错油门油动机原理

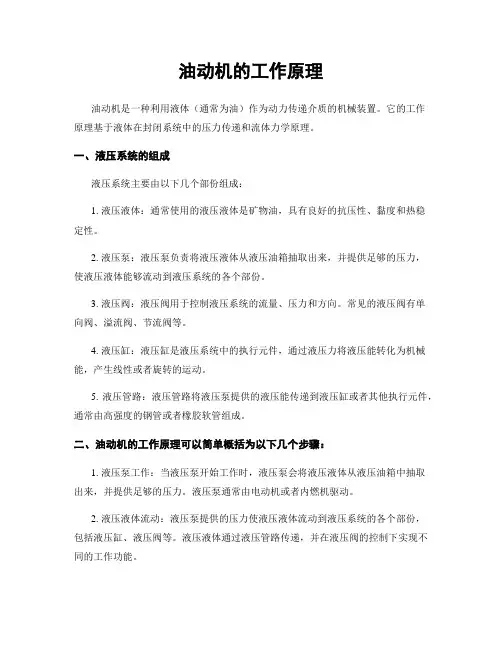

油动机的工作原理油动机是一种利用液体（通常为油）作为动力传递介质的机械装置。

它的工作原理基于液体在封闭系统中的压力传递和流体力学原理。

一、液压系统的组成液压系统主要由以下几个部份组成：1. 液压液体：通常使用的液压液体是矿物油，具有良好的抗压性、黏度和热稳定性。

2. 液压泵：液压泵负责将液压液体从液压油箱抽取出来，并提供足够的压力，使液压液体能够流动到液压系统的各个部份。

3. 液压阀：液压阀用于控制液压系统的流量、压力和方向。

常见的液压阀有单向阀、溢流阀、节流阀等。

4. 液压缸：液压缸是液压系统中的执行元件，通过液压力将液压能转化为机械能，产生线性或者旋转的运动。

5. 液压管路：液压管路将液压泵提供的液压能传递到液压缸或者其他执行元件，通常由高强度的钢管或者橡胶软管组成。

二、油动机的工作原理可以简单概括为以下几个步骤：1. 液压泵工作：当液压泵开始工作时，液压泵会将液压液体从液压油箱中抽取出来，并提供足够的压力。

液压泵通常由电动机或者内燃机驱动。

2. 液压液体流动：液压泵提供的压力使液压液体流动到液压系统的各个部份，包括液压缸、液压阀等。

液压液体通过液压管路传递，并在液压阀的控制下实现不同的工作功能。

3. 液压阀控制：液压阀起到控制液压系统流量、压力和方向的作用。

通过打开或者关闭液压阀，可以实现液压系统的正向运动、反向运动或者住手。

4. 液压缸工作：液压缸是液压系统中的执行元件，通过液压力将液压能转化为机械能。

当液压液体进入液压缸时，液压缸会产生线性或者旋转的运动，从而实现所需的工作。

5. 控制回路：液压系统通常还包括一个控制回路，用于监测和控制液压系统的工作状态。

控制回路可以根据需要对液压系统进行调节和保护。

三、油动机的应用领域油动机广泛应用于各个领域，包括工程机械、航空航天、冶金、石油化工、军事装备等。

它的优点包括传动平稳、输出力矩大、反应灵敏等。

1. 工程机械：油动机在挖掘机、装载机、推土机等工程机械中得到广泛应用，用于实现各种工作功能，如提升、推拉、转动等。

汽轮机错油门油缸问题描述：1.定义错油门油缸是指汽轮机运行时，油门系统中某个油缸的工作状态与预期不符合的现象。

2.汽轮机错油门油缸可能导致引起发电机负荷不稳定、效率降低、设备损坏等问题。

章节一：问题分析1.1 引言描述错油门油缸问题的背景和重要性。

1.2 涉及的设备列出涉及的汽轮机类型和品牌。

1.3 排查步骤一般情况下，排查错油门油缸问题需要按照以下步骤进行：- 检查系统传感器是否工作正常；- 检查控制系统是否存在故障；- 检查与油缸相关的部件是否有损坏或堵塞；- 分析油缸的工作过程和信号传递机制。

章节二：问题诊断2.1 传感器检查描述检查系统传感器的方法和步骤，例如：- 检查传感器电缆连接情况；- 测量传感器信号是否正常；- 检查传感器的安装位置和状态。

2.2 控制系统检查描述检查控制系统的方法和步骤，例如：- 检查控制系统的电气连接情况；- 检查控制系统的设置参数；- 检查控制系统的故障代码和报警信息。

2.3 油缸部件检查描述检查与油缸相关的部件的方法和步骤，例如：- 检查油缸是否有油漏；- 检查油缸的活塞和活塞杆状态；- 检查油缸的密封情况。

2.4 工作过程分析描述分析油缸的工作过程和信号传递机制的方法和步骤，例如：- 分析油缸的控制信号来源；- 分析油缸的工作周期和工作模式；- 判断油缸的工作状态是否与预期一致。

章节三：问题处理3.1 修复措施根据问题诊断结果，提出相应的修复措施，例如：- 更换故障传感器；- 调整控制系统参数；- 清洗或更换油缸相关部件。

3.2 测试和验证修复措施实施后，进行测试和验证，确保问题已解决。

3.3 预防措施列出预防错油门油缸问题的措施，例如：- 定期检查油门系统传感器；- 做好控制系统的维护和保养；- 提醒操作人员正确操作油门系统。

附件：本文档中提到的附件包括但不限于：- 汽轮机错油门油缸的相关报告和记录；- 检查油缸的图片或视频。

法律名词及注释：1.法律名词1：解释1.- 注释：对法律名词进行简要解释。

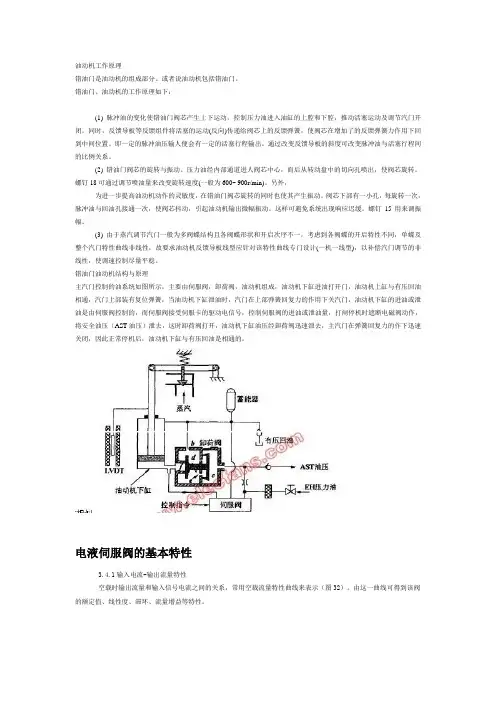

油动机工作原理错油门是油动机的组成部分。

或者说油动机包括错油门。

错油门、油动机的工作原理如下：(1) 脉冲油的变化使错油门阀芯产生上下运动，控制压力油进入油缸的上腔和下腔，推动活塞运动及调节汽门开闭。

同时，反馈导板等反馈组件将活塞的运动(反向)传递给阀芯上的反馈弹簧，使阀芯在增加了的反馈弹簧力作用下回到中间位置。

即一定的脉冲油压输人便会有一定的活塞行程输出。

通过改变反馈导板的斜度可改变脉冲油与活塞行程间的比例关系。

(2) 错油门阀芯的旋转与振动。

压力油经内部通道进人阀芯中心，而后从转动盘中的切向孔喷出，使阀芯旋转。

螺钉18可通过调节喷油量来改变旋转速度(一般为600~ 900r/min)。

另外，为进一步提高油动机动作的灵敏度，在错油门阀芯旋转的同时也使其产生振动。

阀芯下部有一小孔，每旋转一次，脉冲油与回油孔接通一次，使阀芯抖动，引起油动机输出微幅振动。

这样可避免系统出现响应迟缓。

螺钉15用来调振幅。

(3) 由于蒸汽调节汽门一般为多阀蝶结构且各阀蝶形状和开启次序不一，考虑到各阀蝶的开启特性不同，单蝶及整个汽门特性曲线非线性，故要求油动机反馈导板线型应针对该特性曲线专门设计(一机一线型)，以补偿汽门调节的非线性，使调速控制尽量平稳。

错油门油动机结构与原理主汽门控制的油系统如图所示，主要由伺服阀，卸荷阀，油动机组成，油动机下缸进油打开门，油动机上缸与有压回油相通，汽门上部装有复位弹簧，当油动机下缸泄油时，汽门在上部弹簧回复力的作用下关汽门，油动机下缸的进油或泄油是由伺服阀控制的，而伺服阀接受伺服卡的驱动电信号，控制伺服阀的进油或泄油量，打闸停机时遮断电磁阀动作，将安全油压（AST油压）泄去，这时卸荷阀打开，油动机下缸油压经卸荷阀迅速泄去，主汽门在弹簧回复力的作下迅速关闭，因此正常停机后，油动机下缸与有压回油是相通的。

电液伺服阀的基本特性3.4.1输入电流-输出流量特性空载时输出流量和输入信号电流之间的关系，常用空载流量特性曲线来表示（图32）。

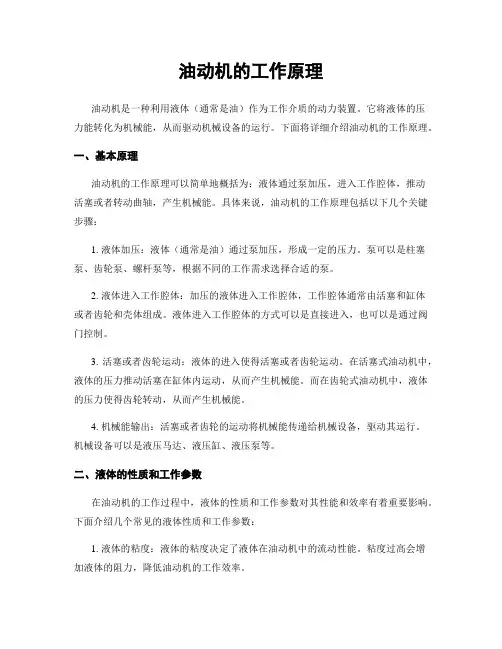

油动机的工作原理油动机是一种利用液体（通常是油）作为工作介质的动力装置。

它将液体的压力能转化为机械能，从而驱动机械设备的运行。

下面将详细介绍油动机的工作原理。

一、基本原理油动机的工作原理可以简单地概括为：液体通过泵加压，进入工作腔体，推动活塞或者转动曲轴，产生机械能。

具体来说，油动机的工作原理包括以下几个关键步骤：1. 液体加压：液体（通常是油）通过泵加压，形成一定的压力。

泵可以是柱塞泵、齿轮泵、螺杆泵等，根据不同的工作需求选择合适的泵。

2. 液体进入工作腔体：加压的液体进入工作腔体，工作腔体通常由活塞和缸体或者齿轮和壳体组成。

液体进入工作腔体的方式可以是直接进入，也可以是通过阀门控制。

3. 活塞或者齿轮运动：液体的进入使得活塞或者齿轮运动。

在活塞式油动机中，液体的压力推动活塞在缸体内运动，从而产生机械能。

而在齿轮式油动机中，液体的压力使得齿轮转动，从而产生机械能。

4. 机械能输出：活塞或者齿轮的运动将机械能传递给机械设备，驱动其运行。

机械设备可以是液压马达、液压缸、液压泵等。

二、液体的性质和工作参数在油动机的工作过程中，液体的性质和工作参数对其性能和效率有着重要影响。

下面介绍几个常见的液体性质和工作参数：1. 液体的粘度：液体的粘度决定了液体在油动机中的流动性能。

粘度过高会增加液体的阻力，降低油动机的工作效率。

2. 液体的温度：液体的温度对油动机的工作稳定性和寿命有着重要影响。

过高的温度会导致液体稀薄，降低液体的润滑性能，同时也会对油动机的密封件造成伤害。

3. 液体的压力：液体的压力决定了油动机的输出功率和工作效率。

合理选择液体的压力可以使得油动机在工作过程中达到最佳性能。

4. 液体的流量：液体的流量决定了油动机的工作速度和输出功率。

流量过大或者过小都会对油动机的工作产生不利影响，因此需要根据实际需求选择合适的流量。

三、优缺点和应用领域油动机作为一种常见的动力装置，具有以下优点：1. 功率密度高：油动机具有较高的功率密度，可以在较小的体积内提供较大的输出功率。

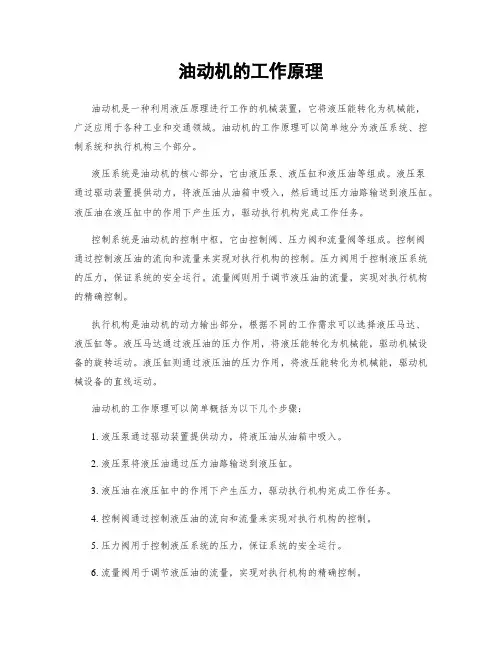

油动机的工作原理油动机是一种利用液压原理进行工作的机械装置，它将液压能转化为机械能，广泛应用于各种工业和交通领域。

油动机的工作原理可以简单地分为液压系统、控制系统和执行机构三个部分。

液压系统是油动机的核心部分，它由液压泵、液压缸和液压油等组成。

液压泵通过驱动装置提供动力，将液压油从油箱中吸入，然后通过压力油路输送到液压缸。

液压油在液压缸中的作用下产生压力，驱动执行机构完成工作任务。

控制系统是油动机的控制中枢，它由控制阀、压力阀和流量阀等组成。

控制阀通过控制液压油的流向和流量来实现对执行机构的控制。

压力阀用于控制液压系统的压力，保证系统的安全运行。

流量阀则用于调节液压油的流量，实现对执行机构的精确控制。

执行机构是油动机的动力输出部分，根据不同的工作需求可以选择液压马达、液压缸等。

液压马达通过液压油的压力作用，将液压能转化为机械能，驱动机械设备的旋转运动。

液压缸则通过液压油的压力作用，将液压能转化为机械能，驱动机械设备的直线运动。

油动机的工作原理可以简单概括为以下几个步骤：1. 液压泵通过驱动装置提供动力，将液压油从油箱中吸入。

2. 液压泵将液压油通过压力油路输送到液压缸。

3. 液压油在液压缸中的作用下产生压力，驱动执行机构完成工作任务。

4. 控制阀通过控制液压油的流向和流量来实现对执行机构的控制。

5. 压力阀用于控制液压系统的压力，保证系统的安全运行。

6. 流量阀用于调节液压油的流量，实现对执行机构的精确控制。

总结起来，油动机通过液压系统、控制系统和执行机构的协调工作，将液压能转化为机械能，实现对机械设备的驱动和控制。

它具有结构简单、工作可靠、功率密度高等优点，被广泛应用于各个领域。

汽轮机的原理及故障排除目录1、汽轮机原理简介2、不正常振动3、转子轴向位移过大及汽轮机水冲击4油系统故障及排除5、调节保安系统故障及排除6、凝汽系统故障及排除7、结束语8、参考文献9、附录9.1.42-7238-00，汽轮机蒸汽疏水系统图9,20-0640-7238-00，汽轮机润滑油系统图9,30-0641-7238-00，汽轮机调节系统图汽轮机常见故障分析及措施摘要：本文对蒸汽轮机的原理及汽轮机运行过程中常见的故障，提出了解决措施。

关键词：汽轮机故障分析措施一、汽轮机原理汽轮机是用蒸汽做功的一种旋转式热力原动机，具有功率大、效率高、结构简单、易损件少，运行安全可靠，调速方便、振动小、噪音小、防爆等优点。

主要用于驱动发电机、压缩机、给水泵等，在炼油厂还可以充分利用炼油过程的余热生产蒸汽作为机泵的动力，这样可以综合利用热能。

二、不正常震动汽轮机运行存在不同程度、方向的振动，凡是限定范围内的振动不会对设备造成危害，是允许的。

但由于各种原因，机组运行过程尤其在试运行时会出现振动异常，固然产生不正常振动的原因很多，振动异常大多是安装不合要求及运行维护不当引起的。

由于汽轮机转子在厂内进行了高速动平衡，并经空负荷运转合格后出厂，所以除进行了修理、更换过零件或已产生永久弯曲变形的转子外，一般汽轮机转子无须复校动平衡。

汽轮机和机组起动、运行过程出现振动异常，主要从上述两方面查找原因，根据振动特征借助频谱仪或其它实时分析器进行测试、分析，判明原因并加以解决。

1、安装或检修质量不良1.1 二次灌浆浇注质量不好，支座（底盘）与基础贴合不紧密；地脚螺栓松动；基础不均匀下沉。

汽轮机起动后，随着升速站在机旁就能感觉到基础与汽轮机一起振动，轴振动振幅变化不明显，振动信号中有低频分量，轴承座壳体振幅明显增大，振幅不稳定。

这种情况最好的解决办法是重新安装。

1.2 管道1.2.1 蒸汽管路：法兰接口明显错位强制连接或管路布置不合理，作用在汽轮机上的力和力矩超过允许值。

汽轮机错油门工作原理汽轮机错油门是汽轮机控制系统中的重要组成部分，其主要作用是控制汽轮机的阀门位置，实现汽轮机的流量调节和滑阀调节。

本文将从七个方面详细介绍汽轮机错油门的工作原理。

一、阀门位置控制汽轮机错油门通过控制油动机的位置来控制汽轮机的阀门位置。

油动机是一种由油压控制的执行机构，其位置的变化可以通过油压的变化来实现。

当错油门接收到控制系统的指令时，它会根据指令调整滑阀的开口度，从而改变油动机的油压，使油动机的位置发生变化，最终实现阀门位置的控制。

二、油动机驱动油动机是汽轮机阀门驱动装置的重要组成部分，其内部装有弹簧和活塞等元件。

当错油门通过改变滑阀的开口度来改变油压时，油动机内部的活塞会根据油压的变化而移动，从而驱动汽轮机的阀门动作。

同时，弹簧的作用是为了保证油动机在断油时能够自动关闭阀门。

三、流量调节流量调节是汽轮机错油门的重要功能之一。

通过控制错油门的滑阀开口度，可以改变进入油动机的油流量，从而控制油动机的位置，实现汽轮机阀门的开度调节，最终达到流量调节的目的。

流量调节的精度和稳定性对于汽轮机的稳定运行和节能减排具有重要意义。

四、滑阀调节滑阀是汽轮机错油门的核心部件之一，其作用是控制油流的流向和流量，从而控制油动机的位置和阀门的开度。

错油门通过调节滑阀的开口度来改变油压和油流量，从而实现阀门的精细调节。

滑阀的调节精度和稳定性对于汽轮机的稳定运行和性能发挥具有重要意义。

五、抗燃油系统抗燃油系统是汽轮机错油门的重要组成部分之一，其主要作用是为错油门提供稳定的抗燃油供应。

抗燃油具有较高的粘度和稳定性，能够保证错油门在高温和高压力的环境下稳定运行。

同时，抗燃油系统还具有过滤和循环冷却等功能，以保证抗燃油的质量和稳定性。

六、紧急关闭功能在紧急情况下，汽轮机需要快速关闭或调整阀门的开度。

为此，错油门应具备紧急关闭功能。

当出现紧急情况时，控制系统会发送紧急关闭指令给错油门，使其快速关闭或调整阀门开度，从而保护汽轮机的安全运行。

石油化中小型工业汽轮机油动机、速关组合件结构原理与静态实验步骤一、油动机结构原理：油动机是调节汽阀的执行机构，它将由放大器或电液转换器输入的二次油信号转换为有足够作功能力的行程输出以操纵调节汽阀的开度。

油动机是断流双作用往复式油动机，以汽轮机油为工作介质，动力油用～0.8MPa 的调节油。

油动机结构如图1所示。

图1 油动机油动机主要由油缸、错油门、连接体和反馈机构组成。

错油门（8）通过连接体（7）与油缸（5）固连在一起，错油门与油之间的油路由连接体沟通，油路接口处装有O 形密封圈。

连接体有铸造和锻件加工两种，图示为铸件形式。

1． 位杆2． 调节螺栓3． 反馈板4． 活塞杆5． 油缸（缸盖）6． 活塞7． 连接体8． 错油门（错油门壳体）9． 反馈杠杆10． 调节螺钉11． 调节螺母12． 弯角杠杆13． 杆端关节轴承油缸由底座、筒体、缸盖、活塞、活塞杆等构成。

筒体与底座、缸盖之间装有O 形密封圈，它们由4只长螺栓组装在一起。

油塞配有填充聚四氟乙烯专用活塞环。

缸盖上装有活塞杆密封组件，顶部配装活塞杆导轨及弯角杠杆支座。

油缸靠底座下部双耳环与托架上的关节轴承、销轴连接并支撑在托架上。

在油缸活塞杆（4）上端有拉杆（1）和杆端关节关节轴承（13），通过（13）使油缸与调节汽阀杠杆相连。

错油门结构如图2所示。

套筒（25、26、27）装在错油门壳体（8）中，其中上套筒（25）及下套筒（27）与壳体用骑缝螺钉固定，中间套筒（26）在装配时配作锥销与壳体定位固定。

图2 错油门套筒与壳体中腔室构成5档功用不同的油路，对照图1可看出，中间是动力油进油，相邻两个分别与油缸活塞上、下腔相通，靠外端的两个是油动机回油，在工作时，油的流向由错油门滑阀控制、滑阀是滑阀体（17）和转动盘（16）的组合件，滑阀在套筒中作轴向、周向运动，在稳定工况，滑阀下端的二次油作用力与上端的弹簧（14）力相平衡，使滑阀处在中间位置，滑阀凸肩正好将中间套筒的油口封住，油缸的进、出油路均被阻断，因此油缸活塞不动作，汽阀开度亦14． 错油门弹簧15． 推力球轴承16． 转动盘17． 滑阀体18． 泄油孔19． 调节阀20． 放油孔21． 调节阀22． 喷油进油孔23． 测速套筒24． 喷油孔25． 上套筒26． 中间套筒27． 下套筒C 二次油P 动力油T 回油保持不变。
