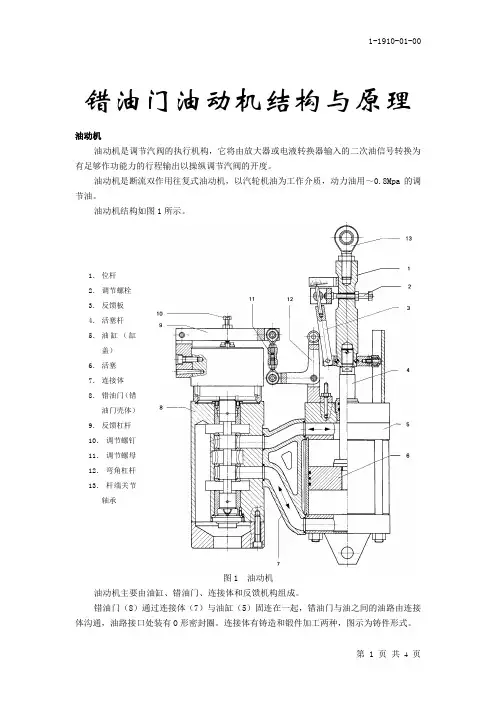

错油门油动机原理与结构

错油门油动机结构与原理 油动机油动机是调节汽阀的执行机构，它将由放大器或电液转换器输入的二次油信号转换为有足够作功能力的行程输出以操纵调节汽阀的开度。

油动机是断流双作用往复式油动机，以汽轮机油为工作介质，动力油用～0.8Mpa 的调节油。

油动机结构如图1所示。

图1 油动机油动机主要由油缸、错油门、连接体和反馈机构组成。

错油门（8）通过连接体（7）与油缸（5）固连在一起，错油门与油之间的油路由连接体沟通，油路接口处装有O 形密封圈。

连接体有铸造和锻件加工两种，图示为铸件形式。

1． 位杆2． 调节螺栓3． 反馈板4． 活塞杆5． 油缸（缸盖）6． 活塞7． 连接体8． 错油门（错油门壳体）9． 反馈杠杆10． 调节螺钉11． 调节螺母12． 弯角杠杆13． 杆端关节轴承油缸由底座、筒体、缸盖、活塞、活塞杆等构成。

筒体与底座、缸盖之间装有O 形密封圈，它们由4只长螺栓组装在一起。

油塞配有填充聚四氟乙烯专用活塞环。

缸盖上装有活塞杆密封组件，顶部配装活塞杆导轨及弯角杠杆支座。

油缸靠底座下部双耳环与托架上的关节轴承、销轴连接并支撑在托架上。

在油缸活塞杆（4）上端有拉杆（1）和杆端关节关节轴承（13），通过（13）使油缸与调节汽阀杠杆相连。

错油门结构如图2所示。

套筒（25、26、27）装在错油门壳体（8）中，其中上套筒（25）及下套筒（27）与壳体用骑缝螺钉固定，中间套筒（26）在装配时配作锥销与壳体定位固定。

图2 错油门套筒与壳体中腔室构成5档功用不同的油路，对照图1可看出，中间是动力油进油，相邻两个分别与油缸活塞上、下腔相通，靠外端的两个是油动机回油，在工作时，油的流向由错油门滑阀控制、滑阀是滑阀体（17）和转动盘（16）的组合件，滑阀在套筒中作轴向、周向运动，在稳定工况，滑阀下端的二次油作用力与上端的弹簧（14）力相平衡，使滑阀处在中间位置，滑阀凸肩正好将中间套筒的油口封住，油缸的进、出油路均被阻断，因此油缸活塞不动作，汽阀开度亦保持不变。

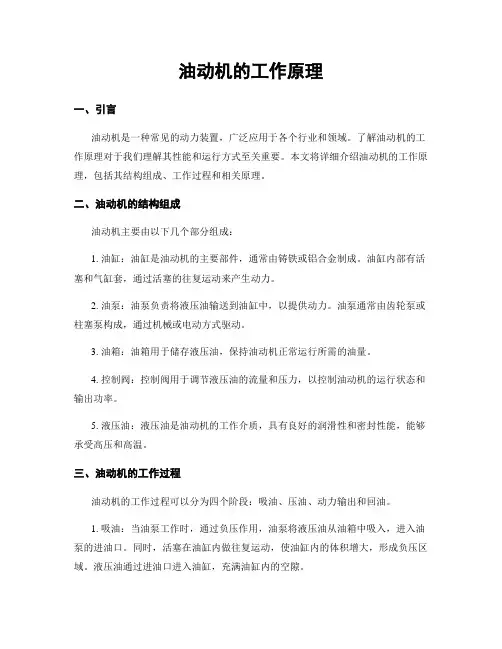

油动机的工作原理一、引言油动机是一种常见的动力装置，广泛应用于各个行业和领域。

了解油动机的工作原理对于我们理解其性能和运行方式至关重要。

本文将详细介绍油动机的工作原理，包括其结构组成、工作过程和相关原理。

二、油动机的结构组成油动机主要由以下几个部分组成：1. 油缸：油缸是油动机的主要部件，通常由铸铁或铝合金制成。

油缸内部有活塞和气缸套，通过活塞的往复运动来产生动力。

2. 油泵：油泵负责将液压油输送到油缸中，以提供动力。

油泵通常由齿轮泵或柱塞泵构成，通过机械或电动方式驱动。

3. 油箱：油箱用于储存液压油，保持油动机正常运行所需的油量。

4. 控制阀：控制阀用于调节液压油的流量和压力，以控制油动机的运行状态和输出功率。

5. 液压油：液压油是油动机的工作介质，具有良好的润滑性和密封性能，能够承受高压和高温。

三、油动机的工作过程油动机的工作过程可以分为四个阶段：吸油、压油、动力输出和回油。

1. 吸油：当油泵工作时，通过负压作用，油泵将液压油从油箱中吸入，进入油泵的进油口。

同时，活塞在油缸内做往复运动，使油缸内的体积增大，形成负压区域。

液压油通过进油口进入油缸，充满油缸内的空隙。

2. 压油：当活塞到达最高点时，控制阀打开，将压力油送入油缸。

压力油的进入使活塞向下运动，从而压缩油缸内的液压油。

液压油的压力随着活塞的下行而增加，形成动力输出。

3. 动力输出：当活塞到达最低点时，控制阀关闭，阻止进入油缸的压力油。

此时，活塞开始向上运动，将压缩的液压油推出油缸，产生动力输出。

这种往复运动的过程可以转化为旋转运动，用于驱动其他机械设备。

4. 回油：动力输出完成后，活塞再次到达最低点。

此时，控制阀打开，液压油从油缸中流出，返回油箱。

同时，活塞开始向上运动，准备进行下一次工作循环。

四、油动机的工作原理油动机的工作原理基于液压力的转换和传递。

当液压油从油泵进入油缸时，受到控制阀的调节，形成一定的压力。

这种压力作用在活塞上，使其产生往复运动。

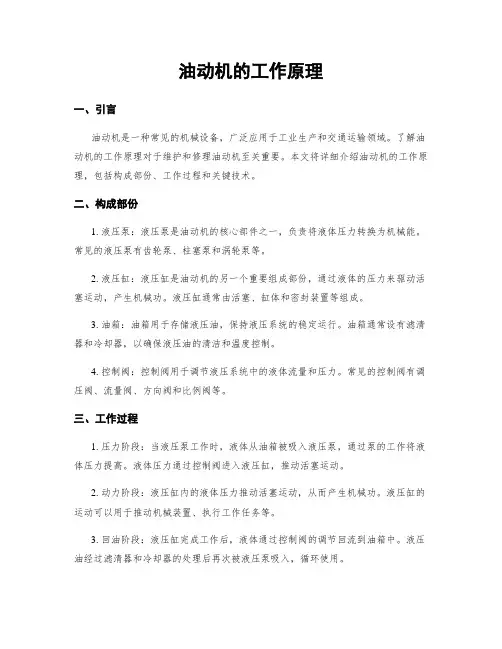

油动机的工作原理一、引言油动机是一种常见的机械设备，广泛应用于工业生产和交通运输领域。

了解油动机的工作原理对于维护和修理油动机至关重要。

本文将详细介绍油动机的工作原理，包括构成部份、工作过程和关键技术。

二、构成部份1. 液压泵：液压泵是油动机的核心部件之一，负责将液体压力转换为机械能。

常见的液压泵有齿轮泵、柱塞泵和涡轮泵等。

2. 液压缸：液压缸是油动机的另一个重要组成部份，通过液体的压力来驱动活塞运动，产生机械功。

液压缸通常由活塞、缸体和密封装置等组成。

3. 油箱：油箱用于存储液压油，保持液压系统的稳定运行。

油箱通常设有滤清器和冷却器，以确保液压油的清洁和温度控制。

4. 控制阀：控制阀用于调节液压系统中的液体流量和压力。

常见的控制阀有调压阀、流量阀、方向阀和比例阀等。

三、工作过程1. 压力阶段：当液压泵工作时，液体从油箱被吸入液压泵，通过泵的工作将液体压力提高。

液体压力通过控制阀进入液压缸，推动活塞运动。

2. 动力阶段：液压缸内的液体压力推动活塞运动，从而产生机械功。

液压缸的运动可以用于推动机械装置、执行工作任务等。

3. 回油阶段：液压缸完成工作后，液体通过控制阀的调节回流到油箱中。

液压油经过滤清器和冷却器的处理后再次被液压泵吸入，循环使用。

四、关键技术1. 密封技术：油动机中的液压缸需要具备良好的密封性能，以确保液体不泄漏。

常用的密封技术有O型密封圈、密封垫和密封胶等。

2. 液压控制技术：控制阀的设计和调节对于油动机的工作效果至关重要。

合理选择和调节控制阀，可以实现液体流量和压力的精确控制。

3. 液压油的选择和维护：液压油的选择应根据工作环境和要求进行合理搭配，同时需要定期更换和维护液压油，以保持液压系统的正常运行。

五、总结油动机是一种重要的机械设备，了解其工作原理对于维护和修理至关重要。

本文介绍了油动机的构成部份、工作过程和关键技术，希翼能够对读者有所匡助。

在实际应用中，需要根据具体情况选择合适的油动机，并进行适当的维护和保养，以确保其正常运行和延长使用寿命。

油动机：油动机是调节汽阀的执行机构，它将由电液转换器输入的二次油信号转换为有足够作功能力的行程输出以操纵调节阀。

油动机是断流双作用往复式油动机，以汽轮机油为工作介质，动力油用～0.8MPa 的调节油。

油动机主要由油缸、错油门、连接体和反馈机构组成。

错油门（8）通过连接体（7）与油缸（5）连接在一起，错油门与油缸之间的油路由连接体沟通，油路接口处装有O 形密封圈。

油缸由底座、筒体、缸盖、活塞、活塞杆等构成。

筒体与底座、缸盖之间装有O 形密封圈，它们由4 只长螺栓组装在一起。

活塞配有填充聚四氟乙烯专用活塞环。

活塞动作时在接近上死点处有～10mm 的阻尼区，用以减小活塞的惯性力和载荷力并降低其动作速度。

缸盖上装有活塞杆密封组件，顶部配装活塞杆导轨及弯角杠杆支座。

油动机借助油缸底座固定在阀支架上。

油缸活塞杆（4）上端装有拉杆（1），通过两端带有关节轴承的连杆使拉杆与调节汽阀杠杆相连接。

错油门套筒（25、26、27）装在错油门壳体（8）中，其中上套筒（25）及下套筒（27）与壳体用骑缝螺钉固定，中间套筒（26）在装配时配作锥销与壳体定位固定。

套筒与壳体中的腔室构成5 档功用不同的油路，对照油动机图可看出，中间是动力油进油，相邻两个分别与油缸活塞上、下腔相通，靠外端的两个是油动机回油。

在工作时，油的流向由错油门滑阀控制，滑阀是滑阀体（17）和转动盘（16）的组合件，滑阀在套筒中作轴向、周向运动，在稳定工况，滑阀下端的二次油作用力与上端的弹簧（14）力相平衡，使滑阀处在中间位置，滑阀凸肩正好将中间套筒的油口封住，油缸的进、出油路均被阻断，因此油缸活塞不动作，汽阀开度亦保持不变。

若工况发生变化，如瞬时由于机组运行转速降低等原因出现二次油压升高情况时，滑阀的力平衡改变使滑阀上移，于是，在动力油通往油缸活塞上腔的油口被打开的同时，活塞下腔与回油接通，由于油缸活塞上腔进油，下空排油，因此活塞下行，使调节汽阀开度加大，进入汽轮机的蒸汽流量增加，机组转速上升，与此同时，随着活塞下行，通过反馈板（3），弯角杠杆（12），反馈杠杆（9）等的相应动作，使错油门弹簧的工作负荷增大，当作用在滑阀上的二次油压力与弹簧力达到新的平衡时，滑阀又恢复到中间位置，相应汽阀开度保持在新的位置，机组也就在新工况下稳定运行。

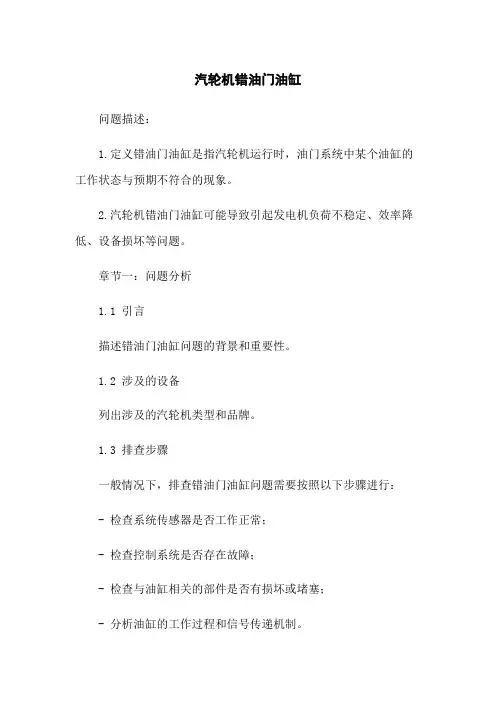

汽轮机错油门油缸问题描述：1.定义错油门油缸是指汽轮机运行时，油门系统中某个油缸的工作状态与预期不符合的现象。

2.汽轮机错油门油缸可能导致引起发电机负荷不稳定、效率降低、设备损坏等问题。

章节一：问题分析1.1 引言描述错油门油缸问题的背景和重要性。

1.2 涉及的设备列出涉及的汽轮机类型和品牌。

1.3 排查步骤一般情况下，排查错油门油缸问题需要按照以下步骤进行：- 检查系统传感器是否工作正常；- 检查控制系统是否存在故障；- 检查与油缸相关的部件是否有损坏或堵塞；- 分析油缸的工作过程和信号传递机制。

章节二：问题诊断2.1 传感器检查描述检查系统传感器的方法和步骤，例如：- 检查传感器电缆连接情况；- 测量传感器信号是否正常；- 检查传感器的安装位置和状态。

2.2 控制系统检查描述检查控制系统的方法和步骤，例如：- 检查控制系统的电气连接情况；- 检查控制系统的设置参数；- 检查控制系统的故障代码和报警信息。

2.3 油缸部件检查描述检查与油缸相关的部件的方法和步骤，例如：- 检查油缸是否有油漏；- 检查油缸的活塞和活塞杆状态；- 检查油缸的密封情况。

2.4 工作过程分析描述分析油缸的工作过程和信号传递机制的方法和步骤，例如：- 分析油缸的控制信号来源；- 分析油缸的工作周期和工作模式；- 判断油缸的工作状态是否与预期一致。

章节三：问题处理3.1 修复措施根据问题诊断结果，提出相应的修复措施，例如：- 更换故障传感器；- 调整控制系统参数；- 清洗或更换油缸相关部件。

3.2 测试和验证修复措施实施后，进行测试和验证，确保问题已解决。

3.3 预防措施列出预防错油门油缸问题的措施，例如：- 定期检查油门系统传感器；- 做好控制系统的维护和保养；- 提醒操作人员正确操作油门系统。

附件：本文档中提到的附件包括但不限于：- 汽轮机错油门油缸的相关报告和记录；- 检查油缸的图片或视频。

法律名词及注释：1.法律名词1：解释1.- 注释：对法律名词进行简要解释。

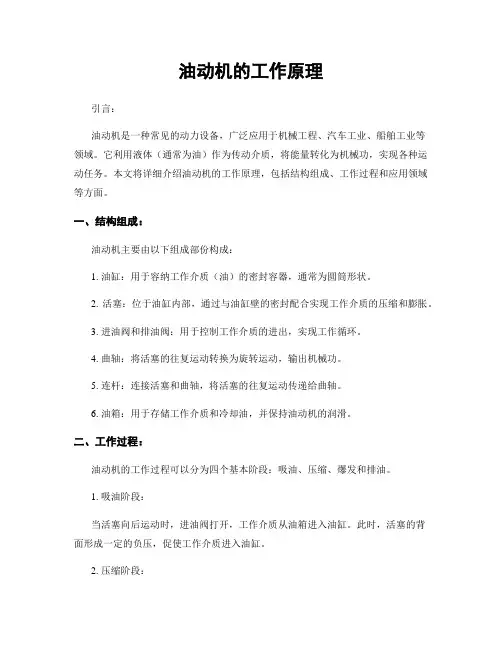

油动机的工作原理引言：油动机是一种常见的动力设备，广泛应用于机械工程、汽车工业、船舶工业等领域。

它利用液体（通常为油）作为传动介质，将能量转化为机械功，实现各种运动任务。

本文将详细介绍油动机的工作原理，包括结构组成、工作过程和应用领域等方面。

一、结构组成：油动机主要由以下组成部份构成：1. 油缸：用于容纳工作介质（油）的密封容器，通常为圆筒形状。

2. 活塞：位于油缸内部，通过与油缸壁的密封配合实现工作介质的压缩和膨胀。

3. 进油阀和排油阀：用于控制工作介质的进出，实现工作循环。

4. 曲轴：将活塞的往复运动转换为旋转运动，输出机械功。

5. 连杆：连接活塞和曲轴，将活塞的往复运动传递给曲轴。

6. 油箱：用于存储工作介质和冷却油，并保持油动机的润滑。

二、工作过程：油动机的工作过程可以分为四个基本阶段：吸油、压缩、爆发和排油。

1. 吸油阶段：当活塞向后运动时，进油阀打开，工作介质从油箱进入油缸。

此时，活塞的背面形成一定的负压，促使工作介质进入油缸。

2. 压缩阶段：当活塞向前运动时，进油阀关闭，排油阀打开。

活塞的运动使得工作介质被压缩，压力逐渐增大。

同时，曲轴的旋转运动使得连杆推动活塞向前运动，将压缩的工作介质推送至燃烧室。

3. 爆发阶段：在燃烧室内，通过点火系统点燃压缩的工作介质。

燃烧产生的高温和高压气体推动活塞向后运动，同时驱动曲轴旋转。

这一过程释放出的能量将被转化为机械功。

4. 排油阶段：当活塞向后运动时，进油阀打开，排油阀关闭。

活塞的运动使得工作介质被排出油缸，返回油箱。

同时，曲轴的旋转使连杆推动活塞向后运动，将残存的工作介质排出。

三、应用领域：油动机广泛应用于各个领域，以下是几个常见的应用领域：1. 机械工程：油动机被用于驱动各种机械设备，如压力机、起重机、挖掘机等。

其高扭矩和可靠性使得它成为重型机械的首选动力源。

2. 汽车工业：油动机是汽车的主要动力装置，它通过燃烧汽油或者柴油来驱动车辆。

不同的汽车类型使用不同种类的油动机，如汽油机、柴油机等。

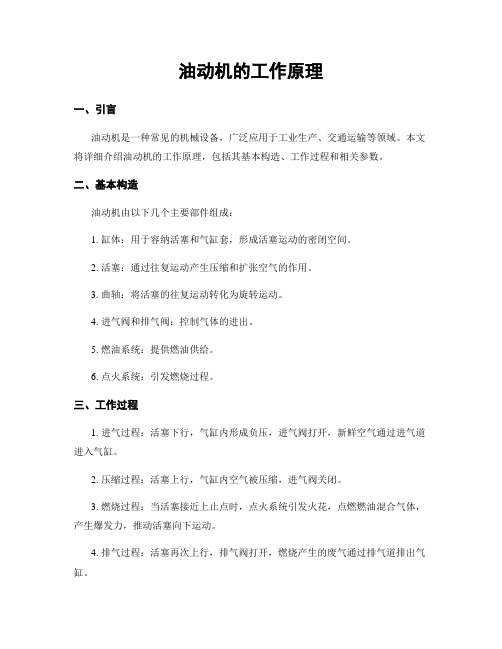

油动机的工作原理一、引言油动机是一种常见的机械设备，广泛应用于工业生产、交通运输等领域。

本文将详细介绍油动机的工作原理，包括其基本构造、工作过程和相关参数。

二、基本构造油动机由以下几个主要部件组成：1. 缸体：用于容纳活塞和气缸套，形成活塞运动的密闭空间。

2. 活塞：通过往复运动产生压缩和扩张空气的作用。

3. 曲轴：将活塞的往复运动转化为旋转运动。

4. 进气阀和排气阀：控制气体的进出。

5. 燃油系统：提供燃油供给。

6. 点火系统：引发燃烧过程。

三、工作过程1. 进气过程：活塞下行，气缸内形成负压，进气阀打开，新鲜空气通过进气道进入气缸。

2. 压缩过程：活塞上行，气缸内空气被压缩，进气阀关闭。

3. 燃烧过程：当活塞接近上止点时，点火系统引发火花，点燃燃油混合气体，产生爆发力，推动活塞向下运动。

4. 排气过程：活塞再次上行，排气阀打开，燃烧产生的废气通过排气道排出气缸。

四、相关参数1. 排量：表示油动机每个循环中气缸容纳空气的体积。

2. 功率：表示油动机单位时间内产生的功率。

3. 转速：表示油动机每分钟旋转的圈数。

4. 热效率：表示油动机将燃料燃烧产生的热能转化为机械能的比例。

五、应用领域油动机广泛应用于各个领域，例如：1. 工业生产：用于驱动各种机械设备，如发电机、泵等。

2. 交通运输：用于汽车、火车、船舶等交通工具的动力源。

3. 农业机械：用于农业机械设备，如拖拉机、收割机等。

4. 建筑工程：用于工程机械设备，如挖掘机、起重机等。

六、结论通过对油动机的工作原理的详细介绍，我们了解到油动机是一种通过燃烧燃料产生动力的机械设备。

其工作过程包括进气、压缩、燃烧和排气四个阶段，通过转化运动形式和能量转换实现工作。

油动机的应用领域广泛，对于工业生产和交通运输等领域起到至关重要的作用。

汽轮机错油门工作原理汽轮机错油门是汽轮机控制系统中的重要组成部分，其主要作用是控制汽轮机的阀门位置，实现汽轮机的流量调节和滑阀调节。

本文将从七个方面详细介绍汽轮机错油门的工作原理。

一、阀门位置控制汽轮机错油门通过控制油动机的位置来控制汽轮机的阀门位置。

油动机是一种由油压控制的执行机构，其位置的变化可以通过油压的变化来实现。

当错油门接收到控制系统的指令时，它会根据指令调整滑阀的开口度，从而改变油动机的油压，使油动机的位置发生变化，最终实现阀门位置的控制。

二、油动机驱动油动机是汽轮机阀门驱动装置的重要组成部分，其内部装有弹簧和活塞等元件。

当错油门通过改变滑阀的开口度来改变油压时，油动机内部的活塞会根据油压的变化而移动，从而驱动汽轮机的阀门动作。

同时，弹簧的作用是为了保证油动机在断油时能够自动关闭阀门。

三、流量调节流量调节是汽轮机错油门的重要功能之一。

通过控制错油门的滑阀开口度，可以改变进入油动机的油流量，从而控制油动机的位置，实现汽轮机阀门的开度调节，最终达到流量调节的目的。

流量调节的精度和稳定性对于汽轮机的稳定运行和节能减排具有重要意义。

四、滑阀调节滑阀是汽轮机错油门的核心部件之一，其作用是控制油流的流向和流量，从而控制油动机的位置和阀门的开度。

错油门通过调节滑阀的开口度来改变油压和油流量，从而实现阀门的精细调节。

滑阀的调节精度和稳定性对于汽轮机的稳定运行和性能发挥具有重要意义。

五、抗燃油系统抗燃油系统是汽轮机错油门的重要组成部分之一，其主要作用是为错油门提供稳定的抗燃油供应。

抗燃油具有较高的粘度和稳定性，能够保证错油门在高温和高压力的环境下稳定运行。

同时，抗燃油系统还具有过滤和循环冷却等功能，以保证抗燃油的质量和稳定性。

六、紧急关闭功能在紧急情况下，汽轮机需要快速关闭或调整阀门的开度。

为此，错油门应具备紧急关闭功能。

当出现紧急情况时，控制系统会发送紧急关闭指令给错油门，使其快速关闭或调整阀门开度，从而保护汽轮机的安全运行。

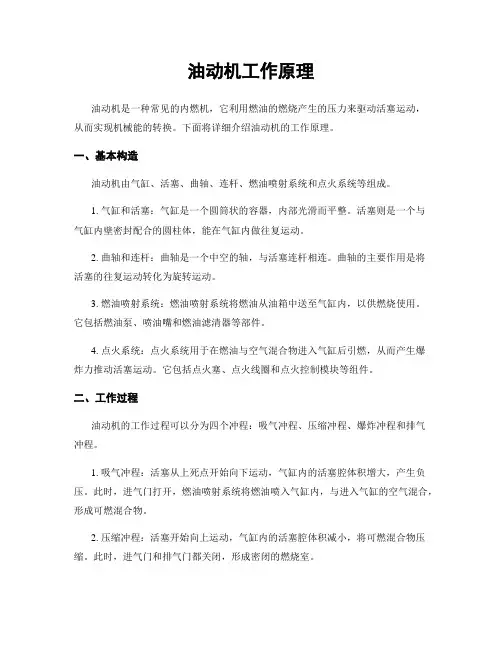

油动机工作原理油动机是一种常见的内燃机，它利用燃油的燃烧产生的压力来驱动活塞运动，从而实现机械能的转换。

下面将详细介绍油动机的工作原理。

一、基本构造油动机由气缸、活塞、曲轴、连杆、燃油喷射系统和点火系统等组成。

1. 气缸和活塞：气缸是一个圆筒状的容器，内部光滑而平整。

活塞则是一个与气缸内壁密封配合的圆柱体，能在气缸内做往复运动。

2. 曲轴和连杆：曲轴是一个中空的轴，与活塞连杆相连。

曲轴的主要作用是将活塞的往复运动转化为旋转运动。

3. 燃油喷射系统：燃油喷射系统将燃油从油箱中送至气缸内，以供燃烧使用。

它包括燃油泵、喷油嘴和燃油滤清器等部件。

4. 点火系统：点火系统用于在燃油与空气混合物进入气缸后引燃，从而产生爆炸力推动活塞运动。

它包括点火塞、点火线圈和点火控制模块等组件。

二、工作过程油动机的工作过程可以分为四个冲程：吸气冲程、压缩冲程、爆炸冲程和排气冲程。

1. 吸气冲程：活塞从上死点开始向下运动，气缸内的活塞腔体积增大，产生负压。

此时，进气门打开，燃油喷射系统将燃油喷入气缸内，与进入气缸的空气混合，形成可燃混合物。

2. 压缩冲程：活塞开始向上运动，气缸内的活塞腔体积减小，将可燃混合物压缩。

此时，进气门和排气门都关闭，形成密闭的燃烧室。

3. 爆炸冲程：当活塞接近上止点时，点火系统产生火花，引燃可燃混合物。

燃烧产生的高温高压气体推动活塞向下运动，同时转动曲轴。

4. 排气冲程：活塞再次向上运动，将燃烧产物排出气缸，同时排气门打开。

此时，进气门保持关闭状态。

以上四个冲程挨次循环进行，从而实现油动机的连续工作。

三、工作原理解析油动机的工作原理可以概括为：燃油喷入气缸内，与空气混合形成可燃混合物，点火系统引燃可燃混合物，产生爆炸力推动活塞运动，曲轴将活塞的往复运动转化为旋转运动。

在吸气冲程中，燃油喷射系统通过燃油泵将燃油从油箱中送至气缸内。

燃油喷油嘴将燃油雾化成细小颗粒，与进入气缸的空气混合。

燃油喷射量和喷射时间由燃油喷射控制系统控制，以满足不同工况下的燃烧需求。

石油化中小型工业汽轮机油动机、速关组合件结构原理与静态实验步骤一、油动机结构原理：油动机是调节汽阀的执行机构，它将由放大器或电液转换器输入的二次油信号转换为有足够作功能力的行程输出以操纵调节汽阀的开度。

油动机是断流双作用往复式油动机，以汽轮机油为工作介质，动力油用～0.8MPa 的调节油。

油动机结构如图1所示。

图1 油动机油动机主要由油缸、错油门、连接体和反馈机构组成。

错油门（8）通过连接体（7）与油缸（5）固连在一起，错油门与油之间的油路由连接体沟通，油路接口处装有O 形密封圈。

连接体有铸造和锻件加工两种，图示为铸件形式。

1． 位杆2． 调节螺栓3． 反馈板4． 活塞杆5． 油缸（缸盖）6． 活塞7． 连接体8． 错油门（错油门壳体）9． 反馈杠杆10． 调节螺钉11． 调节螺母12． 弯角杠杆13． 杆端关节轴承油缸由底座、筒体、缸盖、活塞、活塞杆等构成。

筒体与底座、缸盖之间装有O 形密封圈，它们由4只长螺栓组装在一起。

油塞配有填充聚四氟乙烯专用活塞环。

缸盖上装有活塞杆密封组件，顶部配装活塞杆导轨及弯角杠杆支座。

油缸靠底座下部双耳环与托架上的关节轴承、销轴连接并支撑在托架上。

在油缸活塞杆（4）上端有拉杆（1）和杆端关节关节轴承（13），通过（13）使油缸与调节汽阀杠杆相连。

错油门结构如图2所示。

套筒（25、26、27）装在错油门壳体（8）中，其中上套筒（25）及下套筒（27）与壳体用骑缝螺钉固定，中间套筒（26）在装配时配作锥销与壳体定位固定。

图2 错油门套筒与壳体中腔室构成5档功用不同的油路，对照图1可看出，中间是动力油进油，相邻两个分别与油缸活塞上、下腔相通，靠外端的两个是油动机回油，在工作时，油的流向由错油门滑阀控制、滑阀是滑阀体（17）和转动盘（16）的组合件，滑阀在套筒中作轴向、周向运动，在稳定工况，滑阀下端的二次油作用力与上端的弹簧（14）力相平衡，使滑阀处在中间位置，滑阀凸肩正好将中间套筒的油口封住，油缸的进、出油路均被阻断，因此油缸活塞不动作，汽阀开度亦14． 错油门弹簧15． 推力球轴承16． 转动盘17． 滑阀体18． 泄油孔19． 调节阀20． 放油孔21． 调节阀22． 喷油进油孔23． 测速套筒24． 喷油孔25． 上套筒26． 中间套筒27． 下套筒C 二次油P 动力油T 回油保持不变。
