疏水阀及检测系统

疏水阀工作原理疏水阀是一种用于控制管道系统中水分离器的装置，它的作用是排除管道系统中的凝结水和其他液体。

疏水阀的工作原理是基于液体的密度和压力差异，通过机械装置将水排出管道系统，保持管道内部的干燥和清洁。

在工业生产和供暖系统中，疏水阀扮演着非常重要的角色，它能够有效地保护管道系统和设备，确保系统的正常运行。

疏水阀的工作原理可以简单地理解为利用液体的密度差异来实现水分离。

在管道系统中，由于温度变化和介质流动，水蒸汽会凝结成液体水，这些凝结水会沉积在管道低点处。

如果不及时排除，这些凝结水会影响管道系统的正常运行，甚至导致设备损坏。

疏水阀的作用就是通过一系列的机械装置和控制系统，将这些凝结水及时排出管道系统，保持管道内部的干燥和清洁。

疏水阀的工作原理主要包括以下几个方面，密度差异原理、浮球原理、热力原理和机械装置原理。

首先，疏水阀利用液体的密度差异来实现水分离。

在管道系统中，水蒸汽和凝结水的密度是不同的，疏水阀通过设计合理的结构和控制系统，能够识别并排除管道系统中的凝结水，保持管道内部的干燥和清洁。

其次，疏水阀利用浮球原理来实现水分离。

疏水阀内部通常设置有一个浮球装置，当管道内部积聚了一定量的凝结水时，浮球会上升，触发疏水阀的排水装置，将凝结水排出管道系统。

另外，疏水阀还利用热力原理来实现水分离。

在管道系统中，水蒸汽和凝结水的温度是不同的，疏水阀通过利用热力原理，能够识别并排除管道系统中的凝结水，保持管道内部的干燥和清洁。

最后，疏水阀还通过机械装置原理来实现水分离。

疏水阀内部通常设置有一系列的机械装置，通过这些装置的运动和控制，能够及时排除管道系统中的凝结水，保持管道内部的干燥和清洁。

总的来说，疏水阀的工作原理是多方面的，通过密度差异原理、浮球原理、热力原理和机械装置原理的综合作用，实现管道系统中凝结水的排除，保持管道内部的干燥和清洁。

在工业生产和供暖系统中，疏水阀的作用是非常重要的，它能够有效地保护管道系统和设备，确保系统的正常运行。

疏水阀的作用
疏水阀是一种常用的工业阀门，其主要作用是用于控制管道系统中的液体或气体的流量。

疏水阀可以自动排除管道中的空气和水蒸汽，防止管道系统过热或过压。

疏水阀的另一个重要作用是排除管道中的凝结水。

在管道系统中，由于温度的变化，水蒸气会凝结成水滴，并且与管道中的其他杂质一起形成凝结水。

如果不及时排除这些凝结水，会导致管道系统的堵塞，影响正常的工作流程。

此外，疏水阀还可以保护管道设备的安全与稳定运行。

当管道系统中的液体或气体压力超过设定值时，疏水阀会自动开启，释放部分液体或气体，以保持系统的平衡。

疏水阀的工作原理基于浮筒或浮球的测量，当管道中的液位超过设定值时，浮筒会被抬升，使阀门打开，从而排出管道中的液体或气体。

当液位降低至设定值以下时，浮筒会下降，阀门关闭，停止排放。

总的来说，疏水阀在工业生产中起到了排除凝结水、调节流量和保护管道设备的重要作用。

通过及时的排除凝结水和调节流量，疏水阀能够保持管道系统的正常运行，提高工作效率。

同时，使用疏水阀还能提高系统的安全性，保护设备不受过热或过压的损害。

疏水阀检查情况报告
李副总：
2003年3月24日，生产部陈学华、王发荣，设备维修公司李昆，热电厂郑州富共同对全公司的热力管网的疏水系统进行认真的检查，检查中发现，全厂的室内，室外疏水阀均不同程度存在泄漏。

（共检查80组，室外32组、室内48组，其中58组泄漏严重，其余部分截止阀盘根存在漏汽）。

由于存在上述情况，各部门都把疏水阀前后的截止阀关闭，造成各分厂的疏水阀有较大部分未投入使用，没有起到疏水作用，给生产留下较大的安全隐患，冷凝水如不及时排除，将会发生汽水冲击，危及设备、管道的安全，针对上述情况各厂采取以下措施，确保安全生产。

1、各厂对所属范围内的疏水阀及截止阀作认真检查统计，
在3月底前申报备件（写清型号、规格、材质等）。

报设
备维修公司审核后，报分管领导审批，由供应销售公司
尽快采购。

2、在备件未到前，各厂应把疏水系统泄漏较大的阀门开少
许，以便冷凝水及时排除或每周定期安排人员进行疏水。

3、备件到货后，各厂应抓紧时间进行更换，暂时不具备条
件更换的列入小修计划，安排检修。

4、各厂应加强对所属范围内的疏水阀及截止阀的维护管
理，确保其正常运行。

生产部设备维修公司
2003年3月25日
发：制浆厂、化工厂、热电厂、综合厂。

蒸汽疏水阀日常检查方法【摘要】蒸汽疏水阀是工业生产中重要的设备，需要定期进行日常检查保养以确保正常运行。

在日常检查中，首先要进行外观检查，检查是否有损坏或者污垢，确保阀门开闭正常。

接着进行操作检查，测试阀门开闭是否灵活，有无卡滞现象。

然后进行泄漏检查，查看是否有泄露情况，必要时进行紧固。

清洗维护是日常检查中的重要一环，定期清洗可有效延长阀门的使用寿命。

要做好记录保存，记录每次检查的结果和维护情况，有助于及时发现问题。

定期检查维护可以确保蒸汽疏水阀的正常运行，同时日常检查也能提高设备的使用寿命和安全性。

对于工业生产来说，这些措施至关重要。

【关键词】蒸汽疏水阀、日常检查、外观检查、操作检查、泄漏检查、清洗维护、记录保存、定期检查、维护、正常运行、使用寿命、安全性。

1. 引言1.1 蒸汽疏水阀日常检查方法蒸汽疏水阀是重要的设备，用于控制蒸汽系统中的水分离。

为了确保蒸汽系统的正常运行，蒸汽疏水阀需要定期进行日常检查和维护。

日常检查是保障设备运行安全和延长设备使用寿命的重要措施。

通过日常检查，可以及时发现蒸汽疏水阀是否存在外观损坏、操作异常、泄漏等问题，并采取相应的维护措施。

本文将介绍蒸汽疏水阀日常检查方法，包括外观检查、操作检查、泄漏检查、清洗维护和记录保存等内容。

定期进行蒸汽疏水阀的日常检查维护工作，可以确保其正常运行，提高设备的使用寿命和安全性。

在日常工作中，一定要重视蒸汽疏水阀的日常检查，及时排除隐患，确保设备的安全运行。

2. 正文2.1 外观检查外观检查是蒸汽疏水阀日常检查中非常重要的一项内容。

通过外观检查，可以及时发现蒸汽疏水阀的表面是否有明显的损坏或者污垢，进而判断阀门是否正常运转。

在进行外观检查时，首先要检查蒸汽疏水阀的外部表面是否有明显的锈蚀或者腐蚀痕迹。

如果发现有锈蚀或者腐蚀，需要及时进行清洗和维护，以免影响阀门的正常运行。

外观检查还需注意检查蒸汽疏水阀的连接处是否有松动或者漏气现象。

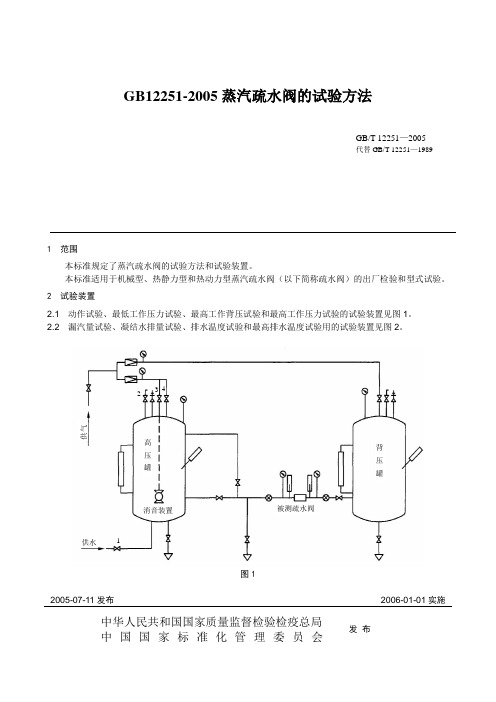

GB12251-2005蒸汽疏水阀的试验方法1 范围本标准规定了蒸汽疏水阀的试验方法和试验装置。

本标准适用于机械型、热静力型和热动力型蒸汽疏水阀（以下简称疏水阀）的出厂检验和型式试验。

2 试验装置2.1 动作试验、最低工作压力试验、最高工作背压试验和最高工作压力试验的试验装置见图1。

2.2 漏汽量试验、凝结水排量试验、排水温度试验和最高排水温度试验用的试验装置见图2。

图12005-07-11发布 2006-01-01实施GB/T 12251—2005代替GB/T 12251—1989供气43 21背 压 罐被测疏水阀 消音装置供水高 压 罐中华人民共和国国家质量监督检验检疫总局 中 国 国 家 标 准 化 管 理 委 员 会发 布2.3 试验装置的一般要求a ） 高压罐容积不小于2 m 3；b ） 背压罐容积不小于1 m 3；c ） 计量桶容积不小于0.2 m 3；d ） 温度、压力、重量用测量仪表的精度不低于0.5级，计时仪表的精度不低于±0.2%，分辨能力不大于0.1 s ；e ） 装置中所有热态管线和设备应保温。

图13 试验方法3.1 壳体试验a ） 试验介质：水、煤油或黏度不大于水的其他液体；b ） 试验压力：公称压力的1.5倍；c ） 介质温度：常温；d ） 向装配好、进出口端封闭的疏水阀内施加试验压力，在表1规定的时间内，壳体不得有渗漏，内件不得有残留变形。

表1 试验持续时间公称通径/DN试验持续时间/s≤50 >15 65～150>60注：采用蒸汽、空气等气体试验时，应有安全措施，并经有关部门批准。

3.2 动作试验T sP s81097 6543 21注： 图1、图2中计 量 桶磅秤搅拌器真空破坏器 被测疏水阀 供水消音装置高 压 罐P b减压系统疏水阀窥视器 测压点测温点阀门安全阀供汽向疏水阀通人蒸汽时，疏水阀应关闭，再引入一定负荷率的热凝结水时，疏水阀应开启（开启所需时间随疏水阀的型式而异），凝结水排出后疏水阀应重新关闭。

疏水阀标准2篇【第一篇】疏水阀是一种常见的流体控制设备，用于排除管道系统中的过量液体。

它通过调节阀门的开度来控制流体的流动，有效地维护系统的正常运行。

在工业生产中，疏水阀起着不可或缺的作用，其使用需要遵循一定的标准。

1. 结构标准疏水阀的结构主要包括阀体、阀门、阀盖和密封装置等部分。

其中，阀门的选择应根据实际工况来确定，通常有浮子式、浮球式和浮筒式等不同类型的阀门。

阀体和阀盖的制造材料应符合相关标准，常见的有铸铁、铸钢和不锈钢等。

密封装置的选用应具备良好的密封性能和耐腐蚀性能，确保阀门的正常运行。

2. 工作标准疏水阀在使用过程中需要符合一定的工作标准，其中主要包括流量和压力两个方面。

根据不同的工况和介质，疏水阀需要能够承受一定的流量和压力，并通过调节阀门的开度来实现精确控制。

同时，疏水阀还需要具备防止倒流和防止过热等功能，确保系统的安全运行。

3. 检测标准为了保证疏水阀的可靠性和安全性，使用者需要进行定期的检测和维护。

检测内容主要包括阀门的启闭灵活性、泄漏情况以及密封性能等。

此外，还需要检测阀门的工作压力和流量等参数，确保其符合设计要求。

对于检测结果不合格的疏水阀，应及时进行修理或更换，以避免发生意外事故。

4. 安装标准疏水阀的安装需要按照相关标准进行操作，以确保其正常运行。

首先，需要选择合适的位置，并避免阀门受到外界冲击和振动。

其次，需要对阀门进行正确的连接和固定，保证其与管道的连接紧密可靠。

安装过程中还需要注意阀门的油漆保护和标识，以便后续的使用和维护。

总结起来，疏水阀的标准涉及结构、工作、检测和安装等方面。

使用者应根据实际需求选择符合标准的疏水阀，并遵循相应的操作规程，确保其正常运行和安全使用。

同时，也需要定期进行检测和维护，及时修复或更换不合格的疏水阀，以保证系统的稳定性和可靠性。

【第二篇】随着工业生产的不断发展，疏水阀在各个领域中的应用越来越广泛。

为了确保疏水阀的性能和质量，制定了一系列相关标准，以便指导生产和使用。

疏水阀cs41h检验标准
CS41H疏水阀的检验标准包括以下方面：
1. 外观质量：应符合相应的产品标准，如表面平整、光洁，无裂纹、气孔、缩孔、砂眼等缺陷。

2. 尺寸偏差：应符合相应的产品标准，如各部分的尺寸应符合图纸要求，偏差不得超过规定范围。

3. 性能试验：应按照产品标准进行压力、流量等性能试验，确保疏水阀在正常工作条件下能够可靠地工作。

4. 耐压试验：应按照产品标准进行耐压试验，以检验疏水阀在高压条件下的密封性能和结构稳定性。

5. 动作试验：应按照产品标准进行动作试验，以检验疏水阀在启动、关闭等动作过程中的灵活性、可靠性和寿命。

6. 材质检验：应对疏水阀的材质进行检验，如材质的成分、硬度等应符合相应的产品标准。

7. 清洁度检测：应对疏水阀的清洁度进行检测，以确保疏水阀内部无杂质、无油污等污染物。

8. 环境适应性检测：应对疏水阀的环境适应性进行检测，如耐高温、耐低温、耐腐蚀等性能应符合相应的产品标准。

9. 外观质量及尺寸偏差检验：用肉眼观察疏水阀的外观质量，并使用测量工具测量各部分的尺寸，记录数据，判
断是否符合技术要求。

10. 强度及密封性检验：对疏水阀进行强度及密封性检验，如在使用压力下无泄漏、无破裂等现象即为合格。

11. 重量检验：对疏水阀进行称重，判断是否符合技术要求。

12. 动作灵敏度检验：对疏水阀进行动作灵敏度检验，如开启和关闭应灵活、无卡阻现象即为合格。

疏水阀的检查内容主要包括以下几个方面：
1. 阀门外观：检查疏水阀的外观是否有损坏，如裂纹、锈蚀等。

2. 密封圈和阀芯磨损情况：密封圈和阀芯是疏水阀的关键部分，检查它们的磨损情况可以判断疏水阀是否正常工作。

3. 阀门安装角度：检查疏水阀的安装角度是否正确，如果不正确，会影响疏水阀的正常工作。

4. 疏水阀的排放情况：在检查过程中，可以手动操作疏水阀进行排放，观察排放是否顺畅，有无堵塞现象。

5. 动作测试：对疏水阀进行动作测试，观察其是否能够正常开启和关闭。

6. 温度检测：在高温或低温环境下，检测疏水阀的工作情况，看是否存在异常。

7. 压力测试：对疏水阀进行压力测试，观察其在不同压力下的工作情况。

8. 流量测试：通过测量疏水阀在不同情况下的流量，评估其性能。

9. 环境因素：检查周围环境是否对疏水阀的工作产生不良影响，如潮湿、腐蚀等。

10. 记录与报告：将检查过程中的所有数据记录下来，并生成报告，以便后续的分析和处理。

通过以上步骤，可以全面检查疏水阀的工作状态，及时发现并处理问题，确保其正常、安全地工作。

疏水阀的选择：如何为特定系统挑选合适的型号最近一个辽宁的我司合伙人牵线介绍的一个工业项目中，甲方着重提到了关于疏水阀的选择，其实疏水阀在工业系统中扮演着至关重要的角色，它们负责排除蒸汽系统中的凝结水和其他不凝结气体，同时防止蒸汽泄漏。

选择合适的疏水阀对于确保系统效率、节约能源和延长设备寿命至关重要。

北高科阀门将在本文探讨如何为特定系统挑选合适的疏水阀型号，包括疏水阀的类型、特点以及选型时需要考虑的因素。

疏水阀的类型与特点疏水阀根据工作原理不同，可以分为以下几种类型：1. 浮球式疏水阀 (FT)：利用蒸汽和冷凝水的密度差来操作，能够在冷凝水负荷变化时有效工作，不受操作压力骤然变化的影响。

适用于热交换器、汽水分离器和夹层锅等设备，能够在起机阶段迅速排放空气，加速系统升温。

2. 热动力式疏水阀 (TD)：结合了安全可靠、结构简单和效率高的特点，最大工作压力可达250bar g。

适用于需要在饱和温度及时排放冷凝水的关键换热设备，如蒸馏器、蒸发器等不带调节阀的加热器。

3. 倒吊桶式疏水阀 (IB)：机械式疏水阀中较为坚固的，感应冷凝水和蒸汽之间的密度差来进行工作。

适用于室外储油槽加热等场合，能够防止油槽结冻。

4. 压力平衡式疏水阀 (BPT)：适用于伴热管线，能够保持在低于饱和蒸汽温度以下某个温度，确保所有可用的潜热和冷凝水中一些显热传递给产品。

5. 双金属式疏水阀 (SM)：排放低于饱和温度的冷凝水，能利用冷凝水中的部分显热，适用于能充分利用蒸汽显热的设备。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

加☆☆号北高科阀门疏水阀选型考虑因素选择合适的疏水阀时，需要考虑以下几个关键因素：1. 系统压力和温度：疏水阀必须能够承受系统的最大工作压力和温度，同时考虑背压和冷凝水流量以确定疏水阀的口径大小和型号。

2. 冷凝水排量：根据设备的冷凝水排量需求，选择能够满足要求的疏水阀型号。
