汽机技术低压加热器知识讲解1、概述低压加热器是热力系统中加热主凝结水的设备，加热蒸汽来自汽轮机的抽汽，主凝结水则作为锅炉的给水。
采用抽汽加热凝结水的目的是减少冷源损失，提高电厂的热经济性。
因为这样能使汽轮机中作过部分功的蒸汽，从汽轮机中间级抽出倒入加热器加热凝结水放出其汽化潜热，而凝结成水，这部分蒸汽就不再进入排汽装置，汽热焰被加热器利用，所以减少了冷源损失。
另外由于加热了主凝结水，所以给水温度也就相应地提高了。
这样也可以减少锅炉受热面和因炉水温差过大而产生的热应力，从而提高了设备运行的可靠性。
2、结构特点低压加热器全部采用全焊接结构壳体、双流程卧式U型管，能承受高真空、抽汽压力、连接管道的反作用力及热应力的变化。
低压加热器按汽轮发电机组TMCR工况进行设计,VWO工况校核；加热器设计满足汽轮机各种工况下提出加热器端差要求（疏水和给水端差），在进行换热面积计算时留有10%的余量，且此部分换热面积未计入堵管裕量。
低压加热器由蒸汽凝结段和疏水冷器段两个传热段组成。
加热器疏水方式为逐级自流，最后流入排汽装置。
1）过热蒸汽冷却段过热蒸汽冷却段是利用汽轮机抽出的过热蒸汽的一部分显热来提高凝结水温度的；它位于凝结水出口流程侧，并由包壳板密封。
采用过热蒸汽冷却段可提高离开加热器的凝结水温度，使它接近饱和状态，保证蒸汽离开该段时呈干燥状态。
这样，当蒸汽离开该段进入凝结段时，可防止湿蒸汽冲蚀和损坏传热管。
2）蒸汽凝结段凝结段是利用蒸汽冷凝时的潜热加热凝结水的，一组隔板使蒸汽沿着加热器长度方向均匀地分布。
进入该段的蒸汽在隔板的导向下，流向加热器的尾部。
位于壳体两端的排汽接管,可排除非凝结气体。
因为非凝结气体的积聚会减少有效面积,降低传热效率并造成腐蚀。
3）疏水冷却段疏水冷却段是把离开凝结段的疏水的热量传给进入加热器的凝结水，而使疏水降至颜口温度以下。
疏水温度的降低，使疏水流向下一级加热器时，在管道内发生汽化的趋势得到减弱。
技能认证化工总控工考试(习题卷10)第1部分：单项选择题，共57题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]采用厌氧法治理废水，属于( )。
A)生物处理法B)化学处理法C)物理处理法答案:A解析:2.[单选题]下列阀门中，()是自动作用阀A)截止阀B)节流阀C)闸阀D)止回阀答案:D解析:3.[单选题]在职业活动中,举止得体的要求是( )。
A)态度恭敬、表情从容、行为适度、形象庄重B)态度谦逊、表情严肃、行为适度、形象庄重C)态度恭敬、表情从容、行为谨慎、形象庄重D)态度恭敬、表情严肃、行为敏捷、形象庄重答案:A解析:4.[单选题]在信号报警系统中,以()表示低限报警或预告报警。
A)闪光B)红色灯光C)黄色灯光D)绿色灯光答案:C解析:5.[单选题]碘酸钠氧化法测定糖含量时，测定对象A)醛糖B)酮糖C)醛糖和酮糖D)蔗糖答案:A解析:6.[单选题]下列物质中，能用氢氧化钠标准溶液直接滴定的是( )A)苯酚解析:7.[单选题]单级单吸式离心清水泵，系列代号为A)ISB)DC)ShD)S答案:A解析:8.[单选题]某输水的水泵系统，经管路计算得，需泵提供的压头为He=19[m水柱]，输水量为20 [kg/s ]．则泵的有效功率为()瓦．A)372.8B)37280C)3728D)37. 28答案:C解析:9.[单选题]()是轴流式压缩机的一种特殊现象。
A)震动B)振动C)喘振D)震荡答案:C解析:10.[单选题]吸入微量的硫化氢感到头痛恶心的时候，应采用的解毒方法是()。
A)吸入Cl2B)吸入SO2C)吸入CO2D)吸入大量新鲜空气答案:D解析:11.[单选题]PID图中,仪表功能代码PIC 的P表示被测变量为。
A)温度B)压力C)流量D)密度答案:B解析:12.[单选题]在填料塔中，低浓度难溶气体逆流吸收时，若其它条件不变，但入口气量增加，则出口气体组成将()。
A)增加B)减小C)不变13.[单选题]下列化合物中不溶于水的是()A)醋酸B)乙酸乙酯C)乙醇D)乙胺答案:B解析:14.[单选题]高处作业是指凡距坠落高度基准（）及以上,有可能坠落的高处进行的作业A)2mB)1.5mC)1mD)2.5m答案:A解析:15.[单选题]根据ISO9000 2000版的规定,对不合格的处置不包括()方式。
1、对疏水温度的片面理解许多蒸汽用户被错误的理念所误导，以为疏水设备的温度越低越好，甚至追求疏水阀后排出的温度低于80度，以为这样能降低能源的消耗。
实际上，设备产生的高温饱和冷凝水，如果没有及时排放，疏水设备温度过低，会导致设备内积水，降低了加热的效率。
为满足工艺要求，势必需要加大供汽阀门开度，增加蒸汽压力，甚至需要借助疏水阀旁通排水，最终导致蒸汽耗量的增加。
另外，积水会引起换热设备上下存在温差，影响产品质量稳定和设备寿命，也容易引发水锤。
所以，正确的做法应该是，及时排出设备产生的高温饱和冷凝水，保证设备升温效率。
2、对闪蒸汽的曲解许多用户不知道闪蒸汽的概念，误把闪蒸蒸汽当作漏汽，所以当看到疏水阀出口冒“白汽”时，就误以为是漏汽。
其实，那些“白汽”是完全正常的闪蒸汽现象。
当高温高压的冷凝水排放到低压区时，总热焰保持不变而显热降低，显热降低时释放的热量，将部分水汽化而产生蒸汽，这就是闪蒸蒸汽。
闪蒸汽流速较低，呈“白色”，在管道出口就可以看到，闪蒸汽会随着压差和冷凝水量的多少发生变化。
而生蒸汽是无色的，当疏水设备泄漏时，这些无色的气体，会在离出口管道一段距离后才变得可见，而且外冒的速度较高，呈直线喷射。
因此，我们需要正确区分闪蒸汽与泄漏蒸汽。
3、对串联疏水问题的无意识许多客户为了防止疏水阀失效泄漏蒸汽，在设备出口串联了两台疏水阀。
但这样会造成另外的问题，例如：A、冷凝水在第一个疏水阀出口因压力下降而闪蒸，引起后端疏水阀，因为蒸汽绑锁闭，而导致设备积水；B、两台疏水阀串联时，落在每台疏水阀前后的压差降低，原本单台小口径的疏水阀即可满足排量要求，串联时却需要两台大口径的，造成更大浪费。
所以，正确的做法是根据设备的工艺参数，选用一个高品质合适的疏水阀，这样可以大大减少蒸汽的浪费。
4、对群组疏水问题的不理解许多设备或一台设备的不同加热段，共用一个疏水阀称作群组疏水。
在烘干机的空气加热器设备，这种现象非常普遍。
蒸汽疏水阀国家标准蒸汽疏水阀是工业生产中常用的一种阀门，其作用是排除管道系统中的凝结水和不凝结气体，保证管道系统的正常运行。
为了规范蒸汽疏水阀的生产和应用，我国制定了相应的国家标准，以下将对蒸汽疏水阀国家标准进行详细介绍。
首先，蒸汽疏水阀国家标准对产品的分类和命名进行了规定。
根据其结构和工作原理，蒸汽疏水阀分为浮球式、疏水隔离式、疏水瞬时式等多种类型。
标准对每种类型的蒸汽疏水阀的结构特点、主要零部件、工作原理等都有详细的描述，并规定了相应的命名规范，以便生产和使用单位正确选择和使用蒸汽疏水阀。
其次，蒸汽疏水阀国家标准对产品的技术要求进行了明确。
标准规定了蒸汽疏水阀的公称通径、公称压力、工作温度范围、密封性能、耐压性能、材料要求等技术指标，保证了蒸汽疏水阀在使用过程中的安全可靠性。
此外，标准还对蒸汽疏水阀的试验方法、试验规则、验收规定等进行了规定，确保了产品在出厂前的质量符合标准要求。
再次，蒸汽疏水阀国家标准对产品的安装、使用和维护进行了规范。
标准对蒸汽疏水阀的安装位置、安装要求、使用注意事项、维护周期等进行了详细说明，帮助用户正确安装和使用蒸汽疏水阀，延长其使用寿命，提高系统的安全性和稳定性。
最后，蒸汽疏水阀国家标准还对产品的包装、运输和贮存进行了规定。
标准规定了蒸汽疏水阀的包装方式、包装标志、运输条件、贮存要求等，保证了产品在运输和贮存过程中不受损坏，保持良好的状态。
综上所述，蒸汽疏水阀国家标准是对蒸汽疏水阀产品生产、应用和管理的重要依据，它的制定和执行对于提高蒸汽疏水阀产品的质量和使用效果具有重要意义。
各生产和使用单位应严格遵守蒸汽疏水阀国家标准的相关规定，确保产品的质量和安全，促进工业生产的持续健康发展。

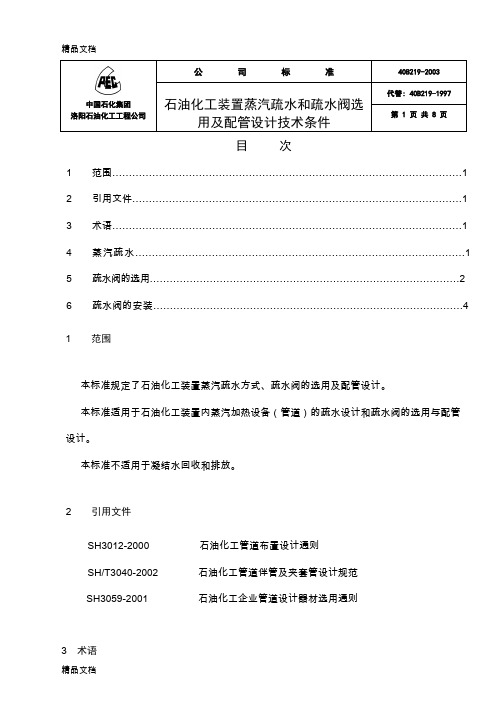

目次1 范围 (1)2 引用文件 (1)3 术语 (1)4 蒸汽疏水 (1)5 疏水阀的选用 (2)6 疏水阀的安装 (4)1范围本标准规定了石油化工装置蒸汽疏水方式、疏水阀的选用及配管设计。
