蒸汽疏水阀

蒸汽疏水阀规格型号大全一、规格型号蒸汽疏水阀的规格型号多样化，根据不同的应用场景和需求，可以选择适合的型号。

以下是一些常见的规格型号：1.DN10-DN15-DN20-DN25-DN32-DN40：这些是蒸汽疏水阀的口径，根据系统的蒸汽管径和设计要求进行选择。

2.材质：铸铁、不锈钢等。

铸铁阀门通常用于低压蒸汽系统，而不锈钢阀门则用于高温高压蒸汽系统。

3.类型：机械型、热动力型等。

机械型蒸汽疏水阀主要依靠机械结构进行动作，而热动力型蒸汽疏水阀则依靠热动力原理进行动作。

4.连接方式：螺纹、法兰等。

螺纹连接适用于小口径的蒸汽疏水阀，而法兰连接适用于大口径的蒸汽疏水阀。

5.流量：小、中、大等。

根据系统的蒸汽流量要求，可以选择不同流量的蒸汽疏水阀。

6.压力等级：低、中、高、超高等。

根据系统的蒸汽压力要求，可以选择不同压力等级的蒸汽疏水阀。

7.使用温度：低温、常温、高温等。

根据系统的蒸汽温度要求，可以选择不同使用温度的蒸汽疏水阀。

8.是否带过滤器：是、否等。

有些蒸汽疏水阀带有过滤器，可以有效去除蒸汽中的杂质，保证系统的正常运行。

9.其他特殊要求：如特殊流量、压力等。

根据特殊的应用需求，可以定制特殊的蒸汽疏水阀。

二、其他信息除了以上常见的规格型号和要求外，还有一些其他的信息需要注意：1.蒸汽疏水阀的选型应根据实际工况进行选择，如蒸汽的温度、压力、流量等参数需符合疏水阀的工作范围。

2.在购买蒸汽疏水阀时，应关注生产厂家和品牌信誉，选择质量可靠的产品。

3.在安装蒸汽疏水阀时，应按照厂家提供的安装说明进行正确安装，避免出现漏汽等问题。

4.在使用蒸汽疏水阀时，应注意定期维护和检查，保证其正常运转和延长使用寿命。

5.在选购蒸汽疏水阀时，除了关注规格型号、材质、类型等基本信息外，还应考虑其性价比和售后服务等因素。

蒸汽疏水阀是一种用于自动排放蒸汽系统中的凝结水的装置，其标准如下：1. 结构形式：疏水阀的结构形式对它的性能和特点有着决定性的影响。

常见的疏水阀结构形式有机械式、热动力式、热敏式、脉冲式等。

每种形式都有其特定的适用范围和优缺点。

2. 排放压力和温度：疏水阀的排放压力和排放温度对其性能也有着很大的影响。

排放压力过高或过低都会对疏水阀的正常工作造成影响。

同时，排放温度也不能过高，否则会影响疏水阀的寿命和性能。

3. 重量和体积：疏水阀的重量和体积也是衡量其性能的重要指标之一。

重量和体积越小，说明疏水阀的制造工艺越先进，同时也越有利于安装和使用。

4. 密封性能：疏水阀的密封性能是其最重要的标准之一。

它决定了疏水阀能否有效地阻止蒸汽的泄漏，从而保证蒸汽系统的正常运行。

5. 耐压性能：疏水阀在工作时会产生一定的压力，因此，它的耐压性能也是衡量其质量的重要标准之一。

6. 噪声：在排放凝结水时，疏水阀不应产生过大的噪声，否则会对周围环境造成影响。

7. 安装和维护要求：疏水阀的安装和维护要求也是衡量其标准的重要因素之一。

安装和维护要求越简单越好，以方便用户的使用和保养。

总的来说，蒸汽疏水阀的标准涉及到多个方面，包括但其不限于结构形式、排放压力和温度、重量和体积、密封性能、耐压性能、噪声以及安装和维护要求等。

这些标准的制定是为了保证疏水阀的性能和质量，从而确保蒸汽系统的正常运行。

同时，这些标准的实施也有利于用户的使用和保养，提高整个蒸汽系统的效率和使用寿命。

在实际应用中，用户需要根据具体的使用环境和要求来选择合适的疏水阀，并按照标准进行安装和使用，以确保系统的正常运行和安全。

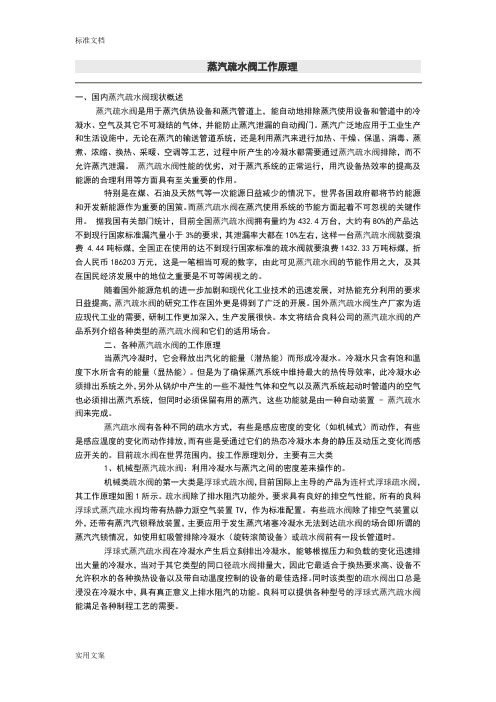

蒸汽疏水阀工作原理一、国内蒸汽疏水阀现状概述蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。

蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。

蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。

特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发新能源作为重要的国策。

而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。

据我国有关部门统计，目前全国蒸汽疏水阀拥有量约为432.4万台，大约有80%的产品达不到现行国家标准漏汽量小于3%的要求，其泄漏率大都在10%左右，这样一台蒸汽疏水阀就耍浪费 4.44吨标煤，全国正在使用的达不到现行国家标准的疏水阀就要浪费1432.33万吨标煤，折合人民币186203万元，这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之重要是不可等闲视之的。

随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。

国外蒸汽疏水阀生产厂家为适应现代工业的需要，研制工作更加深入，生产发展很快。

本文将结合良科公司的蒸汽疏水阀的产品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。

二、各种蒸汽疏水阀的工作原理当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。

冷凝水只含有饱和温度下水所含有的能量（显热能）。

但是为了确保蒸汽系统中维持最大的热传导效率，此冷凝水必须排出系统之外，另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排出蒸汽系统，但同时必须保留有用的蒸汽，这些功能就是由一种自动装置 - 蒸汽疏水阀来完成。

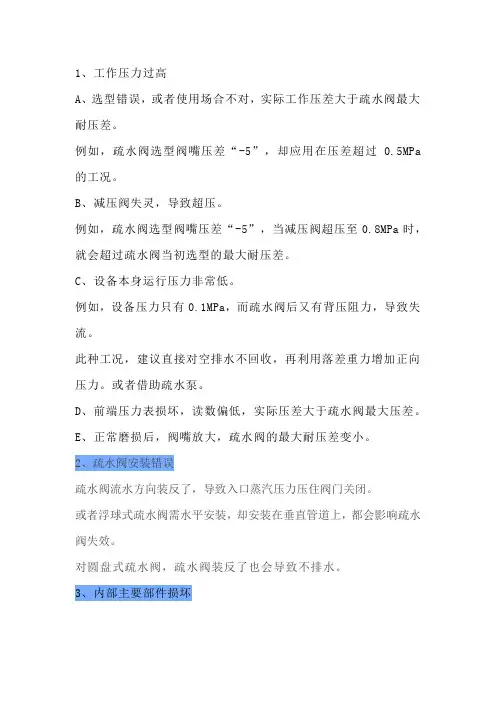

1、工作压力过高A、选型错误，或者使用场合不对，实际工作压差大于疏水阀最大耐压差。

例如，疏水阀选型阀嘴压差“-5”，却应用在压差超过0.5MPa 的工况。

B、减压阀失灵，导致超压。

例如，疏水阀选型阀嘴压差“-5”，当减压阀超压至0.8MPa时，就会超过疏水阀当初选型的最大耐压差。

C、设备本身运行压力非常低。

例如，设备压力只有0.1MPa，而疏水阀后又有背压阻力，导致失流。

此种工况，建议直接对空排水不回收，再利用落差重力增加正向压力。

或者借助疏水泵。

D、前端压力表损坏，读数偏低，实际压差大于疏水阀最大压差。

E、正常磨损后，阀嘴放大，疏水阀的最大耐压差变小。

2、疏水阀安装错误疏水阀流水方向装反了，导致入口蒸汽压力压住阀门关闭。

或者浮球式疏水阀需水平安装，却安装在垂直管道上，都会影响疏水阀失效。

对圆盘式疏水阀，疏水阀装反了也会导致不排水。

3、内部主要部件损坏浮球破裂进水，杠杆与浮球脱落，或其它部件的损坏，导致浮球无法浮起，出水阀嘴孔始终处于关闭状态。

对热静力型疏水阀，波纹管元件由于水击损坏，使疏水阀关闭。

4、疏水阀选型偏小如果排量选型偏小，将导致疏水能力不足，无法完全排除冷凝水。

例如，DN25疏水阀排水能力只有600KG/H，而设备产生的冷凝水量却有1000KG/H。

5、没有冷凝水到达疏水阀前端A、疏水阀前的过滤器堵塞。

B、疏水阀前的管线上有其它阀门关闭或堵塞。

C、管线或弯头堵塞。

可以断开疏水阀前的法兰，确定冷凝水能顺畅到达疏水阀进口端。

6、没有冷凝水进入到疏水阀腔体内A、对于有内置过滤网的疏水阀，需检查入口端过滤网是否有堵塞，阻碍了冷凝水流进腔体内。

B、疏水阀旁通阀门泄漏，冷凝水直接从旁通排放了，只有少量的水从疏水阀排出，造成疏水阀堵水的假象。

7、冷凝能进入腔体，但不能排水疏水阀阀嘴和出水通道被污物杂质堵塞，可拆开内部腔体清理杂质，再用高压空气吹通阀嘴孔与出水通道。

8、蒸汽泄漏导致堵水冷凝水回收管内，如果某处疏水阀大量泄漏。

蒸汽疏水阀种类蒸汽疏水阀是一种用于控制蒸汽管道中的水分离和排除的装置。

根据不同的工作原理和结构特点，蒸汽疏水阀可以分为多种类型。

本文将从以下几个方面介绍蒸汽疏水阀的种类。

一、按工作原理分类1.浮球式蒸汽疏水阀浮球式蒸汽疏水阀是一种常见的蒸汽疏水阀，它利用浮球的上下运动来控制阀门开启和关闭。

当管道中积聚了过多的液体时，浮球会上升，推动阀门打开，使液体排出；当管道中液位下降时，浮球下降，阀门关闭。

2.活塞式蒸汽疏水阀活塞式蒸汽疏水阀是另一种常见的蒸汽疏水阀。

它利用活塞在管道内上下移动来控制液体的流入和流出。

当管道中积聚了过多的液体时，活塞被推向顶部，使液体排出；当管道中液位下降时，活塞下落并关闭。

3.温度感应式蒸汽疏水阀温度感应式蒸汽疏水阀利用液体和蒸汽的温度差异来控制阀门开启和关闭。

当管道中积聚了过多的液体时，液体温度下降，阀门打开；当管道中液位下降时，液体温度升高，阀门关闭。

二、按结构分类1.直通式蒸汽疏水阀直通式蒸汽疏水阀是一种简单的结构，它由一个球形或圆柱形的主体、一个浮球和一个弹簧组成。

在正常工作状态下，弹簧将浮球压紧并保持阀门关闭。

当管道中积聚了过多的液体时，浮球上升并推动主体内置的活塞向上移动，使阀门打开。

2.倾斜式蒸汽疏水阀倾斜式蒸汽疏水阀也称为旋转式蒸汽疏水阀。

它由一个倾斜的主体、一个浮球和一个弹簧组成。

在正常工作状态下，浮球被弹簧压紧并保持阀门关闭。

当管道中积聚了过多的液体时，浮球上升并推动主体旋转，使阀门打开。

3.膜片式蒸汽疏水阀膜片式蒸汽疏水阀是一种结构紧凑、灵活性好的疏水阀。

它由一个主体、一个弹簧和一个膜片组成。

在正常工作状态下，弹簧将膜片压紧并保持阀门关闭。

当管道中积聚了过多的液体时，液体通过主体进入膜片室，使膜片向上移动并推动阀门打开。

三、按材料分类1.铸铁蒸汽疏水阀铸铁蒸汽疏水阀是一种重型的疏水阀，在高温和高压环境下具有较好的耐用性和稳定性。

它通常用于工业领域，如化工、制药和食品加工等。

蒸汽疏水阀蒸汽疏水阀是一种在蒸汽系统中使用的重要设备，它的作用是在蒸汽管道中疏水，保证蒸汽系统的正常运行。

本文将对蒸汽疏水阀的工作原理、分类、选择与维护进行详细介绍。

一、工作原理蒸汽疏水阀主要通过调节压力来控制疏水流量。

当蒸汽进入蒸汽疏水阀时，压力将作用于阀芯，并与弹簧压力相平衡，使阀芯保持关闭状态。

当蒸汽管道中积聚了一定量的冷凝水时，冷凝水将进入疏水器，并通过疏水器进行排放。

这将导致蒸汽压力下降，使得阀芯受到冷凝水的推力超过弹簧压力，阀芯打开，冷凝水被排放出去。

一旦疏水排放完毕，蒸汽压力将再次升高，阀芯封闭，阻止蒸汽的进一步排放。

二、分类根据蒸汽疏水阀的工作原理和结构特点，可以将其分为浮球式蒸汽疏水阀、疏水孔式蒸汽疏水阀和漏斗式蒸汽疏水阀三类。

1. 浮球式蒸汽疏水阀浮球式蒸汽疏水阀通过浮球的上下浮动来实现疏水功能。

当冷凝水积聚到一定程度时，浮球受到水的浮力，上浮打开阀门，冷凝水被疏水阀排放。

当冷凝水排放完毕后，浮球下沉，阀门关闭，阻止蒸汽的进一步排放。

浮球式蒸汽疏水阀结构简单，可靠性高。

2. 疏水孔式蒸汽疏水阀疏水孔式蒸汽疏水阀通过调整阀芯的位置来控制冷凝水的排放。

当冷凝水堆积到一定程度时，阀芯被推开，冷凝水通过孔洞排放。

当冷凝水排放完毕后，阀芯回到原位，阀门关闭，停止蒸汽排放。

疏水孔式蒸汽疏水阀能够根据实际情况灵活调节冷凝水的排放量。

3. 漏斗式蒸汽疏水阀漏斗式蒸汽疏水阀通过漏斗形状结构来实现疏水功能。

漏斗内部有一个阀芯和一个浮子，当冷凝水堆积到一定高度时，浮子上浮，打开阀门，冷凝水从漏斗底部排放。

当冷凝水排放完毕后，浮子下沉，阀门关闭，停止蒸汽排放。

漏斗结构有助于防止气体侵入阀门，提高蒸汽系统的安全性。

三、选择与维护在选择蒸汽疏水阀时，需要考虑以下因素：1. 工作压力和温度：根据蒸汽系统的工作压力和温度确定所需的蒸汽疏水阀的承压能力和耐高温能力。

2. 排放量：根据冷凝水的产量和系统需求选择合适的蒸汽疏水阀排放量。

蒸汽疏水阀的安装1 疏水阀安装的一般要求①安装疏水阀之前用蒸汽或压缩空气吹扫清洗管道,吹扫后应清洗所有过滤器,对于杠杆浮球式疏水阀,安装前需要解除杠杆浮球组件固定方式,其他类型的疏水阀也应按照产品说明书要求检查处理后再安装疏水阀。

完整的疏水布置见图1。

图1 完整的疏水布置②当凝结水量超过单个疏水阀的最大排量时,可用相同形式的疏水阀并联对称安装。

不要多个疏水阀串联安装或者并联不同类型、不同口径的疏水阀。

③多台用汽设备,不允许共用一个疏水阀,以防短路。

④疏水阀如库存半年以上或对其质量有疑问者,安装前一定要拆开清洗,特别要清除密封面上的锈斑和污垢。

必要时要对密封面重新研磨,并且进行蒸汽动作试验,合格后方可使用。

⑤螺纹连接的疏水阀,应在其连接管上安装活接头,以便于维修、拆卸。

⑥要按照疏水阀阀体上箭头所指的流动方向和允许的安装方位,正确地安装疏水阀。

⑦疏水阀应安装在易于检修的地方,并尽可能集中排列,以利于管理。

2 不同类型疏水阀安装的特殊要求①热动力型圆盘式疏水阀安装位置可水平安装或垂直安装。

②热动力型脉冲式疏水阀一般安装在水平管道上,阀盖朝上。

③机械型浮球式疏水阀根据其结构要求必须水平安装或垂直安装。

配管设计时应不影响阀盖、管塞拆卸。

长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。

安装在室外应采取防冻措施。

④热静力型双金属片式（恒温型）疏水阀安装位置可水平安装或垂直安装。

疏水阀本身不需保温。

⑤钟形浮子式（倒吊桶）疏水阀根据其结构要求或垂直安装必须水平安装或垂直安装。

启动前先充水或打开疏水阀入口阀,待凝结水充满后再开疏水阀出口阀。

长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。

安装在室外应采取防冻措施。

3 疏水阀入口管安装要求在常压下凝结水进入蒸汽设备时,入口管必须使凝结水能靠重力流入疏水阀,若疏水阀安装在比排放点高的平面上,则需要在最低处使用一个简单的U形管的返水接头,就可以使凝结水达到疏水阀。

蒸汽疏水阀构造
蒸汽疏水阀的构造因具体型号和设计而有所不同，但一般由以下几个部分组成：
阀体：阀体的作用是容纳和控制蒸汽疏水阀内部的各种部件，并保证蒸汽和水能够顺利通过。

阀体通常由铸铁、铸钢、不锈钢等材料制成。

阀盖：阀盖是蒸汽疏水阀的顶部部件，与阀体相连接，并通过螺栓或其他方式固定。

阀盖内部通常装有弹簧、浮球等部件，用于控制阀门的开启和关闭。

阀瓣：阀瓣是蒸汽疏水阀的核心部件，它控制着蒸汽和水的流动。

阀瓣通常由不锈钢、铜等耐腐蚀、耐高温的材料制成，具有较好的密封性能。

排水孔：排水孔是蒸汽疏水阀中用于排出冷凝水的孔洞。

排水孔的大小和位置会根据具体的设计和用途而有所不同。

调温装置：调温装置是蒸汽疏水阀中的一种附加装置，用于调节蒸汽疏水阀的温度范围。

调温装置通常由感温元件、调温弹簧等组成，可以根据不同的温度需求进行调节。

过滤装置：过滤装置通常由过滤网、过滤器等组成，用于过滤掉蒸汽中的杂质和颗粒物，保证蒸汽疏水阀的正常运行。

以上是蒸汽疏水阀的一般构造，不同型号和设计的蒸汽疏水阀可能会有所不同。

了解蒸汽疏水阀的构造有助于更好地使用和维护蒸汽疏水阀，保证其正常工作并延长使用寿命。

蒸汽疏水阀的分类及工作原理一、蒸汽疏水阀的分类蒸汽疏水阀，一种识别冷凝水和蒸汽，在排出冷凝水和其他气体的同时保留蒸汽的自动装置。

蒸汽阀分为机械型、热静力型和热动力型。

机械型又分为倒置桶式疏水阀、自由浮球式疏水阀、杠杆浮球式疏水阀。

热静力型分为膜盒式疏水阀、双金属式疏水阀。

热动力型疏水阀最常见的是圆盘式热动力型蒸汽疏水阀。

二、蒸汽疏水阀的工作原理2.1机械型疏水阀是根据蒸汽和冷凝水的密度差进行设计，分为倒置桶式、自由浮球式、杠杆浮球式。

原理都是通过浮子的高度变化来控制阀芯的启闭。

2.1.1倒置桶式疏水阀下为液位敏感件，装置刚启动时，空气和低温冷凝水迅速排出，当蒸汽进入倒置桶，桶内充满蒸汽，产生向上浮力，倒置桶连接杠杆带动阀芯关闭阀门，桶顶部有一小孔能自动排空，当蒸汽减少，冷凝水持续进入阀内，倒置桶失去浮力下沉，连接杠杆带动阀芯再次开启阀门排水，循环工作间断排水。

机械型疏水阀中，倒置桶是最为坚固，扛水击抗腐蚀、抗污性能好，密封性较好，使用寿命较长。

2.1.2自由浮球式疏水阀自由浮球式疏水阀结构简单，内部只有一个活动部件。

精细研磨的空心浮球，即时浮子又是启闭件，密封面非集中磨损，耐磨效果好。

设备启动时，管道内空气由顶部自动排空阀迅速排出，低温冷凝水流进阀体，冷凝水的液位上升带动浮球上升，开启疏水口排水，当温度提升，自动排空阀关闭，装置进入正常运行状态，蒸汽存于阀体顶部，浮球随冷凝水液位升降来控制流量，连续排水，保证疏水孔时刻处于液位以下，形成水封，无蒸汽泄漏。

自由浮球式是性能稳定，排量大，密封性好，寿命长，是中低压状态下的理想疏水阀.2.1.3杠杆浮球式疏水阀杠杆浮球式疏水阀内部由杠杆系统连接，浮球根据冷凝水液位的变化而做升降，带动杠杆调节出口阀芯的开度，排放冷凝水，当冷凝水停止进入时，浮球随液面下降，驱使杠杆带动阀芯关闭排水，其自带的热静力排空阀可以较好的排空，杠杆浮球时能够适应压力的快速、大幅度波动，排量大，密封性好，使用寿命较长。

常用蒸汽疏水阀的选用常用蒸汽疏水阀的选用蒸汽疏水阀是一种用于控制热水、汽水和蒸汽系统中的排放水的装置，也是热能交换设备中不可缺少的部分。

正确地选择和安装蒸汽疏水阀，能够确保系统的安全和正常运行。

本文将介绍常用蒸汽疏水阀的选用，以帮助工程师和操作人员更好地了解和使用蒸汽疏水阀。

一、蒸汽疏水阀的分类蒸汽疏水阀根据不同的工作原理和结构形式可以分为压力式蒸汽疏水阀、浮球式蒸汽疏水阀、漏碗式蒸汽疏水阀、渐变式蒸汽疏水阀、机械式蒸汽疏水阀、微差压疏水阀等多种类型。

1. 压力式蒸汽疏水阀压力式蒸汽疏水阀是利用阀内部的压力差异来控制阀门开启和关闭的装置，它是蒸汽疏水系统中应用最为广泛的疏水阀之一。

它的操作简单可靠，可以应对大流量和高温高压的情况，但是比较容易受到结构设计和材质限制，对水锤和噪声的抗扰能力较弱。

2. 浮球式蒸汽疏水阀浮球式蒸汽疏水阀是根据浮力平衡的原理来控制阀门开启和关闭的装置。

它的结构简单紧凑，适用于小流量和低压的系统，但是对水锤和噪声的抗扰能力较弱，不适合应对大流量和高温高压的情况。

3. 漏碗式蒸汽疏水阀漏碗式蒸汽疏水阀是一种利用热膨胀原理自动排放水汽的疏水阀，它的特点是结构简单、无动力、自动控制、防止水位升高等。

它广泛应用于一些要求水位严格控制的工作场合，如有压力变化的系统等。

4. 渐变式蒸汽疏水阀渐变式蒸汽疏水阀是利用疏水阀内蒸汽膜中的压力差异来控制阀门开启和关闭的装置，它能够排除大流量和高温高压下的冷凝水，可以应对比较复杂的供热系统。

但是它的结构比较复杂，操作较为麻烦。

5. 机械式蒸汽疏水阀机械式蒸汽疏水阀是通过机械装置来判断疏水阀内部压力，从而控制阀门开启和关闭的装置。

它不需要电气或气动装置来控制，结构比较紧凑，操作也比较简单。

但是它的流量控制能力较弱，不适用于大流量和高压的系统。

二、蒸汽疏水阀的选用1. 根据系统压力和温度选型蒸汽疏水系统中的疏水器要能够承受压力和温度的变化，而不出现故障和泄漏。

蒸汽疏水阀标准全文共四篇示例，供读者参考第一篇示例：蒸汽疏水阀是一种用于蒸汽系统中的重要设备，其作用是排除系统中的凝结水和空气，确保蒸汽系统运行顺畅。

蒸汽疏水阀标准是指制定了蒸汽疏水阀的设计、制造和使用要求的文件，其目的是保证蒸汽疏水阀在各种工况下均能可靠、安全地运行。

本文将介绍蒸汽疏水阀标准的主要内容以及对蒸汽系统运行的重要性。

蒸汽疏水阀标准的编制是为了提高蒸汽系统的运行效率和安全性。

蒸汽系统中的工作介质是高温高压的蒸汽，如果系统中积聚了大量的凝结水，会导致系统受热不均匀，影响设备的正常运行，同时还会增加系统的能耗。

蒸汽系统中的空气也会影响系统的运行，造成噪音和振动，降低系统的效率。

正确选型和安装蒸汽疏水阀对于蒸汽系统的稳定运行至关重要。

蒸汽疏水阀标准主要包括以下内容：1. 设计要求：蒸汽疏水阀的设计应符合国家相关标准，包括阀体材质、密封性能、耐高温性能等要求。

还应考虑防水锈、防腐蚀、易维护等因素，确保蒸汽疏水阀长期可靠运行。

2. 制造要求：蒸汽疏水阀的制造应符合设计要求，保证产品的质量和性能。

制造过程中应采用先进的工艺和设备，确保产品的一致性和稳定性。

3. 检验要求：蒸汽疏水阀的质量检验应符合相关标准，包括外观检查、性能测试、耐压测试等项目。

只有通过严格的检验，产品才能投入使用。

4. 安装和维护要求：蒸汽疏水阀的安装应符合相关规范，确保阀门能正常运行。

定期对蒸汽疏水阀进行维护保养，及时清洁和更换零部件，延长产品的使用寿命。

蒸汽疏水阀标准的制定和执行对于蒸汽系统的运行有着重要的影响。

符合标准的蒸汽疏水阀能够有效排除凝结水和空气，保持蒸汽系统的稳定运行。

标准化的产品设计和制造过程也能够提高产品的质量和性能，降低使用成本和维护成本。

蒸汽疏水阀标准是蒸汽系统中不可缺少的一部分，其质量和性能直接影响整个系统的运行效率和安全性。

在使用蒸汽疏水阀时，需要按照相关标准进行选择、安装和维护，确保系统的正常运行。

蒸汽疏水阀概述斯派莎克工程（中国）有限公司宋徐辉摘要：本文主要介绍了目前我国蒸汽疏水阀的使用现状，各种类型蒸汽疏水阀的工作过程、优缺点及适用场合，蒸汽疏水阀的选型择要点，蒸汽疏水阀的安装注意事项，最后介绍了疏水阀的检测。

一、国内蒸汽疏水阀现状概述蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。

蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。

蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。

特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发新能源作为重要的国策。

而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。

据我国有关部门统计，目前全国蒸汽疏水阀拥有量约为万台，大约有80％的产品达不到现行国家标准漏汽量小于3%的要求，其泄漏率大都在10％左右，这样一台蒸汽疏水阀就耍浪费吨标煤，全国正在使用的达不到现行国家标准的疏水阀就要浪费万吨标煤，折合人民币 186203万元，这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之重要是不可等闲视之的。

随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。

国外蒸汽疏水阀生产厂家为适应现代工业的需要，研制工作更加深入，生产发展很快。

本文将结合斯派莎克（Spirax Sarco）公司的蒸汽疏水阀的产品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。

二、各种蒸汽疏水阀的工作原理当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。

蒸汽疏水阀的分类蒸汽疏水阀的种类很多，其分类标准也不一样的。

一般按照启闭件的驱动方式（工作原理）将蒸汽疏水阀分为三大类。

一、由凝结水液位变化驱动启闭件的机械式蒸汽疏水阀。

机械式蒸汽疏水阀其中产品包括：1、自由浮球式蒸汽疏水阀；2、自由半浮球式蒸汽疏水阀；3、杠杆浮球式蒸汽疏水阀；4、倒吊桶式蒸汽疏水阀；5、组合式过热蒸汽疏水阀。

二、由凝结水温度变化驱动启闭件的热静力式蒸汽疏水阀。

热静力式蒸汽疏水阀其中产品包括：1、膜盒式蒸汽疏水阀；2、波纹管式蒸汽疏水阀；3、双金属片式蒸汽疏水阀。

三、有凝结水动态特性驱动启闭件的热动力式蒸汽疏水阀。

热动力式蒸汽疏水阀其中产品包括：1、热动力式蒸汽疏水阀；2、圆盘式蒸汽疏水阀；3、脉冲式蒸汽疏水阀；4、孔板式蒸汽疏水阀。

机械式蒸汽疏水阀机械式蒸汽疏水阀又名浮子式蒸汽疏水阀，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水的目的。

机械式蒸汽疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作效率高，是生产工艺加热设备最理想的疏水阀。

机械式蒸汽疏水阀分为自由浮球式蒸汽疏水阀、自由半浮球式蒸汽疏水阀、杠杆浮球式蒸汽疏水阀、倒吊桶式蒸汽疏水阀、组合式过热蒸汽疏水阀。

下面我们就讲讲各种蒸汽疏水阀的工作原理。

1、自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀的结构简单，内部只有一个活动部件，精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y 系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
