比例溢流阀工作原理比例溢流阀(Proportional Relief Valve)是一种通过控制液压系统中的流量来实现压力控制的元件。
它主要通过调整阀芯开度来实现对系统压力的精确控制,而不是通过阀芯移动来调节流量。
比例溢流阀的工作原理如下:1. 结构原理比例溢流阀由控制阀和溢流阀组成。
其中,控制阀负责接收外部信号,通过调整阀芯开度来控制液压系统的压力。
溢流阀则负责将多余的流量引导至油箱,以保持系统压力稳定。
2. 工作方式比例溢流阀通过接收外部信号来控制阀芯的开度,从而实现对系统压力的控制。
常见的外部信号输入方式有电流信号和电压信号。
当外部信号发生改变时,控制阀中的电磁铁会进行调节,从而改变阀芯的位置。
当阀芯向关闭方向运动时,液压流量通过比例溢流阀会减少,系统压力提高。
当阀芯向打开方向运动时,液压流量会增加,系统压力降低。
同时,溢流阀也起到了保护液压系统的作用。
当系统压力超过设定压力时,溢流阀会打开,多余的流量会被引导至油箱,防止系统压力过高。
3. 特点与应用比例溢流阀具有以下特点:(1)可精确控制系统压力:通过改变阀芯开度来调节系统压力,能够实现对系统压力的精确控制。
(2)快速响应:由于比例溢流阀通过电磁铁控制阀芯的位置,响应速度较快。
(3)流量与压力无关:比例溢流阀的工作原理是通过调节阀芯开度来控制压力,与流量无关。
比例溢流阀广泛应用于液压系统中,特别是对系统压力要求较高的场合,例如工程机械、船舶、冶金设备等。
此外,比例溢流阀还常用于模具系统、工业自动化系统等领域。

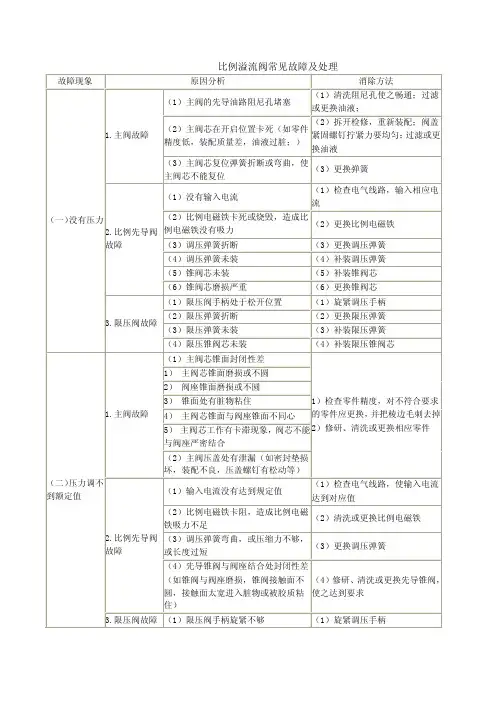

4. 使用注意使用比例溢流阀时需要注意以下几点:(1)正确选择比例溢流阀的规格和型号,以满足系统的工作压力和流量要求。
(2)安装比例溢流阀时要避免异物进入阀体内,以免影响阀芯的正常工作。
(3)定期检查比例溢流阀的工作状态,保持阀芯的清洁和灵活性。
(4)优化比例溢流阀与系统的协调性,避免过大的压力波动和过度负荷。
总之,比例溢流阀是一种通过调整阀芯开度来实现压力控制的元件,具有精确控制、快速响应的特点。
比例产品Copyright Eaton Hydraulics 2000Steve Skinner, Eaton Hydraulics, Havant, UK比例压力控制直动式比例溢流阀KCG -32)电磁力通过弹簧和阻尼活塞(A)传递到阀芯上,阀芯本身安装有轴承(B),以减小迟滞。
BA1)直动式比例溢流阀采用比例电磁铁驱动阀芯动作,且驱动力大小可调。
P MAX= 350 barQMAX = 5 l/min普通先导式溢流阀常用于:-先导式溢流阀的先导级-先导式减压阀的先导级-液压泵补偿控制。
KCG 3 先导式比例溢流阀先导式比例溢流阀的额定流量为1l/min,其具有五个压力调节范围。
对于最小范围,其最小设定值为2bar,而对于最大范围,其最大设定值为350bar。
先导式比例溢流阀当先导式溢流阀用作先导阀时,阻尼活塞上通常带P口或T口,其大小与主阀相对应。
比例压力控制阀350 bar200 l/minKCG -6350 bar400 l/minKCG -8溢流阀350 bar200 l/minKXG -6350 bar300 l/minKXG -8减压阀比例方向阀电磁换向阀和比例方向阀DG4V -3尽管电磁换向阀与比例方向阀非常相似,但在它们之间很少有共同之处,不过,主要差别还是在电磁铁和阀芯上。
KDG4V -3比例电磁铁为了减少迟滞,衔铁由轴承(A 和B )支撑。
因残余磁力的影响,非铁垫片(C )可防止衔铁“粘附”到磁极片上。
为了改善比例电磁铁的稳定性和润滑B 处的轴承,比例电磁铁末端带有放气孔,以确保导磁套内完全充满油。
ABCD阀芯为了无级调节流量,比例阀阀芯上带有V形槽。
辅助的两个凸台有助于防止污物进入到比例电磁铁中。
l / min @ 10 bar P (P ⌫A + B ⌫T)比例方向阀(无反馈)37132028KDG4V -3305065KDG4V -5◆低成本,适合于振动小,简单速度控制的场合;◆结构简单,功率放大器成本低。
⽐例阀溢流阀详细介绍直动式⽐例溢流阀直动式⽐例溢流阀的⼯作原理及结构见图3-2,。
这是⼀种带位置电反馈的双弹簧结构的直动式溢流阀。
它于⼿调式直动溢流阀的功能完全⼀样。
其主要区别是⽤⽐例电磁铁取代了⼿动弹簧⼒调节组件。
如图3-2a所⽰,它主要包括阀体6,带位置传感器1、⽐例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。
当电信号输⼊时,电磁铁产⽣相应的电磁⼒,通过弹簧座3加在调压弹簧4和阀芯上,并对弹簧预压缩。
此预压缩量决定了溢流压⼒。
⽽压缩量正⽐输⼊电信号,所以溢流压⼒也正⽐于输⼊电信号,实现对压⼒的⽐例控制。
弹簧座德实际位置由差动变压器式位移传感器1检测,实际值被反馈到输⼊端与输⼊值进⾏⽐较,当出现误差就由电控制器产⽣信号加以纠正。
由图3-2b所⽰的结构框图可见,利⽤这种原理,可排除电磁铁摩擦的影响,从⽽较少迟滞和提⾼重复精度等因素会影响调压精度。
显然这是⼀种属于间接检测的反馈⽅式。
ab图3-2 带位置电反馈的直动式溢流阀a)⼯作原理及结构b)结构框图1—位移传感器2—⽐例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压⼒等级,⽽⽐例溢流阀却不能。
由于⽐例电磁铁的推⼒是⼀定的,所以不同的等级要靠改变阀座的孔径来获得。
这就使得不同压⼒等级时,其允许的最⼤溢流量也不相同。
根据压⼒等级不同,最⼤过流量为2~10L/min。
阀的最⼤设定压⼒就是阀的额定⼯作压⼒,⽽设定最低压⼒与溢流量有关。
这种直动式的溢流阀除在⼩流量场合下单独作⽤,作为调节元件外,更多的是作为先导式溢流阀或减压阀的先导阀⽤。
另外,位于阀底部德调节螺钉8,可在⼀定范围内,调节溢流阀的⼯作零位。
先导式⽐例溢流阀1.结构及⼯作原理图3-3所⽰为⼀种先导式⽐例溢流阀的结构图。
它的上部位先导级6,是⼀个直动式⽐例溢流阀。
下部为主阀级11,中部带有⼀个⼿调限压阀10,⽤于防⽌系统过载。
当⽐例电磁铁9通有输⼊信号电流时,它施加⼀个直接作⽤在先导阀芯8上。
《比例溢流阀工作原理》1. 电磁铁的作用:比例溢流阀内部有一个电磁铁,当输入电流信号时,电磁铁会产生磁力,吸引阀芯向阀座移动,从而打开或关闭阀口。
2. 弹簧的作用:比例溢流阀内部还有一个弹簧,它用于产生反向力,与电磁力相互作用。
当电磁力大于弹簧力时,阀芯会向阀座移动,打开阀口;当弹簧力大于电磁力时,阀芯会向相反方向移动,关闭阀口。
3. 液压油的作用:当阀口打开时,液压油会通过阀口流动,从而实现压力的调节。
当阀口关闭时,液压油无法流动,压力无法释放,从而保持系统压力稳定。
4. 压力传感器的反馈:比例溢流阀内部还配备了一个压力传感器,用于实时监测系统中的压力。
当系统压力超过设定值时,压力传感器会输出信号,通过控制电路调整电磁铁的电流信号,从而调节阀芯的位置,使系统压力保持在设定值范围内。
《比例溢流阀工作原理》1. 电磁铁的作用:比例溢流阀内部有一个电磁铁,当输入电流信号时,电磁铁会产生磁力,吸引阀芯向阀座移动,从而打开或关闭阀口。
这个过程就像是一位画家在画布上挥洒色彩,精确地控制着液压系统中的压力。
2. 弹簧的作用:比例溢流阀内部还有一个弹簧,它用于产生反向力,与电磁力相互作用。
当电磁力大于弹簧力时,阀芯会向阀座移动,打开阀口;当弹簧力大于电磁力时,阀芯会向相反方向移动,关闭阀口。
这个过程就像是一位舞者在舞台上翩翩起舞,优雅地调节着液压系统中的压力。
3. 液压油的作用:当阀口打开时,液压油会通过阀口流动,从而实现压力的调节。
当阀口关闭时,液压油无法流动,压力无法释放,从而保持系统压力稳定。
这个过程就像是一位水手在海上航行,灵活地操控着液压系统中的压力。
4. 压力传感器的反馈:比例溢流阀内部还配备了一个压力传感器,用于实时监测系统中的压力。
当系统压力超过设定值时,压力传感器会输出信号,通过控制电路调整电磁铁的电流信号,从而调节阀芯的位置,使系统压力保持在设定值范围内。
这个过程就像是一位医生在为病人诊断,实时监测液压系统中的压力,确保系统的稳定运行。
电液比例溢流阀的工作原理电液比例溢流阀是一种常见的液压元件,它通过控制液压系统中的流量来实现对液压执行元件的控制。
它是利用电磁阀和液压阀相结合的一种技术,可以根据电信号的大小来控制液压系统中的流量大小。
电液比例溢流阀的工作原理可以简单描述为:当控制电压信号作用于电磁阀时,电磁阀会打开或关闭,从而改变液压阀的开度。
液压阀的开度决定了液压系统中流过的流量大小。
当电磁阀打开时,液压阀开度增大,流过的流量也相应增大;当电磁阀关闭时,液压阀开度减小,流过的流量也相应减小。
通过不断调节电磁阀的开闭状态,就可以实现对液压系统中流量的精确控制。
电液比例溢流阀的核心部件是电磁阀和液压阀。
电磁阀通常由铁芯、线圈、阀芯和弹簧等组成。
当控制电压信号作用于线圈时,电磁阀的铁芯会受到电磁力的作用,从而使阀芯打开或关闭。
液压阀由阀芯和阀座组成,当阀芯向开口方向移动时,流经阀座的液体流量增大;当阀芯向关闭方向移动时,流经阀座的液体流量减小。
通过调节阀芯的位置,就可以实现对流量的调节。
电液比例溢流阀广泛应用于工程机械、冶金设备、船舶、航空航天等领域。
它具有以下几个特点:1. 精确控制:电液比例溢流阀可以根据电信号的大小来控制液压系统中的流量大小,具有精确的控制性能。
2. 灵活性:电液比例溢流阀可以根据实际需要对流量进行调节,适应不同工况的要求。
3. 高效性:电液比例溢流阀的控制方式可以实现对系统流量的准确控制,从而提高系统的工作效率。
4. 可靠性:电液比例溢流阀采用了先进的电磁阀和液压阀技术,具有较高的可靠性和稳定性。
总结起来,电液比例溢流阀通过控制液压系统中的流量来实现对液压执行元件的精确控制。
它具有精确控制、灵活性、高效性和可靠性等特点,广泛应用于各个领域。
随着科技的不断进步,电液比例溢流阀的性能将会不断提升,为液压系统的控制提供更加可靠和高效的解决方案。
比例溢流阀的工作原理
比例溢流阀通过调节阀芯的开度来控制流体的流量,从而实现流量的比例调节。
其工作原理如下:
1. 比例溢流阀由液压电磁换向阀和比例调节阀两部分组成。
液压电磁换向阀用于控制压力油的流向,比例调节阀则根据控制信号调节压力油的流量。
2. 控制信号由外部输入,经过电磁换向阀控制液压油的流向。
当控制信号增加时,电磁换向阀将压力油引导到比例调节阀的一侧,使其输油开口增大;当控制信号减小时,电磁换向阀将压力油引导到比例调节阀的另一侧,使其输油开口减小。
3. 压力油经过比例调节阀的开口进入溢流阀的阀芯孔道,进而流入阀内腔。
在阀内腔的作用下,压力油通过溢流口流出溢流阀,返回至油箱。
4. 当输入流量增加时,阀芯会随着流量的增大而自动打开更大的开口,进而使得更多的流体通过阀芯孔道流出,以保持压力稳定。
5. 当输入流量减小时,阀芯会缩小开口,减少通过阀芯孔道的流体量,从而维持压力稳定。
比例溢流阀通过不断调整开口大小,能够实现对流量的精确控制,并能在工作过程中实时调节,以适应不同工作条件下的要求。
比例阀比例溢流阀比例阀(Proportional Valve)和比例溢流阀(ProportionalRelief Valve)都属于流体控制阀门的一种,用于调节和控制流体的流量和压力。
两者相似之处在于都可以根据输入信号来控制输出的流量或压力,并且可以实现精确的流量和压力控制。
但是,在使用和应用方面存在一些显著的差异。
首先,比例阀是通过调节阀芯的开度来控制流量的。
它通常由一个线性或非线性的电动执行器驱动,例如电磁阀或伺服阀。
通过改变执行器的输入信号,可以精确地控制阀芯的位置和开度,从而实现对流量的控制。
比例阀在工业自动化系统中广泛应用,尤其适用于液压系统和气动系统。
比例溢流阀是通过调节溢流阀口的大小来控制压力的。
它通常由一个调节阀芯和一个溢流口组成。
当流体压力超过设定压力时,阀芯会打开溢流口,从而减少压力。
通过改变阀芯的位置和溢流口的尺寸,可以精确地调节设备工作时的压力。
比例溢流阀主要应用于液压系统,特别是在需要将过剩的流体引导到油箱或回路中的应用中。
在使用方面,比例阀主要用于流量控制,特别是在流量要求变化较大的系统中。
由于比例阀对输入信号的变化较为敏感,因此可以快速响应并调整输出流量,从而满足不同工况下的流量需求。
比例阀广泛应用于自动化机械设备、工程机械和船舶等领域。
而比例溢流阀主要用于压力控制,特别是在压力稳定性要求较高的系统中。
由于比例溢流阀可以根据压力信号自动调整阀口的大小,因此可以有效地控制系统的工作压力,并防止压力过高损坏设备。
比例溢流阀广泛应用于液压机床、液压系统等领域。
总之,比例阀和比例溢流阀在流体控制方面都有重要作用,但在控制对象(流量或压力)和应用场景上有所不同。
根据具体的工况和要求,选择适合的控制阀门非常重要,可以确保系统的稳定性和正常运行。
ATOS比例溢流阀RZMO-REB-P-NP-010/210/I原理atos比例溢流阀工作原理是:比例溢流阀通过弹蓄力的大小改变溢流压力大大小变化,比例电磁铁作用在弹蓄上的力可以按比例调整,所以就输入信号变化比例益流阀的压力也会变化。
atos柱塞泵,atos叶片泵,atos齿轮泵,atos伺服阀,atos比例阀,atos电磁阀,atos换向阀,atos控制阀,atos放大器等系列产品atos比例溢流阀简介atos溢流阀与比例溢流阀一样,都有一个阀芯,阀芯的一端是液压油产生的压力,另一端是机械力。
普通溢流阀通过调节弹蓄力,来调整液压压力。
而比例益流阀是电磁铁直接产生推力,作用在阀芯上,电磁铁上的输入电压可以在0-24伏之间变化,产生的推力就随之变化,从而得到连续变化的液压压力。
因为比例电磁铁的推力不大,所以直动式比例溢流阀的流量很小,压力70兆帕时,流量只有1升/分钟左右。
需要大流量比例阀的时候,要把这个比例阀做先导阀,还要配一个大通径的溢流阀。
溢流阀和安全阀是溢流阀起溢流稳压作用和限压保护作用时的两个不同称谓,当溢流阀起溢流稳压作用时称溢流阀,起限压保护作用时称安全阀。
怎么区分呢?从以下两个方面来判别:atos比例益流阀分析1.看液压回路的构成在定量泵调速系统中,由于泵的供油流量是一定的,当通过节流阀进行流量调节(节流调速过程)时,多余的流量则从溢流阀溢流回油箱,这时溢流阀一方面起调定系统压力的作用,另一方面在节流阀进行流量调节时起溢流稳压作用,溢流阀在这类工作过程中是开启的(常开)。
而在变量泵系统中,速度的调节是通过改变泵的流量来实现的,这个过程中,没有多余的流量从溢流阀溢出,溢流阀不开启(常闭)。
只有当负载压力达到或超过溢流阀的调定压力时,溢流阀才开启、溢流,使系统压力不再升高,起限定系统高压力,保护液压系统的作用,像这种情况下溢流阀我们称作为安全阀。
由上分析可知,在调速回路中,如果是定量泵供油系统,则益流阀起溢流稳压作用,如果是变量泵供油系统,溢流阀起限压保护作用,作安全阀用。
比例压力溢流阀,先导式安装面按DIN 24340 A型和ISO 4401系统限压阀比例电磁铁操作底板安装型号DBET 和DBETE 比例溢流阀,直动式规格6型号DBET 和DBETE比例溢流阀,直动式安装面按DIN 24340 A型和ISO 4401系统限压阀比例电磁铁操作底板安装用于DBETE型的集成电控器(OBE)线性压力/指令值特性曲线提供起螺丝插装阀型号DBET 比例溢流阀,直动式,带位置反馈规格6安装面按ISO 4401用于DBETBEX型的集成电位器(OBE)比例电磁铁操作通过电磁铁电枢位置进行调节型号KBPS 比例溢流阀,直动式(高性能)规格8先导阀直动阀,用于限制系统压力比例电磁铁操作带中心螺纹和可拆卸线圈的比例电磁铁起螺丝插装阀在电控器上外部对指令值/压力特性曲线进行很好的平衡如果遇到断电,可得到最小("A")或最大("B")压型号(Z)DBE 和(Z)DBEE 比例溢流阀,先导式规格6安装面按DIN 24340 A型和ISO 4401用于限制系统压力的阀比例电磁铁操作底板安装,DBE和DBEE型叠加型,ZDBE和ZDBEE型集成电控器(OBE),用于DBEE and ZDBEE型线性压力/指令值特性曲线型号DBE(M)和DBE(M)E 比例溢流阀/先导式规格10至32安装面按DIN 24340 E型用于限制系统压力的阀比例电磁铁操作底板安装DBEM 和DBEME型的最大溢流功能DBEE 和DBEME型的集成电控器(OBE)线性压力/指令值特性曲线(规格10和25)型号DBE 比例溢流阀,先导式规格6和10规格6:安装面按ISO 4401规格10:安装面按ISO 5781-AG-06-2-A用于限制系统压力的阀DBEBE型的集成电控器(OBE)比例电磁铁操作通过电磁铁电枢位置进行调节型号KBVS 比例溢流阀,先导式(高性能)规格3用于限制系统压力的先导阀比例电磁铁操作有中心螺纹和可拆卸线圈的比例电磁铁起螺丝插装阀在电控器上外部对指令值/压力特性曲线进行很好的平衡如果遇到断电,可得到最小("A")或最大("B")压DBD.10G1X/.../12346244DBD.10G1X/ (423766)DBD.10P1X/ (428978)DBD.10P1X/...V/12597412DBD.15G1X/.../12347259DBD.15G1X/ (428979)DBD.20G1X/.../12360029DBD.20G1X/ (423747)DBD.20P1X/ (423748)DBD.30G1X/.../12336077DBD.30P1X/ (435108)DBD.6G1X/.../12347095DBD.6G1X/.../12SO43A-883AUS00876854 DBD.6P1X/ (429159)DBDA10G1X/100/12425678DBDA10G1X/100423860DBDA10G1X/25/12US00872400DBDA10G1X/25V/12US00855256DBDA10G1X/315/12US00875636DBDA10G1X/400V/12US00912229 DBDA10G1X/50/12DBDA10K1X/100425161DBDA10K1X/100V460667DBDA10K1X/200425162DBDA10K1X/25430305DBDA10K1X/25V493801DBDA10K1X/315425164DBDA10K1X/315V434865DBDA10K1X/400425165DBDA10K1X/50425966DBDA10K1X/630426835DBDA10P1X/25/12US00878318DBDA10P1X/315/12US00893070DBDA10P1X/400/12US00893940DBDA10P1X/50/12US00875589DBDA15G1X/25V/12970706DBDA15G1X/50V/12US00899654DBDA20G1X/100436044DBDA20G1X/50/12DBDA20K1X/100423871DBDA20K1X/100V381021DBDA20K1X/25463844DBDA2K2X/315208779DBDA6G1X/100/12775594DBDA6G1X/100425076DBDA6G1X/100V/12US00858535DBDA6G1X/200/12US00853904DBDA6G1X/200426477DBDA6G1X/200V/12538478DBDA6G1X/25/12US00857484DBDA6G1X/25432465DBDA6G1X/315/12965226DBDA6G1X/315V/12US00856971 DBDA6G1X/400428382DBDA6G1X/400V420662DBDA6G1X/50/12US00854507 DBDA6K1X/100425080DBDA6K1X/200425081DBDA6K1X/25423780DBDA6K1X/315425082DBDA6K1X/315V334105DBDA6K1X/400428387DBDA6K1X/50425083DBDA8G1X/50VDBDH10G1X/100/12781324 DBDH10G1X/100424188DBDH10G1X/100V/12US00863998 DBDH10G1X/100V403701DBDH10G1X/200/12US00850999 DBDH10G1X/200424178DBDH10G1X/200V/12567596 DBDH10G1X/25/12395057 DBDH10G1X/25V/12DBDH10G1X/315/12369758 DBDH10G1X/315424189DBDH10G1X/400/12369757 DBDH10G1X/400V/12US00856141 DBDH10G1X/50/12973016 DBDH10G1X/50V/12US00856475 DBDH10G1X/630/12352663 DBDH10G1X/630/12SO292 DBDH10G1X/630V/12SO292 DBDH10K1X/100423891DBDH10K1X/100V478420DBDH10K1X/200424190DBDH10K1X/200V437466DBDH10K1X/25435222DBDH10K1X/25V406900DBDH10K1X/315424183DBDH10K1X/315V471398DBDH10K1X/400424184DBDH10K1X/400V343869DBDH10K1X/50424185DBDH10K1X/50V478419DBDH10K1X/630433807DBDH10P1X/100/12US00870646 DBDH10P1X/100426901DBDH10P1X/315/12US00856863 DBDH10P1X/400/12704056 DBDH10P1X/400V/12US00903207 DBDH10P1X/50/12US00841293 DBDH15G1X/100/12951906 DBDH15G1X/100V526571DBDH15G1X/200V/12US00908935 DBDH15G1X/25/12US00916972 DBDH15G1X/25V/12US00859724 DBDH15G1X/50/12951905 DBDH15G1X/50V/12562029 DBDH20G1X/100/12US00855703 DBDH20G1X/200/12US00855704 DBDH20G1X/200V/12US00878334 DBDH20G1X/25431964DBDH20G1X/25V/12US00852760 DBDH20G1X/315/12US00857020 DBDH20G1X/315V/12US00855865 DBDH20G1X/400/12US00864558 DBDH20G1X/400V/12US00851355 DBDH20G1X/50424108DBDH20K1X/100424109DBDH20K1X/100V478421DBDH20K1X/200E769618DBDH20K1X/25V334729DBDH20K1X/50424112DBDH20K1X/50V473979DBDH25G1X/100/12US00912709 DBDH30G1X/25/12US00910043 DBDH30K1X/100424241DBDH30K1X/25445875DBDH30P1X/100/12774983 DBDH30P1X/200/12US00908560 DBDH6G1X/100/12366796 DBDH6G1X/100424195DBDH6G1X/100V/12US00851085 DBDH6G1X/100V476358DBDH6G1X/130EDBDH6G1X/140E769396DBDH6G1X/200/12345310 DBDH6G1X/200424196DBDH6G1X/200V441778DBDH6G1X/25/12393748DBDH6G1X/25/12SO43A-931AUS00901982 DBDH6G1X/25426897DBDH6G1X/315/12458278DBDH6G1X/315/12SO43A-931AUS00866037 DBDH6G1X/315424197DBDH6G1X/315JV/12923476DBDH6G1X/315V/12387940DBDH6G1X/315V427605DBDH6G1X/400/12385305DBDH6G1X/400424348DBDH6G1X/400V/12395059DBDH6G1X/50/12347546DBDH6G1X/50424198DBDH6G1X/50V/12US00853736DBDH6K1X/100424199DBDH6K1X/140E769485DBDH6K1X/170E769487DBDH6K1X/200424200DBDH6K1X/200V468547DBDH6K1X/25427600DBDH6K1X/25SO127DBDH6K1X/280E776422DBDH6K1X/315424201DBDH6K1X/315E769568DBDH6K1X/315V447890DBDH6K1X/400424202DBDH6K1X/400V476862DBDH6K1X/50424734DBDH6K1X/50V478418DBDH6P1X/100424246DBDH6P1X/200427242DBDH6P1X/315424266DBDH6P1X/315V361835DBDH6P1X/400434128DBDH6P1X/50V428843DBDH8G1X/200V/12582716DBDH8G1X/400/12516549DBDS10G1X/100/12341363DBDS10G1X/100424738DBDS10G1X/100E769619DBDS10G1X/100V/12349041DBDS10G1X/200424140DBDS10G1X/200V/12343963DBDS10G1X/200V424741DBDS10G1X/210E769379DBDS10G1X/25/12351411DBDS10G1X/25423743DBDS10G1X/25V/12340153DBDS10G1X/25V423889DBDS10G1X/315/12377746DBDS10G1X/315424742DBDS10G1X/315E769430DBDS10G1X/315V/12340488DBDS10G1X/315V/12EDBDS10G1X/315V424743DBDS10G1X/400/12342738DBDS10G1X/400424744DBDS10G1X/400V/12395060DBDS10G1X/400V437349DBDS10G1X/50/12347687DBDS10G1X/50424745DBDS10G1X/50V424146DBDS10G1X/630/12SO292DBDS10K1X/100424147DBDS10K1X/100V424148DBDS10K1X/160E769414DBDS10K1X/200424149DBDS10K1X/200V427940DBDS10K1X/230VE772555DBDS10K1X/25420276DBDS10K1X/25P1582639DBDS10K1X/25V462393DBDS10K1X/315424150DBDS10K1X/315V424151DBDS10K1X/400424152DBDS10K1X/400E769437DBDS10K1X/400V4574204WRZ25W1-220-5X/6A24NK4/D3M4WRZ25W1-220-5X/6A24N9ETK4/D3MR 4WRZ25EA325-5X/6A24NETK4/M4WRZ25EA325-5X/6A24NEK4/M4WRZ25E325-7X/6EG24N9K4/M4WRZ25E325-7X/6EG24N9ETK4/M4WRZ25E325-7X/6EG24N9EK4/M4WRZ25E325-7X/6EG24N9EK4/M4WRZ25E325-7X/6EG24N9EK4/D3M4WRZ25E325-7X/6EG24ETK4/M4WRZ25E325-5X/6A24NEK4/M4WRZ25E325-5X/6A24N9EK4/D3M4WRZ25E220-7X/6EG24N9TK4/M4WRZ25E220-5X/6A24NETK4/M4WRZ25E1-325-7X/6EG24N9K4/D3M4WRZ25E1-325-7X/6EG24N9ETK4/M4WRZ25E1-325-7X/6EG24N9EK4/D3M4WRZ25E1-325-7X/6EG24N9EK4/D3M4WRZ25E1-220-7X/6EG24N9K4/M4WRZ25E1-220-7X/6EG24N9K4/M4WRZ16W8-150-7X/6EG24N9TK4/M4WRZ16W8-150-7X/6EG24N9TK4/D3M 4WRZ16W8-150-7X/6EG24N9K4/V4WRZ16W8-150-7X/6EG24N9K4/M4WRZ16W8-150-7X/6EG24N9K4/D3V4WRZ16W8-150-7X/6EG24N9K4/D3M4WRZ16W8-150-7X/6EG24N9K4/D3M4WRZ16W8-150-7X/6EG24N9ETK4/M4WRZ16W8-150-7X/6EG24N9ETK4/D3V 4WRZ16W8-150-7X/6EG24N9ETK4/D3M 4WRZ16W8-150-7X/6EG24N9ETK4/D3M 4WRZ16W8-150-7X/6EG24N9EK4/M4WRZ16W8-150-7X/6EG24N9EK4/D3V4WRZ16W8-150-7X/6EG24N9EK4/D3V4WRZ16W8-150-7X/6EG24N9EK4/D3M 4WRZ16W8-150-7X/6EG24N9EK4/D3M 4WRZ16W8-100-7X/6EG24N9K4/V4WRZ16W8-100-7X/6EG24N9K4/M4WRZ16W8-100-7X/6EG24N9K4/M4WRZ16W8-100-7X/6EG24N9K4/D3M4WRZ16W8-100-7X/6EG24N9ETK4/D3M 4WRZ16W8-100-7X/6EG24N9ETK4/D3M 4WRZ16W8-100-7X/6EG24N9EK4/M4WRZ16W8-100-7X/6EG24N9EK4/D3M 4WRZ16W6A150-7X/6EG24N9ETK4/D3M 4WRZ16W6A150-7X/6EG24ETK44WRZ16W6-150-7X/6EG24N9K4/M4WRZ16W6-150-7X/6EG24N9K4/D3M4WRZ16W6-150-7X/6EG24N9K4/D3M4WRZ16W6-150-7X/6EG24N9ETK4/M4WRZ16W6-150-7X/6EG24N9ETK4/D3M4WRZ16W6-150-7X/6EG24N9ETK4/D3M4WRZ16W6-150-7X/6EG24N9EK4/M4WRZ16W6-150-7X/6EG24N9EK4/D3M4WRZ16W6-100-7X/6EG24N9K4/M4WRZ16W6-100-7X/6EG24N9K4/D3M4WRZ16W6-100-7X/6EG24N9ETK4/M4WRZ16W6-100-7X/6EG24N9ETK4/D3V4WRZ16W6-100-7X/6EG24N9ETK4/D3M防爆阀R900619398 4WS2EM10-5X/60B11ET315K31DVR900618307 4WS2EM10-5X/20B11-210K31EVR900617993 4WS2EM6-2X/20B12ET210K17EVR900617678 4WS2EM6-2X/5B12ET210K17EVR900616810 4WSE3EE16-1X/100B8ET315K9EVR900596308 4WS2EM10A-4X/2B2ET315K8DMR900595797 4WS2EM10-4X/10B1ET315CAMR900585797 4WS2EM10-4X/75B3ET315K8DMR900584270 4WS2EM10-4X/10B3ET315K8A V-7R900583336 4WS2EM10-4X/20B2ET315K8EMR900582609 4WS2EM10-4X/30B2ET315K0DM-60R900576452 4WSE3EE16-1X/300B9ET315K9EMR900568584 4WS2EM10A-4X/45B3ET315K8EMR900567828 4WSE3EE16-1X/300B9-315K9EMR900565557 4WSE2ED16-2X/100B8T315K9EMR900560820 4WS2EM10-4X/45B2ET315K8EVR900560353 4WS2EB10-4X/10B2ET70K8AMR900556374 VT 17010-1X/0 (MOD.VT-SR1/0 4WS2EM10)R900555506 4WSE2ED16-2X/150B9ET315K9EMR900555078 VTS 0616-1X/SR92/0/4WS2EM10R900551017 4WS2EM10A-4X/10B2ET315K8DMR900543149 BAUSATZ 4WSE2ED 16-24/100B9.315K9.M 1.ST R900542431 BAUSATZ 4WSE3EE 32 -40/ STECKERR900542429 BAUSATZ 4WSE3EE 16 -10/ STECKERR900542288 BAUSATZ 4WS2EM 16 -24/150B12.315K8M 1.ST R900540676 BAUSATZ 4WS2E. 10 .-42/ STEUEREINHEITR900540227 PLATTE 4WS2EB 10 .-41/E.MR900534062 4WS2EB10-4X/60B2E70K8DMR900526719 4WS2EM10-4X/45B2ET315K8EMR900524418 4WS2EM10-4X/2B2ET315K8DMR900522193 4WS2EM16-2X/150B12T210K8EMR900520413 4WS2EM10-4X/10B3ET315K8AMR900513964 4WSE3EE16-1X/200B8-315K9EMR900510650 4WS2EM10-4X/20B2T315K8DMR900508857 4WS2EM10-4X/45B2ET315K8BMR900506180 4WSE3EE16-1X/200B8-315K9EVR900505743 4WS2EB10-4X/10B2ET140K8AMR900501001 4WS2EM10-4X/10B2ET315K8BM-52R900472884 4WS2EM10-4X/30B3ET315K8AM-10R900472869 4WS2EM10-4X/30B2ET315K8AMR900472730 4WS2EM10-4X/5B3ET315K8DMR900470068 4WS2EM10-4X/45B3ET315K8DMR900448828 4WS2EM10-4X/30B2ET315K0DM-53R900448827 4WS2EM10-4X/10B2ET315K0DM-53R900444077 4WS2EM10-4X/30B2ET315K8DVR900443028 4WS2EM10-4X/10B2ET315K8DVR900441328 4WS2EM10-4X/60B1ET315K8AMR961001956 DICHTUNGSSATZ 10A-MO/RN 4WS2E.10-4X/ R961001954 DICHTUNGSSATZ 10A-VO/RN 4WS2E.10-4X/ R901139385 4WS2EM6-2X/20B11ET315K17EV-100R901136727 4WSE2EM6-2X/15B9ET210K17EVR901132770 4WSE2EM10-5X/90B9-315K31DVR901130249 4WSE2EM10-5X/45B13ET315K31EVR901129427 4WSE3EE16-1X/0B8-315K9DV-132R901129426 4WSE3EE32-4X/0B8-315K9DV-131R901128713 4WSE2ED10-5X/30B8-315K31EV-121R901128712 4WSE2ED10-5X/75B8-315K31EV-116R901127976 4WS2EM10-5X/20B11T210K31DVR901125423 4WSE3EE16-1X/300B8-315K9DV-122R901122489 4WSE3EE25-2X/400B8-315K9DV-122R901120159 4WS2EM10-5X/20B11T315K31CV-102R901119977 4WS2EM10-5X/30B11ET210K31DVR901119296 4WS2EM10-5X/10B11T210K31CV-102R901119176 4WS2EM10-5X/60B11ET210K31AVR901119156 4WS2EM10-5X/75B11XHET210K31EV-100R901117716 4WSE3EE25-2X/400B8-315K9DVR901116633 4WS2EM10-5X/5B11XHET315K31EV-100R901114562 4WSE2ED10-5X/10B9T315K31DVR901114271 4WS2EM10-5X/45B11T315K8CV-104R901113388 4WS2EM10-5X/30B11ET315K8DVR901112369 4WSE3EE16-1X/300B9ET315K9DM-127R901111502 4WSE3EE25-2X/500B8ET210K9EV-129R901111253 4WSE3EE25-2X/300B9T210K9EVR901110839 4WSE3EE16-1X/300B8-315K9DVR901108852 4WS2EM10-5X/60B11XHE315K31EVR901108851 4WS2EM10-5X/75B11XHE315K31EVR901107316 4WSE3EE16-1X/200B8-315K9EV-118R901105059 4WSE2ED10-5X/30B13ET315K31EVR901103913 4WSE2EE10-4X/60B8ET315K9EV-73R901103896 4WSE2ED10-5X/45B13T210K31EVR901103115 4WSE2EM6-2X/5B8ET210K17EVR901102082 4WSE3EE25-2X/500B8ET210K9EVR901101919 4WS2EM10-5X/20B11XHET315K31EV-100R901101469 4WS2EM10-5X/75B11T315K8CV-104R901100588 4WSE2ED10-5X/20B9T210K31EVR901098531 4WSE3EE16-1X/150B9-210K9EV-118R901098304 4WS2EM10-5X/10B11XHET315K31EV-100R901098041 4WS2EM10-5X/30B11ET315K31A VR901097271 4WS2EM10-4X/60B1T315K8EVR901097114 4WSE3EE32-4X/500B9-315K9DVR901096801 BETRIEBSANLEITUNG4WS2EM10-5X/XH-102EU R901096782 BETRIEBSANLEITUNG 4WS2EM10-5X/XH-100EU R901096781 4WS2EM10-5X/30B11VH1ET315K31DV-114R901096114 4WS2EM10-5X/5B11ET315K31DVR901095313 4WS2EM10-5X/20B11T315K31EVR901095275 4WSE3EE32-4X/700B9ET315K9EVR901091476 4WS2EM6-2X/25B11ET315K17EVR901091443 4WS2EM10-5X/10B11T315K8A VR901086626 4WS2EM10-5X/90B11XHET315K31EVR901083564 4WSE2EM6-2X/15B8ET315K17EVR901082071 4WSE3EE25-2X/400B8T210K9EVR901081620 4WS2EE10-4X/20B2T70K8DVR901079357 4WS2EM10-4X/45B2ET315K8EV-10R901078195 4WS2EM10-4X/30B1ET315K8DVR901077583 4WS2EM10-5X/20B11ET210K8DVR901075694 4WS2EM10-5X/30B11T315K31A VR901072949 4WSE3EE16-1X/300B8T315K9EVR901070225 4WS2EM10-5X/20B11T315K8EVR901068705 4WS2EM6-2X/10B11XNET315K17EV-102R901068386 4WS2EM10-5X/45B11E210K8A VR901066652 4WS2EM10-5X/60B11ET315K31CV-114R901066564 4WS2EM10-5X/30B11XHET315K31EVR901066412 4WS2EM10-5X/20B11XNT315K31EV-102R901066145 4WS2EM10-5X/75B11ET315K8DVR901065784 4WS2EM10-5X/20B11ET315K8DVR901064933 4WSE3EE16-1X/100B8-210K9EVR901064745 4WSE2EM10-5X/20B9ET210K31EVR901062358 4WSE2EM10-5X/60B9E315K31EVR901060900 4WSE2EM10-5X/60B9ET210K31EVR901060892 4WS2EM10-5X/45B11T315K31CV-114R901060779 4WSE2ED10-5X/20B9T315K31EVR901060775 4WS2EM10-5X/30B11-210K8A VR901060253 4WSE3EE16-1X/300B9E210K9EVR901059697 4WS2EM10-5X/20B11T315K31DVR901057198 4WSE3EE16-1X/200B8ET315K9EVR901056159 4WS2EM10-5X/60B11ET210K8DVR901052959 4WSE2EM10-5X/75B13T315K31EVR901052147 4WS2EM10-5X/5B11XHET315K31EVR901051654 4WSE3EE16-1X/150B9T315K9EVR901051002 4WSE3EE16-1X/200B8-315K9DV-122R901046075 4WS2EM10-5X/60B11T315K31DVR901044371 4WSE3EE16-1X/100B8T315K9EV-118R901042538 4WS2EM10-5X/60B11ET315K31EV-102R901042537 4WS2EM10-5X/20B11ET315K31EV-102R901042530 4WS2EM10-5X/10B11ET315K31EV-102R901040717 4WS2EM10-5X/5B11ET315K8EVR901039619 4WS2EM10-5X/75B11XHT315K31EVR901038987 4WS2EM6-2X/10B11XNET315K17EV-100R901038907 BETRIEBSANLEITUNG 4WS2EM10-5X/XH-104EU R901037413 4WSE2ED10-5X/45B9ET315K31EV-102R901035207 BETRIEBSANLEITUNG 4WS2EM6-2X/XN-102EU R901035195 BETRIEBSANLEITUNG 4WS2EM6-2X/XN-100EU R901034450 BETRIEBSANLEITUNG 4WS2EM10-5X/XN-114EU R901034449 BETRIEBSANLEITUNG 4WS2EM10-5X/XN-102EU R901034448 BETRIEBSANLEITUNG 4WS2EM10-5X/XN-100EU R901032922 4WS2EM10-5X/75B11XHET315K31DVR901030853 4WS2EM6-2X/15B11ET210K17EVR901030788 4WS2EM16-2X/150B12T315K8CVR901029927 4WS2EM10-5X/75B11XHET315K31EVR901029926 4WS2EM10-5X/45B11XHET315K31EVR901029799 4WS2EM10-5X/30B11T315K31CVR901027809 4WSE2EM10-5X/5B9T315K31EVR901027808 4WSE2EM10-5X/45B9T315K31EVR901024442 4WS2EM10A-4X/20B3T315K8DVR901024002 4WSE2ED10-5X/90B13T315K31EVR901020281 4WS2EM10-5X/45B11T315K8EVR901020256 4WS2EM10-5X/60B11ET315K8DVR901018760 4WSE2EM10-5X/20B9T315K31EVR901017639 BETRIEBSANLEITUNG4WS2EM10-5X/XH-EUR901017598 4WS2EM10-4X/30B2ET315K8EMR901015625 4WSE2ED10-5X/20B9-315K31EVR901011692 4WS2EM10-5X/20B11XHET315K31EVR901011569 4WS2EM10-5X/45B11ET315K8DVR901010583 BETRIEBSANLEITUNG4WS2EM6-2X/XN-EU R901009654 4WS2EM6-2X/5B11XNET315K17EV-102R901009199 4WS2EM10-5X/45B11ET210K31EV-116R901008831 4WS2ED10-5X/75B11-315K31EV-117R901007772 4WS2EM6-2X/20B11XNET315K17EV-100R901007771 4WS2EM10-5X/60B11XNT315K31CV-114R901007770 4WS2EM10-5X/75B11XNT315K31CV-114R901007768 4WS2EM6-2X/20B11XNET315K17EV-102R901007754 4WSE2ED10-5X/45B13T315K9EVR901007741 4WSE2ED10-5X/30B13T315K9EVR901006867 4WS2EM10-5X/45B11ET210K8A VR901006460 4WSE3EE16-1X/100B8-315K9EV-120R901006219 4WSE2ED10-5X/5B9ET315K31EVR901006218 4WSE2EM10-5X/5B9ET315K31EVR901006216 4WSE2EM10-5X/10B9ET315K31EVR901006100 4WS2EM10-4X/45B2ET315K8DM-59R901004739 4WSE3EE25-2X/500B8-315K9EMR901004485 4WS2EM6-2X/0B12ET315K17EV-113R901003060 4WS2EM10-5X/45B11T315K31EVR901003007 4WS2EM10-5X/20B11ET315K31A VR901002262 4WSE3EE16-1X/150B8-315K9DVR901000334 4WSE3EE16-1X/150B8-315K9EVR901000155 4WS2EM6-2X/5B11ET315K17DVR900979140 4WS2EM16-2X/200B12ET210K8EVR900978878 4WSE2EM10-5X/45B9ET315K31BVR900978618 4WS2EM16-2X/100B12ET210K8EVR900978355 4WS2EM10-5X/45B11ET210K31EVR900978124 4WSE2EE10-4X/30B9T70K9DVR900978031 4WSE3EE16-1X/150B9ET210K9EVR900977928 4WSE3EE16-1X/200B9ET210K9EVR900977832 4WS2EM6-2X/20B11ET315K17EV-102R900977335 4WS2EM10-5X/60B11ET210K31EVR900977287 4WS2EM10-4X/75B2ET315K8DVR900977215 4WS2EB10-4X/5B2ET40K8A VR900976945 4WS2EM10-5X/90B11ET210K31EVR900976837 4WS2EM10-5X/75B11T315K8DVR900975809 4WS2EM10-5X/45B11ET315K8EVR900975684 4WSE3EE25-2X/400B9ET315K9EVR900975019 4WSE3EE25-2X/300B9ET315K9EMR900974996 4WSE2ED10-5X/60B13ET315K31EVR900974056 4WSE2EM10-4X/60B9ET315K13DV R900974026 4WSE2EM10-5X/45B9-315K31EVR900973514 4WS2EM10-4X/75B2ET315K8DV-24 R900972861 4WSE2EM6-2X/5B8ET315K17EVR900972857 4WSE2ED10-5X/60B13-315K31EV R900972795 4WS2EB10-4X/10B1-70K8A VR900972567 4WSE2ED16-2X/150B9T315K9EVR900971769 4WSE3EE16-1X/200B9ET315K9EV R900971159 4WS2EM6-2X/2B12ET315K17EVR900971033 4WS2EM10-4X/45B2T315K8DMR900970565 4WSE2EM6-2X/5B9ET210K17EVR900970346 4WS2EM6-2X/5B12ET315K17EVR900970191 4WS2EM6-2X/15B12ET315K17EV R900970190 4WS2EM6-2X/20B12ET315K17EV R900969969 4WS2EB10-4X/45B2ET210K8A VR900969967 4WS2EB10-4X/60B2-140K8BVR900969730 4WS2EM6-2X/15B12ET210K17EV R900968835 4WSE2EM6-2X/20B9ET210K17EV R900968833 4WS2EM6-2X/10B12ET315K17EV R900968455 4WSE2EM10-5X/75B9T315K31EV R900968259 4WS2EM10-5X/60B11ET315K31A V R900967982 4WSE2EM6-2X/10B9ET210K17EV R900967673 4WSE3EE16-1X/300B9-210K9EVR900967562 4WS2EB10-4X/10B2ET40K8AVR900967548 4WS2EM10-4X/45B3T315K8CVR900967114 4WSE2EM6-2X/2B9ET210K17EVR900966680 4WSE2ED10-5X/75B13ET210K31EV R900966344 4WS2EM10-4X/45B3T315K8CV-94 R900966097 4WS2EM16-2X/150B12T315K8EV R900966039 4WS2EM10-4X/20B2T315K8EVR900965878 4WSE2ED10-5X/20B13T315K31EV R900965624 4WS2EE10-4X/45B2T210K8DVR900965141 4WS2EM10-4X/75B2T315K8DVR900964991 4WS2EM10-4X/5B2ET315K8DVR900964903 4WS2EM10-4X/75B3T315K8CVR900964149 4WS2EB10-4X/60B2ET70K8DMR900963923 4WSE2EE10A-4X/45B9T140K9DV R900963834 4WSE3EE25-2X/400B8-210K9EVR900963795 4WSE2EE10-4X/60B9ET315K9DV R900963739 4WSE2ED10-5X/45B13-210K31EV R900963401 4WS2EM10-4X/20B3T315K8DV-24 R900962103 4WSE2EE10-4X/10B9ET315K9EVR900962068 4WSE2EE10-4X/10B8T315K9DVR900961403 4WS2EM10-4X/5B2ET315K8BV-52R900961254 4WS2EM10-4X/5B3T315K8DV-24R900961252 4WS2EM10-4X/10B3T315K8DV-24R900960971 4WS2EM10-4X/30B2T315K8EVR900960652 4WS2EM16-2X/150B12T315K8CV-104R900960651 4WS2EM10-4X/75B3T315K8CV-24R900960575 4WS2EM16-2X/200B12ET315K8EVR900960539 4WS2EB10-4X/45B2ET40K8AVR900960536 4WSE3EE25-2X/500B8-315K9EVR900960302 4WS2EM10-4X/20B4ET315K8EVR900960229 4WS2EM10-4X/10B3T315K8DVR900960157 4WSE2ED16-2X/100B9T315K9EVR900959626 4WSE3EE16-1X/100B8T315K9EVR900958815 4WS2EM10-4X/30B1ET315K8BVR900958796 4WSE2EE10A-4X/60B9ET315K9DVR900958263 4WS2EM10-5X/20B11-315K31EVR900957873 4WS2EM16-2X/200B12ET315K8DVR900957872 4WS2EM10-4X/75B3ET315K8DVR900956874 4WS2EM10-5X/30B11ET315K31DVR900956873 4WS2EM10-5X/45B11ET315K31DV换向阀介绍:--直动式电磁铁操作的换向阀,标准型。
比例溢流阀工作原理比例溢流阀是一种常见的液压控制元件,它在液压系统中起着非常重要的作用。
比例溢流阀通过控制液压油液的流量来实现对液压系统的精确控制,从而实现对液压执行元件的精确调节。
下面我们将详细介绍比例溢流阀的工作原理。
首先,比例溢流阀的工作原理基于节流原理。
当液压油液通过比例溢流阀时,溢流阀会根据设定的比例来控制液压油液的流量。
比例溢流阀通过调节阀芯的位置来改变液压油液的流通截面积,从而实现对流量的精确控制。
这种工作原理使得比例溢流阀能够在液压系统中实现精确的流量调节,从而满足不同液压执行元件的工作需求。
其次,比例溢流阀的工作原理还基于压力补偿原理。
在液压系统中,液压油液的流量会受到系统压力的影响。
当系统压力发生变化时,比例溢流阀会根据压力补偿原理自动调节阀芯的位置,以保持设定的流量比例。
这种工作原理使得比例溢流阀能够在不同工作条件下保持稳定的流量输出,从而确保液压系统的正常运行。
另外,比例溢流阀的工作原理还涉及电磁阀控制原理。
在实际应用中,比例溢流阀通常配有电磁阀来实现对阀芯位置的精确控制。
电磁阀通过接收控制信号来调节阀芯的位置,从而实现对比例溢流阀的精确控制。
这种工作原理使得比例溢流阀能够实现远程控制和自动化控制,从而满足复杂液压系统的需求。
总之,比例溢流阀的工作原理基于节流原理、压力补偿原理和电磁阀控制原理。
通过这些原理的综合作用,比例溢流阀能够实现对液压系统的精确控制,从而满足不同工况下的流量调节需求。
在实际应用中,比例溢流阀被广泛应用于液压系统中,发挥着重要的作用。
希望通过本文的介绍,能够让大家更加深入地了解比例溢流阀的工作原理,为实际应用提供参考和指导。
汽车电动助力转向系统性能测试系统设计廖林清;石宏春;张君;王伟【摘要】根据汽车电动助力转向系统性能测试台架试验要求,采用VB6.0作为测试系统软件开发平台,以MPC08SP运动控制器作为交流伺服电机的上位控制单元对输入端转角、转速等进行控制,采用电液比例控制方式对输出端力、速度等进行加载,实现不同工况下转向阻力矩的模拟加载.最后对某技术成熟的电动助力转向系统进行性能测试.试验结果表明:该测试台架能稳定运行、测试精度高,可快速地实现电动助力转向系统自动化测试.%According to EPS performance test bench test requirements,VB6.0 is used as the test system software development platform,MPC08SP motion controller is used as the upper control unit of AC servo motor to realize input end drive control, and electro-hydraulic proportional control technology is used to realize the output end Drive control to realize the simulation loading of the performance of the electric power steering system in different working conditions.Finally,through a performance test of a mature electric power steering system technology.The test results show that the test system can operate stably with high test accuracy,and can quickly realize the automated testing of the electric power steering system.【期刊名称】《重庆理工大学学报(自然科学版)》【年(卷),期】2018(032)006【总页数】6页(P41-46)【关键词】电动助力转向系统;电液比例控制;性能测试;助力特性【作者】廖林清;石宏春;张君;王伟【作者单位】汽车零部件先进制造技术教育部重点实验室,重庆 400054;汽车零部件先进制造技术教育部重点实验室,重庆 400054;重庆理工大学机械工程学院,重庆400054;重庆理工大学机械工程学院,重庆 400054【正文语种】中文【中图分类】U463电动助力转向系统(electric power-assistant sterring,EPS)相比液压助力转向系统更节能、环保,并能兼顾汽车低速转向轻便性和高速直线行驶稳定性,因此得到了广泛的应用,是当前动力转向技术研究的主要方向。
液压比例溢流阀控制原理
液压比例溢流阀是一种流量控制阀,用来控制液压系统中的液压流量,被广泛应用于工程机械、冶金设备、机床等行业。
液压比例溢流阀的控制原理是通过控制阀内的节流口的开启程度来调节液压流量。
液压比例溢流阀通常由一个主阀和一个比例阀组成。
液压系统中的液压液通过主阀进入到比例阀的节流口,然后流回油箱。
主阀会根据外界的控制信号来调节节流口的开启程度。
当节流口完全关闭时,液压液无法流动,液压系统中的压力会上升;当节流口完全打开时,液压液可以自由流动,液压系统中的压力会降低。
比例阀会根据主阀节流口的开启程度,调节自身的节流口的开启程度,进而达到控制液压流量的目的。
比例阀使用一种特殊的液压阻尼器来调整节流口的开启速度,从而实现液压流量的连续调节。
通过改变主阀节流口和比例阀节流口的开启程度,液压比例溢流阀可以实现对液压系统中的流量进行精确、可调节的控制。
磨煤机比例溢流阀调整方法
电脑上新装的软件版本为汉化版本,所以语言不必选择为意大利语。
调节步骤;
1.双击图标打开软件,弹出对话框,按确定
2.左边菜单栏中:设置----压力----调节
3.右上方诊断区域,左边一列指令信号的第一行类型中选择内部,此时溢流阀
接受来自本电脑发出的指令,无需集控室发出信号,便能发送零位和满位指令。
调零位:在左边一列指令信号的第二行实际后,输入0,表示当前指令为0%,调节左边图表的偏置到所需要的压力,该百分数的确定通过观察油站的压力变送器示值确定(18%对应5.5MPa)。
左边一列指令信号的第三行期望指令显示的即为左边图表的偏置值。
调满位:若直接给出满位指令,油压直接从5.5MPa加到15MPa会造成溢流阀振动,所以要缓慢加大指令。
方法是:在右边图表的最大值中输入65%,大致对应15MPa,然后在左边一列指令信号的第二行实际后,逐渐输入10%,20%..........以10%的指令梯度加到100%,每输入一次指令后,都要监视左边一列指令信号下方的反馈值,等反馈指令一致了,再加大指令。
当指令加到100%时,通过观察油站的压力变送器示值确定最大值为多少,(67%左右。
)
4 斜坡值设置:设置----压力----斜坡,在右边主画面的下拉菜单中选双值斜坡,斜坡2,数值改为25s。
一列点击存储用户设定进行保存。
