电气比例阀使用方法

产品名称:SMC电气比例阀说明书
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

标题：itvx高压电气比例阀操作手册一、概述1.1 概述itvx高压电气比例阀是一种用于调节流体流量的装置，通过控制阀门的开合程度来改变流体通过阀门的速度，从而实现对流体流量的调节。

itvx高压电气比例阀在石油、化工、冶金等工业领域有着广泛的应用，是控制流体的重要装置之一。

1.2 目的本操作手册旨在向用户介绍itvx高压电气比例阀的结构、性能参数、使用方法及注意事项，帮助用户正确、安全地操作和维护itvx高压电气比例阀，确保其正常使用和延长使用寿命。

二、产品概述2.1 结构itvx高压电气比例阀主要由阀体、阀门、执行机构、电气控制系统等组成。

阀体为钢制或合金制，阀门材质包括不锈钢、耐磨合金等。

执行机构为电动执行机构或气动执行机构，根据不同型号及用户需求可选配不同的执行机构。

电气控制系统包括电源系统、控制系统、信号反馈系统等，通过控制系统的设定来调节阀门的开合程度。

2.2 性能参数itvx高压电气比例阀的性能参数包括额定压力、工作温度、密封等级、流量范围、流体介质等，用户在选择和使用时应严格按照产品参数要求进行。

三、使用方法3.1 安装1）选址：选址时需考虑流体流向、阀门与管路的对接情况、环境温度等因素。

2）安装：将itvx高压电气比例阀和执行机构正确安装在管道上，并确保阀门的安装位置和方向正确。

3.2 调试1）电源接通：接通电源，检查电气控制系统及执行机构是否正常。

2）手动操作：手动操作阀门，观察阀门的开合情况，调整阀门位置。

3）自动操作：通过控制系统设置阀门的开度，观察阀门的响应情况。

3.3 使用1）启动：打开电源，进行相关安全检查后，可启动itvx高压电气比例阀。

2）调节：通过控制系统实现对阀门的开合程度的调节，根据具体情况对流体流量进行调节。

3）停止：停止使用前需关闭电源，并做好相关记录。

四、注意事项4.1 安全1）严格按照操作手册和相关规定进行操作，注意个人安全。

2）定期检查执行机构、电气控制系统等设备，确保其正常运行。

电动比例积分调节阀使用方法电动比例积分调节阀是一种用于调节流体流量的自动化控制系统中的执行器,通常用于控制水、气、热等流体的流量。

本文将介绍电动比例积分调节阀的使用方法。

一、电动比例积分调节阀的结构电动比例积分调节阀由主阀和执行器组成。

主阀通常是一个蝶阀,执行器则通常是一个电磁阀。

主阀和执行器之间通过一根通信管连接,主阀的阀门控制信号通过通信管传递给执行器,执行器根据控制信号控制电磁阀的开关,从而实现调节流体的流量。

二、电动比例积分调节阀的使用方法1. 安装调节阀安装调节阀前,应先将主阀安装在管道上,并连接好通信管。

调节阀应该安装在管道的适当位置,避免影响流体的流向。

2. 输入信号输入信号是指控制调节阀开关的命令信号。

例如,如果要控制水的流量,可以使用水的压力信号作为输入信号。

输入信号应该与调节阀的控制室相匹配,并且应该具有足够的精度和稳定性。

3. 输出信号输出信号是指调节阀根据输入信号自动调节流量的信号。

输出信号通常是一个控制信号,可以控制电磁阀的开关,从而实现调节流体的流量。

输出信号应该与主阀的输出信号相匹配,并且应该具有足够的精度和稳定性。

4. 调试在安装和调试调节阀之前,应该先进行一些测试,以确保调节阀正常工作。

例如,可以使用水的流量测试工具来测试调节阀的精度和稳定性。

5. 关闭调节阀在完成调试后,应该关闭调节阀,并断开通信管。

三、电动比例积分调节阀的优点电动比例积分调节阀具有以下优点:1. 精度高电动比例积分调节阀可以根据输入信号自动调整流量,精度高,稳定性好。

2. 控制灵活电动比例积分调节阀可以根据不同的需求进行调整,控制灵活。

3. 维护简单由于电动比例积分调节阀是自动化控制系统中的常用调节器,因此维护简单,易于操作。

4. 节能电动比例积分调节阀可以实现流量控制,可以减少能量损失,节能。

四、电动比例积分调节阀的常见问题1. 阀位不稳定电动比例积分调节阀的阀位不稳定,可能是由于主阀和执行器之间的通信管出现了问题。

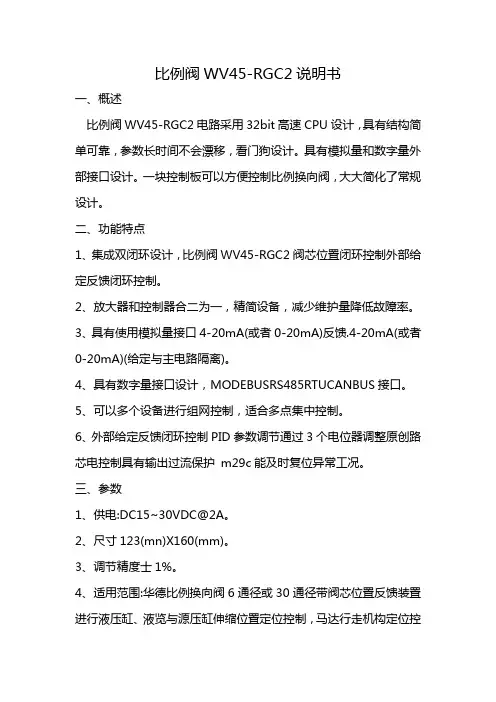

比例阀WV45-RGC2说明书一、概述比例阀WV45-RGC2电路采用32bit高速CPU设计，具有结构简单可靠，参数长时间不会漂移，看门狗设计。

具有模拟量和数字量外部接口设计。

一块控制板可以方便控制比例换向阀，大大简化了常规设计。

二、功能特点1、集成双闭环设计，比例阀WV45-RGC2阀芯位置闭环控制外部给定反馈闭环控制。

2、放大器和控制器合二为一，精简设备，减少维护量降低故障率。

3、具有使用模拟量接口4-20mA(或者0-20mA)反馈.4-20mA(或者0-20mA)(给定与主电路隔离)。

4、具有数字量接口设计，MODEBUSRS485RTUCANBUS接口。

5、可以多个设备进行组网控制，适合多点集中控制。

6、外部给定反馈闭环控制PID参数调节通过3个电位器调整原创路芯电控制具有输出过流保护m29c能及时复位异常工况。

三、参数1、供电:DC15~30VDC@2A。

2、尺寸123(mn)X160(mm)。

3、调节精度士1%。

4、适用范围:华德比例换向阀6通径或30通径带阀芯位置反馈装置进行液压缸、液览与源压缸伸缩位置定位控制，马达行走机构定位控制，液压升降机构定位控制。

液压紧紧力装置控制、液压马达行走速度控制等。

5、工作温度：30~60度。

四、典型应用执行机构可以是液压缸，液压马达等执行部件，可以对控制对象进行精准控制。

五、调整方法此步骤为出厂已经调试好，一般用户无需调整，如果参数确实差异很大，请谨慎操作。

1、按照接线方法接好线，并认真检查正确后，将控制板上的保险丝去掉，控制板上电后，用万用表的交流档测量COM与L和COM与R的电压应相同大约在23VAC。

如果差异大(>01VAC)就需要松开位置传感器上的螺丝，将位置传感器的位置通过两个限位螺丝移动，直到测量COM与L和COM与R的电压应相同为止。

这个步骤一般用户只做检查即可，已经出厂调整过。

如果确实差异很大就必须进行调整。

2、第1步做好后，将保险丝恢复，上电后测量下面图中的位置，按照图中的说明进行调整操作。

比例阀的调整说明比例阀是工业自动化过程中常用的一种控制阀，它的主要用途是调节流体介质的流量和压力，使得流体系统能够按照预定的比例工作，从而实现对工业过程参数的精确调控。

下面是比例阀的调整说明。

1.准备工作：在进行比例阀的调整前，需要先进行准确的参数设定。

这包括需要调整的流量、压力范围以及所需的精度等。

同时，还需要了解控制系统的工作原理和控制模式。

2.比例阀的调整步骤：（1）将比例阀安装到系统中，并正确连接好进出口管线。

（2）调整比例阀的调节参数，比如开度范围、零点漂移、灵敏度等。

这些参数通常可以通过阀体上的调节螺丝来进行微调，具体调整方法需要查看比例阀的说明书。

（3）进行初步调试。

打开系统控制开关，观察比例阀的实际工作情况，检查是否存在异常情况。

（4）根据系统的要求，对比例阀的调节范围进行进一步调整。

比例阀的调节范围是指阀门的最小和最大开度之间的比例关系，调整范围越大，阀门的控制精度就越高。

（5）进行性能测试。

将比例阀置于工作状态下，通过外部信号调节阀门的开度，观察管道中介质的流量和压力变化，检查比例阀的控制精度是否满足要求。

3.比例阀的故障排除：在进行比例阀的调整过程中，如果出现工作不正常的情况，需要进行故障排除。

常见的比例阀故障包括阀门无法开启或关闭、阀门卡死、阀门漏气等。

故障排除的方法通常包括以下几个步骤：（1）检查比例阀的电源是否正常，电压是否稳定。

（2）检查阀门是否受到堵塞或损坏，是否需要进行清洗或更换部件。

（3）检查比例阀所处的管线是否存在压力异常或泄漏现象，必要时需要修复或更换管线。

（4）通过仪器检测比例阀的开度和闭合情况，观察是否存在异常。

4.比例阀的维护与保养：为了确保比例阀的正常工作，需要进行定期的维护与保养。

具体包括：（1）清洗比例阀，去除积聚在阀门表面的污垢或杂质。

（2）定期检查比例阀的阀门动作是否灵活，需要加油或更换易损部件。

（3）检查比例阀的电源连接是否良好，电压是否稳定。

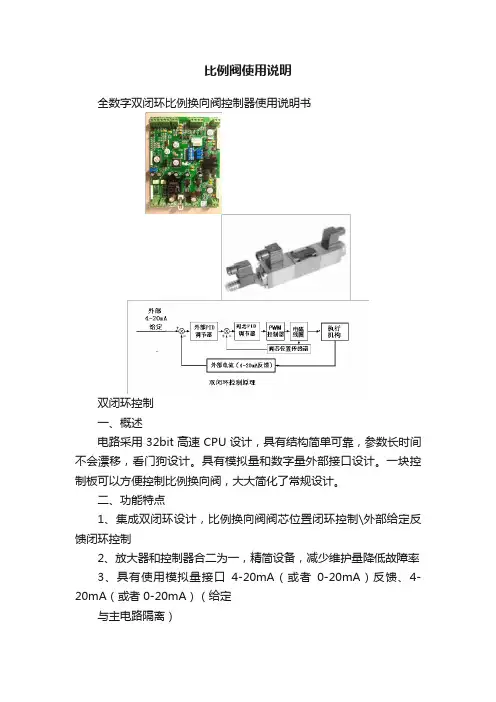

比例阀使用说明全数字双闭环比例换向阀控制器使用说明书双闭环控制一、概述电路采用32bit高速CPU设计，具有结构简单可靠，参数长时间不会漂移，看门狗设计。

具有模拟量和数字量外部接口设计。

一块控制板可以方便控制比例换向阀，大大简化了常规设计。

二、功能特点1、集成双闭环设计，比例换向阀阀芯位置闭环控制\外部给定反馈闭环控制2、放大器和控制器合二为一，精简设备，减少维护量降低故障率3、具有使用模拟量接口4-20mA（或者0-20mA）反馈、4-20mA（或者0-20mA）（给定与主电路隔离）4、具有数字量接口设计，MODEBUSRS485RTU、CANBUS接口5、可以多个设备进行组网控制，适合多点集中控制6、外部给定反馈闭环控制PID参数调节通过3个电位器调整7、两路阀芯电磁铁控制具有输出过流保护8、看门狗设计，能够及时复位异常工况三、参数1、供电：DC15~30VDC @ 2A2、尺寸123（mm）X160（mm）3、调节精度±1%4、适用范围：华德比例换向阀6通径或10通径带阀芯位置反馈装置进行液压缸、液压缸伸缩位置定位控制，马达行走机构定位控制，液压升降机构定位控制，液压紧紧力装置控制、液压马达行走速度控制等5、工作温度：-30~60摄氏度6、湿度：7、震动：四、典型应用执行机构可以是液压缸，液压马达等执行部件，可以对控制对象进行精准控制五、接线说明六、调整方法此步骤为出厂已经调试好，一般用户无需调整，如果参数确实差异很大，请谨慎操作1、按照接线方法接好线，并认真检查正确后，将控制板上的保险丝去掉，控制板上电后，用万用表的交流档测量COM与L 和COM与R的电压应相同大约在2.3VAC，如果差异大（>0.1VAC）就需要松开位置传感器上的螺丝，将位置传感器的位置通过两个限位螺丝移动，直到测量COM与L 和COM与R的电压应相同为止。

这个步骤一般用户只做检查即可，已经出厂调整过。

成都电气比例阀使用说明
一、安装和保管
1.安装位置：生产现场应尽量避免直接受到热、湿、粉尘、腐蚀性大的气体、液体等
污染，安装位置应符合电气特性及结构尺寸，以免影响使用效果。

2.保管：设备应放置在干燥、清洁、通风良好、无机械震动和有足够空间的仓库里，
防止受潮、受震动，以免影响使用效果。

二、安装
1.参考技术数据：装置的技术数据应按设计要求正确地安装，以确保正确的使用性能；
2.安装方式：安装应严格按照本说明书和设计要求来进行，采用铰接、螺纹式等结构；
3.余量：安装余量应满足设计要求，余量越大，调节精度越高；
4.检验：安装完毕后，进行位置检查，若发现错误应及时更正；
三、调节
1.根据压力变化：当安装完毕后，按照压力变化调节，保证调节精度；
2.灵活调节：阀门的灵活调节大大增强了比例阀的使用效果；
3.使用状态：使用状态应当满足标准要求，只有如此才能保证比例阀的正常使用；
四、操作
1.手动操作：安装完成后，可以采用手动方式对比例阀进行操作，调节比例阀的压力；
2.注意安全：操作阀门过程中，应注意安全，不要将手放入比例阀内；
3.检修维护：操作完成后，应特别注意对比例阀进行检修维护，以确保比例阀的正常
使用。

比例阀安全操作及保养规程比例阀是工业生产中使用的一种重要的控制元件，其作用是控制某些重要的生产过程中的流量和压力，从而确保生产线的正常运行和产品质量的稳定性。

然而，比例阀的使用和保养也是需要一定的技能和经验的。

本文将介绍比例阀的安全操作和保养规程，以确保比例阀的长期稳定性和安全性。

比例阀的安全操作规程一、操作前的准备工作1.确认比例阀的安装位置和方向是否正确，是否配备了必要的附件（如安全阀、安全阀组等）。

2.查看管道上流体的物性参数，并保证流体的温度、压力等参数与比例阀的额定参数匹配。

3.确认比例阀的阀门是否已经安装并已经处于关闭状态。

二、操作中的注意事项1.操作人员在开启比例阀前，应确保阀门处于关闭状态，并检查相应的控制系统是否正常。

2.在开启比例阀之前，应先逐渐打开进口和出口的管道阀门，检查管道是否存在异物，如果存在异物，则应清除它们。

3.开启比例阀时应缓慢旋转手柄或电磁阀，避免突然开启造成管道内的水锤现象。

4.监控比例阀的工作状态，当发现有异常时及时停止比例阀的运行，并检查比例阀本身和控制系统是否存在故障。

5.开启/关闭比例阀时，应遵循正常的开关顺序。

三、操作后的注意事项1.在关闭比例阀后，应缓慢关闭管道上其它阀门，避免管道内发生异物。

2.每次操作后都应检查比例阀和管道的工作状态，发现故障应及时排除。

比例阀的保养规程比例阀的保养是保证其正常工作和长期稳定的重要保证。

以下是比例阀的保养规程：一、定期维护1.定期清洗：在每个比例阀运行一定的时间后（一般为半年或一年），应停止比例阀运行，拆卸比例阀进行清洗检查。

清洗时，应注意周边环境的清洁、操作人员的安全等问题。

2.润滑：定期对比例阀的阀门和密封件进行润滑，以确保其工作顺畅和防止漏水。

3.检查：在定期维护中，需要检查比例阀的各个零部件是否完好，如阀门、密封、管路连接等。

二、异常维护1.接管泄漏：当发现比例阀出现接管泄漏现象时，应及时检查接口处是否存在松动，是否需要更换密封垫片。

ITV1000-※1 ITV2000-※1 ITV3000-※1(模拟输出/电压型)使用说明书值此，谨对您选购SMC 公司的产品表示诚挚的谢意。

请仔细阅读本使用说明书之后正确使用本产品。

为了今后使用方便，请您妥善保管此使用说明书。

安全注意事项这里所指的注意事项，是为了让您正确安全的使用本产品，防止对您自身和他人造成危害和损害的各种事项。

请在遵守以下安全注意事项的同时，也请务必遵守ISO 4414, JIS B 8370以及其他的相关安全规则。

注意关于配管1．请将配管用空气吹净或清洗干净，以除去配管内的切屑，切削油及杂质等。

2．连接配管和接头时，请注意勿将配管的屑末及密封材混入配管中。

使用密封胶带时，务必在螺纹先端留出1.5～2个螺距的空间。

注意关于压缩气源1． 在靠近本产品的供气侧，请选择安装过滤精度在5μm 以下的空气过滤器。

2． 压缩空气若含有大量的水分，将导致本产品及其他的气动元件作动不良。

请实施相应对策，诸如设置后冷却器，空气干燥器，水分分离器等。

3． 在本产品内部大量附着由空气压缩机所产生的碳粉时，将导致其作动不良。

！ ！各部分名称外形尺寸配线电缆接线端子设定键（SET 键） DOWN 键（▽键）显示用LEDSUP 接口OUT 接口压力表用接口UP 键（△键） 安装托架（选配）右弯出线型电缆接线端子（4芯）安装孔外形尺寸安装托架安装孔安装孔（选配）安装托架（选配）右弯出线型电缆接线端子直线出线型电缆接线端子安装孔■ 规格供给压力 注1) 设定压力+ 0.1MPa,但最大为1MPa0.005～0.1MPa (ITV101※-※1，ITV201※-※1，ITV301※-※1)0.005～0.5MPa (ITV103※-※1，ITV203※-※1，ITV303※-※1)设定压力0.005～0.9MPa (ITV105※-※1，ITV205※-※1，ITV305※-※1)约200L/min (ANR) {ITV1000}(供给压力：0.7MPa)约1500L/min (ANR) {ITV2000}(供给压力：0.7MPa)最大流量约5000L/min (ANR) {ITV3000}(供给压力：0.7MPa)24VDC±10% (ITV10※0-※1，ITV20※0-※1，ITV30※0-※1)电源电压 注2）12～15VDC (ITV10※1-※1，ITV20※1-※1，ITV30※1-※1)电源电压 DC24V型：0.12A以下消费电流电源电压 DC12～15V型：0.18A以下4～20mADC （ITV10※※-01，ITV20※※-01，ITV30※※-01）电流型0～20mADC （ITV10※※-11，ITV20※※-11，ITV30※※-11）0～5VDC （ITV10※※-21，ITV20※※-21，ITV30※※-21）输入信号 注2）电压型0～10VDC （ITV10※※-31，ITV20※※-31，ITV30※※-31）电流型 250Ω以下输入阻抗电压型 约6.5KΩ直线性 ±1.0% F.S.以下延滞性 0.5% F.S.以下重复精度 ±0.5% F.S.以下最小压力调整 ：调整范围 额定值的0～50%最大压力调整 ：调整范围 额定值的10～100%附加机能键锁定机能 ：持续摁住UP键2秒以上，再摁住SET键，可实现对操作键的锁定。

电气比例阀使用方法
电气比例阀是一种用于控制流体流量的装置，其使用方法如下：
1. 安装：首先，将电气比例阀安装在流体管道上，确保其与管道连接牢固，没有泄漏。

根据实际情况，可以选择垂直安装或水平安装。

2. 连接电源：将电气比例阀与电源连接，确保电源电压与电气比例阀的额定电压一致。

在连接过程中，要注意接线的正确性，以免发生电气故障。

3. 调节参数：电气比例阀通常具有一些可调节的参数，如开启时间、关闭时间、响应速度等。

根据实际需要，通过调节这些参数来控制流体流量。

通常情况下，可以通过旋转调节旋钮或按下按钮来调节这些参数。

4. 监测流量：启动电气比例阀后，可以通过流量计或压力计等仪器来监测流体的流量或压力变化。

如果需要调整流量，可以进一步调节电气比例阀的参数。

5. 维护保养：定期对电气比例阀进行维护保养是非常重要的。

可以定期清洁电气比例阀的内部和外部，检查是否有损坏或泄漏的部件，并及时更换。

此外，还可以定期对电气比例阀进行校准，以确保其控制精度和可靠性。

总结起来，使用电气比例阀的方法包括安装、连接电源、调节参数、
监测流量和维护保养。

通过正确使用和维护电气比例阀，可以实现对流体流量的精确控制，满足不同工业过程的要求。
