电气比例阀使用方法..

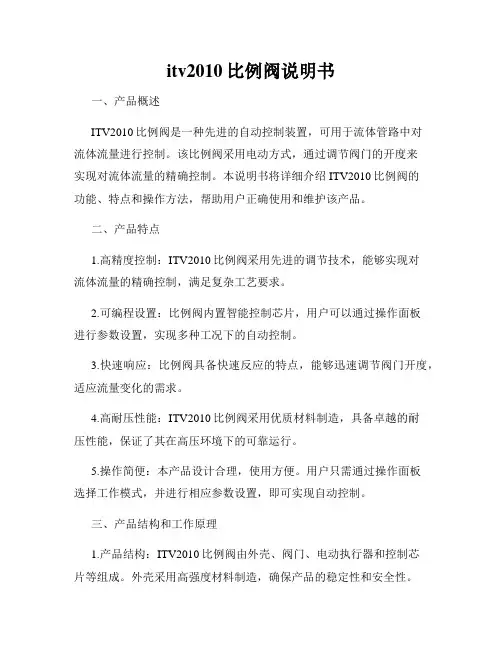

itv2010比例阀说明书一、产品概述ITV2010比例阀是一种先进的自动控制装置，可用于流体管路中对流体流量进行控制。

该比例阀采用电动方式，通过调节阀门的开度来实现对流体流量的精确控制。

本说明书将详细介绍ITV2010比例阀的功能、特点和操作方法，帮助用户正确使用和维护该产品。

二、产品特点1.高精度控制：ITV2010比例阀采用先进的调节技术，能够实现对流体流量的精确控制，满足复杂工艺要求。

2.可编程设置：比例阀内置智能控制芯片，用户可以通过操作面板进行参数设置，实现多种工况下的自动控制。

3.快速响应：比例阀具备快速反应的特点，能够迅速调节阀门开度，适应流量变化的需求。

4.高耐压性能：ITV2010比例阀采用优质材料制造，具备卓越的耐压性能，保证了其在高压环境下的可靠运行。

5.操作简便：本产品设计合理，使用方便。

用户只需通过操作面板选择工作模式，并进行相应参数设置，即可实现自动控制。

三、产品结构和工作原理1.产品结构：ITV2010比例阀由外壳、阀门、电动执行器和控制芯片等组成。

外壳采用高强度材料制造，确保产品的稳定性和安全性。

阀门通过电动执行器控制开度。

控制芯片负责接收用户的指令，并通过驱动电路控制电动执行器的运动。

2.工作原理：当用户设定流量控制参数后，控制芯片会根据输入的指令计算出相应的阀门开度。

驱动电路会根据控制芯片的指令控制电动执行器的运动，从而实现对阀门开度的调节。

阀门的开度与流体的流量成正比，通过不断调节阀门开度，ITV2010比例阀实现对流体流量的精确控制。

四、产品应用ITV2010比例阀广泛应用于各种工业领域，特别适用于需要对流体流量进行精确控制的工艺过程。

以下是一些使用该比例阀的典型应用场景：1.化工行业：用于控制化工流程中的液体流量，确保生产过程的安全和稳定。

2.石油行业：用于油气管道中的流量控制，保证输送流体的稳定性和可靠性。

3.食品加工行业：用于控制食品生产中的液体流量，确保产品的质量和产量。

分享SMC电气比例阀使用注意事项分享SMC电气比例阀使用注意事项SMC电气比例阀的功能分为信号传递和执行机构两部分，压缩气体克服弹簧力使活塞向下运动可看作是信号积累传递阶段，活塞向下运动打开卸荷接口可看作是执行阶段。

根据以上思路，可将改造方案定为信号取样、接收放大、执行元件三部分组成。

为此，信号取样部分选用YX100型电接点压力表（压力0～1MPa，线圈电压为交流220V ），用这种表的常开触点采取卸荷信号，用常闭触点采取加载信号，同时将信号传递给接收放大部分，信号接收放大部分选用JZ7- 44型中间继电器（线圈电压为交流220V），用来接收电接点压力表传来的电信号并将信号放大后传递给执行元件，执行元件选用23JVD一L3一X1型二位三通单电控常闭截止式电磁阀（线圈电压为交流220V），用来接收中间继电器传来的电信号并开启截止阀，将压缩空气送至卸荷器。

SMC电气比例阀在系统中起安全保护作用。

当系统压力超过规定值时，压力控制阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

压力控制阀又称溢流阀。

气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。

SMC比例阀参数设置：1.SMC比例阀安装好电气比例阀后，给比例阀上电，待显示器的数字闪烁停止后如果按任意键显示屏出现LOC字样的时候说明我们需要解锁。

2.按住下三角箭头的按键2秒以上时LED中的“Loc'的字会闪烁着。

此时按下SET键，就可以解除锁定状态。

3.按下SET键，会出现小压力设定（LED显示为F-1)通过用下三角和上三角来设定zui小值之后请按SET键。

会出现（LED显示为F-2)。

通过用下三角和上三角设定zui大值，完成设定后请按SET键。

4.完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住上三角键2秒以上时LED中的"unL”的字会闪烁着。

S M C电气比例阀中文手册 Prepared on 24 November 2020
SMC电气比例阀中文手册
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

G 1G 2G 3G 4G 5G 6G 7G 8G 9G 10G 11G 12G 13G 14G 15G 16G 17G 18G 19JHF-01027 G 20Note: Mounting bolts are not included with the pressure compensation kit.Use the valve mounting bolt lists on pages F-87 through F-89 toselect mounting bolts.G 21G 22G 23• HandlingG 244- 5.5 holeManual flow rateadjusting screwAir vent (Air bleeding)(hex width across flats 3)ƵG 25G 261RWH $ UDQJH RI .Ƙ WR .Ƙ LVUHFRPPHQGHG IRU H[WHUQDO NQREV DQG SRWHQWLRPHWHUV2. In order to prevent current ORVV DFURVV WHUPLQDOV DQG LQVHUW UHOD\V EHWZHHQ WHUPLQDO DQG WKH SRWHQWLRPHWHUV DQG WHUPLQDO DQG WKH SRWHQWLRPHWHUV3. Do not enable more than one SRWHQWLRPHWHU DW WKH VDPH WLPH 7KH IROORZLQJ LV DYDLODEOH IRU WKH H[WHUQDO VHWWLQJ NQRE*:LULQJ$PS WHUPLQDO 9 3RWHQWLRPHWHU WHUPLQDO $PS WHUPLQDO 9 3RWHQWLRPHWHU WHUPLQDO $PS WHUPLQDO 5 3RWHQWLRPHWHU WHUPLQDO:LWK WKLV ZLULQJ URWDWLQJ WKH SRWHQWLRPH -WHU FORFNZLVH FDXVHV WKH output current to LQFUHDVH,I DQ RXWSXW LQ WKH UDQJH RI WR P$ LV GHVLUHG HYHQ ZKLOH WKH PDQXDO VHWWLQJ981213& 9A & 9(LWKHU RQH FDQ EH XVHG(0$ 3' 1 9alv H FRLO 33S 3S 1 S 2S 32X W S X W F X U U H Q W&R Q W D F Wtt$SSOLFDWLRQ ([DPSOHV0XOWL VWDJH 6HWWLQJ 8VLQJ 0XOWLSOH 3RWHQWLRPHWHUV5 57This circuit creates a fixed acceleration time lag in accordance with the voltage that added the input signal to terminals 3 and 4 (RT3, RT4).The time lag is adjustable in the range of 0.3 to 3 seconds, as standard.As shown in the diagram to the left,even when RT34T-UP is set to 3 seconds,the change to 5V during stepped input from 0 to 10V and stepped input from 0 to 5V takes 1.5 seconds, which is half the set time.With the wiring shown to the left, output current is increased or decreased in accordance with the feedback signal of the sensor, which regulates pressure or the flow rate.Note:Using terminal 3 (RT3) and terminal 4(RT4) in place of terminal 1 (R1) enables T-UP and T-DOWN, which allowsfeedback control without overshooting or undershooting, even when input signal voltage is stepped.Adjustment Method• Initially, set FB5ATT to 0 as shown in the illustration to the left, and check to see if open look control is possible.• Next, set FB2ATT to 2 and GAIN to 2, and input a feedback signal.Gradually rotate FB5ATT clockwise and increase gain.Set the feedback gain to the level that is immediately before the point where vibration is generated in the control system.(FB5ATT, GAIN)Note:To measure current , measure the voltageat terminal 9, using terminal 7 asUHIHUHQFH 7KH YROWDJH DFURVV WKH Ƙ current detection resistor at 1A is 0.5V. Use a measurement device with an input LPSHGDQFH RI DW OHDVW 0ƘSwitch the terminal 8 line using a relay. Make sure that both relays are not on at the same time.To absorb surge voltage, include 82V varistors in parallel with the relay contacts.Recommended VaristorTama Electric Co., Ltd. NV082D10 Matsushita ERZV10D820For relays, use OMRON LY type power relays or the equivalent.Too much noise in the 110V AC or 230V AC power supply line can result inunstable output current . If this happens,equip a surge absorber on the power supply.Recommended Model TDK NOISE FILTER ZMB2201-13G 28GProportional Valves12345(4) Acceleration time adjustment (RT34T-UP) and deceleration time adjustment (RT34T-DOWN)5VRT34 T-DOWN10VRT34T-UP900mA10VRT3RT4Input signalOutput currenttt2. Feedback Control.6(P10)1(R1)7(COM)1010985(FB5)7(COM)11121314AC200V AC100VEither one can be used.EMA-PD5-N-20Valve coil0 to +10V0 to +10V (0 to +5V)123Sensor amplifierSensorRT34T -DOWN 0FB5ATT0GAINRT34T -UP0R12RT34ATT8NULL3. Direction Control Valve (ESD) DriveCRaSOLaCRaSOLbEMA-PD5-N-20,EMC-PC6-A-208971413Surge suppressor TDK NOISE FILTERZMB 2201-13VaristorVaristorHiLoDigital multi-meter, etc.AC100V•LEDs are provided to indicate channel selection.•The TIME knob of each channel adjusts the time until the selected channel's level is reached, as shown to the left. Make sure that the lap time (or time when channel is not selected) when changing the channel selection is 30msec maximum.•Use independent external contacts. Even when external contacts aresuperimposed, output is not the sum of each channel, so use of superimposed external contacts is not supported.Note: When replacing a Design Number 10 controller with a Design Number 20controller, you must also change the sequence from superimposed external contacts to independent.Removing the left side panel whenviewed from the front reveals thecloseCH6LEVELCH1 TIMECH3 TIMECH6 TIMEALTOFFt:KHQ H[WHUQDO FRQWDFWV 6 WKURXJK 6 DUH FORVHG XVH D QRQ YROWDJH FRQWDFW QR JUHDWHU WKDQDither Adjustment Method (Dither is set to load 400mAp-pm 100Hz.) 02-AG 30EBA-PD1-NW-C1-101Input signal terminal IN15Output terminal to valve SOL a 2Input signal terminal COM 63External power supply P57Output terminal to valve SOL b 4External power supply N589•With EBA-PD1-N (Z), current is supplied to the control valve in proportion to input signal voltage in the range of 0 to +10V.•To measure current , measure thevoltage at terminal 6, using terminal 2 as UHIHUHQFH 7KH YROWDJH DFURVV WKH Ƙ current detection resistor at 1A is 0.5V. Input impedance of the measurement GHYLFH VKRXOG EH DW OHDVW 0Ƙ •With EBA-PD1-NW (Z), the polarity of the input voltage is determined, and current is supplied to SOLa when it's positive and to SOLb when it is negative.•NULL and GAIN for SOL a and SOL b are enabled when each of their input signal voltage is ±0.1V or more.•To measure current , measure the voltage at SOLa terminal 6 and SOLb terminal 6, using terminal 2as reference. The voltage across WKH Ƙ current detection resistor at 1A is 0.5V. Input impedance of the measurement device should be DW OHDVW 0ƘEBA-PD1-NW(Z)-D2-101Input signal terminal IN15Output terminal to valve SOL a 2Input signal terminal COM 63External power supply P57Output terminal to valve SOL b 4External power supply N589+ 01-2D -Z W N -1D P -A B E 01-2D -W N -1D P -A B E 01-2D -Z N -1D P -A B E 01-2D -N -1D P -A B E 12345678+9-10IN1COM P5N5SOL aDC2412345678+9-10Power lampCurrentCurrentCurrentCurrentCurrentCurrentPower Amplifier Operation and Terminology• Current is supplied to SOL a wheninput signal voltage polarity is positive,and to SOL b when negative. Either SOL aor SOL b can be driven at any one time.• Push-pull drive is also supported.• To measure current, measure thevoltage at SOL a terminal 11 and SOL bterminal 9, using terminal 5 as reference.7KH YROWDJH DFURVV WKH Ƙ currentApplication ExamplesAdjusting Push-pull Drive for a Special Proportional Valve (Special Specification Direction Control Valve)a)Overlap Type Proportional Valve ESD-G01-C510-6333D:300mA (Center Current20b)Zero-Lap Type Proportional Valve ESD-G01-C510-6586C:200mA (Center Current20Adjustment ProcedureNULL, GAIN, OFFSETRotate all seven knobs counterclockwise as far as they will go.the following:SOL a 850mA SOL b 300mA CurrentCurrent• Dual simultaneous output to SOL 1and SOL 2 is supported.• To measure current , measure the voltage at SOL a terminal 13 and SOL b terminal 1, using terminal 7 as reference. 7KH YROWDJH DFURVV WKH Ƙ FXUUHQW detection resistor at 1A is 0.5V. Use a measurement device with an input Application ExamplesFlowcontrol valve1Flowcontrol valve2Pressure control valve2Flowcontrol valvePressure control valve2Pressure control valve inputFlow control valve input1) Switch Position• CONT • 3+32) Switch Position• CONT • 6+63) Switch Position• AMP • 3+3G 41Floating 24V DC output (isolated input and output) power supplyLoad required is 24V, 2.1 ANote:Since G03, G04, and G05 are pilot operation types, there is an LVDT onthe main spool, but connection is identical.G 42G 43G 44G 45。

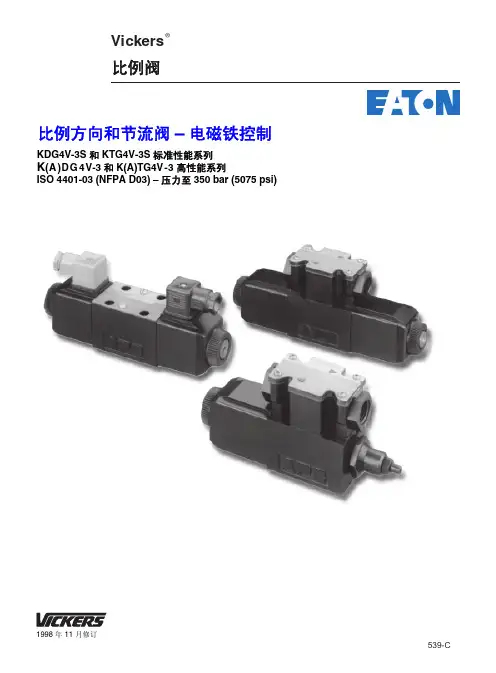

VICKERS比例阀安装使用技术资料VICKERS比例阀安装使用技术资料VICKERS比例阀和伺服阀主要由电机械转换器和气动放大器组成。

但随着近年来廉价的电子集成电路和各种检测器件的大量出现，在1电气比例/伺服阀中越来越多地采用了电反馈方法，这也大大提高了比例/伺服阀的性能。

电气比例/伺服阀可采用的反馈控制方式，阀内就增加了位移或压力检测器件，有的还集成有控制放大器。

一、滑阀式美国威格士VICKERS方向比例阀流量式四通或五通比例控制阀可以控制气动执行元件在两个方向上的运动速度，这类阀也称方向比例阀。

图示即为这类阀的结构原理图。

它由直流比例电磁铁1、阀芯2、阀套3、阀体4、位移传感器5和控制放大器6等赞成。

位移传感器采用电感式原理，它的作用是将比例电磁铁的衔铁位移线性地转换为电压信号输出。

VICKERS电磁阀（又是安全阀）的主阀按配合形式不同可分为三级同心、二级同心和滑阀式三类．其中滑阀式结构工作压力低，控制压力精度不高；三级同心结构虽成熟，目前应用较广，但与二级同心式比较，不及二级同心式动作灵敏，规格相同，行程相同时，二级同心结构的通油能力远大于三级同心结构；二级同心式控制压力稳定，加工工艺性好，二级同心式应用前景广阔，这里以二级同心结构，讨论其结构尺寸设计方法．VICKERS电磁阀出来的先导油控制主换向阀阀芯的移动，使工作泵的来油进入动臂油缸实现动臂上升。

比例先导减压阀的输出压力越大，控制主换向阀阀芯的位移越大，主换向阀通过的流量越大，动臂上升的速度越快。

当操作手柄拉*限位置时，手柄中的限位电磁铁通电，手柄在极限位置被吸合。

动臂以zui大的速度上升，当升至动臂上位限位开关所限定的位置时，操作手柄限位电磁铁断电，手柄自动恢复到中位，动臂就可保持在所限定的位置。

在动臂上升的过程中，若需要动臂在某一位置停留，则需将操作手柄退回中位。

VICKERS电磁阀主要用在电气液压伺服系统中作为执行元件（见液压伺服系统）。

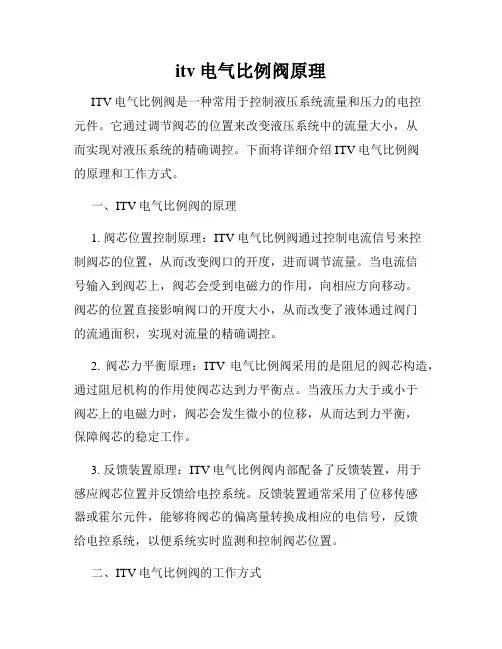

itv电气比例阀原理ITV电气比例阀是一种常用于控制液压系统流量和压力的电控元件。

它通过调节阀芯的位置来改变液压系统中的流量大小，从而实现对液压系统的精确调控。

下面将详细介绍ITV电气比例阀的原理和工作方式。

一、ITV电气比例阀的原理1. 阀芯位置控制原理：ITV电气比例阀通过控制电流信号来控制阀芯的位置，从而改变阀口的开度，进而调节流量。

当电流信号输入到阀芯上，阀芯会受到电磁力的作用，向相应方向移动。

阀芯的位置直接影响阀口的开度大小，从而改变了液体通过阀门的流通面积，实现对流量的精确调控。

2. 阀芯力平衡原理：ITV电气比例阀采用的是阻尼的阀芯构造，通过阻尼机构的作用使阀芯达到力平衡点。

当液压力大于或小于阀芯上的电磁力时，阀芯会发生微小的位移，从而达到力平衡，保障阀芯的稳定工作。

3. 反馈装置原理：ITV电气比例阀内部配备了反馈装置，用于感应阀芯位置并反馈给电控系统。

反馈装置通常采用了位移传感器或霍尔元件，能够将阀芯的偏离量转换成相应的电信号，反馈给电控系统，以便系统实时监测和控制阀芯位置。

二、ITV电气比例阀的工作方式ITV电气比例阀的工作方式可以分为以下几个步骤：1. 电流调节阶段：通过改变输入到ITV电气比例阀的电流信号大小来控制阀芯位置。

通常情况下，阀芯位置和电流信号存在一定的线性关系，电流信号越大，阀芯的位移越大，阀口开度也越大，流量也就越大。

2. 反馈控制阶段：ITV电气比例阀通过反馈装置感应阀芯位置，并将位置信息反馈给电控系统。

电控系统根据反馈信号与设定值进行比较，计算出偏差，并产生相应的控制信号，通过调节电流信号的大小来控制阀芯位置，实现对流量的闭环调控。

3. 阀芯力平衡阶段：ITV电气比例阀通过阻尼机构实现阀芯力平衡，阻尼机构能够使阀芯在液压力的作用下达到稳定的工作状态，保证阀芯位置的准确性和稳定性。

4. 实时监测阶段：ITV电气比例阀内部的反馈装置能够实时感应阀芯位置，并将信息传递给电控系统。

华德液压比例阀说明书第一章引言1.1概述1.2产品特点1）精密调节：采用比例电磁阀控制阀芯的行程，可实现精确的流量和压力调节。

2）快速响应：采用高灵敏度的传感器，能够迅速调整阀芯位置以响应系统的需求。

3）可靠稳定：采用优质的材料和先进的制造工艺，确保产品的可靠性和稳定性。

4）便捷维护：采用模块化设计，方便更换和维修。

第二章结构和工作原理2.1结构2.2工作原理华德液压比例阀的工作原理是通过控制比例电磁阀的开度来调节阀芯的位置，从而实现流量和压力的调节。

当系统需要调节流量或压力时，比例电磁阀接收信号并控制阀芯的移动，改变液流通道的大小，以达到所需的流量或压力值。

第三章使用方法3.1安装1）在安装前，确保液压系统处于关闭状态，并排除系统内的压力。

2）根据液压系统的需要，选择适当的安装位置和方向，确保比例阀能够正常运行。

3）将比例阀正确地安装到液压系统中，并使用适当的密封垫片和紧固螺栓进行固定。

3.2调试1）在调试前，检查比例电磁阀和传感器的连接是否牢固，排除可能的故障。

2）根据液压系统的要求，将电磁阀和传感器与控制设备连接，确保信号传输正常。

3）逐步增加比例阀的控制信号，观察阀芯位置的变化和液压系统的响应，进行适当的调节，直到达到期望的流量或压力值。

第四章注意事项4.1安全操作1）在操作液压系统时，必须严格按照工作手册和操作规程进行操作，确保自身安全和设备完好。

2）在操作前，必须确认液压系统的压力已经完全释放，避免发生意外。

4.2环境保护1）比例阀应避免与腐蚀性介质接触，防止材料的损坏和污染环境。

2）比例阀应存放在干燥、通风的地方，避免长时间暴露在潮湿环境中。

第五章维护保养5.1定期维护1）根据使用情况，定期检查比例阀的工作状态，如发现异常应及时排除故障。

2）定期检查比例电磁阀和传感器的连接，确保电气和信号传输的可靠性。

5.2清洁保养1）定期清洁比例阀的外表面和内部液流通道，以保持阀芯和阀体的清洁。

SMC电气比例阀中文手册
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

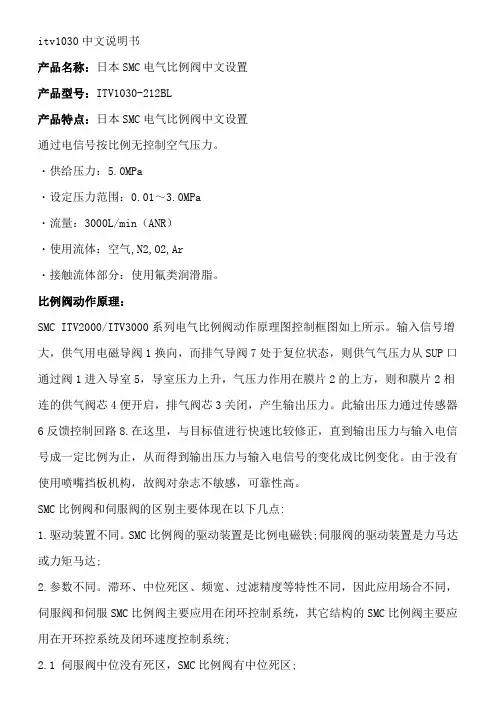

itv1030中文说明书产品名称：日本SMC电气比例阀中文设置产品型号：ITV1030-212BL产品特点：日本SMC电气比例阀中文设置通过电信号按比例无控制空气压力。

・供给压力：5.0MPa・设定压力范围：0.01～3.0MPa・流量：3000L/min（ANR）・使用流体：空气,N2,O2,Ar・接触流体部分：使用氟类润滑脂。

比例阀动作原理：SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示。

输入信号增大，供气用电磁导阀1换向，而排气导阀7处于复位状态，则供气气压力从SUP口通过阀1进入导室5，导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。

此输出压力通过传感器6反馈控制回路8.在这里，与目标值进行快速比较修正，直到输出压力与输入电信号成一定比例为止，从而得到输出压力与输入电信号的变化成比例变化。

由于没有使用喷嘴挡板机构，故阀对杂志不敏感，可靠性高。

SMC比例阀和伺服阀的区别主要体现在以下几点:1.驱动装置不同。

SMC比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达;2.参数不同。

滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服SMC比例阀主要应用在闭环控制系统，其它结构的SMC比例阀主要应用在开环控系统及闭环速度控制系统;2.1 伺服阀中位没有死区，SMC比例阀有中位死区;2.2 伺服阀的频响(响应频率)更高，可以高达200Hz左右，SMC比例阀一般几十Hz;2.3 伺服阀对液压油液的要求更高，需要经过滤才行，否则容易堵塞，SMC比例阀要求低一些;3.阀芯结构及加工精度不同。

SMC比例阀采用阀芯+阀体结构，阀体兼作阀套。

伺服阀和伺服SMC比例阀采用阀芯+阀套的结构。

4.中位机能种类不同。

比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型(Rexroth产品的E型)。

比例阀比例调压阀安全操作及保养规程比例阀和比例调压阀是工业生产中经常使用的控制元件，广泛应用于金属加工、化工、电力、电子等领域。

在使用过程中，安全操作和正确的保养都是保证设备长期稳定运行的重要保障。

因此，本文将介绍比例阀和比例调压阀的安全操作以及保养规程，以便用户正常运行和维护设备。

比例阀的安全操作比例阀适用于混合控制，通过调整气体或液体进出的比例来调整输出信号。

在使用比例阀的过程中，应注意以下事项。

1. 环境条件比例阀放置的环境应该是干燥、清洁、温度适宜、无尘、无腐蚀性气体和液体的场所。

避免比例阀暴露于阳光下的场所。

过高和过低的温度均有可能引起比例阀性能的下降，因此应确保温度范围控制在0~60℃之间。

2. 供电比例阀供电必须符合维护说明中所规定的要求。

在接线前，必须确定电源的电压与电源电压是否相符，并注意接线的正确性。

同时，比例阀工作时，应通过仪表监测电流、电压等参数，避免过载和过热。

如果出现异常，应及时停机检修。

3. 应用范围比例阀使用应在规定的范围内，避免频繁开停等操作。

当比例阀附有其他附加电子装置时，应遵循相关技术指南，注意技术条件和使用方法。

比例调压阀的安全操作比例调压阀用于控制气体和液体的流量和压力，尤其适用于混合气体或液体的流量调节。

在使用比例调压阀的过程中，应注意以下事项。

1. 环境条件比例调压阀放置的场所应该是干燥、清洁、温度适宜、无尘、无腐蚀性气体和液体的场所。

避免比例调压阀暴露于阳光下和潮湿的环境。

过高和过低的温度均有可能引起比例调压阀性能的下降，因此应确保温度范围控制在5~50℃之间。

2. 通电操作比例调压阀通电前，必须安装好电源和地线，并严格按照使用说明里的电气连接图连接电源。

通电前应先检查通电电路的电气连线是否正确，电气设备的接地是否良好。

通电时，电源电压应在额定电压范围内，如果电源电压过高或过低，可能损坏设备。

3. 选择在选择比例调压阀时，必须准确了解工作范围，如其流量、压力、温度范围等参数，避免使用不能满足应用条件的比例调压阀。

SMC ITV系列电气比例阀产品介绍，SMC电气比例阀电气比例阀通过电信号控制气压力，可以实现气压力的连续、无级调节，能实现远程控制和程序控制，对于需要对气压力进行连续或者无级调节的场合，特别适用于电气比例阀。

对于SMC ITV系列电气比例阀有以下特点：◇灵敏度高、性能好。

保护等级为IP65.电缆方向有直线型和直角型。

◇SMC ITV0000系列为薄型(仅15mm)，轻(100g)。

最多可集装至10位。

响应快(无负载时为0.1s)。

快换接头链接。

带错误显示灯(LED)。

◇SMC ITV2000/ITV3000系列为正压型，设定压力范围有三档。

在平衡状态时耗气量为0.在不加压状态下，可进行零位调整和满位调整。

在加压状态下若断电，能暂时保持输出压力不变。

有两种监控方式(模拟输出、开关输出)可供选择。

SMC ITV系列电气比例阀产品介绍1、SMC ITV系列电气比例阀特点电气比例阀通过电信号控制气压力，可以实现气压力的连续、无级调节，能实现远程控制和程序控制，对于需要对气压力进行连续或者无级调节的场合，特别适用于电气比例阀。

对于SMC ITV系列电气比例阀有以下特点：◇灵敏度高、性能好。

保护等级为IP65.电缆方向有直线型和直角型。

◇SMC ITV0000系列为薄型(仅15mm)，轻(100g)。

最多可集装至10位。

响应快(无负载时为0.1s)。

快换接头链接。

带错误显示灯(LED)。

◇SMC ITV2000/ITV3000系列为正压型，设定压力范围有三档。

在平衡状态时耗气量为0.在不加压状态下，可进行零位调整和满位调整。

在加压状态下若断电，能暂时保持输出压力不变。

有两种监控方式(模拟输出、开关输出)可供选择。

2、SMC ITV系列电气比例阀动作原理SMC ITV2000/ITV3000系列电气比例阀动作原理图1-供气先导阀2-膜片3-排气阀4-供气阀芯5-先导室6-压力传感器7-排气先导阀8-控制回路SMC ITV2000/ITV3000系列电气比例阀控制框图SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示。

压力比例阀和流量比例阀串联使用方法说实话压力比例阀和流量比例阀串联使用这事，我一开始也是瞎摸索。

我就想着这两个阀串联起来肯定能达到一些特别的效果，可哪知道这里面门道这么多。

我试过好多方法呢。

一开始我就简单地把压力比例阀在前，流量比例阀在后这么一接，心想这就完事了呗。

结果根本就不是那么回事。

我发现设备运行起来超不稳定，压力和流量的控制都乱七八糟的。

那时候我就知道肯定是哪里出了大问题，这就像是搭积木，随便一搭可能看着像个样子，可根本经不住推敲。

后来我就开始仔细研究这俩阀的工作原理。

我知道压力比例阀主要是控制这个系统里的压力大小的，而流量比例阀呢，就是管流量的。

那它们串联的时候，顺序肯定不能乱着来随便应付。

我又重新安装了一遍，不过这次我特别注意了连接部分，拧紧每一个螺丝，就像拧紧我们生活中的那瓶盖一样，可不能大意，因为任何一点的泄漏都可能影响整体效果。

在调整参数的时候，这可就更难了，我一开始完全是蒙的。

我就一点一点地试，先调压力比例阀的参数，结果调着调着流量比例阀那边就出现异常了。

然后我才反应过来，原来这两个阀的参数是相互影响的。

这就好比是两个人绑在一起走路，一个人快了，另一个人就被拖着难受。

再后来我就想到从系统整体需求出发。

先确定最终需要的流量和压力范围。

比如说要做一个灌溉系统，它需要在多长时间内把一定量的水以一个稳定的压力送出去。

有了这个目标之后呢，我就先根据这个需求调整压力比例阀，让系统先达到一个合理稳定的压力基础。

这时候就像是把房子的地基打好一样重要。

然后再去微调流量比例阀，找到那个恰到好处的流量，这个过程就很考验耐心，要一点点改变，然后观察整个系统的反应。

我犯过的一个错就是调整幅度太大了，一下子就把整个系统弄得失调了。

小幅度调整还有一个好处就是容易观察到哪个参数范围是比较合适的。

我也不确定我这方法是不是很完美，不过经过我的这些尝试，总算能让这两个阀串联起来正常工作了。

要是你们也在搞这方面的尝试，可以多尝试不同的参数组合，记录好每次调整后的效果，这样能慢慢找到最适合自己需求的设置方法，千万别像我一开始那样盲目地乱搞一通。

SMC电气比例阀中文手册
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

RT-PVDA-0X-D1 1 / 8 励贝科技 第三版：2009/06/18特点 －适用于控制各种不带电气位移反馈的单电磁铁比例阀 －最大驱动电流0.3~1A可调 －最小驱动电流0~0.3A(阶跃电流)可调 －斜坡上升和下降时间独立调整(0.05~5 s) －通过指示灯、数码管和按键进行工作状态、功能以及参数的显示调整 －用户数据受到密码保护以避免无意的或未经授权的更改 －控制信号为差分电压输入或频率输入 －+10V参考电压输出，用于外部电位器控制，参考点为M0－采用高频PWM伺服驱动技术和快速驱动回路 －故障诊断功能，对供电欠压、线圈短路、开路等异常状况进行提示 －定位孔螺钉或者35mm导轨安装

目录 内容 页码 特点 1 技术数据 2 原理框图 3 接线端子分配 4 指示灯及按键功能说明 5 异常状况显示说明 6 外形尺寸 7 工程/维护注意事项/补充信息 8

RT-PVDA-0X-D1 比例放大器

有任何技术问题请与我们的工程师联系！励贝科技 2 / 8 RT-PVDA-0X-D1 技术数据 (有关参数范围之外的应用，请务必向我们咨询) 模块外形（长×宽×高） 115×90×40mm 工作电压 UB

工作范围

－上限值 UB(t)max

－下限值 UB(t)min

24 VDC 30 V 18 V

非驱动电流消耗 Icmax60mA

最大驱动电流 Imax0.3~1A，可调 最小驱动电流 Izero0~0.3A 可调 斜坡时间 0.05~5 s可调 保险丝 IS2.0 A；缓熔，可替换 差分电压输入 －范围 U －输入电阻 Ri

－分辨率

－非线性

0~+10 V 100 KΩ < 10 mV < 10 mV

频率输入 －范围 f －分辨率 0~20000 Hz

1 Hz

参考电压 UIoutmax－纹波电压 +10 V，参考电压为M0 10 mA < 20 mV

温度漂移 Idrift< 0.15 mA/℃

samson3072比例阀使用说明书samson3072比例阀是一种新型的液压控制装置。

在普通压力阀、流量阀和方向阀上，用比例电磁铁替代原有的控制部分，按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。

samson3072比例阀一般都具有压力补偿性能，输出压力和流量可以不受负载变化的影响随着液压传动和液压伺服系统的发展，生产实践中出现一些即要求能够连续的控制压力、流量和方向，又不需要其控制精度很高的液压系统。

由于普通的液压元件不能满足具有一定的伺服性要求，而使用电液伺服阀又由于控制精度要求不高而过于浪费，因此近几年产生了介于普通液压元件（开关控制）和伺服阀（连续控制）之间的比例控制阀。

电液比例控制阀（简称samson3072比例阀）实质上是一种廉价的、抗污染性能较好的电液控制阀。

samson3072比例阀的发展经历两条途径，一是用比例电磁铁取代传统液压阀的手动调节输入机构，在传统液压阀的基础下：发展起来的各种比例方向、压力和流量阀；二是一些原电液伺服阀生产厂家在电液伺服阀的基础上，降低设计制造精度后发展起来的，使用说明书如下：关于配管1．请将samson3072配管用空气吹净或清洗干净，以除去配管内的切屑，切削油及杂质等。

2．将samson3072配管和管接头拧紧时，请注意勿将配管的螺纹切屑及密封材混入配管中。

另需强调，使用密封胶带包卷管接头螺纹时，请在螺纹先端留出1.5～2个螺距的空间。

注意关于压缩气源1．在靠近本产品的供气侧，请选择安装过滤精度在5μm以下的空气过滤器。

2．压缩空气若含有大量的水分，将导致本产品及其他的气动元件作动不良。

请实施相应对策，诸如设置后冷却器，空气干燥器，水分分离器等。

3．在本产品内部大量附着由空气压缩机所产生的碳粉时，将导致其作动不良。

费斯托比例阀参数设置方法
费斯托比例阀是一种通过改变传感器信号电压，实现流量调节的阀门。

它被广泛应用于工业自动化、液压控制等领域。

在使用费斯托比例阀时，不仅要选择合适的型号，还需要根据具体要求进行参数设置。

本
文将简要介绍费斯托比例阀参数设置的方法。

第一步：选择比例阀型号
选择比例阀型号前需了解管路中的工作压力、流量和温度范围等参数，避免出现配单不当的情况。

比例阀的选型应尽量与工作压力相适应，
在管路流量较大的位置应选用大小适中的阀门。

根据具体需求选择比
例阀的阀芯孔径和控制范围等参数。

第二步：接线方法
一些费斯托比例阀引线方式有传统拉丝防水接线和防水连接器接线两种，需要根据具体情况选择。

选对接线方法能够有效地保障产品的使
用寿命和安全性。

第三步：电气参数设定
电气参数是比例阀性能稳定性和调节性的关键。

一般包括：输入电源
电压、偏置电压、控制输入范围、输出流量范围、输出非线性特性等
参数。

这些参数的设定应考虑到输出流量与控制输入的关系，并考虑
到不同操作点所需的输出流量。

第四步：比例阀校准
比例阀校准是指通过输入控制信号，测试输出信号大小，从而获取比
例阀正常工作状态的过程。

可用于校准的设备包括示波器、万用表等。

需要注意的事项：接线正确、电源电压稳定、控制输入正确等。

根据以上方法设置的费斯托比例阀可在工业自动化、液压控制等领域
中发挥出良好的调节效果。

希望本文的介绍能够让大家更好地理解费
斯托比例阀的参数设置方法，增强企业使用费斯托比例阀的相关技能。
