一概述

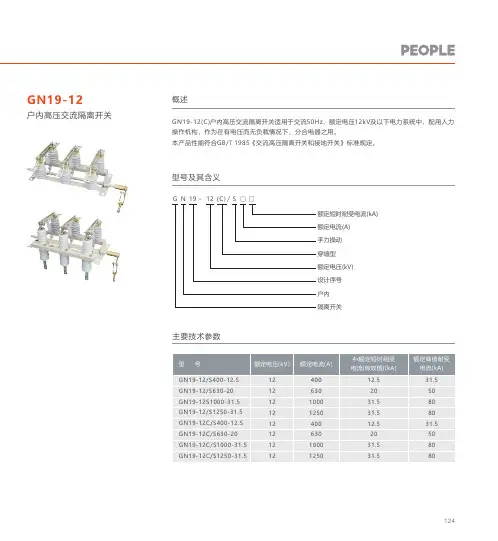

GN19-12(C)系列户内高压隔离开关用于额定电压12KV交流50Hz及以下电力系统中，配用CS6-1型手动操作机构，作为在有电压而无负载情况下分、合电路之用，亦有派生产品防污型、高原型和可加装带电显示装置等。

二型号及含义
三主要技术参数
四外形及安装尺寸。

G N 19 - 12 (C)/ S □ □
额定短时耐受电流(kA)额定电流(A)手力操动穿墙型额定电压(kV)设计序号户内隔离开关
GN19-12(C)户内交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。

本产品性能符合GB/T 1985《交流高压隔离开关和接地开关》标准规定。

高压概述
型号及其含义
主要技术参数
GN19-12
户内高压交流隔离开关
124
图1 GN19-12系列
图2 GN19-12C
图3 接线端子尺寸
GN19-12(C)/630/400
GN19-12(C)/1000/1250
外形与安装尺寸
GN19-12
户内高压交流隔离开关
高压电器
125
订货须知
订购是须注明：
1、产品型号、额定电压、额定电流及操动机构型号、安装方式。

2、隔离开关与操动机构配套供应，也可单独供应。

GN19-12
户内高压交流隔离开关
126。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。

注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。

（GB/T 2900 20-2004）2。

分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。

三。

部件a：导电部分：由静触头和动触头组成。

所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。

4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。

它的作用是将运动触点与传动部分隔离。

c：传动部分：主轴、曲柄臂、杆式绝缘子等。

d：底座：由钢架组成。

支撑动静触头的瓷瓶和传动轴固定在底座上。

底座用于接地。

4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。

本机组使用的隔离开关一般为gw13和gn19系列。

常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。

高压隔离开关―、高压隔离开关的用途室外型的液压隔离开关，包括甲极隔离开关及三极隔离开关，常用做供电线路与用户分开的第一断路隔离开关，室内型的高压隔离开关往往与高压断路器串联连接，配套使用，用以保证停电的可靠性。

此外,在高压成套配电设备装置中，隔离开关往往用做电压互感器、避雷器、配电所用变压器及计量柜的高压控制电器。

二、高压隔离开关的结构常用的高压隔离开关有GN19-10、GN19-10C两种型号。

相对应，类似的老产品有GN6-10.GN8-10两种型号。

以GN 6 - 10T型号为例，如图6 - 1所示，主要有下述部分：（1）导电部分：由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉和母线相连接，叫连接板，另一端较短，合闸时它与动力片（动触头）相接触。

两条铜板组成接触条（又称为动触头），可绕轴转动一定的角度，合闸时它吸合静触头。

两条铜板之间有夹紧弹簧用以调蓄动、静触头间的接触压力，同时两条铜板流过相同方向的电流时，它们之间产生相互吸引的电动力，这就增大了接触压力,提高了运行可靠性。

在接触条两端安装有镀锌钢片(叫做磁锁)，它保证在流过短路故障电流时，磁锁磁化后产生相互吸引力，加强触头的接触压力，提高隔离开关的动、热稳定性。

（2）绝缘部分:动、静触头分别固定在支持瓷瓶或套管瓷瓶上。

为了能够使动触头与金属接地的传动部分绝缘,采用了瓷质绝缘的传动绝缘。

（3）传动部分:主轴、拐臂、拉杆绝缘子等。

（4）底座部分:由钢架构成。

支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。

底座应接地。

总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分、合状态很直观。

三、高压隔离开关的型号及技术数据隔离开关的型号，如GN6 - 10T/400,由六部分组成。

从左至右:第一位，该设备的名称,G 代表隔离开关;第二位,设备的使用环境，W表示户外,N表示户内;第三位，设计序号，有6、8、 19等;第四位(横线后)，工作电压等级，以kV为单位，工作电压等级用数字表示；第五位，其他特征,G表示改进型,T表示统一设计,D表示带接地刀闸，K表示快分式，C表示瓷套管出线;第六位，额定电流，以A为单位。

一、概述GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。

本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。

二、型号及含义G N 19 - 12 (C) / S □□□额定短时耐受电流(kA)□额定电流(A)S手力操动C穿墙型12额定电压(kV)19设计序号N户内G隔离开关三、主要参数型号额定电压kV最高工作电压kV额定电流A动稳定电流kV(峰值)10s热稳定电流kA(有效值)重量kgGN19-10/400 10 11.5 400 31.5 12.5 27 GN19-10/630 10 11.5 630 50 20 28 GN19-10/1250 10 11.5 1250 100 40 52 GN19-10C1/400 10 11.5 400 31.5 12.5 39 GN19-10C1/630 10 11.5 630 50 20 40 GN19-10C1/1250 10 11.5 1250 100 40 70 GN19-10C2/400 10 11.5 400 31.5 12.5 39 GN19-10C2/630 10 11.5 630 50 20 40 GN19-10C2/1250 10 11.5 1250 100 40 70 GN19-10/1000 10 11.5 1000 80 31.5 49 GN19-10C1/1000 10 11.5 1000 80 31.5 65 四、安装尺寸五、订货须知订购是须注明：1、产品型号、额定电压、额定电流及操动机构型号、安装方式。

2、隔离开关与操动机构配套供应，也可单独供应。

上海昌开电器有限公司。

高压隔离开关基础知识介绍1.高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。

●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.高压隔离开关的作用隔离电源、保证安全电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。

分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

倒闸操作：隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。

3.高压隔离开关的基本要求隔离开关应具有明显的断开点，易于鉴别设备是否与电网断开。

在隔离开关断开点之间应有可靠绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。

在运行中，会受到短路电流的热效应和电动力的作用，故它应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。

结构应尽可能简单，动作要可靠。

也带有接地刀闸的隔离开关必须有联锁机构，以保证先断开隔离开关后再合上接地刀闸先断开接地刃闸后再合上隔离开关的操作顺序4.高压隔离开关的基本结构导电部分包括触头、闸刀、接线座，主要起传导电路中的电流，关合和开断电路的作用。

■操动机构通过手动、电动等向隔离开关的动作提供能源、■传动机构由拐臂、联杆、轴齿或操作绝缘子组成。

接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。

■绝缘部分包括支持绝缘子和操作绝缘子。

实现带电部分和接地部分的绝缘。

■支持底座导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

隔离开关牌子推荐：民熔电气一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

功能1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

隔离开关2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
