户外柱上10kv高压隔离开关,型号,价格,厂家

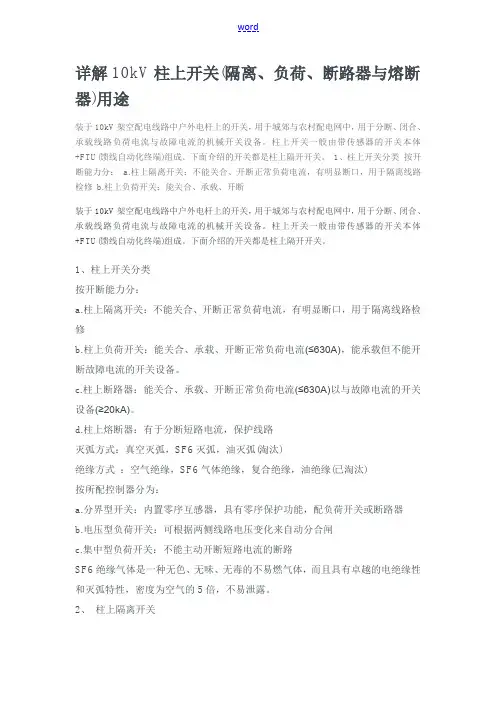

详解10kV柱上开关(隔离、负荷、断路器与熔断器)用途装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。

c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以与故障电流的开关设备(≥20kA)。

d.柱上熔断器：有于分断短路电流，保护线路灭弧方式：真空灭弧，SF6灭弧，油灭弧(淘汰)绝缘方式：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘(已淘汰)按所配控制器分为：a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体，而且具有卓越的电绝缘性和灭弧特性，密度为空气的5倍，不易泄露。

2、柱上隔离开关柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置。

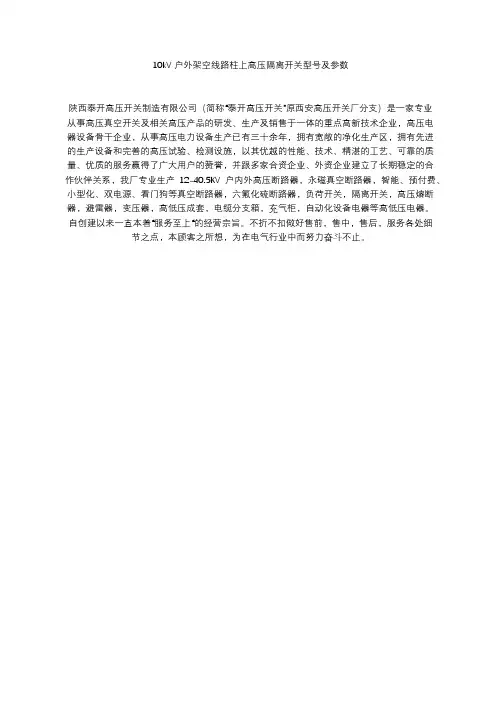

10kV户外架空线路柱上高压隔离开关型号及参数陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

GW9-12/630高压隔离开关是10KV线路中重要的开关设备，需与高压断路器配套使用，其主要功能是保证高压电器及装置在检修工作时起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流用，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能;按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

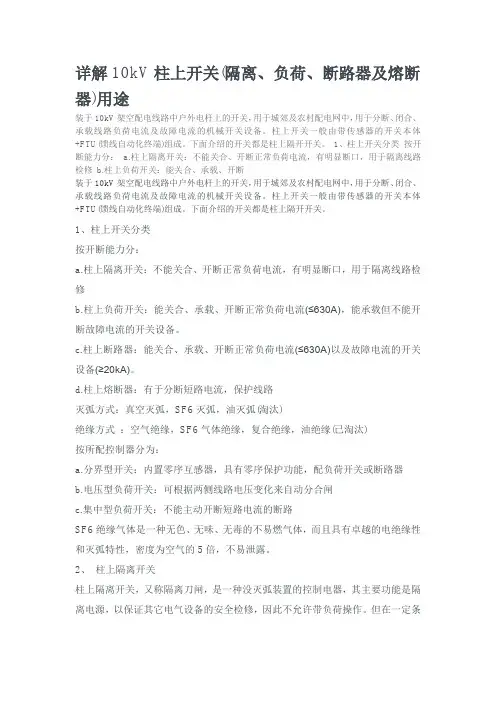

详解10kV柱上开关(隔离、负荷、断路器及熔断器)用途装于10kV架空配电线路中户外电杆上的开关，用于城郊及农村配电网中，用于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关，用于城郊及农村配电网中，用于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。

c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。

d.柱上熔断器：有于分断短路电流，保护线路灭弧方式：真空灭弧，SF6灭弧，油灭弧(淘汰)绝缘方式：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘(已淘汰)按所配控制器分为：a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体，而且具有卓越的电绝缘性和灭弧特性，密度为空气的5倍，不易泄露。

2、柱上隔离开关柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置。

高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。

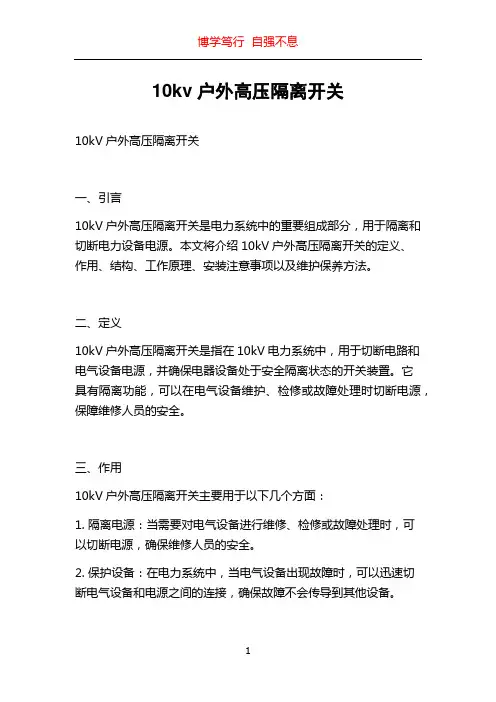

10kv户外高压隔离开关10kV户外高压隔离开关一、引言10kV户外高压隔离开关是电力系统中的重要组成部分，用于隔离和切断电力设备电源。

本文将介绍10kV户外高压隔离开关的定义、作用、结构、工作原理、安装注意事项以及维护保养方法。

二、定义10kV户外高压隔离开关是指在10kV电力系统中，用于切断电路和电气设备电源，并确保电器设备处于安全隔离状态的开关装置。

它具有隔离功能，可以在电气设备维护、检修或故障处理时切断电源，保障维修人员的安全。

三、作用10kV户外高压隔离开关主要用于以下几个方面：1. 隔离电源：当需要对电气设备进行维修、检修或故障处理时，可以切断电源，确保维修人员的安全。

2. 保护设备：在电力系统中，当电气设备出现故障时，可以迅速切断电气设备和电源之间的连接，确保故障不会传导到其他设备。

3. 检修电流变压器：在电力系统中，需要对电流变压器进行检修、维护和校准时，可以使用10kV户外高压隔离开关切断变压器与电源之间的连接。

四、结构10kV户外高压隔离开关一般由隔离刀闸、绝缘支撑结构、操作机构和接地刀闸等部件组成。

其中，隔离刀闸用于切断电气设备与电源之间的连接，绝缘支撑结构用于支撑和固定隔离刀闸，操作机构用于进行手动或电动操作，而接地刀闸用于确保设备处于安全的接地状态。

五、工作原理10kV户外高压隔离开关的工作原理是通过手动或电动操作，控制隔离刀闸的闭合和断开，以实现对电气设备和电源之间的连接与隔离。

当隔离刀闸处于闭合状态时，电气设备和电源相连通；当隔离刀闸处于断开状态时，电气设备与电源被隔离。

六、安装注意事项1. 安装位置选择：10kV户外高压隔离开关应安装在通风良好、湿度低、无腐蚀性气体和易燃物质的区域。

2. 固定支架：安装前应确保支架结构牢固可靠，能够承受开关的重量和冲击力。

3. 接地：确保10kV户外高压隔离开关的接地可靠，以保证设备运行安全。

4. 连接线路：根据设计要求，确保连接线路正确安装并可靠接地。

隔离开关隔离开关导电部分之前用的是铜管铜排目前升级为方管出线座采用接触式，升级后采用软连接，使导电稳定，不存在接触不良的现象中间触头采用韧性及导电很好的铜材质代替民熔GW9-12/630A户外高压隔离开关10KV柱上高压刀闸隔离开关采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力体锁扣装置、安全可靠型号含义外形结构与安装尺寸：使用条件1.海拔高鹰不超过 1000m，高原型不超过4000 m;2.环境温意：-40C~ -40tc;3.风速不大于 35m/s;4.地震烈度:8度;5.要冰厚度:s10mm;6.耐污产品适用于污秽地区:7.不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所1.隔离开关结构本隔离开关是双柱水平回转式结构。

每组隔离开关由三个独立的单极组成，每个单极是由底座,绝缘绿支柱及导电部分组成。

每极隔离开关有两个绝缘支柱分别固定在庑座两端的轴承座上、以连杆连结。

每个绝缘支柱可以水平旋转，转角为90*，绝缘支柱上装有软连接导电接线座、左、右触头。

左、右触头通过导电管在两个绝缘支柱中间接触。

主回路导电回路委件材质均为铜质，电流等级为630A时，导电部件表面镀锡;电流等级为1250A以上时，导电部件触指表面镀银。

中间触头为“握手" 式结构，其结构采用专利技术的触指刀口垫园压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。

不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别.2接地开关的结构接地开关静触头固定在隔离开关的导电管上。

动触头安装在底座上的接地闸刀铝管的端部。

3.隔离开关与接地开关的机械联锁隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。

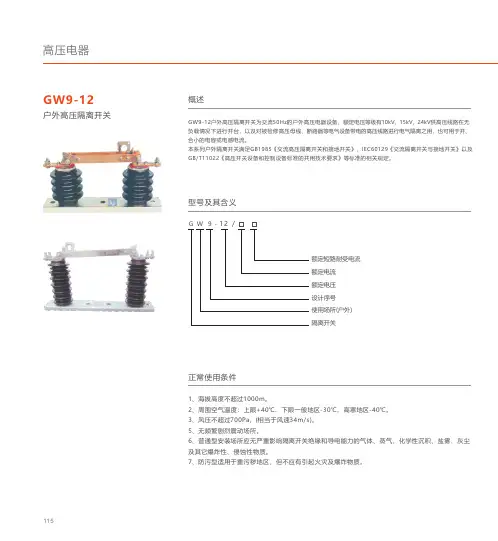

GW9-12
户外高压隔离开关
高压电器
概述
型号及其含义
G W 9- 12 /
1、海拔高度不超过1000m。

2、周围空气温度：上限+40℃，下限一般地区-30℃，高寒地区-40℃。

3、风压不超过700Pa，(相当于风速34m/s)。

5、无频繁剧烈震动场所。

6、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。

7、防污型适用于重污秽地区，但不应有引起火灾及爆炸物质。

额定短路耐受电流额定电流额定电压设计序号使用场所(户外)隔离开关
正常使用条件
GW9-12户外高压隔离开关为交流50Hz 的户外高压电器设备，额定电压等级有10kV ，15kV ，24kV 供高压线路在无负载情况下进行开台，以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。

本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

115
外形安装尺寸
主要技术参数
GW9-12
户外高压隔离开关
116
图1 GW9-12
型外形图
注：瓷支柱外绝缘爬电距离600mm。

图2 GW9-24型外形图
GW9-12
户外高压隔离开关
高压电器
117。

产品类目：电气>>开关类>>隔离开关>>高压隔离开关>>名称：10kV户外高压隔离开关价格：元规格：色彩：放入购买清单放入预采购清单生产厂商..........................................................................................简介..........................................................................................广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

促销信息..........................................................................................详细信息..........................................................................................一、产品概述HGW9-10型复合绝缘户外高压隔离开关广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

本系列隔离开关采用了各种最新技术及最新工艺，性能可靠，维护方便，具有瓷绝缘开关产品所不能比拟的的优越性，是配电线路尤其是重污秽线路的首选产品：1.绝缘外套采用最先进配方的硅橡胶材料生产，具有优异的电气性能。

2.产品复合绝缘结构设计科学合理，较好解决了瓷外套防污能力差、易开裂的问题。

选用优质的环氧树脂玻璃棒作内支架材料，抗拉强度高达3.5kN以上。

3.绝缘支柱采用一次成型工艺，工艺先进，性能可靠。

闸刀采用槽型结构，增大了散热面积，提高了闸刀的机械强度，动热稳定性大大提高。

10kv柱上隔离刀闸参数
10kV柱上隔离刀闸的参数包括：
1. 额定电压：10kV，即10千伏。

2. 额定电流：根据具体应用场景和电力负荷需求确定，一
般为几百安培至几千安培。

3. 额定短路开断电流：根据具体应用场景和电力负荷需求
确定，一般为几千安培至几万安培。

4. 额定短时耐受电流：根据具体应用场景和电力负荷需求
确定，一般为几千安培至几万安培。

5. 额定频率：50Hz或60Hz，根据所在地区电网标准确定。

6. 隔离刀闸类型：柱上隔离刀闸，用于隔离电力设备或线路，一般为手动操作。

7. 隔离刀闸材质：通常使用高强度绝缘材料和导电材料制成，以确保良好的绝缘和导电性能。

8. 隔离刀闸操作方式：手动操作，通过手柄或手轮进行开
关操作。

9. 隔离刀闸安装方式：柱上安装，固定在电力设备或线路
的柱子上。

10. 隔离刀闸防护等级：根据具体应用场景和安全要求确定，一般为IP20至IP67等级。

需要注意的是，以上参数仅为一般情况下的参考数值，具
体参数需根据实际需求和电力系统设计要求进行确定。

10kV柱上断路器是一种用于配电系统中的开关设备，主要用于切断和接通10kV电力线路。

它的主要功能是保护电力系统的安全运行，防止因故障电流过大而引发的设备损坏和人身伤亡事故。

1. 型号：10kV柱上断路器的型号通常由制造商根据其设计、性能和使用环境等因素来确定。

常见的型号有ZW32-12型、ZW8-12型、FZW28-12型等。

这些型号中的数字通常代表了断路器的额定电流值，例如ZW32-12型的额定电流为32A，ZW8-12型的额定电流为8A。

2. 参数：10kV柱上断路器的主要参数包括额定电压、额定电流、短路电流、绝缘水平、操作方式、防护等级等。

-额定电压：10kV柱上断路器的额定电压通常为10kV，这是断路器可以正常工作的最大电压值。

-额定电流：额定电流是指断路器在正常工作条件下可以承受的最大电流值。

例如，ZW32-12型的额定电流为32A，ZW8-12型的额定电流为8A。

-短路电流：短路电流是指在电路发生短路故障时，通过断路器的瞬时最大电流值。

这个参数决定了断路器的保护能力。

-绝缘水平：绝缘水平是指断路器的绝缘材料能够承受的最大电压值。

这个参数决定了断路器的安全性能。

-操作方式：10kV柱上断路器的操作方式主要有手动操作和电动操作两种。

手动操作需要人工进行操作，而电动操作可以通过远程控制或自动控制进行操作。

-防护等级：防护等级是指断路器对外部环境的防护能力，通常用IP代码表示。

IP代码的第一个数字表示防尘等级，第二个数字表示防水等级。

例如，IP67表示防尘等级为6级，防水等级为7级。

以上就是10kV柱上断路器的主要型号和参数。

在选择和使用断路器时，需要根据电力系统的具体情况和需求，选择合适的型号和参数，以确保电力系统的安全和稳定运行。

10kv真空开关安装图片_10kv柱上隔离刀闸安装图_10kv户外柱上智能高压开关陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

机构安装：据设计将操作机构装入开关的中间极或边极下部，首先将开关和操作机构都置于合闸位置，移动操作机构，使机构的转轴与开关转轴成一直线，中心对准后，将操作机构固定。

10KV柱上断路器选型手册随着国民经济的快速发展，用电量不断的增加，用户对供电的可靠性及供电质量提出了更高的要求10kV柱上开关设备在农网线路上的合理应用，为供电企业提高供电可靠性立下了汗马功劳。

但是随着我国配电网技术的发展，农网的结构与布局日趋复杂，农网线路容量的增大，线路绝缘化水平进一步的提高，农网线路的故障性质发生了变化，因此对10kV农网线路柱上开关的选择与应用提出了新的要求。

110kV柱上开关的分类10kV柱上开关，按灭弧介质区分，经历了压缩空气型、磁吹型、产气材料型、多油型、SF6型、真空型等几个代表性的阶段。

20世纪50年代的多油断路器，由于三相触头同室，其灭弧介质和绝缘介质均为绝缘油，开断容量在1250A以下，开断故障电流时存在爆炸危险，随着技术的发展，已逐渐被淘汰。

SF6断路器和真空断路器是20世纪80年代发展起来的产品，20世纪90年代在我国得到广泛的应用，成为取代油断路器的主导产品。

其开断电流在16kA 及以上，开断短路电流次数多达30次，10～20年免维护。

同时已具有加装电动操作和控制器，实现智能化和配网自动化的功能。

断路器。

出现故障电流后按照整定电流和时间跳闸，一般配备电磁感应线圈和脱扣联动机构，既能开断，又能关合短路电流，开断故障电流能力较高，作为保护线路用。

但因10kV柱上断路器存在保护级差问题，在实际运行中存在越级跳闸的现象。

重合器。

有电流型重合器和电压型重合器两种。

反应故障电流跳闸后能重合的，称电流型重合器，这种重合器既做保护跳闸用，又能实现1～3次重合闸，将故障段从最后一段开始逐一淘汰，直到判别到故障段。

因需多次重合故障电流，对电网冲击较大，同时分段越多，需重合的次数越多，时间越长，故分段一般不宜超过3段。

重合器适用于农网分支线和辐射型线路。

另一种重合器在线路失压时跳闸，来电延时后合闸，称为电压型重合器。

变电站内出线断路器需2次重合，完成故障区段隔离与非故障区段恢复供电，其中第一次重合为判别故障区段，依据各分段点开关合闸的情况，确定故障区段，并自动将故障区段两侧开关闭锁，隔离故障。

10kv户外高压柱上真空断路器-柱上高压真空断路器厂家陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

开关进线侧内置二相电流互感器，出线侧内置零序电流互感器，在机构罩外部侧面设有端子盒，内部CT变比线引出、电压PT二次输入端子，都在端子盒内，可做到任意调整CT变比和PT二次电源线经断路器内部中转，通过户外电缆引入控制器，减少了二次电源线过长、且控制器需另设电源接口的不便。

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

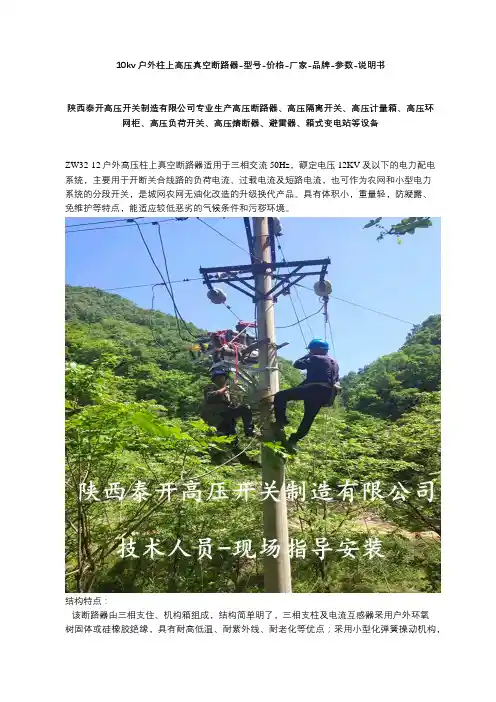

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

10KV看门狗高压真空开关-高压看门狗开关说明书-户外柱上断路器看门狗陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

zw32-12f户外高压智能真空断路器(以下简称断路器)为额定电压12kv，三相交流50hz的户外配电设备。
