2018_2019学年高中物理第五章家用电器与家庭生活现代化章末综合测评教科版选修1_1

2 电热类家用电器3 电动类与电光类家用电器4 信息类家用电器5 家电的影响和家电的未来课时分层作业(十五)[基础达标练](15分钟48分)1．(6分)(多选)以下说法正确的是( )A．微波具有致热性B．微波具有反射性C．微波具有可透射性D．以上说法都不对ABC[微波的特点：①致热性；②反射性；③可透射性，故ABC正确．]2．(6分)关于录音机放音说法正确的是( )A．扬声器把电信号转化为声音信号B．将磁带上的磁信号转化为声音信号C．将声音信号转化为电信号D．以上说法都不对B[放音时录音机将磁带上记录的磁信号转化为声音信号，故B正确．]3．(6分)电话的听筒主要应用了电流的( )A．热效应B．磁效应C．化学效应D．以上说法都不正确B[听筒是电流的强弱变化引起振动线圈磁性大小的变化从而使振动膜震动发生，这是利用了电流的磁效应，故B正确．]4．(6分)使用手机进行语音通讯时，手机要发射出一种波，研究发现儿童对这种波的吸收是成年人的三倍，因此专家建议家长不要让儿童使用手机进行语音通讯．手机发射的这种波是( )【导学号：37032114】A．超声波B．次声波C．电磁波D．水波C[手机发射的是电磁波，故C正确．]5．(6分)在使用家用电器时，下列说法正确的是( )A．洗衣机使用三孔插座主要是为了防雷击B．电冰箱紧贴墙壁放置有利于散热C．电视机处于待机状态时仍会消耗电能D．电饭锅的插头沾水后不能接入电路是因为容易造成断路C[洗衣机用三孔插座主要是防止外壳带电引起的触电事故．电冰箱应离开墙壁一定距离才有利于散热，故A、B错误．电视机待机状态时有些部件仍在工作也会消耗电能，故C正确．电饭锅插头沾水后不能接入电路是因为容易造成短路，故D错误．]6．(6分)在炎热的夏天，某同学为了降低室内温度，采取的措施是，紧闭门窗，开动冰箱并打开冰箱门，关于这位同学所采取的措施，下列判断中正确的是( )A．可以降低室内温度B．室内温度不会降低，还可能升高C．室内温度不升不降D．不能确定B[由于电冰箱消耗电能并最终转化为内能，因而室内温度会升高．]7．(6分)关于话筒的工作过程，有如下几句话，正确的排列顺序是( )①膜片忽松忽紧挤压碳粒②人对话筒说话时，声波使膜片振动③电阻忽大忽小④在电路中产生了强弱按声音振动而变化的电流A．①②③④B．②①④③C．②①③④D．①②④③C[根据话筒是把声音信号转化为电信号，可知合理的顺序应为C.]8．(6分)下列关于说明书使用的做法，正确的是( )A．选购和安装家电，不需要参照说明书进行B．应该自己先摸索家电的使用方法，再通过说明书求证、拾遗C．应该先阅读说明书，再学习实践家电的使用方法D．知道如何使用家电后，说明书就可以不再保留了C[选购和安装家电，需要参照说明书进行，明确基本需要，同时在使用电器之前，先看说明书，了解注意事项和正确的使用方法，以防止错误使用，导致触电等事故；并且说明书要妥善保管，以备需要时查看，故C正确，A、B、D错误．][能力提升练](25分钟50分)9．(6分)如图5­2­2所示是现代家庭生活中常见的微波炉．它的作用是快速加热食物，既省时省电，又安全卫生．有关微波炉使用的说法中不正确的是( )图5­2­2A．加热食物不能使用金属器皿B．盒装牛奶可直接用微波炉加热C ．微波炉的外壳及玻璃门上的屏蔽网都是金属的D ．微波炉加热食物快的原因是电磁波可以深入到食物内部，食物的内、外部几乎同时变热B [金属对微波具有反射作用，故加热食物不能用金属器皿，A 正确；盒装牛奶的包装袋内表面附有锡箔纸，对微波也有反射作用，故盒装牛奶不能直接用微波炉加热，B 错误；微波炉的外壳和玻璃上的屏蔽网是金属的，可以使微波在炉腔内反射，提高能量的利用率，C 正确；微波具有可透射性，D 正确．]10．(6分)LED 灯具有节能、环保特点．“220 V 8.5 W”LED 灯泡和“220 V 60 W”白炽灯泡正常发光时的亮度相当．与白炽灯相比，LED 灯泡可以节能约( )A ．14.2%B ．85.8%C ．16.5%D ．83.5%B [设两种灯泡正常发光的时间为t ，LED 消耗的电能为W 1＝P 1t ＝8.5 W·t ，白炽灯消耗的电能为W 2＝P 2t ＝60 W·t ，所以LED 灯可以节约60 W·t －8.5 W·t 60 W·t×100%≈85.8%.] 11．(6分)下表是某电视机的部分技术参数，该电视机正常工作时的电流为________安；如该电视机长期不用而一直处于待机状态，则一个月(30天)该电视机将消耗电能________度.【导学号：37032115】作电流I ＝P U ＝200 W 220 V ＝0.9 A ，待机状态一个月消耗电能W ＝Pt ＝5×30×24×3 600 J＝5×30×24×36003.6×106度＝3.6 度．【答案】 0.9 3.612．(8分)将如图5­2­3所示电水壶的三条接线按照安全用电的原则对应连接到插头上．图5­2­3【解析】 与外壳相连的线接地线，与保险丝相连的线接火线，剩下的一根接零线．【答案】 见解析(图略)13．(10分)城市居民家庭选用储水式热水器应注意哪些问题？图5­2­4【解析】(1)一般三四口之家50～80 L容量的热水器基本能满足需要；如使用热水频繁，60 L以下的热水器将频繁启动，不但增加耗电量，而且频率和启动电流冲击对其他家电也有一定的影响．(2)将恒温器度数调到65 ℃左右，这时用电量最为经济．(3)沐浴比浴缸浸浴节省约50%的热水和电力．(4)采用保温性能良好的储水式热水器，最好晚间接通热水器电源，白天关掉电源．【答案】见解析14．(14分)某同学家电能表的规格是(5 A,220 V)，他家已有40 W 灯2盏，80 W彩电1台，120 W洗衣机1台，当这些电器同时使用时，能否再接一只800 W的电饭煲使用？【解析】电能表额定功率P＝UI＝220 V×5 A＝1 100 W.原有电器总功率P1＝P灯×2＋P视＋P机＝40 W×2＋80 W＋120 W＝280 W，P－P1＝1 100 W－280 W＝820 W>800 W，能再接一只800 W的电饭煲使用．【答案】见解析。

章末综合测评(四) 家用电器与日常生活(时间：90分钟分值：100分)一、选择题(本题共12小题，每小题4分，1～7为单选，8～12为多选)1．从安全用电的角度出发，下列做法存在安全隐患的有( )A．用电器金属外壳应该接地线B．不要在同一插座上同时使用几个大功率用电器C．要定期检查用电器插头，特别是大功率用电器插头D．洗衣机、洗碗机等易潮湿用电器不用接地线D[有电动机的家用电器、在潮湿环境中使用的电器、具有金属外壳的电器和其他规定使用接地线的家用电器必须做好接地保护，否则外壳容易带电．多个电器接在同一插座上，当同时开启这些电器时，会造成瞬间电流很大，电压下降，影响电器正常工作，甚至因插座连接线超负荷而发热引起火灾．用电器插头如果破损，人体接触到破损部位容易造成触电事故，破损处容易造成短路事故．]2．关于电感对交变电流的影响，下述说法中正确的是( )A．电感不能通直流电流，只能通交变电流B．电感对各种不同频率的交变电流的阻碍作用相同C．同一个电感线圈对频率越低的交变电流的阻碍越小D．同一个电感线圈对频率越高的交变电流的阻碍越小C[电感既能通直流电，也能通交流电，对直流电阻碍作用很小，对交流电阻碍作用较大，且随交流电频率的升高，阻碍作用增大．]3．下列说法不正确的是( )A．不要在电线上晒衣服B．不准用剪刀或没有绝缘柄的钳子剪断电线C．小鸟停在电线上不会触电死亡，是因为两爪间电压很小D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属D[使用测电笔时，食指与测电笔尾部金属片相接触．]4．在下列安全提示中，与它相应的解释不正确的是( )A．打雷时请勿在大树下躲雨——雷击时电流很大，且易经大树流入大地B．不能用湿抹布擦拭正在工作的用电器——一般的生活用水是导体C．高压危险！请勿靠近——只有高压电对人体才是不安全的D．洗衣机的金属外壳要接地——防止外壳漏电发生触电事故C[安全用电的原则是不接触低压带电体，不靠近高压带电体，低压电高于36 V时也是不安全的，故C错误．]5．某同学自己在家看电视，突然发现电视机冒了烟，他采取的措施正确的是( ) A．马上跑到外面去喊人B．立即断开电源，远离电视机，同时打开门窗C．继续观察，看发生什么后果D．心里害怕，自己走开了也不知怎么办才好B[用电设备发生故障时，首先是切断电源，严禁用水扑灭，避免由此引起火灾．继续观察和外出喊人都会造成事故的发展．]6．交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则( )A．I′>I B．I′<IC．I′＝I D．无法比较B[当交变电流通过长直导线时，对交变电流的阻碍作用相当于一个电阻器；当导线绕成线圈后，就成了一个电感器，除受电阻的阻碍作用外，还受到电感器的阻碍作用，电流减小．]7．如图1所示的电路中，若要灯泡持续发光，则S端应该接入( )【导学号：71082094】图1A．交流电源B．直流电源C．滑动变阻器D．开关A[电容器在电路中通交流电，隔直流电，要想使灯泡持续发光，S端应接入交流电源，故A正确．]8．家庭电路中的保险丝烧断了，下列做法中不正确的是( )A．用钢丝代换B．为了保险，选择尽量粗的保险丝代换C．选择额定电流稍小于电路中最大正常工作电流的保险丝替换D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝替换ABC[用钢丝或尽量粗的保险丝代换时对电路不会起到保护作用；用小于正常工作电流的保险丝又使电路不能正常工作，故应选等于或稍大于电路中最大正常工作电流的保险丝，故选A、B、C.]9．关于家庭电路，下列说法中不正确的是( )A．家庭电路采用的是电压为220 V的交流电B．洗衣机、电冰箱等家用电器都使用三孔插座，是为了节约用电C．在家庭电路中，已有两盏灯正常发光，若再打开电视，则电路中的总电流变小D．可以用铜丝代替保险丝，这样可以防止断电BCD[使用三孔插座，是为了防止因漏电而发生触电事故，故B错，在家庭电路中，并联的用电器越多，总电阻越小，家庭电路的电压220 V不变，则电路中的总电流变大，故C 错；保险丝不断电则无法起到保护电路的作用，故D错．]10．如果家里的微波炉(1 000 W)，电视机(100 W)和洗衣机(400 W)，平均每天都工作1 h，一个月(30天计)的用电量是( )A．10 kW·h B．20 kW·hC．45 kW·h D．45度CD[家里的三种电器总功率为每个电器功率之和，它们消耗的电能由W＝P·t得W＝P·t＝(1 000＋100＋400)×3 600×30 J＝45×103×3 600 J＝45 kW·h＝45度．] 11．工人师傅在改装电炉时，为了使电功率减小到原来的一半，下列措施中不可行的是( )A．截去一半电炉丝B．串联一条相同的电炉丝C．并联一条相同的电炉丝D．把连接电炉和电源的电线长度增加一倍ACD[串联一条相同的电炉丝，电阻变为原来的2倍，而截去一半电炉丝或并联一条相同的电炉丝，总电阻都变为原来的一半，再根据P＝U2R进行判断可知B可行，A、C、D不可行．]12．(多选)某学生在研究串联电路电压特点的实验中，所用电路如图2所示，接通S 后，将有内阻的电压表并联在A、C两点时，电压表的读数为U，当并联在A、B两点时，读数为零，则故障的原因可能是( )【导学号：71082095】图2A．AB段断路B．BC段断路C．AB段短路D．BC段短路BC[将电压表并联在A、C两点时，电压表测电源电压；并联在A、B两点时，电压表测的是AB两端的电压．当BC段断路时，电压表无法工作，读数为零；当AB段短路时，AB 段相当于一根导线，读数为零；故B、C正确．]二、非选择题(本题共6小题，共52分)13．(8分)电冰箱工作时，应当使用图3中的________插座，这是为了使电冰箱的外壳________，保证安全工作．下表是某电冰箱的部分技术参数，它正常工作时，电压是________V，若压缩机连续正常工作1 h，将消耗电量________kW·h.甲乙图3[[答案]乙接地220 0.2214．(8分)很多家用电器都有待机功能，比如，电视可以用遥控器关机而不必断开电源．这一功能虽给人们带来了方便，但电器在待机状态下仍有能耗．下表是小明家两台电器的数据统计．这两台电器每天待机共耗电________度．若能及时断开电源，他家每月可以节约电费________元．(电价为0.45元/度，每月按30天计算)W1＝0.008×20度＝0.16度，VCD每天待机耗电：W2＝0.012×22度＝0.264度，总共每天耗电0.424度．若能及时断开电源，每月可节约电费：0．424×30×0.45元＝5.724元．[答案]0.424 5.72415．(8分)某同学为测量家里一盏灯的实际功率，他只开亮这一盏灯，观察电能表转盘在3 min内转了9转，若每千瓦时该表转3 000转，则这只灯泡的实际功率为多少？[解析]消耗的电能W＝93 000×3.6×106 J＝1.08×104 J，灯泡的实际功率P＝Wt＝1.08×104W＝60 W.3×60[答案]60 W16．(8分)一种随身听充电电池(充电器)的说明书如下表所示，阅读后回答有关问题：(1)充电电池使用的是什么电源？有什么技术指标？(2)充电电池输出的是什么样的电流？有什么技术参数？(3)充电电池在完全充电的情况下，一般可以播放多长时间？[解析](1)充电电池使用的是交流电源．交流电压220 V，频率50 Hz，输入电功率4 W.(2)充电电池输出的是直流电．电压为1.2 V，电流大小为350 mA.(3)充电电池在完全充电的情况下，一般可以播放17 h.[答案]见解析17．(10分)电热毯、电饭锅等是人们常用的电热式家用电器，它们一般具有加热和保温功能，其工作原理大致相同．图4为某种电热式电器的简化电路图，主要元件有电阻丝R1、R2和自动开关S.【导学号：71082096】图4(1)当自动开关S闭合和断开时，用电器分别处于什么状态？(2)用电器由照明电路(U ＝220 V)供电，设加热时用电器的电功率为400 W ，保温时用电器的电功率为40 W ，则R 1和R 2分别为多大？[解析] (1)S 闭合，处于加热状态；S 断开，处于保温状态．(2)由电功率公式得P 1＝U 2R 1 P 2＝U 2R 1＋R 2联立得R 1＝121 Ω，R 2＝1 089 Ω.[答案] (1)S 闭合，处于加热状态；S 断开，处于保温状态．(2)R 1＝121 Ω R 2＝1 089 Ω18．(10分)如图5所示是一种触电保安器，变压器A 处用火线和零线双股平行绕制成线圈，然后接到用电器．B 处有一个输出线圈．一旦线圈中有电流，经放大后便能推动继电器J 切断电源．试说明：图5(1)为什么多开灯不会使保安器切断电源？(2)为什么有人“手－地”触电保安器会切断电源？(3)该保安器能不能为双手“火线－零线”触电保安，为什么？[答案] (1)变压器A 线圈因双股并绕，正向电流与反向电流产生的磁性相互抵消，多开灯、少开灯都如此．所以线圈B 中无感应电流，继电器J 不会切断电源．(2)当人“手－地”触电时，火线中电流有一部分直接通过人体流入大地，不从A 线圈中回流，保安器铁芯中有磁通量变化，B 线圈有电流输出，继电器J 工作，切断电源．(3)“火线－零线”触电时，与多打开几盏电灯情况相似，A 线圈中正、反向电流总是相等，不引起磁通量变化，继电器J 不能切断电源，不起保安作用．。

学业分层测评(十六) 从电路元件到家用电器(建议用时：45分钟)[学业达标]1．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为( )A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B．通过导线的电流远小于通过熨斗的电流C．导线的散热比熨斗快D．导线外有绝缘皮隔热【解析】导线与电熨斗是一种串联关系，由于导线电阻很小，所以消耗电能少．【答案】 A2．关于电热的利用，下列说法正确的是( )A．电热对我们来说总是有利的B．电热对我们来说总是不利的C．电饭锅是利用电流热效应的原理制成的D．电视机工作过程中没有产生电热【解析】我们可以利用电热制造一些家用电器，为我们服务；同时电热在导线上发热浪费大量能源，像电视机产生电热又会使机器老化，这是不利的．【答案】 C3．下列电器或设备中，属于纯电阻电器或设备的有( )【18152112】A．电扇和电吹风B．白炽灯和电热毯C．洗衣机和电烙铁D．电解槽和电冰箱【解析】纯电阻电器或设备是指把电能全部转化为内能(热能)的电器或设备，以上电器中，电热毯、电烙铁、白炽灯都是纯电阻电器；电扇和电吹风、洗衣机是电动机，它们把电能的一部分转化为内能，另一部分转化为机械能；电解槽把电能的一部分转化为化学能，另一部分转化为机械能；电冰箱是致冷设备，是转移能量的设备．【答案】 B4．交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则( )A．I′>I B．I′<IC．I′＝I D．无法比较【解析】当交变电流通过长直导线时，对交变电流的阻碍作用相当于一个电阻器；当导线绕成线圈后，就成了一个电感器，除受电阻的阻碍作用外，还受到电感器的阻碍作用，电流减小．【答案】 B5．(多选)某电容器上标有“1.5 μF,9 V”的字样，则该电容器( )A．该电容器的电容是1.5 μFB．该电容器的耐压值是9 VC．加在该电容器上的电压不应超过9 VD．该电容器的击穿电压为9 V【解析】电容器上标注的“1.5 μF,9 V”是电容器的标称容量，即电容为1.5 μF 和电容器的额定电压是9 V，额定电压是电容器长时间连续可靠工作时，两极间承受的最高电压，简称耐压．若电容器的实际电压超过额定电压，就会被击穿而失去作用，所以电容器的击穿电压要大于其额定电压，故A、B、C正确．【答案】ABC6．下列关于电容器的说法正确的是( )A．直流电能通过电容器B．电容器接在交流电源上，电路里有电流，这是电容器的充电和放电电流C．电容器接在交流电源上，电路里有了电流，这证明电荷流过了电容器两极间的绝缘介质D．以上说法都不正确【解析】直流电不能通过电容器，电容器接在交流电源上，电路中有电流通过，这是电容器的充电和放电造成的，实际上并没有电荷通过电容器内部的绝缘介质，选项B正确．【答案】 B7．某实验电路图如图5­3­5所示，电路接入交流电，灯亮．保持电压不变使频率逐渐增大，观察到灯逐渐变亮，则X接入的是( ) 【18152113】图5­3­5A．电容器B．电感器C．电阻器D．保险丝【解析】四种元件中只有电容器在电压、频率增大时，阻碍作用变小．【答案】 A8.一同学将变阻器与一只6 V、6～8 W的小灯泡L及开关S串联后接在6 V的电源E 上，当S闭合时，发现灯泡发光．按图5­3­6所示的接法，当滑片P向右滑动时，灯泡将( )图5­3­6A．变暗B．变亮C．亮度不变D．可能烧坏灯泡【解析】由题图可知，变阻器接入电路的是PB段的电阻丝，由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．【答案】 B[能力提升]9．(多选)在如图5­3­7所示的日光灯连接线路中，下列说法中正确的是( )图5­3­7A．日光灯启动时，镇流器的作用是为灯管提供瞬时高压B．日光灯正常工作时，镇流器起降压限流的作用C．启动器起到一个自动开关的作用D．以上说法均不正确【解析】日光灯电路中，启动器的构造是一个充有氖气的小玻璃泡，里面装有两个电极：一个固定不动的静触片和一个双金属片制成的U型触片．当开关闭合后，电源把电压加在启动器的两极之间，使氖气放电而发出辉光．辉光产生的热量使U型触片膨胀伸长，跟静触片接触而把电路接通．电路接通后，启动器中的氖气停止放电，U型触片冷却收缩，两个触片分离，电路自动断开，电路突然中断的瞬间，在镇流器两端产生一个瞬时高电压，这个电压和电源电压加在灯管两端，使灯管中的水银蒸气开始放电．当水银蒸气导电时，就发出紫外线，使涂在管壁上的荧光粉发出柔和的白光．当日光灯管成为电流的通路时，镇流器起降压限流的作用．【答案】ABC10．电阻器是利用材料对电流产生阻碍作用的特性制造的电路元件．有的材料，在温度升高时电阻减小得非常迅速，利用这种材料可以制成体积很小的______电阻，它能将温度变化迅速转化成电信号，测量这种电信号，就可以知道温度变化的情况．有的材料，在光照下电阻大大减小，利用这种材料可以制成体积很小的________电阻．【解析】热敏电阻对温度变化特别敏感，当温度发生变化时，其电阻值变化特别明显．而光敏电阻对光照变化特别敏感，当光照变化时，其电阻值变化特别明显．【答案】热敏光敏11．电冰箱工作时，应当使用图5­3­8中的________插座，这是为了使电冰箱的外壳________，保证安全工作．下表是某电冰箱的部分技术参数，它正常工作时，电压是________V，若压缩机连续正常工作1 h，将消耗电量________kW·h.图5­3­8额定电压220 V频率50 Hz额定功率220 W容积180 L【解析】【答案】(乙) 接地220 0.2212．家住海阳市的赵先生最近买了一套新居，客厅大小 5.0 m×6.5 m．打算购置一台柜式空调机放在客厅．他先做了一些市场调查，对各种产品的性能和规格有一定了解之后对下列三种品牌的空调机(见表)有购买的意向．请你依据这些技术参数，为他家提出合理的选购建议并回答下列问题：品牌名称美的空调KFRD－50 LW/G海尔空调KFRD－60 LW/GTCL空调KFRD－71LW/E制冷适用面积(m2)23.5～3728～4635～50制热适用面积(m2)23.7～34.727.5～35.535～50电源规格220 V～50 Hz220 V～50 Hz220 V～50 Hz 制冷量(W) 5 000 6 0007 100(2)所选择的空调机正常工作时产生的电流是多大？(3)如果空调机制冷平均每天正常工作6小时，则每个月(30天计)的耗电量是多少？如果每kW·h 的电费为0.8元，则每月累计需要电费多少元？【18152114】【解析】 (1)首要考虑的是空调机的制冷适用面积；同时由于空调机是耗电量较大的一种家电，所以空调机制冷的电功率也是需要考虑的重要因素．从空调机适用的制冷面积看，美的、海尔空调两种机型都适合，但是考虑到海尔空调是国际品牌，在耗电量同等的情况下，海尔空调的制冷量较优，再综合考虑噪音、风量和价格等方面的因素，海尔KFRD －60 LW/G 空调机是首选的机型．(2)如果选购了海尔KFRD －60LW/G 空调机，制冷正常工作时电源输入的功率最大为P ＝2 100 W ，所以电路中的电流为I ＝P U ＝2 100220A≈9.5 A.(3)空调机每天耗电量W ＝2.1×6 kW·h＝12.6 kW·h，一个月消耗的电能为W ＝12.6×30 kW·h＝378 kW·h.所以每月所需的电费为378×0.8元＝302.4元．【答案】 (1)见解析 (2)9.5 A (3)378 kW·h 302.4 元。

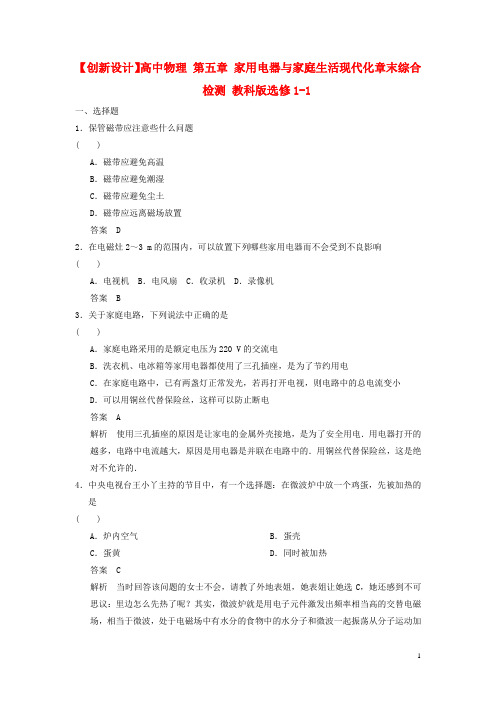

【创新设计】高中物理第五章家用电器与家庭生活现代化章末综合检测教科版选修1-1一、选择题1．保管磁带应注意些什么问题( )A．磁带应避免高温B．磁带应避免潮湿C．磁带应避免尘土D．磁带应远离磁场放置答案 D2．在电磁灶2～3 m的范围内，可以放置下列哪些家用电器而不会受到不良影响( )A．电视机 B．电风扇 C．收录机 D．录像机答案 B3．关于家庭电路，下列说法中正确的是( )A．家庭电路采用的是额定电压为220 V的交流电B．洗衣机、电冰箱等家用电器都使用了三孔插座，是为了节约用电C．在家庭电路中，已有两盏灯正常发光，若再打开电视，则电路中的总电流变小D．可以用铜丝代替保险丝，这样可以防止断电答案 A解析使用三孔插座的原因是让家电的金属外壳接地，是为了安全用电．用电器打开的越多，电路中电流越大，原因是用电器是并联在电路中的．用铜丝代替保险丝，这是绝对不允许的．4．中央电视台王小丫主持的节目中，有一个选择题：在微波炉中放一个鸡蛋，先被加热的是( )A．炉内空气B．蛋壳C．蛋黄D．同时被加热答案 C解析当时回答该问题的女士不会，请教了外地表姐，她表姐让她选C，她还感到不可思议：里边怎么先热了呢？其实，微波炉就是用电子元件激发出频率相当高的交替电磁场，相当于微波，处于电磁场中有水分的食物中的水分子和微波一起振荡从分子运动加剧从而产生热量，所以蛋黄先热．5．从安全用电的角度出发，下列做法存在安全隐患的有( )A．用电器金属外壳应该有接地线B．不要在同一插座上同时使用几个大功率用电器C．要定期检查用电器插头，特别是大功率用电器插头D．洗衣机、洗碗机等易潮湿用电器不接地线答案 D解析易潮湿的用电器不接地线，会容易造成人身触电事故．6．下列家用电器中，属于电热器的是( )A．电烙铁 B．电风扇 C．电视机 D．电冰箱答案 A解析电烙铁是将电能转化为内能的用电器，属于电热器；电风扇是主要利用电动机将电能转化为风扇的机械能，少部分转化为内能的用电器；电视机工作时主要是将电能转化为光能，同时有少部分转化为声能的用电器；电冰箱工作时消耗电能，压缩机把大部分电能转化为机械能，压缩空气做功把机械能又转化为内能排到冰箱外．7．(2008·盐城)下列家用电器中，应用了电动机的是( )A．电熨斗和日光灯B．电风扇和洗衣机C．电饭锅和微波炉D．电热毯和电热水壶答案 B解析电熨斗是将电能转为内能，日光灯是将电能转化为内能和光能，故A错误；电风扇和洗衣机是将电能转化机械能，应用了电动机，故B正确；电饭锅是将电能转化为内能，微波炉的能量转化是：电能到磁能再到电能最后到内能，故C错误；电热毯和电热水壶是将电能转为内能，故D错误．8．电视机的开启和关闭可以通过遥控器实现．遥控器用来控制电视机的是( ) A．红光 B．红外线 C．紫光 D．紫外线答案 B9．下列家用电器属于同一类型的是( )A．电磁炉微波炉B．电风扇电热水器C．家用电脑洗衣机D．吸尘器固体发光二极管答案 A解析电磁炉、微波炉、电热水器、空调器都属于电热类家用电器，电风扇、洗衣机、吸尘器都属于电动类家用电器，固体发光二极管属于电光类家用电器，家用电脑是电信息类家用电器．选项A正确．10．LED灯具有节能、环保特点．“220 V8.5 W”LED灯泡和“220 V60 W”白炽灯泡正常发光时的亮度相当．与白炽灯相比，LED灯泡可以节能约( )A．14.2% B．85.8% C．16.5% D．83.5%答案 B解析设两种灯泡正常发光的时间为t，LED消耗的电能为W1＝P1t＝8.5 W·t，白炽灯消耗的电能为W2＝P2t＝60 W·t，所以LED灯可以节约60 W·t－8.5 W·t60 W·t×100%≈85.8%.11．不能用微波炉加热的物品或容器的是( )A．湿毛巾B．装有水的玻璃杯C．装有不带皮猪肉的瓷碗D．装有牛奶的不锈钢答案 D解析微波炉是利用电磁波来加热食物的．微波炉中不能使用金属容器，因为微波能在金属中产生大量的热量，会损坏微波炉．故正确的选项为D.12．许多家用电器使用三脚插头，家用电器工作时三脚插头插入三孔插座，可以使家用电器外壳接地，则外壳接地的目的是( )A．延长用电器使用寿命B．使用电器正常工作C．防止触电D．节约用电答案 C解析当有金属外壳的用电器火线漏电时，可能会造成触电事故的发生，故要使用三脚插头和三孔插座，使金属外壳与大地相连，电流通过地线导入大地，防止触电的发生．二、填空和实验题13．在家庭电路中，开关和电灯是________联的，插座与电灯是________联的，保险盒是________联在电路中的．答案串并串14．家用电器：电视机、电风扇、电饭煲、电冰箱，其中________属于电热器；电风扇工作过程中，需要实现的能量转化是将电能转化为____________．答案电饭煲机械能解析电视机主要把电能转化为光能与声能，不属于电热器；电流流过电饭锅的电热盘时，电热盘发热，把电能转化为内能，应用了电流的热效应，电饭煲是电热器；电风扇与电冰箱工作时，电动机工作，主要把电能转化为机械能，不属于电热器．15．录音机在录音时，声音先转变成强弱变化的电流，当电流通过录音磁头上的线圈时，线圈周围就产生强弱变化的________；录音磁头将电信号转换为磁信号利用了________效应．答案磁场电流的磁解析录音机的磁带上就附有一层硬磁性材料制成的小颗粒．录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场．磁带滑过时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息．录音技术是将电信号转化成磁信号，利用了电流的磁效应原理．三、计算题16. 一种冷暖两用型空调铭牌标注有如下指标：输入功率1 kW，制冷能力1.2×104 kJ/h，制热能力1.3×105 kJ/h.这样，该空调在制热时，每消耗1 J电能，将放出3 J热量，是指标有错误还是能量不守恒呢？答案见解析解析是指标有错误．制冷能力1.2×104kJ/h≈3.3 kW>P＝1 kW，制热能力1.3×105 kJ/h≈3.6 kW>P＝1 kW，这违背了能量守恒定律，是不可能的．17．当李老师最后离开计算机房要去关闭总电闸时，发现电能表(如图1所示)的转盘仍在缓慢地转动．他用手表粗略地估测了一下，1 min转盘转动了5 r．经检查发现，原来机房内还有20台电脑显示器处于待机状态．请你算算1台电脑显示器的待机功率约为多大？并就此问题联系实际谈谈在日常生活中如何节约用电．图1答案 5 W 节约用电要从小事做起解析 本电能表的一个重要参数是3 000 r/kW·h，由此推算转动5圈耗电为：W ＝13 000×5 kW·h＝1600kW·h耗电功率为P ＝W t ＝1/60060×1 000×3 600 W＝100 W每台电脑待机功率为P ′＝P20＝5 W节约用电要从小事做起，如平时不使用电视时，最好要关闭电源，不要使其处于待机状态．18．如果家里的微波炉功率为1 000 W ，电视机功率为150 W ，洗衣机功率为 300 W ，电饭煲功率为750 W ，每天平均都工作1 h ，一个月的耗电量是多少？若每一度的电费为0.85元，则每月应缴多少电费？ 答案 66 kW·h 56.10元 解析 由耗电量W ＝Pt ，得(1)W 总＝(1＋0.15＋0.3＋0.75)kW·h×30＝66 kW·h. (2)66度×0.85元/度＝56.10元．。

学业分层测评(十五) 家庭用电(建议用时：45分钟)[学业达标]1．下列说法不正确的是()A．不要在电线上晒衣服B．不准用剪刀或没有绝缘柄的钳子剪断电线C．小鸟停在电线上不会触电死亡，是因为两爪间电压很小D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属【解析】测电笔使用时，食指与测电笔尾部相接触．【答案】 D2．小明家的保险丝突然熔断，不可能的原因是()A．家用电器的总功率过大B．导线绝缘皮损坏，火线、零线直接接触，造成短路C．火线断路D．灯座里的电线发生短路【解析】保险丝熔断，说明干路中电流过大，A、B、D三项均有可能，C项火线断路电流变为零，不可能．【答案】 C3．关于家庭安全用电，下列做法正确的是()A．将移动插座远离水池B．用湿抺布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不接地D．消毒碗柜、电饭煲和电冰箱同时使用一个移动插座【解析】不能用湿抹布擦去工作中电器上的灰尘，B错误．使用洗衣机时，电器外壳应接地，C错误．D中大功率用电器不能同时使用一个移动插座，D错误．移动插座应远离水池，防止水溅到上面，A正确．【答案】 A4．家庭电路的室内电路组成顺序是( )A ．电能表、总开关、用电器、保险盒B ．总开关、电能表、保险盒、用电器C ．电能表、总开关、保险盒、用电器D ．电能表、保险盒、总开关、用电器【解析】 电能表接在总开关前面可以测量用户所有用电设备所消耗的总电能；在电能表后接总开关，在发生触电事故时，可及时切断电源；保险盒接在用电器前，在用电器发生短路或过载时可及时保护电路．【答案】 C5．(多选)已知两个导体的电阻之比R 1∶R 2＝2∶1，那么( )A ．若导体两端的电压相等，则I 1∶I 2＝2∶1B ．若导体两端的电压相等，则I 1∶I 2＝1∶2C ．若导体中的电流相等，则U 1∶U 2＝2∶1D ．若导体中的电流相等，则U 1∶U 2＝1∶2【解析】 因I ＝U R ，当U 相等时，I 与R 成反比，故A 错误，B 正确；当I 相等时，U 与R 成正比，故C 正确，D 错误．【答案】 BC6．(多选)在图5-2-4所示的电路中，通过电阻R 1的电流I 1是( )【导学号：18152109】图5-2-4A ．I 1＝U R 1＋R 2B ．I 1＝U 1R 1C ．I 1＝U 2R 2D．I1＝U1R1＋R2【解析】串联电路中的电流I＝UR1＋R2，通过R1的电流I1＝U1R1，通过R2的电流I2＝U2R2，又因串联电路各处电流相等，所以I＝I1＝I2，故A、B、C均正确．【答案】ABC7．如图5-2-5所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光；再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么，可以断定故障是()图5-2-5A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路【解析】用测电笔测试灯头的两根电线C、D，氖管发光，说明AC段和CD段都没有断路处，故C错．用测电笔测火线A时，氖管发光，测零线B时不发光，可判定BD 段有断路处，火线和零线不可能短路，故A错，D对，若电灯L短路，保险丝会熔断，故B错．【答案】 D8．把6个相同电灯接成如图5-2-6(甲)、(乙)所示两电路，调节变阻器，两组电灯均能正常发光．设(甲)、(乙)两电路消耗的电功率分别为P1、P2，则()图5-2-6A．P1<3P2B．P1＝3P2C．P1>3P2D．3P1＝P2【解析】设每个灯泡正常发光时，其电流为I，则图(甲)中总电流为3I，图(乙)总电流为I，所以，P1＝3IU，P2＝IU，P1＝3P2，故选B.【答案】 B[能力提升]9．将下列元件符号正确填入图5-2-7中空格处．【导学号：18152110】图5-2-7【解析】开关与火线串联，白炽灯并联在火线与零线之间，大功率插座并联在零线与火线间，保险丝和插座串联，保证安全．【答案】如图所示：10．某户的熔丝盒内安装的是额定电流为5 A的熔丝，则这个家庭电路中最多能够同时安装“220 V,40 W”的灯多少盏？【解析】每盏灯的额定电流I0＝PU＝40220A＝211A，I＝5 A，II0＝52/11＝27.5，则最多能同时安装“220 V，40 W”的灯27盏．【答案】2711.有四盏灯，接入如图5-2-8所示的电路中，L1和L2都标有“220 V100 W”字样，L3和L4都标有“220 V40 W”字样，把电路接通后，最暗的灯是哪一盏？最亮的灯是哪一盏？图5-2-8【解析】由它们的额定电压、额定功率可判断：R1＝R2<R3＝R4，故R4>R1>R23并，由串联电路的功率分配可得P4>P1>(P2＋P3)，由并联电路的功率分配可得P2>P3，所以L3最暗，L4最亮．【答案】L3最暗，L4最亮12．某同学家电能表的规格是(5 A,220 V)，他家已有40 W灯2盏，80 W彩电1台，120 W洗衣机1台，当这些电器同时使用时，能否再接一只800 W的电饭煲使用？【解析】电能表额定功率P＝UI＝220 V×5 A＝1 100 W.原有电器总功率P1＝P灯×2＋P视＋P机＝40 W×2＋80 W＋120 W＝280 W，P－P1＝1 100 W－280 W＝820 W>800 W，能再接一只800 W的电饭煲使用．【答案】见解析。

2018-2019学年高中物理第五章家用电器与家庭生活现代化1 家用电器及其选购和使用课时分层作业14 教科版选修1-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第五章家用电器与家庭生活现代化1 家用电器及其选购和使用课时分层作业14 教科版选修1-1）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第五章家用电器与家庭生活现代化1 家用电器及其选购和使用课时分层作业14 教科版选修1-1的全部内容。

1 家用电器及其选购和使用课时分层作业（十四）［基础达标练］(15分钟48分)1．（6分）在台灯开关断开的情况下,把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断;有时是在台灯插头插入插座后,闭合台灯开关，室内其他电灯熄灭，保险丝熔断．引起这两种故障的最大可能是( )A．前者是插座短路,后者是灯泡短路B．前者是插头短路，后者是灯泡短路C．两者都是插座短路D．两者都是插头短路B［家庭电路中的保险丝熔断,是由于电路中的电流过大引起．而产生电流过大的原因有两个：一是用电器总功率过大，二是发生短路．由生活常识可知台灯的功率一般较小，所以造成保险丝熔断的原因不会是因台灯的功率过大．由台灯插头未插入插座时，室内电灯正常发光可知插座处没有短路．在台灯开关断开的情况下,把台灯插头插入插座时，室内其他灯全部熄灭，保险丝熔断，这是由于插头短路引起;在台灯插头插入插座后，闭合开关室内其他灯熄灭，保险丝熔断,这是由于灯泡短路造成．由以上分析可判定选项B正确．］2．（6分)在家庭安全用电中，下列做法正确的是( ）B[A项中负载过大可能烧坏接线插板，引起短路，甚至引起火灾,该做法错误，故A错误．B 项中，发生火灾后，若不先切断电源,就用水浇灭电火，火会灭,但此时人若接触到水,就会触电，发生更大的危险，即使是使用泡沫灭火器，也要先断电，因为泡沫也导电．所以遇到火灾时，要切掉电源是正确的做法，故B正确．C项中,如果用钢丝代替熔断丝，当电路短路或者用电量增大了，不容易熔断,会造成火灾隐患，这种做法错误，故C错误．用手抓电线拔出插头，容易把插头里面的线扯坏,有时会把绝缘层弄坏致使触电,所以这种做法不正确，故D错误．] 3．(6分)下列插座中最适合有儿童的家庭使用的是( )B［家用电压为220 V,不是安全电压,图A、图C、图D均没有包住铜导线，不够安全，故选项B正确．]4．（6分)某同学自己在家看电视，突然发现电视机冒了烟，他采取的措施正确的是（）A．马上跑到外面去喊人B．立即断开电源，远离电视机，同时打开门窗C．继续观察,看发生什么后果D．心里害怕，自己走开了也不知怎么办才好B[触电和用电设备发生故障时,首先是切断电源，严禁用水扑灭．避免由此引起的火灾．继续观察和外出喊人都会造成事故的发展．］5．(6分）家庭电路中的保险丝烧断了,下列做法中正确的是（)【导学号：37032110】A．用铜丝代换B．为了保险，选择尽量粗的保险丝代换C．选择额定电流稍小于电路中最大正常工作电流的保险丝代换D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换D[保险丝应该用电阻率大的合金丝，其额定电流等于或稍大于电路中最大正常工作电流,并不是越粗越好．］6．（6分）关于家用电器的选购说法正确的是( ）A．首先是注意质量,也就是选择价格高的B．一定要选购价格相对便宜的C．必须选购能耗低、污染小的产品D．根据需要选购是首要原则D［满足需要是首要原则，同时要注意质量、价格合理、不一定价格最高,要根据经济能力和实际需要选购，尽可能选购低能耗、污染小的．］7．(6分）关于家庭电路,下列说法中正确的是（)A．家庭电路采用的是电压为220 V的交流电B．洗衣机、电冰箱等家用电器都使用三孔插座,是为了节约用电C．在家庭电路中，已有两盏灯正常发光，若再打开电视，则电路中的总电流变小D．可以用铜丝代替保险丝，这样可以防止断电A［使用三孔插座,是为了防止因漏电而发生触电事故，故B错；在家庭电路中，并联的用电器越多，总电阻越小，家庭电路的电压220 V不变,则电路中的总电流变大，故C错；保险丝不断电则无法起到保护电路的作用，故D错．]8. （6分）如图5­1。

章末综合测评(五)(分值：100分时间：60分钟)一、选择题(本题共10个小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．北京广播电台发射“中波”段某套节目的信号、家用微波炉中的微波、VCD机中的激光(可见光)、人体透视用的X射线，都是电磁波，它们的频率分别为f1、f2、f3、f4，由小到大排序正确的是( )A．f1>f2>f3>f4B．f1<f2<f4<f3C．f1<f2<f3<f4D．f2<f1<f3<f4【解析】在电磁波谱中用于广播的无线电波频率最低，其次是微波、可见光、X射线，故其由小到大的顺序应为f1<f2<f3<f4，C正确．【答案】 C2．关于家庭电路，下列说法中正确的是( )A．家庭电路采用的是电压为220 V的交流电B．洗衣机、电冰箱等家用电器都使用三孔插座，是为了节约用电C．在家庭电路中，已有两盏灯正常发光，若再打开电视，则电路中的总电流变小D．可以用铜丝代替保险丝，这样可以防止断电【解析】使用三孔插座，是为了防止因漏电而发生触电事故，故B错；在家庭电路中，并联的用电器越多，总电阻越小，家庭电路的电压220 V不变，则电路中的总电流变大，故C错；保险丝不断电则无法起到保护电路的作用，故D错．【答案】 A3．关于电感对交变电流的影响，下述说法中正确的是( )A．电感不能通直流电流，只能通交变电流B．电感对各种不同频率的交变电流的阻碍作用相同C．同一个电感线圈对频率越低的交变电流的阻碍越小D．同一个电感线圈对频率越高的交变电流的阻碍越小【解析】电感既能通直流电，也能通交流电，对直流电阻碍作用很小，对交流电阻碍作用较大，且随交流电频率的升高，阻碍作用增大．【答案】 C4.一同学将变阻器与一只6 V、6～8 W的小灯泡L及开关S串联后接在6 V的电源E 上，当S闭合时，发现灯泡发光．按图1所示的接法，当滑片P向右滑动时，灯泡将( )图1A．变暗B．变亮C．亮度不变D．可能烧坏灯泡【解析】由题图可知，变阻器接入电路的是PB段的电阻丝，由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．【答案】 B5．(多选)如图2所示电路中，以下结论正确的是( )图2A．ab若接直流电，灯泡不亮B．a、b若接直流电，灯泡也可发光C．a、b若接交流电，灯泡发光，灯泡和电容器中都有电荷通过D．a、b若接交流电，灯泡发光，电容器中无电荷通过【解析】灯泡与电容器串联连接．电容器具有允许交流电通过、阻止直流电通过的作用，从而可以判断a，b接直流电时，灯泡中无电流通过而不亮，a，b接交流电时，灯泡中有电流通过而发光．但电容器中无电荷通过，只是不断地进行充电和放电，故A，D正确．【答案】AD6．(多选)对交变电流能够通过电容器的正确理解是( )A．在有电容器的交流电路中，没有电荷定向移动B．在有电容器的交流电路中，有电荷定向移动C．当电容器接到交变电源上时，电容器交替进行充、放电，电路中才有交变电流D．当电容器接到交变电源上时，因为有自由电荷通过电容器，电路中才有交变电流【解析】电容器能够通过交变电流，是通过电容器交替充、放电而进行的，既然电容器交替充、放电，电路中就有了电荷的定向移动，故B对，A错．实际上自由电荷并没有通过电容器两极板间的绝缘介质，故C对，D错．【答案】BC7．(多选)下列器皿，不适宜放在微波炉中盛放食物加热的是( )A．不锈钢碗B．陶瓷碗C．铜碗D．玻璃碗【解析】由于微波炉是利用微波在炉内来回多次穿透食物而产生加热效果的，若用金属制品盛放食物，微波将被反射掉而不会穿透食物，故A、C选项不适宜放在微波炉中盛放食物加热．【答案】AC8．关于微波炉使用的下列说法不正确的是( )A．切勿让微波炉空转B．微波炉利用微波使食物分子快速振荡，内外同时快速加热食物C．带壳鸡蛋、肉皮等不宜在微波炉内加热D．不可将报纸或纸盒放于微波炉内【解析】微波炉利用微波使食物内水分子发生振荡，相当于在内部加热，B错误．【答案】 B9．(多选)小红家的限电器允许通过的最大电流是10 A，她家有2个标有“220 V,40 W”的日光灯，4只标有“220 V,15 W”的灯泡，1个标有“220 V,1000 W”的热水器，1台合计起来有160 W的电脑，1台制冷时耗电为140 W的电冰箱，1台耗电为80 W的电视机，1台标有“220 V，1200 W”的空调．请你通过计算判断：小红家的这些用电器可以同时使用吗？哪些电器可以同时使用( )A．不能同时使用，灯泡、电视、空调、电脑、冰箱可以同时使用B．不能同时使用，灯泡、日光灯、电视、冰箱、空调、电脑可以同时使用C．不能同时使用，灯泡、热水器、空调可以同时使用D．都能同时使用【解析】小红家最大可用电功率为2200 W，而所有的电器都打开总耗电功率为2720 W，所以不能同时使用．热水器和空调合在一起恰好等于限电功率，打开任意一个小功率电器，只要不跟空调、热水器共同使用即可．【答案】AB10.如图3所示，甲、乙是规格相同的灯泡，接线柱a、b接电压为U的直流电源时，无论电源的正极与哪一个接线柱相连，甲灯均能正常发光，乙灯完全不亮．当a、b接电压的有效值为U的交流电源时，甲灯发出微弱的光，乙灯能正常发光，则下列判断正确的是( )图3A ．与甲灯串联的元件x 是电容器，与乙灯串联的元件y 是电感线圈B ．与甲灯串联的元件x 是电感线圈，与乙灯串联的元件y 是电容器C ．与甲灯串联的元件x 是二极管，与乙灯串联的元件y 是电容器D ．与甲灯串联的元件x 是电感线圈，与乙灯串联的元件y 是二极管【解析】 若接直流电源，且改变a 、b 与电源接线柱的连接点，结果甲灯均能正常发光，乙灯完全不亮，则x 、y 均不可能为二极管，C 、D 均错误；接直流电源时乙灯完全不亮，接交流电源时乙灯正常发光，则y 应为电容器，接交流电源时甲灯变暗，则x 应为电感线圈，故B 正确．【答案】 B二、填空题(本题共2个小题，共12分)11．(6分)在图4所示电路中，A 、B 的电压保持一定，U AB ＝12 V ，电阻R 1＝R 2＝R 3＝6 Ω.电键S 未接通时，R 1两端电压是________V ；电键S 接通时，R 1两端电压是________V. 【导学号：22940042】图4【解析】 当电键S 未接通时，R 1与R 2串联，电路中总电阻R ＝R 1＋R 2＝6 Ω＋6 Ω＝12 Ω，电路中电流I ＝U AB R ＝12 V 12 Ω＝1 A ， 则U 1＝IR 1＝1 A×6 Ω＝6 V ；当电键S 接通时，R 1与R 3并联后与R 2串联，R 1与R 3并联后的总电阻R ′＝R 1×R 3R 1＋R 3＝6×66＋6Ω＝3 Ω， U R ′∶UR 2＝R ′∶R 2＝1∶2，则R 1两端电压U 1＝11＋2U AB ＝13U AB ＝4 V. 【答案】 6 412．(6分)某同学为测量家里一盏灯的实际功率，他只开亮这一盏灯，观察电度表转盘在3 min 内转了9转，若每千瓦时该表转3 000转，则这只灯泡的实际功率为________．【解析】 消耗的电能W ＝93 000×3.6×106 J ＝1.08×104 J ， 灯泡的实际功率P ＝W t ＝1.08×1043×60W ＝60 W 【答案】 60 W三、计算题(本题共4个小题，共48分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不得分，有数值计算的题，答案中应明确写出数值和单位)13．(10分)某同学在使用电冰箱的过程中，发现电冰箱不是连续工作的．今测得压缩机每次连续工作的时间为15 min ，每次工作后间歇的时间为30 min ，一台电冰箱一天的耗电量为1.2 kW·h.请你计算一下该电冰箱正常工作时的功率．【解析】 电冰箱的压缩机在24 h 内工作时间为t ＝1515＋30×24 h＝8 h 该电冰箱正常工作时的功率P ＝W t ＝1.28kW ＝0.15 kW ＝150 W. 【答案】 150 W14．(12分)一种随身听充电电池(充电器)的说明书如下表所示，阅读后回答有关问题：(1)充电电池使用的是什么电源？有什么技术指标？(2)充电电池输出的是什么样的电流？有什么技术参数？(3)充电电池在完全充电的情况下，一般可以播放多长时间？4 W.(2)充电电池输出的是直流电．电压为1.2 V ，电流大小为350 mA.(3)充电电池在完全充电的情况下，一般可以播放17 h.【答案】 见解析15．(12分)某家庭要安装一套家庭供热水系统．所选用电热水器的技术参数中标有：“加热功率/电压3800 W/220 V”．若需要为电热水器安装一个熔断器，参考下列数据并通过计算说明，应该选择多大直径的熔丝？ 常用铅锡合金熔丝的技术数据(铅95%，锡5%)额定电流I /A2 2.6 3.3 4.8 7 11 15 18 22 直径 d /mm0.508 0.6 1 0.7 1 0.91 5 1.2 2 1.6 3 2.0 3 2.3 4 2.6 5 I ＝P U ＝3800220A≈17.27 A. 查表可知：应选用直径为2.34 mm 的熔丝．【答案】 2.34 mm16．(14分)当李老师最后离开计算机房要去关闭总电闸时，发现电能表(如图5所示)的转盘仍在缓慢地转动．他用手表粗略地估测了一下.1 min 转盘转动了5r.经检查发现，原来机房内还有20台电脑显示器处于待机状态．请你算算1台电脑显示器的待机功率约为多大？并就此问题联系实际谈谈在日常生活中如何节约用电？图5【解析】 20台电脑显示器消耗的电能W ＝53 000×3.6×106 J ＝6×103 J 1台电脑显示器消耗的电能W ′＝W 20＝6×103J 20＝300 J 1台电脑显示器的待机功率 P ＝W ′t ＝30060W ＝5 W 节约用电要从小事做起，如平时不使用电视时，最好要关闭电源，不要使其处于待机状态．【答案】 见解析。

5.1客厅里的精彩(建议用时：45分钟)1．关于录音机放音说法正确的是()A．扬声器把电信号转化为声音信号B．将磁带上的磁信号转化为声音信号C．将声音信号转化为电信号D．以上说法都不对【解析】放音时录音机将磁带上记录的磁信号转化为声音信号，故B正确．【答案】B2．电磁铁用软铁做铁芯，这是因为软铁()A．能保持磁性B．可能被其他磁体吸引C．消磁迅速D．能导电【解析】电磁铁要在通电时有磁性，断电时失去磁性，所以要用软铁这种软磁性材料．【答案】C3．下列元件中，哪些是由硬磁性材料制造的()A．录音机的磁头B．扬声器中的磁铁C．电磁铁中的铁芯D．储蓄用的信用卡【解析】在外磁场撤去以后，各磁畴的方向仍很好地保持一致，物体具有很强的剩磁，这样的材料叫做硬磁性材料．录音机内的磁头、电磁铁中的铁芯等要求外界有电流时，内部有磁场，等电流撤去后，磁性也随之消失，所以不是硬磁性材料，故A，C错．而扬声器中的磁铁，在没有电流时仍然保持原有的磁性，所以是硬磁性材料，储蓄用的信用卡上用的也是硬磁性材料，选B、D项．【答案】BD4．在音响设备中，为了可以得到较纯粹的高音和低音，往往要对音频信号作滤波处理．经处理后的信号，会只留有高音或低音部分．要实现滤波功能，需要的元件是()①电阻器②电容器③电感器④变压器A．①②B．②③C．③④D．①④【解析】电阻器和变压器对不同频率信号没有过滤功能，B正确．【答案】B5．下列说法正确的是()A．在家用电器的使用过程中，实际电压不能高出其额定电压值，但可以低于其额定电压值B．在家用电器的使用过程中，实际电压不能低于其额定电压值，但可以高出其额定电压值C．在家用电器的使用过程中，实际电压可以高出其额定电压值，也可以低于其额定电压值，但易损坏用电器D．在家用电器的使用过程中，实际电压不能高出其额定电压值，也不能低于其额定电压值【解析】在家用电器的使用过程中，实际电压可以高于或低于其额定电压值，但电压过高或过低，用电器将不能正常工作，甚至会损坏电器．故C项正确．【答案】C6．一只手机电池的背面有如图5­1­4所示的一些符号，另外在手机使用说明书上对手机电池的说明书中还写有“通话3小时，待机100小时”．则该手机通话和待机时消耗的功率分别约为()【导学号：17592057】图5­1­4A．1.8 W、5.4×10－2 WB．0.6 W、1.8×10－2 WC．3.6 W、0.108 WD．6.48×103W、1.94×102 W【解析】电动势E＝3.6 V，电量Q＝500 mA·h，能做功W＝EQ＝6 480 J，所以，通话功率为P1＝W t1＝0.6 W，待机功率为P2＝Wt2＝1.8×10－2 W.【答案】B7．彩色电视机荧光屏上呈现出的各种颜色，都是由三种基本色光混合而成的，这三种基本色光是() A．红、蓝、黄B．红、绿、蓝C．黄、绿、蓝D．红、绿、黄【解析】电视机呈现各种颜色是由红、绿、蓝三种基本色光按不同比例混合而成．【答案】B8．在图5­1­5中，当用磁铁的N极靠近铁棒时，铁棒上远离磁铁的一端，就会将小磁针的S极吸引过来，请你解释这种现象．图5­1­5【解析】当磁铁的N极靠近铁棒时，铁棒被磁化，使它的下端出现N极，由于异名磁极相互吸引，所以把小磁针S极吸引过来．【答案】见解析9．磁带、磁卡、磁盘等生活中的许多物品都利用了磁体的磁性，请你选择你最熟悉的器具，简述它是怎样利用磁体的磁性来工作的．【解析】使磁带、磁卡、磁盘等充磁的过程叫做磁化，失去磁性的过程叫做退磁．充磁后的这些物品不要和永磁体放在一起，也不要携带这些物品进入有强磁场的空间，否则会被外界磁场磁化，将有用信息丢失．以磁带为例：磁带为具有磁性敷层的合成树脂长带，用于记录声音和影像．录制时，磁头产生的磁场随声音或影像信号而变化．当磁带上的磁性颗粒通过磁头时，变化的磁场会移动磁性颗粒，于是就“写入”了一串信息．当播放录制内容时，磁带再次通过相同的磁头，磁带上磁性颗粒的排列方式使通过磁头的电流与录制时的电流一致．如果破坏磁性粒子的排列方式，则可将所录制的内容清除掉．【答案】见解析网络家电在我们身边随着互联网的日益普及，家用电器的研发和革新也开始走向了信息化．就是人们随手可及的电视机、电话机、电冰箱等最“古老”的家电，在国外已被重新“包装”为“网络家电”，给“老古董”赋予了新的功能，成为21世纪的宠儿．电视机接上了互联网，用户在看电视节目的同时，还可任意在互联网上冲浪，并可以把与电视节目有关的网址下载，还可以通过E—mail传送视频、音频及静态图像，如接上打印机，就可以把你所要的资料打印出来；网络可视电话与家用电脑连接，通过声卡软件、麦克风和视屏，不仅可以在网上可视聊天，还能通过互联网拨打国际电话，而且音像清晰、收费便宜；网络信息冰箱则可通过液晶显示屏上网，接收有线电视或网络服务信息，并可通过主页传递家庭电子邮件或各类信息；网络收音机通过通信卫星接收全球1 000多家广播电台的信号，调频清晰，音质优秀，并可通过互联网收听各种综合服务信息；凡此种种，网络家电的市场真是无处不在，触手可及．网络家电的声势不仅在国外浩荡．在国内也是同样的日新月异．海尔集团推出了银灰色系列，这是海尔集团经过3年的潜心研发而献给全国人民乃至全世界人民的高技术成果．他们的一整套网络家电包括网络微波炉、网络冰箱、网络洗衣机、网络空调、网络热水器、网络摄像机、可视电话等十几个门类的近百个品种，当你置身于海尔的家电样板间时，如同进入了一个信息化的社会，让你无时无刻不感觉到高科技的存在．长虹集团与IBM进行专项技术交流，就“交互式宽带多媒体信息网”投入商业运作问题建立战略合作，开始进军有线电视网络；海信也随即推出了网络电脑，可通过电话遥控开机、关机，并可以随时控制家里所有的电器是否工作．目前，国内外的厂商和研发机构都在进行网络家电的开发，目的是让“老家电”赋予新的生命，为传统产业的产品开发增值服务．在国际家电市场上，先进的技术日新月异．通过互联网的高速传递，新一轮的技术革命很快就在国内展开．为了适应网络时代的发展，微软公司正和一群家电软、硬件制造商联手，研制、开发网络家电技术．据悉，微软公司将于近年推出第一批智能型即插即用家电．家电网络化已是大势所趋，要想在风云变幻的市场上争得一席之地，必须提高产品的科技含量，顺应时代发展的潮流．。
