五种组态软件的比较

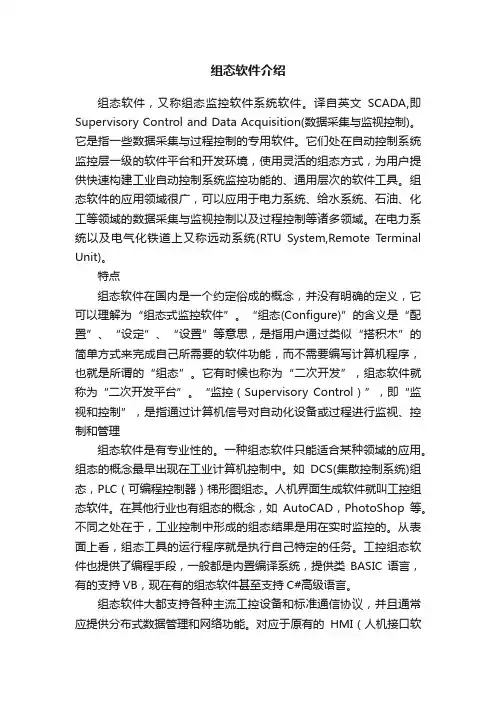

组态软件介绍组态软件，又称组态监控软件系统软件。

译自英文SCADA,即Supervisory Control and Data Acquisition(数据采集与监视控制)。

它是指一些数据采集与过程控制的专用软件。

它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。

组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。

特点组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为“组态式监控软件”。

“组态(Confi gure)”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”。

它有时候也称为“二次开发”，组态软件就称为“二次开发平台”。

“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理组态软件是有专业性的。

一种组态软件只能适合某种领域的应用。

组态的概念最早出现在工业计算机控制中。

如DCS(集散控制系统)组态，PLC（可编程控制器）梯形图组态。

人机界面生成软件就叫工控组态软件。

在其他行业也有组态的概念，如AutoCAD，PhotoShop等。

不同之处在于，工业控制中形成的组态结果是用在实时监控的。

从表面上看，组态工具的运行程序就是执行自己特定的任务。

工控组态软件也提供了编程手段，一般都是内置编译系统，提供类BASIC语言，有的支持VB，现在有的组态软件甚至支持C#高级语言。

组态软件大都支持各种主流工控设备和标准通信协议，并且通常应提供分布式数据管理和网络功能。

对应于原有的HMI（人机接口软件，Human Machine Interface）的概念，组态软件还是一个使用户能快速建立自己的HMI的软件工具或开发环境。

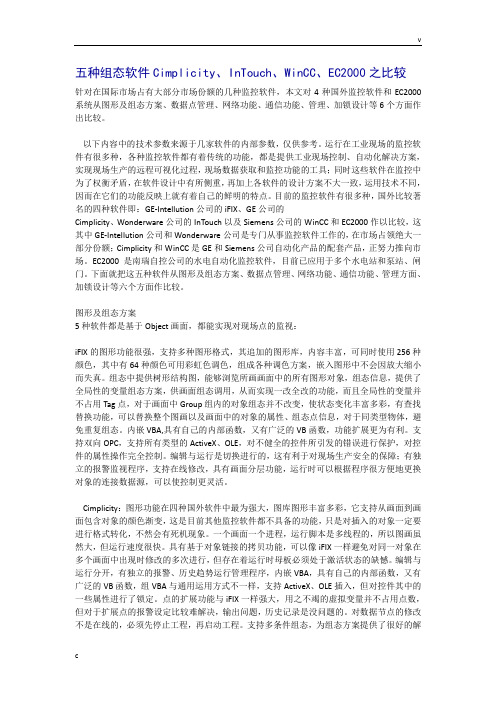

五种组态软件Cimplicity、InTouch、WinCC、EC2000之比较针对在国际市场占有大部分市场份额的几种监控软件，本文对4种国外监控软件和EC2000系统从图形及组态方案、数据点管理、网络功能、通信功能、管理、加锁设计等6个方面作出比较。

以下内容中的技术参数来源于几家软件的内部参数，仅供参考。

运行在工业现场的监控软件有很多种，各种监控软件都有着传统的功能，都是提供工业现场控制、自动化解决方案，实现现场生产的远程可视化过程，现场数据获取和监控功能的工具；同时这些软件在监控中为了权衡矛盾，在软件设计中有所侧重，再加上各软件的设计方案不大一致，运用技术不同，因而在它们的功能反映上就有着自己的鲜明的特点。

目前的监控软件有很多种，国外比较著名的四种软件即：GE-Intellution公司的iFIX、GE公司的Cimplicity、Wonderware公司的InTouch以及Siemens公司的WinCC和EC2000作以比较，这其中GE-Intellution公司和Wonderware公司是专门从事监控软件工作的，在市场占领绝大一部分份额；Cimplicity和WinCC 是GE和Siemens公司自动化产品的配套产品，正努力推向市场。

EC2000是南瑞自控公司的水电自动化监控软件，目前已应用于多个水电站和泵站、闸门。

下面就把这五种软件从图形及组态方案、数据点管理、网络功能、通信功能、管理方面、加锁设计等六个方面作比较。

图形及组态方案5种软件都是基于Object画面，都能实现对现场点的监视：iFIX的图形功能很强，支持多种图形格式，其追加的图形库，内容丰富，可同时使用256种颜色，其中有64种颜色可用彩虹色调色，组成各种调色方案，嵌入图形中不会因放大缩小而失真。

组态中提供树形结构图，能够浏览所画画面中的所有图形对象，组态信息，提供了全局性的变量组态方案，供画面组态调用，从而实现一改全改的功能，而且全局性的变量并不占用Tag点，对于画面中Group组内的对象组态并不改变，使状态变化丰富多彩，有查找替换功能，可以替换整个图画以及画面中的对象的属性、组态点信息，对于同类型物体，避免重复组态。

ZD系列软件太力组态王力控简要对比Zd系列和太力主要面向电力系统，组态王和力控是通用组态软件。

1、人机界面a. 风格: ZD系列采用独有风格，太力有MS Office特征，组态王模仿了西门子的WinCC，接近Visual C++ 6.0的UI设计器，力控偏向于Delphi和Visual Studio 2003及以上版本，采用了Property Grid。

b. 绘图操作如选择、复制、粘贴、删除以及缩放操作和动画连接的设置方面，ZD100采用自有的独特操作方式，而太力、组态王和力控都采用windows 通行的操作方法。

b. ZD系列采用位图, 不能实现无限放大，太力、组态王和力控都采用矢量图，能够无限放大。

c. ZD系列能够批量粘贴，另外三种不能够批量粘贴。

d. 全都有图库，但ZD系列的图库有数量限制，不可分类，而组态王等没有限制可以分类。

e. 控件的使用: ZD系列不能够使用控件，太力、组态王和力控可以使用ActiveX控件。

f. ZD100只能实现了简单的图形切换来实现图形变化，包括文字变化都是通过切换图片来实现，太力、组态王和力控都实现了灵活的动画连接。

2、计算量、脚本系统ZD系列的计算全都通过计算量点实现，并没有实现脚本系统，并且语法定义比较特殊，需要专门学习，而太力等可以灵活的使用表达式，并且实现了脚本系统，脚本定义采用的类C的定义，工程人员可以较快的接受和使用。

3、变量、数据库a. ZD系列只简单的采用遥信、遥测量，并且遥测量只采用了12位定义，而其他三种详细区分了实型变量、离散变量、字符串型变量、整数变量、结构变量，并且整数变量采用了32为有符号整型定义b. ZD系列的数据词典定义采用了表格形式，不可分组，太力采用了树型结构，组态王采用列表形式，但可以划分报警组c. 四种软件都支持变量词典的导入导出，ZD100 支持Excel，ZD1000和ZD3000不能导出数据词典，太力只支持文本，但有特定格式，难以编辑，组态王支持Excel，Access，力控采用CSV文本文件，可被Excel支持d. ZD100只支持文本数据库，ZD1000和ZD3000升级到了SqlServer2000，太力采用了Access和ODBC接口，组态王采用自身内嵌数据库或工业数据库，力控采用力控实时关系数据库FHsql或力控企业级实时数据库pSpace，也可通过ADO组件接入SQL Server等商用数据库。

西门⼦PLC编程软件有哪些？plc编程软件⼤全很多出⼊门的PLC⼯程师和不了解西门⼦产品的⼯程师不是很清楚西门⼦编程软件有哪些？海百⾃动化⼯程师整理了西门⼦PLC编程软件⼤全。

其实也不是什么⼤全，哈哈！西门⼦PLC编程软件主要有5⼤类，弄清楚这5个软件基本上就够⽤了。

⾸先弄清楚西门⼦PLC主要有哪些系列？然后就对应的知道西门⼦PLC哪个系列⽤哪个软件。

⽬前西门⼦PLC产品有S7-200系列（⽬前国内⽤的是S7-200CN南京⽣产的，CN⼤家都清楚是中国的国别代码），S7-200SMART系列⽐较便宜，S7-300系列常规常⽤，S7-400系列⾼端系列，ET200系列（分布式）。

最新推出的有西门⼦S7-1200和S7-1500系列，S7-1200的替代中低端系列。

S7-1500主要替代中⾼端(300/400)系列。

⼩编补⼑：其实西门⼦对新推出的系列吹得⽐较厉害，S7-1200/1500主要是⽤新⼀代博途平台，当然会有很多优势，⼩编想说西门⼦的产品⼀般⽤个⼗来年是没有问题的，基本上⼚⼦垮了东西都还没有坏，⼚家怎么挣钱？当然要推陈出新了。

你们都懂的？粉丝党请⽆视我上⾯的话。

1.STEP7 Micro/win——是西门⼦S7-200编程软件，⽤于编程 SIMATIC S7-200 的⼯程组态软件包。

2.STEP 7- Micro/WIN SMART：是专门为S7-200SMART开发的编程软件，能在Windows XPSP3/Windows 7 上运⾏，⽀持LAD、FBD、STL语⾔。

安装⽂件⼩于100MB。

3.STEP7 V5.5+是西门⼦S7-300,S7-400,ET200编程软件。

4.SIMATIC WinCC flexible——是西门⼦HMI可视化组态软件。

4.TIA Portal V15 —博途TIA Portal是西门⼦最新的编程软件，⽀持的plc有S7-300,S7-400,S7-1500,S7-1200。

组态软件有哪些？InTouch、WinCC、组态王?在我国自动化控制领域应用较广泛的工业自动化组态软件有Wonderware公司InTouch、西门子公司Wincc、GE公司iFix和悉雅特公司Citet组态软件。

InTouchInTouch组态软件是英国Invensys公司的子公司Wonderware公司的产品。

Wonderware 公司成立于1987年，是在制造运营系统率先推出基于Microsoft Windows平台的人机界面(HMI)自动化软件的先锋。

世界第一家推出组态软件的公司。

InTouch包括三个主要程序，它们是InTouch应用程序管理器、Win-dowMaker和Window Viewer。

此外，InTouch还包括诊断程序Wonder-ware Logger。

InTouch应用程序管理器用于组织您所创建的应用程序，也可以用于将Window Viewer配置成一个NT服务程序，为基于客户机和基于服务器的结构(C/S结构)。

WindowMaker是lnTouch的开发环境，在这个开发环境中可以使用面向对象的图形来创建富于动画感的触控式显示窗口。

这些显示窗口可以连接到工业I/0系统和其他Microsoft Windows应用程序。

WindowMaker图形用户界面符合Windows2000和Windows NT GUI标准。

支持浮动和固定工具栏，遍布整个程序的鼠标右键菜单可快速访问常用命令，可提供1670万种颜色支持的可自定义调色板(颜色支持仅受显卡性能的限制)。

WindowMaker的应用程序浏览器，能提供了一种强有力的图形方法来浏览和配置InTouch 应用程序。

可以轻易地访问WindowMaker最常用的命令和功能，例如所有的Windows命令、所有的配置命令和所有的InTouchQuickScript编辑器。

此外，应用程序浏览器会显示所有安装的附加程序，例如SQL访问管理器、SPC Pro和配方管理器，并提供了一种可自定义的应用程序启动工具。

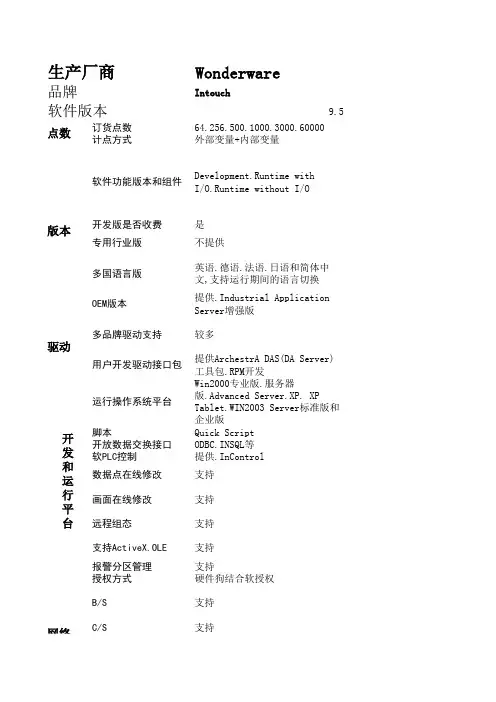

WonderwareIntouch9.5订货点数64.256.500.1000.3000.60000计点方式外部变量+内部变量软件功能版本和组件Development.Runtime with I/O.Runtime without I/O开发版是否收费是专用行业版不提供多国语言版英语.德语.法语.日语和简体中文,支持运行期间的语言切换OEM版本提供.Industrial Application Server增强版多品牌驱动支持较多用户开发驱动接口包提供ArchestrA DAS(DA Server)工具包.RPM开发运行操作系统平台Win2000专业版.服务器版.Advanced Server.XP. XP Tablet.WIN2003 Server标准版和企业版脚本Quick Script 开放数据交换接口ODBC.INSQL等软PLC控制提供.InControl 数据点在线修改支持画面在线修改支持远程组态支持支持ActiveX.OLE 支持报警分区管理支持授权方式硬件狗结合软授权B/S支持C/S支持软件版本生产厂商品牌网络点数版本驱动开发和运行平台瘦客户端访问安全操作系统级验证.组态软件口令保护.IAS提供Galaxy.OS User based.OS Group based安全保护.FactoryFocus只读保护上位机支持SCADA节点.历史归档.HMI显示冗余网络支持设备支持特点凭借ArchestrA技术.降低用于创建.修改部署.维护和标准软件应用的时间和成本;实现了知能符号,以显著降低应用的开发.测试.部署时间;集成的多种安全措施保护系统;通过图形信息的重用和标准化保留工程成果;耐用的.直观的脚本编辑器可以让专业软件工程师和不会编程的人员同样快速地定制应用功能;多种数据通讯链接方式;和Industrial Application Server的结合来获得世大的竞争优势其他产品ActiveFactory;趋势.分析和报表软件;DT Analyst;停工跟踪和生产监视系统;InBatch;柔性批处理管理系统;FactorySuite A2;最早的完全集成的工业自动化套装软件;InControl;FactorySuite2000产品的软控制逻辑;Industrial Application Server;建立在Invensys的ArchestrA架构基础上的新软件组件;IndustrialSQL Server;历史数据库;INTRACK;资源跟踪软件网络冗余SiemensWinCC Ifix6.2 4.0 128.256.1024.8192.6553675.150.350.900.无限点外部变量外部变量通用版WinCC/Server.WinCC/Web Navigator.WinCC/ProAgent.WinC C/Redundancy等Standard HMI. Plus Scada Pack.I/O Server Only. Unlimited R/T. Unlimited Server Only是是不提供不提供简体中文.繁体中文.韩文.日文和英文汉语,日语,德语,法语,波兰语以及俄语不提供提供 OEM Edge SIMATIC .OPC较多不提供,通过OPC接口提供2000,XP,2003Server 2000,Advanced Server Edition SP4以上.XP SP1或更高.Enterprise Edition.XP Table Edition Iclient Only类C.VBS VBAOPC.DDE.ODBC.WinCC/ODK等ODBC SQL .全面支持ADO.RDO 提供.需要WinAC不提供支持"加载在线修改"功能在线修改操作站支持支持"加载在线修改"功能在线修改操作站支持支持"加载在线修改"功能在线修改远程操作站支持支持支持.具有安全容器.可以排除ActiveX控件故障支持支持软授权硬件狗支持.采用WebNavigator.3.10.25.50个客户端支持支持.采用Dat@monitor Server等支持GE口令保护口令保护.策略保护支持支持支持支持支持支持集成Microsoft SQL Server2005;多语言支持.全球通用;可以集成到所有自动化解决方案内.内置所有操作和管理功能;可简单.有效地进行组态;可基于WEB持续延展;采用开放性标准.集成简便;集成的Historian系统作为IT和商务集成的平台;可与Step7共享变量定义.是"全集成自动化"的组成部分强大的分布式客户端构架.具有灵活性和可升级性;Proficy HMI/SCADA Fix构架让用户能利用多个客户端.包括Iclient TS;借助功能强大.使用简便的向导.能大幅度加速开发进度;动画专家能驱动内部第三方ActiveX控制.而无需VBA编程;通过IFIX安全容器增强安全性和可跟踪性.拥有强大的新型安全性和电子签名功能.设计为可访问非常细化的限制.并为捕捉完整的审计跟踪信息提供工具;图形功能很强.数据处理功能丰富用于制造执行系统的SIMATICIN和PLC编程专用的STEP7软件ProficyChange Management;Machine Edition.Data View.IODrives.Batch Analysis.Batch Execution.Efficiency.Machine ToolEfficiency.Produciton.TrackerROCKWELLCIMPLICITY RSView327.07.2 50(不能连网).75.150.300.700.35000.无限点150.300.1500.32000.100000外部变量外部变量+内部变量Development Server.Development Viewer.Runtime Server.Runtime Viewer.ActionCalendar.Marquee.Redundancy.Spc.WebView.Termin al Services等RSView SE .RSViewME.RSView32 Active Display System.RSView32 WebServer.RSView32 Special Edition(Messenger.TrendX.SP C.RecipePro等)是是不提供提供行业模板,如半导体行业RSView32 SECSHost.GEMTool支持英语.中文.法语.德语.意大利语.日语.葡萄牙语.韩语和西班牙语提供 OEM Edge不提供主要为GEFanuc.Rockwell.Omron.Schneider.Mitsubishi产品驱动以及DDE.Applicom方式较多提供Device Communications Toolkit不提供NT.2000.XP.UNIX.VMS2000.XPVBA VBAIntegrator .s Toolkit.SQL 全面支持ADO.RDO ODBC.OPC.DDE提供.Machine Edition不提供支持支持支持支持不支持支持支持支持支持支持软授权(算法控制)软授权支持.CIMPLICITY Thin Clients(WebView andTerminal Services)支持.RSView32 WebServer 支持.CIMPLICITY WebVIEW支持.RSView32 Client GE FANUC口令保护操作系统验证和16个等级的项目安全设置.口令保护支持支持支持支持支持支持图形功能强大.数据类型丰富.集成了GE Fanuc Proficy组件.包括与CIMPLICITY Workbench相结合的Proficy Change Management可实现文件版本管理和自动备份;Proficy实时信息门户提供基于WEB的解决方案;Proficy Historian集成加强了CIMPLICITY以关系数据库为中心的归档.Historian拥有快速归档和数据提取通用的开发环境RSView Studio;工程组态的平滑移植和再利用;完全集成的应用架构;全面支持ActiveX的技术;开发了RSView32的对象模型Object Model;集成微软的VBA作为内建的脚本语言编辑器;支持附加件结构AOA.使得用户可以将其他的功能模块直接挂接到RSView32的核心.生成一体的应用;可重复利用PLC梯形图应用程序创建的标签.ProficyChange Management;Machine Edition.Data View.IO Drives.Batch Analysis.Batch Execution.Efficiency.Machine ToolEfficiency.Produciton.Tracker RSViewME.SE.RSLadder.RSTrend;生产管理软件;RSBizware.RSBizwareHisto plianceTrack.RSRSBizware.PlantMetr ics.RSBizwareScheduler RSSql力控亚控Forcecontrol KingView6.1 6.52 64.128.256.384.512.768.1024.无限点64.128.256.512.1024.无限点外部变量外部变量+内部变量通用版.WWW网络版.标准网络版.嵌入版.电通用版.网络版.嵌入版.电力版力版.楼宇版ODBCROUTER.PORTSERVER.DATESERVER.等否是提供电力版,楼宇版，等多行业版本提供电力版简体中文,繁体中文,英语英语.简体中文,繁体中文,韩语提供提供较多较多提供开发包提供开发包2000.XP.2003SERVER.2008server.win72000.98.NT.XP类Basic类BOPC.DDE.ODBC ODBC.OPC提供.需要pStrategy KingACT不提供不支持支持支持不支持不支持支持支持支持支持硬件狗结合软授权硬件狗支持支持支持支持口令保护口令保护支持支持支持支持支持支持提供多种工程.画面模板.报表设计工具;实时历史数据库支持Windows/Unix/Linux操作系统.快速访问接口在数据库4万点数据负荷时.访问吞吐量可达到2万/秒.分布式报警.事件处理.支持报警.事件网络数据断线存储.恢复功能;支持操作图元对象多个图层功能;改进的ACTIVEX控件对象容器.支持多种系统冗余方式.强大的WEB发布功能，支持IIS。

各种组态(cms)软件的性能比较组态软件，又称监控组态软件，译自英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制),组态软件的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。

简单的讲，组态就是用应用软件中提供的工具、方法、完成工程中某一具体任务的过程。

与硬件生产相对照，组态与组装类似。

如要组装一台电脑，事先提供了各种型号的主板、机箱、电源、CPU、显示器、硬盘、光驱等，我们的工作就是用这些部件拼凑成自己需要的电脑。

当然软件中的组态要比硬件的组装有更大的发挥空间，因为它一般要比硬件中的“部件”更多，而且每个“部件” 都很灵活，因为软部件都有内部属性，通过改变属性可以改变其规格（如大小、性状、颜色等）。

在组态概念出现之前，要实现某一任务，都是通过编写程序（如使用BASIC,C,FORTRAN 等）来实现的。

编写程序不但工作量大、周期长，而且容易犯错误，不能保证工期。

组态软件的出现，解决了这个问题。

对于过去需要几个月的工作，通过组态几天就可以完成。

组态软件是有专业性的。

一种组态软件只能适合某种领域的应用。

组态的概念最早出现在工业计算机控制中。

如DCS(集散控制系统)组态，PLC（可编程控制器）梯形图组态。

人机界面生成软件就叫工控组态软件。

其实在其他行业也有组态的概念，人们只是不这么叫而已。

如AutoCAD，PhotoShop，办公软件(PowerPoint)都存在相似的操作，即用软件提供的工具来形成自己的作品，并以数据文件保存作品，而不是执行程序。

组态形成的数据只有其制造工具或其他专用工具才能识别。

但是不同之处在于，工业控制中形成的组态结果是用在实时监控的。

组态工具的解释引擎，要根据这些组态结果实时运行。
