几种组态软件的比较_工业自动化控制_自动化软件_745

自动化组态软件的发展_自动化软件_工业自动化控制一、组态软件的发展趋势国外组态软件，诞生于20世纪80年代初期，至今组态软件已有20多年的发展历史。

组态软件作为应用软件，在国外随着PC机的普及而不断发展。

80年代的组态软件大都运行在DOS环境下，主要有FIX、Onspec、Paragon 500，图形功能很弱，实时性较强。

90年代以后，随着微软Windows系统的出现，Wonderware公司最早开发了支持Windows下运行的工控组态软件，并在短时间内成为最大的自动化软件公司。

近几年，国外著名硬件或系统厂商亦推出了组态软件产品，如GE公司的Cimplicity，西门子公司的WinCC等。

这些组态软件，过去仅为其本身硬件配套，目前通过大力加强对其他硬件产品的驱动支持和调整软件内部的各种功能，从而发展成为专业化的通用组态软件。

硬件厂商的组态软件产品目前在中国市场占有的份额也不容忽视，它们不但在对本公司硬件产品的集成配套方面具有优势，而且正在打入与其他厂家硬件产品集成的市场。

国内组态软件的发展主要经历了3个阶段，国内目前知名的组态软件公司大都从90年代中后期开始起步，经历了艰苦创业的过程，从1人或几个人开始，参照国外组态软件开发，具有较浓的模仿色彩；2000年到2005年是国内组态软件快速发展阶段，也造就了一批行业知名的组态软件公司，如MCGS、组态王和力控；06年以后国内涌现出一批新的组态软件公司，一些高校、研究所、个人也积极地搞组态软件产品，但都没有形成规模。

国内大的自动化公司二、国产组态软件的现状与发展瓶颈目前组态软件的发展迎来了新的机遇：机遇一：中国经济持续高速发展，尤其是国家越来越强调的产业化的升级换代，对自动化行业，尤其是组态软件产品的发展提供了巨大的发展机遇。

我国“十五”期间工业发展的重点是结构调整和产业化升级，其主要目的是提高工业体系结构的合理化，更加适应市场的需求，同时采用新技术改造传统产业的生产过程以提高生产效率和产品质量。

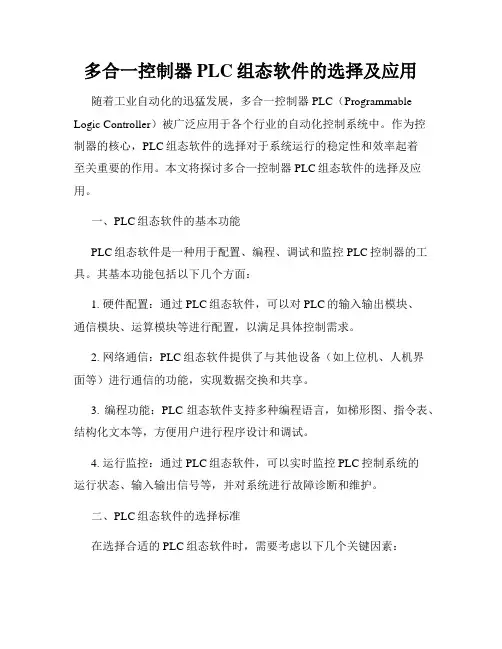

多合一控制器PLC组态软件的选择及应用随着工业自动化的迅猛发展，多合一控制器PLC（Programmable Logic Controller）被广泛应用于各个行业的自动化控制系统中。

作为控制器的核心，PLC组态软件的选择对于系统运行的稳定性和效率起着至关重要的作用。

本文将探讨多合一控制器PLC组态软件的选择及应用。

一、PLC组态软件的基本功能PLC组态软件是一种用于配置、编程、调试和监控PLC控制器的工具。

其基本功能包括以下几个方面：1. 硬件配置：通过PLC组态软件，可以对PLC的输入输出模块、通信模块、运算模块等进行配置，以满足具体控制需求。

2. 网络通信：PLC组态软件提供了与其他设备（如上位机、人机界面等）进行通信的功能，实现数据交换和共享。

3. 编程功能：PLC组态软件支持多种编程语言，如梯形图、指令表、结构化文本等，方便用户进行程序设计和调试。

4. 运行监控：通过PLC组态软件，可以实时监控PLC控制系统的运行状态、输入输出信号等，并对系统进行故障诊断和维护。

二、PLC组态软件的选择标准在选择合适的PLC组态软件时，需要考虑以下几个关键因素：1. 兼容性：PLC组态软件需要与所选用的PLC控制器完全兼容，以确保软硬件的无缝衔接和稳定运行。

2. 功能性：不同的行业和应用场景对PLC的要求不同，因此PLC 组态软件应具备丰富的功能模块和灵活的编程方式，以满足不同用户的需求。

3. 易用性：PLC组态软件操作简单直观，界面友好，便于用户进行配置、编程和调试操作，降低系统维护的难度。

4. 可靠性：PLC组态软件应具备稳定的运行性能和强大的抗干扰能力，以确保系统长期稳定运行。

5. 支持与服务：供应商提供的技术支持和售后服务是选择PLC组态软件时需要考虑的重要因素，包括培训、在线支持和系统升级等。

三、多合一控制器PLC组态软件的应用案例以下以某工厂生产线控制系统为例，介绍多合一控制器PLC组态软件的应用：该生产线需要实现对多个工艺站的控制，包括传送带控制、装配机械控制、质检设备控制等。

随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。

在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长；已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低，导致它的价格非常昂贵；在修改工控软件的源程序时，倘若原来的编程人员因工作变动而离去时，则必须同其他人员或新手进行源程序的修改，因而更是相当困难。

通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的的任意组态，完成最终的自动化控制工程。

组态软件简介组态（Configuration）为模块化任意组合。

通用组态软件主要特点有（1）延续性和可扩充性。

用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性，每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。

目前看到的所有组态软件都能完成类似的功能：比如，几乎所有运行于32位Windows平台的组态软件都采用类似资源浏览器的窗口结构，并且对工业控制系统中的各种资源（设备、标签量、画面等）进行配置和编辑；都提供多种数据驱动程序；都使用脚本语言提供二次开发的功能，等等。

ZD系列软件太力组态王力控简要对比Zd系列和太力主要面向电力系统，组态王和力控是通用组态软件。

1、人机界面a. 风格: ZD系列采用独有风格，太力有MS Office特征，组态王模仿了西门子的WinCC，接近Visual C++ 6.0的UI设计器，力控偏向于Delphi和Visual Studio 2003及以上版本，采用了Property Grid。

b. 绘图操作如选择、复制、粘贴、删除以及缩放操作和动画连接的设置方面，ZD100采用自有的独特操作方式，而太力、组态王和力控都采用windows 通行的操作方法。

b. ZD系列采用位图, 不能实现无限放大，太力、组态王和力控都采用矢量图，能够无限放大。

c. ZD系列能够批量粘贴，另外三种不能够批量粘贴。

d. 全都有图库，但ZD系列的图库有数量限制，不可分类，而组态王等没有限制可以分类。

e. 控件的使用: ZD系列不能够使用控件，太力、组态王和力控可以使用ActiveX控件。

f. ZD100只能实现了简单的图形切换来实现图形变化，包括文字变化都是通过切换图片来实现，太力、组态王和力控都实现了灵活的动画连接。

2、计算量、脚本系统ZD系列的计算全都通过计算量点实现，并没有实现脚本系统，并且语法定义比较特殊，需要专门学习，而太力等可以灵活的使用表达式，并且实现了脚本系统，脚本定义采用的类C的定义，工程人员可以较快的接受和使用。

3、变量、数据库a. ZD系列只简单的采用遥信、遥测量，并且遥测量只采用了12位定义，而其他三种详细区分了实型变量、离散变量、字符串型变量、整数变量、结构变量，并且整数变量采用了32为有符号整型定义b. ZD系列的数据词典定义采用了表格形式，不可分组，太力采用了树型结构，组态王采用列表形式，但可以划分报警组c. 四种软件都支持变量词典的导入导出，ZD100 支持Excel，ZD1000和ZD3000不能导出数据词典，太力只支持文本，但有特定格式，难以编辑，组态王支持Excel，Access，力控采用CSV文本文件，可被Excel支持d. ZD100只支持文本数据库，ZD1000和ZD3000升级到了SqlServer2000，太力采用了Access和ODBC接口，组态王采用自身内嵌数据库或工业数据库，力控采用力控实时关系数据库FHsql或力控企业级实时数据库pSpace，也可通过ADO组件接入SQL Server等商用数据库。

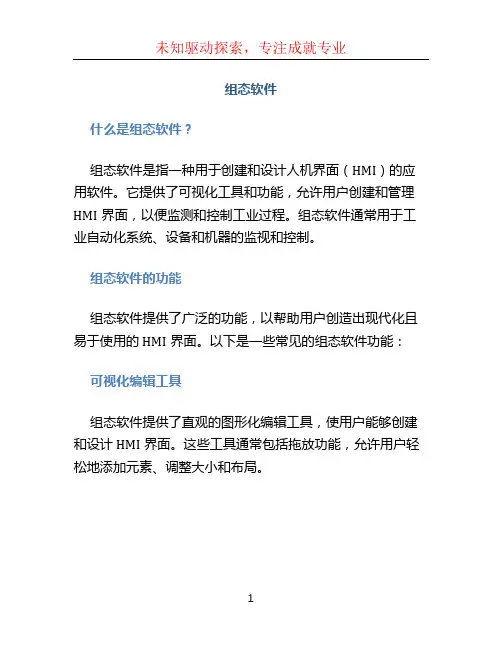

组态软件什么是组态软件？组态软件是指一种用于创建和设计人机界面（HMI）的应用软件。

它提供了可视化工具和功能，允许用户创建和管理HMI界面，以便监测和控制工业过程。

组态软件通常用于工业自动化系统、设备和机器的监视和控制。

组态软件的功能组态软件提供了广泛的功能，以帮助用户创造出现代化且易于使用的HMI界面。

以下是一些常见的组态软件功能：可视化编辑工具组态软件提供了直观的图形化编辑工具，使用户能够创建和设计HMI界面。

这些工具通常包括拖放功能，允许用户轻松地添加元素、调整大小和布局。

数据显示和监控组态软件能够连接到工业控制系统并获取实时数据。

它可以使用各种图表、指示器和仪表盘等方式来可视化数据，以帮助用户监视和分析过程状态。

报警通知和管理组态软件可以监测过程中的异常情况并触发报警。

它可以通过声音、闪烁等方式提醒操作员注意，并提供详细的信息和建议以帮助解决问题。

远程访问和控制通过网络连接，组态软件可以实现远程访问和控制。

这使得操作员可以在远离控制室的位置进行监控和操作，提高了生产效率和灵活性。

数据记录和分析组态软件可以记录和存储历史数据，并提供数据分析工具以帮助用户分析过程和性能趋势。

这些分析可用于优化控制策略和预测故障。

常见的组态软件以下是一些常见的组态软件：1. Wonderware InTouchWonderware InTouch是一款功能强大的组态软件，它提供了丰富的编辑工具和图形库，为用户创建创新的HMI界面提供了灵活性。

它还支持远程访问和红外摄像头等高级功能。

2. Siemens WinCCSiemens WinCC是一款广泛使用的组态软件，适用于各种工业自动化应用。

它具有直观的用户界面和强大的数据处理功能，可帮助用户轻松创建高效的HMI界面。

3. Schneider Electric Vijeo CitectSchneider Electric Vijeo Citect是一款面向大型工业应用的组态软件。

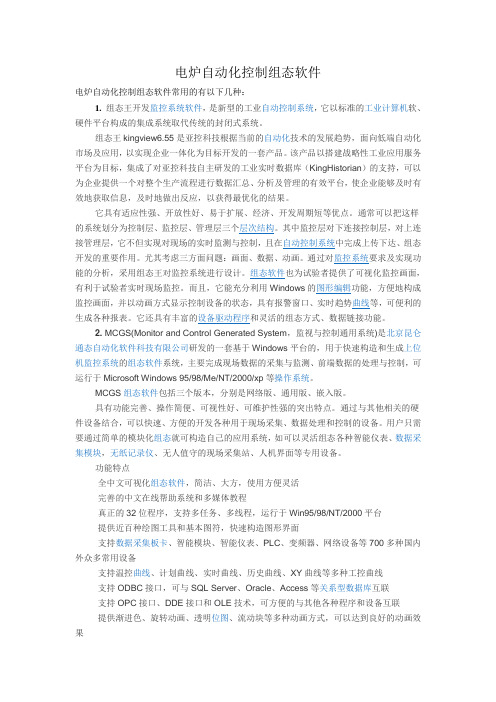

电炉自动化控制组态软件电炉自动化控制组态软件常用的有以下几种：1.组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。

组态王kingview6.55是亚控科技根据当前的自动化技术的发展趋势，面向低端自动化市场及应用，以实现企业一体化为目标开发的一套产品。

该产品以搭建战略性工业应用服务平台为目标，集成了对亚控科技自主研发的工业实时数据库（KingHistorian）的支持，可以为企业提供一个对整个生产流程进行数据汇总、分析及管理的有效平台，使企业能够及时有效地获取信息，及时地做出反应，以获得最优化的结果。

它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。

通常可以把这样的系统划分为控制层、监控层、管理层三个层次结构。

其中监控层对下连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且在自动控制系统中完成上传下达、组态开发的重要作用。

尤其考虑三方面问题：画面、数据、动画。

通过对监控系统要求及实现功能的分析，采用组态王对监控系统进行设计。

组态软件也为试验者提供了可视化监控画面，有利于试验者实时现场监控。

而且，它能充分利用Windows的图形编辑功能，方便地构成监控画面，并以动画方式显示控制设备的状态，具有报警窗口、实时趋势曲线等，可便利的生成各种报表。

它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能。

2. MCGS(Monitor and Control Generated System，监视与控制通用系统)是北京昆仑通态自动化软件科技有限公司研发的一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，主要完成现场数据的采集与监测、前端数据的处理与控制，可运行于Microsoft Windows 95/98/Me/NT/2000/xp等操作系统。

MCGS组态软件包括三个版本，分别是网络版、通用版、嵌入版。

组态软件简述组态软件既组态监控系统软件，英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制)。

常用于自动控制系统数据采集与过程控制。

组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域。

特点组态软件在国内并没有明确的定义，可以理解为“组态式监控软件”。

“组态(Configure)”的含义是“配置”、“设定”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也被称为“二次开发”，组态软件就称为“二次开发平台”。

“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理。

组态软件大都支持各种主流工控设备如PLC、DCS和标准通信协议如MODBUS，并且通常应提供分布式数据管理和网络功能。

组态软件具有开发时间短，效率高，可靠性好，选择余地大。

组态软件的出现使用户可以利用组态软件的功能，构建一套最适合自己的应用系统。

随着它的快速发展，实时数据库、实时控制、通讯及联网、开放数据接口、对I/O设备的广泛支持已经成为它的主要内容。

1、延续性和可扩充性。

用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；2、封装性（易学易用），通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术，就能很好地完成一个复杂工程所要求的所有功能；3、通用性，每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。

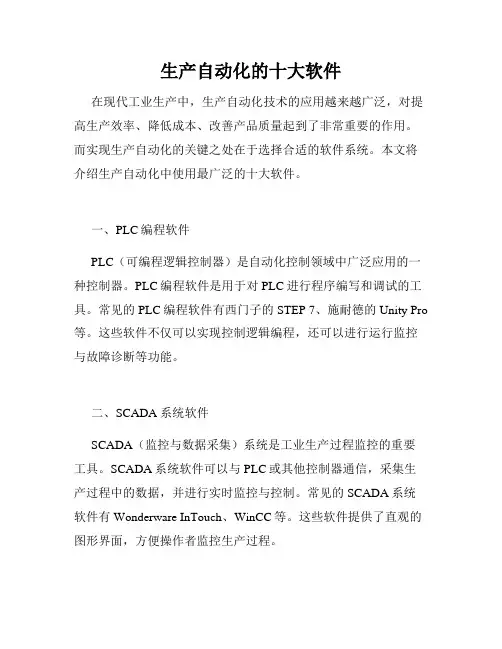

生产自动化的十大软件在现代工业生产中，生产自动化技术的应用越来越广泛，对提高生产效率、降低成本、改善产品质量起到了非常重要的作用。

而实现生产自动化的关键之处在于选择合适的软件系统。

本文将介绍生产自动化中使用最广泛的十大软件。

一、PLC编程软件PLC（可编程逻辑控制器）是自动化控制领域中广泛应用的一种控制器。

PLC编程软件是用于对PLC进行程序编写和调试的工具。

常见的PLC编程软件有西门子的STEP 7、施耐德的Unity Pro 等。

这些软件不仅可以实现控制逻辑编程，还可以进行运行监控与故障诊断等功能。

二、SCADA系统软件SCADA（监控与数据采集）系统是工业生产过程监控的重要工具。

SCADA系统软件可以与PLC或其他控制器通信，采集生产过程中的数据，并进行实时监控与控制。

常见的SCADA系统软件有Wonderware InTouch、WinCC等。

这些软件提供了直观的图形界面，方便操作者监控生产过程。

三、MES系统软件MES（制造执行系统）是协调与控制生产过程的关键系统。

MES系统软件可以实现生产计划管理、物料追溯、质量管理等功能。

常见的MES系统软件有SAP Manufacturing、Siemens Simatic IT等。

这些软件提供了全面的生产信息管理与分析能力，帮助企业提高生产效率与质量水平。

四、机器视觉软件机器视觉技术在生产自动化中的应用越来越广泛。

机器视觉软件可以通过图像采集与处理，实现产品质量检测、工件定位与识别等功能。

常见的机器视觉软件有Cognex VisionPro、Keyence Visionscape等。

这些软件具有高精度、高稳定性的特点，为企业提供了可靠的视觉检测解决方案。

五、工控编程软件工控编程软件是用于工控设备的程序开发与调试的工具。

工控编程软件可以实现对传感器、执行器等设备进行控制与监控。

常见的工控编程软件有Beckhoff TwinCAT、Rockwell RSLogix等。

组态软件有哪些？InTouch、WinCC、组态王?在我国自动化控制领域应用较广泛的工业自动化组态软件有Wonderware公司InTouch、西门子公司Wincc、GE公司iFix和悉雅特公司Citet组态软件。

InTouchInTouch组态软件是英国Invensys公司的子公司Wonderware公司的产品。

Wonderware 公司成立于1987年，是在制造运营系统率先推出基于Microsoft Windows平台的人机界面(HMI)自动化软件的先锋。

世界第一家推出组态软件的公司。

InTouch包括三个主要程序，它们是InTouch应用程序管理器、Win-dowMaker和Window Viewer。

此外，InTouch还包括诊断程序Wonder-ware Logger。

InTouch应用程序管理器用于组织您所创建的应用程序，也可以用于将Window Viewer配置成一个NT服务程序，为基于客户机和基于服务器的结构(C/S结构)。

WindowMaker是lnTouch的开发环境，在这个开发环境中可以使用面向对象的图形来创建富于动画感的触控式显示窗口。

这些显示窗口可以连接到工业I/0系统和其他Microsoft Windows应用程序。

WindowMaker图形用户界面符合Windows2000和Windows NT GUI标准。

支持浮动和固定工具栏，遍布整个程序的鼠标右键菜单可快速访问常用命令，可提供1670万种颜色支持的可自定义调色板(颜色支持仅受显卡性能的限制)。

WindowMaker的应用程序浏览器，能提供了一种强有力的图形方法来浏览和配置InTouch 应用程序。

可以轻易地访问WindowMaker最常用的命令和功能，例如所有的Windows命令、所有的配置命令和所有的InTouchQuickScript编辑器。

此外，应用程序浏览器会显示所有安装的附加程序，例如SQL访问管理器、SPC Pro和配方管理器，并提供了一种可自定义的应用程序启动工具。

组态软件简介及应用领域组态软件是一种用于实时监控和控制工业过程的计算机应用软件。

它通过以直观的方式显示过程变量、设备状态和报警信息，帮助操作员有效管理工业生产过程。

本文将介绍组态软件的基本概念、特点以及在不同应用领域中的实际应用情况。

一、组态软件概述组态软件是一种基于计算机技术和图形界面的工业自动化软件工具。

它通过将各种过程图、仪表和报警信息等元素以可视化的形式呈现给操作员，使得复杂的工业过程变得直观易懂。

利用组态软件，操作员可以实时监控工艺过程，控制设备状态，同时也可以对数据进行记录、分析和报表生成。

二、组态软件的特点1. 图形化界面：组态软件采用直观的图形化界面，通过图表、仪表、动画等手段展现监控对象的状态和变化情况，使操作员更容易理解和掌握过程信息。

2. 实时性：组态软件可以实时采集、处理和显示过程数据，保持与被监控对象的实时同步，确保操作员能够及时掌握过程的变化。

3. 灵活性：组态软件具有强大的自定义功能，操作员可以根据实际需求自定义界面布局、元素样式、报警处理等，使其更符合实际应用要求。

4. 可扩展性：组态软件支持多种通信协议和接口，可以与各种不同类型的设备和系统进行连接，实现多种数据的采集和控制。

5. 数据分析功能：组态软件提供数据记录、报表生成、趋势分析等功能，帮助用户对过程参数进行分析和优化，提高生产效率和产品质量。

三、组态软件的应用领域1. 工业自动化：组态软件在工业自动化领域的应用十分广泛。

它可以作为监控系统的前端界面，实时显示生产过程的状态和参数，同时可进行远程控制和调整。

此外，组态软件还可以与PLC、DCS等控制设备进行通信，实现对生产过程的集中控制和管理。

2. 智能楼宇：随着智能建筑技术的发展，组态软件被广泛应用于楼宇控制系统中。

它可以实时监控和控制楼宇内的各种设备，如空调、照明等，提高能源利用效率，降低运营成本。

3. 交通运输：组态软件在交通运输系统中的应用主要体现在交通信号灯控制、道路监控和车辆调度等方面。

各种组态(cms)软件的性能比较组态软件，又称监控组态软件，译自英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制),组态软件的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。

简单的讲，组态就是用应用软件中提供的工具、方法、完成工程中某一具体任务的过程。

与硬件生产相对照，组态与组装类似。

如要组装一台电脑，事先提供了各种型号的主板、机箱、电源、CPU、显示器、硬盘、光驱等，我们的工作就是用这些部件拼凑成自己需要的电脑。

当然软件中的组态要比硬件的组装有更大的发挥空间，因为它一般要比硬件中的“部件”更多，而且每个“部件” 都很灵活，因为软部件都有内部属性，通过改变属性可以改变其规格（如大小、性状、颜色等）。

在组态概念出现之前，要实现某一任务，都是通过编写程序（如使用BASIC,C,FORTRAN 等）来实现的。

编写程序不但工作量大、周期长，而且容易犯错误，不能保证工期。

组态软件的出现，解决了这个问题。

对于过去需要几个月的工作，通过组态几天就可以完成。

组态软件是有专业性的。

一种组态软件只能适合某种领域的应用。

组态的概念最早出现在工业计算机控制中。

如DCS(集散控制系统)组态，PLC（可编程控制器）梯形图组态。

人机界面生成软件就叫工控组态软件。

其实在其他行业也有组态的概念，人们只是不这么叫而已。

如AutoCAD，PhotoShop，办公软件(PowerPoint)都存在相似的操作，即用软件提供的工具来形成自己的作品，并以数据文件保存作品，而不是执行程序。

组态形成的数据只有其制造工具或其他专用工具才能识别。

但是不同之处在于，工业控制中形成的组态结果是用在实时监控的。

组态工具的解释引擎，要根据这些组态结果实时运行。

几种组态软件比较GE公司的Cimplicity, Wonderware公司的InTouch以及Siemens公司的WinCC与Intellution公司的iFIX作以比较，这其中Intellution公司和Wonderware公司是专门从事监控软件工作的，在市场占领绝大一部分份额;Cimplicity和WinCC是GE和Siemens公司自动化产品的配套产品，正努力推向市场。

下面就把这几种主要软件从图形及组态方案、数据点管理、网络功能、通信功能、管理方面、加锁设计等六个方面作比较。

1) 图形功能:Cimplicity:图形功能最为强大，图库图形丰富多彩，它支持从画面到画面包含对象的颜色渐变，这是目前其他监控软件都不具备的功能，只是对插入的对象一定要进行格式转化，不然会有死机现象。

一个画面一个进程，运行脚本是多线程的，所以图画虽然大，但运行速度很快。

具有基于对象链接的拷贝功能，可以像MIX一样避免对同一对象在多个画面中出现时修改的多次进行，但存在着运行时母板必须处于激活状态的缺憾。

编辑与运行分开，有独立的报警、历史趋势运行管理程序，内嵌VBA，具有自己的内部函数，又有广泛的VB函数，组VBA与通用运用方式不一样，支持ActiveX,OLE插入，但对控件其中的一些属性进行了锁定。

点的扩展功能与iFIX一样强大，用之不竭的虚拟变量并不占用点数，但对于扩展点的报警设定比较难解决，输出问题，历史记录是没问题的。

对数据节点的修改不是在线的，必须先停止工程，再启动工程。

支持多条件组态，为组态方案提供了很好的解决方法。

InTouch:图形界面的美观性较差，粘贴位图操作较为繁琐，且引入的图形放大后InTouch:图形界面的美观性较差，粘贴位图操作较为繁琐，且引入的图形放大后的变形很大，自配的按钮文字不能变色，实现起来比较费事。

支持ActiveX控件，但不具有第三方控件的出错保护，不健全的控件会造成系统出错。

采用有限的内部函数，其功能也只是常用监控的功能，复杂一点的功能如报表就只能借助于其他工具。

五种组态软件‎Cimpli‎city、InTouc‎h、WinCC、EC2000‎之比较针对在国际市‎场占有大部分‎市场份额的几‎种监控软件，本文对4种国‎外监控软件和‎E C2000‎系统从图形及‎组态方案、数据点管理、网络功能、通信功能、管理、加锁设计等6‎个方面作出比‎较。

以下内容中的‎技术参数来源‎于几家软件的‎内部参数，仅供参考。

运行在工业现‎场的监控软件‎有很多种，各种监控软件‎都有着传统的‎功能，都是提供工业‎现场控制、自动化解决方‎案，实现现场生产‎的远程可视化‎过程，现场数据获取‎和监控功能的‎工具；同时这些软件‎在监控中为了‎权衡矛盾，在软件设计中‎有所侧重，再加上各软件‎的设计方案不‎大一致，运用技术不同‎，因而在它们的‎功能反映上就‎有着自己的鲜‎明的特点。

目前的监控软‎件有很多种，国外比较著名‎的四种软件即‎：G E-Intell‎u tion公‎司的iFIX‎、GE公司的Cimpli‎c ity、Wonder‎w are公司‎的InTou‎c h以及Si‎e mens公‎司的WinC‎C和EC20‎00作以比较‎，这其中GE-Intell‎u tion公‎司和Wond‎e rware‎公司是专门从‎事监控软件工‎作的，在市场占领绝‎大一部分份额‎；Cimpli‎c ity和W‎inCC 是GE和Si‎e mens公‎司自动化产品‎的配套产品，正努力推向市‎场。

EC2000‎是南瑞自控公‎司的水电自动‎化监控软件，目前已应用于‎多个水电站和‎泵站、闸门。

下面就把这五‎种软件从图形‎及组态方案、数据点管理、网络功能、通信功能、管理方面、加锁设计等六‎个方面作比较‎。

图形及组态方‎案5种软件都是‎基于Obje‎c t画面，都能实现对现‎场点的监视：iFIX的图‎形功能很强，支持多种图形‎格式，其追加的图形‎库，内容丰富，可同时使用2‎56种颜色，其中有64种‎颜色可用彩虹‎色调色，组成各种调色‎方案，嵌入图形中不‎会因放大缩小‎而失真。

组态软件百度百科组态软件（HMI软件）是一种用于人机界面设计和操作控制系统的软件工具。

它在工业自动化、建筑管理、能源监控等领域得到广泛应用。

组态软件具有直观的用户界面和强大的功能，可以帮助用户快速构建和配置各种操作界面，并实现对监测设备、控制设备和数据的管理与操作。

一、定义与概述组态软件是一种专门用于人机交互设计和操作控制的软件工具。

它通过图形化界面和丰富的功能模块，实现对各种设备和系统的控制和监测。

组态软件可以将复杂的工业过程和设备信息以可视化的方式呈现给操作人员，以提高操作和管理效率。

组态软件的主要特点包括：1. 图形化界面：组态软件提供直观的图形化界面，可以将各类设备、系统和数据以图形化的形式展示出来，使操作人员更容易理解和掌握。

2. 功能丰富：组态软件提供了多种功能模块，如数据采集、报警处理、历史数据查询等，可以满足不同应用场景的需求。

3. 可定制性强：组态软件允许用户根据需求进行界面的定制，可以灵活地配置参数、布局和风格，以适应不同的使用环境。

4. 与设备的连接性强：组态软件可以与各类设备进行通信，包括传感器、执行器、PLC等，实现设备的控制和数据的交换。

二、组态软件的应用领域1. 工业自动化：组态软件广泛应用于工业自动化领域，可以实现对生产设备和工艺的监控和控制。

例如，可以通过组态软件搭建出一个工厂的监控中心，实时显示生产线的运行状态，监测温度、压力等参数，并通过报警功能及时发现和解决问题。

2. 建筑管理：组态软件在建筑管理领域也有重要应用。

通过组态软件可以实现对建筑物的能耗监控、楼宇设备的智能控制，以及安防系统的集成管理。

这可以提高建筑物的运行效率和安全性。

3. 能源监控：组态软件可以与能源监测设备配合使用，对能源的使用情况进行实时监测和分析。

通过可视化的统计数据和报表，帮助用户及时发现和解决能源浪费问题，提高能源利用效率。

三、主流组态软件介绍1. Wonderware InTouch：Wonderware InTouch是组态软件中的佼佼者，它提供了强大的图形化界面和丰富的功能模块，适用于各种行业和应用场景。

电气工程师必备的开源组态软件推荐与体验分享在电气工程领域，组态软件是不可或缺的工具之一。

它们能够帮助电气工程师对电路进行设计、模拟和调试，提高工作效率并减少出错的可能性。

然而，商业组态软件往往价格昂贵，限制了一部分电气工程师的选择。

而开源组态软件则提供了一种经济实惠的选择。

本文将为大家推荐几款优秀的开源组态软件，并分享一些个人的使用体验。

一、KicadKicad是一款功能强大的开源电子设计自动化软件，特别适用于电路和PCB板的设计。

它提供了全套的PCB设计工具，如原理图编辑器、元件库管理和布局编辑器等。

用户可以根据自己的需求进行定制，并且Kicad支持多平台操作系统。

我个人使用Kicad进行项目设计已经有一段时间了，其强大的功能和友好的用户界面令我印象深刻。

二、LibreCADLibreCAD是一款专业级的2D CAD软件，适用于电气工程师进行电路和设备的绘图。

虽然LibreCAD相对于商业CAD软件来说功能可能略显简单，但它也足以满足大部分的日常绘图需求。

LibreCAD支持标准图层和线型，可以轻松实现不同元件的绘制和编辑。

我在使用LibreCAD时，感受到了其稳定性和易用性，非常适合初学者和轻度使用者。

三、OpenPLC对于电气工程师来说，PLC（可编程逻辑控制器）是一个非常重要的控制设备。

而OpenPLC则是一款开源的PLC组态软件，支持多种硬件平台。

它提供了图形化的编程环境和丰富的功能模块库，可以帮助电气工程师进行PLC程序的开发和调试。

我在一次工程项目中使用OpenPLC进行PLC编程，它的灵活性和易用性给我留下了深刻的印象。

四、Scilab在电气工程领域，数据分析和控制系统设计是非常重要的工作。

而Scilab则是一款用于数值分析和科学计算的开源软件。

它提供了丰富的工具箱，如信号处理、控制系统和图像处理等，可以帮助工程师进行复杂数据的处理和算法的实现。

我在一次电气系统设计中使用Scilab进行数据分析和系统建模，它的高效和灵活性让我对其印象深刻。

WonderwareIntouch9.5订货点数64.256.500.1000.3000.60000计点方式外部变量+内部变量软件功能版本和组件Development.Runtime with I/O.Runtime without I/O开发版是否收费是专用行业版不提供多国语言版英语.德语.法语.日语和简体中文,支持运行期间的语言切换OEM版本提供.Industrial Application Server增强版多品牌驱动支持较多用户开发驱动接口包提供ArchestrA DAS(DA Server)工具包.RPM开发运行操作系统平台Win2000专业版.服务器版.Advanced Server.XP. XP Tablet.WIN2003 Server标准版和企业版脚本Quick Script 开放数据交换接口ODBC.INSQL等软PLC控制提供.InControl 数据点在线修改支持画面在线修改支持远程组态支持支持ActiveX.OLE 支持报警分区管理支持授权方式硬件狗结合软授权B/S支持C/S支持软件版本生产厂商品牌网络点数版本驱动开发和运行平台瘦客户端访问安全操作系统级验证.组态软件口令保护.IAS提供Galaxy.OS User based.OS Group based安全保护.FactoryFocus只读保护上位机支持SCADA节点.历史归档.HMI显示冗余网络支持设备支持特点凭借ArchestrA技术.降低用于创建.修改部署.维护和标准软件应用的时间和成本;实现了知能符号,以显著降低应用的开发.测试.部署时间;集成的多种安全措施保护系统;通过图形信息的重用和标准化保留工程成果;耐用的.直观的脚本编辑器可以让专业软件工程师和不会编程的人员同样快速地定制应用功能;多种数据通讯链接方式;和Industrial Application Server的结合来获得世大的竞争优势其他产品ActiveFactory;趋势.分析和报表软件;DT Analyst;停工跟踪和生产监视系统;InBatch;柔性批处理管理系统;FactorySuite A2;最早的完全集成的工业自动化套装软件;InControl;FactorySuite2000产品的软控制逻辑;Industrial Application Server;建立在Invensys的ArchestrA架构基础上的新软件组件;IndustrialSQL Server;历史数据库;INTRACK;资源跟踪软件网络冗余SiemensWinCC Ifix6.2 4.0 128.256.1024.8192.6553675.150.350.900.无限点外部变量外部变量通用版WinCC/Server.WinCC/Web Navigator.WinCC/ProAgent.WinC C/Redundancy等Standard HMI. Plus Scada Pack.I/O Server Only. Unlimited R/T. Unlimited Server Only是是不提供不提供简体中文.繁体中文.韩文.日文和英文汉语,日语,德语,法语,波兰语以及俄语不提供提供 OEM Edge SIMATIC .OPC较多不提供,通过OPC接口提供2000,XP,2003Server 2000,Advanced Server Edition SP4以上.XP SP1或更高.Enterprise Edition.XP Table Edition Iclient Only类C.VBS VBAOPC.DDE.ODBC.WinCC/ODK等ODBC SQL .全面支持ADO.RDO 提供.需要WinAC不提供支持"加载在线修改"功能在线修改操作站支持支持"加载在线修改"功能在线修改操作站支持支持"加载在线修改"功能在线修改远程操作站支持支持支持.具有安全容器.可以排除ActiveX控件故障支持支持软授权硬件狗支持.采用WebNavigator.3.10.25.50个客户端支持支持.采用Dat@monitor Server等支持GE口令保护口令保护.策略保护支持支持支持支持支持支持集成Microsoft SQL Server2005;多语言支持.全球通用;可以集成到所有自动化解决方案内.内置所有操作和管理功能;可简单.有效地进行组态;可基于WEB持续延展;采用开放性标准.集成简便;集成的Historian系统作为IT和商务集成的平台;可与Step7共享变量定义.是"全集成自动化"的组成部分强大的分布式客户端构架.具有灵活性和可升级性;Proficy HMI/SCADA Fix构架让用户能利用多个客户端.包括Iclient TS;借助功能强大.使用简便的向导.能大幅度加速开发进度;动画专家能驱动内部第三方ActiveX控制.而无需VBA编程;通过IFIX安全容器增强安全性和可跟踪性.拥有强大的新型安全性和电子签名功能.设计为可访问非常细化的限制.并为捕捉完整的审计跟踪信息提供工具;图形功能很强.数据处理功能丰富用于制造执行系统的SIMATICIN和PLC编程专用的STEP7软件ProficyChange Management;Machine Edition.Data View.IODrives.Batch Analysis.Batch Execution.Efficiency.Machine ToolEfficiency.Produciton.TrackerROCKWELLCIMPLICITY RSView327.07.2 50(不能连网).75.150.300.700.35000.无限点150.300.1500.32000.100000外部变量外部变量+内部变量Development Server.Development Viewer.Runtime Server.Runtime Viewer.ActionCalendar.Marquee.Redundancy.Spc.WebView.Termin al Services等RSView SE .RSViewME.RSView32 Active Display System.RSView32 WebServer.RSView32 Special Edition(Messenger.TrendX.SP C.RecipePro等)是是不提供提供行业模板,如半导体行业RSView32 SECSHost.GEMTool支持英语.中文.法语.德语.意大利语.日语.葡萄牙语.韩语和西班牙语提供 OEM Edge不提供主要为GEFanuc.Rockwell.Omron.Schneider.Mitsubishi产品驱动以及DDE.Applicom方式较多提供Device Communications Toolkit不提供NT.2000.XP.UNIX.VMS2000.XPVBA VBAIntegrator .s Toolkit.SQL 全面支持ADO.RDO ODBC.OPC.DDE提供.Machine Edition不提供支持支持支持支持不支持支持支持支持支持支持软授权(算法控制)软授权支持.CIMPLICITY Thin Clients(WebView andTerminal Services)支持.RSView32 WebServer 支持.CIMPLICITY WebVIEW支持.RSView32 Client GE FANUC口令保护操作系统验证和16个等级的项目安全设置.口令保护支持支持支持支持支持支持图形功能强大.数据类型丰富.集成了GE Fanuc Proficy组件.包括与CIMPLICITY Workbench相结合的Proficy Change Management可实现文件版本管理和自动备份;Proficy实时信息门户提供基于WEB的解决方案;Proficy Historian集成加强了CIMPLICITY以关系数据库为中心的归档.Historian拥有快速归档和数据提取通用的开发环境RSView Studio;工程组态的平滑移植和再利用;完全集成的应用架构;全面支持ActiveX的技术;开发了RSView32的对象模型Object Model;集成微软的VBA作为内建的脚本语言编辑器;支持附加件结构AOA.使得用户可以将其他的功能模块直接挂接到RSView32的核心.生成一体的应用;可重复利用PLC梯形图应用程序创建的标签.ProficyChange Management;Machine Edition.Data View.IO Drives.Batch Analysis.Batch Execution.Efficiency.Machine ToolEfficiency.Produciton.Tracker RSViewME.SE.RSLadder.RSTrend;生产管理软件;RSBizware.RSBizwareHisto plianceTrack.RSRSBizware.PlantMetr ics.RSBizwareScheduler RSSql力控亚控Forcecontrol KingView6.1 6.52 64.128.256.384.512.768.1024.无限点64.128.256.512.1024.无限点外部变量外部变量+内部变量通用版.WWW网络版.标准网络版.嵌入版.电通用版.网络版.嵌入版.电力版力版.楼宇版ODBCROUTER.PORTSERVER.DATESERVER.等否是提供电力版,楼宇版，等多行业版本提供电力版简体中文,繁体中文,英语英语.简体中文,繁体中文,韩语提供提供较多较多提供开发包提供开发包2000.XP.2003SERVER.2008server.win72000.98.NT.XP类Basic类BOPC.DDE.ODBC ODBC.OPC提供.需要pStrategy KingACT不提供不支持支持支持不支持不支持支持支持支持支持硬件狗结合软授权硬件狗支持支持支持支持口令保护口令保护支持支持支持支持支持支持提供多种工程.画面模板.报表设计工具;实时历史数据库支持Windows/Unix/Linux操作系统.快速访问接口在数据库4万点数据负荷时.访问吞吐量可达到2万/秒.分布式报警.事件处理.支持报警.事件网络数据断线存储.恢复功能;支持操作图元对象多个图层功能;改进的ACTIVEX控件对象容器.支持多种系统冗余方式.强大的WEB发布功能，支持IIS。

五种组态软件Cimplicity、InTouch、WinCC、EC2000之比较针对在国际市场占有大部分市场份额的几种监控软件，本文对4种国外监控软件和EC2000系统从图形及组态方案、数据点管理、网络功能、通信功能、管理、加锁设计等6个方面作出比较。

以下内容中的技术参数来源于几家软件的内部参数，仅供参考。

运行在工业现场的监控软件有很多种，各种监控软件都有着传统的功能，都是提供工业现场控制、自动化解决方案，实现现场生产的远程可视化过程，现场数据获取和监控功能的工具；同时这些软件在监控中为了权衡矛盾，在软件设计中有所侧重，再加上各软件的设计方案不大一致，运用技术不同，因而在它们的功能反映上就有着自己的鲜明的特点。

目前的监控软件有很多种，国外比较著名的四种软件即：GE-Intellution公司的iFIX、GE公司的Cimplicity、Wonderware公司的InTouch以及Siemens公司的WinCC和EC2000作以比较，这其中GE-Intellution公司和Wonderware公司是专门从事监控软件工作的，在市场占领绝大一部分份额；Cimplicity和WinCC 是GE和Siemens公司自动化产品的配套产品，正努力推向市场。

EC2000是南瑞自控公司的水电自动化监控软件，目前已应用于多个水电站和泵站、闸门。

下面就把这五种软件从图形及组态方案、数据点管理、网络功能、通信功能、管理方面、加锁设计等六个方面作比较。

图形及组态方案5种软件都是基于Object画面，都能实现对现场点的监视：iFIX的图形功能很强，支持多种图形格式，其追加的图形库，内容丰富，可同时使用256种颜色，其中有64种颜色可用彩虹色调色，组成各种调色方案，嵌入图形中不会因放大缩小而失真。

组态中提供树形结构图，能够浏览所画画面中的所有图形对象，组态信息，提供了全局性的变量组态方案，供画面组态调用，从而实现一改全改的功能，而且全局性的变量并不占用Tag点，对于画面中Group组内的对象组态并不改变，使状态变化丰富多彩，有查找替换功能，可以替换整个图画以及画面中的对象的属性、组态点信息，对于同类型物体，避免重复组态。

如何选择适合自己的组态软件在现代工业生产中，组态软件在自动化系统中起着至关重要的作用。

选择适合自己的组态软件是确保自动化系统正常运行的基础。

本文将从可视化界面、功能模块、易用性以及技术支持等方面，为大家介绍如何选择适合自己的组态软件。

一、可视化界面可视化界面是组态软件的重要组成部分。

一个直观、美观的界面有助于操作者更好地理解和控制自动化系统。

在选择组态软件时，要注意界面的可定制性和交互性。

1. 可定制性：优秀的组态软件应该提供灵活的界面定制功能，包括颜色、图标、组件布局等方面的调整，以满足不同行业和个人的需求。

2. 交互性：界面操作应简单直观，支持多种操作方式，如鼠标、触摸屏、键盘等，以适应不同的操作场景。

二、功能模块一个好的组态软件应该提供丰富的功能模块，能够满足自动化系统的各种需求。

在选择组态软件时，需要根据具体需求来评估软件的功能模块是否符合要求。

1. 图形绘制：优秀的组态软件应该提供灵活的图形绘制功能，包括常见的图形元素、图标库、动态效果等，以便用户能够自由设计自己的界面。

2. 数据采集：组态软件应具备数据采集和处理的功能，能够实时获取自动化系统中的各种数据，并进行处理、存储和展示。

3. 报警管理：组态软件应具备报警管理功能，能够对自动化系统中的异常情况进行监测、提醒和记录，以确保系统的安全运行。

4. 远程控制：优秀的组态软件应该提供远程控制功能，方便用户通过互联网远程监控和控制自动化系统。

三、易用性一个易于使用的组态软件可以提高操作者的工作效率，减少系统维护的成本。

在选择组态软件时，要考虑软件的易用性。

1. 用户友好的界面：组态软件的操作界面应简洁清晰、布局合理，操作逻辑应直观明了，能够降低用户的学习和使用成本。

2. 快速入门：优秀的组态软件应提供详尽的用户手册、视频教程等，帮助用户快速入门，并及时解答用户的问题。

3. 可扩展性：组态软件应具备良好的可扩展性，能够根据用户需求进行功能的扩展和定制，以适应不断变化的自动化系统要求。
