组态软件比较演示文稿

随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。

在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长；已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低，导致它的价格非常昂贵；在修改工控软件的源程序时，倘若原来的编程人员因工作变动而离去时，则必须同其他人员或新手进行源程序的修改，因而更是相当困难。

通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的的任意组态，完成最终的自动化控制工程。

组态软件简介组态（Configuration）为模块化任意组合。

通用组态软件主要特点有（1）延续性和可扩充性。

用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性，每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。

目前看到的所有组态软件都能完成类似的功能：比如，几乎所有运行于32位Windows平台的组态软件都采用类似资源浏览器的窗口结构，并且对工业控制系统中的各种资源（设备、标签量、画面等）进行配置和编辑；都提供多种数据驱动程序；都使用脚本语言提供二次开发的功能，等等。

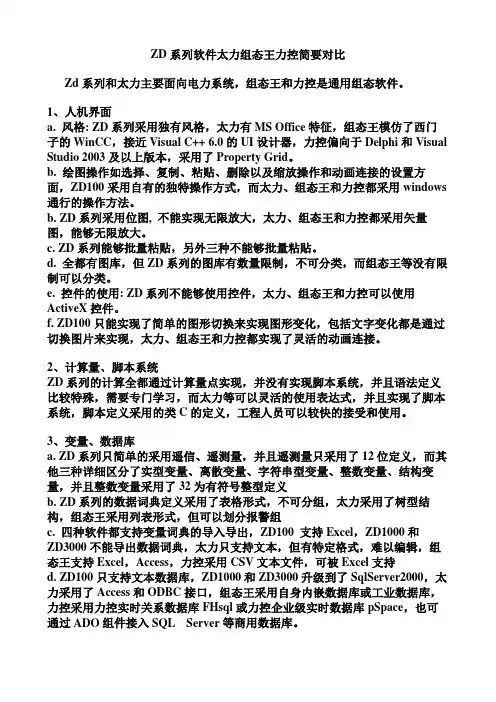

ZD系列软件太力组态王力控简要对比Zd系列和太力主要面向电力系统，组态王和力控是通用组态软件。

1、人机界面a. 风格: ZD系列采用独有风格，太力有MS Office特征，组态王模仿了西门子的WinCC，接近Visual C++ 6.0的UI设计器，力控偏向于Delphi和Visual Studio 2003及以上版本，采用了Property Grid。

b. 绘图操作如选择、复制、粘贴、删除以及缩放操作和动画连接的设置方面，ZD100采用自有的独特操作方式，而太力、组态王和力控都采用windows 通行的操作方法。

b. ZD系列采用位图, 不能实现无限放大，太力、组态王和力控都采用矢量图，能够无限放大。

c. ZD系列能够批量粘贴，另外三种不能够批量粘贴。

d. 全都有图库，但ZD系列的图库有数量限制，不可分类，而组态王等没有限制可以分类。

e. 控件的使用: ZD系列不能够使用控件，太力、组态王和力控可以使用ActiveX控件。

f. ZD100只能实现了简单的图形切换来实现图形变化，包括文字变化都是通过切换图片来实现，太力、组态王和力控都实现了灵活的动画连接。

2、计算量、脚本系统ZD系列的计算全都通过计算量点实现，并没有实现脚本系统，并且语法定义比较特殊，需要专门学习，而太力等可以灵活的使用表达式，并且实现了脚本系统，脚本定义采用的类C的定义，工程人员可以较快的接受和使用。

3、变量、数据库a. ZD系列只简单的采用遥信、遥测量，并且遥测量只采用了12位定义，而其他三种详细区分了实型变量、离散变量、字符串型变量、整数变量、结构变量，并且整数变量采用了32为有符号整型定义b. ZD系列的数据词典定义采用了表格形式，不可分组，太力采用了树型结构，组态王采用列表形式，但可以划分报警组c. 四种软件都支持变量词典的导入导出，ZD100 支持Excel，ZD1000和ZD3000不能导出数据词典，太力只支持文本，但有特定格式，难以编辑，组态王支持Excel，Access，力控采用CSV文本文件，可被Excel支持d. ZD100只支持文本数据库，ZD1000和ZD3000升级到了SqlServer2000，太力采用了Access和ODBC接口，组态王采用自身内嵌数据库或工业数据库，力控采用力控实时关系数据库FHsql或力控企业级实时数据库pSpace，也可通过ADO组件接入SQL Server等商用数据库。

第1篇实验名称：组态软件应用实验实验日期：2023年4月15日实验地点：计算机实验室一、实验目的1. 熟悉组态软件的基本功能和操作流程。

2. 学习如何使用组态软件进行实时数据的采集、处理和显示。

3. 培养实际应用组态软件解决实际问题的能力。

二、实验原理组态软件是一种广泛应用于工业自动化领域的软件，它可以将各种硬件设备连接起来，实现对实时数据的采集、处理和显示。

组态软件具有以下特点：1. 灵活性：可以灵活地配置各种硬件设备，满足不同应用需求。

2. 易用性：操作简单，用户界面友好，易于上手。

3. 可扩展性：支持多种接口，可以方便地与其他软件或硬件设备进行集成。

三、实验内容1. 组态软件的安装与启动2. 硬件设备的连接与配置3. 数据采集与处理4. 数据显示与报警设置5. 组态软件的应用案例四、实验步骤1. 组态软件的安装与启动（1）将组态软件安装光盘放入光驱，自动运行安装程序。

（2）按照安装向导提示，选择合适的安装路径、组件和选项，完成安装。

（3）启动组态软件，进入主界面。

2. 硬件设备的连接与配置（1）将硬件设备连接到计算机，确保设备正常运行。

（2）在组态软件中，选择“设备”菜单，添加相应的硬件设备。

（3）配置设备参数，如通讯方式、波特率、地址等。

3. 数据采集与处理（1）在组态软件中，创建一个新项目，设置项目名称、描述等信息。

（2）在项目中，添加数据采集设备，如模拟量输入、开关量输入等。

（3）设置采集设备的参数，如采样周期、数据类型等。

（4）对采集到的数据进行处理，如滤波、转换等。

4. 数据显示与报警设置（1）在组态软件中，创建一个新画面，用于显示实时数据。

（2）在画面上，添加相应的控件，如趋势图、仪表盘等。

（3）设置控件的数据源，将采集到的数据绑定到控件上。

（4）设置报警条件，如数据超出范围、设备故障等，并配置报警动作。

5. 组态软件的应用案例（1）以一个简单的工业生产过程为例，设计一个组态软件项目。

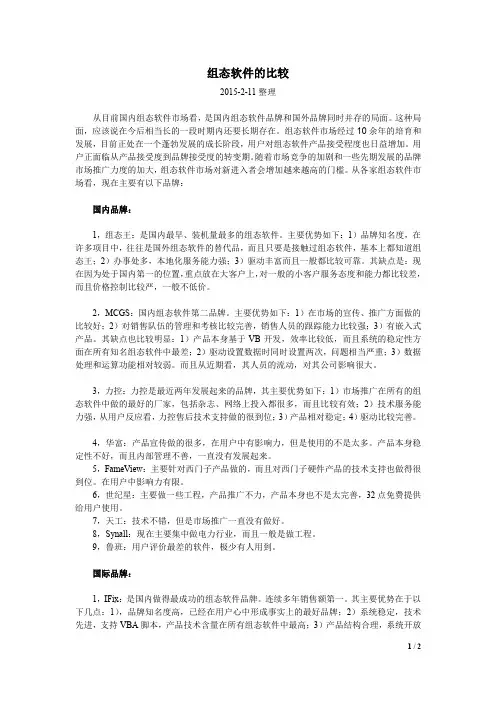

组态软件的比较2015-2-11整理从目前国内组态软件市场看，是国内组态软件品牌和国外品牌同时并存的局面。

这种局面，应该说在今后相当长的一段时期内还要长期存在。

组态软件市场经过10余年的培育和发展，目前正处在一个蓬勃发展的成长阶段，用户对组态软件产品接受程度也日益增加。

用户正面临从产品接受度到品牌接受度的转变期。

随着市场竞争的加剧和一些先期发展的品牌市场推广力度的加大，组态软件市场对新进入者会增加越来越高的门槛。

从各家组态软件市场看，现在主要有以下品牌：国内品牌：1，组态王：是国内最早、装机量最多的组态软件。

主要优势如下：1）品牌知名度，在许多项目中，往往是国外组态软件的替代品，而且只要是接触过组态软件，基本上都知道组态王；2）办事处多，本地化服务能力强；3）驱动丰富而且一般都比较可靠。

其缺点是：现在因为处于国内第一的位置，重点放在大客户上，对一般的小客户服务态度和能力都比较差，而且价格控制比较严，一般不低价。

2，MCGS：国内组态软件第二品牌。

主要优势如下：1）在市场的宣传、推广方面做的比较好；2）对销售队伍的管理和考核比较完善，销售人员的跟踪能力比较强；3）有嵌入式产品。

其缺点也比较明显：1）产品本身基于VB开发，效率比较低，而且系统的稳定性方面在所有知名组态软件中最差；2）驱动设置数据时同时设置两次，问题相当严重；3）数据处理和运算功能相对较弱。

而且从近期看，其人员的流动，对其公司影响很大。

3，力控：力控是最近两年发展起来的品牌，其主要优势如下：1）市场推广在所有的组态软件中做的最好的厂家，包括杂志、网络上投入都很多，而且比较有效；2）技术服务能力强，从用户反应看，力控售后技术支持做的很到位；3）产品相对稳定；4）驱动比较完善。

4，华富：产品宣传做的很多，在用户中有影响力，但是使用的不是太多。

产品本身稳定性不好，而且内部管理不善，一直没有发展起来。

5，FameView：主要针对西门子产品做的，而且对西门子硬件产品的技术支持也做得很到位。

几种组态软件比较GE公司的Cimplicity, Wonderware公司的InTouch以及Siemens公司的WinCC与Intellution公司的iFIX作以比较，这其中Intellution公司和Wonderware公司是专门从事监控软件工作的，在市场占领绝大一部分份额;Cimplicity和WinCC是GE和Siemens公司自动化产品的配套产品，正努力推向市场。

下面就把这几种主要软件从图形及组态方案、数据点管理、网络功能、通信功能、管理方面、加锁设计等六个方面作比较。

1) 图形功能:Cimplicity:图形功能最为强大，图库图形丰富多彩，它支持从画面到画面包含对象的颜色渐变，这是目前其他监控软件都不具备的功能，只是对插入的对象一定要进行格式转化，不然会有死机现象。

一个画面一个进程，运行脚本是多线程的，所以图画虽然大，但运行速度很快。

具有基于对象链接的拷贝功能，可以像MIX一样避免对同一对象在多个画面中出现时修改的多次进行，但存在着运行时母板必须处于激活状态的缺憾。

编辑与运行分开，有独立的报警、历史趋势运行管理程序，内嵌VBA，具有自己的内部函数，又有广泛的VB函数，组VBA与通用运用方式不一样，支持ActiveX,OLE插入，但对控件其中的一些属性进行了锁定。

点的扩展功能与iFIX一样强大，用之不竭的虚拟变量并不占用点数，但对于扩展点的报警设定比较难解决，输出问题，历史记录是没问题的。

对数据节点的修改不是在线的，必须先停止工程，再启动工程。

支持多条件组态，为组态方案提供了很好的解决方法。

InTouch:图形界面的美观性较差，粘贴位图操作较为繁琐，且引入的图形放大后InTouch:图形界面的美观性较差，粘贴位图操作较为繁琐，且引入的图形放大后的变形很大，自配的按钮文字不能变色，实现起来比较费事。

支持ActiveX控件，但不具有第三方控件的出错保护，不健全的控件会造成系统出错。

采用有限的内部函数，其功能也只是常用监控的功能，复杂一点的功能如报表就只能借助于其他工具。

组态软件的介绍范文
一.组态软件介绍
组态软件是一种可以设计、编写、优化和控制自动化流程的软件。

它
可以用来自动控制各种类型的机器，以及各个场景下的流程，节省人力和
时间，提高工作效率。

组态软件可以帮助企业快速实现自动化和连接的目标，可以支持机器人、PLC和其他系统的连接和控制，从而实现无缝连接。

同时，组态软件
还可以支持网络和数据库的连接，以方便企业对众多设备进行集中管理。

组态软件具有许多优点，其中包括支持多种类型的机器和控制器，可
以实现自动化流程的优化，可以跨平台在不同操作系统之间运行，支持组
态设备的远程访问和控制，以及可以支持虚拟设备的模拟操作和控制等。

组态软件可以极大地提高工作效率，改善工作流程，帮助企业更好地
节约成本，提升利润和市场竞争力。

二.组态软件的功能
组态软件可以实现对机器与PLC系统的访问和控制，并具有以下功能：
1.支持多种机器控制器的连接，可以实现远程控制，支持机器人的控
制和模拟操作。

2.支持多种设备和环境间通信，可以实现多路复用和协同。

3.支持现场数据获取和记录。

五种组态软件‎Cimpli‎city、InTouc‎h、WinCC、EC2000‎之比较针对在国际市‎场占有大部分‎市场份额的几‎种监控软件，本文对4种国‎外监控软件和‎E C2000‎系统从图形及‎组态方案、数据点管理、网络功能、通信功能、管理、加锁设计等6‎个方面作出比‎较。

以下内容中的‎技术参数来源‎于几家软件的‎内部参数，仅供参考。

运行在工业现‎场的监控软件‎有很多种，各种监控软件‎都有着传统的‎功能，都是提供工业‎现场控制、自动化解决方‎案，实现现场生产‎的远程可视化‎过程，现场数据获取‎和监控功能的‎工具；同时这些软件‎在监控中为了‎权衡矛盾，在软件设计中‎有所侧重，再加上各软件‎的设计方案不‎大一致，运用技术不同‎，因而在它们的‎功能反映上就‎有着自己的鲜‎明的特点。

目前的监控软‎件有很多种，国外比较著名‎的四种软件即‎：G E-Intell‎u tion公‎司的iFIX‎、GE公司的Cimpli‎c ity、Wonder‎w are公司‎的InTou‎c h以及Si‎e mens公‎司的WinC‎C和EC20‎00作以比较‎，这其中GE-Intell‎u tion公‎司和Wond‎e rware‎公司是专门从‎事监控软件工‎作的，在市场占领绝‎大一部分份额‎；Cimpli‎c ity和W‎inCC 是GE和Si‎e mens公‎司自动化产品‎的配套产品，正努力推向市‎场。

EC2000‎是南瑞自控公‎司的水电自动‎化监控软件，目前已应用于‎多个水电站和‎泵站、闸门。

下面就把这五‎种软件从图形‎及组态方案、数据点管理、网络功能、通信功能、管理方面、加锁设计等六‎个方面作比较‎。

图形及组态方‎案5种软件都是‎基于Obje‎c t画面，都能实现对现‎场点的监视：iFIX的图‎形功能很强，支持多种图形‎格式，其追加的图形‎库，内容丰富，可同时使用2‎56种颜色，其中有64种‎颜色可用彩虹‎色调色，组成各种调色‎方案，嵌入图形中不‎会因放大缩小‎而失真。
