马丁代尔耐磨测试仪的实验方法和注意事项

YG（B）401E型马丁代尔耐磨仪操作用流程温州际高检测仪器有限公司一、简介该仪器是吸取国内外同类仪器优点设计而成,其外形美观大方、采用触摸式的显示屏幕,界面易懂,操作简便、微机系统采用两种计数方式,直观大方,设定方便、八个工位同时试验,提高试验效率。

仪器还设有二种李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm运动轨迹和多种配套附件,能适应多种试验方法标准。

该仪器适用于:GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。

其原理:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。

还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。

其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。

二、主要技术参数1.工位数：8位2.计数显示：a.预计计数：0～999999次b.累计计数：0～999999次3.最大动程：24±0.5mm 、60.5±0.5mm4.加压物质量：a.衣料试样重锤：395±2gb.家具装饰品试样重锤：594±2gc.不锈钢碟片：260±1g5.夹持器有效质量与摩擦直径：A型200g(1.96N)摩擦头￠28.8 －0.084mmB型155g(1.52N)摩擦头￠90 －0.10mm6.夹持器与磨台相对运动速度：50-2r/min7.装样压锤质量：2385±10g8.外形尺寸：885×600×410mm (L×W×H)9.重量：150kg10.电源：Ac220V 50Hz三、仪器触摸屏功能显示(参图2A、2B、2C)1、(参2A图)当打开仪器电源开关,触摸屏会显示第一个主界面:其中有一行中英文语言提示【选择所需要语言后方可进入】【Choosing the right language for entry】，按相应键就可进入中文或英文菜单。

马丁代尔耐磨试验机织物耐磨性测试方法一、参照标准：GB/T 21196马丁代尔织物耐磨性的测定（本标准分为四个部分，分别为马丁代尔耐磨试验仪、试样破损的测定、质量损失的测定、外观变化的评定）二、试验仪器：马丁代尔耐磨试验仪三、试验原理：被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。

摩擦轨迹为李莎茹图形。

待设定摩擦次数后，进行相关记录，观察及计算。

四、试验仪器的组成：整台仪器包括以下几大主要部分：试样夹具板，试样夹具，磨台，传动装置，计数器。

传动装置使试样夹具导板运动。

试样夹具导板上的轴套与试样夹具无缝相连。

试样夹具内安装待测摩擦试样，与磨台上安装的织物或磨料进行摩擦运动。

计数器记录摩擦的次数。

标准规定马丁代尔仪传动装置中两个外侧驱动轮转动一圈记作一次摩擦。

试样夹具从上到下由夹具销轴、夹具接套、夹具嵌块、压紧螺母四部分组成。

图为试样夹具示意图（除夹具销轴部位）。

1、接套2、压紧螺母3、嵌块1-接套侧视图2-压紧螺母侧视与俯视图3-嵌块侧视图五、实验配件磨台由磨台，夹持环，固定夹持环的加持装置，质量为（2.5±0.5）Kg、直径为（120±10）mm的压锤组成。

压锤的作用是在安装磨料时避免织物移动引起的褶皱及表面不平整，固定好磨料后将压锤移除并进行后续安装。

六、辅料介绍：（1）磨料：磨料的作用是与其上方的测试织物进行摩擦。

在GB/T 21196中磨料为机织平纹毛织物，直径或边长至少为140mm。

涂层织物的磨料采用NO.600水砂纸。

（2）毛毡：与磨料一起安装在磨台上，在磨料下方，为一圆形机织羊毛底衬。

单位面积质量为750±50g/m2，厚度为2.5±0.5/mm，大小为1400+5mm。

（3）泡沫塑料：当织物的单位面积质量低于500 g/m2，安装在试样夹具内，作测试织物的衬垫用。

大小为38.0+50mm。

七、试样、磨料及辅料安装试样安装在试样夹具内。

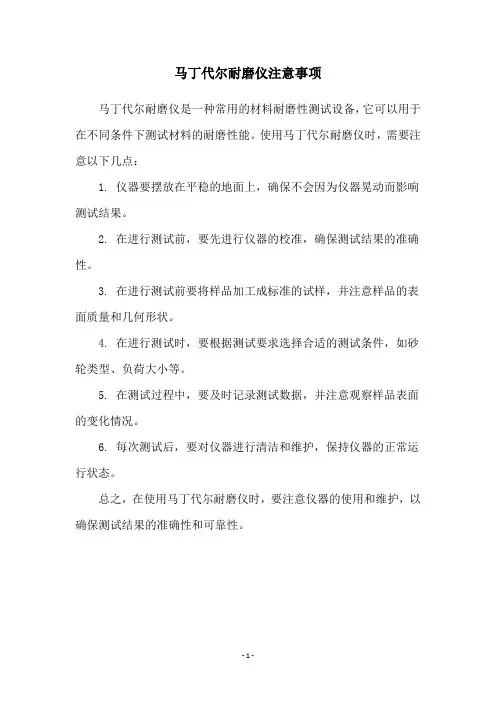

马丁代尔耐磨仪注意事项
马丁代尔耐磨仪是一种常用的材料耐磨性测试设备，它可以用于在不同条件下测试材料的耐磨性能。

使用马丁代尔耐磨仪时，需要注意以下几点：
1. 仪器要摆放在平稳的地面上，确保不会因为仪器晃动而影响测试结果。

2. 在进行测试前，要先进行仪器的校准，确保测试结果的准确性。

3. 在进行测试前要将样品加工成标准的试样，并注意样品的表面质量和几何形状。

4. 在进行测试时，要根据测试要求选择合适的测试条件，如砂轮类型、负荷大小等。

5. 在测试过程中，要及时记录测试数据，并注意观察样品表面的变化情况。

6. 每次测试后，要对仪器进行清洁和维护，保持仪器的正常运行状态。

总之，在使用马丁代尔耐磨仪时，要注意仪器的使用和维护，以确保测试结果的准确性和可靠性。

- 1 -。

ASTM D4970马丁代尔耐磨测试仪试验方法*************************************************************************************实验原理可检测各种植物的耐磨性及起球性能。

在一定的压力下，试样和指定的磨料进行持续的的以一定的几何图形相互磨擦，和标准参数对比进行磨损和起球程度评价。

触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数；可选择包括标准速度在内的4个速度。

实验设备技术参数：1.工位数：9位；2.计数范围:0～999999次3.最大动程:横向60.5±0.5mm纵向24±0.5mm4.加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g5.磨块有效摩擦直径：A型200g(1.96N)摩擦头（9KPa）￠28.8－0.084mmB型155g(1.52N)摩擦头（12KPa）￠90－0.10mm6.夹持器与磨台相对运动速度：20-70r/min（可调）7.装样压锤质量：2385±10g实验配件1.样品夹9套；2.9Kpa、12KPa砝码各9只；3.Φ38mm、Φ140mm取样器各一套；4.Φ38mm、Φ140mm取样器垫板各一块；5.起球性测试套具一套；6.SM50标准样照一套；7.EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块；8.标准泡沫1.5m×0.5m一套（4块/套）；9.标准毡绒片一块；10.Φ90mm毡片碟20块；11.Φ38mm、Φ140mm取样器刀片各50片；12.其它由制造商推荐的必备附件。

13.取样器﹕直径38mm(1.5in.)和140mm(5.5in.)两种。

14.AATCC变色灰卡。

马丁代尔耐磨测试仪实验操作部分一、试样破损测定该方法适用于所有纺织织物，但不适用于磨损寿命较短的织物。

1、磨料的选择。

根据试样的特点选择不同的标准磨料。

非涂层织物：机织平纹羊毛织物;涂层织物：No.600水砂纸。

磨料和磨台之间用羊毛毡分隔，试验结束后，检查毛毡表面，如果出现污点或磨损，应及时更换。

2、取样方法。

至少3块，机织物应该包含不同经纬纱。

提花织物或花式组织，应该包括一个完全组织的各特性部位，一个完全组织或图案较大时，各部位可分别取样。

3、试样夹具衬垫的选择。

测定试样的单位面积质量，试样的单位面积≥500g/m2，不需要泡沫塑料衬垫，试样的单位面积<500g/m2，试样夹具内加装泡沫塑料衬垫，每次试验更换泡沫塑料衬垫。

4、摩擦负荷总有效质量选择。

摩擦负荷总有效质量包括夹持器、不锈钢碟片、试样重锤质量。

根据亚太拉斯M235Martindale耐磨性与起球性测试仪提供的技术参数，夹持器质量：(200±1)g;不锈钢碟片质量：(260±1)g;试样重锤质量：(395±2)g，(594±2)g。

根据试样用途，织物特征选择相应的摩擦负荷总有效质量有三种：1)(795±7)g：适用于工作服、家具装饰布、床上亚麻制品、产业用织物;2)(595±7)g：适用于服用和家用纺织品(家具装饰布、床上亚麻制品)，非服用的涂层织物;3)(198±2)g：适用于服用的涂层织物。

5、磨料更换周期羊毛标准织物：50000次;标准水砂纸：6000次。

6、检查间隔对试样到达破损时的摩擦次数进行预估，在此基础上设计适当的检查间隔，作为试样耐磨性试验过程中对试样表面磨损状态观测点，检查间隔为一定的摩擦次数。

7、测定结果表示测定每个试样发生破损时的总摩擦次数，以试样破损前积累的摩擦次数作为耐磨次数。

二、质量损失的测定适用于所有纺织织物，但不适用于磨损寿命较短的织物。

马丁代尔耐磨仪的使用说明织物平磨仪又名马丁代尔耐磨仪，主要是用于纺织品耐磨以及起毛起球测试实验的专业仪器，本文重点为你介绍关于织物平磨仪实验测试条件和操作方法以及实验需要注意的细节和维修保养等问题。

测试条件:1、室温：(23±2℃)2、技术参数：(1)工位数：9位;(2)计数范围:0～999999次(3)最大动程：横向60.5±0.5mm，纵向24±0.5mm(4)加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g(5)磨块有效摩擦直径：A型200g(1.96N)摩擦头(9KPa)￠28.8-0.084mmB型155g(1.52N)摩擦头(12KPa)￠90-0.10mm(6)夹持器与磨台相对运动速度：20-70r/min(可调)(7)装样压锤质量：2385±10g配置耗材：(1)样品夹9套;(2)9Kpa、12KPa砝码各9只;(3)Φ38mm、Φ140mm取样器各一套;(4)Φ38mm、Φ140mm取样器垫板各一块;(5)起球性测试套具一套;(6)SM50标准样照一套;(7)EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块;(8)标准泡沫1.5m×0.5m一套(4块/套);(9)标准毡绒片一块;(10)Φ90mm毡片碟20块;(11)Φ38mm、Φ140mm取样器刀片各50片;(12)其它由制造商推荐的必备附件。

实验步骤：1、试样在实验室环境中停放8小时以上。

2、在试样的平整部位裁取一块样品。

如是鞋垫，应裁到转印部位。

3、从试验机上取下荷重及荷重轴杆。

4、取下顶部平板和测试夹具。

5、试样的装置：松开测试夹具上的固定环，拿出试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定。

马丁代尔耐磨测试一般标准
马丁代尔耐磨测试的一般标准包括以下几个方面:
1.测试方法:马丁代尔耐磨测试通常采用标准化的测试方法。

如GB/T480
2.2-2008. GB/T13775.GB/T21196.1. GB/T21196.2. GB/T21196.
3. GB/T21196.4等国家标准，以及IS012945.2、12947等国际标准。

2.测试条件:测试通常在一定的温度、湿度和压力条件下进行，以确保测试结果的准确性和可靠性。

3.试样准备:试样通常需要按照规定的尺寸和形状进行准备，并进行必要的预处理，如清洗、干燥等。

4.测试程序:测试程序通常包括试样的安装、试验系列的设定、摩擦次数的设定等步骤，以确保测试的顺利进行。

5.数据分析:测试结束后。

需要对数据进行收集和分析，以评估试样的耐磨性能。

需要注意的是。

具体的马丁代尔耐磨测试标准可能会因不同的产品、不同的应用场景而有所不同。

因此，在进行马丁代尔耐磨测试时，需要遵循相关的国家标准和行业标准。

并确保测试结果的准确性和可靠性。

马丁代尔耐磨测试仪实验测试⽅法马丁代尔耐磨测试仪实验测试⽅法马丁代尔耐磨测试仪可检测各种植物的耐磨性及起球性能。

在⼀定的压⼒下，试样和指定的磨料进⾏持续换向摩擦，和标准参数对⽐进⾏磨损和起球程度评价。

触摸屏控制，配备功能全⾯的编程器，可预编程批次及总计数，单独设置每个测试头的计数;可选择包括标准速度在内的4个速度。

SATRA TM31标准中对马丁代尔耐磨测试仪检测⽪⾰湿摩擦⽅法：⼀、实验测试试样1 切割装置，如压⼑，有⾜够⼤⼩来⽣产可以被牢固的压在测试样载体上的测试样,准确的测试样尺⼨是由测试样载体的夹具来决定的。

为了以防玩意SATRA STM105 应该有圆形直径44+ - 1mm。

从各种在⽚材避开任何制造边缘50mm的位置.2多裁切⼀块测试试样，⼀边⽤于⽐较或者参照褪⾊或者磨损试样情况。

3 将测试试样纺织在20+/-2℃，湿度65+/-2%环境中静置24⼩时。

⼆、实验步骤1 将半数耐磨试样与半数⽺⽑毡⽚浸湿，直⾄试样两⾯颜⾊明显加深.2 在每个夹具环内放置试样，测试⾯朝外。

3 如果测试试样质量达到500g/m2, 可使⽤测试⽅法A或B，在每个试样夹内放置泡棉，⽤来填充试样测试空间。

4 夹紧试样，以防测试样下垂，起皱歪曲。

5 在半数磨损样上放置⼀块⼲的⽺⽑毡6 在⽺⽑毡上放置⼲的耐磨试样，测试⾯朝上。

7 将重锤放置在试样上，抚平皱纹，移开重锤8 在另⼀块试样上，重复步骤6.79 如果需要，⽴即重复6.5⾄6.8步骤，使⽤沾湿耐磨试样及沾湿⽺⽑毡。

10 将测试样正确放置在测试夹具内，确保测试能正常运⾏11 在各个测试头上加载⼒度，确保测试试样及耐磨样按要求加载⼒值三、马丁代尔耐磨测试仪对纺织品检测：1.纺织品及⽪⾰耐磨试验圆形织物试样靠在标准摩擦布上进⾏摩擦测试，耐磨性能取决于试样分解时的摩擦次数或试样重量消耗，测试试样摩擦布上的摆动轨迹被称为Lissajous图形。

2.纺织品、⾯料起⽑球试验在马丁-戴尔试验机上采⽤的起⽑球测试⽅法配合EMPA发展⽽来。

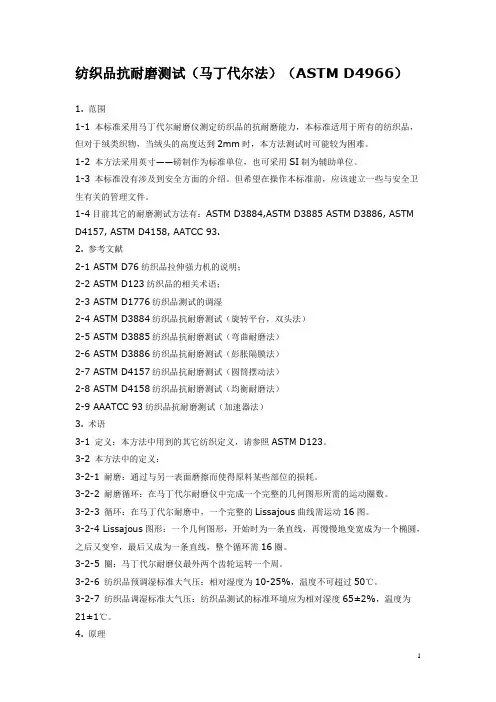

纺织品抗耐磨测试（马丁代尔法）（ASTM D4966）1. 范围1-1 本标准采用马丁代尔耐磨仪测定纺织品的抗耐磨能力，本标准适用于所有的纺织品，但对于绒类织物，当绒头的高度达到2mm时，本方法测试时可能较为困难。

1-2 本方法采用英寸——磅制作为标准单位，也可采用SI制为辅助单位。

1-3 本标准没有涉及到安全方面的介绍。

但希望在操作本标准前，应该建立一些与安全卫生有关的管理文件。

1-4目前其它的耐磨测试方法有：ASTM D3884,ASTM D3885 ASTM D3886, ASTM D4157, ASTM D4158, AATCC 93.2. 参考文献2-1 ASTM D76纺织品拉伸强力机的说明；2-2 ASTM D123纺织品的相关术语；2-3 ASTM D1776纺织品测试的调湿2-4 ASTM D3884纺织品抗耐磨测试（旋转平台，双头法）2-5 ASTM D3885纺织品抗耐磨测试（弯曲耐磨法）2-6 ASTM D3886纺织品抗耐磨测试（彭胀隔膜法）2-7 ASTM D4157纺织品抗耐磨测试（圆筒摆动法）2-8 ASTM D4158纺织品抗耐磨测试（均衡耐磨法）2-9 AAATCC 93纺织品抗耐磨测试（加速器法）3. 术语3-1 定义：本方法中用到的其它纺织定义，请参照ASTM D123。

3-2 本方法中的定义：3-2-1 耐磨：通过与另一表面磨擦而使得原料某些部位的损耗。

3-2-2 耐磨循环：在马丁代尔耐磨仪中完成一个完整的几何图形所需的运动圈数。

3-2-3 循环：在马丁代尔耐磨中，一个完整的Lissajous曲线需运动16图。

3-2-4 Lissajous图形：一个几何图形，开始时为一条直线，再慢慢地变宽成为一个椭圆，之后又变窄，最后又成为一条直线，整个循环需16圈。

3-2-5 圈：马丁代尔耐磨仪最外两个齿轮运转一个周。

3-2-6 纺织品预调湿标准大气压：相对湿度为10-25%，温度不可超过50℃。

GBT4802马丁代尔耐磨仪_织物平磨仪测试方法分析在服装的穿着过程中，经常会在其表面发现“小绒球”，这就是所谓的“起球”现象。

起球是服装表面的物理变化。

这是由于服装的不同部位相瓦摩擦，或与其它物体如背包、桌子等发生摩擦而产生的起球现象。

这种现象形成的过程通常如下：由于摩擦，在织物纱线中会分离出部分松散的纤维，这些冒出纱线表面的纤维末端很容易和服装表面污渍与杂质形成球状，接着这些球状体逐渐变大。

假设在外力的作用下，这些球状物依然附着在织物上日益变大，我们就称其为起球现象。

针对这种现象，我国用于测试起球的方法有三种，即：圆轨迹法，马丁代尔法和滚箱起球法。

梭织物的起球试验以采用圆轨迹法和马丁代尔法为多。

我国GB/T4802.2标准即为于马丁代尔法测试，由于GB/T4802.2—2008标准对GB/T4802.2—1997作了较大修改，因此，我们对这两个标准进行了比较，并分别依据其规定的条件做了比对试验，本文将就此进行一些探讨。

1、标准比较GB/T4802.2—2008标准和GB/T4802.2—1 997标准的测试原理是一致的，都是将圆形的试样安装在马丁代尔试验仪上，试样的表面与相同试样的表面摩擦。

摩擦运动轨迹为利萨如图形。

由于仪器设备的改变，试验参数也有变化，两者的区别见.表l：2、试验结果比对因为提花织物包含了多种变化的组织结构，选择10个不同规格和花型的提花织物作为比对试样。

由于GB/T4802.2—96标准规定的摩擦次数为1000次，而GB/T4802.2—08标准规定梭织物的试验终点至少2000次，我们选择了摩擦1000次和2000次的测试结果进行比较，测试结果见表2：3、测试结果讨论根据表2的数据兀丁以发现，采用改型马丁代尔耐磨试验仪测试的起球结果，90%好于采用马丁代尔耐磨试验仪测试的起球结果(除8号试样外);而摩擦次数对起球的影响程度，改型马丁代尔耐磨试验仪与马丁代尔耐磨试验仪差异不大。
