马丁代尔起毛起球及耐磨性测试仪测试流程

1.范围1.1该方法适用于判断织物抗起球及其它表面性能变化的能力。

使用的仪器为马丁代尔测试仪，此法适用于各种针织物和机织物。

1.2本方法不适合于厚度超过3mm(0.125in)的织物。

1.3试样在测试之前可以经过水洗或干洗。

2.原理2.1 判断织物起球及其表面其它的一些相关变化，如，用测试仪器模拟正常穿着得发生的起球。

在轻微的压力下，将装在试样夹上的试样与磨台上的自身织物以一定的几何图形相互磨擦，然后将磨台的试样与标准样照对比评级。

3．设备及标准物质3.1 马丁代尔测试仪3.2 标准毛毡：克重750±50g/m2（22±1.5oz/yd2），厚度3±0.3mm（0.12±0.01in）。

3.3 聚氨酯泡沫，密度29-31kg/m3，厚度3±0.01mm。

3.4 评级箱：冷白荧光灯，放置测试样和标准评级样照的支架。

3.5 标准的内部起球检测布：根据实际情况保存已知起球级别的织物以备检查仪器的性能。

3.6 评级样照：一套约105mm宽，按“起球非常严重”到“不起球”表示起球程度，依次1-5级编号。

3.7 取样器：直径38mm（1.5in）和140mm(5.5in)两种。

3.8 水洗设备（若需要）3.9 干洗设备（若需要）4．样品的准备4.1 除非有特殊的说明，样品在取试样前需要经过水洗或干洗处理。

4.2 分别用两种取样器在待测样品上取4块140mm和38mm试样。

4.3 取样应遵循的原则是：在样品上随即取样，若样品为服装，需在不同的部位取样；每块试样不含同一根纱；不要从起皱或有织疵的位置取样；取样须在离布边超过整个布幅宽度1/10的位置。

4.4 待测样在21±1℃，65±2%RH的恒温恒湿条件下调湿至少静置4小时。

5．测试程序5.1 所有测试过程都要在标准大气条件下完成。

5.2 在每个磨台上依次放置一片直径为140mm毛毡和一块140mm的试样，用重锤把试样、毛毡压平（确保无褶皱，若不平则重复以上过程），固定好圆环。

YG（B）401E型马丁代尔耐磨仪操作用流程温州际高检测仪器有限公司一、简介该仪器是吸取国内外同类仪器优点设计而成,其外形美观大方、采用触摸式的显示屏幕,界面易懂,操作简便、微机系统采用两种计数方式,直观大方,设定方便、八个工位同时试验,提高试验效率。

仪器还设有二种李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm运动轨迹和多种配套附件,能适应多种试验方法标准。

该仪器适用于:GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。

其原理:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。

还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。

其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。

二、主要技术参数1.工位数：8位2.计数显示：a.预计计数：0～999999次b.累计计数：0～999999次3.最大动程：24±0.5mm 、60.5±0.5mm4.加压物质量：a.衣料试样重锤：395±2gb.家具装饰品试样重锤：594±2gc.不锈钢碟片：260±1g5.夹持器有效质量与摩擦直径：A型200g(1.96N)摩擦头￠28.8 －0.084mmB型155g(1.52N)摩擦头￠90 －0.10mm6.夹持器与磨台相对运动速度：50-2r/min7.装样压锤质量：2385±10g8.外形尺寸：885×600×410mm (L×W×H)9.重量：150kg10.电源：Ac220V 50Hz三、仪器触摸屏功能显示(参图2A、2B、2C)1、(参2A图)当打开仪器电源开关,触摸屏会显示第一个主界面:其中有一行中英文语言提示【选择所需要语言后方可进入】【Choosing the right language for entry】，按相应键就可进入中文或英文菜单。

马丁代尔耐磨试验机织物耐磨性测试方法一、参照标准：GB/T 21196马丁代尔织物耐磨性的测定（本标准分为四个部分，分别为马丁代尔耐磨试验仪、试样破损的测定、质量损失的测定、外观变化的评定）二、试验仪器：马丁代尔耐磨试验仪三、试验原理：被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。

摩擦轨迹为李莎茹图形。

待设定摩擦次数后，进行相关记录，观察及计算。

四、试验仪器的组成：整台仪器包括以下几大主要部分：试样夹具板，试样夹具，磨台，传动装置，计数器。

传动装置使试样夹具导板运动。

试样夹具导板上的轴套与试样夹具无缝相连。

试样夹具内安装待测摩擦试样，与磨台上安装的织物或磨料进行摩擦运动。

计数器记录摩擦的次数。

标准规定马丁代尔仪传动装置中两个外侧驱动轮转动一圈记作一次摩擦。

试样夹具从上到下由夹具销轴、夹具接套、夹具嵌块、压紧螺母四部分组成。

图为试样夹具示意图（除夹具销轴部位）。

1、接套2、压紧螺母3、嵌块1-接套侧视图2-压紧螺母侧视与俯视图3-嵌块侧视图五、实验配件磨台由磨台，夹持环，固定夹持环的加持装置，质量为（2.5±0.5）Kg、直径为（120±10）mm的压锤组成。

压锤的作用是在安装磨料时避免织物移动引起的褶皱及表面不平整，固定好磨料后将压锤移除并进行后续安装。

六、辅料介绍：（1）磨料：磨料的作用是与其上方的测试织物进行摩擦。

在GB/T 21196中磨料为机织平纹毛织物，直径或边长至少为140mm。

涂层织物的磨料采用NO.600水砂纸。

（2）毛毡：与磨料一起安装在磨台上，在磨料下方，为一圆形机织羊毛底衬。

单位面积质量为750±50g/m2，厚度为2.5±0.5/mm，大小为1400+5mm。

（3）泡沫塑料：当织物的单位面积质量低于500 g/m2，安装在试样夹具内，作测试织物的衬垫用。

大小为38.0+50mm。

七、试样、磨料及辅料安装试样安装在试样夹具内。

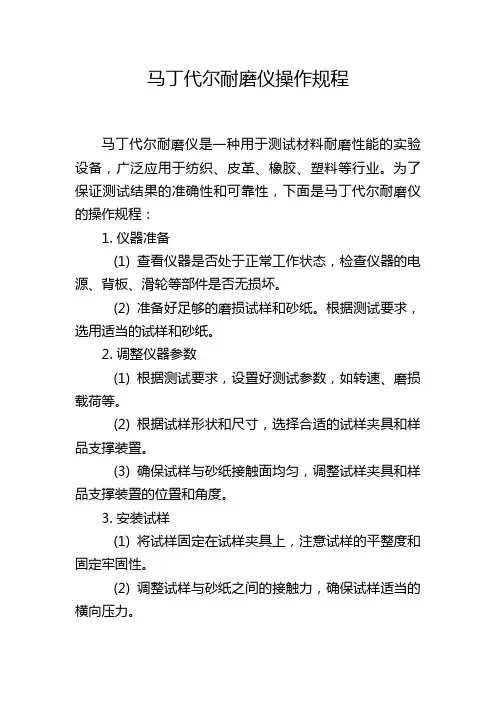

马丁代尔耐磨仪操作规程马丁代尔耐磨仪是一种用于测试材料耐磨性能的实验设备，广泛应用于纺织、皮革、橡胶、塑料等行业。

为了保证测试结果的准确性和可靠性，下面是马丁代尔耐磨仪的操作规程：1. 仪器准备(1) 查看仪器是否处于正常工作状态，检查仪器的电源、背板、滑轮等部件是否无损坏。

(2) 准备好足够的磨损试样和砂纸。

根据测试要求，选用适当的试样和砂纸。

2. 调整仪器参数(1) 根据测试要求，设置好测试参数，如转速、磨损载荷等。

(2) 根据试样形状和尺寸，选择合适的试样夹具和样品支撑装置。

(3) 确保试样与砂纸接触面均匀，调整试样夹具和样品支撑装置的位置和角度。

3. 安装试样(1) 将试样固定在试样夹具上，注意试样的平整度和固定牢固性。

(2) 调整试样与砂纸之间的接触力，确保试样适当的横向压力。

4. 开始测试(1) 打开电源开关，启动马丁代尔耐磨仪，确保转速和磨损载荷符合测试参数要求。

(2) 稳定仪器运行后，将试样放置在砂纸上，确保试样与砂纸表面紧密接触。

(3) 运行一段时间后，记录试样磨损情况。

可以根据需要，适时调整磨损时间。

(4) 按照测试要求，重复测试多次，记录不同时间段的磨损数据。

5. 数据处理(1) 停止仪器运行，拆卸试样并清除试样和砂纸上的残留物。

(2) 将磨损试样测量，并记录相关数据，包括磨损量、磨损面积等。

(3) 按照测试要求，对测试结果进行分析和处理，生成测试报告。

6. 仪器维护(1) 清洁仪器内外部表面，确保仪器干净整洁。

(2) 定期检查和更换砂纸，确保砂纸表面平整度和磨损度符合要求。

(3) 定期检查和清洁试样夹具和样品支撑装置，保证其正常使用。

(4) 定期检查和维护仪器的电源和电路系统，确保仪器的正常工作。

以上就是马丁代尔耐磨仪的大致操作规程，操作人员在使用仪器时应严格按照规程操作，确保测试结果的准确性和可靠性，同时及时进行仪器的维护和保养，延长仪器的使用寿命。

如果有需要，操作人员还应参照仪器使用说明书和相关标准进行操作。

ASTM D4970马丁代尔耐磨测试仪试验方法*************************************************************************************实验原理可检测各种植物的耐磨性及起球性能。

在一定的压力下，试样和指定的磨料进行持续的的以一定的几何图形相互磨擦，和标准参数对比进行磨损和起球程度评价。

触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数；可选择包括标准速度在内的4个速度。

实验设备技术参数：1.工位数：9位；2.计数范围:0～999999次3.最大动程:横向60.5±0.5mm纵向24±0.5mm4.加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g5.磨块有效摩擦直径：A型200g(1.96N)摩擦头（9KPa）￠28.8－0.084mmB型155g(1.52N)摩擦头（12KPa）￠90－0.10mm6.夹持器与磨台相对运动速度：20-70r/min（可调）7.装样压锤质量：2385±10g实验配件1.样品夹9套；2.9Kpa、12KPa砝码各9只；3.Φ38mm、Φ140mm取样器各一套；4.Φ38mm、Φ140mm取样器垫板各一块；5.起球性测试套具一套；6.SM50标准样照一套；7.EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块；8.标准泡沫1.5m×0.5m一套（4块/套）；9.标准毡绒片一块；10.Φ90mm毡片碟20块；11.Φ38mm、Φ140mm取样器刀片各50片；12.其它由制造商推荐的必备附件。

13.取样器﹕直径38mm(1.5in.)和140mm(5.5in.)两种。

14.AATCC变色灰卡。

马丁代尔耐磨测试仪实验操作部分一、试样破损测定该方法适用于所有纺织织物，但不适用于磨损寿命较短的织物。

1、磨料的选择。

根据试样的特点选择不同的标准磨料。

非涂层织物：机织平纹羊毛织物;涂层织物：No.600水砂纸。

磨料和磨台之间用羊毛毡分隔，试验结束后，检查毛毡表面，如果出现污点或磨损，应及时更换。

2、取样方法。

至少3块，机织物应该包含不同经纬纱。

提花织物或花式组织，应该包括一个完全组织的各特性部位，一个完全组织或图案较大时，各部位可分别取样。

3、试样夹具衬垫的选择。

测定试样的单位面积质量，试样的单位面积≥500g/m2，不需要泡沫塑料衬垫，试样的单位面积<500g/m2，试样夹具内加装泡沫塑料衬垫，每次试验更换泡沫塑料衬垫。

4、摩擦负荷总有效质量选择。

摩擦负荷总有效质量包括夹持器、不锈钢碟片、试样重锤质量。

根据亚太拉斯M235Martindale耐磨性与起球性测试仪提供的技术参数，夹持器质量：(200±1)g;不锈钢碟片质量：(260±1)g;试样重锤质量：(395±2)g，(594±2)g。

根据试样用途，织物特征选择相应的摩擦负荷总有效质量有三种：1)(795±7)g：适用于工作服、家具装饰布、床上亚麻制品、产业用织物;2)(595±7)g：适用于服用和家用纺织品(家具装饰布、床上亚麻制品)，非服用的涂层织物;3)(198±2)g：适用于服用的涂层织物。

5、磨料更换周期羊毛标准织物：50000次;标准水砂纸：6000次。

6、检查间隔对试样到达破损时的摩擦次数进行预估，在此基础上设计适当的检查间隔，作为试样耐磨性试验过程中对试样表面磨损状态观测点，检查间隔为一定的摩擦次数。

7、测定结果表示测定每个试样发生破损时的总摩擦次数，以试样破损前积累的摩擦次数作为耐磨次数。

二、质量损失的测定适用于所有纺织织物，但不适用于磨损寿命较短的织物。

GBT4802马丁代尔耐磨仪_织物平磨仪测试方法分析在服装的穿着过程中，经常会在其表面发现“小绒球”，这就是所谓的“起球”现象。

起球是服装表面的物理变化。

这是由于服装的不同部位相瓦摩擦，或与其它物体如背包、桌子等发生摩擦而产生的起球现象。

这种现象形成的过程通常如下：由于摩擦，在织物纱线中会分离出部分松散的纤维，这些冒出纱线表面的纤维末端很容易和服装表面污渍与杂质形成球状，接着这些球状体逐渐变大。

假设在外力的作用下，这些球状物依然附着在织物上日益变大，我们就称其为起球现象。

针对这种现象，我国用于测试起球的方法有三种，即：圆轨迹法，马丁代尔法和滚箱起球法。

梭织物的起球试验以采用圆轨迹法和马丁代尔法为多。

我国GB/T4802.2标准即为于马丁代尔法测试，由于GB/T4802.2—2008标准对GB/T4802.2—1997作了较大修改，因此，我们对这两个标准进行了比较，并分别依据其规定的条件做了比对试验，本文将就此进行一些探讨。

1、标准比较GB/T4802.2—2008标准和GB/T4802.2—1 997标准的测试原理是一致的，都是将圆形的试样安装在马丁代尔试验仪上，试样的表面与相同试样的表面摩擦。

摩擦运动轨迹为利萨如图形。

由于仪器设备的改变，试验参数也有变化，两者的区别见.表l：2、试验结果比对因为提花织物包含了多种变化的组织结构，选择10个不同规格和花型的提花织物作为比对试样。

由于GB/T4802.2—96标准规定的摩擦次数为1000次，而GB/T4802.2—08标准规定梭织物的试验终点至少2000次，我们选择了摩擦1000次和2000次的测试结果进行比较，测试结果见表2：3、测试结果讨论根据表2的数据兀丁以发现，采用改型马丁代尔耐磨试验仪测试的起球结果，90%好于采用马丁代尔耐磨试验仪测试的起球结果(除8号试样外);而摩擦次数对起球的影响程度，改型马丁代尔耐磨试验仪与马丁代尔耐磨试验仪差异不大。

织物的起毛起球实验一、实验目的和要求熟悉起毛起球的试验方法，掌握操作要领、指标评定。

参阅GB/T 4802.1，GB/T 4802.2，GB/T 4802.3。

二、实验仪器、试样YG502型圆轨迹织物起毛起球仪，YG511型箱式织物起球仪，YG401型织物平磨仪（马丁代尔仪），剪刀、取样器。

标准样照，评级箱。

机织物、针织物若干。

三、圆轨迹法实验方法、步骤1．裁样用剪刀或取样器裁取直径为（113 ±0.5）mm的试样5块，取样应距布边10cm以上，试样上不得有影响试验结果的疵点。

2．选定压力和起毛起球的次数，压力和刷揉次数因织物不同而不同，一般按表1选定。

3．夹入试样，在仪器上先刷毛后揉球（即先起毛后起球）。

表1 起毛起球的次数4．评级，将起球后的试样放入评级箱和标准样照对比，评出等级。

5．结果计算与说明计算5个试样等级的算术平均数，修约至邻近的0.5级。

需要时，可用文字加以说明。

四、马丁代尔法实验方法、步骤1．在同一块样品上剪取2组试样。

一组为直径40mm的试样4块，另一组为直径140mm 的自身磨料织物4块，如果4块试样未能包含不同的组织和色泽，应增加试样块数。

2．分别将4块试样装在仪器夹头上，测试面朝外。

当试样不大于500g／m2时，在试样与试样夹金属塞块之间垫一片聚酯泡沫塑料；测试织物大于500g／m2或是复合织物时，则不需垫泡沫塑料。

各试样应受到同样的张力。

3．分别将毛毡和磨料织物放在磨台上，把重锤放在磨料上，然后放上压环，旋紧螺母，把磨料固定在磨台上，4个磨台上的磨料应受到同样的张力。

4．把磨头放在磨料上，加上压力锤。

5．预置计数器为1000，开动仪器，转动摩擦达1000次，仪器自停。

6．取下试样，在评级箱内与标准试样对照，评定每块试样的起球等级，精确至0.5级。

7．计算4块试样等级的算术平均数，修约到小数点后2位。

如小数部分小于或等于0.25，则向下一级靠（如 3.25级即为3级）；如大于或等于0.75，则向上一级靠（如2.85级即为3级），如大于0.25而小于0.75，则取0.5。

ISO 12945-2:2000织物：用马丁代尔耐磨仪测定表面起毛起球试验1-1本方法采用马丁代尔耐磨仪测定纺织品的抗起毛起球及其表面的其它改变情况，本方法适用于所有的纺织品，尤其适合于机织物。

1-2本测试方法不适用于厚度超过3mm的面料，因为这种布夹样器夹不紧。

1-3测试样品可以是洗前或洗后。

1-4本方法采用SI制作为标准单位，括号里的单位仅供参考。

1-5本标准没有涉及到安全方面的介绍。

但希望在操作本标准前，应该建立一些与安全卫生有关的管理文件。

2.术语2-1 定义：本方法中用到的其它纺织定义，请参照ISO1232-2 本方法中的定义：2-2-1 循环：在马丁代尔耐磨中，一个完整的Lissajous曲线需运动16图。

2-2-2起绒：纱线或织物表面凸出的毛羽末端相互纠缠在一起但未形成毛球。

2-2-3 圈：马丁代尔耐磨仪最外两个齿轮运转一个周。

2-2-4抗起毛起球：织物表面抵抗毛球形成的能力。

2-2-5起毛起球：织物表面凸出的毛羽末端相互纠缠在一起并形成毛球。

3.原理4-1 在穿着时出现的表面的起毛起球或其它外观改变，例如起绒，可通过实验仪器模拟测定，织物被夹于马丁代尔测试仪上，试样的正面与另一块织物的正面按照一定的几何图形相互摩擦，图形为刚开始为一条直线，再下来逐渐变为椭圆形，最后而又在原直线对面方向成一条直线，摩擦应在一轻轻的压力下进行直至达到规定的圈数。

经过这个动作后，在标准的视觉条件下，一般用标准的图片与原布对比查看其起毛起球及其它外观变化的程度。

一般以级数来报告其的抗起毛起球的能力。

4.意义和实用性4-1 本方法在商业一般认为不是很好，本方法在商业对比测试中的精度较差，这是由于耐磨测试仪本身的性质原因，采用相同的测试仪，不论是在内部还是与外部对比测试中，经常得到不同的测试结果。

尽管建议不要采用本方法来作为商业测试，但它还是被广泛应用并认为较好，尤其是在美国以外的国家。

4-2 在商业上，一旦由于测试结果的不同而产生争执时，买卖双方应该做一些对比测试，以便查清两家实验室间的差异所在。

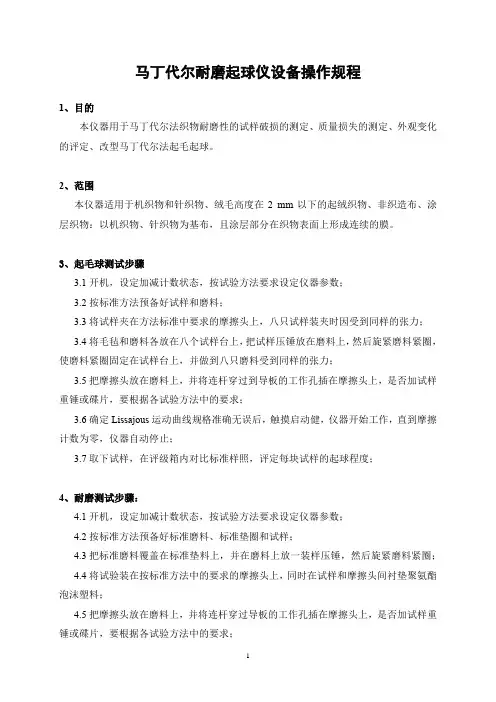

马丁代尔耐磨起球仪设备操作规程1、目的本仪器用于马丁代尔法织物耐磨性的试样破损的测定、质量损失的测定、外观变化的评定、改型马丁代尔法起毛起球。

2、范围本仪器适用于机织物和针织物、绒毛高度在2 mm以下的起绒织物、非织造布、涂层织物：以机织物、针织物为基布，且涂层部分在织物表面上形成连续的膜。

3、起毛球测试步骤3.1开机，设定加减计数状态，按试验方法要求设定仪器参数；3.2按标准方法预备好试样和磨料；3.3将试样夹在方法标准中要求的摩擦头上，八只试样装夹时因受到同样的张力；3.4将毛毡和磨料各放在八个试样台上，把试样压锤放在磨料上，然后旋紧磨料紧圈，使磨料紧圈固定在试样台上，并做到八只磨料受到同样的张力；3.5把摩擦头放在磨料上，并将连杆穿过到导板的工作孔插在摩擦头上，是否加试样重锤或碟片，要根据各试验方法中的要求；3.6确定Lissajous运动曲线规格准确无误后，触摸启动健，仪器开始工作，直到摩擦计数为零，仪器自动停止；3.7取下试样，在评级箱内对比标准样照，评定每块试样的起球程度；4、耐磨测试步骤：4.1开机，设定加减计数状态，按试验方法要求设定仪器参数；4.2按标准方法预备好标准磨料、标准垫圈和试样；4.3把标准磨料覆盖在标准垫料上，并在磨料上放一装样压锤，然后旋紧磨料紧圈；4.4将试验装在按标准方法中的要求的摩擦头上，同时在试样和摩擦头间衬垫聚氨酯泡沫塑料；4.5把摩擦头放在磨料上，并将连杆穿过导板的工作孔插在摩擦头上，是否加试样重锤或碟片，要根据各试验方法中的要求；4.6确定Lissajous运动曲线规格准确无误后，触摸启动健，仪器开始工作，直到预定摩擦转数，仪器自动停止；4.7观察各试样的磨损程度，并估计继续试验所需要的摩擦间隔转数，然后按上述设定方法，重新在设定显示窗内设定摩擦间隔转数，重新启动仪器工作。

若八只试样中其中有几只已达到试验终止状态，锁定其工作计数功能，并卸下该工作位摩擦头。
