马丁代尔耐磨仪的使用说明

YG（B）401E型马丁代尔耐磨仪操作用流程温州际高检测仪器有限公司一、简介该仪器是吸取国内外同类仪器优点设计而成,其外形美观大方、采用触摸式的显示屏幕,界面易懂,操作简便、微机系统采用两种计数方式,直观大方,设定方便、八个工位同时试验,提高试验效率。

仪器还设有二种李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm运动轨迹和多种配套附件,能适应多种试验方法标准。

该仪器适用于:GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。

其原理:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。

还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。

其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。

二、主要技术参数1.工位数：8位2.计数显示：a.预计计数：0～999999次b.累计计数：0～999999次3.最大动程：24±0.5mm 、60.5±0.5mm4.加压物质量：a.衣料试样重锤：395±2gb.家具装饰品试样重锤：594±2gc.不锈钢碟片：260±1g5.夹持器有效质量与摩擦直径：A型200g(1.96N)摩擦头￠28.8 －0.084mmB型155g(1.52N)摩擦头￠90 －0.10mm6.夹持器与磨台相对运动速度：50-2r/min7.装样压锤质量：2385±10g8.外形尺寸：885×600×410mm (L×W×H)9.重量：150kg10.电源：Ac220V 50Hz三、仪器触摸屏功能显示(参图2A、2B、2C)1、(参2A图)当打开仪器电源开关,触摸屏会显示第一个主界面:其中有一行中英文语言提示【选择所需要语言后方可进入】【Choosing the right language for entry】，按相应键就可进入中文或英文菜单。

马丁代尔耐磨测试仪
适用标准：
GB/T4802.2, FZ/T20020, ISO12945-2, ISO12947
适用范围：
用于纺织品、膜材料耐磨损、磨耗、及外观变化（起球）的性能测试。

仪器特性：
1、标准李莎茹曲线
2、重锤及关键组件采用304不锈钢制作，外型美观，经久耐用
3、压板采用特制铝合金制作，保证长时间使用不变形
4、滚针轴承式连接传动，保证各工作台测试无误差
5、可预置多套运行程序，多种计数方式（递增和递减）
6、六工位独立累积计数，可随时单工位锁定，方便测试管理
7、彩色触摸屏控制，中英文菜单操作界面
主要技术指标：
1.试样台个数：6个
2.试样夹直径：φ38mmφ90mm
38mm试样夹和导向杆总重量为：（200±1）g
90mm试样夹和导向杆总重量为：（155±1）g
砝码395g±2g、594g±2g
3.试样台直径：120mm
4.试验速度：50±2r.p.m
5.计数器记数范围：预置计数1次～9999次
6.电机功率：250W,转速: 1400 r.p.m
7.电源：AC220V±10%、50Hz。

马丁代尔耐磨试验机织物耐磨性测试方法一、参照标准：GB/T 21196马丁代尔织物耐磨性的测定（本标准分为四个部分，分别为马丁代尔耐磨试验仪、试样破损的测定、质量损失的测定、外观变化的评定）二、试验仪器：马丁代尔耐磨试验仪三、试验原理：被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。

摩擦轨迹为李莎茹图形。

待设定摩擦次数后，进行相关记录，观察及计算。

四、试验仪器的组成：整台仪器包括以下几大主要部分：试样夹具板，试样夹具，磨台，传动装置，计数器。

传动装置使试样夹具导板运动。

试样夹具导板上的轴套与试样夹具无缝相连。

试样夹具内安装待测摩擦试样，与磨台上安装的织物或磨料进行摩擦运动。

计数器记录摩擦的次数。

标准规定马丁代尔仪传动装置中两个外侧驱动轮转动一圈记作一次摩擦。

试样夹具从上到下由夹具销轴、夹具接套、夹具嵌块、压紧螺母四部分组成。

图为试样夹具示意图（除夹具销轴部位）。

1、接套2、压紧螺母3、嵌块1-接套侧视图2-压紧螺母侧视与俯视图3-嵌块侧视图五、实验配件磨台由磨台，夹持环，固定夹持环的加持装置，质量为（2.5±0.5）Kg、直径为（120±10）mm的压锤组成。

压锤的作用是在安装磨料时避免织物移动引起的褶皱及表面不平整，固定好磨料后将压锤移除并进行后续安装。

六、辅料介绍：（1）磨料：磨料的作用是与其上方的测试织物进行摩擦。

在GB/T 21196中磨料为机织平纹毛织物，直径或边长至少为140mm。

涂层织物的磨料采用NO.600水砂纸。

（2）毛毡：与磨料一起安装在磨台上，在磨料下方，为一圆形机织羊毛底衬。

单位面积质量为750±50g/m2，厚度为2.5±0.5/mm，大小为1400+5mm。

（3）泡沫塑料：当织物的单位面积质量低于500 g/m2，安装在试样夹具内，作测试织物的衬垫用。

大小为38.0+50mm。

七、试样、磨料及辅料安装试样安装在试样夹具内。

马丁代尔耐磨仪操作规程马丁代尔耐磨仪是一种用于测试材料耐磨性能的实验设备，广泛应用于纺织、皮革、橡胶、塑料等行业。

为了保证测试结果的准确性和可靠性，下面是马丁代尔耐磨仪的操作规程：1. 仪器准备(1) 查看仪器是否处于正常工作状态，检查仪器的电源、背板、滑轮等部件是否无损坏。

(2) 准备好足够的磨损试样和砂纸。

根据测试要求，选用适当的试样和砂纸。

2. 调整仪器参数(1) 根据测试要求，设置好测试参数，如转速、磨损载荷等。

(2) 根据试样形状和尺寸，选择合适的试样夹具和样品支撑装置。

(3) 确保试样与砂纸接触面均匀，调整试样夹具和样品支撑装置的位置和角度。

3. 安装试样(1) 将试样固定在试样夹具上，注意试样的平整度和固定牢固性。

(2) 调整试样与砂纸之间的接触力，确保试样适当的横向压力。

4. 开始测试(1) 打开电源开关，启动马丁代尔耐磨仪，确保转速和磨损载荷符合测试参数要求。

(2) 稳定仪器运行后，将试样放置在砂纸上，确保试样与砂纸表面紧密接触。

(3) 运行一段时间后，记录试样磨损情况。

可以根据需要，适时调整磨损时间。

(4) 按照测试要求，重复测试多次，记录不同时间段的磨损数据。

5. 数据处理(1) 停止仪器运行，拆卸试样并清除试样和砂纸上的残留物。

(2) 将磨损试样测量，并记录相关数据，包括磨损量、磨损面积等。

(3) 按照测试要求，对测试结果进行分析和处理，生成测试报告。

6. 仪器维护(1) 清洁仪器内外部表面，确保仪器干净整洁。

(2) 定期检查和更换砂纸，确保砂纸表面平整度和磨损度符合要求。

(3) 定期检查和清洁试样夹具和样品支撑装置，保证其正常使用。

(4) 定期检查和维护仪器的电源和电路系统，确保仪器的正常工作。

以上就是马丁代尔耐磨仪的大致操作规程，操作人员在使用仪器时应严格按照规程操作，确保测试结果的准确性和可靠性，同时及时进行仪器的维护和保养，延长仪器的使用寿命。

如果有需要，操作人员还应参照仪器使用说明书和相关标准进行操作。

马丁代尔耐磨测试仪实验操作部分一、试样破损测定该方法适用于所有纺织织物，但不适用于磨损寿命较短的织物。

1、磨料的选择。

根据试样的特点选择不同的标准磨料。

非涂层织物：机织平纹羊毛织物;涂层织物：No.600水砂纸。

磨料和磨台之间用羊毛毡分隔，试验结束后，检查毛毡表面，如果出现污点或磨损，应及时更换。

2、取样方法。

至少3块，机织物应该包含不同经纬纱。

提花织物或花式组织，应该包括一个完全组织的各特性部位，一个完全组织或图案较大时，各部位可分别取样。

3、试样夹具衬垫的选择。

测定试样的单位面积质量，试样的单位面积≥500g/m2，不需要泡沫塑料衬垫，试样的单位面积<500g/m2，试样夹具内加装泡沫塑料衬垫，每次试验更换泡沫塑料衬垫。

4、摩擦负荷总有效质量选择。

摩擦负荷总有效质量包括夹持器、不锈钢碟片、试样重锤质量。

根据亚太拉斯M235Martindale耐磨性与起球性测试仪提供的技术参数，夹持器质量：(200±1)g;不锈钢碟片质量：(260±1)g;试样重锤质量：(395±2)g，(594±2)g。

根据试样用途，织物特征选择相应的摩擦负荷总有效质量有三种：1)(795±7)g：适用于工作服、家具装饰布、床上亚麻制品、产业用织物;2)(595±7)g：适用于服用和家用纺织品(家具装饰布、床上亚麻制品)，非服用的涂层织物;3)(198±2)g：适用于服用的涂层织物。

5、磨料更换周期羊毛标准织物：50000次;标准水砂纸：6000次。

6、检查间隔对试样到达破损时的摩擦次数进行预估，在此基础上设计适当的检查间隔，作为试样耐磨性试验过程中对试样表面磨损状态观测点，检查间隔为一定的摩擦次数。

7、测定结果表示测定每个试样发生破损时的总摩擦次数，以试样破损前积累的摩擦次数作为耐磨次数。

二、质量损失的测定适用于所有纺织织物，但不适用于磨损寿命较短的织物。

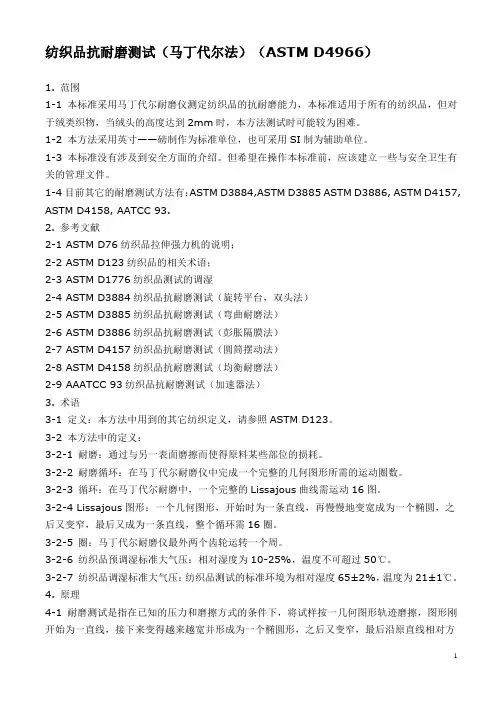

织物耐磨性能测试马丁代尔耐磨测试仪ASTM D1.范围1.1.本方法用马丁代尔测试仪测试织物的耐磨性。

此法适用于各种织物﹐不适合于厚度超过2mm(0.08in.)的起绒织物。

2.原理2.1.在已知的压力下﹐将安装在试样夹上的试样与标准磨擦布以一定的几何图形相互磨擦。

3.设备和材料3.1.马丁代尔耐磨测试仪。

3.2.标准毛毡﹕克重750±50g/m2(22±1.5oz/yd2),厚度3±0.3mm(0.12±0.01in.)。

3.3.标准磨擦布﹕是一种羊毛制成的精梳平纹织物(克重195g/m2)。

3.4.聚氨酯泡沫﹐密度29-31kg/m3,厚度3±0.01mm,硬度170-210N。

3.5.取样器﹕直径38mm(1.5in.)和140mm(5.5in.)两种。

3.6.AATCC变色灰卡。

4.试样准备4.1.从样品中用取样器剪取3个直径38mm试样。

4.2.试样测试前应放在21±1℃﹐65±2%的环境中根据D1776调湿。

5.测试程序5.1.所有测试过程都在标准大气下完成。

5.2.在每个磨台上依次放置一片直径140mm毛毡﹐140mm标准磨擦布﹐用重锤把磨擦布﹑毛毡压平(确保无褶皱﹐若不平则重复以上过程)﹐固定好圆环。

(固定磨料使机织物经纬纱分别平行于机器的边框)。

5.3.用试样夹将试样夹住﹐并使其正面朝下﹐若试样轻于500g/m2,则在试样与试样夹间衬垫38mm的聚氨酯泡沫﹐试样重于500g/m2,则不需放置泡沫。

5.4.将试样夹置于磨台上﹐加上所需的压力﹐对于服用织物须加9±0.2kpa的压力﹐装饰用织物加12±0.3kpa的压力。

5.5.计数器需调至零位﹐预置适当的次数﹐启动机器。

5.6.仪器自停后﹐取出试样观察评估其进程﹐估计继续实验所需的次数﹐当接近实验终止点时﹐减少两次检查间的磨擦次数。

需用剪刀把试样在试验中产生的毛粒小心剪去。

马丁代尔耐磨仪安全操作及保养规程
马丁代尔耐磨仪是一种常用的试验设备，用于测试材料的磨损和磨耗性能。

在使用过程中，必须遵守安全操作规程，并进行定期维护和保养，以确保设备的正常运行和测试准确性。

安全操作规程
1.在使用前，必须仔细阅读设备的操作手册，并了解各个部
件的功能和性能特点。

2.确保设备的电源电压符合要求，并接好地线，确保设备接
地可靠。

3.检查砂纸是否安装牢固，如有松动应重新安装或更换。

4.确认样品的尺寸符合要求，如果需要剪裁样品，应使用专
用工具，避免损伤设备和操作者。

5.操作者需戴防护手套和护目镜等个人防护装备，避免磨损
物对眼睛和手部的损害。

6.启动设备前，确保砂纸和样品之间的距离符合要求。

7.在测试过程中，禁止将手指或其他物品放入磨损区域，以
免被卷入机器内部或受伤。

8.在操作过程中，不得离开设备，以确保及时处理发生的异
常情况。

9.操作结束后，先切断电源，再将样品和砂纸拆卸。

设备保养
1.定期查看设备的电源线和接线是否完好，并检查地线的接
触性。

2.清理砂纸和样品的残留物，以免影响下一次测试的准确性。

3.检查设备各部件是否运转正常，如有异常应及时维修或更
换。

4.要使用清洁剂和擦拭布对设备进行清洁，注意不要使用含
酸和碱的清洁剂进行清洁，否则会对设备产生损伤。

以上是马丁代尔耐磨仪的安全操作和保养规程，如果能按照以上规
程进行操作和维护，设备的运行和测试结果会更加精确和稳定。

马丁代尔耐磨起球仪设备操作规程1、目的本仪器用于马丁代尔法织物耐磨性的试样破损的测定、质量损失的测定、外观变化的评定、改型马丁代尔法起毛起球。

2、范围本仪器适用于机织物和针织物、绒毛高度在2 mm以下的起绒织物、非织造布、涂层织物：以机织物、针织物为基布，且涂层部分在织物表面上形成连续的膜。

3、起毛球测试步骤3.1开机，设定加减计数状态，按试验方法要求设定仪器参数；3.2按标准方法预备好试样和磨料；3.3将试样夹在方法标准中要求的摩擦头上，八只试样装夹时因受到同样的张力；3.4将毛毡和磨料各放在八个试样台上，把试样压锤放在磨料上，然后旋紧磨料紧圈，使磨料紧圈固定在试样台上，并做到八只磨料受到同样的张力；3.5把摩擦头放在磨料上，并将连杆穿过到导板的工作孔插在摩擦头上，是否加试样重锤或碟片，要根据各试验方法中的要求；3.6确定Lissajous运动曲线规格准确无误后，触摸启动健，仪器开始工作，直到摩擦计数为零，仪器自动停止；3.7取下试样，在评级箱内对比标准样照，评定每块试样的起球程度；4、耐磨测试步骤：4.1开机，设定加减计数状态，按试验方法要求设定仪器参数；4.2按标准方法预备好标准磨料、标准垫圈和试样；4.3把标准磨料覆盖在标准垫料上，并在磨料上放一装样压锤，然后旋紧磨料紧圈；4.4将试验装在按标准方法中的要求的摩擦头上，同时在试样和摩擦头间衬垫聚氨酯泡沫塑料；4.5把摩擦头放在磨料上，并将连杆穿过导板的工作孔插在摩擦头上，是否加试样重锤或碟片，要根据各试验方法中的要求；4.6确定Lissajous运动曲线规格准确无误后，触摸启动健，仪器开始工作，直到预定摩擦转数，仪器自动停止；4.7观察各试样的磨损程度，并估计继续试验所需要的摩擦间隔转数，然后按上述设定方法，重新在设定显示窗内设定摩擦间隔转数，重新启动仪器工作。

若八只试样中其中有几只已达到试验终止状态，锁定其工作计数功能，并卸下该工作位摩擦头。

标准集团（香港）有限公司

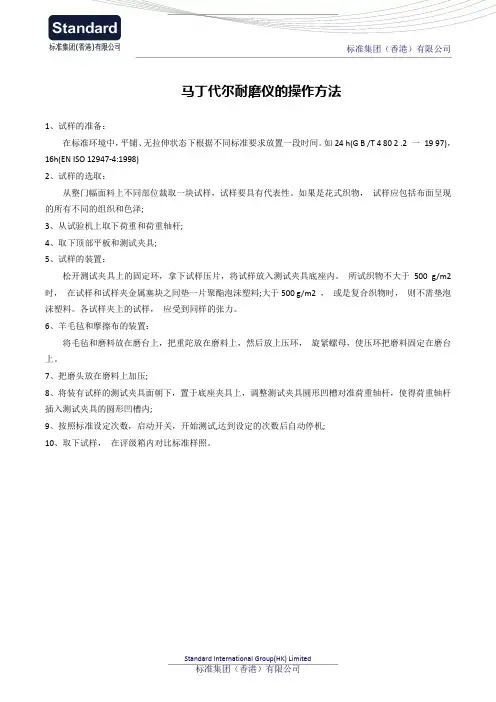

马丁代尔耐磨仪的操作方法
1、试样的准备：
在标准环境中，平铺、无拉伸状态下根据不同标准要求放置一段时间。

如24 h(G B /T 4 80 2 .2 一19 97)，16h(EN ISO 12947-4:1998)
2、试样的选取：
从整门幅面料上不同部位裁取一块试样，试样要具有代表性。

如果是花式织物，试样应包括布面呈现的所有不同的组织和色泽;
3、从试验机上取下荷重和荷重轴杆;
4、取下顶部平板和测试夹具;
5、试样的装置：
松开测试夹具上的固定环，拿下试样压片，将试样放入测试夹具底座内。

所试织物不大于500 g/m2时，在试样和试样夹金属塞块之间垫一片聚酯泡沫塑料;大于500 g/m2 ，或是复合织物时，则不需垫泡沫塑料。

各试样夹上的试样，应受到同样的张力。

6、羊毛毡和摩擦布的装置：
将毛毡和磨料放在磨台上，把重陀放在磨料上，然后放上压环，旋紧螺母，使压环把磨料固定在磨台上。

7、把磨头放在磨料上加压;
8、将装有试样的测试夹具面朝下，置于底座夹具上，调整测试夹具圆形凹槽对准荷重轴杆，使得荷重轴杆插入测试夹具的圆形凹槽内;
9、按照标准设定次数，启动开关，开始测试,达到设定的次数后自动停机;
10、取下试样，在评级箱内对比标准样照。

Standard International Group(HK) Limited
标准集团（香港）有限公司。

马丁代尔耐磨及起毛起球测试仪简介被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。

摩擦轨迹为李莎茹图形。

待设定摩擦次数后，进行起毛起球的评定或者记录试样的磨破次数。

仪器特点独特的设计允许不拿起顶端的导板进行实验设置和检查。

此仪器能计数每一个样品的摩擦次数和预设实验摩擦总次数。

此仪器有连接功能，允许用户在同一时间做不同的实验。

此仪器配备全套试样夹具，可供选择的加载快保证给实验织物施加正确的压力。

测试标准马丁代尔符合下列标准：ASTM D 4966(耐磨)ASTM D 4970(起球)BS 5690:1991(被BS EN ISO12947-1替代)BS 3424:Part 24(Method 27A)BS EN ISO 12947-1BS EN ISO12945-2SFS 4328(芬兰标准)IS 12673(印度标准)IWS/Wool Bureau TM 112(耐磨)IWS/Wool Bureau TM 196(起球)IWTO-40-88(E)JIS L1096M&S P17 & P19SATRA PM31(包括湿态测试)SN 198525 & SN 198529(瑞士标准)结合标准和用户需求。

附件清单当你打开包装的时候，请检查下列材料：主机1台起球性测试配件9件样品架9个9KPA砝码9个12KPA砝码9个试样定位环9个标准磨布(1m*1.5m)标准泡沫(1.5m*0.5m)专用装样器1个说明书1册电源线1根测试参数根据相关标准，耐磨性测试中，试样的运动轨迹不同于起毛起球测试。

此款仪器可以根据试验的方法及客户要求变换运动轨迹，相应的测试参数如下表所示：表1：大李莎茹曲线(耐磨性测试)传动轴转速(见注1)47.5±2.5r/min外传动速度：内传动速度16：15外传动轴行程60.5±0.5mm内传动轴行程60.5±0.5mm夹具嵌块直径28.65±0.05mm导板和磨台平行度(见注2)<0.05mm试样夹具和磨台间隙<0.05mm试样夹具组件(夹具，销轴和加载块)质量595±7g795±7g表2：小李莎茹曲线(起毛起球测试)外传动轴行程24.0±0.5mm内传动轴行程24.0±0.5mm试样夹具摩擦面积64cm2夹具组件质量(夹具，橡胶圈和销轴)，对于针织物155±1g夹具组件质量(夹具，销轴和加载块)，对于机织物415±2g表3：直线运动外传动轴速度(见注1)47.5±2.5r/min李莎茹图尺寸60.5±0.5mm夹具嵌块尺寸28.65±0.05mm导板和磨台平行度(见注2)<0.05mm试样夹具和磨台间隙<0.05mm试样夹具组件(夹具，销轴和加载块)质量595±7g795±7g注1：用秒表检查仪器转速，记录5min内摩擦的次数。
