马丁代尔耐磨仪的工作原理与技术参数

YG（B）401E型马丁代尔耐磨仪操作用流程温州际高检测仪器有限公司一、简介该仪器是吸取国内外同类仪器优点设计而成,其外形美观大方、采用触摸式的显示屏幕,界面易懂,操作简便、微机系统采用两种计数方式,直观大方,设定方便、八个工位同时试验,提高试验效率。

仪器还设有二种李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm运动轨迹和多种配套附件,能适应多种试验方法标准。

该仪器适用于:GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。

其原理:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。

还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。

其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。

二、主要技术参数1.工位数：8位2.计数显示：a.预计计数：0～999999次b.累计计数：0～999999次3.最大动程：24±0.5mm 、60.5±0.5mm4.加压物质量：a.衣料试样重锤：395±2gb.家具装饰品试样重锤：594±2gc.不锈钢碟片：260±1g5.夹持器有效质量与摩擦直径：A型200g(1.96N)摩擦头￠28.8 －0.084mmB型155g(1.52N)摩擦头￠90 －0.10mm6.夹持器与磨台相对运动速度：50-2r/min7.装样压锤质量：2385±10g8.外形尺寸：885×600×410mm (L×W×H)9.重量：150kg10.电源：Ac220V 50Hz三、仪器触摸屏功能显示(参图2A、2B、2C)1、(参2A图)当打开仪器电源开关,触摸屏会显示第一个主界面:其中有一行中英文语言提示【选择所需要语言后方可进入】【Choosing the right language for entry】，按相应键就可进入中文或英文菜单。

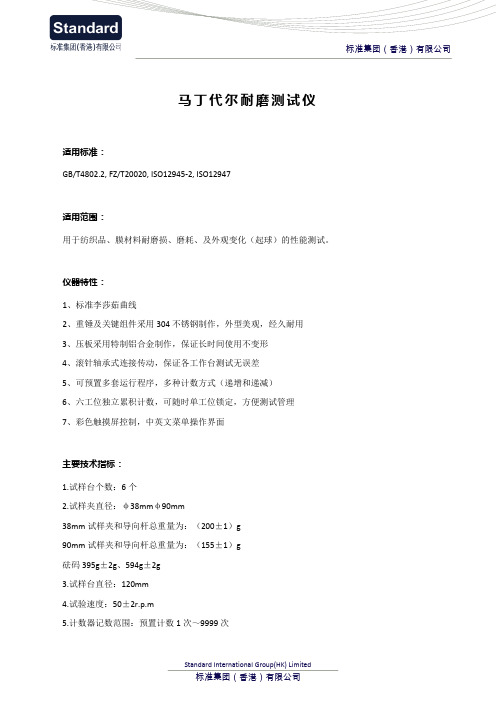

马丁代尔耐磨测试仪
适用标准：
GB/T4802.2, FZ/T20020, ISO12945-2, ISO12947
适用范围：
用于纺织品、膜材料耐磨损、磨耗、及外观变化（起球）的性能测试。

仪器特性：
1、标准李莎茹曲线
2、重锤及关键组件采用304不锈钢制作，外型美观，经久耐用
3、压板采用特制铝合金制作，保证长时间使用不变形
4、滚针轴承式连接传动，保证各工作台测试无误差
5、可预置多套运行程序，多种计数方式（递增和递减）
6、六工位独立累积计数，可随时单工位锁定，方便测试管理
7、彩色触摸屏控制，中英文菜单操作界面
主要技术指标：
1.试样台个数：6个
2.试样夹直径：φ38mmφ90mm
38mm试样夹和导向杆总重量为：（200±1）g
90mm试样夹和导向杆总重量为：（155±1）g
砝码395g±2g、594g±2g
3.试样台直径：120mm
4.试验速度：50±2r.p.m
5.计数器记数范围：预置计数1次～9999次
6.电机功率：250W,转速: 1400 r.p.m
7.电源：AC220V±10%、50Hz。

马丁代尔耐磨试验机织物耐磨性测试方法一、参照标准：GB/T 21196马丁代尔织物耐磨性的测定（本标准分为四个部分，分别为马丁代尔耐磨试验仪、试样破损的测定、质量损失的测定、外观变化的评定）二、试验仪器：马丁代尔耐磨试验仪三、试验原理：被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。

摩擦轨迹为李莎茹图形。

待设定摩擦次数后，进行相关记录，观察及计算。

四、试验仪器的组成：整台仪器包括以下几大主要部分：试样夹具板，试样夹具，磨台，传动装置，计数器。

传动装置使试样夹具导板运动。

试样夹具导板上的轴套与试样夹具无缝相连。

试样夹具内安装待测摩擦试样，与磨台上安装的织物或磨料进行摩擦运动。

计数器记录摩擦的次数。

标准规定马丁代尔仪传动装置中两个外侧驱动轮转动一圈记作一次摩擦。

试样夹具从上到下由夹具销轴、夹具接套、夹具嵌块、压紧螺母四部分组成。

图为试样夹具示意图（除夹具销轴部位）。

1、接套2、压紧螺母3、嵌块1-接套侧视图2-压紧螺母侧视与俯视图3-嵌块侧视图五、实验配件磨台由磨台，夹持环，固定夹持环的加持装置，质量为（2.5±0.5）Kg、直径为（120±10）mm的压锤组成。

压锤的作用是在安装磨料时避免织物移动引起的褶皱及表面不平整，固定好磨料后将压锤移除并进行后续安装。

六、辅料介绍：（1）磨料：磨料的作用是与其上方的测试织物进行摩擦。

在GB/T 21196中磨料为机织平纹毛织物，直径或边长至少为140mm。

涂层织物的磨料采用NO.600水砂纸。

（2）毛毡：与磨料一起安装在磨台上，在磨料下方，为一圆形机织羊毛底衬。

单位面积质量为750±50g/m2，厚度为2.5±0.5/mm，大小为1400+5mm。

（3）泡沫塑料：当织物的单位面积质量低于500 g/m2，安装在试样夹具内，作测试织物的衬垫用。

大小为38.0+50mm。

七、试样、磨料及辅料安装试样安装在试样夹具内。

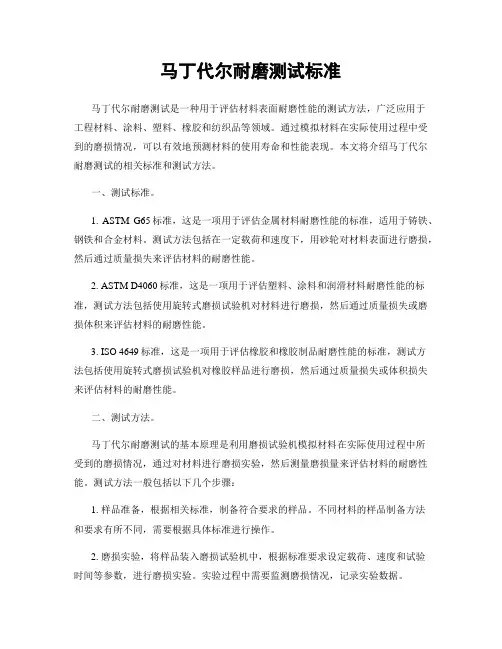

马丁代尔耐磨测试标准马丁代尔耐磨测试是一种用于评估材料表面耐磨性能的测试方法，广泛应用于工程材料、涂料、塑料、橡胶和纺织品等领域。

通过模拟材料在实际使用过程中受到的磨损情况，可以有效地预测材料的使用寿命和性能表现。

本文将介绍马丁代尔耐磨测试的相关标准和测试方法。

一、测试标准。

1. ASTM G65标准，这是一项用于评估金属材料耐磨性能的标准，适用于铸铁、钢铁和合金材料。

测试方法包括在一定载荷和速度下，用砂轮对材料表面进行磨损，然后通过质量损失来评估材料的耐磨性能。

2. ASTM D4060标准，这是一项用于评估塑料、涂料和润滑材料耐磨性能的标准，测试方法包括使用旋转式磨损试验机对材料进行磨损，然后通过质量损失或磨损体积来评估材料的耐磨性能。

3. ISO 4649标准，这是一项用于评估橡胶和橡胶制品耐磨性能的标准，测试方法包括使用旋转式磨损试验机对橡胶样品进行磨损，然后通过质量损失或体积损失来评估材料的耐磨性能。

二、测试方法。

马丁代尔耐磨测试的基本原理是利用磨损试验机模拟材料在实际使用过程中所受到的磨损情况，通过对材料进行磨损实验，然后测量磨损量来评估材料的耐磨性能。

测试方法一般包括以下几个步骤：1. 样品准备，根据相关标准，制备符合要求的样品。

不同材料的样品制备方法和要求有所不同，需要根据具体标准进行操作。

2. 磨损实验，将样品装入磨损试验机中，根据标准要求设定载荷、速度和试验时间等参数，进行磨损实验。

实验过程中需要监测磨损情况，记录实验数据。

3. 数据分析，根据实验数据，计算磨损量，评估材料的耐磨性能。

通常可以通过质量损失、磨损体积或磨损深度等指标来表征材料的耐磨性能。

三、测试结果。

通过马丁代尔耐磨测试，可以得到材料的耐磨性能指标，这些指标对于材料的选择、设计和改进具有重要意义。

根据测试结果，可以评估材料的使用寿命、性能稳定性和可靠性，为材料的应用提供可靠的依据。

四、总结。

马丁代尔耐磨测试是一种重要的材料性能评价方法，通过模拟实际使用条件下的磨损情况，可以客观地评估材料的耐磨性能。

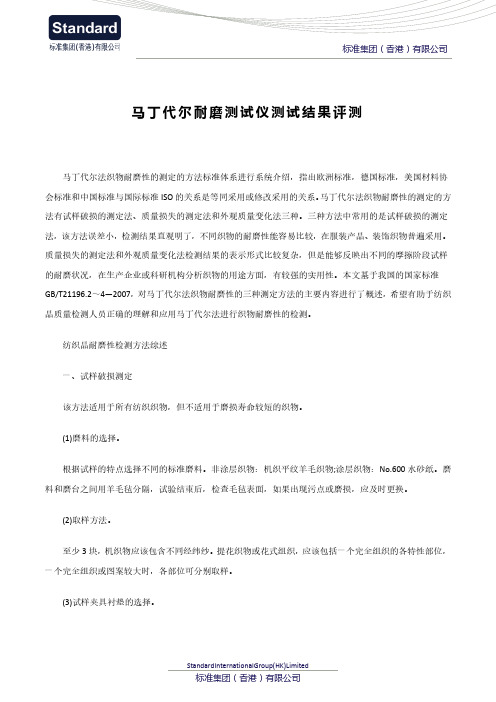

马丁代尔耐磨测试仪测试结果评测马丁代尔法织物耐磨性的测定的方法标准体系进行系统介绍，指出欧洲标准，德国标准，美国材料协会标准和中国标准与国际标准ISO的关系是等同采用或修改采用的关系。

马丁代尔法织物耐磨性的测定的方法有试样破损的测定法、质量损失的测定法和外观质量变化法三种。

三种方法中常用的是试样破损的测定法，该方法误差小，检测结果直观明了，不同织物的耐磨性能容易比较，在服装产品、装饰织物普遍采用。

质量损失的测定法和外观质量变化法检测结果的表示形式比较复杂，但是能够反映出不同的摩擦阶段试样的耐磨状况，在生产企业或科研机构分析织物的用途方面，有较强的实用性。

本文基于我国的国家标准GB/T21196.2～4—2007，对马丁代尔法织物耐磨性的三种测定方法的主要内容进行了概述，希望有助于纺织品质量检测人员正确的理解和应用马丁代尔法进行织物耐磨性的检测。

纺织品耐磨性检测方法综述一、试样破损测定该方法适用于所有纺织织物，但不适用于磨损寿命较短的织物。

(1)磨料的选择。

根据试样的特点选择不同的标准磨料。

非涂层织物：机织平纹羊毛织物;涂层织物：No.600水砂纸。

磨料和磨台之间用羊毛毡分隔，试验结束后，检查毛毡表面，如果出现污点或磨损，应及时更换。

(2)取样方法。

至少3块，机织物应该包含不同经纬纱。

提花织物或花式组织，应该包括一个完全组织的各特性部位，一个完全组织或图案较大时，各部位可分别取样。

(3)试样夹具衬垫的选择。

测定试样的单位面积质量，试样的单位面积≥500g/m2,不需要泡沫塑料衬垫，试样的单位面积<500g/m2,试样夹具内加装泡沫塑料衬垫，每次试验更换泡沫塑料衬垫。

(4)摩擦负荷总有效质量选择。

摩擦负荷总有效质量包括夹持器、不锈钢碟片、试样重锤质量。

根据亚太拉斯M235Martindale耐磨性与起球性测试仪提供的技术参数，夹持器质量：(200±1)g;不锈钢碟片质量：(260±1)g;试样重锤质量：(395±2)g，(594±2)g。

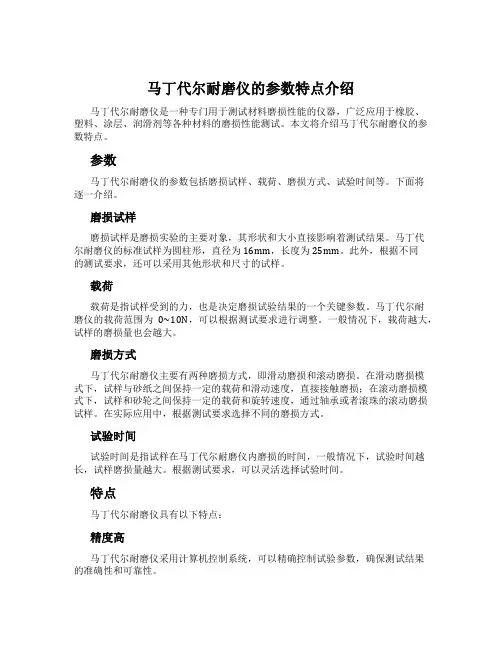

马丁代尔耐磨仪的参数特点介绍马丁代尔耐磨仪是一种专门用于测试材料磨损性能的仪器，广泛应用于橡胶、塑料、涂层、润滑剂等各种材料的磨损性能测试。

本文将介绍马丁代尔耐磨仪的参数特点。

参数马丁代尔耐磨仪的参数包括磨损试样、载荷、磨损方式、试验时间等。

下面将逐一介绍。

磨损试样磨损试样是磨损实验的主要对象，其形状和大小直接影响着测试结果。

马丁代尔耐磨仪的标准试样为圆柱形，直径为16mm，长度为25mm。

此外，根据不同的测试要求，还可以采用其他形状和尺寸的试样。

载荷载荷是指试样受到的力，也是决定磨损试验结果的一个关键参数。

马丁代尔耐磨仪的载荷范围为0~10N，可以根据测试要求进行调整。

一般情况下，载荷越大，试样的磨损量也会越大。

磨损方式马丁代尔耐磨仪主要有两种磨损方式，即滑动磨损和滚动磨损。

在滑动磨损模式下，试样与砂纸之间保持一定的载荷和滑动速度，直接接触磨损；在滚动磨损模式下，试样和砂轮之间保持一定的载荷和旋转速度，通过轴承或者滚珠的滚动磨损试样。

在实际应用中，根据测试要求选择不同的磨损方式。

试验时间试验时间是指试样在马丁代尔耐磨仪内磨损的时间，一般情况下，试验时间越长，试样磨损量越大。

根据测试要求，可以灵活选择试验时间。

特点马丁代尔耐磨仪具有以下特点：精度高马丁代尔耐磨仪采用计算机控制系统，可以精确控制试验参数，确保测试结果的准确性和可靠性。

操作简单马丁代尔耐磨仪的测试操作简单，只需要根据测试要求进行参数设置，然后启动即可。

此外，在测试过程中，仪器会自动记录试样的磨损量和试验时间等数据，操作人员只需要按照提示进行操作即可。

具有广泛的应用范围马丁代尔耐磨仪适用于测试各种材料的磨损性能，无论是橡胶、塑料、涂层、润滑剂还是其他材料，都可以进行测试。

维护方便马丁代尔耐磨仪的主要部件和消耗品都可以进行替换和调整，维护方便。

此外，仪器内部带有自动清洗功能，使用起来更加方便。

总结马丁代尔耐磨仪是一种广泛应用于材料磨损性能测试的专用仪器，具有精度高、操作简单、应用范围广、维护方便等特点。

GBT4802马丁代尔耐磨仪_织物平磨仪测试方法分析在服装的穿着过程中，经常会在其表面发现“小绒球”，这就是所谓的“起球”现象。

起球是服装表面的物理变化。

这是由于服装的不同部位相瓦摩擦，或与其它物体如背包、桌子等发生摩擦而产生的起球现象。

这种现象形成的过程通常如下：由于摩擦，在织物纱线中会分离出部分松散的纤维，这些冒出纱线表面的纤维末端很容易和服装表面污渍与杂质形成球状，接着这些球状体逐渐变大。

假设在外力的作用下，这些球状物依然附着在织物上日益变大，我们就称其为起球现象。

针对这种现象，我国用于测试起球的方法有三种，即：圆轨迹法，马丁代尔法和滚箱起球法。

梭织物的起球试验以采用圆轨迹法和马丁代尔法为多。

我国GB/T4802.2标准即为于马丁代尔法测试，由于GB/T4802.2—2008标准对GB/T4802.2—1997作了较大修改，因此，我们对这两个标准进行了比较，并分别依据其规定的条件做了比对试验，本文将就此进行一些探讨。

1、标准比较GB/T4802.2—2008标准和GB/T4802.2—1 997标准的测试原理是一致的，都是将圆形的试样安装在马丁代尔试验仪上，试样的表面与相同试样的表面摩擦。

摩擦运动轨迹为利萨如图形。

由于仪器设备的改变，试验参数也有变化，两者的区别见.表l：2、试验结果比对因为提花织物包含了多种变化的组织结构，选择10个不同规格和花型的提花织物作为比对试样。

由于GB/T4802.2—96标准规定的摩擦次数为1000次，而GB/T4802.2—08标准规定梭织物的试验终点至少2000次，我们选择了摩擦1000次和2000次的测试结果进行比较，测试结果见表2：3、测试结果讨论根据表2的数据兀丁以发现，采用改型马丁代尔耐磨试验仪测试的起球结果，90%好于采用马丁代尔耐磨试验仪测试的起球结果(除8号试样外);而摩擦次数对起球的影响程度，改型马丁代尔耐磨试验仪与马丁代尔耐磨试验仪差异不大。

马丁代尔耐磨仪的使用说明织物平磨仪又名马丁代尔耐磨仪，主要是用于纺织品耐磨以及起毛起球测试实验的专业仪器，本文重点为你介绍关于织物平磨仪实验测试条件和操作方法以及实验需要注意的细节和维修保养等问题。

测试条件:1、室温：(23±2℃)2、技术参数：(1)工位数：9位;(2)计数范围:0～999999次(3)最大动程：横向60.5±0.5mm，纵向24±0.5mm(4)加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g(5)磨块有效摩擦直径：A型200g(1.96N)摩擦头(9KPa)￠28.8-0.084mmB型155g(1.52N)摩擦头(12KPa)￠90-0.10mm(6)夹持器与磨台相对运动速度：20-70r/min(可调)(7)装样压锤质量：2385±10g配置耗材：(1)样品夹9套;(2)9Kpa、12KPa砝码各9只;(3)Φ38mm、Φ140mm取样器各一套;(4)Φ38mm、Φ140mm取样器垫板各一块;(5)起球性测试套具一套;(6)SM50标准样照一套;(7)EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块;(8)标准泡沫1.5m×0.5m一套(4块/套);(9)标准毡绒片一块;(10)Φ90mm毡片碟20块;(11)Φ38mm、Φ140mm取样器刀片各50片;(12)其它由制造商推荐的必备附件。

实验步骤：1、试样在实验室环境中停放8小时以上。

2、在试样的平整部位裁取一块样品。

如是鞋垫，应裁到转印部位。

3、从试验机上取下荷重及荷重轴杆。

4、取下顶部平板和测试夹具。

5、试样的装置：松开测试夹具上的固定环，拿出试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定。

马丁代尔耐磨仪的国内外标准解读与分析马丁代尔耐磨仪主要用于针织物、毛纺织物、人造革、合成革，人造板，橡胶制品等在不同压力下耐磨性和起毛起球程度的试验。

该仪器原理为:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。

还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验，其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。

目前，国内外关于该仪器的研发设计有不同款式，例如：温州际高检测仪器有限公司生产的马丁代尔耐磨仪，就测试工位而言，分为：4工位马丁代尔耐磨仪，6工位马丁代尔耐磨仪,8工位马丁代尔耐磨仪，9工位马丁代尔耐磨仪,12工位马丁代尔耐磨仪等诸多款式。

本文就织物磨损的主要原理和耐磨性能的检测方法等内容，对国家标准GB/T21196.2～4-2007进行了较详细的论述。

耐磨性能是纺织产品质量的一个重要指标，直接影响产品的耐用性和使用效果。

具体指织物间或与其他物质在反复摩擦的过程中，抵抗磨损的特性。

纺织产品的磨损主要表现在下述五个方面：（1）摩擦过程中纤维之间不断碰撞，纱线中的纤维片段因疲劳性损伤出现断裂，导致纱线的断裂。

（2）纤维从织物中抽出，造成纱线和织物结构的松散，反复作用下纤维可能完全被拉出，导致纱线变细，织物变薄，甚至解体。

（3）纤维被切割断裂，导致纱线的断裂。

（4）纤维表面磨损，纤维表层出现碎片丢失。

（5）摩擦产生高温，使纤维产生熔融或塑性变形，影响纤维的结构和力学性质。

磨损表现在织物的形态变化主要是破损、质量的损失、外观出现变色、起毛起球等变化。

纺织产品的耐磨性能检测有多种方法，例如平磨法、曲磨法、折边磨法和复合磨法等。

马丁代尔法属于平磨法的一种，被广泛应用于服装、家用纺织品、装饰织物、家具用织物的耐磨性检测。

GBT4802马丁代尔耐磨仪_织物平磨仪测试方法分析在服装的穿着过程中，经常会在其表面发现“小绒球”，这就是所谓的“起球”现象。

起球是服装表面的物理变化。

这是由于服装的不同部位相瓦摩擦，或与其它物体如背包、桌子等发生摩擦而产生的起球现象。

这种现象形成的过程通常如下：由于摩擦，在织物纱线中会分离出部分松散的纤维，这些冒出纱线表面的纤维末端很容易和服装表面污渍与杂质形成球状，接着这些球状体逐渐变大。

假设在外力的作用下，这些球状物依然附着在织物上日益变大，我们就称其为起球现象。

针对这种现象，我国用于测试起球的方法有三种，即：圆轨迹法，马丁代尔法和滚箱起球法。

梭织物的起球试验以采用圆轨迹法和马丁代尔法为多。

我国GB/T4802.2标准即为于马丁代尔法测试，由于GB/T4802.2—2008标准对GB/T4802.2—1997作了较大修改，因此，我们对这两个标准进行了比较，并分别依据其规定的条件做了比对试验，本文将就此进行一些探讨。

1、标准比较GB/T4802.2—2008标准和GB/T4802.2—1 997标准的测试原理是一致的，都是将圆形的试样安装在马丁代尔试验仪上，试样的表面与相同试样的表面摩擦。

摩擦运动轨迹为利萨如图形。

由于仪器设备的改变，试验参数也有变化，两者的区别见.表l：2、试验结果比对因为提花织物包含了多种变化的组织结构，选择10个不同规格和花型的提花织物作为比对试样。

由于GB/T4802.2—96标准规定的摩擦次数为1000次，而GB/T4802.2—08标准规定梭织物的试验终点至少2000次，我们选择了摩擦1000次和2000次的测试结果进行比较，测试结果见表2：3、测试结果讨论根据表2的数据兀丁以发现，采用改型马丁代尔耐磨试验仪测试的起球结果，90%好于采用马丁代尔耐磨试验仪测试的起球结果(除8号试样外);而摩擦次数对起球的影响程度，改型马丁代尔耐磨试验仪与马丁代尔耐磨试验仪差异不大。
