沥青路面摩擦系数试验

批 阅长 沙 理 工 大 学实 验 报 告年级 班 号 姓名 实验日期 月 日 指导教师签字： 批阅教师签字内 容一、实验目的 四、实验方法及步骤 二、实验原理 五、实验记录及数据处理 三、实验仪器 六、误差分析及心得体会沥青路面表面性能 实验一、 实验目的本实验包括路面的平整度、抗滑性能、透水性三项实验，是反映路面行驶质量的重要指标，通过实验所得的结果和《公路工程质量检验评定标准》对路面使用质量进行综合评价。

二、 实验原理1．平整度是指路表面相对于理想平面凹凸不平的程度，是评定路面使用品质的重要指标之一。

路基、路面各层次的平整度都会累积起来。

2．路面抗滑性能是指车辆轮胎受到制动时沿表面滑动所产生的力、通常抗滑性能被看做是路面表面特性，用轮胎与跃路面与之间的摩阻系数来表示。

3．水对沥青路面的破坏性是相当大的。

影响因素：4%4%v v V V ⎧≤⎪⎨⎪⎩透水性很小孔隙率透水性很大水对沥青路面的影响较小孔隙率4%15%vV 水会残留在沥青材料内部，对材料造成破坏；孔隙率为8%时，受破坏最大。

渗水系数的定义：单位时间内的渗水量。

单位：ml/min三、 实验仪器1．平整度实验仪器：连续式平整度仪、三米直尺、塞尺2．抗滑性能实验仪器：⎧⎪⎪⎨⎪⎪⎩底座(三个调节螺栓用来调节水准泡)升降螺丝 紧固螺丝 指针摆式仪指针摆锤 举升柄 橡胶片 滑溜块 平衡锤标尺(126mm)3．透水性实验仪器：渗水仪、密实材料（橡皮泥、原子灰）、秒表、红墨水四、 实验方法及步骤1．平整度实验方法及步骤:①选点：⎪⎩⎪⎨⎧⨯⨯尺处每路面各层尺处每路面各层34200102200m m有两种方法：随机选点、针对性选点（行车道外侧车轮轮迹带上） ②测量： A 、三米直尺法：把尺纵向摆在路上，看尺与路表面最大间隙，用塞尺量取其最大间隙宽度。

B 、连续式平整度仪法：将连续式平整度仪上的测试轮放下，在路面上沿行车方向拖动，自动采集数据。

2．抗滑性能实验方法及步骤: ①选点摆放摆式仪时注意摆式仪摆动的方向与行车方向一致。

公路工程沥青路面施工现场试验检测技术研究摘要：沥青路面强度大，结构稳定，路面平整，具有较好的抗滑性能，因此在公路工程中应用广泛，等级比较高，尤其用于建设机场道路。

但是，沥青路面施工若是管理不到位会导致裂缝、车辙、坑槽等现象出现，一旦出现质量问题就会影响公路路用性能。

同时，由于交通流量增加，公路荷载上升，路面质量要求不断提高，因此需要深入探究沥青路面施工质量，加强现场试验检测，保证路面施工现场符合要求。

关键词：公路工程；沥青路面；现场检验1 公路工程沥青路面施工现场试验检测的意义随着人们生活水平不断提高，人均车辆数量上升，相应的交通流量也不断增加，公路建设规模大大扩大，沥青路面施工备受重视，通过对沥青路面进行施工现场的试验检测处理可以保证质量控制顺利进行，既能够提高道路质量，也能够防止材料出现浪费。

而在对沥青路面施工试验检测时，检测人员需要改变传统检测方案，积极采用新型管控方式，提高沥青混凝土施工试验检测质量和检测效率，促进公路工程实现长远建设和发展。

2 公路工程沥青路面施工现场试验检测技术2.1 试验检测施工原材料沥青路面所用原料较多，例如混凝土、骨料等，对原料进行检测主要是为了判断其质量是否符合规划和要求，尤其是骨料检测十分重要，其可以保证道路整体质量。

骨料试验检测时，采样是首要环节，采样质量影响着实验检验质量。

因此骨料采样时需要采用具有代表性试样，确保取样准确，避免其与一般骨料差异过大，进而获得相应的性能数据。

在骨料完成机械性能试验后需要根据实验测量明确主要特征、热力学性能等指标，不同主要指标试验测量采用的方式不同。

集料检测包括粗集料、细集料和矿粉试验等内容，检测内容不同所用技术不同，其中粗集料主要包括筛分、含水率、压碎值等试验；细集料主要包括含泥量、砂当量和压碎指标等试验；矿粉试验主要包括密度、亲水系数、塑性指标等试验；集料粒度测量中，对于针片粒径浓度的实验测量主要采用游标表尺方法，而在测量集料粒度试样的热力学性能时采用冲压生产模得到试模极限硬度，同时用磨光机对试模试件表面磨光值进行测量。

构造深度试验（手动铺沙法、电动铺沙法、激光法）一）手工铺砂法 1．目的与适用范围本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观粗糙度、路面表面的排水性能及抗滑性能。

2．仪具与材料（1）人工铺砂仪：由圆筒、推平板组成。

①量砂筒：一端是封闭的，容积为（25土0.15）mL，可通过称量砂筒中水的质量以确定其容积V,并调整其高度,使其容积符合要求。

带一专门的刮尺将筒口量砂刮平。

2推平板：推平板应为木制或铝制，直径50mm, 底面粘一层厚1．5mm的橡胶片，上面有一圆柱把手。

③刮平尺：可用30cm钢尺代替。

（2）量砂：足够数量的干燥洁净的匀质砂，粒径为0.15～0.3mm。

（3）量尺；钢板尺、钢卷尺，或采用将直径换算成构造深度作为刻度单位的专用的构造深度尺。

（4）其他：装砂容器（小铲）、扫帚或毛刷、挡风板等。

3．方法与步骤 1）准备工作（1）量砂准备：取洁净的细砂晾干、过筛，取0.15～0.3mm的砂置适当的容器中备用。

量砂只能在路面上使用一次，不宜重复使用。

回收砂必须经干燥、过筛处理后方可使用。

（2）对测试路段按随机取样选点的方法，决定测点所在横断面位置。

测点应选在行车道的轮迹带上，距路面边缘不应小于1m。

2）试验步骤①用扫帚或毛刷子将测点附近的路面清扫干净；面积不小于30cmx 30cm。

②用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。

不可直接用量砂筒装砂，以免影响量砂密度的均匀性。

③将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能地向外摊开；使砂填人凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。

注意摊镭时不可用力过大或向外推挤。

④用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm。

⑤按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3～5m。

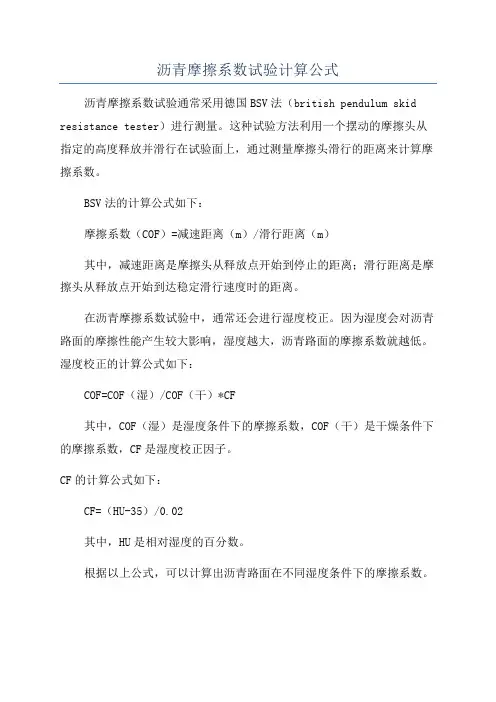

沥青摩擦系数试验计算公式
沥青摩擦系数试验通常采用德国BSV法（british pendulum skid resistance tester）进行测量。

这种试验方法利用一个摆动的摩擦头从指定的高度释放并滑行在试验面上，通过测量摩擦头滑行的距离来计算摩擦系数。

BSV法的计算公式如下：
摩擦系数（COF）=减速距离（m）/滑行距离（m）
其中，减速距离是摩擦头从释放点开始到停止的距离；滑行距离是摩擦头从释放点开始到达稳定滑行速度时的距离。

在沥青摩擦系数试验中，通常还会进行湿度校正。

因为湿度会对沥青路面的摩擦性能产生较大影响，湿度越大，沥青路面的摩擦系数就越低。

湿度校正的计算公式如下：
COF=COF（湿）/COF（干）*CF
其中，COF（湿）是湿度条件下的摩擦系数，COF（干）是干燥条件下的摩擦系数，CF是湿度校正因子。

CF的计算公式如下：
CF=（HU-35）/0.02
其中，HU是相对湿度的百分数。

根据以上公式，可以计算出沥青路面在不同湿度条件下的摩擦系数。

除了摩擦系数的计算，沥青摩擦系数试验还需要注意一些实验条件的
设置，以确保测试结果的准确性。

例如，试验面的温度应符合规定要求，
摩擦头的重量和几何尺寸也需要符合要求。

总之，沥青摩擦系数试验是评估沥青路面抗滑能力和摩擦特性的一种
重要方法。

了解试验计算公式和注意事项有助于正确理解和应用试验结果，为道路交通工程的设计和维护提供科学依据。

沥青混凝土路面施工试验检测与质量控制沥青混凝土路面作为公路工程主要路面结构之一，其施工质量直接影响建成使用后的寿命和性能。

因此，在施工过程中，做好试验检测与质量控制工作，可有效提高施工质量。

1沥青混凝土质量检测1.1弯沉值测定法在施工过程中，弯沉值测定可采用以下方法：(1)采用激光弯沉仪：在实际操作的过程中，将激光弯沉仪准确地固定在汽车的后轮胎缝隙中，做好测量前的准备工作;为确保最终测量数据的准确性，需要进行反复多次的试验，将获取的大数据进行分析和处理，求出数据的平均值，将其作为最终测量得到的结果。

(2)采用落锤式弯沉仪检测：在使用过程中，应保证落锤时呈现自由落体的状态，对路面产生一定的冲击力，促使路面出现弯沉。

其优点是速度快、精度高、对交通几乎不产生干扰。

(3)采用贝克曼梁测定路面弯沉值，在施工过程中得到广泛的应用，此方法操作简便、测试速度慢，对试验人员水平要求较高。

1.2抗滑性能检测路面的抗滑性能与行车安全有直接关系，宏观构造深度和摩擦系数直接影响抗滑性能。

(1)宏观构造深度：手工铺砂法是目前工程上常用的方法，该方法是在同一个检测点需要进行反复多次测验，利用控制粒径的细砂铺在路面，以嵌入凹凸不平的表面空隙中砂的体积与覆盖面积之比测得平均深度，测试路段应干燥，对试验人员的检测水平要求较高。

(2)摩擦系数：数字式摆式仪，零位标定和摆值读取均由角度传感器和控制程序自动完成，避免了指针式摆式仪的不稳定性和数据误差，提高了测试结果的稳定性和准确度。

此外，横向力系数测试系统在路面工程质量验收时可以连续采集路面的横向力系数。

1.3平整度检测保持路面的平整度是确保行车舒适性的重要前提。

(1)3m直尺法测量最大间隙：由于全部人工操作的原因，人为因素大、精度低、检测效率低，因此，只适用于施工过程进行质量控制，不适用公路竣工验收。

(2)标准差：目前我国规程规定的标准仪器只有3m8轮平整度仪，测定时，以8个轮为基准面，沿路面测试路段纵向位置以一定的间隔量采集试验轮的垂直位移，通过数理统计的方法计算该测试路段的标准差。

摆式仪测定路面摩擦系数试验指导书一、目的与适用范围本方法适用于以摆式摩擦系数测定仪（摆式仪）测定沥青路面、标线或其他材料试件的抗滑值，用以评定路面或路面材料试件在潮湿状态下的抗滑能力。

本仪器调试方便、操作简单，测试时对交通影响较小，数据也较稳定，且室内外均可使用。

摆式仪是动力摆冲击型仪器。

它是根据“摆的位能损失等于安装于摆臂末端橡胶片滑过路面时，克服路面等摩擦所做的功”这一基本原理研制而成。

二、主要标准依据《公路路基路面现场测试规程》（JTG E60-2008）《公路养护工职业标准》（中级）三、实验仪器与材料摆式仪，橡胶片，标尺（126mm），硬毛刷，喷水壶，扫帚，路面温度计四、实验步骤1、准备工作（1）检查摆式仪的调零灵敏情况，并定期进行仪器的标定。

（2）进行测试路段的取样选点。

在横断面上测点应选在行车道轮迹处，且距路面边缘应不小于1m。

2、测试步骤（1）清洁路面：用扫帚或其他工具将测点处的路面打扫干净。

（2）仪器调平。

①将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。

②转动底座上的调平螺栓，使水准泡居中。

（3）调零。

①放松紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。

②将摆固定在右侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。

③按下释放开关，使摆向左带动指针摆动。

当摆达到最高位置后下落时，用手将摆杆接住，此时指针应指零。

④若不指零，可稍旋紧或旋松摆的调节螺母。

⑤重复上述4个步骤，直至指针指零。

调零允许误差为±1.（4）校核滑动长度。

①让摆处于自然下垂状态，松开固定把手，转动升降把手，使摆下降。

与此同时，提起举升柄使摆向左侧移动，然后放下举升柄使橡胶片下缘轻轻触地，紧靠橡胶片摆放滑动长度量尺，使量尺左端对准橡胶片下缘；再提起举升柄使摆向右侧移动，然后放下举升柄使橡胶片下缘轻轻触地，检查橡胶片下缘应与滑动长度量尺的右端齐平。

②若齐平，则说明橡胶片两次触地的距离（滑动长度）符合126mm的规定。

公路工程沥青路面施工现场试验检测技术霍亚玲摘㊀要:随着我国人们生活水平的整体提升ꎬ人们的出行要求也在持续提升ꎮ而作为公路工程施工的一项重要内容ꎬ沥青路面的质量则是影响人们出行舒适度的一个重要因素ꎬ所以为了使公路工程的社会效益能够得到充分发挥ꎬ文章主要探讨公路工程沥青路面施工现场试验检测的意义及其质量要求ꎬ并详细分析公路工程沥青路面施工现场试验检测技术ꎮ关键词:公路工程ꎻ沥青路面施工ꎻ现场试验ꎻ检测技术一㊁导言在公路工程的建设当中ꎬ当前最常用的就是沥青路面ꎬ沥青路面能够更好地满足公路发展的需求ꎮ公路工程沥青路面的建设需要更加仔细ꎬ要对沥青路面进行试验检测ꎬ采取有效的手段ꎬ设计合理有效的方案ꎮ基于此ꎬ文章主要是基于公路工程沥青路面施工现场试验检测技术进行分析与探讨ꎬ希望文章的研究能够带给大家一些有益的启发ꎮ二㊁公路工程沥青路面施工现场试验监测的意义公路工程体现的作用是多方面的ꎬ不仅要能够在交通方面促进我国的经济的长远发展ꎬ还要能够为人民的生活带来更多的便利ꎬ给人民带来更多的幸福感ꎮ在进行我国的道路建设的过程中必须要严格确保道路工程建设的质量ꎮ进行实际的道路工程建设的过程中ꎬ沥青路面的施工直接关系到整个道路工程建设的总体的质量ꎬ在施工完成之后对沥青路面的工程进行实时的检测ꎬ以及改正是尤为必要的ꎮ三㊁公路沥青路面施工需要达到的质量要求从现实的角度来讲ꎬ沥青路面的施工质量不但会影响到人们日常的出行安全ꎬ还会直接影响公路工程的使用寿命ꎬ进而对公路工程整体社会效益的发挥产生影响ꎮ因此ꎬ施工单位在实际施工的过程中必须对沥青路面的施工质量要求有充分的了解ꎬ实际操作过程中ꎬ具体可以从以下几个方面着手:第一ꎬ公路工程的沥青路面需要拥有较好的承载力ꎮ现代城市的交通流量相对于以往来说也有了较大幅度的提升ꎬ因此ꎬ要想真正保证人们日常出行方便ꎬ公路就需要拥有较好的承载力ꎮ第二ꎬ公路的沥青路面要有较好的抗疲劳性ꎮ在实际使用的过程中ꎬ行人以及大型车辆都会反复经过沥青路面ꎬ而在此过程中ꎬ要想真正保证沥青路面的使用效率ꎬ就需要有效促进其抗疲劳性的提升ꎮ在针对沥青路面进行施工的过程中ꎬ施工质量受外界因素影响较多ꎬ但沥青原材料的质量是最根本的影响因素ꎮ在针对沥青原材料进行混合的过程中ꎬ需要严格依照相关操作标准和操作规范ꎬ还需要控制好各种材料的拌合比ꎮ四㊁公路工程沥青路面施工现场试验检测技术(一)施工前检测１.集料检测集料检测主要检测材料的密度㊁针片状比例以及力学性能ꎮ在检测材料密度时ꎬ采用网篮法进行检测ꎬ该方法用于检测集料不同参数ꎬ包括干质量㊁湿质量等ꎮ在针片状比例检测过程中ꎬ使用游标卡尺测定材料的针片状规格ꎮ在检测集料的力学性能过程中ꎬ使用摆式摩擦仪ꎬ确定集料的摩擦系数ꎬ根据摩擦系数掌握材料的力学性能ꎮ２.沥青检测为提高公路路面的稳定性㊁整体性以及抗压能力ꎬ许多公路路面施工中ꎬ都会使用改性沥青ꎮ改性沥青具有提高软化点㊁降低脆点等特点ꎬ利用上述特点使改性沥青与石料充分的融合ꎬ使路面处于良好的稳定状态ꎮ在检测改性沥青过程中ꎬ检测内容较多ꎬ主要包括针入度㊁延度以及粘附性ꎮ以检测沥青的延度为例ꎬ将沥青样品放入至延度仪中ꎬ向延度仪内注入清水ꎬ待清水与样品间的距离为２５毫米时ꎬ控制延度仪的水温ꎬ并保持延度仪的稳定性ꎬ才能进行延度检测ꎮ(二)施工中检测１.混合料级配检测检测沥青混合料的性能ꎬ需要检测混合料的级配ꎮ在检测混合料级配过程中ꎬ检测混合料的配合比ꎬ一般按照设计要求进行混合料拌合ꎬ拌合后的混合料需要通过二次筛分ꎬ经过筛分后的混合料的配合比满足设计要求ꎮ在检测筛分后的混合料时ꎬ采用马歇尔试验方法ꎬ对混合料进行碾压ꎬ根据碾压效果测定混合料的级配情况ꎮ检测混合料的级配ꎬ还应通过检测沥青的摊铺量ꎬ根据检测结果掌握混合料的高温性能㊁低温性能以及水稳定性能ꎬ以此判断混合料的级配是否满足路面的建设标准ꎮ２.弯沉仪检测采用弯沉仪方法检测沥青路面ꎬ根据检测要求使用不同的检测设备ꎬ分为拖式弯沉仪和车载式弯沉仪ꎬ其中拖式弯沉仪应用较为广泛ꎮ使用拖式检测仪进行检测时ꎬ主要检测路面的荷载能力ꎬ对路面施加一定的荷载ꎬ根据路面出现的弯沉变形情况ꎬ对沥青混合料的配比进行调整ꎬ以便将路面的弯沉变形控制在合理的范围内ꎮ(三)施工后检测１.抗滑性检测汽车行驶在沥青路面上ꎬ需要沥青路面具备一定的抗滑性ꎬ有助于车辆可以快速刹车ꎮ所以施工企业应重点检测沥青路面的抗滑性ꎬ在检测过程中ꎬ应根据«公路沥青路面设计规范»进行ꎮ以检测一级沥青路面为例ꎬ需要检测路面的横向力㊁构造深度以及摆值ꎬ检测时要求横向力系数应超过５４ꎬ构造深度应超过０.５５毫米ꎬ摆值应超过４５ꎬ采用手工铺砂法检测路面的抗滑性ꎬ随机选择某段路面ꎬ在路面的横断位置测定行车道上车轮的轨迹ꎬ通过轨迹计算构造深度的标准差和变异系数ꎬ从而测定路面的抗滑性能ꎮ２.压实度检测对沥青路面的压实度进行检测ꎬ需要将路面的温度控制在一定范围内ꎬ采用钻芯取样法ꎬ对沥青路面进行取样ꎬ在实验室中对样品进行压实度检测ꎬ检测内容包括沥青路面的实际密度ꎬ通过实际密度与设计密度进行对比ꎬ可掌握路面的压实情况ꎮ五㊁结语综上可知ꎬ公路工程沥青路面施工现场试验检测是一项重要且复杂的施工内容ꎬ其中包含的检测项目众多ꎬ操作方式非常复杂ꎬ所以在目前需要科技技术发展为公路工程质量保证提供更多的技术支撑ꎬ最终使得施工现场的具体检测情况能够切合现场要求ꎬ因地制宜地开展公路工程沥青路面试验检测ꎬ只有这样才能够推动公路工程为人类发展创造更大的价值ꎮ参考文献:[１]王位.公路工程沥青路面施工现场试验检测内容与技术[Ｊ].黑龙江交通科技ꎬ２０１９ꎬ４２(１２):３５＋３７.作者简介:霍亚玲ꎬ安徽盛威工程检测有限公司ꎮ６２２。
