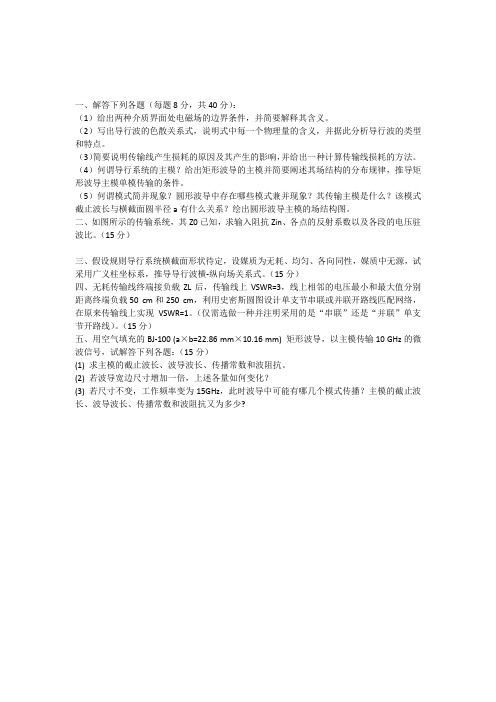

微波技术基础期中试卷(2009)

一、解答下列各题（每题8分，共40分）：（1）给出两种介质界面处电磁场的边界条件，并简要解释其含义。

（2）写出导行波的色散关系式，说明式中每一个物理量的含义，并据此分析导行波的类型和特点。

（3）简要说明传输线产生损耗的原因及其产生的影响，并给出一种计算传输线损耗的方法。

（4）何谓导行系统的主模？给出矩形波导的主模并简要阐述其场结构的分布规律，推导矩形波导主模单模传输的条件。

（5）何谓模式简并现象？圆形波导中存在哪些模式兼并现象？其传输主模是什么？该模式截止波长与横截面圆半径a有什么关系？绘出圆形波导主模的场结构图。

二、如图所示的传输系统，其Z0已知，求输入阻抗Zin、各点的反射系数以及各段的电压驻波比。

（15分）三、假设规则导行系统横截面形状待定，设媒质为无耗、均匀、各向同性，媒质中无源，试采用广义柱坐标系，推导导行波横-纵向场关系式。

（15分）四、无耗传输线终端接负载ZL后，传输线上VSWR=3，线上相邻的电压最小和最大值分别距离终端负载50 cm和250 cm，利用史密斯圆图设计单支节串联或并联开路线匹配网络，在原来传输线上实现VSWR=1。

（仅需选做一种并注明采用的是“串联”还是“并联”单支节开路线）。

（15分）五、用空气填充的BJ-100 (a×b=22.86 mm×10.16 mm) 矩形波导，以主模传输10 GHz的微波信号，试解答下列各题：（15分）(1) 求主模的截止波长、波导波长、传播常数和波阻抗。

(2) 若波导宽边尺寸增加一倍，上述各量如何变化？(3) 若尺寸不变，工作频率变为15GHz，此时波导中可能有哪几个模式传播？主模的截止波长、波导波长、传播常数和波阻抗又为多少?。

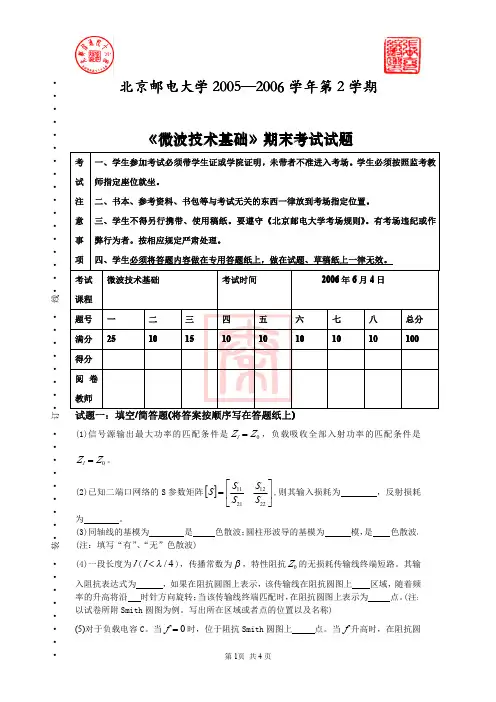

北京邮电大学《微波工程》05年期末试卷

10
10
100
得分
阅卷
教师
试题一：填空/简答题(将答案按顺序写在答题纸上) (1)信号源输出最大功率的匹配条件是 Zl = Z0 ，负载吸收全部入射功率的匹配条件是
Zl = Z0 。
[ ] (2)已知二端口网络的 S 参数矩阵 S
=
⎡ ⎢ ⎣
S11 S21
S12 S22
⎤ ⎥ ⎦
,则其输入损耗为
，反射损耗
意三、学生不得另行携带、使用稿纸。要遵守《北京邮电大学考场规则》。有考场违纪或作
事弊行为者。按相应规定严肃处理。
项四、学生必须将答题内容做在专用答题纸上，做在试题、草稿纸上一律无效。
考试微波技术基础
考试时间
2006 年 6 月 4 日
Hale Waihona Puke 课程题号一二
三
四
五
六
七
八
总分
满分 25
10
15
10
10
10
以试卷所附 Smith 圆图为例。写出所在区域或者点的位置以及名称)
(5)对于负载电容 C。当 f = 0 时，位于阻抗 Smith 圆图上点。当 f 升高时，在阻抗圆
第 1页共 4 页
图上沿时针方向旋转。(注：以试卷所附 Smith 圆图为准，写出所在点的位置以及名称)
(6)在圆波导的常用波型中，场结构与矩形波导结构相似的波型为
第 2页共 4 页
试题八：计算题
两个二端口网络如下图所示连接： (1)判断两个二端口网络连接关系(串联？并联？级联？) (2)分别求这两个网络的 ABCD 矩阵 (3)他们相连后，新网络的 ABCD 矩阵
试题附图
第五题图

微波技术基础期末试题与答案(一)

《微波技术基础》期末试题一与参考答案一、选择填空题（每题 3 分，共30 分）1.下面哪种应用未使用微波（第一章）b（a）雷达（b）调频（FM）广播（c）GSM 移动通信（d）GPS 卫星定位2.长度1m，传输900MHz 信号的传输线是（第二章）b（a）长线和集中参数电路（b）长线和分布参数电路（c）短线和集中参数电路（d）短线和分布参数电路3.下面哪种传输线不能传输TEM 模（第三章）b（a）同轴线（b）矩形波导（c）带状线（d）平行双线4.当矩形波导工作在TE10 模时，下面哪个缝不会影响波的传输（第三章）b5.圆波导中的TE11模横截面的场分布为（第三章）b（a）（b）（c）6.均匀无耗传输线的工作状态有三种，分别为行波、驻波和行驻波。

（第二章）Z L 0L 7.耦合微带线中奇模激励的对称面是电壁，偶模激励的对称面是磁壁。

（第三章）8.表征微波网络的主要工作参量有阻抗参量、导纳参量、传输参量、散射参量和转移参量。

9.衰减器有吸收衰减器、截止衰减器和极化衰减器三种。

10.微波谐振器基本参量有谐振波长、固有品质因数和等效电导衰减器三种。

二、传输线理论工作状态（7 分）（第二章）在特性阻抗Z 0=200Ω的传输线上，测得电压驻波比ρ=2，终端为电压波节点，传输线上电压最大值 U max =10V ，求终端反射系数、负载阻抗和负载上消耗的功率。

解： Γ = ρ -1 = 12ρ +1 3由于终端为电压波节点，因此Γ =- 123由Γ =Z L - Z 0= - 12+ Z 3 可得，Z L =100Ω 负载吸收功率为P 2Z 0 ρ三、Smith 圆图（10 分）（第二章）已知传输线特性阻抗Z 0=75Ω，负载阻抗Z L =75+j100Ω，工作频率为 900MHz ，线长l =0.1m ，试用Smith 圆图求距负载最近的电压波腹点与负载的距离和传输线的输入阻抗Z 0Z L解：由工作频率为900 MHz，可得λ=1 m 3而线长为l=0.3λ1.计算归一化负载阻抗ZL=ZLZ= 1+j1.33在阻抗圆图上找到 A 点。
