第4章 被控过程的数学模型(修改)

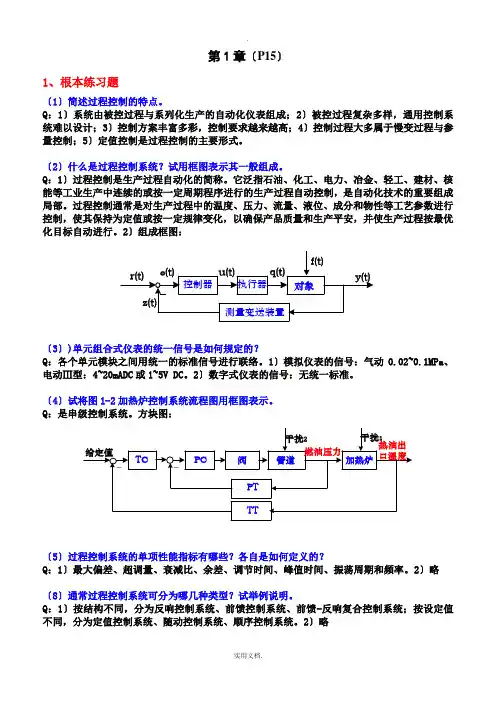

第1章〔P15〕1、根本练习题〔1〕简述过程控制的特点。

Q：1〕系统由被控过程与系列化生产的自动化仪表组成；2〕被控过程复杂多样，通用控制系统难以设计；3〕控制方案丰富多彩，控制要求越来越高；4〕控制过程大多属于慢变过程与参量控制；5〕定值控制是过程控制的主要形式。

〔2〕什么是过程控制系统？试用框图表示其一般组成。

Q：1〕过程控制是生产过程自动化的简称。

它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成局部。

过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产平安，并使生产过程按最优化目标自动进行。

2〕组成框图：〔3〕)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。

1〕模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。

2〕数字式仪表的信号：无统一标准。

〔4〕试将图1-2加热炉控制系统流程图用框图表示。

Q：是串级控制系统。

方块图：〔5〕过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1〕最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。

2〕略〔8〕通常过程控制系统可分为哪几种类型？试举例说明。

Q：1〕按结构不同，分为反响控制系统、前馈控制系统、前馈-反响复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。

2〕略〔10〕只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1〕不是这样。

2〕比方对平安火花型防爆仪表，还有平安等级方面的考虑等。

〔11〕构成平安火花型防爆系统的仪表都是平安火花型的吗？为什么？Q：1〕是。

2〕这是构成平安火花型防爆系统的一个条件。

2、综合练习题〔1〕简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。

作 业第二章：2-6某水槽如题图2-1所示。

其中A 1为槽的截面积，R 1、R 2均为线性水阻，Q i 为流入量，Q 1和Q 2为流出量要求：(1)写出以水位h 1为输出量，Q i 为输入量的对象动态方程；(2)写出对象的传递函数G(s)并指出其增益K 和时间常数T 的数值。

图2-1解：1）平衡状态： 02010Q Q Q i +=2）当非平衡时： i i i Q Q Q ∆+=0；1011Q Q Q ∆+=；2022Q Q Q ∆+= 质量守恒：211Q Q Q dthd A i ∆-∆-∆=∆ 对应每个阀门，线性水阻：11R h Q ∆=∆；22R h Q ∆=∆ 动态方程：i Q R hR h dt h d A ∆=∆+∆+∆2113) 传递函数：)()()11(211s Q s H R R S A i =++1)11(1)()()(211+=++==Ts KR R S A s Q s H s G i这里：21121212111111R R A T R R R R R R K +=+=+=；2Q112-7建立三容体系统h 3与控制量u 之间的动态方程和传递数,见题图2-2。

解：如图为三个单链单容对像模型。

被控参考△h 3的动态方程： 3233Q Q dt h d c ∆-∆=∆；22R h Q ∆=∆；33R hQ ∆=∆； 2122Q Q dt h d c ∆-∆=∆；11R hQ ∆=∆ 111Q Q dth d c i ∆-∆=∆ u K Q i ∆=∆ 得多容体动态方程：uKR h dth d c R c R c R dt h d c c R R c c R R c c R R dt h d c c c R R R ∆=∆+∆+++∆+++∆333332211232313132322121333321321)()(传递函数：322133)()()(a s a s a s Ks U s H s G +++==； 这里：32132133213213321321332211232132131313232212111;c c c R R R kR K c c c R R R a c c c R R R c R c R c R a c c c R R R c c R R c c R R c c R R a ==++=++=2-8已知题图2-3中气罐的容积为V ，入口处气体压力，P 1和气罐 内气体温度T 均为常数。

第一章测试1.过程控制针对生产过程的主要参数包括：A:压力B:流量C:物位D:温度答案:ABCD2.过程控制技术的发展中，控制策略与算法也经历了由简单控制到复杂控制、先进控制的发展历程。

A:对B:错答案:A3.过程控制系统按照设定值的形式不同划分为：A:随动控制系统B:定值控制系统C:随机控制系统D:程序控制系统答案:ABD4.过程控制系统按照系统结构特点分为：A:前馈控制系统B:反馈控制系统C:复合控制系统D:微分控制系统答案:ABC5.稳定系统的过渡过程包括：A:单调衰减过程B:振荡衰减过程C:等幅振荡过程D:振荡发散过程答案:AB6.衰减比和衰减率是衡量过渡过程稳定程度的动态指标。

A:对B:错答案:A7.最大动态偏差和超调量是衡量过渡过程稳定程度的动态指标。

A:错B:对答案:B8.偏差积分性能指标是系统阶跃响应的综合性能指标。

A:错B:对答案:B9.采用不同的偏差积分性能指标意味着对过渡过程评价的侧重点不同。

A:错B:对答案:B10.过程控制系统中性能指标要求越高越好。

A:对B:错答案:B第二章测试1.数字仪表的分辨率用来表征仪表的灵敏程度。

A:对B:错答案:A2.温度不能直接测量，只能间接测量，其测量方法可以归结为两类：A:接触式测量方法B:红外感应式测量方法C:膨胀式测量方法D:非接触式测量方法答案:AD3.热电偶使用时需要进行冷端温度补偿。

A:对B:错答案:A4.金属热电阻测温精度高，测温范围宽，在工业温度测量中得到了广泛应用。

A:对B:错答案:A5.弹性式压力计的测压敏感元件是：A:记录机构B:电气变换装置C:控制元件D:弹性元件答案:D6.差压式流量计是基于流体流动的节流原理，利用流体流经节流装置时产生的压力差而实现流量测量的。

A:错B:对答案:B7.电气式物位测量是利用敏感元件将物位的变化转换为电量参数的变化，通过测出电量的变化而得知物位的。

A:错B:对答案:B8.超声波液位计的测量精度不高，要提高其测量精度，必须采取措施消除声速变化的影响。

（完整版）过程控制习题与答案第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：控制器，被控对象，执⾏机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动（⼲扰）量、设定（给定）值和偏差的含义？解答：被控对象⾃动控制系统中，⼯艺参数需要控制的⽣产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的⼯艺参数。

操纵变量受控制器操纵的，⽤以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作⽤于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪⼏类？解答：按照设定值的不同形式⼜可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作⽤是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后⽆特殊说明控制系统均指定值控制系统⽽⾔.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作⽤是使被控变量能够尽快地,准确⽆误地跟踪设定值的变化⽽变化3.程序控制系统程序控制系统的设定值也是变化的，但它是⼀个已知的时间函数，即设定值按⼀定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态⽐其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

可编辑修改精选全文完整版教学大纲英文课程名称：Process Control课程编号：0201508总学时：48 （其中理论课学时：44 实验学时：4）总学分：3先修课程：微机原理与接口技术、自动控制理论Ⅰ、检测仪表及检测技术适用专业：自动化开课单位：电子信息与控制工程学院自动化教研室执笔人：张新荣审校人：刘星萍一、课程教学内容第一章绪论第一节过程控制系统的组成及其分类简单控制系统的组成；控制系统按照给定信号分类；按照控制结构分类。

第二节过程控制系统的特点第三节过程控制系统的质量指标第四节过程控制系统的发展概况自动化控制系统的几个发展时期的时间。

第二章被控过程的数学模型第一节概述建立被控过程数学模型的目的；被控过程数学模型的类型。

第二节解析法建立过程的数学模型单容水槽过程、双容水槽过程数学模型机理建模方法；液阻、液容的概念；阶跃响应曲线特点；有时延单容水槽过程、有时延双容水槽过程数学模型；多容过程数学模型。

第三节响应曲线辨识过程的数学模型由对象阶跃响应曲线用作图法及两点法确定对象的传递函数。

第三章变送单元第一节概述变送的基本概念。

各种差压变送器结构、原理、特点。

第三节温度变送器温度变送器组成、工作原理及线性化原理。

第七节微型化、数字化和智能化变送器变送器的发展趋势；各种微型化、数字化和智能化变送器的结构、原理。

第四章调节单元概述调节器基本概念；PID控制规律；各控制规律的特点；参数改变对控制质量的影响。

第一节 DDZ—Ⅲ型调节器DDZ-Ⅲ型调节器输入部分；PI部分；PD部分；硬手动；软手动电路；输出部分工作原理。

第二节改进型调节器抗积分饱和调节器；微分先行PID调节器；比例微分先行PID调节器。

第三节数字式调节器数字式调节器组成、特点、应用。

第五章执行单元第一节概述执行器的作用；执行器的分类。

第二节电动执行机构电动执行机构结构、工作原理。

第三节气动执行机构气动执行机构结构、工作原理、作用形式。

第四节气动薄膜调节阀调节阀的工作原理；调节阀的分类；调节阀的选择。

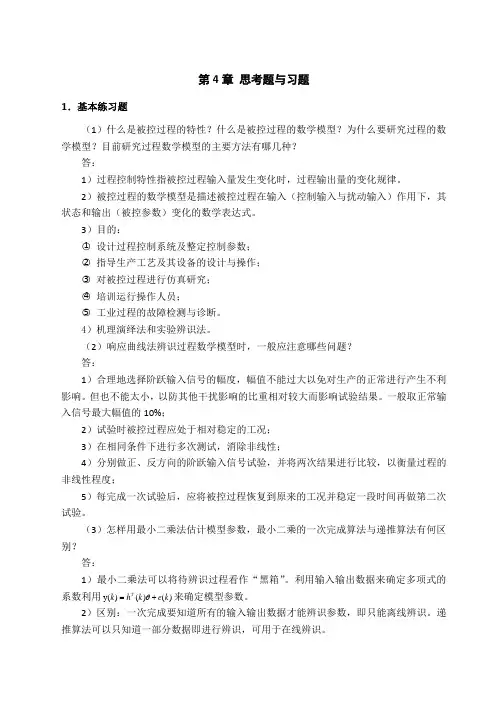

被控过程的数学模型第5章思考题与习题5-1 什么是被控过程的数学模型解答：被控过程的数学模型是描述被控过程在输⼊（控制输⼊与扰动输⼊）作⽤下，其状态和输出（被控参数）变化的数学表达式。

5-2 建⽴被控过程数学模型的⽬的是什么过程控制对数学模型有什么要求解答：1）⽬的：○1设计过程控制系统及整定控制参数；○2指导⽣产⼯艺及其设备的设计与操作；○3对被控过程进⾏仿真研究；○4培训运⾏操作⼈员；○5⼯业过程的故障检测与诊断。

2）要求：总的原则⼀是尽量简单，⼆是正确可靠。

阶次⼀般不⾼于三阶，⼤量采⽤具有纯滞后的⼀阶和⼆阶模型，最常⽤的是带纯滞后的⼀阶形式。

5-3 建⽴被控过程数学模型的⽅法有哪些各有什么要求和局限性解答：P1271）⽅法：机理法和测试法。

2）机理法：测试法：5-4 什么是流⼊量什么是流出量它们与控制系统的输⼊、输出信号有什么区别与联系解答：1）流⼊量：把被控过程看作⼀个独⽴的隔离体，从外部流⼊被控过程的物质或能量流量称为流⼊量。

流出量：从被控过程流出的物质或能量流量称为流出量。

2）区别与联系：控制系统的输⼊量：控制变量和扰动变量。

控制系统的输出变量：系统的被控参数。

5-5 机理法建模⼀般适⽤于什么场合解答：P128对被控过程的⼯作机理⾮常熟悉，被控参数与控制变量的变化都与物质和能量的流动与转换有密切关系。

5-6 什么是⾃衡特性具有⾃衡特性被控过程的系统框图有什么特点解答：1）在扰动作⽤破坏其平衡⼯况后，被控过程在没有外部⼲预的情况下⾃动恢复平衡的特性，称为⾃衡特性。

2）被控过程输出对扰动存在负反馈。

5-7 什么是单容过程和多容过程解答：1）单容：只有⼀个储蓄容量。

2）多容：有⼀个以上储蓄容量。

5-8 什么是过程的滞后特性滞后⼜哪⼏种产⽣的原因是什么解答：1）滞后特性：过程对于扰动的响应在时间上的滞后。

2）容量滞后：多容过程对于扰动的响应在时间上的这种延迟被称为容量滞后。

纯滞后：在⽣产过程中还经常遇到由（物料、能量、信号）传输延迟引起的纯滞后。

一、简答题1、控制系统具有哪些特点？答：（1）控制对象复杂、控制要求多样；（2）控制方案丰富；（3）控制多属慢过程参数控制；（4）定值控制是过程控制的一种主要控制形式；（5）过程控制系统由规范化的过程检测控制仪表组成。

2、为什么常采用阶跃信号作为输入？答：对于一个稳定的控制系统（所有正常工作的反馈控制系统都是稳定系统），要求分析其稳定性、准确性和快速性，就需要对系统的过渡过程进行分析研究。

为了简化分析，在保证系统安全的条件下，只对一些典型的扰动形式引起的过渡过程进行分析，其中最常用的是阶跃输入。

阶跃输入形式简单、容易产生，便于分析、计算和进行试验。

3、什么是零点迁移？什么情况下零点迁移？答：（1）抵消固定压差实现零点对齐的措施称为“零点迁移”。

（2）零点迁移其实质是改变测量仪表的零点，同事改变了测量范围的上、下限。

如果固定压差为负则需负迁移，如果固定压差为正则需正迁移。

4、控制仪表的发展有哪些阶段？答：第一阶段为基地式控制仪表；第二阶段为单元组合式控制仪表；第三阶段为以微处理器为中心的控制仪表。

5、基本控制规律是什么？有哪些基本控制？各自有什么特点？为什么积分控制、微分控制不能单独使用？答：（1）基本控制规律是指控制器的输出信号与输入偏差信号之间的关系。

（2）比例控制（P）、比例积分控制（PI）、比例微分控制。

（3）①控制器的比例度P越小，它的放大倍数Kp越大，它将偏差放大的能力越强、控制力也越强，反之亦然；存在余差是比例控制的缺点。

②积分时间T I越小，积分作用越强，反之积分之间T I越弱；积分控制器组成控制系统可以达到无余差。

③T D为微分时间常数，T D越大，微分作用越强，T D等于零时，微分作用消失；微分的特点是能起到超前控制的作用。

（4）①积分作用输出信号的变化速度与偏差e及1/T I成正比，但其控制作用是随着时间累计才逐渐增强的，控制动作缓慢，控制不及时，因此积分作用一般不单独使用，常常把比例与积分组合使用。

《过程控制》课程笔记第一章概论一、过程控制系统组成与分类1. 过程控制系统的基本组成过程控制系统主要由被控对象、控制器、执行器、检测仪表四个部分组成。

（1）被控对象：指生产过程中的各种设备、机器、容器等，它们是生产过程中需要控制的主要对象。

被控对象具有各种不同的特性，如线性、非线性、时变性等。

（2）控制器：控制器是过程控制系统的核心部分，它根据给定的控制策略，对检测仪表的信号进行处理，生成控制信号，驱动执行器动作，从而实现对被控对象的控制。

控制器的设计和选择直接影响控制效果。

（3）执行器：执行器是控制器与被控对象之间的桥梁，它接收控制器的信号，调节阀门的开度或者调节电机转速，从而实现对被控对象的控制。

执行器的响应速度和精度对控制系统的性能有很大影响。

（4）检测仪表：检测仪表用于实时测量被控对象的各项参数，如温度、压力、流量等，并将这些参数转换为电信号，传输给控制器。

检测仪表的准确性和灵敏度对控制系统的性能同样重要。

2. 过程控制系统的分类根据控制系统的结构特点，过程控制系统可以分为两大类：开环控制系统和闭环控制系统。

（1）开环控制系统：开环控制系统没有反馈环节，控制器根据给定的控制策略，直接生成控制信号，驱动执行器动作。

开环控制系统的优点是结构简单，成本低，但缺点是控制精度较低，容易受到外部干扰。

（2）闭环控制系统：闭环控制系统具有反馈环节，控制器根据检测仪表的信号，实时调整控制策略，生成控制信号，驱动执行器动作。

闭环控制系统的优点是控制精度高，抗干扰能力强，但缺点是结构复杂，成本较高。

二、过程控制系统性能指标1. 稳态误差：稳态误差是指系统在稳态时，输出值与设定值之间的差值。

稳态误差越小，表示系统的控制精度越高。

稳态误差可以通过调整控制器的参数来减小。

2. 动态性能：动态性能是指系统在过渡过程中，输出值随时间的变化规律。

动态性能指标包括上升时间、调整时间、超调量等。

动态性能的好坏直接影响到系统的响应速度和稳定性。
