控制系统的稳定性分析与稳定裕度设计控制系统的稳定性是指系统在受到外界干扰或参数变化时，是否能保持输出的稳定性和可控性。
稳定性分析与稳定裕度设计是控制系统设计与优化中非常重要的环节。
本文将介绍控制系统的稳定性分析方法和稳定裕度设计的原则与方法。
一、稳定性分析方法在控制系统中，稳定性分析的目的是确定系统的稳定性边界，也就是确定系统参数的取值范围，使系统保持稳定。
常用的稳定性分析方法有两种：频域方法和时域方法。
1. 频域方法频域方法一般基于系统的传递函数进行分析，常用的工具有Bode图和Nyquist图。
Bode图可以直观地表示系统的幅频特性和相频特性，通过分析Bode图可以确定系统的相角裕度和幅值裕度，从而判断系统的稳定性。
Nyquist图则是通过绘制系统的频率响应曲线来判断系统的稳定性。
2. 时域方法时域方法主要根据系统的差分方程进行分析，常用的工具有阶跃响应和脉冲响应。
通过分析系统的阶跃响应曲线和脉冲响应曲线，可以得出系统的超调量、调节时间和稳态误差等指标，从而判断系统的稳定性。
二、稳定裕度设计原则与方法稳定裕度是指系统在满足稳定性的前提下，能够容忍一定幅度的参数变化或干扰。
稳定裕度设计可以提高系统的鲁棒性和可靠性，常用的稳定裕度设计原则和方法有以下几点：1. 相角裕度设计相角裕度是指系统在开环传递函数的相角曲线与-180度线之间的角度差。
通常情况下，相角裕度越大表示系统的稳定性越好。
为了增加相角裕度，可以通过增大系统的增益或者增加相位补偿器的相位裕度。
2. 幅值裕度设计幅值裕度是指系统在开环传递函数的幅度曲线与0dB线之间的距离。
幅值裕度越大表示系统对参数变化和干扰的鲁棒性越好。
为了增加幅值裕度，可以通过增大系统的增益或者增加幅值补偿器的增益。
3. 稳定裕度的频率特性设计系统的稳定裕度也与频率有关，不同频率下的稳定裕度可能存在差异。
因此，需要根据系统的工作频率范围来设计稳定裕度。
在系统的工作频率范围内，要保证系统的相角裕度和幅值裕度都能满足要求。

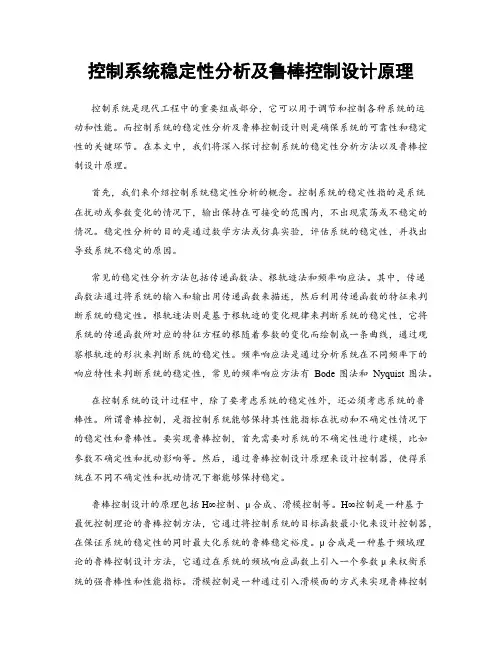

控制系统稳定性分析及鲁棒控制设计原理控制系统是现代工程中的重要组成部分，它可以用于调节和控制各种系统的运动和性能。
而控制系统的稳定性分析及鲁棒控制设计则是确保系统的可靠性和稳定性的关键环节。
在本文中，我们将深入探讨控制系统的稳定性分析方法以及鲁棒控制设计原理。
首先，我们来介绍控制系统稳定性分析的概念。
控制系统的稳定性指的是系统在扰动或参数变化的情况下，输出保持在可接受的范围内，不出现震荡或不稳定的情况。
稳定性分析的目的是通过数学方法或仿真实验，评估系统的稳定性，并找出导致系统不稳定的原因。
常见的稳定性分析方法包括传递函数法、根轨迹法和频率响应法。
其中，传递函数法通过将系统的输入和输出用传递函数来描述，然后利用传递函数的特征来判断系统的稳定性。
根轨迹法则是基于根轨迹的变化规律来判断系统的稳定性，它将系统的传递函数所对应的特征方程的根随着参数的变化而绘制成一条曲线，通过观察根轨迹的形状来判断系统的稳定性。
频率响应法是通过分析系统在不同频率下的响应特性来判断系统的稳定性，常见的频率响应方法有Bode图法和Nyquist图法。
在控制系统的设计过程中，除了要考虑系统的稳定性外，还必须考虑系统的鲁棒性。
所谓鲁棒控制，是指控制系统能够保持其性能指标在扰动和不确定性情况下的稳定性和鲁棒性。
要实现鲁棒控制，首先需要对系统的不确定性进行建模，比如参数不确定性和扰动影响等。
然后，通过鲁棒控制设计原理来设计控制器，使得系统在不同不确定性和扰动情况下都能够保持稳定。
鲁棒控制设计的原理包括H∞控制、μ合成、滑模控制等。
H∞控制是一种基于最优控制理论的鲁棒控制方法，它通过将控制系统的目标函数最小化来设计控制器，在保证系统的稳定性的同时最大化系统的鲁棒稳定裕度。
μ合成是一种基于频域理论的鲁棒控制设计方法，它通过在系统的频域响应函数上引入一个参数μ来权衡系统的强鲁棒性和性能指标。
滑模控制是一种通过引入滑模面的方式来实现鲁棒控制的方法，它通过在系统状态空间中引入一个滑模面来使系统的状态跟踪和扰动抑制的能力得到保证。
控制系统中的稳定性分析控制系统是现代工业生产中不可或缺的一部分，它可以通过传感器采集实时数据、通过控制器对数据进行处理，进而控制被控对象的运动或状态，达到控制目的。
在控制系统中，稳定性是最基本也是最重要的性能之一，而稳定性分析是控制系统的重要组成部分。
本文将围绕控制系统中的稳定性分析进行阐述。
一、稳定性的定义稳定性是指该系统在输入外部干扰或扰动的影响下，输出的运动状态是否始终保持在某一范围内，没有出现震荡或失稳的现象。
稳定性是控制系统的最基本的性能之一，是控制系统能否正常工作的基础。
二、控制系统中的稳定性类型根据控制系统的输出，控制系统的稳定性被分为两个主要类型：渐进稳定和瞬态稳定。
1. 渐进稳定渐进稳定是指控制系统在受到外界扰动后输出逐渐趋于稳定的情况。
在控制系统中，一个标准的渐进稳定系统应该满足以下三个条件：（1）系统输出必须有界；（2）当外界干扰为零时系统输出应该收敛于一个固定的值；（3）系统必须不具有周期性行为。
2. 瞬态稳定瞬态稳定是指控制系统在受到外界干扰后，输出通过系统自身调节能够在短时间内恢复到初始状态。
对于瞬态稳定的控制系统，在外界扰动干扰之后，系统应该在一定的时间范围内就能够恢复到稳态，并不受外界扰动的影响。
三、稳定性分析方法1. 时域分析法时域方法是根据系统传递函数展开的分析方法，它可以通过对系统传递函数进行分析，从而得出系统的稳定性状态。
时域方法的主要思路是，将系统的传递函数加上一个扰动，观察系统的反应，并根据系统的反应进行分析。
2. 频域分析法频域方法是根据系统的频率特性展开的分析方法，它可以通过对系统在不同频率下的响应进行分析，从而得出系统的稳定性状态。
频域方法的核心思想是，根据系统的传递函数得到其频率响应，然后通过求解系统的幅频特性曲线和相频特性曲线，来判断系统的稳定性情况。
四、稳定性分析技术1. 极点分析法极点分析法是一种基于控制理论的分析方法，它可以将系统的传递函数分解为多个一次项的乘积，然后分析每个一次项的为稳定极点，找出系统的稳定性状况。
控制系统的稳定性分析与设计控制系统的稳定性是控制工程中最为重要的一个参数之一。
一个稳定的控制系统能够使得系统在经过一定的时间后回到原点，而不会发生不可控的偏差，从而保证控制效果的稳定性和可靠性。
本文将从系统稳定性的原理和方法、设计方法及案例等方面探讨控制系统的稳定性分析与设计。
一、系统稳定性的原理和方法1. 系统稳定性的定义系统稳定性指的是系统在外界干扰或参数变化的作用下，回应输出信号与输入信号之间的关系是否稳定。
即在一定时间内，控制系统确保输出值能够跟随输入值的变化，而不会发生不可控的震荡或失控的情况。
2. 系统稳定性的判据良好的系统稳定性需要满足以下条件：（1）经过一定时间后，系统从任何初始状态转移到平衡状态；（2）平衡状态具有稳定性，即系统在发生一定幅度的干扰时，需要在一定时间内回复到原平衡状态；（3）平衡状态的稳定性受到系统参数变化、外界环境变化等多种因素的影响，但是通过合理的调节和控制，使得系统在变化后仍能保持稳定。
3. 系统稳定性的分析方法（1）指标法：它是利用特定的指标量来描述系统的稳定状态，比如阻尼系数、频率响应等。
（2）相关函数法：它是利用系统的特性函数或者频率响应函数来描述系统的稳定性。
（3）传递函数法：传递函数描述输入信号与输出信号之间的关系，可以通过传递函数的特性分析系统的稳定性。
（4）极点分布法：分析系统的极点分布情况，确定系统的极点位置以及极点位置对系统稳定性的影响。
二、控制系统的稳定性设计方法1. PID控制器的设计方法PID控制器是目前使用最为广泛的控制器，它可以通过调节比例系数、积分系数和微分系数来达到控制系统的稳定性。
在进行PID控制器的设计时，需要进行以下步骤：（1）确定控制系统的传递函数；（2）确定控制系统的目标响应曲线；（3）通过目标响应曲线和传递函数设计出PID控制器；（4）进行仿真或实验验证控制系统的稳定性。
2. 模糊控制器的设计方法模糊控制器是一种基于模糊推理的控制器，它可以通过调节模糊逻辑的输入变量和输出变量来达到不同的控制效果。
控制系统稳定性分析引言控制系统是一种通过控制输入信号以达到预期输出的系统。
在实际应用中，控制系统的稳定性是非常重要的，因为它直接关系到系统的可靠性和性能。
本文将介绍控制系统稳定性分析的基本概念、稳定性判据以及常见的稳定性分析方法。
基本概念在控制系统中，稳定性是指系统的输出在输入信号发生变化或扰动时，是否能够以某种方式趋向于稳定的状态，而不产生超调或振荡。
在进行稳定性分析之前，我们需要了解几个重要的概念。
稳定性定义对于一个连续时间的线性时不变系统，如果对于任意有界输入信号，系统的输出始终有界，则称该系统是稳定的。
换句话说，稳定系统的输出不会发散或趋向于无穷大。
极点（Pole）系统的极点是指其传递函数分母化简后得到的方程的根。
极点的位置对系统的稳定性有很大的影响，不同的极点位置可能使得系统的稳定性不同。
范围稳定性（Range Stability）当输入信号有界时，系统的输出也保持有界，即系统是范围稳定的。
渐进稳定性（Asymptotic Stability）当输入信号趋向于有界时，系统的输出也趋向于有界，即系统是渐进稳定的。
稳定性判据稳定性判据是用来判断控制系统是否稳定的方法或准则。
常见的稳定性判据有：Routh-Hurwitz判据、Nyquist判据以及Bode稳定判据。
Routh-Hurwitz判据Routh-Hurwitz稳定性判据是一种基于极点位置的方法。
具体步骤如下：1.根据系统的传递函数确定极点。
2.构造Routh表。
3.根据Routh表的符号判断系统的稳定性。
Nyquist判据Nyquist稳定性判据是一种基于频率响应的方法。
具体步骤如下：1.根据系统的传递函数绘制频率响应曲线。
2.根据频率响应曲线的特征判断系统稳定性。
Bode稳定判据Bode稳定判据是一种基于系统的幅频特性和相频特性的方法。
具体步骤如下：1.根据系统的传递函数绘制Bode图。
2.根据Bode图的特征判断系统稳定性。
稳定性分析方法除了以上的稳定性判据外，还有一些常用的稳定性分析方法可以应用于控制系统的稳定性分析。
控制系统的稳定性分析实验报告一、实验目的1.了解控制系统的稳定性分析方法。
2.通过实验，掌握系统稳态误差、系统阻尼比、系统根轨迹等稳态分析方法。
3.掌握控制系统的稳定性分析实验步骤。
二、实验原理1.系统稳态误差分析系统稳态误差是指系统在达到稳态时，输出与输入之间的偏差。
对于稳态误差的分析，可以采用开环传递函数和闭环传递函数进行分析。
开环传递函数：G(s)闭环传递函数：G(s)/(1+G(s)H(s))其中，H(s)为系统的反馈环节，G(s)为系统的前向传递函数。
稳态误差可以分为静态误差和动态误差。
静态误差是指系统在达到稳态时，输出与输入之间的偏差；动态误差是指系统在达到稳态时，输出与输入之间的波动。
2.系统阻尼比分析系统阻尼比是指系统在达到稳态时，振荡的阻尼程度。
阻尼比越大，系统越稳定；阻尼比越小，系统越不稳定。
系统阻尼比的计算公式为：ζ=1/(2ξ)其中，ξ为系统的阻尼比，ζ为系统的阻尼比。
3.系统根轨迹分析系统根轨迹是指系统的极点随着控制参数变化而在复平面上的轨迹。
根轨迹分析可以用来判断系统的稳定性和性能。
系统的根轨迹可以通过以下步骤进行绘制：（1）确定系统的传递函数G(s)（2）将G(s)写成标准形式（3）计算系统的极点和零点（4）绘制系统的根轨迹三、实验步骤1.系统稳态误差分析实验（1）将系统的开环传递函数和闭环传递函数写出。
（2）通过实验，测量系统的静态误差和动态误差。
（3）根据静态误差和动态误差的测量结果，计算系统的稳态误差。
2.系统阻尼比分析实验（1）通过实验，测量系统的振荡频率和衰减周期。
（2）根据振荡频率和衰减周期的测量结果，计算系统的阻尼比。
3.系统根轨迹分析实验（1）将系统的传递函数写成标准形式。
（2）计算系统的极点和零点。
（3）绘制系统的根轨迹，并根据根轨迹的形状，判断系统的稳定性和性能。
四、实验结果分析通过实验，我们可以得到系统的稳态误差、阻尼比和根轨迹等数据。
根据这些数据，我们可以分析系统的稳定性和性能，并对系统进行优化。
