电子产品组装工艺流程电子产品组装工艺流程一、工艺准备阶段1.确定产品设计方案：根据市场需求和用户需求，确定电子产品的功能和外观设计方案。
2.制作工艺流程图：根据产品设计方案，制作电子产品组装工艺流程图，明确各个工序的顺序和要求。
3.采购零部件：根据产品设计方案和工艺流程图，采购所需的零部件，确保零部件的质量和供应的稳定性。
4.组织生产场地：根据产品设计方案和工艺流程图，组织生产场地的布置和装饰，确保生产环境的整洁和安全。
二、工艺试制阶段1.制作样机：根据产品设计方案，制作样机，进行功能测试和外观评估。
对于存在不足之处，及时进行修改和优化。
2.调试工艺流程：根据样机的制作经验，对工艺流程进行调试，确定每个工序的操作方法和工艺参数。
3.培训操作人员：对工艺流程熟悉的主要操作人员进行培训，使其掌握组装技术和质量控制技能。
三、正式生产阶段1.电路板组装：首先，将电路板放入自动贴片机中，通过自动贴片机完成贴片工作。
然后，通过手工焊接或波峰焊接工艺，将其他不适于自动贴片机的元器件焊接到电路板上。
2.组装外壳：将电路板放入外壳中，根据工艺要求，使用螺丝固定外壳和电路板，确保电子产品的机械强度和结构稳定性。
3.安装显示屏和按键：根据产品设计方案和工艺流程图，将显示屏和按键安装到外壳上。
确保显示屏和按键的位置准确、安装稳固。
4.连接线材：根据工艺要求，使用连接线材将各个部件连接到电路板上。
确保连接线材的安全可靠，避免短路和断路现象的发生。
5.进行功能测试：对组装完成的电子产品进行功能测试，确保产品的各项功能正常运行，满足设计要求。
6.进行质量检验：对组装完成的电子产品进行质量检验，检查外观、尺寸、焊接质量等方面是否符合规定标准。
如发现问题，及时进行修正、更换或返工。
7.进行包装和入库：对符合质量要求的电子产品进行包装，然后入库备货或发货。
四、质量控制阶段1.建立质量控制制度：根据产品的特点和工艺流程，建立相应的质量控制制度，确保产品质量的稳定性和可靠性。
电子产品的组装流程与质量控制在现代科技飞速发展的时代，电子产品已经成为人们生活中不可或缺的一部分。
从手机到电脑，从电视到家电，电子产品无处不在。
然而，对于普通消费者来说，很少有人知道电子产品是如何制造的。
本文将探讨电子产品的组装流程以及质量控制问题，以帮助读者更好地了解电子产品的制作过程。
一、组装流程1. 零部件采购电子产品的组装过程首先需要进行零部件的采购。
这些零部件包括芯片、电路板、显示屏、电池等等。
厂商会根据产品的需求和规格，选择合适的供应商，并与供应商进行合作。
2. 零部件检验在零部件到达生产线之前，通常都需要进行检验。
检验的目的是确保零部件的质量符合要求，以避免后续生产过程中出现问题。
常见的检验手段包括外观检查、功能测试等等。
3. 组装工序组装工序是电子产品制造的核心环节。
工人根据产品的设计图纸以及工艺流程，将各个零部件按照一定的顺序进行组装。
组装过程中需要使用各种专业工具和设备，如焊接机、螺丝刀等等。
4. 调试与测试组装完成后，产品需要进行调试与测试。
通过调试，可以确保产品的各个功能正常运行。
而测试则可以验证产品在各种情况下的稳定性和可靠性。
5. 包装与出厂最后一步是产品的包装与出厂。
厂商会根据产品的不同特性和市场需求，选择合适的包装方式。
包装的目的是保护产品，同时也可以提升产品的形象和品质。
二、质量控制电子产品的质量对于消费者来说至关重要。
一个质量差的产品可能会带来安全隐患、性能问题和使用寿命缩短等一系列问题。
因此，质量控制成为了电子产品制造过程中不可或缺的部分。
1. 原材料检验首先是原材料的检验。
在采购零部件之前，可以要求供应商提供相关的质量证书和检测报告。
对于重要零部件，如电池和芯片等，还可以进行抽样测试或全面性能检验。
2. 在线检查在组装过程中，需要进行多个环节的在线检查。
例如，焊接环节需要检查焊点的质量；装配环节需要检查零部件的正确性和完整性。
这些检查可以及时发现问题并进行调整。
电子装配工艺流程电子装配工艺流程是指将电子元器件按照一定的步骤和方法组装在电子产品中的工作流程。
它是保证电子产品质量的重要环节，也是提高生产效率的关键。
下面将介绍电子装配工艺流程的一般步骤和注意事项。
一、准备工作1. 将所需的电子元器件准备齐全，并根据工艺要求进行分类和分组；2. 准备好所需的工具和设备，如焊接工具、测试仪器等；3. 根据产品要求准备好相关的生产工艺文件，如装配图、装配工艺流程等。
二、组装工艺1. 首先，将电子元器件按照装配图上的要求进行布局，确保元器件的互相连接正确；2. 使用焊接工具将元器件焊接在电路板上，注意焊接温度和时间的控制，以避免焊接不良造成的故障；3. 进行电路板的测试，包括功能测试、性能测试等，以确保电路板的正常工作；4. 将已经焊接好的电路板与其他部件进行装配，如连接输入输出端子、安装电池等；5. 进行整机装配，将各个部件组装到机壳中，并进行连接和固定。
三、测试与调试1. 对电子产品进行全面的测试和调试，包括功能测试、老化测试、环境适应性测试等；2. 根据测试结果，分析和处理测试中发现的问题，并进行必要的调整和修复；3. 对修复后的电子产品再次进行测试，确保问题得到解决，产品性能稳定。
四、包装与出货1. 对已经完成测试的电子产品进行清洁和防尘处理；2. 根据产品要求，进行包装和标识，确保产品不损坏、易于搬运和运输；3. 进行最后的质量检验，确认产品符合标准，并进行出货。
在整个电子装配工艺流程中，需要注意以下事项：1. 根据产品要求和相关标准，进行严格的质量控制，确保每一道工序的质量；2. 做好记录和追溯，将每一道工序和每个工人的操作记录下来，以便进行质量追溯和问题处理；3. 定期对工艺流程进行评估和改进，及时消除潜在问题，提高生产效率和产品质量；4. 在整个装配过程中，要注意防止静电的产生和积累，以避免对电子元器件的损坏。
通过上述的电子装配工艺流程的步骤和注意事项，产品最终能够稳定的达到要求的质量和性能，这对于提高生产效率和提升产品竞争力具有重要意义。

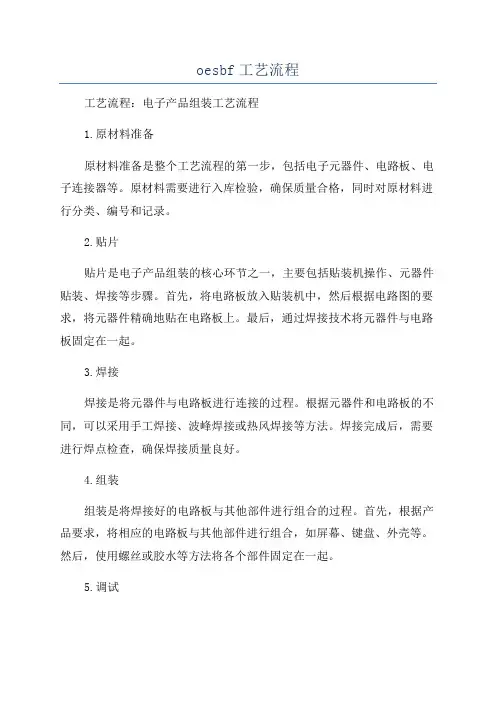

oesbf工艺流程工艺流程：电子产品组装工艺流程1.原材料准备原材料准备是整个工艺流程的第一步，包括电子元器件、电路板、电子连接器等。
原材料需要进行入库检验，确保质量合格，同时对原材料进行分类、编号和记录。
2.贴片贴片是电子产品组装的核心环节之一，主要包括贴装机操作、元器件贴装、焊接等步骤。
首先，将电路板放入贴装机中，然后根据电路图的要求，将元器件精确地贴在电路板上。
最后，通过焊接技术将元器件与电路板固定在一起。
3.焊接焊接是将元器件与电路板进行连接的过程。
根据元器件和电路板的不同，可以采用手工焊接、波峰焊接或热风焊接等方法。
焊接完成后，需要进行焊点检查，确保焊接质量良好。
4.组装组装是将焊接好的电路板与其他部件进行组合的过程。
首先，根据产品要求，将相应的电路板与其他部件进行组合，如屏幕、键盘、外壳等。
然后，使用螺丝或胶水等方法将各个部件固定在一起。
5.调试调试是组装完成后的重要环节，主要是检查产品的功能和性能是否正常。
通过连接电源，对产品进行开机测试，检查电路板、元器件和其他部件的工作状态。
如果发现问题，需要进行修复或更换。
6.清洗清洗是为了去除组装过程中产生的污垢和残留物，保证产品的外观和质量。
使用清洗剂和清洗设备对产品进行清洗，确保产品表面干净无尘。
7.包装包装是将产品放入适当的包装盒或袋中，保护产品不受损坏。
根据产品的特性和尺寸，选择合适的包装材料，并进行标识、封装和打包。
8.成品入库成品入库是将已包装好的产品存放到仓库中，等待出货。
在入库前，需要对产品进行检查，确保产品质量符合要求，并进行记录和编号。
以上是电子产品组装的工艺流程，包括原材料准备、贴片、焊接、组装、调试、清洗、包装和成品入库等环节。
每个环节都需要严格操作，并进行质量检查，以确保产品的质量和性能达到标准要求。
电子产品的组装与调试工艺组装技术是将电子零件和部件按设计要求装成整机的多种技术的综合，是电子产品生产构成中极其重要的环节。
调试则是按照产品设计要求实现产品功能和优化的过程。
掌握安装技术工艺知识和调试技术对电子产品的设计、制造、使用和维修都是不可缺少的。
组装是将电子零部件按要求装接到规定的位置上，既要实现电气性能安全可靠又要保证经久耐用。
安装质量不仅取决于工艺设计，很大程度上也依赖于操作人员技术水平和装配技能。
不同的产品，不同的生产规模对组装的技术要求是各不相同的，但基本要求是相同的。
1.安全使用电子产品组装，安全是首要大事。
不良的装配不仅影响产品性能，而且造成安全隐患。
2.不损伤产品零部件组装时由于操作不当，不仅可能损坏所安装的零件，而且还会殃及相邻零部件。
例如装瓷质波段开关时，紧固力过大造成开关变形失效；画板上装螺钉时，螺丝刀滑出擦伤面板带集成电路折弯管脚等。
3.保证电气性能电器连接的导通与绝缘，接触电阻和绝缘电阻都和产品性能、质量紧密相关。
假如某设备电源输出线，安装者未按规定将导线绞合镀锡而直接装上，从而导致一部分芯线散出，通电检验和初期工作都正常，但由于局部电阻大而发热，工作一段时间后，导线及螺钉氧化，进而接触电阻增大，结果造成设备不能正常工作。
4.保证机械强度产品组装中要考虑到有些零部件在运输、搬动中受机械振动作用而受损的情况。
例如一只安装在印制板上的带散热片的三极管，仅靠印制板上焊点就难以支持较重散热片的作用力。
又如，变压器靠自攻螺钉固定在塑料壳上也难保证机械强度。
5.保证传热、电磁屏蔽要求某些零部件安装时必须考虑传热或电磁屏蔽的问题。
如图3-1所示，在功率管上装散热片，由干紧固螺钉不当，造成功率管与散热片贴合不良，影响散热。
又如图3-2所示金属屏蔽盒，由于有接缝，降低了屏蔽效果。
如果安装时在接缝中衬上导电衬垫，就可保证屏蔽性能。
图3-1 贴合不良图图3-2 屏蔽盒示意图3.2.3 常用组装方法电子整机装配过程中，需要把有关的元器件、零部件等按设计要求安装在规定的位置上，并实现电气连接和机械连接。
连接方式是多样的，有焊接，压接、绕接等。
在这些连接中有的是可拆的（拆散时不会损伤任何零部件），有的是不可拆的。
1.焊接装配焊接装配方法主要应用于元器件和印制板之间的连接、导线和印制板之间的连接以及印制板与印制板之间的连接。
其优点在于电性能良好、机械强度较高、结构紧凑，缺点是可拆性较差。
2.压接装配压接分冷压接与热压接两种，目前以冷压接使用较多。
压接是借助较高的挤压力和金属位移，使连接器触脚或端子与导线实现连接。
压接使用的工具是压接钳。
将导线端头放入压接触脚或端头焊片中用力压紧即获得可靠的连接。
压接触脚和焊片是专门用来连接导线的器件，有多种规格可供选择，相应的也有多种专用的压接钳。
压接技术的特点是：操作简便，适应各种环境场合，成本低、无任何公害和污染。
存在的不足之处是：压接点的接触电阻较大，因操作者施力不同，质量不够稳定，因此很多按点不能用压接方法。
3.绕接装配绕接是将单股芯线用绕接枪高速绕到带棱角（棱形、方形或矩形）的接线柱上的电气连接方法。
由于绕接枪的转速很高（约3000r／min，对导线的拉力强，使导线左接线柱的棱角上产生强压力和摩擦，并能破坏其几何形状，出现表面高温而使两金属表面原子相互扩散产生化合物结晶，绕接示意如图3-3所示。
绕接方式有两种：绕接和捆接，如图3- 4所示。
图3-3 绕接示意图图3-4 绕接的两种方法绕接用的导线一般采用单股硬匣绝缘线，芯线直径为0.25㎜～1.3㎜。
为保证连接性能良好，接线柱最好镀金或镀银，绕接的匝数应不少于5圈（一般在5圈～8圈）。
绕接与锡焊相比有明显的特点：可靠性高、失效率接近七百万分之一，无虚、假焊；接触电阻小，只有 1 毫欧姆，仅为锡焊的1／10 ；抗震能力比锡焊大40倍；无污染，无腐蚀；无热损伤；成本低、操作简单，易于熟练掌握。
其不足之处是；导线必须是单芯线；接线柱必须是特殊形状、导线剥头长、需要专用设备等。
因而绕接的应用还有一定的局限性。
目前，绕接主要应用在大型高可靠性电子产品的机内互连中。
4.胶接装配用胶粘剂将零部件粘在一起的安装方法称为胶接。
胶接属干不可拆卸连接，其优点是工艺简申，不需专用的卫艺设备，生产效率高、成本低。
它能取代机械紧固方法，从而减轻质量。
在电子设备的装联中，胶接广泛用于小型元器件的固定和不便于螺纹装配、铆接装配的零件的袋配，以及防止螺纹松动和有气密性要求的场合。
胶接质量的好坏主要取决于工艺操作规程和胶粘剂的性能是否正确。
（1）胶接的一般工艺过程胶接一般要经过表面处理、胶粘剂的调配、涂胶、固化、清理和胶缝检查几个工艺过程。
为了保证胶接质量，应严格按照各步工艺过程的要求去做。
（2）几种常用的胶粘剂①聚氯乙烯胶，又称呋哺化西林胶，是用四氢呋哺作溶剂，加聚氯乙烯材料配制而成，有毒、易燃。
用于塑料与金属、塑料与木材、塑料与塑料的胶接。
聚氯乙烯胶在电子设备的生产中，主要用于将塑料绝缘导线粘接成线扎和粘接产品包装铝内的泡沫塑料。
其胶接工艺特点是固化快，不需加压加热。
②环氧树脂胶，是以环氧树脂为主，加入填充剂配制而成的胶粘剂。
③222互厌氧性密封胶，是以甲基丙烯酯为主的胶粘剂，是低强度胶，用于需拆卸早部件的锁紧和密封。
它具有定位固连速度快，渗透性好，有一定的胶接力和密封性，拆除后不影响胶接件原有性能等特点。
除了以上介绍的几种胶粘剂外，坯有其他许多各种性能的胶粘剂，如：导电胶、导磁胶、导热胶、热熔胶、压敏胶等，此处不再详述。
3.2.4 其他组装方法表面安装技术是将电子元器件直接安装在印制电路板或其他基板导电表面的装接技木。
在电子工业生产中，SM实际是包括表面安装元件（SMC），表面安装器件（MID），表面安装印制电路板（SMB），普通混装印制电路板（PCB），点粘合剂，涂焊锡膏，元器件安装设备，焊接以及测试等技术在内的一整套完整的工艺技术的统称。
SMT涉及材料，化工、机械、电子等多学科、多领域，是一种综合性的高新技术。
1.SMT主要优点（1）高密集。
SMC、SMD的体积只有传统元器件的l／3～l／10左右，可以装在PCB 的网面，有效利用了印制板的面积、减轻了电路板的质量。
一般采用了SMT后可使电子产品的体积缩小40％～60％，质量减少60％～80％。
（2）高可靠。
SMC和SMD无引线或引线狠短、质量小，因而抗震能力强，焊点失效率可比传统安装至少降低了一个数量级，大大提高产品可靠性。
（3）高性能。
SMT密集安装减小了电磁干扰和射频干扰，尤其高频电路中减小了分布参数的影响，提高了信号传输速度，改善了高频特性，使整个产品性能提高。
（4）高效率。
SMT更适合自动化大规模生产。
采用计算机集成制造系统（CIMS）可使整个生产过程高度自动化，将生产效率提高到新的水平。
（5）低成本。
SMT使PCB面积减小，成本降低；无引线和短引线使SMD、SMC成本降低，安装中省去了引线成型、打弯、剪线的工序；频率特性提高，减少了调试费用；焊点可靠性提高，减小了调试和维修成本。
一般情况下采用SMT后可使产品总成本下降30％以上。
2.主要问题（1）表面安装元器件目前尚无统一标准，品种不齐全，因而使用不便，价格较高。
（2）技术要求高。
如元器件吸潮引起装配时元器件裂损，结构件热膨胀系数差异导致的焊接开裂，组装密度大而产生的散热问题复杂等。
（3）初始投资大。
生产设备结构复杂，设计技术面宽，费用昂贵。
SMT表面贴装技术将在以后的章节中具体讲解，这里只作简单介绍。
3.3 典型零部件安装（一）瓷件、胶木件、塑料件的安装这类零件的特点是强度低，安装时易损，因此要选择合适衬垫和注意紧固力。
安装瓷件和胶木件时要在接触位置加软垫，如橡胶垫、纸垫、软铝垫，决不可使用弹簧垫圈。
塑料件较软，安装时容易变形，应在螺钉上加大外径垫圈，使用自攻螺钉时螺钉旋入深度不小于螺钉直径的2倍。
（二）面板零件安装面板上调节控制所用电位器、波段开关、按插件等通常都是螺纹安装结构。
安装时，一要选用合适的防松垫圈，二要注意保护面板，防止紧固螺母时划伤面板。
（三）功率器件组装功率器件工作时要发热，依靠散热器将热量散发出去，安装质量对传热效率关系重大。
以下三点是安装要点：1.器件和散热器接触面要清洁平整，保证接触良好。
2.接触面上加硅脂。
3.两个以上螺钉安装时要对角线轮流紧固，防止贴合不良。
（四）集成电路插装集成电路在大多数应用场合都是直接焊装到PCB上，但不少产品为调整、升级、维修方便常采用插装的方式，如计算机中的CPU、ROM、RAM及工控产品中的EPROM、CPU及I / O 电路，这些集成电路大都是大规模或超大规模电路，引线较多，插装时稍有不慎，就有损坏IC 的危险。
以下三项是插装要点。
1. 防静电。
大规模IC大都采用CMOS工艺，属电荷敏感器件，而人体所带静电有时可高达千伏。
标准工作环境应用防静电系统。
一般情况下也尽可能使用工具夹持IC，而且通过触摸大件金属体（如水管，机箱等）方式释放静电。
2. 对方位。
无论何种IC插入时都有方位问题，通常IC插座及IC片子本身都有明确的定位标志，但有些封装定位标志不明显，须查阅说明书。
3. 均施力。
对准方位后要仔细让每一引线都与插座一一对应，之后均匀施力将IC 插入，此外还要注意：（1）对DIP封装IC，一般新器件引线间距都大于插座间距，可用平口钳或手持在金属平面上仔细校正。
（2）对PCA型IC，现在有“零插拔力”插座，通过插座上夹紧机构容易使引线加紧和松开。
已有厂商生产专用IC插拔器，给装配工作带来方便。
3.4 印制电路板的组装印制电路板在整机结构中由于具有许多独特的优点而被大量地使用，因此当前电子设备组装是以印制电路板为中心展开的，印制电路板的组装是整机组装的关键环节。
通常把不装载元件的印制电路板叫做印制基板，它的主要作用是作为元器件的支撑体，利用基板上的印制电路，通过焊接把元器件连接起来。
同时它还有利于板上元器件的散热。
印制基板的两侧分别叫做元件面和焊接面。
元件面安装元件，元件的引出线通过基板的插孔，在焊接面的焊盘处通过焊接把线路连接起来。
3.4.1 元器件安装的技术要求电子元器件种类繁多，外形不同，引出线也多种多样，所以，印制电路板的组装方法也就有差异，必须根据产品结构的特点、装配密度、产品的使用方法和要求来决定。
1.元器件的标志方向应按照图纸规定，安装后能看清元件上的标志。
著装配图上没有指明方向，则应使标记向外易于辨认，并按从左到右、从下到上的顺序读出。
2.元器件的极性不得装错，安装前应套上相应的套管。
3.安装高度应符合规定要求，同一规格的元器件应尽量安装在同一高度上。
4.安装顺序一般为先低后高，先轻后重，先易后难，先一般元器件后特殊元器件。
