电子产品装配与调试理论试题一

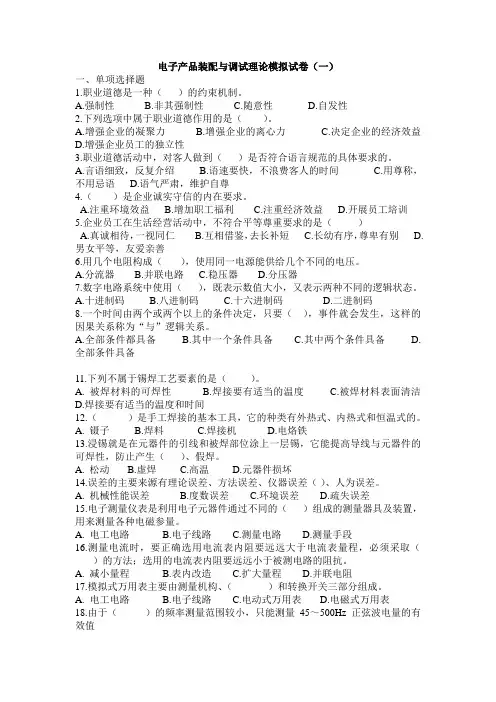

电子产品装配与调试理论模拟试卷（一）一、单项选择题1.职业道德是一种（）的约束机制。

A.强制性B.非其强制性C.随意性D.自发性2.下列选项中属于职业道德作用的是（）。

A.增强企业的凝聚力B.增强企业的离心力C.决定企业的经济效益D.增强企业员工的独立性3.职业道德活动中，对客人做到（）是否符合语言规范的具体要求的。

A.言语细致，反复介绍B.语速要快，不浪费客人的时间C.用尊称，不用忌语D.语气严肃，维护自尊4.（）是企业诚实守信的内在要求。

A.注重环境效益B.增加职工福利C.注重经济效益D.开展员工培训5.企业员工在生活经营活动中，不符合平等尊重要求的是（）A.真诚相待，一视同仁B.互相借鉴，去长补短C.长幼有序，尊卑有别D.男女平等，友爱亲善6.用几个电阻构成（），使用同一电源能供给几个不同的电压。

A.分流器B.并联电路C.稳压器D.分压器7.数字电路系统中使用（），既表示数值大小，又表示两种不同的逻辑状态。

A.十进制码B.八进制码C.十六进制码D.二进制码8.一个时间由两个或两个以上的条件决定，只要（），事件就会发生，这样的因果关系称为“与”逻辑关系。

A.全部条件都具备B.其中一个条件具备C.其中两个条件具备D.全部条件具备11.下列不属于锡焊工艺要素的是（）。

A. 被焊材料的可焊性B.焊接要有适当的温度C.被焊材料表面清洁D.焊接要有适当的温度和时间12.（）是手工焊接的基本工具，它的种类有外热式、内热式和恒温式的。

A. 镊子B.焊料C.焊接机D.电烙铁13.浸锡就是在元器件的引线和被焊部位涂上一层锡，它能提高导线与元器件的可焊性，防止产生（）、假焊。

A. 松动B.虚焊C.高温D.元器件损坏14.误差的主要来源有理论误差、方法误差、仪器误差（）、人为误差。

A. 机械性能误差B.度数误差C.环境误差D.疏失误差15.电子测量仪表是利用电子元器件通过不同的（）组成的测量器具及装置，用来测量各种电磁参量。

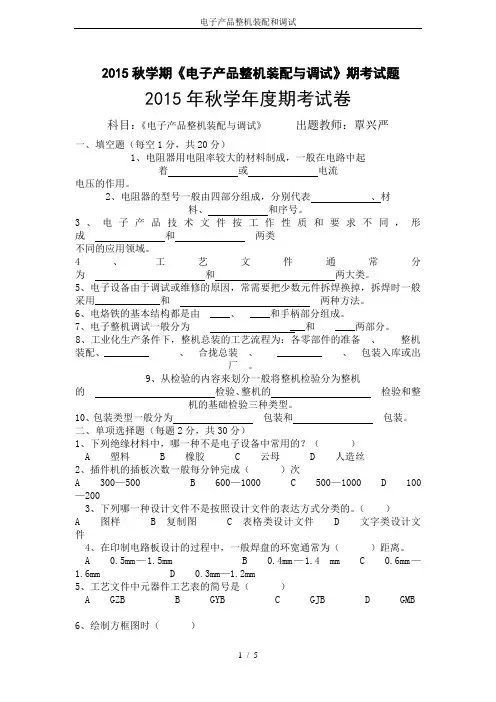

2015秋学期《电子产品整机装配与调试》期考试题2015年秋学年度期考试卷科目：《电子产品整机装配与调试》出题教师：覃兴严一、填空题（每空1分，共20分）1、电阻器用电阻率较大的材料制成，一般在电路中起着或电流电压的作用。

2、电阻器的型号一般由四部分组成，分别代表、材料、和序号。

3、电子产品技术文件按工作性质和要求不同，形成和两类不同的应用领域。

4、工艺文件通常分为和两大类。

5、电子设备由于调试或维修的原因，常需要把少数元件拆焊换掉，拆焊时一般采用_____________和两种方法。

6、电烙铁的基本结构都是由____、____和手柄部分组成。

7、电子整机调试一般分为___和____两部分。

8、工业化生产条件下，整机总装的工艺流程为：各零部件的准备、整机装配、_________ 、合拢总装、_________ 、包装入库或出厂。

9、从检验的内容来划分一般将整机检验分为整机的检验、整机的检验和整机的基础检验三种类型。

10、包装类型一般分为包装和包装。

二、单项选择题（每题2分，共30分）1、下列绝缘材料中，哪一种不是电子设备中常用的？（）A 塑料B 橡胶C 云母D 人造丝2、插件机的插板次数一般每分钟完成（）次A 300—500B 600—1000C 500—1000D 100—2003、下列哪一种设计文件不是按照设计文件的表达方式分类的。

（）A 图样B 复制图C 表格类设计文件D 文字类设计文件4、在印制电路板设计的过程中，一般焊盘的环宽通常为（）距离。

A 0.5mm—1.5mmB 0.4mm—1.4 mmC 0.6mm—1.6mm D 0.3mm—1.2mm5、工艺文件中元器件工艺表的简号是（）A GZB B GYBC GJBD GMB6、绘制方框图时（）A 必须用实线画B 可以用实线和点线画C 可以用实线和虚线画D 可以用实线、点线和虚线画7、整机装配在进入包装前要进行（）。

A 调试B 检验C 高温老化D 装连8、铆装需用（）。

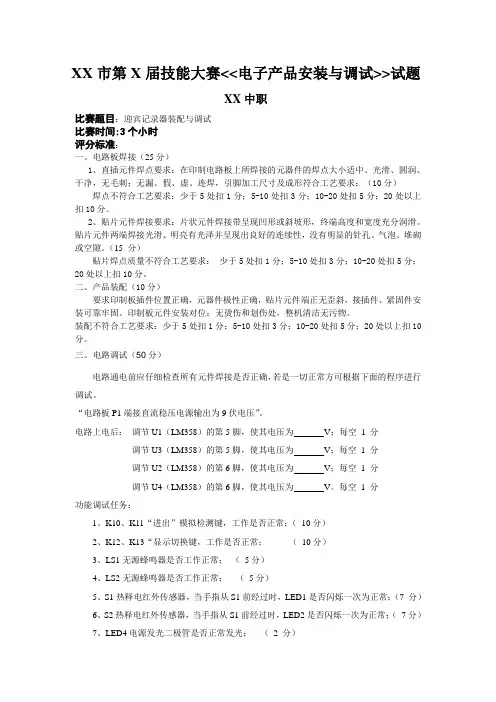

XX市第X届技能大赛<<电子产品安装与调试>>试题XX中职比赛题目：迎宾记录器装配与调试比赛时间:3个小时评分标准：一、电路板焊接（25分）1、直插元件焊点要求：在印制电路板上所焊接的元器件的焊点大小适中、光滑、圆润、干净，无毛刺；无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求；（10分）焊点不符合工艺要求：少于5处扣1分；5-10处扣3分；10-20处扣5分；20处以上扣10分。

2、贴片元件焊接要求：片状元件焊接带呈现凹形或斜坡形，终端高度和宽度充分润滑。

贴片元件两端焊接光滑、明亮有光泽并呈现出良好的连续性，没有明显的针孔、气泡、堆砌或空隙。

（15 分）贴片焊点质量不符合工艺要求：少于5处扣1分；5-10处扣3分；10-20处扣5分；20处以上扣10分。

二、产品装配（10分）要求印制板插件位置正确，元器件极性正确，贴片元件端正无歪斜，接插件、紧固件安装可靠牢固。

印制板元件安装对位：无烫伤和划伤处，整机清洁无污物。

装配不符合工艺要求：少于5处扣1分；5-10处扣3分；10-20处扣5分；20处以上扣10分。

三、电路调试（50分）电路通电前应仔细检查所有元件焊接是否正确，若是一切正常方可根据下面的程序进行调试。

“电路板P1端接直流稳压电源输出为9伏电压”。

电路上电后：调节U1（LM358）的第5脚，使其电压为V；每空1 分调节U3（LM358）的第5脚，使其电压为V；每空1 分调节U2（LM358）的第6脚，使其电压为V；每空1 分调节U4（LM358）的第6脚，使其电压为V。

每空1 分功能调试任务：1、K10、K11“进出”模拟检测键，工作是否正常；（10分）2、K12、K13“显示切换键，工作是否正常；（10分）3、LS1无源蜂鸣器是否工作正常；（5分）4、LS2无源蜂鸣器是否工作正常；（5分）5、S1热释电红外传感器，当手指从S1前经过时，LED1是否闪烁一次为正常；（7 分）6、S2热释电红外传感器，当手指从S1前经过时，LED2是否闪烁一次为正常；（7分）7、LED4电源发光二极管是否正常发光；（2 分）四、职业与安全意识（考生的工作环境）（ 5 分）1、每位选手必须尊重赛场工作人员，保持工位的环境卫生，在工作任务过程中，违反操作规程影响他人比赛的，由裁判员视情节扣分。

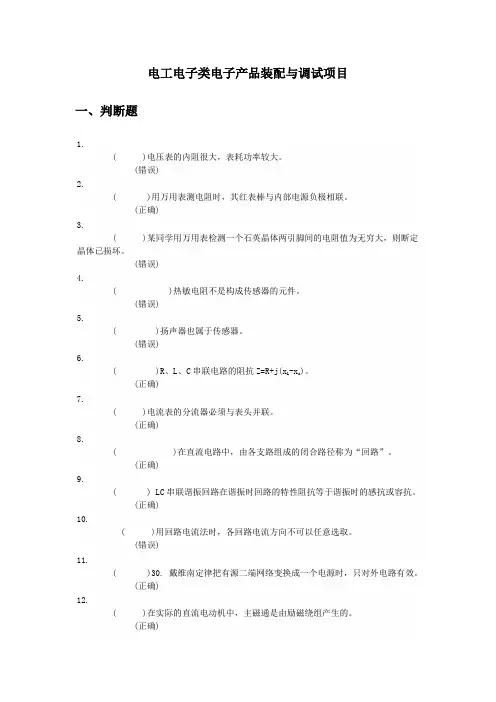

电工电子类电子产品装配与调试项目一、判断题1.( )电压表的内阻很大，表耗功率较大。

(错误)2.( )用万用表测电阻时，其红表棒与内部电源负极相联。

(正确)3.( )某同学用万用表检测一个石英晶体两引脚间的电阻值为无穷大，则断定晶体已损坏。

(错误)4.( )热敏电阻不是构成传感器的元件。

(错误)5.( )扬声器也属于传感器。

(错误)6.( )R、L、C串联电路的阻抗Z=R+j(x L-x c)。

(正确)7.( )电流表的分流器必须与表头并联。

(正确)8.( )在直流电路中，由各支路组成的闭合路径称为“回路”。

(正确)9.( ) LC串联谐振回路在谐振时回路的特性阻抗等于谐振时的感抗或容抗。

(正确)10.( )用回路电流法时，各回路电流方向不可以任意选取。

(错误)11.( )30. 戴维南定律把有源二端网络变换成一个电源时，只对外电路有效。

(正确)12.( )在实际的直流电动机中，主磁通是由励磁绕组产生的。

(正确)13.( )并联谐振电路谐振时，其两端的电压最大。

(错误)14.( )LC串联回路处于谐振状态时，电感上的电压与电容上的电压大小相等、方向相同。

(错误)15.( )串联负反馈使放大器输入电阻增大，输出电阻减小。

(错误)16.( )LC并联谐振又叫电压谐振。

(错误)17.( )变压器的输出功率总小于其输入功率。

(正确)18.( )串联谐振回路中，回路品质因数Q就等于电感的品质因数。

(错误)19.( )LC谐振回路Q值越小，选择性越好。

(错误)20.( )阻抗变换的意义在于能在电路中传输最大功率。

(正确)21.( )节点电流定律说明了电路中任一处的电流都是连续的。

(正确)22.( )希腊的哲学家泰利斯发现琥珀的摩擦会吸引绒毛或木屑，这种现象称为静电。

(正确)23.( )当若干电阻串联时，整个电路两端的总电压等于各个电阻两端的电压之和。

因此，这种电路又称为分压电路。

(正确)24.( )当若干电阻并联时，整个电路的总电流等于各个电阻支路的电流之和。

《电子产品装配与调试》试题题目：智能楼宇呼叫系统完成时间：4小时工位号：日期：______________________________智能楼宇呼叫系统第一部分电路说明部分一、电路功能概述为适应现代智能化社会，本系统详细的模拟了现代小区楼宇对讲智能化控制系统工作形式，让学生能更直观地了解到楼宇智能化工作流程及原理。

学习自动化控制技术功能。

本系统包含：驻极体拾音电路、LM386音频功放电路、电机正反转控制电路、音乐发生电路、红外对管电路、555振荡电路、LM358比较器电路、键盘控制电路、Nokia5110屏显示电路等，构建一个比较完整的系统。

模块功能介绍：嵌入式程序控制：系统选用STC公司的10系列单片机为主控芯片，用它强大的处理功能操控整个系统的运作流程。

驻极体拾音电路：系统选用驻极体话筒搭建经典拾音电路，将音频信号转为电信号。

LM386音频功放电路：本系统介绍LM386典型功放电路，在用户接通过程中音频放大实现对讲。

电机驱动电路：本系统选用分立元件搭建经典H桥电路，驱动门控电机的正（开门）、反转（开门）动作。

音乐发生电路：系统选用px088a音乐芯片发出24和弦音作为门铃，提示户主客人来访。

红外检测模块：门控电机在开门状态下，利用红外对管检测人已通过后，安全关门动作。

555振荡电路：系统选用NE555方波发生电路驱动发光二极管发光闪烁，提示当前系统工作模式。

LM358模拟硬件开锁电路：系统利用LM358集成运放芯片搭建比较器功能，调试系统工作于不同的模式。

让学生学会比较器的工作原理及其应用。

键盘控制电路：系统选用数字矩阵键盘为输入设备，输入密码或访问房号。

显示模块：系统选用Nokia5110显示屏实现人机通讯，显示当前工作状态。

二、电路原理图及PCB图（见附录）三、元件清单（见附录）四、主要元件功能介绍1.LM386功放：LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

学校：________________ 班级：____________ 姓名：___________ 准考证号：_____________5．安装助听器产品过程中，发现该电路是通过多级放大器放大，问多级放大电路的总放大倍数是各级放大电路放大倍数的（）。

A．和B．差C．积D．商6．调试某调幅无线话筒产品时，用示波器观察第一级共发射极放大电路输出电压和输入电压的波形，在相位上的关系应是（）。

A．同相B．反相C．相差90o D．相位差小于90o7．我们经常用MF47型万用表检测元器件，若测二极管正、反向电阻的方法来判断二极管的好坏，好的管子应为（）。

A．正、反向电阻相等B．正向电阻大，反向电阻小C．反向电阻比正向电阻大很多倍D．正、反向电阻都等于无穷大8．驻极体话筒在用万用表电阻档检测中，对着话筒正面轻轻吹气，阻值随之（），说明性能良好。

A．增大B．变小C．不变D．看不出9．如图所示为助听器电路的输出部分，如没有将耳机插入耳机插座，闭合电源时，则三极管ＶＴ３处于（）状态。

A．放大B．饱和C．截止D．倒置10．企业生产中，经常用“全桥”整流堆代替4个整流二极管，如图所示为其外形，从左至右分别是1、2、3、4脚，它的负载电阻上高电位端应接至（）。

A．1脚B．2脚C.．3脚D．4脚二、填空题（本大题共10小题，每空格1分，共10分）11．2008北京奥运开幕式上，发光二极管唱了主角，半导体数码管就是将发光二极管LED排列成“日”字形状制成的，有___________型和___________型。

12．收音机不响了，检查后发现有一个100欧姆的电阻烧坏了，但手头上只有4个400欧姆的电阻，将它们___________组合就可以代替。

13．万用表测量电压应采用___________连接，测量电流应采用___________连接。

14．以科技、环保、节能为主旋律的时代，声光控节能开关电路应用非常广泛，其关键的声光控元器件是____________和驻极体话筒。

期末考试试卷一一.选择题（1）单选15个，每题1分，共15分。

1、单极型半导体器件是（）。

A、二极管；B、双极型三极管；C、场效应管；D、稳压管。

2、P型半导体是在本征半导体中加入微量的（）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、稳压二极管的正常工作状态是（）。

A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。

4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（）。

A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。

5、PN结两端加正向电压时，其正向电流是（）而成。

A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。

6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（）。

A、放大区；B、饱和区；C、截止区；D、反向击穿区。

7、绝缘栅型场效应管的输入电流（）。

A、较大；B、较小；C、为零；D、无法判断。

8、正弦电流经过二极管整流后的波形为（）。

A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。

9、三极管超过（）所示极限参数时，必定被损坏。

A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数 。

10、若使三极管具有电流放大能力，必须满足的外部条件是（）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。

11、基本放大电路中，经过晶体管的信号有（）。

A、直流成分；B、交流成分；C、交直流成分均有。

12、基本放大电路中的主要放大对象是（）。

A、直流信号；B、交流信号；C、交直流信号均有。

13、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（）。

A、截止失真；B、饱和失真；C、晶体管被烧损。

14、共发射极放大电路的反馈元件是（）。

电子产品装配与调试工试卷（答案卷）单位：姓名：一、填空题（20分）1．在一个电路中，既有电阻的_串联________,又有电阻的___半联________,这种连接方式称混联。

2．一般硅管的门限电压约为_____0。

5______V,锗管约为___0。

1_____V。

希望反向漏电流IR越___小____越好。

3．晶体二极管的核心部分是一个___PN结___,具有_单向导电_性。

晶体三极管的显著特点是具有电流放大 ___作用，可分为型__PNP___和__NPN________型两大类。

4．稳压二极管正常工作时应加_反向_电压，在其电路中必须串接一只_限流电阻___。

5．电阻器阻值单位为Ω，1MΩ= ___1000____KΩ= 1000000__Ω。

6．某电阻的色环为白、棕、红、金，其阻值为 _9100__ Ω。

7．半导体二极管具有 _单向导电__________特性。

8．稳压二极管的作用是 ___稳压_______ 。

9．在电路中，各点的电位与 __参考点________有关，而两点间的电压与这两点的__电位之差_ ______决定。

10．电阻器的标示方法分为直标法______，文字符号法 __，色标法 _。

二、选择题（30分）1.一段导线其阻值为R,若将其从中间对折合并成一条新导线，其阻值为( B )。

A．1/2R B. 1/4R C. 1/8R2.若将一段电阻为R的导线均匀拉长至原来的两倍，则其阻值为( B )。

A. 2R B.4R C.1/2R3.电阻器表面所标志的阻值是( B )。

A.实际值 B.标称值 C.实际值或标称值4.输出直流电源中有脉动的直流成分，则说明( B )不好。

A．整流B.滤波 C.稳压D.放大5.电阻值的偏差有三个等级，I级电阻的阻值误差为( A )A．± 5%B。

±10% C。

±15 %6.电阻的色标法中，当色环个数为五道时，说明( A )。

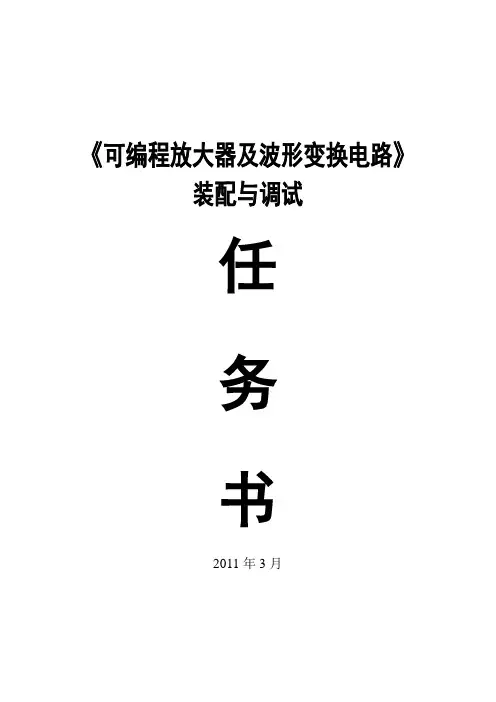

《可编程放大器及波形变换电路》装配与调试任务书2011年3月电子产品装配与调试技能竞赛试题工位号：成绩：装订线说明：本次比赛工作任务共有4项目内容，共100分；由选手在规定的时间内独立完成，完成的时间为240分钟。

安全文明生产要求:仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器设备、工具、工作台，防止出现触电事故。

一、电子产品装配（本大项分3项，第1项5分，第2项15分，第3项10分，共30分）1．元器件选择（本项目5分）要求：根据给出的附图1《可编程放大器及波形变换电路》，在印制电路板焊接和产品安装过程中，正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件。

2．印制电路板焊接（本项目分2小项，第（1）项6分，第（2）项9分，共15分）根据给出的附图1《可编程放大器及波形变换电路》，选择所需要的元器件，把它们准确地焊接在赛场提供的印制电路板上。

其中包括：（1）贴片焊接（2）非贴片焊接要求：在印制电路板上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡；连接器焊接正确，插接正确。

3．电子产品安装（本项目10分）根据给出的附图1《可编程放大器及波形变换电路》，把选取的电子元器件及集成电路正确地装配在赛场提供的印制电路板上。

要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。

二、电子产品功能调试（本项分4小项，第1项3分，第2项5分，第3项12分，第4项5分，共25分）要求：将已经焊接好的《可编程放大器及波形变换电路》电路板，进行调试并实现电路工作正常。

1、电源电路工作正常。

在J1上连接+5V直流电，LED发光，则表示电源加载正确。

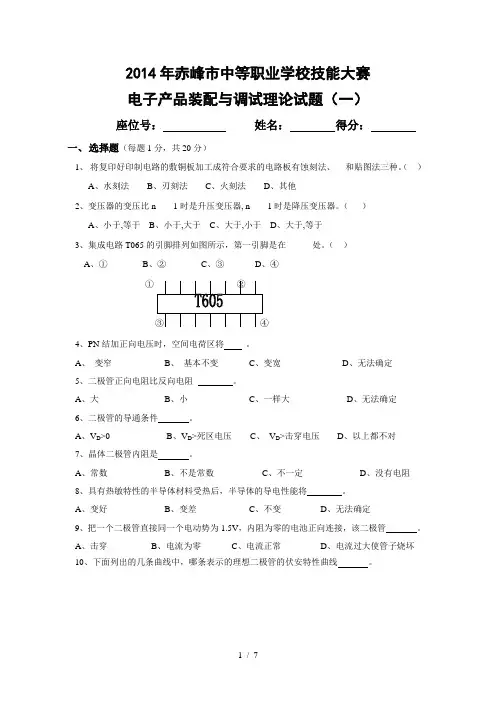

2014年赤峰市中等职业学校技能大赛电子产品装配与调试理论试题（一）座位号：姓名：得分：一、选择题（每题1分，共20分）1、将复印好印制电路的敷铜板加工成符合要求的电路板有蚀刻法、___和贴图法三种。

（）A、水刻法B、刃刻法C、火刻法D、其他2、变压器的变压比n____1时是升压变压器, n____1时是降压变压器。

（）A、小于,等于B、小于,大于C、大于,小于D、大于,等于3、集成电路T065的引脚排列如图所示，第一引脚是在______处。

（）A、①B、②C、③D、④①4、PN结加正向电压时，空间电荷区将。

A、变窄B、基本不变C、变宽D、无法确定5、二极管正向电阻比反向电阻。

A、大B、小C、一样大D、无法确定6、二极管的导通条件。

A、V D>0B、V D>死区电压C、V D>击穿电压D、以上都不对7、晶体二极管内阻是。

A、常数B、不是常数C、不一定D、没有电阻8、具有热敏特性的半导体材料受热后，半导体的导电性能将。

A、变好B、变差C、不变D、无法确定9、把一个二极管直接同一个电动势为1.5V，内阻为零的电池正向连接，该二极管。

A、击穿B、电流为零C、电流正常D、电流过大使管子烧坏10、下面列出的几条曲线中，哪条表示的理想二极管的伏安特性曲线。

11、二极管的反向饱和电流在室温20o C时是5 μA，温度每升高10o C，其反向饱和电流值增大一倍，当温度为30o C时，反向饱和电流值为。

A、5 μAB、10 μAC、20 μAD、30 μA12、将交流电压Ui经单相半波整流电路转换为直流电压Uo的关系是。

A、Uo=UiB、Uo=0.45UiC、Uo=0.5UiD、213、三极管三个极的对地电位分别是-6 V、-3 V、-3.2 V，则该管是。

A、PNP硅管B、NPN锗管C、NPN硅管D、PNP锗管14、NPN型三极管各电极的电位分别为V C=3.3 V，V E=3 V，V B=3.7 V，则该管工作在。

电子产品装配与调试技能竞赛理论试题及答案一、选择题（共5题，每题1分）1、机械调零说法错误的是（）A 机械调零能影响电阻调零B 电阻调零能影响机械调零C 一般机械调零在没受到剧烈震动下不需要反复调零D机械调零不需要用电池2、数字万用表中表示测量直流电压档位是( )A DCAB ACAC ACVD DCV3、电容在电路中用字母（）表示。

A、TB、 CC、LD、H4、普通电阻器的代换原则是（）最好保持一致A、阻值B、功率C、形状D、A和B5、色环电阻排序为橙色—橙色—红色—银色阻值为( )A 3．3KΩ±10℅B 330Ω±10℅C 3．3KΩ±20℅D 330Ω±20℅二、填空题（共5题，每题1分）1、电容器在电子线路中的作用一般概括为：通________ 阻_______。

2、万用表测电阻更换挡位后，必须重新________，以确保测读准确性。

3、用模拟万用表测电阻，指针在Ω刻度线上的读数为98量程选择R×10则电阻值为________。

4、二极管常用色环或色点标示正负极，其中标有色环的一端为_________极。

5、三极管对外引出的电极分别是极、极和极。

三、判断题（共5题每题1分）1、电容器120pF可以写为121。

（）2、万用表测量交直流电流或电压不需要更换档位（）3、A—V—Ω表示测量电流、电压及电阻（）4、黑表笔接三极管的一个引脚，红表笔分别接另外两引脚测电阻时，如果测得电阻都接近无穷大，则黑表笔接的是三极管的基极。

（）5、1MΩ为1000KΩ。

（）四、简答题（共5题，每题1分）简要回答检测二极管极性的步骤？五、写出下列色环电阻的标称值及允许偏差（共5题，每题1分）（1）绿蓝棕金（2）银黑棕白（3）棕紫绿银金（4）金橙紫红（5）蓝、灰、黑、银、金六、写出下列电容器的标称值（共5题，每题1分）（1）6n8（2）103（3）479（4）335J（5）104K一、选择题1、D2、D3、B4、D5、A二、填空题1、交流、直流2、欧姆调零3、980Ω4、负5、基极（b）、集电极（c）、发射极（e）三、判断题1、对2、错3、对4、错5、对四、简答题第一步：选择R×1K档位第二步：欧姆调零第三步：红黑表笔任意接二极管两极，其中摆幅较大的一次为黑表笔接正极，红表笔接负极。
