05年研究生考试武汉科技大学液压传动考研真题下载

二O 一一年招收硕士研究生入学考试试题 考试科目及代码： 液压传动 804 适用专业： 机械电子工程 可使用的常用工具： 无存储功能的计算器、直尺 答题内容写在答题纸上，写在试卷或草稿纸上一律无效考完后试题随答题纸交回。

考试时间3小时，总分值 150 分。

姓名： 报考学科、专业： 准考证号码： 密封线内不要写题
（图一）
如图所示的夹紧回路中，如溢流阀调整压力Py=50×105Pa，。

试分析各情况，回答以下问题？（忽略单向阀的开启压力）当泵的压力为50×105Pa时，工件夹紧后，A、B、C点的压力为多少？
（图二）（图三）。

武汉科技大学2007年硕士研究生入学考试试题（答案）考试科目代码及名称: 459机械原理共页第页说明:1、适用招生专业机械制造及其自动化、机械电子工程、机械设计及理论、车辆工程2、可使用的常用工具：直尺，圆规，计算器3、答题内容写在答题纸上，写在试卷或草稿纸上一律无效。

4、考试时间3小时，总分值150分。

一、选择题（20分）1）平面运动副所提供的约束为 D 。

A.1B.2C.3D.1或22）在图1所示机构中存在 C 。

A.复合铰链B.局部自由度C.虚约束D.前三者均无3）如果作用在径向轴颈上的外力加大，那么轴颈上摩擦圆 C。

A.变大 B.变小 C.不变D.变大或不变4）渐开线直齿圆柱齿轮传动的可分性是指 B不受中心距变化的影响。

A.节圆半径B.传动比C.啮合角5）蜗杆传动中，若知轴交角，蜗轮螺旋角右旋，那么蜗杆的升 90=∑ 72=β角λ是 CA.右旋B. 左旋C.右旋D. 左旋83 83 7 76）外凸轮为了保证有正常的实际轮廓曲线，其滚子半径应 A 理论轮廓的最小曲率半径。

A.小于B.大于C.等于D.大于等于7）加工负变位齿轮时，刀具应如何移位？ C 。

A.刀具中线与分度圆相切B.刀具中线与分度圆相离C.刀具中线与分度圆相割8）对于周期性速度波动应如何调节？BA.用调速器B.用飞轮C.用解调器9）对于结构尺寸为的不平衡刚性转子，需进行 AbD2.0≥A．动平衡 B.静平衡 C.不用平衡10）某机构中有6个构件，则该机构的全部瞬心数目为。

A．3 B.6 C.9 D.15二、填空题（20分）1、机构要能够运动，自由度必须大于或等于1，机构具有确定运动的条件是机构的自由度与原动件的数目相等。

2、由M个构件组成的复合铰链应包括M-1 个运动副。

3、从效率的观点来看，机构自锁的条件是效率恒小于或等于0 ；对于反行程自锁的机构，其正行程的机械效率一般小于50% 。

4、曲柄摇杆机构中，以摇杆为主动件、曲柄为从动件，则曲柄与连杆处于共线位置时称为机构的死点位置，此时机构的传动角为0︒。

1 武汉科技大学2005年硕士研究生入学试题答案考试科目及代码: 液压传动 404 共3页 第1页说明：⒈ 适用专业 机械电子工程 ；⒉ 答题内容写在答题纸上，写在试卷或草稿纸上一律无效；3. 不抄题，仅抄题目标号。

1、根据图一说明何谓齿轮泵的困油现象？有何危害？一般是通过什么措施解决这一问题？（20分） 答：齿轮啮合时的重叠系数必大于1，故有一部分油液困在两对轮齿啮合时所形成的封闭油腔之内，这个密封容积的大小随齿轮转动而变化。

受困油液受到挤压而产生瞬间高压，密封容腔的受困油液若无油道与排油口相通，油液将从缝隙中被挤出，导致油液发热，轴承等零件也受到附加冲击载荷的作用； 若密封容积增大时，无油液的补充，又会造成局部真空，使溶于油液中的气体分离出来，产生气穴。

上述现象称为困油现象。

齿轮泵的困油现象可以通过卸荷槽消除，即通过卸荷槽，容积减小时与压油侧相通；容积增大时与吸油侧相通。

2、简要说明图二（A ）、（B ）、（C ）所示各元件的工作原理、画出其图形符号（30分）。

（A ） （B ） （C ）图二答：（A ）顺序阀。

直动式顺序阀是作用在阀芯上的主油路液压力与调压弹簧力直接相平衡的顺序阀。

（B ）电磁溢流阀。

电磁溢流阀是电磁换向阀与先导式溢流阀的组合，用于系统的多级压力控制或卸荷。

（C ）双作用叶片泵。

双作用叶片泵的原理和单作用叶片泵相似，不同之处只在于定子内表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线组成，且定子和转子是同心的。

图中，当转子顺时针方向旋转时，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区将吸、压油区隔开。

考试科目及代码: 液压传动 404 共3页 第2页3、画出下列液压元件的图形符号（25分）①双向变量式液压泵；② M 型机能三位四通电磁换向阀；③液控单向阀；④比例溢流阀; ⑤P 型机能三位四通电液动换向阀。

武汉科技大学2005年硕士研究生入学考试试题考试科目及代码：工程力学 440 共 3 页 第 1 页 说 明：1．适用招生专业：岩土工程2．可使用的常用工具：计算器、画图工具。

3．答题内容写在答题纸上，写在试卷或草稿纸上一律无效。

1.单项选择题和简答题(6×4＝24分)(1) 三种材料的应力－应变曲线分别如图中a 、b 、c 所示。

下列说法中正确的是 。

(A) a 的强度最大，刚度小于c 。

(B) b 的刚度最大，塑性小于a 。

(C) c 的塑性大于a ，刚度小于b 。

(D) c 的塑性最好,刚度最差。

(2) 如图所示的圆轴,在5个位置处受到沿轴向的外力。

若此轴的拉压容许应力大小相等，各处的外力位置可以互相调整，为了使设计更合理地利用材料，布置最合理的是__。

(A) 图示位置最合理。

(B) 2处和3处互换位置后最合理。

(C) 1处和3处互换位置后最合理。

(D) 2处和4处互换位置后最合理。

(3) 长度相等的直径为d 1的实心圆轴与内、外直径分别为d 2、D 2 (α=d 2/D 2)的空心圆轴，在相同大小的扭矩的作用下，二者横截面上的最大切应力相等。

若两轴的材料相同，关于二者重量之比W 1/W 2的大小， 是正确的。

(A) (1-α4)3/2 (B) (1-α4)3/2/(1- α2) (C) (1-α4)/(1- α2) (D) (1-α4)2/3/(1- α2)(4) 用截面法将梁分成两部分，计算梁横截面上的剪力时，下列说法正确的是 。

(A) 在截面的任意一侧，向上的集中力产生正的剪力。

(B) 在截面的任意一侧，向下的集中力产生正的剪力。

(C) 截面的左段相对右段向上相对错动时，截面上的剪力为正。

(D) 截面的左段相对右段向上相对错动时，截面上的剪力为负。

(5) 为什么矩形截面梁通常采用h /b=2～3，而压杆则宜采用方形截面(h /b =1)? (6) 什么叫主平面和主应力？主应力和正应力有什么区别？第1．(1)题图 第1．(2)题图12345Oσ2．(15分)如图所示的连续梁中，已知q 、a ,不计梁的自重，求连续梁在A 、C 处的约束力。

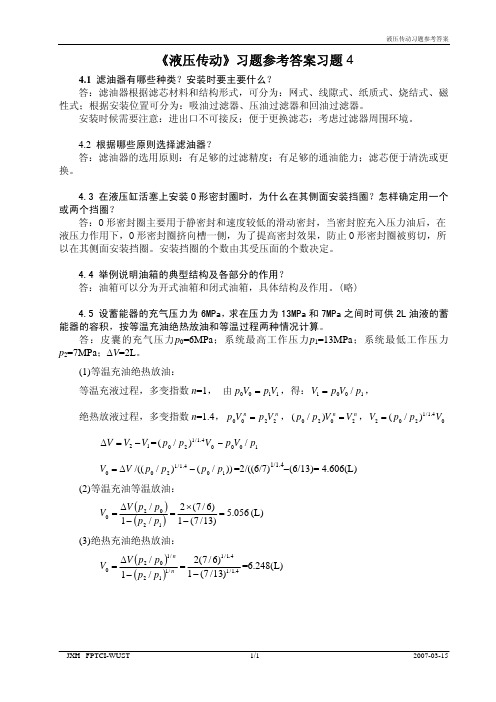

液压传动习题参考答案《液压传动》习题参考答案习题44.1 滤油器有哪些种类？安装时要主要什么？答：滤油器根据滤芯材料和结构形式，可分为：网式、线隙式、纸质式、烧结式、磁性式；根据安装位置可分为：吸油过滤器、压油过滤器和回油过滤器。

安装时候需要注意：进出口不可接反；便于更换滤芯；考虑过滤器周围环境。

4.2 根据哪些原则选择滤油器？答：滤油器的选用原则：有足够的过滤精度；有足够的通油能力；滤芯便于清洗或更换。

4.3 在液压缸活塞上安装O 形密封圈时，为什么在其侧面安装挡圈？怎样确定用一个或两个挡圈？答：O 形密封圈主要用于静密封和速度较低的滑动密封，当密封腔充入压力油后，在液压力作用下，O 形密封圈挤向槽一侧，为了提高密封效果，防止O 形密封圈被剪切，所以在其侧面安装挡圈。

安装挡圈的个数由其受压面的个数决定。

4.4 举例说明油箱的典型结构及各部分的作用？答：油箱可以分为开式油箱和闭式油箱，具体结构及作用。

(略)4.5 设蓄能器的充气压力为6MPa，求在压力为13MPa 和7MPa 之间时可供2L 油液的蓄能器的容积，按等温充油绝热放油和等温过程两种情况计算。

答：皮囊的充气压力p 0=6MPa ；系统最高工作压力p 1=13MPa ；系统最低工作压力p 2=7MPa ；ΔV =2L 。

(1)等温充油绝热放油：等温充液过程，多变指数n =1， 由1100V p V p =，得：1001/p V p V =，绝热放液过程，多变指数n =1.4，，，n n V p V p 2200=n n V V p p 2020)/(=04.1/1202)/(V p p V =12V V V −=Δ=04.1/120)/(V p p 100/p V p −=2/((6/7)))/()//((104.1/1200p p p p V V −Δ=1/1.4−(6/13)= 4.606(L)(2)等温充油等温放油：()() 5.056)13/7(1)6/7(2/1/12020=−×=−Δ=p p p p V V (L) (3)绝热充油绝热放油： ()()4.1/14.1/1/112/1020)13/7(1)6/7(2/1/−=−Δ=n n p p p p V V =6.248(L) JXH –FPTCI-WUST 1/1 2007-03-15。

武汉理工大学考试试题纸（A卷）课程名称：液压流体力学与液压传动专业班级：包装0201级题号一一一-二二-三四五六七八九十总分题分30 10 12 810 10 20 1001•简述液压油粘性的概念及其物理意义。

2.液体的流动状态有哪两种？不同流动状态的物理本质是什么？3•右图中小齿轮为主动齿轮，顺时针旋转，试说明哪个配油窗口是吸油窗口、哪个是排油窗口？为什么？4•何谓背压？在液压系统中采用哪些阀能形成恒定的背压？5•何谓中位滑阀机能？请绘出四通阀的H Y型中位滑阀机能。

6.什么是溢流阀的启闭特性？启闭特性表征溢流阀的什么性能？7•什么叫卸荷？试画出两种常用卸荷回路。

8•何谓调速回路的速度一负载特性？速度刚度？速度刚度的物理意义是什么？9•下面有3个液压泵工作示意图，不考虑压力损失，请写出各图中压力表显示的压力，并简要地说明理由。

二、如图1，已知液压泵的流量q= 32L/min，吸油管内径d= 20mm 泵的安装高度h= 500mm油液密度P = 900Kg/m3，油液运动粘度v = 20x 10-6m/s，压力损失△ p=0.18kPa,试求：••管路中的流速？（2分）.•管中油液的流态？（3分）3•泵吸油口处的真空度？（5分）三、在图2中，A、B两液压缸的有杆腔面积和无杆腔的面积分别均相等，负载F A>F B,如不考虑泄漏和摩擦等因素，试问：⑴两液压缸如何动作？（3分）⑵运动速度是否相等？（3分）⑶如节流阀开度最大，压降为零，两液压缸又如何动作？运动速度有何变化？（3分）⑷将节流阀换成调速阀，两液压缸的运动速度是否相等？（3分）5■卜吿舱■开快内着舎窗舗■工梅■■h ■（6分）四、已知某YBP 限压式变量叶片泵的流量一压力特性曲线如图 3所示。

应该如何调整两个螺钉使该流量一压力特性曲线，满足p=2MPa 输出流量q=20L/min 的快速运动和 p=4.5MPa 、输出流量 q=5L/min 的进给 运动的要求？并用线画出。

武汉科技大学2005年硕士研究生入学考试试题考试科目及代码：有机化学 435 总页数：5 说明：1. 适用专业：化工工艺2. 答题内容写在答题纸上，写在试卷或草稿纸上一律无效。

一、命名下列各物种或写出结构式。

（每小题1.5分, 共12分）1、 2、3、4、5、氯化甲基二乙基己基铵6、(R)-N-甲基－3－氯戊酰胺7、1，2－二氢化萘 8、（E ）－3－甲基－4－异丙基－3－庚烯二、完成下列各反应式。

（第10小题3分，其它各小题2分，共21分）1、2、3、 （ ）＋ （ ）4、5、6、7、8、(CH 3)2CHCH 2Cl +AlCl3CH 3O 3ZnH 3O +NCH 3ONH 29、10、三、理化性质比较题。

(每小题2分，共20分)1、比较下列酸用丙醇酯化的反应活性大小：(A) CH3COOH (B) HCOOH (C) (CH3)2CHCOOH2、将下列化合物按酸性大小排列成序：(A) HOOC—COOH (B) HOOCCH2COOH (C) CH3CH2OH (D) CH3COOH3、将2,3-二甲基己烷(A)、己烷(B)、2,3,3-三甲基戊烷(C)、2,2-二甲基丁烷(D)按沸点高低排列成序。

4、将下列自由基按稳定性大小排列成序：5、将下列化合物按与NaHSO3加成活性大小排列成序：(A) C6H5COCH2CH3(B) C6H5CH2COCH3(C) C6H5CH2CH2CHO6、比较吡喃艾杜糖两种构象稳定性的大小：(A) (B)7、将苄基正离子(A)、对硝基苄基正离子(B)、对甲氧基苄基正离子(C)和对氯苄基正离子(D)按稳定性大小排列次序。

8、将下列化合物按消除HX的反应快慢排序：(A) CH3CHICH3(B) CH3CHBrCH3(C) CH3CHClCH39、将下列化合物按熔点高低排列：(A) HCON(CH3)2 (B) CH3CONHCH3(C) CH3CH2CONH210、将下列化合物按氨解的易难排列成序：NO2ClCH3O ClCl Cl(A)(B)(C)(D)NO2四、基本概念题（根据题目要求回答下列各题）。

二O 一一年招收硕士研究生入学考试试题 考试科目及代码： 液压传动 804 适用专业： 机械电子工程 可使用的常用工具： 无存储功能的计算器、直尺 答题内容写在答题纸上，写在试卷或草稿纸上一律无效考完后试题随答题纸交回。

考试时间3小时，总分值 150 分。

姓名： 报考学科、专业： 准考证号码： 密封线内不要写题
（图一）
如图所示的夹紧回路中，如溢流阀调整压力Py=50×105Pa，。

试分析各情况，回答以下问题？（忽略单向阀的开启压力）当泵的压力为50×105Pa时，工件夹紧后，A、B、C点的压力为多少？
（图二）（图三）。
