浅谈Profibus总线电缆的安装规范1. 绪论1.1 选题背景1.2 研究现状1.3 研究目的和意义2. Profibus总线电缆的基本知识2.1 Profibus总线电缆的基本概念和特点2.2 Profibus总线电缆的分类和特性2.3 Profibus总线电缆的组成结构和标准3. Profibus总线电缆的安装要求3.1 Profibus总线电缆的敷设规范3.2 Profibus总线电缆的接线方式和接口规范3.3 Profibus总线电缆的屏蔽和绝缘处理要求4. Profibus总线电缆的故障排除和维护4.1 Profibus总线电缆的故障分类和排除方法4.2 Profibus总线电缆的保养和维护4.3 Profibus总线电缆的困境与解决5. 结论5.1 研究成果总结5.2 展望未来研究前景5.3 进一步提高Profibus总线电缆的可靠性与安全性的建议第一章绪论1.1 选题背景工业自动化系统是一个高度集成的系统，在实际应用中，各种设备之间要建立稳定、可靠的数据传输通道，这对于工业现代化进程至关重要。

在工业自动化中，Profibus总线系统因其在数据传输速率、传输距离、可靠性、可扩展性等方面均表现优异，被广泛应用。

Profibus总线电缆是Profibus网络中负责数据传输的一种重要组成部分。

为了确保Profibus总线电缆的稳定传输和安全性，对其安装规范进行深入研究和探讨十分必要。

1.2 研究现状当前，关于Profibus总线电缆安装规范的研究主要集中在以下几个方面：安装规范制定、安装应变和扭转、信号干扰、接线技术、扼流圈的设计、电缆连接头的可靠性问题等。

然而，这些研究中仍存在一些不足和问题，例如：安装规范制定缺乏系统性和完整性，安装应变和扭转的探讨不够深入，信号干扰和电磁兼容性的问题仍需更详细的研究和阐述。

1.3 研究目的和意义本文旨在通过对Profibus总线电缆安装规范的深入研究，提出更加全面、系统的安装规范，使读者在Profibus总线电缆的敷设、接线和保养等方面能够更加优秀、安全、稳定的使用总线系统。

（一）Profibus是作为德国国家标准DIN 19245和欧洲标准prEN 50170的现场总线。

ISO/OSI模型也是它的参考模型。

由Profibus -DP、Profibus -FMS、Profibus-PA组成了Profibus 系列。

DP型用于分散外设间的高速传输，适合于加工自动化领域的应用。

FMS意为现场信息规范，适用于纺织、楼宇自动化、可编程控制器、低压开关等一般自动化，而PA型则是用于过程自动化的总线类型，它遵从IEC1158-2标准。

该项技术是由西门子公司为主的十几家德国公司、研究所共同推出的。

它采用了OSI模型的物理层、数据链路层，由这两部分形成了其标准第一部分的子集，DP型隐去了3～7层，而增加了直接数据连接拟合作为用户接口，FMS型只隐去第3～6层，采用了应用层，作为标准的第二部分。

PA型的标准目前还处于制定过程之中，其传输技术遵从IEC1158-2 (1 )标准，可实现总线供电与本质安全防爆。

Porfibus支持主—从系统、纯主站系统、多主多从混合系统等几种传输方式。

主站具有对总线的控制权，可主动发送信息。

对多主站系统来说，主站之间采用令牌方式传递信息，得到令牌的站点可在一个事先规定的时间内拥有总线控制权，共事先规定好令牌在各主站中循环一周的最长时间。

按Profibus的通信规范，令牌在主站之间按地址编号顺序，沿上行方向进行传递。

主站在得到控制权时，可以按主—从方式，向从站发送或索取信息，实现点对点通信。

主站可采取对所有站点广播 (不要求应答 ),或有选择地向一组站点广播。

Profibus的传输速率为96～12kbps最大传输距离在12kbps时为1000m，15Mbps时为400m，可用中继器延长至10km。

其传输介质可以是双绞线，也可以是光缆，最多可挂接 127个站点。

PROFIBUS – Dp用于现场层的高速数据传送。

主站周期地读取从站的输入信息并周期地向从站发送输出信息。

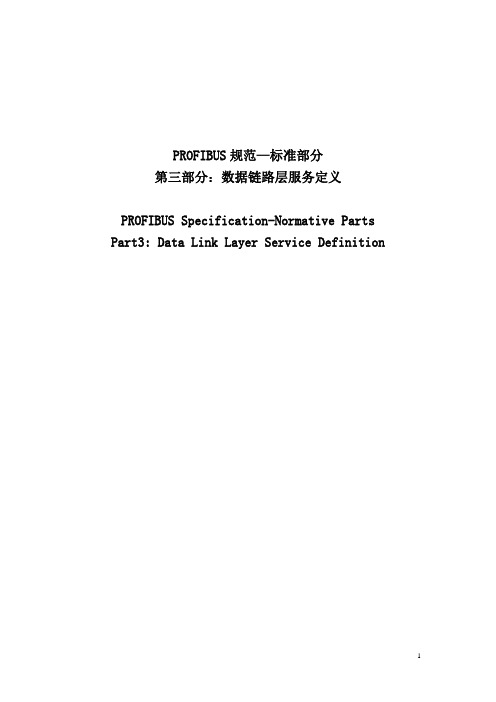

PROFIBUS规范—标准部分第三部分：数据链路层服务定义PROFIBUS Specification-Normative Parts Part3: Data Link Layer Service Definition第三部分数据链路层服务定义目录 页码1 范围-------------------------------------------------------------- 32 引用标准 --------------------------------------------------------- 33 概论 ------------------------------------------------------------- 34 PROFIBUS第二层接口-------------------------------------------------3 4．1 现场总线数据链路层（FDL）用户与FDL的接口 ------------------------------------3 4．1.1 服务概述 ----------------------------------------------------------------------------------------3 4．1.2 交互作用概述 ----------------------------------------------------------------------------------4 4．1.3 服务和交互作用的详细规范 ----------------------------------------------------------------9 4．1.3.1 发送数据需应答（SDA）--------------------------------------------------------------------9 4．1.3.2 发送数据无需应答（SDN） ---------------------------------------------------------------11 4．1.3.3 发送/请求数据需回答（SRD）-------------------------------------------------------------12 4．1.3.4 循环地发送/请求数据需回答（CSRD）------------------------------------------------ 15 4．2现场总线管理层1/2（FMA 1/2）用户与FMA 1/2的接口----------------------------19 4．2.1服务概述--------------------------------------------------------------------------------------- 20 4．2.2交互作用概述--------------------------------------------------------------------------------- 21 4．2.3服务和交互作用的详细规范--------------------------------------------------------------- 23 4．2.3.1F MA 1/2复位--------------------------------------------------------------------------------- 23 4．2.3.2FMA 1/2设定值，FMA 1/2读值--------------------------------------------------------------------- 23 4．2.3.3 FMA 1/2事件-----------------------------------------------------------------------------------25 4．2.3.4 FMA 1/2标识-----------------------------------------------------------------------------------25 4．2.3.5 FMA 1/2 LSAP状态----------------------------------------------------------------------- 26 4．2.3.6 FMA 1/2活动表--------------------------------------------------------------------------------28 4．2.3.7 FMA 1/2 （R）SAP激活，FMA 1/2 SAP解除激活--------------------------------28 5 管理（FMA 1/2）------------------------------------------------------------------------------34 5．1 FMA 1/2功能一般描述-----------------------------------------------------------------------34 5．2 FDL与FMA 1/2的接口----------------------------------------------------------------------35 5.2.1服务概述----------------------------------------------------------------------------------------35 5.2.2 交互作用概述----------------------------------------------------------------------------------36 5.2.3 服务和交互作用详细规范-------------------------------------------------------------------36 5.2.3.1FDL复位----------------------------------------------------------------------------------------36 5.2.3.2FDL设定值，FDL读值--------------------------------------------------------------------- 37 5.2.3.3 FDL故障-------------------------------------------------------------------------------------- 39 5．3物理层（PHY）与FMA 1/2的接口--------------------------------------------------------40 5．3.1服务概述----------------------------------------------------------------------------------------40 5．3.2交互作用概述----------------------------------------------------------------------------------41 5．3.3服务和交互作用详细规范---------------------------------------------------------------- 42 5．3.3.1 PHY复位---------------------------------------------------------------------------------------42 5．3.3.2 PHY设定值，PHY读值--------------------------------------------------------------------42 5．3.3.3 PHY事件 -------------------------------------------------------------------------------------431范围（见第二部分）2引用标准（见第二部分）3概论（见第二部分）4PROFIBUS第二层接口下面几个条目简单地描述PROFIBUS数据传送（FDL=现场总线数据链路）和管理（FMA=现场总线管理）服务。

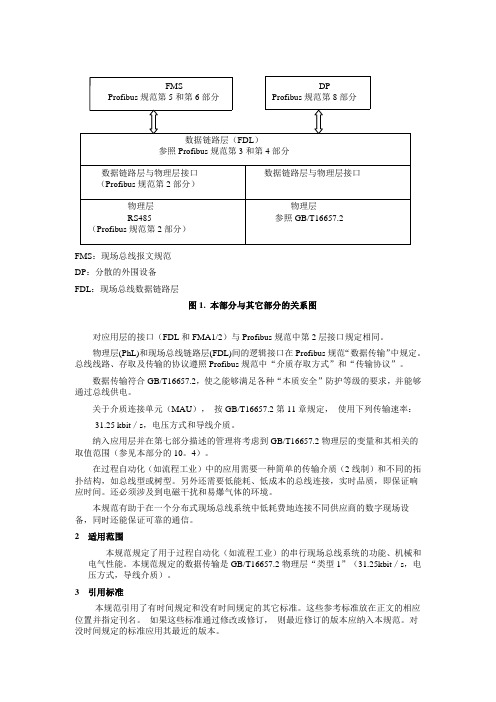

FMS：现场总线报文规范DP：分散的外围设备FDL：现场总线数据链路层图1. 本部分与其它部分的关系图对应用层的接口（FDL和FMA1/2）与Profibus规范中第2层接口规定相同。

物理层(PhL)和现场总线链路层(FDL)间的逻辑接口在Profibus规范“数据传输”中规定。

总线线路、存取及传输的协议遵照Profibus规范中“介质存取方式”和“传输协议”。

数据传输符合GB/T16657.2，使之能够满足各种“本质安全”防护等级的要求，并能够通过总线供电。

关于介质连接单元（MAU），按GB/T16657.2第11章规定，使用下列传输速率：-31.25 kbit／s，电压方式和导线介质。

纳入应用层并在第七部分描述的管理将考虑到GB/T16657.2物理层的变量和其相关的取值范围（参见本部分的10。

4）。

在过程自动化（如流程工业）中的应用需要一种简单的传输介质（2线制）和不同的拓扑结构，如总线型或树型。

另外还需要低能耗、低成本的总线连接，实时品质，即保证响应时间。

还必须涉及到电磁干扰和易爆气体的环境。

本规范有助于在一个分布式现场总线系统中低耗费地连接不同供应商的数字现场设备，同时还能保证可靠的通信。

2适用范围本规范规定了用于过程自动化（如流程工业）的串行现场总线系统的功能、机械和电气性能。

本规范规定的数据传输是GB/T16657.2物理层“类型1”（31.25kbit／s，电压方式，导线介质）。

3引用标准本规范引用了有时间规定和没有时间规定的其它标准。

这些参考标准放在正文的相应位置并指定刊名。

如果这些标准通过修改或修订，则最近修订的版本应纳入本规范。

对没时间规定的标准应用其最近的版本。

ISO 7498：1984 信息处理系统；开放系统互连；基本参考模型。

GB/T16657.2：1993 用于工业控制系统的现场总线标准－第2部分：物理层规范和服务定义。

DIN EN 50020 易爆气体环境中的防护的电气特性－本质安全“i”。
