PROFIBUS协议芯片ASPC2R/STE2A

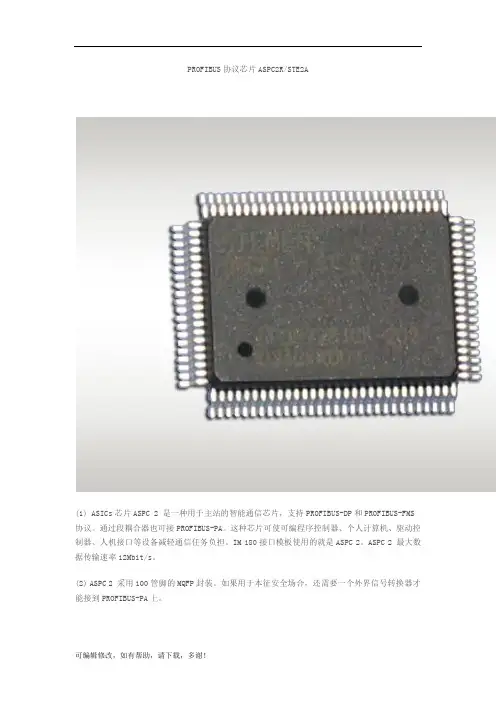

(1) ASICs芯片ASPC 2 是一种用于主站的智能通信芯片，支持PROFIBUS-DP和PROFIBUS-FMS 协议。通过段耦合器也可接PROFIBUS-PA。这种芯片可使可编程序控制器、个人计算机、驱动控制器、人机接口等设备减轻通信任务负担。IM 180接口模板使用的就是ASPC 2。ASPC 2 最大数据传输速率12Mbit/s。
(2) ASPC 2 采用100管脚的MQFP封装。如果用于本征安全场合，还需要一个外界信号转换器才能接到PROFIBUS-PA上。
(3) ASPC 2 可完成信息报文、地址码、备份数据序列的处理。ASPC 2 与相关FRIMWARE可支持PROFIBUS-FMS/DP的全部协议。ASPC 2可寻址1M字节的外部信息报文存储器。总线存取驱动由硬件完成。APSC 2 需要一个独立的微处理器和必要FRIMWARE一起工作。ASPC 2可以方便连接到所有标准类型的微处理器上。
(4) ASPC 2 主要技术指标：
·▲支持PROFIBUS-DP、-FMS、-PA协议。
·▲最大数据传输速率12Mbit/s。
·▲最多可连接125个ACTIVE/PASSIVE站点。
·▲100管脚的MQFP封装。
·▲16位数据线。2个中断线。
·▲可寻址1M字节的外部信息报文存储器。
·▲功能支持：Ident、request FDL status、SDN、SDA、SRD、SDR with distribution database、SM。
·▲5VDC供电，最大功率损耗0.8W。
(5) FRIMWARE:
用于ASPC 2 的FRIMWARE可完成所有协议处理和主站应具有的功能要求。用于PROFIBUS-DP的FRIMWARE提供给许可证机构内部的设备制造商。
(6) 使用ASPC 2 的PROFIBUS-DP主站接口框图, 见图5-8。
图5-8：使用ASPC 2 的PROFIBUS-DP主站接口框图
