电路(下)复习题一、选择或填空题1、电路如图所示,t =0时开关闭合,则t ≥0时u t ()为( ) A. ---1001200(e )V t B. (e )V -+-505050tC. 501200(e )V --tD. ---501200(e )V t10μ2、电路如图所示,则电路的时间常数τ为( ) A. 12.3 s B. 16s C. 6 s D. 0.08 sU S3、图示电路在t <0时已处于稳态。
t =0时开关闭合,则t ≥0时的u t C ()=________。
uC4、若一阶电路的时间常数为1s,则零输入响应每经过1s 将衰减为原来值的A. 50%B. 36.8%C. 25%D. 13.5% 5、 图示三个电压波形的阶跃函数表达式为:u t 1()=__________V ;u t 2()=___________V ;u t 3()=__________V 。
st /s6、 电路如图所示,t =0时开关断开,则t ≥0时,8Ω电阻的电流i 为( ) A. 29e A -t B. --29e A t C. --49e A t D. 49e A -t7、图示电路在t =0时开关接通,则换路后的时间常数等于 A. L R R 12+ B. LR R R 123++C.L R R R R R R R R ()12121323+++ D L R R R R R R R R ()23121323+++U S8、电路如图所示,当t =0时开关打开,则t ≥0时u t ()为___________。
+_u9、如图所示RC 电路的零输入响应为 V e 85t u -=,t ≥0A e 205μt i -=,t ≥0则电路的R =_________k Ω, C =__________μF ,τ=___________ms ,CRi10、图示电路中,i I L ()00= 。
则i t L ()的零输入响应分量为_______________________, 零状态响应分量为_______________________, 暂态响应分量为_________________________, 稳态响应分量为_________________________, 全响应为________________________________。
第二章 一般分析法 练习一、选择题1. 自动满足基尔霍夫电流定律的电路一般分析法是( )A 、支路电流法B 、网孔电流法C 、节点电压法2. 自动满足基尔霍夫电压定律的电路一般分析法是( )A 、支路电压法B 、网孔电流法C 、节点电压法3. 必须设立电路参考点后才能求解电路的方法是( )A 、支路电流法B 、网孔电流法C 、节点电压法4. 图示电路中节点a 的节点电压方程为( ) 。
A. 8U a -2U b =2B. 1.7U a -0.5U b =2C. 1.7U a +0.5U b =2D. 1.7U a -0.5U b =-25. 图示电路中网孔1的网孔电流方程为( ) 。
A. 11I m1-3I m2=5B. 11I m1+3I m2=5C. 11I m1+3I m2=-5D. 11I m1-3I m2=-56. 图示电路中a 点电位为( ) 。
A. -2VB. 4VC. -4VD. -8V二、填空题1. 平面图的回路内再无任何支路的闭合回路称为 。
2. 当复杂电路的支路数较多、网孔数较少时,应用 法可以适当减少方程式数目。
这种解题方法中,是以 的 电流为未知量,直接应用 定律求解电路的方法。
3. 在网孔分析法中,若在非公共支路有已知电流源,可作为 。
a 4kΩ-6V3kΩ2kΩ+12V+ 15V -5Ω1Ab4Ω1Ω2Ω a5V6V+ _+_8Ω6Ω3Ω I m1 I m24. 在节点分析法中,若已知电压源接地,可作为 。
5. 在分析理想运算放大器时,认为输入电阻为无穷大,则运放输入端电流等于 ,称为 。
6. 当理想运算放大器工作在线性区,由于电压增益为无穷大,则输入端电压等于 ,称为 。
7. 当复杂电路的支路数较多、节点数较少时,应用 法可以适当减少方程式数目。
这种解题方法中,是以 的 电压为未知量,直接应用 定律和 定律求解电路的方法。
8. 列网孔方程时,当 时,互电阻符号取 号,反之,取 号,而节点分析时,互电导符号总取 号。
第二阶段练习题一、填空题1.若一个逻辑电路,其任一时刻的输出仅取决于该时刻 输入变量 取值的组合,而与电路以前的 状态 无关,则该逻辑电路就称为组合逻辑电路。
2.若组合逻辑电路中有n 个输入(X 1,X 2,…,X n )和m 个输出(Z 1,Z 2,…,Z m ),则该电路的输入共有 2n种可能的组合状态,并可用 m 个逻辑函数来加以描述。
3.组合逻辑电路的分析,实质上是由逻辑电路入手写出各个输出端的 逻辑图 ,最终转换成函数的 真值表 形式的过程。
4.列出正确的真值表是组合逻辑电路设计的基础。
只有先弄清哪些因素是 输入 变量、哪些因素是 输出 变量,以及它们之间的逻辑关系,才能列出正确的真值表。
5.A 、B 为两个1位二进制数,某电路的逻辑表达式为:1F =B A 、2F =B A ,该电路具有判断这两个1位二进制数的大小的逻辑功能,即A >B 时,1F 2F = 10 ;A <B 时,1F 2F = 01 ;A = B 时,1F 2F = 00 。
6.将含有特定意义的数字或符号信息,转换成相应的若干位 二进制 的过程称为编码,具有编码功能的组合逻辑电路称为 编码器 。
7.将每一个代码译为一个特定的输出信号表示它原来所代表的信息称为 译码 过程,它是 编码 逆过程。
8.二进制译码器的每一组输入组合对应一个输出端,所以输入n 位二进制代码的译码器,必然有 2n 个输出端。
如三位输入的译码器,就有 8 个输出端。
9.译码器还可用于实现函数发生器。
译码器的每个输出都唯一地对应输入变量的一种组合,即对应由输入变量构成的一个 最小项 ,利用译码器的输出,再配合具有逻辑 或 功能的门电路,就可以实现任何组合逻辑函数。
10.数据选择器是 多 个输入数据对 一 个输出端的逻辑电路。
11.数据选择器也可用作函数发生器,只要将适当的数据或变量赋给地址选择 输入端和 数据 输入端,就可实现特定的函数。
12.一位二进制数比较器有两个一位输入A 、B ,三个比较结果输出F 1、F 2,F 3。
电路图练习题及答案一、基本电路元件识别1. 判断下列元件的名称及其功能:图1所示的元件是______,其作用是______。
图2所示的元件是______,其作用是______。
图3所示的元件是______,其作用是______。
2. 下列电路图中,哪些是串联电路?哪些是并联电路?图4所示的电路是______电路。
图5所示的电路是______电路。
图6所示的电路是______电路。
二、简单电路分析1. 分析下列电路图,求出各支路的电流和电压:图7所示的电路中,电流I1=______,电压U1=______。
图8所示的电路中,电流I2=______,电压U2=______。
图9所示的电路中,电流I3=______,电压U3=______。
2. 下列电路图中,判断哪些元件处于通路状态?哪些处于断路状态?图10所示的电路中,元件A的状态是______。
图11所示的电路中,元件B的状态是______。
图12所示的电路中,元件C的状态是______。
三、复杂电路分析1. 分析下列电路图,求出等效电阻及各支路电流:图13所示的电路中,等效电阻R=______,电流I1=______,电流I2=______。
图14所示的电路中,等效电阻R=______,电流I1=______,电流I2=______。
图15所示的电路中,等效电阻R=______,电流I1=______,电流I2=______。
2. 下列电路图中,求出电源的输出功率及各元件的功率消耗:图16所示的电路中,电源输出功率P=______,元件A的功率消耗P1=______。
图17所示的电路中,电源输出功率P=______,元件B的功率消耗P2=______。
图18所示的电路中,电源输出功率P=______,元件C的功率消耗P3=______。
四、实际电路应用1. 根据下列实际电路图,分析其工作原理:图19所示的电路用于______,其工作原理是______。

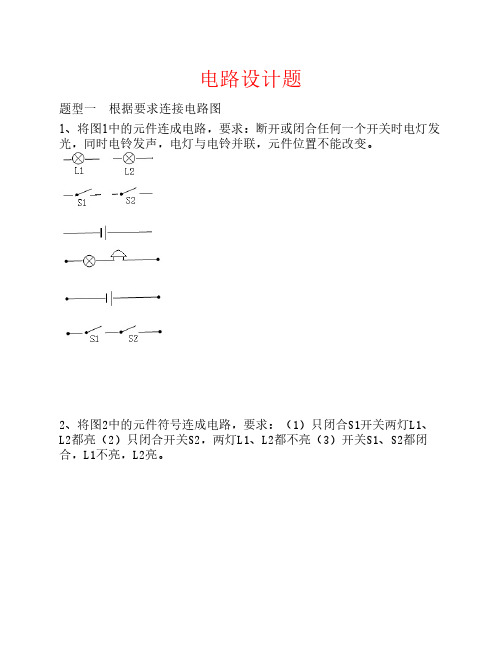

电路设计题题型一 根据要求连接电路图1、将图1中的元件连成电路,要求:断开或闭合任何一个开关时电灯发光,同时电铃发声,电灯与电铃并联,元件位置不能改变。
2、将图2中的元件符号连成电路,要求:(1)只闭合S1开关两灯L1、L2都亮(2)只闭合开关S2,两灯L1、L2都不亮(3)开关S1、S2都闭合,L1不亮,L2亮。
3、将图3中的元件符号连成电路,要求:L1与L2并联,S1做L2开关,S 作总开关4、将图3中的元件符号连成电路,要求:三灯并联,S1控制L1、L2,S2控制L1,S3控制L1、L2、L3。
题型二根据要求设计电路并连接实物图5、请按要求设计电路图(电路图画在左侧),并按你设计的电路,用线条代替导线,将图20中的电器元件连成电路。
要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2;(2)共用一个电池组6.根据下列要求, 连成实物电路, 并画出电路图。
电键K1, K2 都闭合时, 灯L1和L2都能发光;断开K1, 灯L1和L2都不发光,若闭合电键K1,断开电键K2, 则只有灯L1能发光。
题型三 根据要求设计较复杂电路7.实验室里有一个电池组,有两盏电灯和一只电铃,它各自直接接在该电池组上恰好正常工作,另有导线多根,开关两只。
请按下列要求分别画出所需要的电路图。
⑴按下一只开关S1,一盏灯发光;按下开关S2,电铃和另一盏灯均正常工作。
⑵只按下一只开关S1,灯与电铃均无电流,只按下开关S2,电铃响,灯 一盏也不亮;同时按下S1、S2,电铃响,两盏灯均正常发光。
8.小明和父母三想采用投票的方式决定假期是否外出旅游,如果父母中至少一人同意,同时小明也要去的话,他们就决定去旅游。
为此,小明用三只开关、两节干电池和一个小灯泡制作了一只投票机,三人各自控制一只开关(闭合表示同意,断开表示不同意),表决后只要灯亮就决定去旅游。
请按上述要求在右边虚线框内设计此投票机的电路(请在开关旁注明控制的人)。
9、某传达室需要在前、后门都装上开关,要求:前门来人按开关,传达室内电铃、响,同时红灯亮;后门来人按开关,传达室电铃响,同时绿灯亮.按要求设计电路图,并将图5—51中的实物连成所需电路.10.给你下列器材:一个电池组,一只小灯泡,一只开关,一只电铃和若干细导线,请你设计一自动放养奶牛的装置图。
1.电和我们的生活一、填空题1、生活中使用的电都是由______提供的。
2、1879年,______点亮了世界上第一盏电灯。
3、墙壁插座内的电是发电厂通过_____输送到各家各户的。
二、判断题,对的打√。
错的打×1.通电后,电器就能工作。
()2.生活中一旦触电能致人死亡。
()3.手机、石英钟是由电池供电。
()4.发电厂发出的电直接送到千家万户。
()5.关于电的知识,我们没有不知道的。
()三、选择题,将正确的序号填在括号内。
1.下列家用电器使用的电由电池提供的是()A.遥控器B.洗衣机C.空调2.科学实验时使用的电是由()提供。
A.插座B.发电机C.干电池3.下列电器使用的电()不是由发电厂提供的。
A.手电筒发的光B.电冰箱C.电视4、()是属于安全用电的做法。
A.不靠近变电器B.用湿手触电器C.用湿布清洁开关5、下列电器使用的电源与其他电器不同的是()A.灯泡B.手机C.电煲锅四、连线题蓄电池普通电池纽扣电池光电池五、材料阅读题现在我们使用的手机、笔记本电脑、照相机等电子数码产品使用的电池大多数是锂离子电池和锂聚合物电池。
两者最大的区别就是其内部所使用的电解质不同,锂离子电池使用的是液体电解质,而聚合物锂离子电池则以固体聚合物电解质来代替,这种聚合物可以是固态的,也可以是半固态(胶状)的。
经过多年的发展,锂离子电池的技术相对来说已经非常成熟,大批量的生产已经让其制造成本非常低廉。
所以锂离子电池在价格上要比锂聚合物电池更具优势。
而锂聚合物电池有着更高的能量密度,也就是说在相同体积的前提下,锂聚合物电池有着更轻的重量和更高的容量等优点。
(1)从以上材料中我们可以知道锂离子电池的电解质是________的,锂聚合物电池的电解质是________或________的。
(2)分别说出两种电池的优点。
六、问答题1、家庭中使用的电器,电源来自哪里?通电后能做什么?2、我们怎么才能做到用电安全?2.点亮小灯泡一、填空题1、在点亮小灯泡的实验中,需要的实验材料有______、______和______。
照明电路练习题照明电路是我们日常生活中常见的电路之一,它为我们提供了必要的照明功能。
在设计和安装照明电路时,我们需要考虑电源、灯具选择、电线布线以及电路保护等方面的内容。
下面是一些关于照明电路的练习题,让我们一起来探讨各种情况下的解决方案。
练习一:单灯照明电路设计某个房间需要使用一盏60W的白炽灯进行照明。
要求设计一个电路,将电灯与电源相连接,并保证电路的安全可靠。
解答:根据题目要求,我们需要选择一个合适的电源和灯具,并设计相应的电线布线。
首先,选择一个稳定的交流电源,如220V的家用电源。
其次,在灯具的选择上,应选用适合60W灯泡的灯座。
同时,还需根据电线的性能要求,选择合适的规格。
练习二:多灯照明电路设计某个大厅需要使用三盏灯泡进行照明。
这三盏灯泡分别是60W、40W和25W的白炽灯。
设计一个电路,使得三盏灯泡都能正常工作,并且能够通过一个开关同时控制它们的开关状态。
解答:在这个练习中,我们需要设计一个能够同时控制三盏灯泡的电路。
为了使得每个灯泡都能正常工作,我们可以选择串联电路。
串联电路可以让电流保持不变,根据欧姆定律,我们可以根据灯泡的功率和电压来计算所需电阻的大小。
练习三:照明电路的电线布线某个房屋需要进行照明电路的电线布线。
请根据下面的示意图,设计合适的电线布线方案,并注明所使用的电线规格。
解答:对于照明电路的电线布线,需要根据电线的安全性能、负载要求及安装环境等因素进行综合考虑。
根据题目给出的示意图,我们可以采用跑线布线方式,通过槽管将电线安装在墙壁内。
同时,我们还需要选择合适的电线规格,以保证电流的传输安全可靠。
练习四:照明电路的过载保护为了保护照明电路不受过载损坏,我们需要在电路中加入过载保护装置。
请设计并标明位置,将过载保护装置加入到一条照明电路中。
解答:过载保护装置的作用是在电路中出现过大电流时切断电路,以防止电线和电器设备发生损坏。
根据电线的规格和灯具的功率,可以计算出电路的额定电流。
电路图练习题及答案电路图练习题及答案电路图是电子工程领域中最基本的工具之一。
通过电路图,我们可以清晰地了解电路中各个元件之间的连接方式和工作原理。
为了帮助读者更好地掌握电路图的绘制和分析技巧,本文将提供一些电路图练习题及其详细答案。
练习题一:串联电路分析题目:如图所示,有两个电阻R1和R2串联连接在电源上,请计算电路中的总电阻和电流大小。
(图略)解答:根据串联电路的特点,电流在串联电阻中是相等的。
所以,我们只需要计算出两个电阻的电阻值并相加,即可得到总电阻。
假设R1的电阻值为10欧姆,R2的电阻值为20欧姆,那么总电阻Rt = R1 + R2 = 10 + 20 = 30欧姆。
接下来,我们可以利用欧姆定律计算电路中的电流大小。
假设电源电压为5伏特,根据欧姆定律,电流I = U / R = 5 / 30 ≈ 0.167安培。
练习题二:并联电路分析题目:如图所示,有两个电阻R1和R2并联连接在电源上,请计算电路中的总电阻和电流大小。
(图略)解答:对于并联电路,电阻之间是并联的,所以总电阻的计算方法是将两个电阻的倒数相加再取倒数。
假设R1的电阻值为10欧姆,R2的电阻值为20欧姆,那么总电阻Rt = 1 / (1 / R1 + 1 / R2) = 1 / (1 / 10 + 1 / 20) = 6.67欧姆。
对于并联电路,电流在各个分支中是相等的。
所以,我们可以利用欧姆定律计算电路中的电流大小。
假设电源电压为5伏特,根据欧姆定律,电流I = U / R = 5 / 6.67 ≈ 0.75安培。
练习题三:混合电路分析题目:如图所示,有一个混合电路,其中包含了串联和并联的电阻,请计算电路中的总电阻和电流大小。
(图略)解答:对于混合电路,我们可以先将串联电阻R1和R2合并为一个等效电阻Rt1,再将并联电阻R3和Rt1合并为一个等效电阻Rt。
假设R1的电阻值为10欧姆,R2的电阻值为20欧姆,R3的电阻值为30欧姆。
2019年中考物理试题专题训练——电路设计一、选择题1.(2019长沙,5)下列操作能使图中的小灯泡L1和L2组成串联电路的是()A.闭合开关S1、S2和S3B.只闭合开关S1和S2C.只闭合开关S2和S3D.只闭合开关S32.(2019长沙,11)如图是小海设计的温度测量仪的电路,R1是定值电阻,R2是阻值随温度升高而减小的热敏电阻,当R2的温度随环境温度降低时()A.电流表的示数增大B.电压表V1的示数增大C.电压表V2的示数增大D.电压表V2的示数减小【答案】C3.(2019衡阳,14)如图所示,电源电压U=2V不变,R=4Ω,虚线框内所有电阻均未知。
闭合开关,电流表示数为1A;如果用一个2Ω的定值电阻替换R,虚线框内的电阻均保持不变,则电流表示数将变为A . 2A B. 1. 5A C. 1. 2A D. 0. 5A4.(2019邵阳,12)一盏调光台灯,其原理如图所示,闭合S,将滑片从左向右移动,电流表的示数和灯L两端的电压变化分别是()A.变大、变大B.变大、变小C.变小、变小D.变小、变大5.(2019邵阳,15)在如图中,要使L1与L2串联,在“〇”处接入电流表或电压表,测量电路中的电流、L1两端的电压。
以下做法正确的是()A.a为电流表,b为电流表B.a为电压表,b为电流表C.a为电流表,b为电压表D.a为电压表,b为电压表6.(2019绍兴,13)如图是小敏设计的汽车尾气中CO排放量的检测电路。
当CO浓度高于某一设定值时,电铃发声报警。
图中气敏电阻R,阻值随CO浓度的增大而减小。
下列说法正确的是()A. 电铃应接在A和C之间B. 当CO浓度升高,电磁铁磁性减弱C. 用久后,电源电压U1会减小,报警时CO最小浓度比设定值高D. 为使该检测电路在CO浓度更低时报警,可将R2控制电路的滑片向下移7.(2019金华,3)如图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用。
设计电路练习题(二)
1、某电路如图所示,电源电压为4V且保持不变,虚线框内的电路中接有两个阻值
均为R的电阻,当开关S由闭合到断开时,电流表示数减少了0.5A。
试在虚线框内画出电阻的一种可能的连接电路图,并标出相应的R值。
1题图2题图3题图
2、如图所示黑箱中有一个电压保持恒定的电源和多个阻值相同的电阻组成的电路。
箱外有1、2、3、4四个接线柱,用电压表测量电压的U12=5V,U34=3V,U13=2V,U42=0。
试在图中画出内部电路图。
3、如图所示电学黑箱中,有两个电阻:定值电阻R O=8V,另一个为未知电阻R x。
由箱内抽出三根引线A、B、C。
当开关S和C闭合时,电流表的读数为1A,电压表的读数为8V;当开关S与D闭合时,电流表的读数仍为1A,电压表的读数为10V。
请在黑箱中画出两个电阻和A、B、C的连接图,并求出电阻R x的阻值。
4、如图所示黑箱,A、B、C、D为四个接线柱,箱外电压表
V接在A、D接线柱上,开关S接在C、D接线柱上。
现
有三节新干电池及1Ω、2Ω、3Ω、5Ω、10Ω的电阻各
一只,选用这些元件装入黑箱中,并满足:
(1)A、B间电压为3V不变;
(2)开关S接通时,电压表读数为1.2V;4题图
(3)开关S断开时,电压表读数为0.6V,画出箱内电路图。
5、如图所示,电压表示数为6V,要使电流表示
数为1A,现有R1=5Ω,R2=10Ω,R3=15Ω,
R4=20Ω四个电阻可供选用。
试选出合适的电
阻并在虚线框内完成电路图。
5题图6、如图所示的方框内是由两个相同阻值的电阻组成的
电路,已知B、D间的电阻R BD=0。
C、D间的电
阻R CD=3Ω,A、C间的电阻R AC=3Ω,A、B间的
电阻R AB=6Ω,请画出方框内的电路图,并标明各
电阻的阻值。
7、如图所示,已知电源电压为6V,另外手头有三
个电阻R1=15Ω,R2=25Ω,R3=100Ω,请你用
其中的两个电阻在图中虚线框内连成电路,使图
中的电流表的示数为0.3A。
要求画出电路图,
并注明连入电路的电阻的阻值。
8、如图所示是一个封闭的小盒,A、B、C、D是四根外
接引线。
已知盒内的结构是由三只电阻连接而成,并
与A、B、C、D相连。
现用多用电表测得A、C间电
阻R AC=20Ω,A、D间电阻R AD=30Ω,C、D间电阻
R CD=50Ω,用导线将B、D连接,A、D间电阻R AD=20
Ω,拆除这根导线,(1)画出盒内电阻的连接图,并
标出每个电阻的阻值。
(2)如果在C、D间加上30V
电压,求A、C间电压及盒内电阻消耗的总功率。
