上银滑块的安装

东莞市安昂五金机电有限公司（安昂商城）

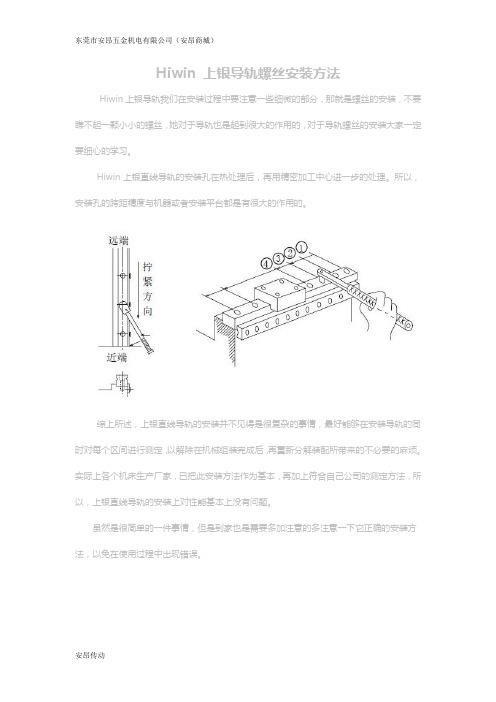

Hiwin 上银导轨螺丝安装方法
Hiwin上银导轨我们在安装过程中要注意一些细微的部分，那就是螺丝的安装，不要瞧不起一颗小小的螺丝，她对于导轨也是起到很大的作用的，对于导轨螺丝的安装大家一定要细心的学习。

Hiwin 上银直线导轨的安装孔在热处理后，再用精密加工中心进一步的处理。

所以，安装孔的跨距精度与机器或者安装平台都是有很大的作用的。

综上所述，上银直线导轨的安装并不见得是很复杂的事情，最好能够在安装导轨的同时对每个区间进行测定，以解除在机械组装完成后，再重新分解装配所带来的不必要的麻烦。

实际上各个机床生产厂家，已把此安装方法作为基本，再加上符合自己公司的测定方法，所以，上银直线导轨的安装上对性能基本上没有问题。

虽然是很简单的一件事情，但是到家也是需要多加注意的多注意一下它正确的安装方法，以免在使用过程中出现错误。

安昂传动。

上银导轨的安装方法：上银直线导轨作为数控机床的进给传动链，其装配形式和精度决定了数控机床的定位精度，也影响着进给轴插补运行的平稳性。

一、上银直线导轨安装形式及受力控机床进给轴常见的导轨支撑有如下几种形式：1、一端固定——一端自由导轨一端固定，另一端自由。

固定端轴承同时承受轴向力和径向力，这种支承方式用于行程小的短导轨或者用于全闭环的机床，因为这种结构的机械定位精度是最不可靠的，特别是对于长径比大的导轨（直线导轨相对细长），热变性是很明显的，1.5m长的导轨在冷、热的不同环境下变化0.05~0.10mm是很正常的。

但是由于他的结构简单，安装调试方便，许多高精度机床仍然采用这种结构，但是必须加装光栅，采用全闭环反馈。

2、一端固定——另一端支承上银导轨一端固定，另一端支承。

固定端同时承受轴向力和径向力；支承端只承受径向力，而且能作微量的轴向浮动，可以减少或避免因导轨自重而出现的弯曲，同时导轨热变形可以自由的向一端伸长。

这种结构使用最广泛，目前国内中小型数控车床、立式加工中心等均采用这种结构。

3、两端固定上银导轨两端均固定。

固定端轴承都可以同时承受轴向力，这种支承方式，可以对上银导轨施加适当的预紧力，提高导轨支承刚度，可以部分补偿导轨的热变形。

对于大型机床、重型机床以及高精度镗铣床常采用此种方案。

但是，这种导轨的调整比较繁琐，如果两端的预紧力过大，将会导致导轨最终的行程比设计行程要长，螺距也要比设计螺距大。

如果两端锁母的预紧力不够，会导致相反的结果，并容易引起机床震动，精度降低。

所以，这类导轨在拆装时一定要按照原厂商说明书调整，或借助仪器（双频激光测量仪）调整。

二、上银直线导轨轴承的排列与命名首先我们了解典型的进给轴传动链，最终支撑直线导轨的是近端支承轴承和远端支承轴承，这两组轴承通过相互的作用，将轴向力顶住，也就是导轨轴成巧妙地运用了“角接触轴承”即可以承受径向力，又可以承受轴向力的双向受力特点。

当轴承内挡圈和外挡圈受到一组相反方向的作用力时，轴承钢珠承受着一对互为相反的作用力，从静力学的角度上看，当物体静止时，这一对作用力大小相等，方向相反。

深圳上银直线导轨HGH55CA的介绍1 上银直线导轨HGH55CA的作用和设计要求当运动件上银直线导轨HGH55CA沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。

对上银直线导轨HGH55CA的要求如下：1.一定的导向精度。

导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。

2.运动轻便平稳。

工作时，应轻便省力，速度均匀，低速时应无爬行现象。

3.良好的耐磨性。

导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。

导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。

4.足够的刚度。

运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。

为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。

5.温度变化影响小。

应保证导轨在工作温度变化的条件下，仍能正常工作。

6.结构工艺性好。

在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。

不同设备的导轨，必须作具体分析，对其提出相应的设计要求。

必须指出，上述六点要求是相互影响的。

2 上银直线导轨HGH55CA设计的主要内容设计导轨应包括下列几方面内容：1.根据工作条件，选择合适的导轨类型。

2.选择导轨的截面形状，以保证导向精度?3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。

4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。

5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。

6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。

上银直线导轨HGH55CA选型第一步---确定轨宽轨宽指滑轨的宽度。

轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。

结构与特长钢球沿着LM轨道和LM滑块上经精密研磨加工而成的4列滚动面进行滚动;通过球保持器与组装在LM滑块上的回球器，使钢球列作循环运动为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷，各钢球列被设计成按接触角45度配置，因此无论何种姿势都可以使用，并且因能施加均等的预压，从而既能一边维持较低的磨擦系数，又加强了4个方向的刚性。

同时，因断面高度低，并且对LM滑块进行了高刚性设计，从而能获得稳定的高精度直线运动4方向等负荷为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷，各钢球列被设计成按接触角45度配置，因此无论何种姿势都可以使用，用途广泛。

自动调心能力由于THK独特的圆弧沟槽的正面组合(DF组合)具有自动调节能力，即使施加预压也能吸收安装误差，从而得到高精度、平滑稳定的直线运动。

世界标准尺寸SHS的尺寸设计以由直线运动系统之先驱THK所开发的、事实上以成为世界标准的全钢球LM滚动导轨HSR型为基准低重心、高刚性通过对LM轨道横断面尺寸的小型化，使重心变低，同时实现了高刚性种类与特长SHS-CLM滑块的法兰部实施了螺纹加工可以从上下任选一方向安装。

可用于工作台上无法钻安装螺栓用通孔的情况SHS-V为减小了LM滑块的宽度(w)、实施了螺纹加工的类型。

可用于工作台宽度空间不足的场所。

SHS-R减小了LM滑块的宽度(w)，安装部实施了螺纹加工。

为继承了全钢球LM滚动导轨HSR-R型的高度尺寸的类型。

SHS-LC具有与SHS-C型同一横断面形状、延长了LM滑块全长(L)、增加了额定载荷的类型。

SHS-LV具有与SHS-V型同一横断面形状、延长了LM滑块的全长(L)、增加了额定载荷的类型。

SHS-LR具有与SHS-R型同一横断面形状、延长了LM滑块的全长(L)、增加了额定载荷的类型球保持器型LM滚动导轨径向型SSR型结构与特长钢球沿着LM轨道和LM滑块上经精密研磨加工而成的4列滚动面进行滚动;通过球保持器与组装在LM滑块上的回球器，使钢球列作循环运动使用球保持器可消除钢球之间的摩擦并提高润滑脂的保持性，因而实现了低噪音、高速、长使用寿命以及长期的运行而免维护小型化、径向型SSR为断面高度较低的小型化产品，采用相对于径向方向呈90度的钢球接触构造，使其最适合于水平导向部出色的平面行走精度由于采用相对于径向方向呈90度的钢球接触构造，径向负荷作用时径向方向的变位量较小，从而可以获得稳定的行走精度自动调节能力由于THK独特的圆弧沟槽的正面组合（DF组合）具有自动调心能力，即使施加予压也能吸收安装误差，从而得到高精度、平滑稳定的直线运动不锈钢型也已标准化采用耐腐蚀性优异的不锈钢材料的LM滑块、LM轨道、钢球而制成的不锈钢型产品也实现了标准化种类和特长SSR-XW为减小LM滑块的宽度（W）、实施了螺纹加工的类型SSR-XV此类型与SSR-XW型具有相同的横切面形状，为缩短了LM滑块全长（L）的节省空间型SSR-XTB因为可以从底面安装LM滑块，所以最适合于无法在工作台上钻安装螺栓用通孔的情况球保持器型LM滚动导轨机床用超重负荷SNR/SNS型结构与特长钢球沿着LM轨道和LM滑块上经精密研磨加工而成的4列滚动面进行滚动；通过球保持器与组装在LM滑块上的回球器，使钢球列作循环运动。

上银滑轨垂直安装漏油银滑轨是一种常见的机械设备，广泛应用于各种工业领域。

然而，有时候在使用过程中，我们可能会遇到银滑轨垂直安装漏油的问题。

本文将就这一问题展开讨论，分析可能的原因并提出解决方案。

让我们来了解一下银滑轨的基本构造。

银滑轨是由滑块和导轨组成的，它们之间通过润滑油进行润滑，以减小摩擦力并保证机械设备的正常运行。

然而，在垂直安装的情况下，由于重力的作用，润滑油很容易从滑块中流失，导致银滑轨漏油问题的出现。

那么，为什么银滑轨垂直安装会导致漏油呢？主要有以下几个原因：由于重力作用，润滑油在滑块内部的压力会增大，从而增加了漏油的可能性。

其次，润滑油在滑块内部的流动速度也会加快，进一步增加了漏油的风险。

此外，垂直安装的银滑轨往往承受着更大的工作负荷，使得滑块的摩擦力增加，从而导致润滑油更容易流失。

针对银滑轨垂直安装漏油的问题，我们可以采取以下解决方案：选择合适的润滑油是非常重要的。

我们可以选择具有较高黏度和粘稠度的润滑油，以提高其在滑块内部的粘附性和润滑效果。

此外，润滑油的添加剂也可以起到增加黏附力和降低流失速度的作用。

可以考虑在银滑轨的滑块和导轨上添加导油槽。

导油槽的作用是收集滑动过程中流失的润滑油，并将其重新输送到滑块内部，从而减少漏油。

导油槽的设计应合理，确保能够及时有效地收集漏油。

定期检查银滑轨的润滑系统也是非常重要的。

我们可以定期检查润滑油的量和质量，确保其在滑块内部的充足和正常。

同时，还需要检查润滑系统的管道和连接部件是否存在漏油的情况，及时进行修复或更换。

根据实际情况可以考虑调整银滑轨的安装角度。

如果可能的话，尽量将银滑轨调整为水平安装，这样可以减小润滑油流失的风险。

当然，这需要根据具体的工作环境和需求来进行判断和决策。

银滑轨垂直安装漏油是一个常见的问题，但我们可以采取一系列的解决方案来应对。

选择合适的润滑油、添加导油槽、定期检查润滑系统以及调整安装角度等措施都可以有效地解决这一问题。

上银导轨的安装上银导轨必须根据机台使用状况，如受振动、冲击力的程度，要求的行走精度及机台限制而设定其安装方法。

安昂技术工程师经过多年的总结，为您提供上银导轨滑块的安装方法，以及一些安装的注意事项，有图有真相！1-1 基准轨与从动轨当非互换型线性滑轨配对使用时，需注意基準轨与从动轨之差异。

基準轨侧边基準面精度较从动轨高，可作為床台安装承靠面。

基準轨上有刻上MA之记号，如图所示。

1-2 床台受到振动及冲击力作用，且要求高刚性、高精密度的安装(1) 固定方式当床台受到振动、冲击力的作用时，滑轨及滑块很可能偏离原来的固定位置，而影响精度。

為避免发生类似的状况，建议使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。

(2) 滑轨安装1. 清除床台装配面的污物。

2. 将线性滑轨平稳的放在床台上，并让滑轨侧边基準面靠上床台装配面。

3. 试锁装配螺丝以确认螺栓孔是否吻合，并将滑轨底部基準面大概固定於床台底部装配面。

4. 使用侧向固定螺钉，按顺序将滑轨侧边基準面逼紧床台侧边装配面，以确定滑轨位置。

5. 使用扭力板手，以特定扭力按顺序锁紧装配螺丝，将滑轨底部基準面逼紧床台底部装配面。

6. 依步骤1至5安装其余配对滑轨。

(3) 滑块安装1.使用装配螺丝将承载平台大概固定于滑块上。

2.使用固定螺丝，将滑块侧边基準面紧固於平台侧边装配面上，以确定滑块位置。

3.锁紧装配螺丝将承载平台按1～4对角线顺序紧固於滑块上文章就到这里了！如果您还有不懂的，可以拨打我们的电话，我们在线为您解答！服务热线：400-098-1117点击这里可以进入上银导轨产品分类。

滑塊入子的連接方式及導滑形式
一、滑塊入子的連接方式
滑塊頭部入子的連接方式由成品決定,不同的成品對滑塊入子的連接方式可
能不同,具體入子的連接方式大致如下:
簡圖說明簡圖說明
滑塊采用整體式結構,一般適用于型芯較大,強度較好的場合. 燕尾槽固定適用於固定大型芯
采用螺釘的固定形式,一般型芯成方形采用梢孔固定,適用固定薄片型芯.
采用螺釘固定,一般型芯或圓形,且型芯較小場合. 采用壓板固定適用固定多型芯.
二、滑塊的導滑形式
塊在導滑中,活動必須順利、平穩,才能保證滑塊在模具生產中不發生卡滯或跳動
現象,否則會影響成品質品,模具壽命等。

常用的導滑形式如下圖所示。

簡圖說明簡圖說明
采用整體式加工困難,一般用在模具較采用壓板,中央導軌形式,一般用在滑塊
采用矩形的壓板形式,加工簡單,強度較好,應用廣泛,壓板規格可查標准零件表. 采用T形槽,且裝在滑塊內部,一般用於容間較小的場合,如跑內滑塊.
采用字形壓板,加工簡單,強度較好,一般采用鑲嵌式的T形槽,穩定性較好,加工
三、拔塊的連接方式
簡圖說明簡圖說明
固定於定模套外側,模套強度高結構緊湊,裝配方便,但螺釘易松動,用於較小的抽總距. 固定部位與圖3相同,拔堪插入模套,銷釘封鎖能承受較大的抽芯力穩定性較好.
固定部位與圖1相同,能承受較大抽芯力,但加工固定部位與圖3相同,拔。
