上银直线导轨选型资料

HIWIN上银导轨选用准则：
1.使用条件设定
应用之设备，行程，内部空进之限制，运行速度、加速度，精度之要求，使用频率，刚性之要求，使用环境，负荷方式，要求寿命年限
2.上银导轨各系列的应用
HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。

EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。

MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。

3.上银导轨选用精度等级
C,H,P,SP,UP等级视设备精度要求而定
4.假定滑块尺寸及数目
依经验选用负荷状态若与滚珠螺杆配合使用，则使用的HIWIN直线导轨规格与螺杆外径相似，如螺杆外径为35mm则选用HG35规格
5.计算滑块最大负荷
参照负荷计算例计算单个滑块最大等效负荷确认选用的上银导轨静安全系数应超过静安全系数使用表所列之值
6.选择预压力
依刚性要求及安装面精度选用
7.确认刚性
参照刚性表计算变形量提高预压力，加大选用尺寸或滑块数以提高刚性
8.计算使用寿命
依使用速度、频率计算寿命距离要求依寿命公式计算选定上银直线导轨之寿命距离
9.润滑选用
润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油
凡一传动。

HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。

再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。

直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。

2. 行程：确定所需的行程长度，以确定导轨的长度和数量。

3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。

4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。

5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。

6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。

7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。

8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。

基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。

在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。

上银直线导轨样本导言直线导轨是目前机械领域常用的一种机械传动部件，其作用是在工作时提供平滑且高精度的直线运动。

上银直线导轨是其中一种常见的导轨样本，其具备高刚度、高精度和高稳定性的特点，被广泛应用于数控机床、半导体设备、激光设备等领域。

本文将对上银直线导轨样本进行详细介绍。

1. 上银直线导轨样本的结构和特点上银直线导轨样本由导轨座、导轨块、导轨轨道、滚珠和保持器等组成。

其主要特点如下：•高刚度：上银直线导轨样本采用螺纹孔固定方式，能够提供更高的刚度和稳定性，以确保机床在运行过程中不产生过大的振动和变形。

•高精度：上银直线导轨样本的导轨块表面涂有特殊涂层，能够提供更高的摩擦系数和耐磨性，从而实现更高的运动精度。

•低摩擦：上银直线导轨样本采用滚动轴承的原理，能够减小运动时产生的摩擦力，提高导轨的寿命和稳定性。

•高可靠性：上银直线导轨样本的滚珠采用特殊工艺制作，具有较高的硬度和耐磨性，能够在长时间使用中保持较好的工作状态。

2. 上银直线导轨样本的应用上银直线导轨样本被广泛应用于机床、半导体设备、激光设备等高精度工业领域。

其主要应用包括以下方面：2.1 数控机床上银直线导轨样本在数控机床上的应用可以提高机床的工作精度和稳定性。

其高刚度和低摩擦的特点使得机床在高速切削时能够保持稳定的位置精度，从而提高加工质量和效率。

2.2 半导体设备在半导体设备中，上银直线导轨样本能够保证设备的高精度运动。

由于半导体工艺对工作精度要求非常高，采用上银直线导轨样本能够确保器件的精确定位和对准，从而提高生产效率和产品质量。

2.3 激光设备激光设备对位置精度要求非常高，而上银直线导轨样本具备高精度和低摩擦的特点，能够满足激光设备对运动平台的要求。

其应用范围包括激光切割、激光打标等领域。

3. 上银直线导轨样本的维护和保养为了保证上银直线导轨样本的正常工作和延长使用寿命，需要进行适当的维护和保养。

具体方法如下：•定期清洁：定期清洁导轨表面和滚珠，确保其表面干净、无异物。

上银直线导轨选型资料（一）引言概述：本文为《上银直线导轨选型资料（一）》的文档，旨在提供有关上银直线导轨的详细信息和选型参考，以帮助读者了解和选择适合他们需求的直线导轨产品。

正文：一、上银直线导轨的概述1.1 直线导轨的定义和作用1.2 上银直线导轨的特点和优势1.3 上银直线导轨的应用领域1.4 上银直线导轨的市场趋势1.5 上银直线导轨的发展历程二、上银直线导轨的结构和分类2.1 上银直线导轨的结构原理2.2 上银直线导轨的分类及特点2.3 上银直线导轨的尺寸规格2.4 上银直线导轨的材质和制造工艺2.5 上银直线导轨的相关标准和认证三、上银直线导轨的选型指南3.1 上银直线导轨选型的基本原则3.2 选型参数和技术指标的解释3.3 上银直线导轨的动载荷计算方法3.4 温度、速度和加速度对选型的影响3.5 选型工具和在线平台的使用介绍四、上银直线导轨的安装和维护4.1 安装前的准备工作及注意事项4.2 安装上银直线导轨的步骤和方法4.3 导轨的调试和对齐技巧4.4 上银直线导轨的常见故障及解决方案4.5 维护和保养上银直线导轨的方法和周期五、上银直线导轨的市场价格和供应商推荐5.1 上银直线导轨的市场价格分析5.2 市场上主要供应商的调研和比较5.3 推荐的上银直线导轨产品型号和厂家5.4 选型实例和案例分析5.5 上银直线导轨选型需注意的事项总结：本文全面介绍了上银直线导轨的概述、结构分类、选型指南、安装维护及市场价格和供应商推荐等方面的内容。

通过阅读本文，读者可以对上银直线导轨的特点、应用领域和选型原则有更深入的了解，并能根据自身需求选择合适的上银直线导轨产品。

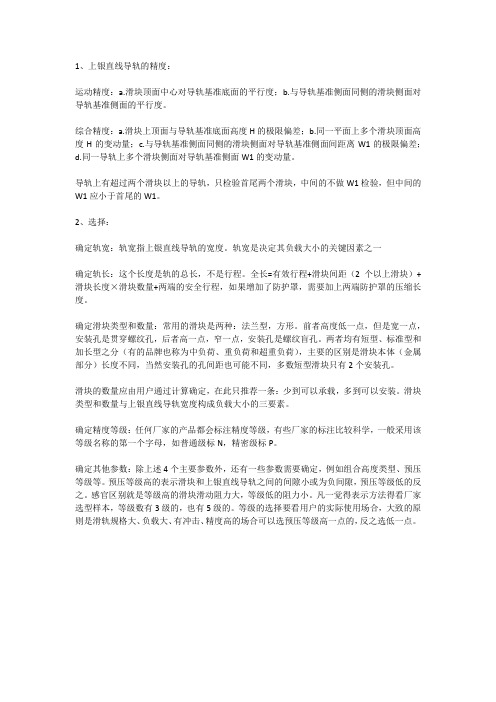

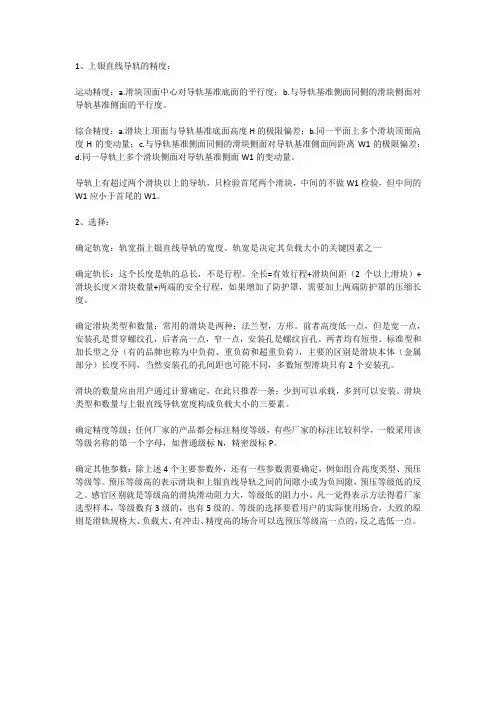

1、上银直线导轨的精度：运动精度：a.滑块顶面中心对导轨基准底面的平行度；b.与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度。

综合精度：a.滑块上顶面与导轨基准底面高度H的极限偏差；b.同一平面上多个滑块顶面高度H的变动量；c.与导轨基准侧面同侧的滑块侧面对导轨基准侧面间距离W1的极限偏差；d.同一导轨上多个滑块侧面对导轨基准侧面W1的变动量。

导轨上有超过两个滑块以上的导轨，只检验首尾两个滑块，中间的不做W1检验，但中间的W1应小于首尾的W1。

2、选择：确定轨宽：轨宽指上银直线导轨的宽度。

轨宽是决定其负载大小的关键因素之一确定轨长：这个长度是轨的总长，不是行程。

全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。

确定滑块类型和数量：常用的滑块是两种：法兰型，方形。

前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。

两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。

滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。

滑块类型和数量与上银直线导轨宽度构成负载大小的三要素。

确定精度等级：任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N，精密级标P。

确定其他参数：除上述4个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等。

预压等级高的表示滑块和上银直线导轨之间的间隙小或为负间隙，预压等级低的反之。

感官区别就是等级高的滑块滑动阻力大，等级低的阻力小。

凡一觉得表示方法得看厂家选型样本，等级数有3级的，也有5级的。

等级的选择要看用户的实际使用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。

上银直线导轨选型资料在选择上银直线导轨时，首先得明白自己需要什么。

比如说，工作环境、负载要求、精度等，都是关键因素。

没有这些基础知识，选错导轨可就麻烦了。

首先，工作环境是个大问题。

一般来说，导轨得能耐得住环境的挑战。

湿气、灰尘，这些都能让导轨的性能打折扣。

你想啊，导轨就像个辛苦的工人，得在恶劣条件下坚持工作。

选择防尘、防水的导轨，无疑是个明智的选择。

然后，负载能力也不可忽视。

每个项目都有自己的“重量”，选择的导轨必须能够承受这个重量。

比如说，轻负载可以选择小型导轨，而重负载就得选大型导轨。

要不然，导轨就像大海捞针，根本无法应对。

再来，精度问题也不能掉以轻心。

精度决定了设备的性能。

需要高精度的设备，就得选择高精度的导轨。

很多人可能觉得高精度的导轨太贵，其实长远来看，投资高精度的导轨更划算，减少了维护成本。

除了这些，导轨的安装和维护也要考虑。

安装简单的导轨可以省下不少麻烦。

维护方便的导轨，让你省心不少。

别小看这个，平时的维护能让导轨寿命延长。

说到使用寿命，好的导轨就像一条长河，流淌得久，使用得舒心。

导轨的材料、工艺、设计，都影响着它的使用寿命。

优质的材料，搭配先进的制造工艺，才能确保导轨长时间稳定运行。

还有，噪音问题也值得注意。

选用低噪音的导轨，能让设备运行得更加安静。

尤其是在一些对噪音敏感的环境中，安静的运行至关重要。

噪音过大，会影响到周围环境，甚至造成干扰。

总结来说，选择上银直线导轨并不是小事。

了解需求、环境、负载、精度、安装维护等因素，才能最终选到适合的导轨。

就像选朋友一样，合适的才是最重要的。

总之，选对导轨，事半功倍，才能让工作更顺利，效率更高。

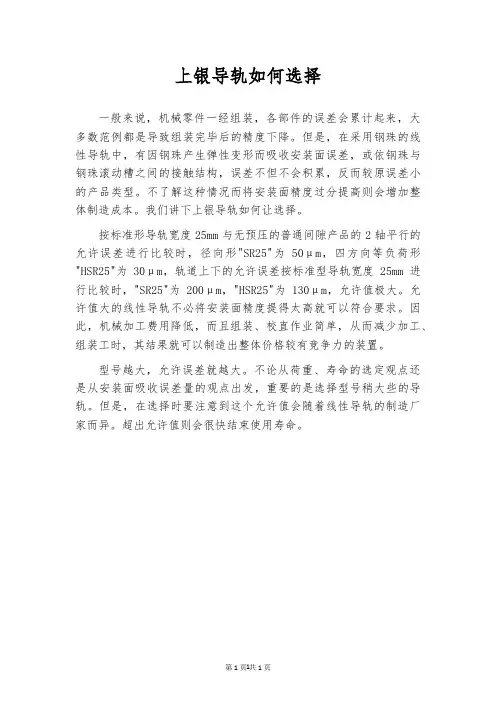

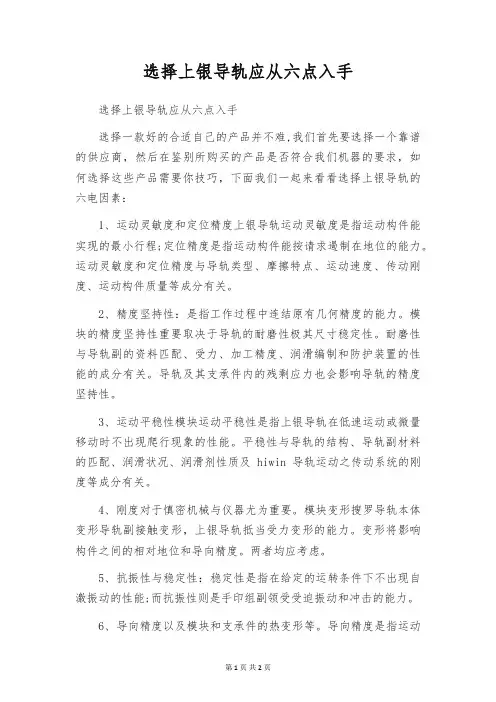

选择上银导轨应从六点入手选择上银导轨应从六点入手选择一款好的合适自己的产品并不难,我们首先要选择一个靠谱的供应商，然后在鉴别所购买的产品是否符合我们机器的要求，如何选择这些产品需要你技巧，下面我们一起来看看选择上银导轨的六电因素：1、运动灵敏度和定位精度上银导轨运动灵敏度是指运动构件能实现的最小行程;定位精度是指运动构件能按请求遏制在地位的能力。

运动灵敏度和定位精度与导轨类型、摩擦特点、运动速度、传动刚度、运动构件质量等成分有关。

2、精度坚持性：是指工作过程中连结原有几何精度的能力。

模块的精度坚持性重要取决于导轨的耐磨性极其尺寸稳定性。

耐磨性与导轨副的资料匹配、受力、加工精度、润滑编制和防护装置的性能的成分有关。

导轨及其支承件内的残剩应力也会影响导轨的精度坚持性。

3、运动平稳性模块运动平稳性是指上银导轨在低速运动或微量移动时不出现爬行现象的性能。

平稳性与导轨的结构、导轨副材料的匹配、润滑状况、润滑剂性质及hiwin导轨运动之传动系统的刚度等成分有关。

4、刚度对于慎密机械与仪器尤为重要。

模块变形搜罗导轨本体变形导轨副接触变形，上银导轨抵当受力变形的能力。

变形将影响构件之间的相对地位和导向精度。

两者均应考虑。

5、抗振性与稳定性：稳定性是指在给定的运转条件下不出现自激振动的性能;而抗振性则是手印组副领受受迫振动和冲击的能力。

6、导向精度以及模块和支承件的热变形等。

导向精度是指运动构件沿导轨导面运动时其运动轨迹的准确程度。

影响导向精度的重要成分有导轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、表面粗糙度、导轨和支承件的刚度、导轨副的油膜厚度及油膜刚度。

直线运动导轨的几何精度个别搜罗：垂直平面和程度平面内的直线度;两条导轨面间的平行度。

导轨几何精度可以用导轨全长上的误差或单位长度上的误差暗示。

以上是选择合适自己机器的上银导轨方法，靠谱的供应商，运动灵敏度和定位精度、精度坚持性、运动平稳性模块运动平稳性、刚度对于慎密机械与仪器尤为重要、抗振性与稳定性、导向精度以及模块和支承件的热变形等等。
