导轨的选型及计算导轨是一种用于支撑和导向运动机构的装置，广泛应用于各种机械设备和工业生产中。

导轨的选型和计算对于机械设备的运行和精度有着重要的影响，下面将详细介绍导轨的选型和计算的相关内容。

1.导轨的选型：-负载要求：根据所要承载的负载大小，选择相应的导轨类型和规格。

一般而言，负载越大，需要选择精度更高的导轨。

-运动速度：高速运动时，应选择具有较高刚度和振动阻尼的导轨类型，以确保平稳的运动。

-精度要求:根据所要求的运动精度，选择具有合适精度等级的导轨。

一般市场上导轨的精度等级包括：P级、H级、N级等，其中精度等级越高，导轨的定位精度越高。

-使用环境：根据导轨所处的环境条件，选择适合的导轨材料，如不锈钢导轨、铝合金导轨等。

-导轨的自润滑能力：根据实际需求选择导轨的自润滑能力，如有些导轨需要使用润滑油来确保正常工作。

2.导轨的计算：导轨的计算一般分为以下几个方面的内容：-负载计算：首先要计算所要承载的负载大小，包括横向负载、纵向负载和径向负载等。

-功率计算：根据负载计算出的数据，再根据所要求的运行速度，计算出导轨所需的功率。

-振动计算：根据负载和速度等参数，计算导轨运动时所产生的振动，并与实际需求进行对比，以确定导轨所需的振动阻尼能力。

-精度计算：根据所要求的运动精度，计算导轨的理论定位精度，并与导轨的精度等级进行比较。

如精度等级不够，需要重新选择导轨。

-刚度计算：根据负载和速度等参数，计算导轨的刚度，并与实际需求进行对比。

若刚度不够，也需要重新选择导轨。

-导轨的寿命计算：根据导轨的材料和工作环境等因素，计算导轨的使用寿命，并根据需求进行修正。

总之，导轨的选型和计算是机械设计的一个重要环节，它涉及到负载要求、运动速度、精度要求、使用环境等多个因素。

通过合理的选型和计算，可以确保导轨的适用性和可靠性，提高机械设备的运行精度和稳定性。

同时，需要注意参考相关的标准和规范，以确保导轨的质量和性能符合要求。

导轨的选型及计算按结构特点和摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应用列于表中。

表6-1 导轨类型特点及应用6.1 初选导轨型号及估算导轨长度X 方向初选导轨型号为494012GGB 20B AL2P -⨯ [6]具体数据见《机械设计手册》9-149 Y 方向初选导轨型号为4109022G G B20AAL 1-⨯P导轨的运动条件为常温，平稳，无冲击和震动 为何选用滚动直线导轨副：1）滚动直线导轨副动静摩擦力之差很小，摩擦阻力小，随动性极好。

有利于提高数控系统的响应速度和灵敏度。

驱动功率小，只相当普通机械的十分之一。

2）承载能力大，刚度高。

3）能实现高速直线运动，起瞬时速度比滑动导轨提高10倍。

4）采用滚动直线导轨副可简化设计，制造和装配工作，保证质量，缩短时间，降低成本。

导轨的长度：由于导轨长度影响工作台的工作精度和高度，一般可根据滑块导向部分的长度来确定导轨长度。

其公式为：L=H+S+△l-S1-S2由此公式估算出Lx=940mm,Ly=1090mm其中L—导轨长度H—滑块的导向面长度S—滑块行程△l—封闭高度调节量S1—滑块到上死点时，滑块露出导轨部分的长度S2—滑块到下死点时，滑块露出导轨部分的长度6.2 计算滚动导轨副的距离额定寿命X方向的导轨计算X方向初选导轨型号为494012GGB20B AL2P-⨯，查表9.3-73[1]得，这种导轨的额定动，静载荷分别为Ca=13.6kN,Coa=20.3kN。

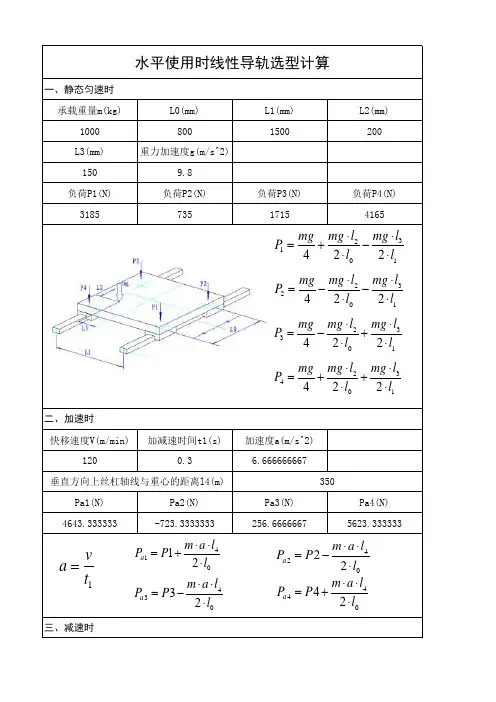

4个滑块的载荷按表9.3-48序号1的载荷计算式计算。

其中工作台的最大重量为:G=100×9.8=980NF1=F2=F3=F4=1/4（G1+F）=250N1)滚动导轨的额定寿命计算公式[6]为：L=（fh ftfc fa Ca/ fwPc）ε⨯K=27166km式中 L——额定寿命（km）；Ca——额定动载荷（KN）；P——当量动载荷（KN）；Fmax——受力最大滑块所受的载荷（KN）； Z——导轨上的滑块数；ε——指数，当导轨体为滚珠时，ε=3；当为滚柱时ε=10/3； K ——额定寿命单位（KM ），滚珠时，K=50KM ；滚柱时，K=100KM ； fh ——硬度系数；fh ――（滚道实际硬度（HRC ））。

导轨的选型及计算导轨的选型及计算按结构特点和摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应用列于表中表6-1导轨类型特点及应用塑料导轨1, 动导轨表面贴塑料软带等与铸铁或钢导轨搭配，摩擦系数小，且动静摩擦系数搭配，不易爬行，抗摩擦性能好。

2, 贴塑工艺简单。

3,刚度较低，耐热性差容易蠕变主要应用与中大型机床压强不大的导轨应用日广泛动压导轨1，速度高(90m/mi n~6OOm/mi n)，形成液体摩擦2,阻尼大，抗阵性好3,结构简单，不需复杂供油系统，使用维护方便4,油膜厚度随载荷与速度而变化。

影响加工精度，低速重载易出现导轨面要用语速度高，精度要求般的机床镶钢，镶金属导轨1,在支撑导 轨上镶装有 一定硬度的 不钢板或钢 带,提高导 轨耐磨性，改善摩擦或 满足焊接床 身结构需 要。

2,在动 导轨上镶有 青铜只类的 金属防止咬 合磨损，提 高耐磨性，运动平稳精 度咼镶钢 导轨 工艺 复 杂，成本 高。

常用于重 型机 床如 \立 车，龙门 铣床 的导 轨上 静压 导轨 1,摩擦系数 很小，驱动 力小。

2,低 速运动平稳 性好3,承 载能力大，刚性，吸阵 性好4,需要 一套液压装 置，结构复 杂，调整困 难各种 大 型,重 型 机 床,精 密 机 床, 数 控 机 床 的 工6.1初选导轨型号及估算导轨长度X 方向初选导轨型号为GGB20BAL2P12 940 4⑹具体数据见《机械设计 手册》9-149 Y 方向初选导轨型号为 GGB20AAL 2R2 1090 4导轨的运动条件为常温，平稳，无冲击和震动 为何选用滚动直线导轨副：1）滚动直线导轨副动静摩擦力之差很小，摩擦阻力小，随动性极好。

有利于提高数控系统的响应速度和灵敏度。

驱动功率小，只相当普通机械的十分之。

2）承载能力大，刚度高。

3）能实现高速直线运动，起瞬时速度比滑动导轨提高10倍。

4）采用滚动直线导轨副可简化设计，制造和装配工作，保证质量，缩短时间，降低成本。

导轨的选型及计算按结构特点与摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应用列于表中。

表6-1 导轨类型特点及应用6、1 初选导轨型号及估算导轨长度X 方向初选导轨型号为494012GGB 20B AL2P -⨯ [6]具体数据见《机械设计手册》9-149 Y 方向初选导轨型号为4109022G G B20AAL 1-⨯P导轨的运动条件为常温,平稳,无冲击与震动 为何选用滚动直线导轨副:1)滚动直线导轨副动静摩擦力之差很小,摩擦阻力小,随动性极好。

有利于提高数控系统的响应速度与灵敏度。

驱动功率小,只相当普通机械的十分之一。

2)承载能力大,刚度高。

3)能实现高速直线运动,起瞬时速度比滑动导轨提高10倍。

4)采用滚动直线导轨副可简化设计,制造与装配工作,保证质量,缩短时间,降低成本。

导轨的长度:由于导轨长度影响工作台的工作精度与高度,一般可根据滑块导向部分的长度来确定导轨长度。

其公式为:L=H+S+△l-S1-S2由此公式估算出Lx=940mm,Ly=1090mm其中L—导轨长度H—滑块的导向面长度S—滑块行程△l—封闭高度调节量S1—滑块到上死点时,滑块露出导轨部分的长度S2—滑块到下死点时,滑块露出导轨部分的长度6、2 计算滚动导轨副的距离额定寿命X方向的导轨计算X方向初选导轨型号为494012GGB20B AL2P-⨯,查表9、3-73[1]得,这种导轨的额定动,静载荷分别为Ca=13、6kN,Coa=20、3kN。

4个滑块的载荷按表9、3-48序号1的载荷计算式计算。

其中工作台的最大重量为:G=100×9、8=980NF1=F2=F3=F4=1/4(G1+F)=250N1)滚动导轨的额定寿命计算公式[6]为:L=(fh ftfc fa Ca/ fwPc)ε⨯K=27166km式中 L——额定寿命(km);Ca——额定动载荷(KN);P——当量动载荷(KN);Fmax——受力最大滑块所受的载荷(KN); Z——导轨上的滑块数;ε——指数,当导轨体为滚珠时,ε=3;当为滚柱时ε=10/3; K ——额定寿命单位(KM),滚珠时,K=50KM;滚柱时,K=100KM; fh ——硬度系数;fh ――(滚道实际硬度(HRC))。

导轨的选型及计算步骤导轨是一种用于支撑和引导物体运动的机械装置，广泛应用于机床、自动化设备和交通工具等领域。

在选择合适的导轨类型和进行计算时，可以按照以下步骤进行：第一步：确定导轨应用条件在选择导轨之前，需要明确导轨所处的应用环境和要求，包括导轨的使用负载、运动速度、运动方向、运动方式和工作环境等。

这些因素将决定导轨的类型和精度等级。

第二步：选择导轨类型根据导轨的应用条件，可以选择合适的导轨类型，常见的导轨类型有直线导轨、圆柱导轨、球导轨和滚道导轨等。

不同类型的导轨适用于不同的应用场景，具有自身的特点和优势。

直线导轨适用于直线运动的场合，有较高的精度和刚度。

圆柱导轨适用于往复运动的场合，具有较高的承载能力和刚性。

球导轨适用于高速运动的场合，具有较好的滚动性能和耐磨性。

滚道导轨适用于滚动运动的场合，具有较好的自动调心能力和承载能力。

第三步：计算导轨尺寸在确定导轨类型之后，需要进行导轨尺寸的计算。

导轨的尺寸计算包括导轨长度、导轨高度、导轨宽度和导轨间距等。

这些尺寸需要根据负载和运动要求等因素来确定，确保导轨能够满足运动的要求和使用寿命。

导轨长度的计算是根据工件的行程和导轨端部的支撑方式来确定的。

导轨高度和宽度的计算需要根据负载和导轨类型来确定。

导轨高度的计算通常需要考虑滑块的高度和导轨的承载能力。

导轨宽度的计算需要考虑滑块的宽度和导轨的刚度要求。

导轨间距的计算通常需要根据工作台或滑块的尺寸来确定。

第四步：确定导轨的精度等级导轨的精度等级通常根据导轨的工作要求来确定。

导轨的精度等级包括导轨的直线度、平行度、垂直度和角度度等。

高精度等级的导轨通常具有更高的精度和刚度，适用于要求高速、高精度和高刚度的应用场合。

第五步：选择合适的导轨供应商在确定导轨类型、尺寸和精度等级之后，可以选择合适的导轨供应商进行采购。

导轨供应商的选择需要考虑产品质量、售后服务、价格和交货周期等因素。

总之，选择合适的导轨类型和进行计算是确保导轨能够满足运动要求和使用寿命的关键。

导轨的选型和计算导轨是指用于支撑和引导机械部件或设备运动的元件，常见于各种机床、自动化设备、输送机及激光切割机等各类工业设备。

导轨的选型和计算涉及到多个方面的因素，包括负载条件、运动速度、加速度、精度等。

下面将详细介绍导轨的选型和计算过程。

1.负载条件：导轨的选型要根据设备的负载条件来确定。

负载条件包括负载方向、负载大小以及负载变化速度等。

根据负载条件来确定导轨的尺寸和材料，以保证机械设备的正常运行。

2.运动速度：导轨的选型也要考虑设备的运动速度。

运动速度越高，对导轨的要求就越高，需要选择更高强度的导轨。

3.加速度：设备的加速度也会对导轨的选型产生影响。

加速度越大，对导轨的应力和冲击力就越大，需要选择更耐磨、更强韧的导轨。

4.精度要求：不同的机械设备对导轨的精度要求不同，需要根据设备的精度要求来选择导轨。

一般来说，高精度设备需要选用精度更高的导轨。

导轨的计算可以分为以下几个步骤：1.确定负载：首先需要确定设备的负载条件，包括负载方向、负载大小以及负载变化速度等。

2.计算静载荷：根据负载条件，可以计算出设备在工作过程中对导轨的静载荷。

静载荷是指设备在停止运动状态下对导轨的压力。

3.计算动载荷：动载荷是指设备在运动过程中对导轨的压力。

动载荷的计算涉及到设备的运动速度和加速度等因素。

根据实际使用的设备运动速度和加速度，可以计算出动载荷。

4.选择导轨：根据计算得到的静载荷和动载荷，可以选择合适的导轨。

选择导轨时要考虑导轨的强度、硬度和耐磨性等因素。

5.导轨尺寸计算：根据设备的负载条件和运动速度等因素，可以计算出导轨的尺寸。

导轨的尺寸包括导轨的宽度、厚度和长度等。

6.导轨校核：最后需要对选择的导轨进行校核，确定是否满足设备的要求。

校核包括对导轨的强度、硬度和刚度等性能进行验证。

总之，导轨的选型和计算是一个复杂且综合的过程，需要考虑多个因素。

合理的导轨选型和计算可以保证机械设备的正常运行，提高设备的精度和寿命。

导轨的选型及计算步骤选型和计算步骤包括以下几个方面：1.确定导轨的应用场景：首先，需要明确导轨的应用场景，如机床、自动化生产线、电梯等等。

不同的应用场景对导轨的要求不同，需要选择适合的导轨类型和规格。

2.选择导轨类型：根据应用场景的要求，选择合适的导轨类型。

常见的导轨类型包括线性滑轨、滚珠导轨、滚柱导轨等等。

不同的导轨类型有不同的性能特点和适用范围，需根据具体情况进行选择。

3.确定导轨规格：根据应用场景的要求和工作负载，确定导轨的规格。

导轨的规格主要包括导轨长度、导轨宽度、导轨高度等等。

要考虑工作负载的重量、速度和加速度等参数，确保选择的导轨能够满足要求。

4.导轨剖面和形状设计：针对具体应用需求和机械结构设计要求，确定导轨的剖面和形状。

导轨的剖面和形状会影响导轨的刚度、耐磨性和重量等性能，需要根据具体情况进行设计。

5.导轨材料选择：根据应用场景的要求和工作环境，选择适合的导轨材料。

常用的导轨材料包括钢、铁、铝、不锈钢等等。

不同材料具有不同的机械性能、耐磨性和耐腐蚀性，需要根据实际情况进行选择。

6.导轨质量和精度要求：根据应用需求和工作精度要求，确定导轨的质量和精度要求。

导轨的质量和精度与导轨的制造工艺和材料有关，需要根据具体应用要求来决定。

7.导轨的安装和维护：在完成选型和计算后，需要进行导轨的安装和维护工作。

导轨的安装要注意安装位置、安装方向和安装精度，以确保导轨的准确性和稳定性。

导轨的维护包括保持导轨的清洁、润滑和定期检查等工作，以延长导轨的使用寿命。

以上是导轨选型和计算步骤的基本内容，根据具体应用需求和实际情况，还可以结合其他因素进行综合考虑，以确保选取合适的导轨。

导轨的选型及计算按结构特点和摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应用列于表中。

6.1 初选导轨型号及估算导轨长度X 方向初选导轨型号为494012GGB 20B AL2P -⨯ [6]具体数据见《机械设计手册》9-149 Y 方向初选导轨型号为4109022G G B20AAL 1-⨯P 导轨的运动条件为常温,平稳,无冲击和震动 为何选用滚动直线导轨副：1）滚动直线导轨副动静摩擦力之差很小,摩擦阻力小,随动性极好。

有利于提高数控系统的响应速度和灵敏度。

驱动功率小,只相当普通机械的十分之一。

2）承载能力大,刚度高。

3）能实现高速直线运动,起瞬时速度比滑动导轨提高10倍。

4）采用滚动直线导轨副可简化设计,制造和装配工作,保证质量,缩短时间,降低成本。

导轨的长度：由于导轨长度影响工作台的工作精度和高度,一般可根据滑块导向部分的长度来确定导轨长度。

其公式为：L=H+S+△l-S1-S2由此公式估算出Lx=940mm,Ly=1090mm 其中L —导轨长度H —滑块的导向面长度 S —滑块行程 △l —封闭高度调节量S1—滑块到上死点时,滑块露出导轨部分的长度 S2—滑块到下死点时,滑块露出导轨部分的长度6.2 计算滚动导轨副的距离额定寿命X 方向的导轨计算X 方向初选导轨型号为494012GGB 20B AL2P -⨯,查表9.3-73[1]得,这种导轨的额定动,静载荷分别为Ca=13.6kN,Coa=20.3kN 。

4个滑块的载荷按表9.3-48序号1的载荷计算式计算。

其中工作台的最大重量为:G=100×9.8=980NF1=F2=F3=F4=1/4（G1+F ）=250N1)滚动导轨的额定寿命计算公式[6]为：L=（f h f t fc fa Ca/ fwPc ）ε⨯K=27166km式中 L ——额定寿命（km ）； Ca ——额定动载荷（KN ）； P ——当量动载荷（KN ）；Fmax ——受力最大滑块所受的载荷（KN ）；Z ——导轨上的滑块数；ε——指数,当导轨体为滚珠时,ε=3；当为滚柱时ε=10/3； K ——额定寿命单位（KM ）,滚珠时,K=50KM ；滚柱时,K=100KM ； fh ——硬度系数；fh ――（滚道实际硬度（HRC ））。

导轨的选型和计算一、导轨的选型1.载荷能力：根据设备的负载情况，选择合适承受载荷的导轨。

一般情况下，载荷能力的计算主要包括垂直加载、水平加载、弯曲和扭矩。

2.运动方式：导轨的运动方式主要有滚动式和滑动式两种。

滚动式导轨由滚珠或滚柱组成，能够提供高精度和高速运动，但需要润滑油脂。

滑动式导轨由滑块和导轨座组成，能够提供大的载荷能力和稳定性，但摩擦力较大。

3.精度要求：根据设备的精度要求，选择合适精度等级的导轨。

通常有P级、H级和X级等，精度等级越高，滚动阻力越小，但成本也越高。

4.导轨的长度和尺寸：根据设备的工作空间和机械结构的尺寸，选择合适长度和尺寸的导轨。

5.导轨的材料：选择适合工作环境的导轨材料。

常用的导轨材料有钢、铸铁、铝合金等。

6.导轨的耐磨性和耐腐蚀性：根据设备的工作环境，选择合适的导轨材料，保证导轨的使用寿命。

7.导轨的价格：根据设备的预算，选择合适价格的导轨。

二、导轨的计算导轨的计算主要包括轴向排列导轨的计算和重合度计算。

下面将分别介绍两种计算方法。

1.轴向排列导轨的计算：假设有两个水平轴向排列的导轨，需要计算它们的间隙和偏移。

计算方法如下：(1)计算间隙：导轨的间隙计算公式为：间隙=(导轨1的总高度-导轨2的总高度)/2 (2)计算偏移：导轨的偏移计算公式为：偏移=(导轨1的总宽度-导轨2的总宽度)/2 2.重合度计算：重合度是指两个导轨之间的平行度，它是影响机械设备运动轨迹准确性的重要因素。

重合度计算方法如下：(1)首先需要确定一个基准导轨，该导轨的位置和安装是准确无误的。

(2)测量其他导轨相对于基准导轨的位置偏差，包括垂直度、水平度和偏移量。

(3)根据测量值进行修正，使得其他导轨与基准导轨保持平行和重合。

以上就是关于导轨的选型和计算的详细介绍。

通过合理地选择和计算导轨，可以保证机械设备的运动平稳、精度高，并且延长导轨的使用寿命。

在实际应用中，还需要根据具体的机械设备和工作环境进行综合考虑，选择最适合的导轨。

导轨的选型及计算导轨选型滑块实际负载：P滑块动额定负载：C 长度寿命：3()*50C P L k m =丝杠选型丝杠轴向负载：F导程：P效率：0.8丝杠所需扭矩：T*3.14*2000*0.8*T F P =丝杠寿命计算：3()*()C F L Pk m =直线导轨的特点及选用1、直线滚动导轨的特点直线滚动导轨在数控机床中有广泛的应用。

相对普通机床所用的滑动导轨而言，它有以下几方面的优点：1.1 定位精度高直线滚动导轨可使摩擦系数减小到滑动导轨的1/50。

由于动摩擦与静摩擦系数相差很小，运动灵活，可使驱动扭矩减少90%，因此，可将机床定位精度设定到超微米级。

1.2 降低机床造价并大幅度节约电力采用直线滚动导轨的机床由于摩擦阻力小，特别适用于反复进行起动、停止的往复运动，可使所需的动力源及动力传递机构小型化，减轻了重量，使机床所需电力降低90%，具有大幅度节能的效果。

1.3 可提高机床的运动速度直线滚动导轨由于摩擦阻力小，因此发热少，可实现机床的高速运动，提高机床的工作效率20～30%。

1.4 可长期维持机床的高精度对于滑动导轨面的流体润滑，由于油膜的浮动，产生的运动精度的误差是无法避免的。

在绝大多数情况下，流体润滑只限于边界区域，由金属接触而产生的直接摩擦是无法避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费掉了。

与之相反，滚动接触由于摩擦耗能小．滚动面的摩擦损耗也相应减少，故能使直线滚动导轨系统长期处于高精度状态。

同时，由于使用润滑油也很少，大多数情况下只需脂润滑就足够了，这使得在机床的润滑系统设计及使用维护方面都变的非常容易了。

2、宜线滚动导轨的寿命在选用直线滚动导轨时，应对其本身的寿命进行初步验算。

当直线滚动导轨承受负荷并做滚动运动时，导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用，一旦达到临界值，滚动表面就会产生疲劳破损，在某些部位产生鱼鳞状剥离，这种现象称为表面剥落。

所谓直线滚动导轨的寿命，就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。
