直线导轨规格

直线导轨的选型本文所说的直线导轨均指滚动直线导轨。

种类按滚动体类型分有滚珠导轨、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。

按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

按制造结构分又可分成2排滚珠（或滚柱）导轨、4排滚珠导轨等。

型号编排介绍目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也是整个传动机械产品市场的趋势。

各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。

日系产品编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。

上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。

选型基本原则1．优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价。

机械产品特别是零部件行业极少有暴利情况，除高端品牌外，如果忽略渠道因素你基本可以认为价高质优。

2．优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

例：某用户电火花机装的是日本THK导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2个月货期，而台湾品牌HIWIN类似型号只要2000多，现货。

我以近10年本行业经验保证，这两个型号质量相差不大。

但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。

在这里我首先强调一下，并非我主观刻意排除日系产品，而支持国货。

3．优先考虑标准型号而非特殊型号：每个厂家的样本都会在同一个产品下列举很多规格，但实际上可能大部分都不生产或供货期很长，所以，尽量不要选用非常规规格，以避免在订货、交货期、维修等环节造成困扰。

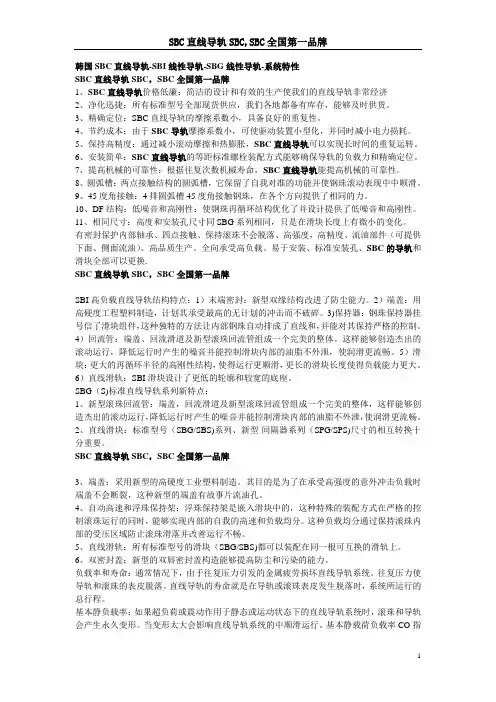

韩国SBC直线导轨-SBI线性导轨-SBG线性导轨-系统特性SBC直线导轨SBC，SBC全国第一品牌1、SBC直线导轨价格低廉：简洁的设计和有效的生产使我们的直线导轨非常经济2、净化迅捷：所有标准型号全部现货供应，我们各地都备有库存，能够及时供货。

3、精确定位：SBC直线导轨的摩擦系数小，具备良好的重复性。

4、节约成本：由于SBC导轨摩擦系数小，可使驱动装置小型化，并同时减小电力损耗。

5、保持高精度：通过减小滚动摩擦和热膨胀，SBC直线导轨可以实现长时间的重复运转。

6、安装简单：SBC直线导轨的等距标准螺栓装配方式能够确保导轨的负载力和精确定位。

7、提高机械的可靠性：根据往复次数机械寿命，SBC直线导轨能提高机械的可靠性。

8、圆弧槽：两点接触结构的圆弧槽，它保留了自我对准的功能并使钢珠滚动表现中中顺滑。

9、45度角接触：4排圆弧槽45度角接触钢珠，在各个方向提供了相同的力。

10、DF结构：低噪音和高刚性：使钢珠再循环结构优化了并设计提供了低噪音和高刚性。

11、相同尺寸：高度和安装孔尺寸同SBG系列相同，只是在滑块长度上有微小的变化。

有密封保护内部轴承、四点接触、保持滚珠不会脱落、高强度，高精度、流油部件（可提供下面、侧面流油）、高品质生产、全向承受高负载、易于安装、标准安装孔、SBC的导轨和滑块全部可以更换.SBC直线导轨SBC，SBC全国第一品牌SBI高负载直线导轨结构特点：1）末端密封：新型双缘结构改进了防尘能力。

2）端盖：用高硬度工程塑料制造，计划其承受最高的无计划的冲击而不破碎。

3)保持器：钢珠保持器挂号信了滑块组件，这种独特的方法让内部钢珠自动排成了直线和，并能对其保持严格的控制。

4）回流管：端盖、回流滑道及新型滚珠回流管组成一个完美的整体。

这样能够创造杰出的滚动运行，降低运行时产生的噪音并能控制滑块内部的油脂不外泄，使润滑更流畅。

5）滑块：更大的再循环半径的高刚性结构，使得运行更顺滑，更长的滑块长度使得负载能力更大。

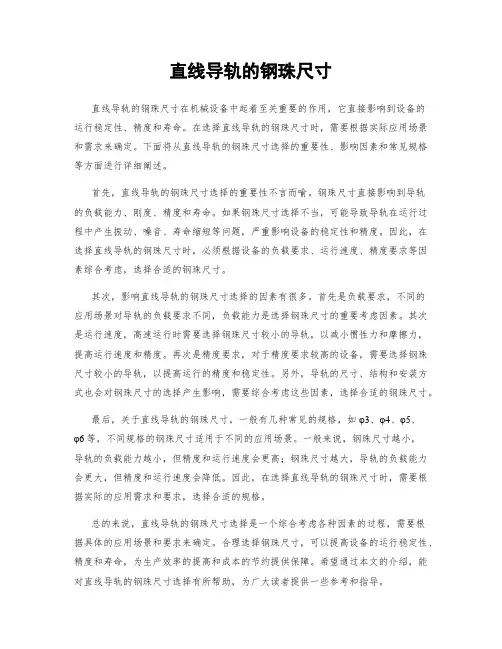

直线导轨的钢珠尺寸直线导轨的钢珠尺寸在机械设备中起着至关重要的作用，它直接影响到设备的运行稳定性、精度和寿命。

在选择直线导轨的钢珠尺寸时，需要根据实际应用场景和需求来确定。

下面将从直线导轨的钢珠尺寸选择的重要性、影响因素和常见规格等方面进行详细阐述。

首先，直线导轨的钢珠尺寸选择的重要性不言而喻。

钢珠尺寸直接影响到导轨的负载能力、刚度、精度和寿命。

如果钢珠尺寸选择不当，可能导致导轨在运行过程中产生振动、噪音、寿命缩短等问题，严重影响设备的稳定性和精度。

因此，在选择直线导轨的钢珠尺寸时，必须根据设备的负载要求、运行速度、精度要求等因素综合考虑，选择合适的钢珠尺寸。

其次，影响直线导轨的钢珠尺寸选择的因素有很多。

首先是负载要求，不同的应用场景对导轨的负载要求不同，负载能力是选择钢珠尺寸的重要考虑因素。

其次是运行速度，高速运行时需要选择钢珠尺寸较小的导轨，以减小惯性力和摩擦力，提高运行速度和精度。

再次是精度要求，对于精度要求较高的设备，需要选择钢珠尺寸较小的导轨，以提高运行的精度和稳定性。

另外，导轨的尺寸、结构和安装方式也会对钢珠尺寸的选择产生影响，需要综合考虑这些因素，选择合适的钢珠尺寸。

最后，关于直线导轨的钢珠尺寸，一般有几种常见的规格，如φ3、φ4、φ5、φ6等，不同规格的钢珠尺寸适用于不同的应用场景。

一般来说，钢珠尺寸越小，导轨的负载能力越小，但精度和运行速度会更高；钢珠尺寸越大，导轨的负载能力会更大，但精度和运行速度会降低。

因此，在选择直线导轨的钢珠尺寸时，需要根据实际的应用需求和要求，选择合适的规格。

总的来说，直线导轨的钢珠尺寸选择是一个综合考虑各种因素的过程，需要根据具体的应用场景和要求来确定。

合理选择钢珠尺寸，可以提高设备的运行稳定性、精度和寿命，为生产效率的提高和成本的节约提供保障。

希望通过本文的介绍，能对直线导轨的钢珠尺寸选择有所帮助，为广大读者提供一些参考和指导。

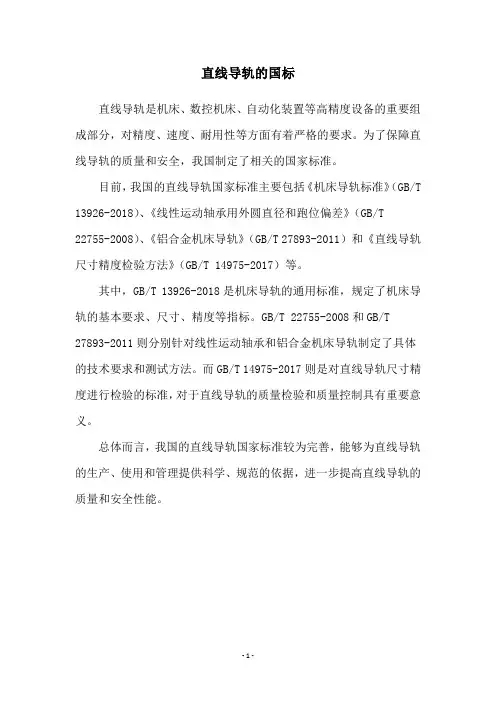

直线导轨的国标
直线导轨是机床、数控机床、自动化装置等高精度设备的重要组成部分，对精度、速度、耐用性等方面有着严格的要求。

为了保障直线导轨的质量和安全，我国制定了相关的国家标准。

目前，我国的直线导轨国家标准主要包括《机床导轨标准》（GB/T 13926-2018）、《线性运动轴承用外圆直径和跑位偏差》（GB/T 22755-2008）、《铝合金机床导轨》（GB/T 27893-2011）和《直线导轨尺寸精度检验方法》（GB/T 14975-2017）等。

其中，GB/T 13926-2018是机床导轨的通用标准，规定了机床导轨的基本要求、尺寸、精度等指标。

GB/T 22755-2008和GB/T 27893-2011则分别针对线性运动轴承和铝合金机床导轨制定了具体的技术要求和测试方法。

而GB/T 14975-2017则是对直线导轨尺寸精度进行检验的标准，对于直线导轨的质量检验和质量控制具有重要意义。

总体而言，我国的直线导轨国家标准较为完善，能够为直线导轨的生产、使用和管理提供科学、规范的依据，进一步提高直线导轨的质量和安全性能。

- 1 -。

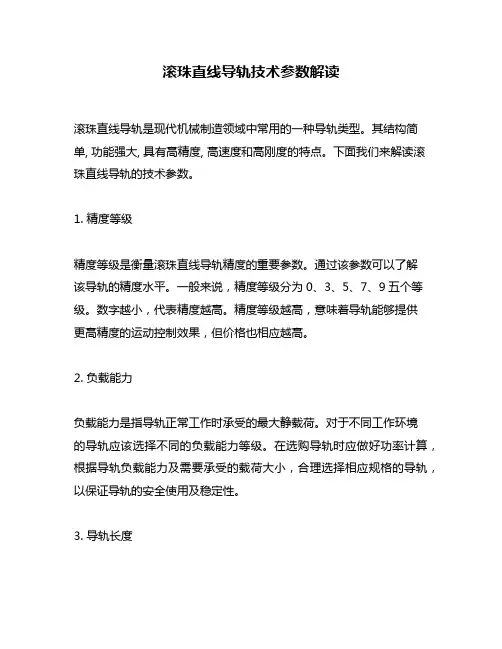

滚珠直线导轨技术参数解读滚珠直线导轨是现代机械制造领域中常用的一种导轨类型。

其结构简单, 功能强大, 具有高精度, 高速度和高刚度的特点。

下面我们来解读滚珠直线导轨的技术参数。

1. 精度等级精度等级是衡量滚珠直线导轨精度的重要参数。

通过该参数可以了解该导轨的精度水平。

一般来说，精度等级分为0、3、5、7、9五个等级。

数字越小，代表精度越高。

精度等级越高，意味着导轨能够提供更高精度的运动控制效果，但价格也相应越高。

2. 负载能力负载能力是指导轨正常工作时承受的最大静载荷。

对于不同工作环境的导轨应该选择不同的负载能力等级。

在选购导轨时应做好功率计算，根据导轨负载能力及需要承受的载荷大小，合理选择相应规格的导轨，以保证导轨的安全使用及稳定性。

3. 导轨长度导轨长度是指导轨的有效长度。

在实际应用中，一般采用直线段或者多段组合的形式。

导轨长度必须与导轨中心跨距、载荷相适应，以确保导轨稳定性、刚度及生命周期。

4. 最大行程最大行程指导轨在工作中可承受的最大行驶距离。

这个参数对于导轨性能的合理运用也有至关重要的作用。

在实际应用中，可以根据导轨最大行程的要求选择合适的导轨。

5. 额定速度额定速度指导轨运动的额定速度。

这也是机床最大加工速度的重要基础参数。

在选购导轨时，可以通过计算机软件模拟来精确计算导轨额定速度，以保证导轨的稳定性和机床的加工速度。

总之，以上参数对于滚珠直线导轨的性能表现以及在实际应用中的选择都有着至关重要的作用。

在选购导轨时，需根据机床需要精确计算，在合理的范围之内选择适合的导轨规格。

这样可提高导轨的性能表现，减少故障率，同时也为机床工作的高效率提供了基础条件。

前面说了一下滚珠丝杠选型的大致原则和注意的要点，今天有空，谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。

种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。

按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。

型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。

各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。

日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。

上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。

选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。

机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。

2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。

我以近10年本行业经验保证，这两个型号质量相差不大。

但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。

mgr微型直线导轨规格参数解释mgr微型直线导轨规格参数解释导轨是一种用于机械设备的运动部件。

它能够提供精准的直线运动，并具有较高的刚度和定位精度。

在工业设备和机械制造领域中，导轨有着广泛的应用。

不同类型的导轨规格参数不同，而本文将详细解释mgr微型直线导轨的规格参数及其重要性。

mgr微型直线导轨是一种非常常见的导轨类型，它适用于需要小空间、高精度和高速运动的应用。

mgr导轨由两个主要部分组成：导轨和导轨块。

导轨是一根直线条，类似于横截面呈“T”字形，而导轨块则是安装在导轨上的滑块。

mgr微型直线导轨具备以下规格参数：1. 导轨长度：mgr微型直线导轨的长度通常是指导轨条的有效行程。

它的值通常以毫米（mm）为单位进行标识。

不同的应用需要不同长度的导轨，因此在选择时需要根据具体需求进行选择。

2. 许可载荷：许可载荷是指导轨在运动中能够承受的最大负荷。

mgr微型直线导轨的许可载荷通常以牛顿（N）为单位进行表示。

许可载荷的大小直接影响到导轨的运动稳定性和寿命，在选择时需要根据实际负载情况进行合理安排。

3. 动态刚度：动态刚度是指导轨在运动中的抗变形能力。

mgr微型直线导轨的动态刚度通常以牛顿/毫米（N/mm）为单位进行表示。

动态刚度与导轨的材质、结构和尺寸等因素相关，影响到导轨在高速运动时的稳定性和精度。

4. 额定速度：额定速度是指导轨在标准工作条件下能够安全运行的最大速度。

mgr微型直线导轨的额定速度通常以毫米/秒（mm/s）为单位进行表示。

额定速度的大小取决于导轨的结构、润滑方式和激振力等因素，在选择时需要根据实际需求进行合理安排。

5. 回程误差：回程误差是指导轨在运动过程中的位置误差。

mgr微型直线导轨的回程误差通常以毫米（mm）为单位进行表示。

回程误差的大小与导轨的精度和结构有关，对于高精度应用来说，需要选择回程误差较小的导轨。

mgr微型直线导轨的规格参数对于其应用的性能和质量至关重要。

在选择和使用mgr导轨时，需要根据实际需求综合考虑这些参数，并根据具体情况进行合理的调整和优化。

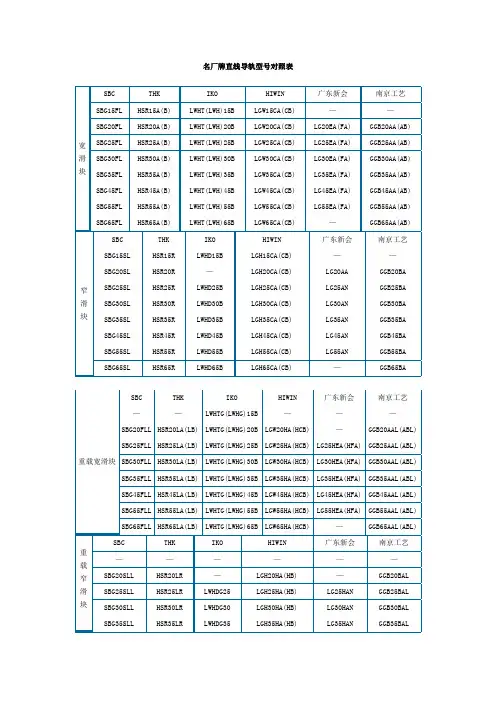

序号123公司名称HIWIN THKNSK型号LM-LINEAR MOTION HGH15CA HSR15R,SHS15R LY15AN,LAN15AN HGH20CA HSR20R,SHS20V LH20AN HGH20HA HSR20LR,SHS20LV LH20BN HGH25CA HSR25R,SHS25R LH25AN,LY25AN HGH25HA HSR25LR,SHS25LR LH25BN,LY25BNHGH30CA HSR30R,SHS30R LH30AN,LY30AN,LAN30AN HGH30HAHSR30LR,SHS30LR LH30BN,LY30BNHGH35CA HSR35R,SHS35R LH35AN,LY35AN,LAN35AN HGH35HA HSR35LR,SHS35LR LH35BN,LY35BNHGH45CA HSR45R,SHS45R LH45AN,LY45AN,LAN45AN HGH45HA HSR45LR,SHS45LR LH45BN,LY45BNHGH55CA HSR55R,SHS55R LH55AN,LY55AN,LAN55AN HGH55HA HSR55LR,SHS55LR LH55BN,LY55BNHGH65CA HSR65R LH65AN,LY65AN,LAN65AN HGH65HAHSR65LRLH65BN,LY65BN HGW15CA/B/C HSR15A/B，SHS15C LY15EL/FLHGW20CA/B/C HSR20A/B,SHS20C LH20EL/FL,LY20EL/FL HGW20HA/B/C HSR20LA/LB,SHS20LC LH20GL/HL,LY20GL/HLHGW25CA/B/C HSR25A/B,SHS25C LH25EL/FL,LY25EL/FL,LAN25EL/FL HGW25HA/B/C HSR25LA/LB,SHS25LC LH25GL/HL,LY25GL/HLHGW30CA/B/C HSR30A/B,SHS30C LH30EL/FL,LY30EL/FL,LAN30EL/FL HGW30HA/B/CHSR30LA/LB,SHS30LC LH30GL/HL,LY30GL/HLHGW35CA/B/CHSR35A/B,SHS35C LH35EL/FL,LY35EL/FL,LAN35EL/FL HGW35HA/B/C HSR35LA/LB,SHS35LC LH35GL/HL,LY35GL/HLHGW45CA/B/C HSR45A/B,SHS45C LH45EL/FL,LY45EL/FL,LAN45EL/FL HGW45HA/B/C HSR45LA/LB,SHS45LC LH45GL/HL,LY45GL/HLHGW55CA/B/C HSR55A/B,SHS55C LH55EL/FL,LY55EL/FL,LAN55EL/FL HGW55HA/B/C HSR55LA/LB,SHS55LC LH55GL/HL,LY55GL/HLHGW65CA/B/C HSR65A/B,SHS65C LH65EL/FL,LY65EL/FL,LAN65EL/FL HGW65HA/B/CHSR65LA/LB,SHS65LCLH65GL/HL,LY65GL/HLHGH-CA HGH-HAHGW-CA,CB,CC HGW-HA,HB,HC世界知名品牌直线导轨型号对照表AGH15SA SSR15XVY/XVMY，SR15V LS15CL AGH15CA SSR15XWY/XWMY,SHS15V,SR15W LS15AL AGH20SA SSR20XVY/XVMY,SR20V LS20CL AGH20CASSR20XWY/XWMY,SR20W LS20AL AGH25SA SSR25XVY/XVMY,SR25V LS25CL AGH25CA SSR25XWY/XWMY,SR25W LS25AL AGH30SA SR30VLS30CL AGH30CASSR30XWY/XWMY,SHS30V,SR30WLS30ALAGW15SA/B SR15SBLS15KL AGW15CA/B SSR15XTBY,SR15TB LS15FL AGW20SA/BSR20SBLS20KL AGW20CA/B SSR20XTB,SR20TB LS20FL AGW25SA/BSR25SBLS25KL AGW25CA/B SSR25XTBY,SR25TB LS25FL AGW30SA/B SR30SB LS30KL AGW30CA/BSR30TBLS30FL法兰型加长型法兰型加长型HGW15CC MSA15A HGW20CC HGW20HC MSA20A MSA20LA HGW25CC HGW25HC MSA25A MSA25LA HGW30CC HGW30HC MSA30A MSA30LA HGW35CC HGW35HC MSA35A MSA35LA HGW45CC HGW45HC MSA45A MSA45LA HGW55CC HGW55HC MSA55A MSA55LA HGW65CC HGW65HC MSA65A MSA65LA 标准型加长型标准型加长型HGH15CA MSA15S HGH20CA HGH20HA MSA20S MSA20LS HGH25CA HGH25HA MSA25S MSA25LS HGH30CA HGH30HA MSA30S MSA30LS HGH35CA HGH35HA MSA35S MSA35LS HGH45CAHGH45HA MSA45SMSA45LS AGH-SA,CAAGW-SA,CA AGW-SB,CB各厂家常用直线导轨型号对HIWIN PMIHGH55CA HGH55HA MSA55S MSA55LSHGH65CA HGH65HA MSA65S MSA65LS低组装型号-标准型与短型标准型短型标准型短型EGH15CA EGH15SA MSB15S MSB15TSEGH20CA EGH20SA MSB20S MSB20TSEGH25CA EGH25SA MSB25S MSB25TSEGH30CA EGH30SA MSB30S MSB30TS法兰型法兰短型法兰型法兰短型EGW15CA EGW15SA MSB15E MSB15TEEGW20CA EGW20SA MSB20E MSB20TEEGW25CA EGW25SA MSB25E MSB25TEEGW30CA EGW30SA MSB30E MSB30TE各厂家常用直线导轨型号对THK NSK法兰型加长型法兰型加长型HSR15AHSR20A HSR20LA LH20EL(FL)LH20GL(HL)HSR25A HSR25LA LH25EL(FL)LH25GL(HL)HSR30A HSR30LA LH30EL(FL)LH30GL(HL)HSR35A HSR35LA LH35EL(FL)LH35GL(HL)HSR45A HSR45LA LH45EL(FL)LH45GL(HL)HSR55A HSR55LA LH55EL(FL)LH55GL(HL)HSR65A HSR65LA LH65EL(FL)LH65GL(HL)标准型加长型标准型加长型HSR15RHSR20R HSR20LR LH20AN LH20BNHSR25R HSR25LR LH25AN LH25BNHSR30R HSR30LR LH30AN LH30BNHSR35R HSR35LR LH35AN LH35BNHSR45R HSR45LR LH45AN LH45BNHSR55R HSR55LR LH55AN LH55BNHSR65R HSR65LR LH65AN LH65BN低组装型号-标准型与短型标准型短型标准型短型SR15W SR15V LS15AL LS15CLSR20W SR20V LS20AL LS20CLSR25W SR25V LS25AL LS25CLSR30W SR30V LS30AL LS30CLSR35W SR35V LS35AL LS35CL法兰型法兰短型法兰型法兰短型SR15TB SR15SB LS15EL LS15JLSR20TB SR20SB LS20EL LS20JLSR25TB SR25SB LS25EL LS25JLSR30TB SR30SB LS30EL LS30JL4IKOLW-LINEAR WAY LWHD15BLWHS20B LWHSG20LWHD25B,LWHS25B LWHDG25,LWHSG25 LWHD30B,LWHS30B LWHDG30,LWHSG30 LWHD35B LWHDG35LWHD45B LWHDG45LWHD55B LWHDG55LWHD65B LWHDG65LWHT(LWH)15B LWHT(LWH)20B LWHTG(LWHG)20B LWHT(LWH)25B LWHTG(LWHG)25B LWHT(LWH)30B LWHTG(LWHG)30B LWHT(LWH)35B LWHTG(LWHG)35B LWHT(LWH)45B LWHTG(LWHG)45B LWHT(LWH)55B LWHTG(LWHG)55B LWHT(LWH)65B LWHTG(LWHG)65BLWESC15LWES15LWESC20LWES20LWESC25LWES25LWES30型号对照表ABBA SBC IKO法兰型加长型法兰型加长型法兰型加长型BRH15A SBG15FL LWH15B LWHG15B BRH20A BRH20AL SBG20FL SBG20FLL LWH20B LWHG20B BRH25A BRH25AL SBG25FL SBG25FLL LWH25B LWHG25B BRH30A BRH30AL SBG30FL SBG30FLL LWH30B LWHG30B BRH35A BRH35AL SBG35FL SBG35FLL LWH35B LWHG35B BRH45A BRH45AL SBG45FL SBG45FLL LWH45B LWHG45BSBG55FL SBG55FLL LWH55B LWHG55BSBG65FL SBG65FLL LWH65B LWHG65B 标准型加长型标准型加长型标准型加长型BRH15B SBG15SL LWHD15B LWHDG15 BRH20B BRH20BL SBG20SL SBG20SLL LWHD20B LWHDG20 BRH25B BRH25BL SBG25SL SBG25SLL LWHD25B LWHDG25 BRH30B BRH30BL SBG30SL SBG30SLL LWHD30B LWHDG30 BRH35B BRH35BL SBG35SL SBG35SLL LWHD35B LWHDG35 BRH45B BRH45BL SBG45SL SBG45SLL LWHD45B LWHDG45SBG55SL SBG55SLL LWHD55B LWHDG55SBG65SL SBG65SLL LWHD65B LWHDG65与短型滑块标准型短型标准型短型标准型短型BRS15B BRS15BS SBS15SL SBS15SV LWES15LWESC15 BRS20B BRS20BS SBS20SL SBS20SV LWES20LWESC20 BRS25B BRS25BS SBS25SL SBS25SV LWES25LWESC25 BRS30B BRS30BS SBS30SL LWES30LWESC30 BRS35B BRS35BS SBS35SL LWES35LWESC35 BRS45B BRS45BS法兰型法兰短型法兰型法兰短型SBS15FL SBS15FV LWE15LWEC15SBS20FL SBS20FV LWE20LWEC20SBS25FL SBS25FV LWE25LWEC25SBS30FL LWE30LWEC30型号对照表TSUBAKI NB STAR法兰型加长型法兰型法兰型加长型H15EA(EB)H15LEA SGL15HTE1651-1SGL20HTE1651-81653-8 H25EA(EB)H25LEA SGL25HTE1651-21653-2 H30EA(EB)H30LEA SGL30HTE1651-71653-7 H35EA(EB)H35LEA SGL35HTE1651-31653-3 H45EA(EB)H45LEA1651-41653-4 H55EA(EB)H55LEA1651-51653-5 H65EA(EB)H65LEA1651-61653-6标准型加长型标准型标准型加长型SGL15HTF1621-1SGL20HTF1621-81624-8 H25ER H25LER SGL25HTF1621-21624-2 H30ER H30LER SGL30HTF1621-71624-7 H35ER H35LER SGL35HTF1621-31624-3 H45ER H45LER1621-41624-4 H55ER H55LER1621-51624-5 H65ER H65LER1621-61624-6与短型滑块标准型短型标准型短型标准型短型U15ER U15SER SGL15TH SGL15F1622-11666-1 U20ER U20SER SGL20TH SGL20F1622-81666-8 U25ER U25SER SGL25TH SGL25F1622-21666-2 U30ER U30SER SGL30TH SGL30F1622-71666-7 U35ER U35SER SGL35TH SGL35F1622-31666-31622-41666-4法兰型法兰短型法兰型法兰短型SGL15TE SGL15ESGL20TE SGL20E1693-81663-8SGL25TE SGL25E1693-21663-2 SGL30TE SGL30E。

直线导轨是机械行业最重要的负载元件，负载平台沿着导轨无限循环做高精度直线运动，上银导轨高精度，耐磨，高速运动摩擦少，润滑结构简单，那么上银直线导轨规格型号选型计算规则是什么呢？使用条件设定应用设备类型内部空间限定尺寸应用设备的精度要求应用设备刚性要求负荷方式有效行程运行速度、加速度使用频率使用环境要求的寿命年限选用上银导轨系列类型HG系列滚珠导轨:磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割机、精密量测仪器、木工机械、搬运机器、运送装置。

EG系列低组导轨:产业自动化机器、半导体机械、镭射雕刻机、包装机器。

MG系列微型导轨:印表机、机器手臂、电子仪器设备、半导体设备。

RG系列重型导轨:CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床QH系列静音导轨:高速、宁静、低发尘需求产业。

WE/QW系列是单轴设备专用。

选用直线导轨精度等级C:普通H:高P:精密SP：超精密UP:超高精密假定滑块尺寸和数量依据经验选用负荷状态若与滚珠丝杆配合使用，则直线导轨规格与丝杠外径相似，例如：若滚珠丝杠为35mm则选用HG35规格的。

计算滑块最大负荷参照负荷计算例计算出单个滑块最大等效负荷确认选用的直线导轨静安全系数应超过静安全系数使用表所列之值。

选择预压力依据刚性要求及其安装精度选用确认刚性参照刚性表计算变形量(提高预压力，加大选用尺寸或滑块数量以提供刚性)计算使用寿命依据使用速度、频率计算寿命距离要求（依据寿命公式计算选定直线导轨的寿命距离）润滑选用润滑剂选用，应设备要求可选择润滑脂、润滑油、特殊润滑剂，润滑定期注入润滑脂或自动供油。

直线导轨的国标
直线导轨是用于机器、设备和工具中进行直线运动的装置，国家标准GB/T 1220-2006《直线导轨》规定了直线导轨的技术要求、试验方法、标记、包装、运输和储存等方面的内容。

技术要求方面要求导轨表面应平整光滑，轨面硬度应达到一定的数值，轨道直线度、平行度和垂直度等要求也被规范。

试验方法方面规定了导轨表面硬度、平面度、垂直度、平行度等指标的测试方法，以及导轨轴向和径向游移、运动阻力等指标的测试方法。

标记方面规定了直线导轨的标志、标记内容和规格等内容。

包装和运输方面规范了直线导轨包装的方式，以确保其安全、完整地到达用户手中。

储存方面的规定是：直线导轨应存放在干燥、通风、无酸碱等有害物质，并有防振动、防腐蚀的场所，在运输和安装过程中应注意避免碰撞和变形等问题。

总而言之，国家标准GB/T 1220-2006《直线导轨》是直线导轨的制造、检验、使用等方面非常重要的技术规范，其制定和实施对于行业的标准化、规范化产生了积极的推动作用。

lm导轨的组成直线导轨，或简称LM导轨，是使用旋转运动的轴承，使重物轻松、笔直运动的机械要素部件。

直线导轨的组成主要分为以下几个部分：1.导轨：导轨是直线导轨的主要组成部分，其作用是提供滑块运动所需的路径，并承受滑块的重量和摩擦力。

导轨的制造精度和表面粗糙度对滑块的运行精度和摩擦阻力有重要影响。

2.滑块：滑块是在导轨上滑动的部件，负责支撑和承载运动物体。

滑块的设计需考虑到运动阻力、刚性和精度等因素，以确保滑块能够在导轨上稳定、顺畅地运动。

3.滚珠：滚珠是连接滑块和导轨的元件，通过在滑块和导轨之间滚动，减小摩擦阻力，提高运动精度。

滚珠的尺寸、形状和材料会影响到直线导轨的性能和寿命。

4.端盖板：端盖板是固定滑块和防止滚珠脱落的部件。

除了端盖板外，有些直线导轨还会设计侧盖板等其他辅助部件，以进一步提高导轨的刚性和稳定性。

5.保持板：保持板的作用是固定滚珠，使滚珠在滑块内保持正确的位置。

保持板的设计需考虑到滚珠的排列方式和数量，以确保滑块运动的顺畅性和稳定性。

6.预压装置：预压装置是通过施加预压力将滑块和导轨之间的滚珠压紧，以提高导轨的刚性和精度。

预压装置可以根据需要调整预压力的大小，以适应不同的应用场景。

7.润滑装置：润滑装置是为了减少滑块和导轨之间的摩擦阻力，提高导轨的使用寿命而设计的。

润滑装置通常通过油雾器或润滑脂注入器等方式定期向导轨添加润滑剂。

8.防尘装置：防尘装置是为了防止尘埃和污物进入直线导轨内部而设计的。

防尘装置通常采用密封盖、防尘片或防尘圈等结构，以保持导轨内部的清洁和延长其使用寿命。

总之，直线导轨是一种高精度、高刚性的运动部件，其组成结构对确保滑块在导轨上稳定、高精度地运动至关重要。

在实际应用中，根据不同的使用场景和性能要求，可以选择不同组成结构和规格的直线导轨，以满足各种机械系统的运动需求。

同时，为确保直线导轨的性能和寿命，使用时需注意保养和维护，定期检查和调整各部件的状态，保持其良好的工作状态。

韩国SBC直线导轨、导轨系列：SBC FL型、SBC SL型、SBC FLI型、SBC SLI型、SBC 高承载小型导轨、SBC超高承载小型导轨、SBC FV型（超小型）、SBC SV型型号安装尺寸滑块尺寸高度H E W2 宽度W 长度L 安装孔尺寸L1 K T 注油嘴B×J M S 安装孔T1 NSBG 20 FLL 30 3.5 21.5 63 93.2 53×40 M6 M5 66.8 26.5 9 M6×0.75 7 9.8SBG 25 FLL 36 5 23.5 70 106.4 57×45 M8 M6 79 31 10 M6×0.75 6.5 9.8SBG 30 FLL 42 6.5 31 90 120.5 72×52 M10 M8 92.9 35.5 12 M6×0.75 8.5 10.7SBG 35 FLL 48 7.5 33 100 135 82×62 M10 M8 105.9 40.5 13 M6×0.75 9.5 10.7SBG 45 FLL 60 7.3 37.5 120 168 100×80 M12 M10 130 52.7 15 PT 1/8 10.5 11SBG 55 FLL 70 9.8 43.5 140 198 116×95 M14 M12 156 60.2 17 PT 1/8 12 11SBG 65 FLL 90 17.5 53.5 170 249 142×110 M16 M14 207 72.5 23 PT 1/8 15 11FLL型型号安装尺寸滑块尺寸高度H E W2 宽度W 长度L 安装孔尺寸L1 K T 注油嘴B×J M S 安装孔T1 NSBG 20 FLL 30 3.5 21.5 63 93.2 53×40 M6 M5 66.8 26.5 9 M6×0.75 7 9.8SBG 25 FLL 36 5 23.5 70 106.4 57×45 M8 M6 79 31 10 M6×0.75 6.5 9.8SBG 30 FLL 42 6.5 31 90 120.5 72×52 M10 M8 92.9 35.5 12 M6×0.75 8.5 10.7SBG 35 FLL 48 7.5 33 100 135 82×62 M10 M8 105.9 40.5 13 M6×0.75 9.5 10.7SBG 45 FLL 60 7.3 37.5 120 168 100×80 M12 M10 130 52.7 15 PT 1/8 10.5 11SBG 55 FLL 70 9.8 43.5 140 198 116×95 M14 M12 156 60.2 17 PT 1/8 12 11SBG 65 FLL 90 17.5 53.5 170 249 142×110 M16 M14 207 72.5 23 PT 1/8 15 11SLL型型号安装尺寸滑块尺寸高度H E W2 宽度W 长度L 安装孔尺寸L1 K T 注油嘴B×J M×l 安装孔T1 NSBG 20 SLL 30 3.5 12 44 93.2 32×50 M5×8 66.8 26.5 8 M6×0.75 7 9.8SBG 25 SLL 40 5 12.5 48 106.4 35×50 M6×8 79 35 12 M6×0.75 10.5 9.8SBG 30 SLL 45 6.5 16 60 120.5 40×60 M8×10 92.9 38.5 12 M6×0.75 11.5 10.7SBG 35 SLL 55 7.5 18 70 135 50×72 M8×12 105.9 47.5 15 M6×0.75 16.5 10.7韩国SBC直线导轨，导轨系列分为SBI型、SBG型、SPG型、SPS型，SBM 型、SBML型、SBMW型SBI高负载直线导轨系统SBI15 FL SBI15 FLL SBI20 FL SBI20 FLL SBI25 FL SBI25 FLL SBI30 FL SBI30 FLL SBI35 FL SBI35 FLL SBI45 FL SBI45 FLLSBI15 SL SBI15 SLL SBI20 SL SBI20 SLL SBI25 SL SBI25 SLL SBI30 SL SBI30 SLL SBI35 SL SBI35 SLL SBI45 SL SBI45 SLLSBI15 HL SBI15 HLL SBI20 HL SBI20 HLL SBI25 HL SBI25 HLL SBI30 HL SBI30 HLL SBI35 HL SBI35 HLL SBI45 HL SBI45 HLLSBI20 CL SBI20 CLL SBI25 CL SBI25 CLLSBI15 FV SBI20 FV SBI25 FVSBI15 SV SBI20 SV SBI25 SVSBG标准直线导轨系统SBG15 FL SBG20 FL SBG20 FLL SBG25 FL SBG25 FLL SBG30 FL SBG30 FLL SBG35 FL SBG35 FLL SBG45 FL SBG45 FLL SBG55 FL SBG55 FLL SBG65 FL SBG65 FLLSBG15 SL SBG20 SL SBG20 SLL SBG25 SL SBG25 SLL SBG30 SL SBG30 SLL SBG35 SL SBG35 SLL SBG45 SL SBG45 SLL SBG55 SL SBG55 SLL SBG65 SL SBG65 SLLSBS15 HL SBS20 SL SBS20 SLL SBS25 HL SBS25 HLL SBS30 SL SBS30 SLL SBS35 SL SBS35 SLL SBS45 SL SBS45 SLLSBS15 FV SBS20 FV SBS25 FVSBS15 SV SBS20 SV SBS25 SVSPG ,SPS型特征SPG20 FL SPG20 FLL SPG25 FL SPG25 FLL SPG30 FL SPG30 FLL SPG35 FL SPG35 FLLSPG20 SL SPG20 SLL SPG25 SL SPG25 SLL SPG30 SL SPG30 SLL SPG35 SL SPG35 SLLSPS20 SL SPS20 SLL SPS25 SL SPS25 SLL SPS25 HL SPS25 HLL SPS30 SL SPS30 SLL SPS35 SL SBI35 SLLSPS20 FV SPS25 FVSPS20 SV SPS25 SVSBM,SBML,SBMW微型直线导轨系统SBM 09-B SBM 12-B SBM 15-B SBMW 09-B SBMW 12-B SBMW 15-BSBM 09 SBML09 SBM 12 SBML 12 SBM 15 SBML 15SBMW 09 SBMW 12 SBMW15，，，，，安昂传动传动世界。
