下载文档原格式

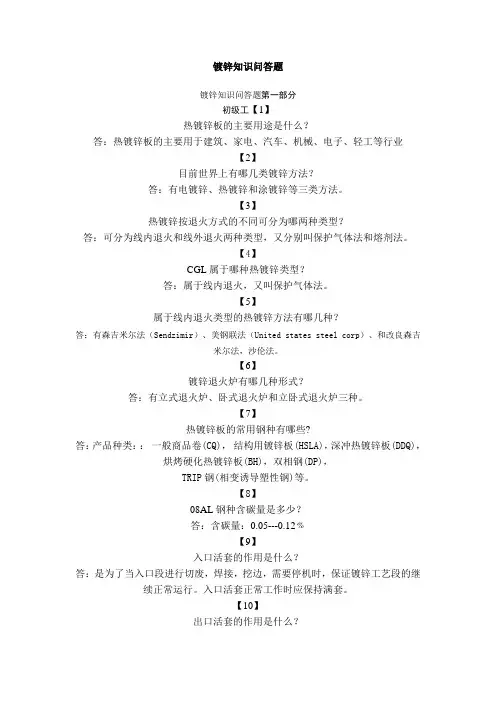

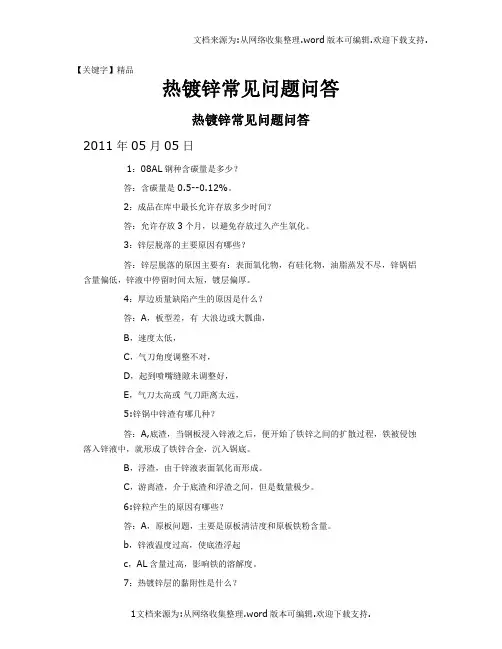

【关键字】精品热镀锌常见问题问答热镀锌常见问题问答2011年05月05日1：08AL钢种含碳量是多少？答：含碳量是0.5--0.12%。
2：成品在库中最长允许存放多少时间？答：允许存放3个月，以避免存放过久产生氧化。
3：锌层脱落的主要原因有哪些？答：锌层脱落的原因主要有：表面氧化物，有硅化物，油脂蒸发不尽，锌锅铝含量偏低，锌液中停留时间太短，镀层偏厚。
4：厚边质量缺陷产生的原因是什么？答：A，板型差，有大浪边或大瓢曲，B，速度太低，C，气刀角度调整不对，D，起到喷嘴缝隙未调整好，E，气刀太高或气刀距离太远，5:锌锅中锌渣有哪几种？答：A,底渣，当钢板浸入锌液之后，便开始了铁锌之间的扩散过程，铁被侵蚀落入锌液中，就形成了铁锌合金，沉入锅底。
B，浮渣，由于锌液表面氧化而形成。
C，游离渣，介于底渣和浮渣之间，但是数量极少。
6:锌粒产生的原因有哪些？答：A，原板问题，主要是原板清洁度和原板铁粉含量。
b，锌液温度过高，使底渣浮起c，AL含量过高，影响铁的溶解度。
7：热镀锌层的黏附性是什么？答：根据热镀锌理论和研究成果，锌层的附着能力不取决于铁----锌合金层的厚薄，而取决于钢基和铁锌合金层之间有FE2AL5的中间层。
由于铝对铁比锌对铁有较大的热力学亲和力，所以在加铝法带钢热镀锌中，在温度和时间的影响下，总是优先在刚及表面形成铁----铝化合物，这个薄而均质的中间层能够牢固的附着在钢基表面，实际上他起着粘附镀层的介质作用。
合金层中的吸铝量越高，则镀层的粘附性越好，合金层中的吸铝量不仅取决于锌中的铝含量，而且更大程度上取决于锌液中的带钢的温度。
8：锌层脱落和锌层裂纹的定义是什么？答：锌层脱落时由于钢基和铁---锌合金层的相界上没有形成作为粘附媒介质的均质的FE2AL5中间层，使镀层的粘附力下降，在弯曲时就可能导致锌层脱落。
锌层裂纹是由于脆性的鉄锌合金层超厚，使镀层的延展性下降，在弯曲时就产生了锌层裂纹。
9:酸洗后的钢件铁盐含量应在多少？清洗后附着量可降至多少？为什么用温水好？答：酸洗后表面的铁盐含量应在2.3克/平方米。

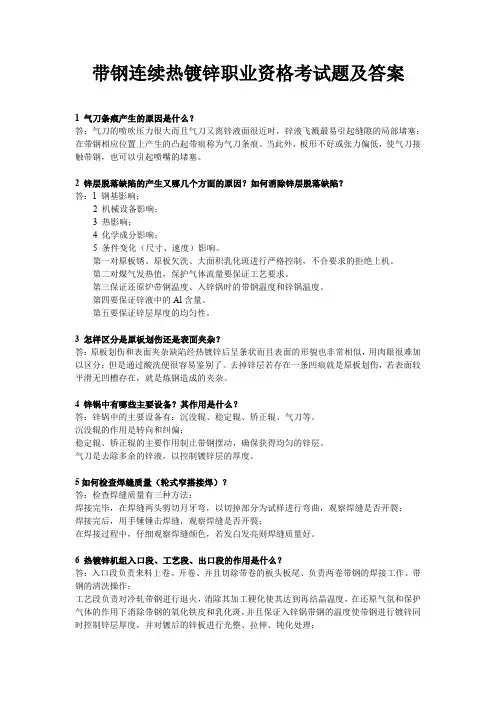

锌锅内铝的控制培训问答1．锌液中加铝有何作用？锌液中的铝是作为有益之元素加入的。
对于一般的镀锌产品和镀铁锌合金产品来说，铝是作为改善性能的合金元素加入的，而对于镀铝锌和镀锌铝产品而言，铝则成为镀层中的一个重要组成部分，因而铝的作用更大。
下面只研究镀锌和铁锌合金产品时铝的影响。
⑴铝对镀锌过程的作用有两个方面：一是铝抑制铁和锌的反应，带钢进入锌液之后铝首先与铁反应形成一层致密的铁铝化合物薄膜，抑制了铁的扩散，从而使铁锌化合物层的形成和增厚受到阻碍。
二是铝有利于锌渣的上浮去除，这同样是因为铁比铝活泼，铝可以把铁与锌形成的锌渣中的铁置换出来，形成铝锌化合物，从而上浮去除。
⑵铝对镀锌产品的的作用也有两个方面：一是铝提高镀层的附着力，铁铝化合物能起到媒介的作用，使钢基与镀层紧密结合在一起，从而能提高镀锌板的冲压成型性能，在变形时不致造成锌层脱落。
二是铝能提高镀锌板的均匀性，铝使镀层受铁锌反应的影响变得较小，镀层厚薄均匀一致，并同时改善镀锌产品的外观。
2．什么是锌液中的有效铝？铝在锌液中有两种形式存在，一种是溶解于锌液中游离状态的铝，另一种是与铁锌化合物反应，生成铁铝锌化合物即锌渣，它是以固体形式存在的。
可以说前者是镀锌过程的反应物，而后者是反应以后的生成物。
因此对镀层形成和锌渣上浮发挥作用的只是前者，即尚未反应的处于游离状态的铝，一旦参与反应生成了化合物就失去了应有的作用。
而我们常规化学分析得出的是两种形态铝的总和，这样的结果不能代表能够继续参与镀锌过程化学反应的铝的含量，所以有必要引入有效铝的概念。
锌液中的有效铝指总铝中除去已成为铝锌化合物的，以游离状态溶解于锌液中的，对镀锌过程反应有作用的铝的含量。
测定锌液中有效铝含量的方法是：先同时分析出锌液中的总铝量和总铁含量，然后根据铁的含量推算出锌液中Fe2Al5的含量，并进一步推算出Fe2Al5中铝的含量，从而从总铝量中去除这一数量，便得到了有效铝的含量。
3．锌锅中的有效铝过低有什么影响？⑴影响到底渣的产生。
镀锌件常见问题和解决方法
镀锌件在生产和使用过程中可能会出现一些常见的问题，以下是一些问题的解决方法：
漏镀（露铁）：这主要是由于表面预处理不好造成的。
钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀。
镀锌层厚度不够：镀锌层厚度达不到标准要求将直接影响产品的使用寿命。
镀锌层厚度不够的原因包括锌液温度过低，镀件从锌液面起吊时的速度太快，角度太少，造成锌液流动不畅。
锌液中其他成分：锌液中夹杂过多其他金属成分或有害元素，可能造成如锌渣颗粒粘附在镀层表面和一些非正常的花纹、龟裂纹等缺陷。
镀锌工艺：热镀锌工艺不完善的主要问题有以下几个方面：酸洗后不水洗或水洗不充分，直接进入溶剂池内，使溶剂的酸性提高，铁离子增多；或者以盐酸作助镀剂，使被带钢表面上覆盖一层铁盐，带进锌液中，镀锌时形成合金渣附着在工件表面。
缺陷及处理1．锌层脱落产生原因：原板方面。
（1）钢质为硅镇静钢或铝镇静钢；（2）钢卷存放时间太长，造成表面严重氧化；（3）钢经硅酸钠脱脂，留有硅化物膜；（4）原板表面专门涂过防锈油；（5）冷轧时乳化液太脏，一层黑油泥留在原板表面。
炉子方面。
（1）煤气热值偏低，使预热炉燃烧出氧化气氛；（2）预热炉炉内压偏低接近于零时，空气由炉口吸入炉中，造成带钢氧化；（3）预热炉中空气和煤气比例调剂系统失控，造成炉中氧化气氛；（4）辐射管破裂，氧气进入还原炉中；（5）保护气体露点太高，不符合工艺要求；（6）保护气体氧含量过高，不符合工艺要求；（7）保护气体氢气含量偏低，不合工艺要求；（8）炉子密封性差，有氧气渗入炉子中；（9）带钢入锌锅温度偏低；（10）预热炉的炉温偏低，油脂挥发不充分。
镀锌方面。
（1）锌锅中铝含量偏低（2）速度太快，氧化铁皮还原不充分；（3）带钢在锌液中停留时间太短，未来得及形成五铝化二铁中间媒介层；（4）锌层太厚。
消除方法（1）采用沸腾钢镀锌；（2）原料卷存放时间不超过30天；（3）采用棕榈油轧制不经脱脂直接镀锌；（4）经过涂防锈油的板卷采用不含硅化物和碱类脱脂后镀锌；（5）乳化液中不能混入液压油、润滑油及其他脏物，板面要清洁，用手摸的时候不见黑；(6) 煤气热值保持7.6吉焦/N㎡（7）炉压40-80pa;(8)空气过剩系数0.95-0.97；（9）发现辐射管破裂要及时更换；（10）保护气体露点为-40℃；（11）保护气体氢含量15%；（12）保护气体中氧的含量小于7个PPM；（13）用火把检查炉子密封性，发现泄露处，立即处理；（14）带钢入锌锅温度不低于420℃；（15）预热炉炉温不低于1000℃，煤气总量（预热炉+还原炉）不小于160米/吨镀锌板；（16）锌锅中锌含量不低于0.15%；（17）严格执行生产率表；（18）调整气刀高度、距离、喷嘴、杜绝局部锌层厚。
2.露钢产生原因（1）原料板卷遇水，局部产生红锈；（2）原料板卷存放过久，边部严重氧化；（3）原料板表面有凹坑，凹坑处被乳化液中污垢填平，镀锌后凹坑处出现露钢；（4）轧钢时有氧化铁皮压入；（5）炉门漏水；（6）快冷器漏水；（7）辐射管破损漏空气；（8）炉温偏低；（9）炉中氧气未赶净，还原不充分；（10）原板局部粘污了甘油、润滑油等其他脏物。
关于镀锌常见问题热浸镀锌外观质量要求：镀锌层表面应连续、完整，并且具有实用性光滑，不得有过酸洗、起皮、漏镀、结瘤、积锌、毛刺等缺陷。
镀锌颜色一般呈亮银色、灰色或暗灰色。
一、锌层表面发黑原因分析：（1）钢中的一些活性成分（如硅Si和磷P）可能会导致形成不均匀的光亮和（或）暗灰色镀层。
（2）锌温过高，镀锌件出锌液后冷却时间缓慢。
方法建议：（1）加入少量合金元素可以显著地降低硅和磷的不利影响或改善镀层外观。
（2）镀锌时，适当降低锌温，减少镀锌件出锌液后冷却时间。
二、镀锌层被打磨掉原因分析：在使用手提电动砂轮机打磨锌瘤过程中，由于操作不当造成对锌层的损伤。
方法建议：在精加工过程中，尽量使用锉刀打磨，减少使用砂轮机打磨。
三、漏镀锌原因分析：原材料或工件表面焊渣或表面氧化物没有清理干净，不能被酸洗掉，阻碍了锌液附着。
方法建议：焊接处焊渣或表面氧化物必须清除干净后才可以进行酸洗。
四、表面大面积不上锌原因分析：原材料或工件表面的碳膜（如轧制油的残余物）、油污、油漆等类似污染物造成酸洗不净。
方法建议：对于局部油污、油漆等污染物采用砂轮机打磨等方法清除。
五、角钢背锌瘤过大原因分析：锌温太低、或镀件从锌液面起吊时的速度太快，角度太少，造成锌液流动不畅，形成锌瘤。
方法建议：在工件不过火发黑的情况下，提高锌液温度，减少装夹密度，减慢工件起吊速度。
六、表面浮渣原因分析：镀锌夹具过脏或锌液面氧化锌没清理干净。
方法建议：镀锌夹具尽可能保持清洁干净，工件起吊前，应将工件上部液面的锌灰清理干净。
七、孔内积锌原因分析：锌温太低、镀件取出速度太快。
或工件的穿挂角度不合理，造成孔处锌液流出速度太慢。
方法建议：提高锌温，减慢工件起吊速度。
工件装夹时应该考虑不阻碍工件表面锌液的流动性。
八、管内部大面积漏镀原因分析：酸洗时由于管内憋气，导致管内部分位置酸洗不足。
或工件键入锌液时，管内憋气，造成助镀剂被“烧伤”，失去助镀效果。
方法建议：对于封闭或半封闭的工件在酸洗过程中，适当翻动工件，使其内部充分酸洗干净。

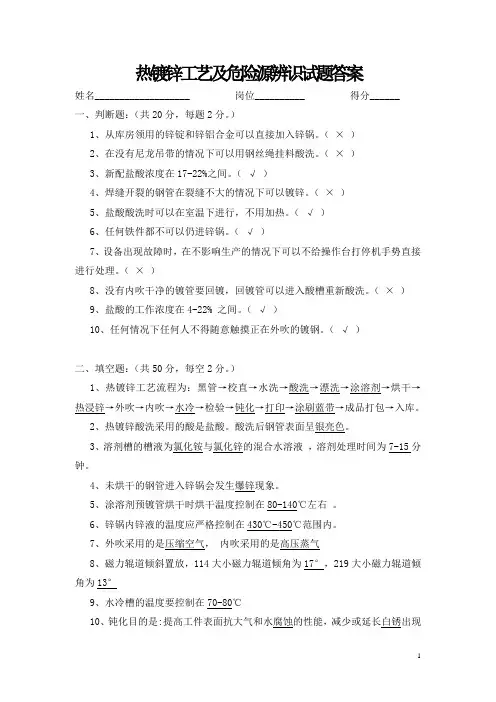

热镀锌工艺及危险源辨识试题答案姓名___________________ 岗位__________ 得分______一、判断题：（共20分，每题2分。
）1、从库房领用的锌锭和锌铝合金可以直接加入锌锅。
（×）2、在没有尼龙吊带的情况下可以用钢丝绳挂料酸洗。
（×）3、新配盐酸浓度在17-22%之间。
（√）4、焊缝开裂的钢管在裂缝不大的情况下可以镀锌。
（×）5、盐酸酸洗时可以在室温下进行，不用加热。
（√）6、任何铁件都不可以仍进锌锅。
（√）7、设备出现故障时，在不影响生产的情况下可以不给操作台打停机手势直接进行处理。
（×）8、没有内吹干净的镀管要回镀，回镀管可以进入酸槽重新酸洗。
（×）9、盐酸的工作浓度在4-22% 之间。
（√）10、任何情况下任何人不得随意触摸正在外吹的镀钢。
（√）二、填空题：（共50分，每空2分。
）1、热镀锌工艺流程为：黑管→校直→水洗→酸洗→漂洗→涂溶剂→烘干→热浸锌→外吹→内吹→水冷→检验→钝化→打印→涂刷蓝带→成品打包→入库。
2、热镀锌酸洗采用的酸是盐酸。
酸洗后钢管表面呈银亮色。
3、溶剂槽的槽液为氯化铵与氯化锌的混合水溶液，溶剂处理时间为7-15分钟。
4、未烘干的钢管进入锌锅会发生爆锌现象。
5、涂溶剂预镀管烘干时烘干温度控制在80-140℃左右。
6、锌锅内锌液的温度应严格控制在430℃-450℃范围内。
7、外吹采用的是压缩空气，内吹采用的是高压蒸气8、磁力辊道倾斜置放，114大小磁力辊道倾角为17°，219大小磁力辊道倾角为13°9、水冷槽的温度要控制在70-80℃10、钝化目的是:提高工件表面抗大气和水腐蚀的性能，减少或延长白锈出现时间及镀锌钢管的使用寿命保护镀层有良好的外观。
11、螺旋螺距越大，浸锌时间越短，上锌量越小。
三、简答题：共30分，每题10分。
1、溶剂的作用是什么？答：溶剂的作用是从钢管表面除去所有杂质，保护钢管在烘干及运输过程不继续被氧化，带有溶剂的钢管进入锌液中，可将锌液及钢管上残留的铁盐及氧化物捕集并反应，生成锌铁合金沉入锅底，以保证钢管与锌液洁净接触，形成良好的镀层。
冷轧热镀锌钢板镀层表面缺陷及解决措施摘要：近年来，随着科学技术的不断发展，热镀锌钢的基本表面质量得到了显著提高，相应的热镀锌钢的表面质量也得到了提高。
但对于汽车覆盖件的生产，要求热镀锌钢板不能有缺陷，因此存在一定的技术难度。
其中，机械划伤等与基体表面有关的问题很容易通过涂层显现出来，同时，如果基体表面不干净，会严重影响涂层反应，同时还会出现漏镀点等涂层问题。
因此，分析和研究热镀锌板的表面缺陷及其处理方法具有重要意义。
关键词：冷轧热镀锌钢板；镀层表面；缺陷；解决措施一、冷轧镀锌板生产中的缺陷及原因（一）锌粒缺陷锌锅内的锌渣粘附在钢板表面，导致锌颗粒缺陷产生许多复杂的问题。
该缺陷是热镀锌产品常见的质量缺陷之一，在一定程度上影响热镀锌产品的外观和质量。
由于空气刀气流的影响，很容易产生一定的引力，吸收周围的灰尘，产生浮渣。
锌液氧化引起的锌颗粒缺陷。
底渣形成的主要原因是锌溶液中铁的浓度超过饱和浓度，铁与锌的结合导致铁锌合金的形成，从而导致沉淀。
锌颗粒缺陷的主要特征是在带材表面分布有各种各样的颗粒、晶粒或不规则形状。
同时，美国观光科学公司镀锌层表面的缺陷也造成了一定程度的损伤，加速了镀层表面的腐蚀程度。
根据一系列实验数据的结果，锌颗粒缺陷产生的主要原因是锌溶液中只含有少量的铝，而含有大量的铁，因此锌溶液中没有渣也没有渣。
（二）光整缺陷锌花整理产品在生产中存在多种缺陷。
一种是产品的平滑印刷，由于锌颗粒或锌皮附着在精整机的工作辊上，或工作辊有部分粗糙度差而形成规则的特殊平滑印刷，从而形成平滑印刷。
在粗轧辊的制造过程中，需要精轧机配合整个应用。
在轧制过程中，由于不同的表面加工工艺，轧辊和带材表面的平整度会有所不同，从而在轧制过程中产生“磨”的效果，会有越来越多的颗粒被磨碎。
因此，虽然在加工过程中喷射出的软水会冲走产品表面的磨粒，但大量的水和磨粒的混合物会在机器的进口处积聚。
如果以这种方式积累，会造成机械故障，对工人造成很大的影响。
热镀锌常见问题问答热镀锌常见问题问答2011年05月05日1：08AL钢种含碳量是多少？答：含碳量是0.5--0.12%。
2：成品在库中最长允许存放多少时间？答：允许存放3个月，以避免存放过久产生氧化。
3：锌层脱落的主要原因有哪些？答：锌层脱落的原因主要有：表面氧化物，有硅化物，油脂蒸发不尽，锌锅铝含量偏低，锌液中停留时间太短，镀层偏厚。
4：厚边质量缺陷产生的原因是什么？答：A，板型差，有大浪边或大瓢曲，B，速度太低，C，气刀角度调整不对，D，起到喷嘴缝隙未调整好，E，气刀太高或气刀距离太远，5:锌锅中锌渣有哪几种？答：A,底渣，当钢板浸入锌液之后，便开始了铁锌之间的扩散过程，铁被侵蚀落入锌液中，就形成了铁锌合金，沉入锅底。
B，浮渣，由于锌液表面氧化而形成。
C，游离渣，介于底渣和浮渣之间，但是数量极少。
6:锌粒产生的原因有哪些？答：A，原板问题，主要是原板清洁度和原板铁粉含量。
b，锌液温度过高，使底渣浮起c，AL含量过高，影响铁的溶解度。
7：热镀锌层的黏附性是什么？答：根据热镀锌理论和研究成果，锌层的附着能力不取决于铁----锌合金层的厚薄，而取决于钢基和铁锌合金层之间有FE2AL5的中间层。
由于铝对铁比锌对铁有较大的热力学亲和力，所以在加铝法带钢热镀锌中，在温度和时间的影响下，总是优先在刚及表面形成铁----铝化合物，这个薄而均质的中间层能够牢固的附着在钢基表面，实际上他起着粘附镀层的介质作用。
合金层中的吸铝量越高，则镀层的粘附性越好，合金层中的吸铝量不仅取决于锌中的铝含量，而且更大程度上取决于锌液中的带钢的温度。
8：锌层脱落和锌层裂纹的定义是什么？答：锌层脱落时由于钢基和铁---锌合金层的相界上没有形成作为粘附媒介质的均质的FE2AL5中间层，使镀层的粘附力下降，在弯曲时就可能导致锌层脱落。
锌层裂纹是由于脆性的鉄锌合金层超厚，使镀层的延展性下降，在弯曲时就产生了锌层裂纹。
9:酸洗后的钢件铁盐含量应在多少？清洗后附着量可降至多少？为什么用温水好？答：酸洗后表面的铁盐含量应在2.3克/平方米。
清洗后可降至0.5---1克/平方米。
温水的好处是：A，钢件表面附着的铁盐在热水的溶解度比在冷水中大。
b，钢件在酸洗时扩散入金属基内的氢气在热水中比在冷水中容易逸出。
c，由于热水的水分子运动较为激烈，可以将粘附在钢件表面的其他赃物撞落下来，即使是轻微的油剂也可以被洗掉。
10：助镀液应该具备哪些性能?答：a，应该有固定不变的化学成分；b，在锌液的温度下必须相当稳定；c，对钢件金属基体不会产生铁盐以及氧化物；d，即使由助镀液形成了铁盐，但该铁盐应能被锌液还原；e，助镀液的产物应是流动而容易被清除掉的，并不会影响助镀层的质量；f，助镀液分解时，应能产生中性或还原性气氛，并起到吹扫锌液面上脏物的作用；g，具有良好的助镀性能；h，助镀液与锌液的分解反应要进行的十分迅速并完全脱落；11：助镀液中铁含量超高会有什么害处？答：当超过允许范围时，当待镀钢件上涂了含有铁（呈fecl2存在）的溶液后，与锌反应生成较多锌渣，其次，粘附在钢件表面的fecl2与锌液反应后，如果不脱落下来，仍旧粘附着，则会使钢件表面的镀层上出现不同成程度的粗糙现象，再次这种铁盐与锌液反应后，会使中间合金相层生长的较疏松，因此弯曲时易脱落。
12：为什么溶剂应加热使用？答：溶剂水溶液一般加热到50----60度时使用效果良好，1，可以使固体氯盐溶解这样可以保持溶液中成分较均匀；2，容易将粘附在钢件表面的铁盐冲洗掉；3，加速了钢件金属基与锌原子结合；4，可蒸发掉溶剂一些多余的水分，保持溶剂浓度；5，可将钢件酸洗时渗入基体内的氢排掉；6，钢件吊出后容易干燥；13：什么叫溶剂老化，弊端是什么？答：如果钢件在溶剂中浸渍以后没有很好的烘干或已有一些锈情（水锈）出现时，又加上锌液中铝含量较高的情况下，一旦钢件表面的溶剂与锌液表面上的铝与锌接触反应，就会发生反应而生成氧化铝和氧化锌，这些东西再与锌液和溶剂中的氯化锌继续结合而成为黑色胶状物，这样溶剂就失去了活性而起不到助镀作用，从而漏镀。
14：怎样再生溶剂？答：氯化锌和氯化铵的复盐水溶液再生，主要是去除溶剂中过多的水分，碱性氢氧化锌，含铁量以及其它杂质；1，在旧溶剂中加入一定量的新盐酸，以溶解因水分过多而产生的碱性氢氧化锌；2，再用多层的涤纶布过滤掉旧溶剂中的固体杂质，泥胶状沉淀物以及未溶解的碱性氢氧化锌；3，将过滤后的旧溶剂在空气中加热使铁氧化，然后加入一定量的碳酸铵，即可使铁沉淀下来；也可采用氢氧化铵和过氧化氢来沉淀铁的，也可采用通入氯气法沉淀；4，旧溶剂水溶液中酸性增加，会出现反应逆向倾向，所以要经常添加氢氧化铵，使酸性中和成氯化铵，PH值保持在5---6左右；15：溶剂斑点（钢件泪痕）产生的原因是什么？1，锌液温度过高使溶剂来不及扩散而烧焦老化；2，锌灰过多；3：锌液中铝含量过高；4，溶剂以及钢件上氧化物过多；5，溶剂的粘性太高，流动性差；6，溶剂中的氯化铵不足或过早挥发；7，钢件在锌液面上翻滚；8，没有吧锌锅底胶状物舀出来；16：什么原因造成镀锌钢件表面麻点？答：1，在刚开工时锌液表面铝含量较高，当超过0.3%时，锌液粘性增加，使锌渣不容易沉淀下降，而粘附与镀锌钢件表面上；2，刚开工时或停工再开工时除了锌液表面上铝含量升高外，锌液温度往往比正常生产时高，锌液在温度高时对流现象加剧，一部分锌渣被带起而粘附于镀锌钢件之上；3，因铝元素的存在，锌液中的铁元素会很快与铝结合成FE---AL的颗粒，因该颗粒密度小而悬浮于锌液中，粘附与钢件上；17：片状垂涎出现的原因是什么？答：与锌液中含铝量有较高的关系，他与锌液温度较低一样，会使锌液的粘性增大，在流锌时呈现不爽现象，于是部分悬挂于镀锌件下面。
同时镀锌钢件出锌液面太快，会使上面粘附锌液太多，会在下面形成片状流下；18：什么原因原因造成钢件表面色泽不正常？答：1，锌液温度太高，在空气中停留时间过长，内外吹抹的气体压力过大，都能使表面银亮色的纯锌层消耗而呈现出灰色；2，当冷却水的色度太高，而且混有泥土，有机物等杂质，会使镀锌层产生黄黑色等无光泽的表面；3，钝化液的浓度太高而又没有经过很好的漂洗，会使银亮色的镀锌层表面产生褐色，红棕色或随浓度的降低会产生不同程度的黄绿色，在镀锌件中，以黄绿色为正常，而褐色及红棕色为不正常；4近年来生产的钢材大多为镇静钢，钢中含硅量容易使热度锌件产生灰暗无光的镀层，严重时镀层成暗灰色，这是因为硅促使铁锌合金层过度生长漏出表面而造成的，镀层呈这样的色泽时多抗腐蚀性没有影响。
19：清洗不干净会产生什么毛病？答：1，污染溶剂，使溶剂很快失效；2，污染锌液，使镀锌层质量低劣及产生废品；3，增加了锌渣的生产量，使锌耗提高成本增加；4，使镀锌层的中间相变厚变脆等；20：怎样减缓锌灰的形成？答：1，在镀锌锅中适当的加铝；2，减少锌液面与空气的接触面，即采用小口径锅；3，降低锌液温度，使保持在工艺温度的下限；4，在锌液面上不采用大风量的除尘设备；5，钢件上的溶剂要烘干；21：锌液中铁的来源是什么？锌液中铁的影响是什么？答：1.工件的带入。
镀锌时的锌铁反应，铁往锌中溶解后才能生成镀锌层。
2.锌锅的腐蚀。
锌锅内壁生成的一层锌铁合金保护层，当温度波动超过6℃，因钢材与该合金层膨胀系数不一致，造成剥落溶解于锌中生成渣。
剧烈的爆炸也可以使合金层剥落。
3.溶剂的带入。
酸洗之后的工件附着铁盐，漂洗水中的铁盐与酸含量较高时，铁盐仍沉积于工件上，因为酸与铁不停地反应生成铁盐。
当溶剂中酸与铁含量过高，温度达到50℃以上时，有很强的除锈能力，因此铁的溶解不断进行。
造成溶剂中铁含量较高。
溶剂中的三价铁呈铁红色，可以看到。
而存在于溶剂中的二价铁呈无色，看不到。
当PH值小于5时，溶剂中以二价铁形式存在。
这些铁粘附以工件带入锌液中，以1份铁与25份锌反应生成渣使锌液粘稠，镀层变厚。
所以，溶剂除铁时必须加入双氧水将二价铁氧化为三价铁，加入氨水调PH=5-6之间，使其沉淀、澄清、过滤。
可以保证溶剂的纯度。
在450度时，铁在锌液中的溶解度为0.003%，若铁在锌液中的含量超过0.003%时，铁将与锌生成锌铁化合物，由于其密度大，沉入锅底，即生成底渣，当锌液中韩铝时，与铝反应生成fe2al5，其密度小浮起，生成浮渣，两种渣都会消耗大量的铝和锌；铁存在，会使锌液粘度和表面张力增加，从而使锌液流动性变差，同时恶化了锌液对钢件的润湿条件，如果延长浸锌时间，则会使镀层变厚；总之，铁是有害的，他使镀层变脆，表面变灰暗，增加锌渣的生成量，增加锌铝的消耗量；22:在热镀锌中为何要加AL？答：在镀锌理论中，中间层Fe2AL5作为粘附层的关键因素，Fe2Al5要吸收大量的Al。
来提高锌层的附着力。
同时，Al还可以形成底渣和浮渣，不断从锌锅中被消除。
因此，必须向锌锅中加入一定含量的Al，来补偿带钢带走的和浮渣及底渣消耗的Al。
23:热镀锌时为什么要向锌液中加铅？其加入量如何？铅在锌液中有何影响？答：向锌液中加铅，Al含量在0.1％时，γ相和δ1相的厚度可以减少到不加铅的78％，当Al含量为0.16％时，减少到0.8％，当Al含量为0.2％时，即可完全消除γ相和δ相，使镀层仅有的两个结构部分，就是由共晶混合物ζ＋η和η所组成，此种合金很薄而且有良好的韧性。
此外，铝还可以和锌液中的氧化铁和氧化锌等杂质结合，形成不会与带钢相粘合的物质，并且上浮到锌液表面，这样保证了锌层的纯度。
它增强了锌液对钢件的浸润能力，从而减少了浸锌时间，同时铅的存在还能使锌液的熔点降低，这延长了锌液的凝固时间，促进了锌花的生长，可获得较大锌花；铅的加入会使镀层发暗，超过1%时，会引起镀层晶间腐蚀，降低镀层的耐腐蚀性能；24:锌锅中浮渣和底渣的生成量和哪些因素有关？答：锌锅中浮渣和底渣的生产量与下列因素有关：（1）吹气法：热镀锌中，采用压缩空气为喷射介质，见下列含有：Zｎ+CO2→Zｎ+CO↑Zｎ+H2O→ZｎO+H2↑Zｎ+1/2O2→ZｎO故完全容易形成浮渣，其关系式是：Gb=KPO2SK—常数Gb—浮渣生成量。
PO2—喷射介质中氧的分压力S—反应界面的面积，故跟以上有关：（2）．铝含量有关，当铝含量在0.2%以下时,铁的溶解量随着铝含量的增高而下降,然而铝含量超过0.2%时,铁的溶解量随着铝含量的增加而迅速上升。
（3）．锌液温度，当锌液温度超过480℃时，则带钢的铁含量呈抛物线关系增加，当温度上升到500℃时，铁含量达到最大值，底渣生成量也最大。
（4）．浮渣的分子式是ZnO，底渣的分子式是FeZn25:气刀喷嘴喷吹角度对镀层厚度有何影响？答：调整气刀喷嘴时，带钢两侧的喷嘴角度不能相同。
根据经验应该相差1°～2°，如果两侧气刀的喷嘴角度相等，则两鼓气流平面相交线正好在带钢处相遇，这样超出带钢宽度的气流会产生涡流，使带钢边部的正常刮锌受到干扰。
