热镀锌钢板锌流纹缺陷成因分析与消除方法

热镀锌带钢表面缺陷及解决措施一、锌粒：在热镀锌带钢表面上分布有类米粒的小点，习惯上称为锌粒。

锌粒缺陷大致可分两种：1.一种是带钢上下表面粘附大量颗粒状，在带钢局部增加了锌层厚度，造成表面粗糙不平，既不美观而对使用有害俗称锌粒。

表现形式有两种，其一颗粒较大的锌粒，成份主要是铁—锌化合物，也就是底渣，造成这种缺陷的原因是锌锅中底渣过多上浮，粘到钢板表面所引起的。

其二颗粒较小的锌粒，成份主要是铁—锌—铝化合物，也就是自由渣，造成这种缺陷的原因是锌锅中自由渣过多粘到钢板表面所引起的。

解决的方法：(1)合理的控制锌液温度450℃—470℃与带钢入锌锅温度480℃—490℃。

前者的目的是最大限度减少带钢表面铁的溶解度，后者是加速F2AL5层的形成。

(2)严格控制锌液中的化学成份，向锌锅中合理添加合金锭，保证锌液Al的百分含量在0.18～0.22%。

其目的一方面是稳定的锌液化学成份有利F2AL5层的形成，另一方面是锌液中过饱和的铁首先与足够量的铝结合形成铁—锌—铝化合物，也就是自由渣，以减少底渣的形成。

(3)提高原料表面清洁度，减少故障停机次数。

提高原料表面清洁度是为了在正常生产中最大限度减少带钢表面带入锌锅的“脏物”。

故障停机次数在很大程度上决定锌液中铁含量的多少，由于退火炉没有带钢停机防氧化功能，停机后炉内带钢表面大量氧化，启车后被带入锌锅，使锌液中铁含量急速增加。

同时停机后带钢长时间停留在锌液中使F2AL5层遭到破坏铁会大量溶入锌液中。

而在正常生产条件下大量的铁是无法形成自由渣的，这时就会直接形成底渣。

故障停机的随机性和停机时间的不确定性使提前和临时添加铝变得可操作性不强。

减少故障停机次数和时间是解决问题的根本办法。

(4)及时清理表渣及定期清理底渣。

2.另一种是生产1.4mm规格以上的镀锌板，在带钢两边部出现锌粒缺陷。

造成这种缺陷的原因主要是由于机组速度低、锌液流入锌锅时多集中在边部、边部冷却快、带钢与气刀喷嘴不平行且呈凹形等原因造成了厚规格边部易出现锌粒缺陷。

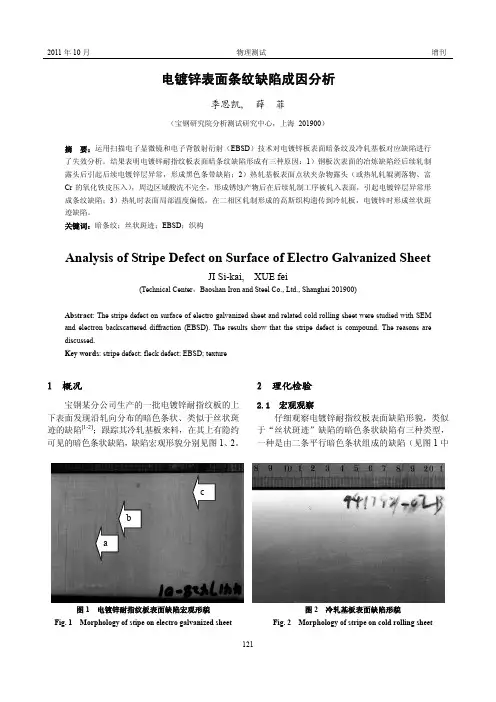

2011年10月物理测试增刊电镀锌表面条纹缺陷成因分析季思凯, 薛 菲（宝钢研究院分析测试研究中心，上海 201900）摘 要：运用扫描电子显微镜和电子背散射衍射（EBSD）技术对电镀锌板表面暗条纹及冷轧基板对应缺陷进行了失效分析。

结果表明电镀锌耐指纹板表面暗条纹缺陷形成有三种原因：1）钢板次表面的冶炼缺陷经后续轧制露头后引起后续电镀锌层异常，形成黑色条带缺陷；2）热轧基板表面点状夹杂物露头（或热轧轧辊剥落物、富Cr的氧化铁皮压入），周边区域酸洗不完全，形成锈蚀产物后在后续轧制工序被轧入表面，引起电镀锌层异常形成条纹缺陷；3）热轧时表面局部温度偏低，在二相区轧制形成的高斯织构遗传到冷轧板，电镀锌时形成丝状斑迹缺陷。

关键词：暗条纹；丝状斑迹；EBSD；织构Analysis of Stripe Defect on Surface of Electro Galvanized SheetJI Si-kai, XUE fei(Technical Center，Baoshan Iron and Steel Co., Ltd., Shanghai 201900)Abstract: The stripe defect on surface of electro galvanized sheet and related cold rolling sheet were studied with SEM and electron backscattered diffraction (EBSD). The results show that the stripe defect is compound. The reasons are discussed.Key words: stripe defect; fleck defect; EBSD; texture1 概况宝钢某分公司生产的一批电镀锌耐指纹板的上下表面发现沿轧向分布的暗色条状、类似于丝状斑迹的缺陷[1-2]；跟踪其冷轧基板来料，在其上有隐约可见的暗色条状缺陷，缺陷宏观形貌分别见图1、2。

浅谈热镀锌表面缺陷分析及控制对热镀锌层表面的缺陷原因进行了分析，并根据生产实践提出一些控制表面缺陷的方法。

标签：热镀锌；镀层缺陷；缺陷控制热浸镀锌是提高钢铁抗大气腐蚀性能的有效方法之一，因其镀层性能优良、使用寿命长、作为保护层基本不维护而被广泛应用于输电铁塔、微波塔、高速公路护栏、路灯杆、电力金具等长期室外暴露的钢铁制件的防腐蚀。

热镀锌层表面有许多常见质量缺陷如漏镀、条状羽毛白花纹、镀层超厚、粗糙、灰暗、泪痕条纹、龟裂纹、晶体状凸起纹、“白锈”等，其影响因素较多，且控制相对较难。

对此，可以从加强工艺控制着手，辅以必要的工艺措施，以提高热镀锌表面质量。

下面就热镀锌层表面缺陷原因及控制方法进行分析：1、表面预处理表面预处理不好是造成漏镀（露铁）的主要原因。

钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀（露铁）。

另一种情况则是因酸洗过程中酸洗件比较集中、堆放密集、重量大等因素，造成欠酸洗和夹线，或因酸洗浓度过高使酸盐沉淀于表面、沟槽之中，不水洗或水洗不彻底，也很容易形成漏镀、虚镀现象。

再者，因溶剂老化、失效，加之在烘干过程中没有及时将工件摆开，或烘干时间较长使钢件表面出现二次微氧化、形成酸性铁盐覆盖在表面上时，也极易出现漏镀，特别是在相对湿度较大的气候和大雾天气时较为常见。

此种情况往往容易被忽视。

此外，采用溶剂热镀锌时，最常用的ZnCl2与NH4Cl混合水溶液的配比不正确时，没有形成共晶点，特别是在浓度过高的情况下，在支撑板焊接角缝圆形孔内极易出现夹灰性漏镀。

2、镀锌层厚度不够镀锌层厚度达不到标准要求将直接影响产品的使用寿命。

镀锌层厚度不够的原因如下。

（1）锌液温度的影响。

当锌液的温度低于430℃时，锌铁扩散速度低，不易生成足够的铁锌合金层，整个镀层就薄；当温度在460℃时锌层增厚，当温度继续升高，锌液变稀，锌层又变薄。

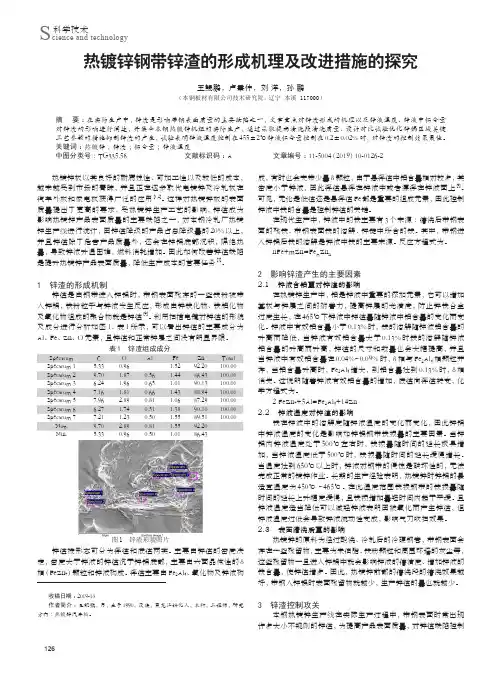

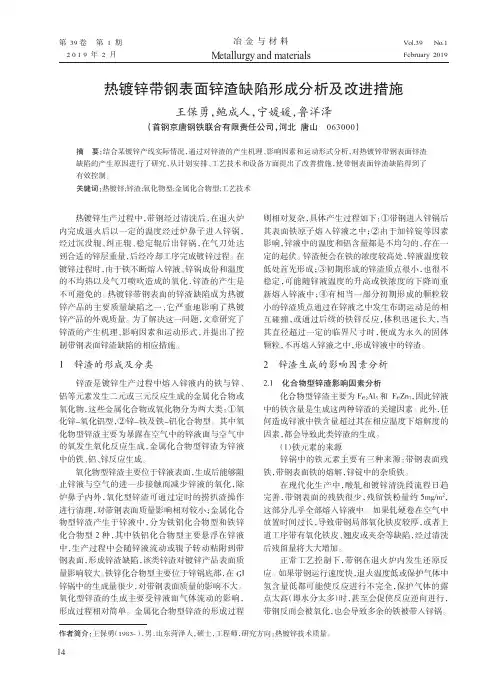

冶金与材料第39卷热镀锌带钢表面锌渣缺陷形成分析及改进措施王保勇，鲍成人，宁媛媛，鲁洋泽（首钢京唐钢铁联合有限责任公司，河北唐山063000）摘要：结合某镀锌产线实际情况，通过对锌渣的产生机理、影响因素和运动形式分析，对热镀锌带钢表面锌渣缺陷的产生原因进行了研究，从计划安排、工艺技术和设备方面提出了改善措施，使带钢表面锌渣缺陷得到了有效控制。

关键词：热镀锌;锌渣;氧化物型;金属化合物型;工艺技术作者简介：王保勇（1983-），男，山东菏泽人，硕士，工程师，研究方向：热镀锌技术质量。

第39卷第1期2019年2月Vol.39No.1February 2019冶金与材料M etallurgy and materials热镀锌生产过程中，带钢经过清洗后，在退火炉内完成退火后以一定的温度经过炉鼻子进入锌锅，经过沉没辊、纠正辊、稳定辊后出锌锅，在气刀处达到合适的锌层重量，后经冷却工序完成镀锌过程。

在镀锌过程时，由于铁不断熔入锌液、锌锅成份和温度的不均热以及气刀喷吹造成的氧化，锌渣的产生是不可避免的。

热镀锌带钢表面的锌渣缺陷成为热镀锌产品的主要质量缺陷之一，它严重地影响了热镀锌产品的外观质量。

为了解决这一问题，文章研究了锌渣的产生机理、影响因素和运动形式，并提出了控制带钢表面锌渣缺陷的相应措施。

1锌渣的形成及分类锌渣是镀锌生产过程中熔入锌液内的铁与锌、铝等元素发生二元或三元反应生成的金属化合物或氧化物，这些金属化合物或氧化物分为两大类：①氧化锌-氧化铝型，②锌-铁及铁-铝化合物型。

其中氧化物型锌渣主要为暴露在空气中的锌液面与空气中的氧发生氧化反应生成，金属化合物型锌渣为锌液中的铁、铝、锌反应生成。

氧化物型锌渣主要位于锌液表面，生成后能够阻止锌液与空气的进一步接触而减少锌液的氧化，除炉鼻子内外，氧化型锌渣可通过定时的捞扒渣操作进行清理，对带钢表面质量影响相对较小；金属化合物型锌渣产生于锌液中，分为铁铝化合物型和铁锌化合物型2种，其中铁铝化合物型主要悬浮在锌液中，生产过程中会随锌液流动或辊子转动粘附到带钢表面，形成锌渣缺陷，该类锌渣对镀锌产品表面质量影响较大。

热镀锌表面亮点缺陷分析及控制摘要：热镀锌是一种常见的防腐涂层工艺，在工业生产中被广泛应用。

热镀锌表面的亮点缺陷是影响产品质量的重要因素之一。

本文对热镀锌表面的亮点缺陷进行了详细的分析和控制，包括缺陷形成机制、影响因素、检测方法和控制措施等方面的内容，并提出了未来研究的展望。

关键词：热镀锌、亮点缺陷、形成机制、影响因素、检测方法、控制措施正文：一、热镀锌表面亮点缺陷的形成机制热镀锌表面的亮点缺陷是由于锌液滴在钢板表面停留时形成的一种局部高亮度区域。

在镀锌过程中，锌液滴在钢板表面停留的时间是非常短暂的，一般在几十毫秒的时间内，因此热镀锌表面的亮点缺陷只发生在短暂的时间内。

在短暂的时间内，锌液滴会发生各种物理化学反应，形成不同形态的亮点缺陷，包括欧姆变色、凸起、凹陷、斑点等。

二、热镀锌表面亮点缺陷影响因素热镀锌表面亮点缺陷的形成不仅与镀锌工艺参数有关，还与钢板材质、表面质量、表面处理、气氛等因素有关。

其中，钢板表面质量是影响镀层质量的重要因素之一。

钢板表面的油污、氧化物和锈蚀等物质会影响锌液滴的形态和流动性，进而影响热镀锌表面的亮点缺陷。

表面处理和气氛的质量也会影响亮点缺陷的形成。

三、热镀锌表面亮点缺陷的检测方法热镀锌表面亮点缺陷的检测方法包括目视检查、显微镜检查、金相分析和电子显微镜分析等方法。

其中，显微镜和电子显微镜分析是目前比较常用的方法。

四、热镀锌表面亮点缺陷的控制措施热镀锌表面亮点缺陷的控制措施包括选用优质的钢板、提高表面质量、控制气氛质量、优化镀锌工艺参数等方面。

要控制热镀锌表面的亮点缺陷，需要将不同的控制措施结合起来，达到系统性、综合性的控制效果。

五、未来研究展望热镀锌表面亮点缺陷的控制是热镀锌工艺研究的一个重要方向。

未来的研究可以从以下几个方面入手：研究亮点缺陷的形成机制和影响因素；开发新的表面处理技术和气氛控制技术，提高表面质量和气氛稳定性；研究镀锌工艺参数与亮点缺陷的关系，以及优化工艺参数，控制亮点缺陷的形成。

热镀锌钢板表面质量缺陷原因分析及其改善措施摘要：介绍了在热镀锌钢板生产过程中，钢板表面质量缺陷的种类，并就常见的表面质量缺陷进行了原因分析，并提出了相应的改善措施，对提高热镀锌带钢产品质量具有指导意义。

关键词：热镀锌；表面缺陷；改善措施近年来，随着镀锌板材在汽车、家电等领域的广泛应用，对镀锌钢板表面质量的要求也越来越高。

在生产实践中，因各种因素造成的镀锌钢板表面质量缺陷会对生产企业带来巨大的经济损失。

提高镀锌产品表面质量已成为各大冷轧生产企业管理工作的重点。

1 热镀锌钢板质量缺陷种类在实际生产过程中，热镀锌钢板质量缺陷包括：表面污染、色差、色斑、漏镀、锌渣粘附、凹坑、表面亮点、麻点、波纹、划伤及沉没辊条纹等，下面就一些常见的镀锌钢板表面缺陷产生的原因进行分析，并提出相应的改善措施。

2 常见的表面质量缺陷原因分析及改善措施2.1 表面凸点或黑斑由于基板表面划伤、粗糙度差异等缺陷，使得基板与锌液在不同部位所产生的合金反应具有较大差异。

虽然镀锌后可以填平部分缺陷，但基板表面差异仍能表现出来，形成薄厚不一的镀层，从而造成局部出现凸点。

同时基板表面缺陷对Zn-Fe合金的生长速度具有明显的促使作用，若Zn-Fe合金生长过快并透过镀层，便会在表面产生黑斑。

改善措施：提高基板表面质量，防止酸洗和轧制生产过程中对带钢造成的机械损伤，同时检查镀锌线入口段及炉区段设备的运行状况，以避免划伤来料。

2.2 漏镀由于各种原因使得基板局部浸镀时未浸润，造成该区域未形成镀层。

基板表面的污染物、轧制氧化铁皮、油污、锈迹等均会使局部浸润性降低，从而造成带钢漏镀；同时基板内含有C、Si、Mn、P等微量元素，在镀锌前对基板进行加热过程中，这些微量元素可能产生偏析，在基板表面形成氧化物，从而使表面浸润性降低。

如，当Si含量较高时，更容易出现漏镀、镀层表面表面光滑度差等缺陷。

改善措施：⑴提高原材料表面质量，避免设备液压油、润滑脂等对基板表面的污染；⑵通过对锌液成分调节以增强锌液的流动性和黏附力，以提高其浸润性。

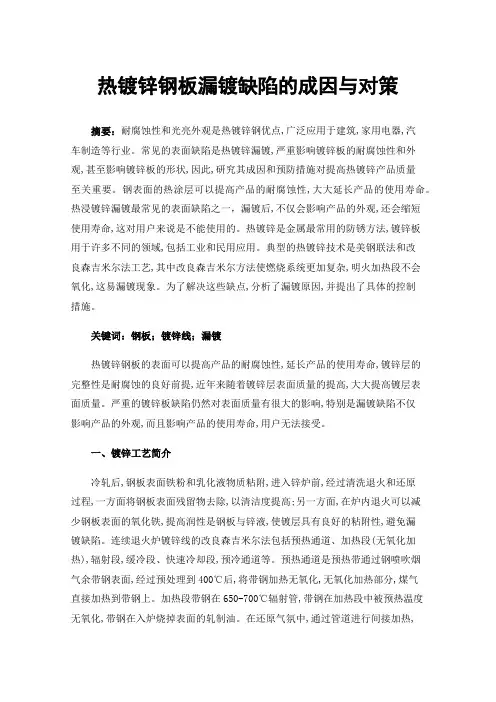

热镀锌钢板漏镀缺陷的成因与对策摘要：耐腐蚀性和光亮外观是热镀锌钢优点,广泛应用于建筑,家用电器,汽车制造等行业。

常见的表面缺陷是热镀锌漏镀,严重影响镀锌板的耐腐蚀性和外观,甚至影响镀锌板的形状,因此,研究其成因和预防措施对提高热镀锌产品质量至关重要。

钢表面的热涂层可以提高产品的耐腐蚀性,大大延长产品的使用寿命。

热浸镀锌漏镀最常见的表面缺陷之一，漏镀后,不仅会影响产品的外观,还会缩短使用寿命,这对用户来说是不能使用的。

热镀锌是金属最常用的防锈方法,镀锌板用于许多不同的领域,包括工业和民用应用。

典型的热镀锌技术是美钢联法和改良森吉米尔法工艺,其中改良森吉米尔方法使燃烧系统更加复杂,明火加热段不会氧化,这易漏镀现象。

为了解决这些缺点,分析了漏镀原因,并提出了具体的控制措施。

关键词：钢板；镀锌线；漏镀热镀锌钢板的表面可以提高产品的耐腐蚀性,延长产品的使用寿命,镀锌层的完整性是耐腐蚀的良好前提,近年来随着镀锌层表面质量的提高,大大提高镀层表面质量。

严重的镀锌板缺陷仍然对表面质量有很大的影响,特别是漏镀缺陷不仅影响产品的外观,而且影响产品的使用寿命,用户无法接受。

一、镀锌工艺简介冷轧后,钢板表面铁粉和乳化液物质粘附,进入锌炉前,经过清洗退火和还原过程,一方面将钢板表面残留物去除,以清洁度提高;另一方面,在炉内退火可以减少钢板表面的氧化铁,提高润性是钢板与锌液,使镀层具有良好的粘附性,避免漏镀缺陷。

连续退火炉镀锌线的改良森吉米尔法包括预热通道、加热段(无氧化加热),辐射段,缓冷段、快速冷却段,预冷通道等。

预热通道是预热带通过钢喷吹烟气余带钢表面,经过预处理到400℃后,将带钢加热无氧化,无氧化加热部分,煤气直接加热到带钢上。

加热段带钢在650-700℃辐射管,带钢在加热段中被预热温度无氧化,带钢在入炉烧掉表面的轧制油。

在还原气氛中,通过管道进行间接加热,将氮、氢加热到再结晶温度(包括5-25%的氢)并在氮气和氢气氛中完成板的再结晶退火。

热镀锌漏镀缺陷分析及防护摘要：热镀锌作为传统工艺，已较成熟，但因不同制造商生产条件不同，造成产品质量也不同，而漏镀是最常见质量问题。

基于此，本文重点论述了热镀锌漏镀原因及防治措施。

关键词：热镀锌；漏镀；原因；措施热镀锌是保护金属不受腐蚀最常用方法，镀锌板广泛应用于工业和民用等领域。

我国常应用的热镀锌工艺包括美钢联法及改良森吉米尔法。

改良森吉米尔法中，燃烧系统复杂，因存在无氧化明火加热段，易发生热镀锌漏镀状况。

为解决这类缺陷，需分析漏镀的原因，并制定具体控制措施。

一、热镀锌简介热镀锌也称热浸锌或热浸镀锌，保护金属免受腐蚀的一种有效方法，是将防锈钢件浸入约500℃的锌液中，并在钢件表面附着一层锌。

其作用为：①处理成本低：使用热镀锌防腐比漆料涂层成本低。

②节省时间：镀锌比其他涂层施工快，避免安装后工地涂刷时间。

③可靠性：热锌与钢之间的冶金联系成为钢表面的一部分，使镀层更安全可靠。

④镀层韧性强：镀锌层形成独特冶金结构，能承受运输与使用的机械损伤。

⑤安全保护：镀件各部分均能镀锌处理，甚至凹陷、尖角、隐藏区域也得到保护；⑥经久耐用：热渍锌也被用来在热浸时使金属钢件镀锌，具有较强附着力，不易脱落。

热镀锌管虽会发生锈蚀，但可能会在很长一段时间内满足技术和卫生要求，问题不大。

热镀锌是减缓钢材环境腐蚀最有效方法之一，将表面清洗和活化的钢件浸在锌液中，经铁锌间反应及扩散，在钢件表面涂上锌合金镀层。

与其他金属保护方法相比，热浸镀锌工艺具有将镀层物理屏障与电化学保护相结合优点，镀层与基体结合强度、镀层密度、耐久性、免维护、经济性及对产品形状和尺寸适应性提供了重要优势。

长期以来，热镀锌工艺因其施镀成本低、保护性好等优点备受人们青睐。

二、漏镀缺陷的宏观特征经长时间生产监控，发现热镀锌钢板漏镀缺陷分为：①Ⅰ类漏镀缺陷：一级涂层缺陷:随机分布在带钢表面，缺陷长度与带钢运动方向一致，边缘不规则，上部被涂有不良锌层覆盖，下部能见椭圆形漏镀，整体为柳叶状。

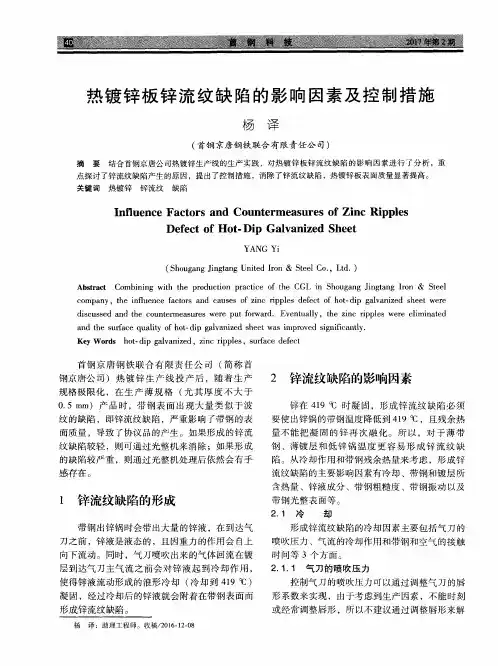

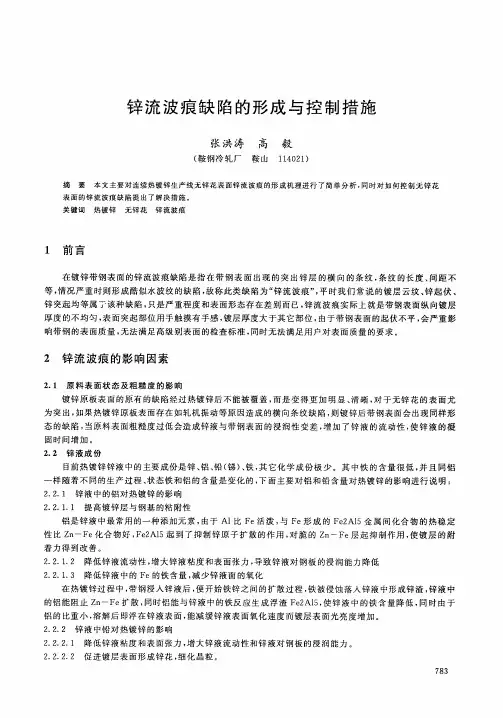

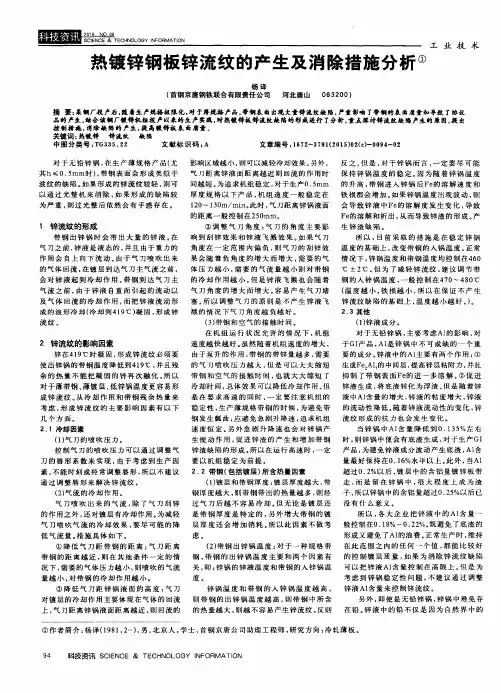

热镀锌钢板锌流纹的产生及消除措施分析作者：韩志刚来源：《中国科技博览》2014年第13期[摘要]首钢京唐CGL1、CGL2投产之后，随着生产规格极限化，对于薄规格产品，带钢表面出现大量锌流纹缺陷，严重影响了带钢的表面质量和导致了协议品的产生。

结合首钢京唐镀锌投产以来的生产实践，对热镀锌板锌锌流纹陷形成进行了分析，重点探讨锌流纹缺陷产生的原因，提出控制措施，消除缺陷的产生，提高镀锌板表面质量。

[关键词]热镀锌锌流纹缺陷中图分类号：TU714 文献标识码：A 文章编号：1009-914X（2014）13-0003-02一、前言对于无铅锌锅，在生产薄规格产品（尤其h≤0.5mm时），带钢表面会形成类似于波纹的缺陷，如图一所示。

如果形成的锌流纹较轻，则可以通过光整机来消除，如果形成的缺陷较为严重，则过光整后依然会有手感存在。

二、锌流纹的形成带钢出锌锅时会带出大量的锌液。

在气刀之前，锌液是液态的，并且由于重力的作用会自上向下流动。

由于气刀喷吹出来的气体回流，在镀层到达气刀主气流之前，会对锌液起到冷却作用。

带钢到达气刀主气流之前，由于锌液自重而引起的流动以及气体回流的冷却作用，而把锌液流动形成的浪形冷却（冷却到419℃）凝固，形成锌流纹。

三、锌流纹的影响因素锌在419℃时凝固，形成锌流纹必须要使出锌锅的带钢温度降低到419℃，并且残余的热量不能把凝固的锌再次融化。

所以对于薄带钢、薄镀层、低锌锅温度更容易形成锌流纹。

从冷却作用和带钢残余热量来考虑，形成锌流纹的主要影响因素有：1.冷却因素1）气刀的喷吹压力：控制气刀的喷吹压力可以通过调整气刀的唇形系数来实现，由于考虑到生产因素，不能时刻或经常调整唇形，所以不建议通过调整唇形来解决锌流纹。

2）气流的冷却作用：气刀喷吹出来的气流，除了气刀刮锌的作用之外，还对镀层有冷却作用。

为减轻气刀喷吹气流的冷却效果，要尽可能的降低气流量。

措施具体如下：A.降低气刀距带钢的距离：气刀距离带钢的距离越近，则在其他条件一定的情况下，需要的气体压力越小，则喷吹的气流量越小，对带钢的冷却作用越小。

热镀锌缺陷镀锌缺陷是由于设备运转失常或者操作控制不良造成的。

此类缺陷一般可以排除，常见的有下列几种：一、锌粒在热镀锌板面上分布有类似米粒的小颗粒，习惯上称为锌粒。

它造成表面粗糙不平，不仅妨碍美观，而且对使用也有害。

通过X射线显微组织分析和电子探针分析都确定锌粒实际是铁锌化合物，其组成为FeZn10，近似相的结构。

形成锌粒的主要原因是：1)底渣过多被机械搅动而浮起，从而伴随锌液粘附在镀锌板面上。

2)锌液温度过高，例如超过470℃时，使底渣浮起。

3)锌液中铝(A1)含量过高时，会降低铁在锌液中的溶解度(锌液中的铝含量低于O.15％时，铁的溶解度为O.03％)。

此外，铝对铁有较大的亲合力，这样铝就会紧紧地拉住铁，阻止锌渣下沉而悬浮于锌液中。

消除锌粒缺陷的措施有：1)按时捞取底渣，使底渣与沉没辊之间的距离不小于200毫米。

根据经验，用铁锌锅时，每生产5000吨镀板，需要捞取一次底渣，用感应加热锌锅时，每生产60000吨，捞取一次底渣。

2)降低锌液温度，使其保持在440～450℃。

3)缩短镀锌原板的库存时间，减轻带钢表面的氧化。

4)降低锌液中铝含量，使铝含量保持在0．1％左右。

5)降低带钢入锌锅温度，使之维持在460℃左右。

二、厚边当热镀锌带钢边沿的锌层比中部的锌层厚时，就是厚边缺陷。

这种缺陷对带钢的卷取特别有害，因为在张力卷取时，边部厚就拉力大，所以易把边部拉长，进而形成浪边缺陷。

根据经验，厚边既可在高速下形成，称为高速厚边；也可在低速下(带钢速度低于60米／分)形成，称为低速厚边。

而在相同的条件下窄带钢比宽带钢更易形成厚边缺陷。

高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。

适当调整气刀角度即可排除此缺陷。

带钢运行速度低于60米／分时，就可能产生厚边缺陷。

特别是当带钢速度降到30米／分以下时，由于喷嘴两端的气流向外散失一部分，这样即减小了边部气流的冲量，造成边部刮锌量比中部小，所以形成厚边缺陷。

浅析热镀锌板镀层缺陷问题近年来，随着科学技术的不断发展，热镀锌基本的表面质量得到明显提升，同时热镀锌钢板相应镀层表面质量也得到一定改进。

但是，对于生产汽车所应用的面板而言，要求热镀锌钢板必须不存在缺陷，因此存在一定技术难度。

其中机械划伤等相关基板表面问题比较容易透过镀层展现出来，同时基板的表面若是清洗不干净，也会严重影响镀层反应，同时产生漏镀点等多种镀层问题。

对此，分析与研究热镀锌板镀层表面缺陷和处理方式有着深远意义。

1 热镀锌板镀层的表面缺陷1.1 锌锅辊引发的划伤锌锅辊造成的划伤为镀锌产品划伤的重要原因，其占据划伤问题的大部分。

一般情况下，锌锅辊主要由沉没辊和校正辊及稳定辊构成，其处在锌液中比较特殊的位置，并不利于设置电机实现传动，对此许多锌锅辊都是被动辊，主要利用钢表面和锌锅辊的棍面间摩擦力实现锌锅辊和带钢的同速转动。

但是因为锌液的成分发生变化与锌锅辊的应用等相关要素的影响，导致带钢和沉没辊间由于传动摩擦力不足产生相对滑动，进而使锌锅辊出现划伤问题。

1.2 气刀条痕问题若是气刀喷嘴出现局部堵塞时，就会使带钢相应位置的锌层过后，产生条痕。

条痕的产生一般是由于生产线速度出现较大变化时气刀的压力发生突然变化，导致锌液飞溅，从而堵塞气刀，或是气刀距离带钢的间距相对比较小，而且来料瓢曲和带钢的受热不均匀及带钢的张力过小等都会导致带钢的刮气刀产生堵塞，从而出现条痕。

对此，工作人员应该在生产线的升降度过程中有效控制幅度，同时注重来料的板形，若是板形相对比较差，就要及时把气刀间距进行调大，并且经过对张力和稳定辊完成合理调节，确保带钢可以在气刀喷嘴的中间获取一个相对良好的平直度，避免带钢的刮气刀产生堵塞。

若是产生气刀条痕应该在焊缝迅速打开气刀，应用专业设备完成清理。

1.3 漏镀点漏镀点主要指热浸镀的过程中不完全浸润所出现的未镀区域。

在进行热镀锌的过程中，唯有彻底消除基板轧制的氧化铁皮和氧化物及清洗液，同时露出相对清洁的基板表面，才可以确保良好的浸润性。

管理及其他M anagement and other 镀锌板表面缺陷的原因分析与改善措施佟小磊摘要：镀锌板在生产过程中可能会出现各种表面缺陷，主要的常见缺陷有沉没辊辊印、锌粒缺陷、镀锌硌印、气刀条痕、锌流纹、漏镀、小黑点缺陷等。

通过对镀锌板的表面缺陷进行分析，查找原因，并制定了相应的改善措施。

本文描述了镀锌板大批量生产暴露的表面质量问题，逐步对生产镀锌板的表面质量控制有了更加细致的了解，为生产表面等级更高的镀锌板提供了借鉴。

关键词：镀锌板；表面缺陷；改善措施镀锌板是一种重要的金属材料，在各个领域都有广泛的应用，由于镀锌板具有良好的成型性、耐蚀性、涂装性和焊接性，被广泛的应用于家电、汽车等各个行业。

其表面质量是评价产品质量的一个重要指标，直接关系到市场竞争力。

随着对镀锌板需求量的不断增加，在批量生产过程中镀锌工序容易产生各种表面质量问题，严重影响生产成本。

因此针对连续性热镀锌板表面存在的各种缺陷，采取对应的解决措施，将大大地改善了表面质量，对于提高镀锌板的市场竞争力和产品质量具有重要意义。

1 镀锌板表面缺陷的原因分析镀锌板表面质量缺陷主要有以下几种：沉没辊辊印、锌渣缺陷、镀锌硌印、气刀条痕、锌流纹、漏镀、小黑点缺陷等。

1.1 沉没辊印镀锌产线的沉没辊辊面带有均匀的沟槽用于流通锌液，但由于锌渣不断地在沟槽内沉积，并且越来越多，与带钢表面发生接触，并附着在板面上，形成沉没辊印。

沉没辊印缺陷属于一种镀层缺陷，产生在连续热镀锌过程中，使锌液中的杂质与锌发生反应，形成铁锌合金并附着在沉没辊辊面造成。

锌锭原料中的沉积的灰尘和其他杂质，熔点高于锌的熔点，在锌锅中不会完全地融化，而是以颗粒状或者团状的形式混在锌液中，并且具黏附性。

带钢通过锌锅的过程中，带钢与沉没辊发生摩擦和挤压，造成这些杂质形成的颗粒不断在沉没辊表面或沉没辊沟槽中堆积，当这些颗粒积累到一定程度时，带钢经过此处便会产生沉没辊辊印。

1.2 锌粒锌粒缺陷的产生是由于锌液的表面、底部和悬浮在锌液中的锌渣附着在带钢表面。

区域治理调查与发现热镀锌锌起伏缺陷成因分析江静河钢邯钢品质管理部，河北 邯郸 056000摘要：本文主要介绍了热镀锌生产工艺概述，主要阐述了热镀锌锌起伏缺陷成因分析，包括表面预处理，钢铁制件基体，分析了热镀锌锌起伏缺陷成因大都由钢基体中元素偏析，表面不平整光滑等原因，需要选用优质钢材，避免向锌液中加锡、铅混合物等方法来预防热镀锌锌起伏缺陷的发生。

关键词：热镀锌；锌起伏缺陷；成因分析热浸镀锌是提高钢铁抗大气腐蚀性能的有效方法之一，因其镀层性能优良、使用寿命长、作为保护层基本不维护而被广泛应用于输电铁塔、微波塔、高速公路护栏、路灯杆、电力金具等长期室外暴露的钢铁制件的防腐蚀。

一、热镀锌生产工艺概述根据不同的工艺方法，热浸镀锌可分为两类：批量电镀和连续电镀。

该批热浸镀锌钢件主要是含Si镇静钢和半镇静钢。

这些钢在热浸镀锌过程中易于产生超厚且粘附性差的灰色涂层；通过热浸镀锌装置进行连续热浸镀锌。

连续带钢，钢丝和其他高速浸渍浴镀层，涂层需要吹制。

据不完全统计，目前世界上共建有连续热镀锌生产线约300条，分布在50多个国家和地区。

国外采用的连续热镀锌方法主要有森吉米尔法(Sendzimir)，美钢联法(UnitedStatesSteelCorp)，柯克-诺特曼法(Cook-Nortoman)，塞拉斯法(Selas)和改良森吉米尔法。

热浸镀锌钢的生产工艺主要包括四个方面：原板制备，预镀处理，热浸镀锌和后镀处理。

它们之间的主要区别在于预清洁和退火两个过程的方法和顺序的差异。

从提高镀锌产品的质量和自动化，降低能耗和提高安全性的角度来看，改进的森吉米尔方法比其他方法具有更大的优势。

二、热镀锌锌起伏缺陷成因分析1表面预处理表面预处理不良是起伏缺陷的主要原因。

在离开工厂，储存，运输和加工过程中，钢材不可避免地被油漆或矿物油脂污染。

有时焊接部件的探伤表面需要涂上难以清洁的特殊润滑脂。

大多数企业没有脱脂工艺，只有酸洗可以去除表面杂质。
