钢结构热浸锌中常见表面缺陷及防止措施

钢结构工程常见质量缺陷及防治措施引言钢结构工程是一种广泛应用的建筑结构形式，在高层建筑、桥梁和工业厂房等领域中具有重要的地位。

然而，由于施工过程中可能存在的问题，钢结构工程常常会出现一些质量缺陷，影响其使用寿命和结构安全。

为了保证钢结构工程的质量，我们需要了解这些常见缺陷，并采取相应的预防和控制措施。

常见质量缺陷1. 焊接缺陷：在钢结构工程的制作和安装过程中，焊接是一项非常重要的工艺。

然而，不当的焊接技术和材料质量等问题可能导致焊缝的缺陷，如气孔、裂纹和焊缝凹陷等。

2. 表面缺陷：钢结构工程的表面缺陷主要指涂层的质量问题，如涂层的起泡、剥落和变色等。

这些缺陷可能会导致腐蚀和结构整体性能的下降。

3. 尺寸偏差：由于施工过程中的测量和布置问题，钢结构工程的尺寸偏差也是常见的质量缺陷。

过大的偏差可能导致构件之间的不匹配和安装困难。

4. 材料质量问题：钢结构工程所使用的钢材质量直接影响其整体质量和性能。

材料的缺陷和不合格可能导致结构的强度和耐久性下降。

防治措施为了减少以上常见质量缺陷对钢结构工程造成的影响，我们可以采取以下防治措施：1. 加强焊接质量管理：制定合理的焊接技术规范和施工工艺，严格把关焊接材料的质量，加强焊接人员的培训和监督，确保焊接质量达到要求。

2. 定期检查和维护涂层：在钢结构工程的使用过程中，定期检查涂层的状况，及时修补和维护，防止涂层质量问题导致结构腐蚀。

3. 加强尺寸测量和布置控制：在施工过程中，加强对钢结构工程尺寸的测量和布置控制，确保构件的准确安装，避免尺寸偏差过大。

4. 严格控制材料质量：选用正规的供应商和合格的钢材，对每批材料进行严格检查和测试，确保材料质量符合要求。

结论钢结构工程的质量缺陷会对结构安全和使用寿命产生严重影响。

通过加强焊接质量管理、定期检查和维护涂层、控制尺寸偏差和严格控制材料质量等防治措施，可以有效预防和控制这些质量缺陷的发生。

建议在钢结构工程的设计、施工和使用过程中，始终关注质量问题，确保结构的安全性和使用寿命。

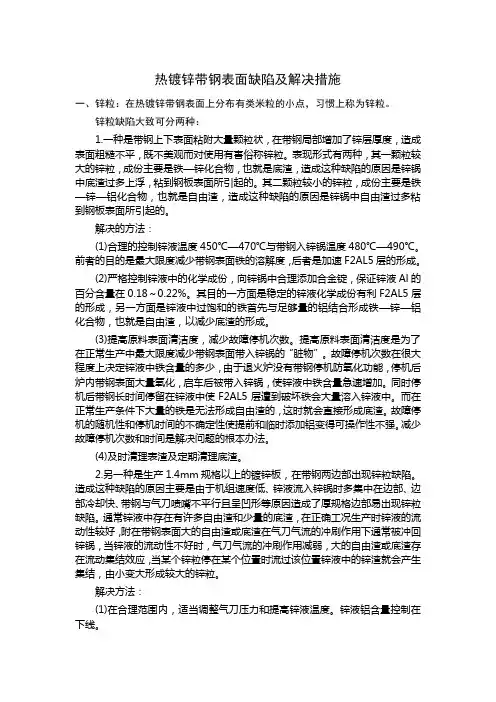

热镀锌带钢表面缺陷及解决措施一、锌粒：在热镀锌带钢表面上分布有类米粒的小点，习惯上称为锌粒。

锌粒缺陷大致可分两种：1.一种是带钢上下表面粘附大量颗粒状，在带钢局部增加了锌层厚度，造成表面粗糙不平，既不美观而对使用有害俗称锌粒。

表现形式有两种，其一颗粒较大的锌粒，成份主要是铁—锌化合物，也就是底渣，造成这种缺陷的原因是锌锅中底渣过多上浮，粘到钢板表面所引起的。

其二颗粒较小的锌粒，成份主要是铁—锌—铝化合物，也就是自由渣，造成这种缺陷的原因是锌锅中自由渣过多粘到钢板表面所引起的。

解决的方法：(1)合理的控制锌液温度450℃—470℃与带钢入锌锅温度480℃—490℃。

前者的目的是最大限度减少带钢表面铁的溶解度，后者是加速F2AL5层的形成。

(2)严格控制锌液中的化学成份，向锌锅中合理添加合金锭，保证锌液Al的百分含量在0.18～0.22%。

其目的一方面是稳定的锌液化学成份有利F2AL5层的形成，另一方面是锌液中过饱和的铁首先与足够量的铝结合形成铁—锌—铝化合物，也就是自由渣，以减少底渣的形成。

(3)提高原料表面清洁度，减少故障停机次数。

提高原料表面清洁度是为了在正常生产中最大限度减少带钢表面带入锌锅的“脏物”。

故障停机次数在很大程度上决定锌液中铁含量的多少，由于退火炉没有带钢停机防氧化功能，停机后炉内带钢表面大量氧化，启车后被带入锌锅，使锌液中铁含量急速增加。

同时停机后带钢长时间停留在锌液中使F2AL5层遭到破坏铁会大量溶入锌液中。

而在正常生产条件下大量的铁是无法形成自由渣的，这时就会直接形成底渣。

故障停机的随机性和停机时间的不确定性使提前和临时添加铝变得可操作性不强。

减少故障停机次数和时间是解决问题的根本办法。

(4)及时清理表渣及定期清理底渣。

2.另一种是生产1.4mm规格以上的镀锌板，在带钢两边部出现锌粒缺陷。

造成这种缺陷的原因主要是由于机组速度低、锌液流入锌锅时多集中在边部、边部冷却快、带钢与气刀喷嘴不平行且呈凹形等原因造成了厚规格边部易出现锌粒缺陷。

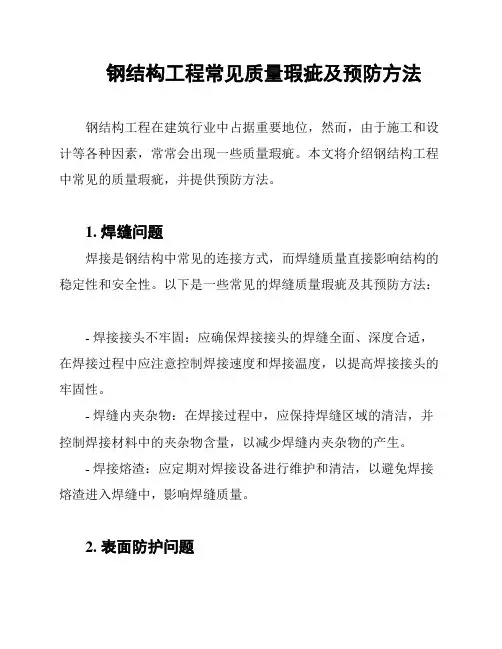

钢结构工程常见质量瑕疵及预防方法钢结构工程在建筑行业中占据重要地位，然而，由于施工和设计等各种因素，常常会出现一些质量瑕疵。

本文将介绍钢结构工程中常见的质量瑕疵，并提供预防方法。

1. 焊缝问题焊接是钢结构中常见的连接方式，而焊缝质量直接影响结构的稳定性和安全性。

以下是一些常见的焊缝质量瑕疵及其预防方法：- 焊接接头不牢固：应确保焊接接头的焊缝全面、深度合适，在焊接过程中应注意控制焊接速度和焊接温度，以提高焊接接头的牢固性。

- 焊缝内夹杂物：在焊接过程中，应保持焊缝区域的清洁，并控制焊接材料中的夹杂物含量，以减少焊缝内夹杂物的产生。

- 焊接熔渣：应定期对焊接设备进行维护和清洁，以避免焊接熔渣进入焊缝中，影响焊缝质量。

2. 表面防护问题钢结构的表面防护是保证结构长期耐久性的重要措施。

以下是一些常见的表面防护质量瑕疵及其预防方法：- 涂层失效：在钢结构涂层施工过程中，应注意涂料的选择和施工质量。

选择适合的涂料，并按照制造商的建议进行施工，以确保涂层的持久性。

- 缺乏防腐措施：在钢结构建造过程中，应根据作业环境的不同，选择适当的防腐措施，如热镀锌、喷涂防腐等，以增加结构的防腐能力。

- 表面锈蚀：应定期检查和维护钢结构表面，及时清除表面锈蚀，并进行防护措施，以延长结构的使用寿命。

3. 尺寸偏差问题钢结构的尺寸偏差可能导致施工困难和结构不稳定。

以下是一些常见的尺寸偏差质量瑕疵及其预防方法：- 尺寸误差过大：在进行钢结构制造和安装时，应严格按照设计要求进行测量和加工，以确保结构的尺寸准确性。

- 初期位置偏移：在进行钢结构安装时，应仔细进行位置标定，严格控制安装误差，以避免初期位置偏移导致的质量问题。

- 尺寸变形：在钢结构的使用过程中，应根据结构变形的特点，采取相应的措施，如加固、调整等，以保证结构的稳定性和安全性。

通过了解和预防钢结构工程常见的质量瑕疵，我们可以采取相应的措施，在施工和维护过程中确保结构的质量和安全性。

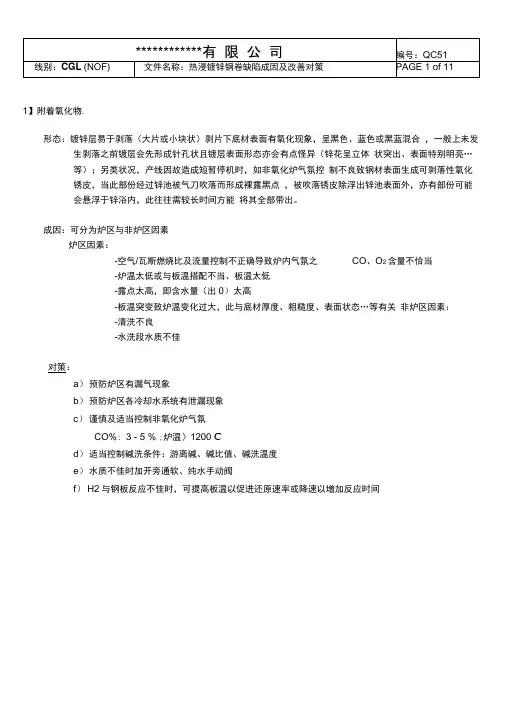

1】附着氧化物.形态：镀锌层易于剥落（大片或小块状）剥片下底材表面有氧化现象，呈黑色、蓝色或黑蓝混合，一般上未发生剥落之前镀层会先形成针孔状且镀层表面形态亦会有点怪异（锌花呈立体状突出、表面特别明亮…等）；另类状况，产线因故造成短暂停机时，如非氧化炉气氛控制不良致钢材表面生成可剥落性氧化锈皮，当此部份经过锌池被气刀吹落而形成裸露黑点，被吹落锈皮除浮出锌池表面外，亦有部份可能会悬浮于锌浴内，此往往需较长时间方能将其全部带出。

成因：可分为炉区与非炉区因素炉区因素：-空气/瓦斯燃烧比及流量控制不正确导致炉内气氛之CO、O2含量不恰当-炉温太低或与板温搭配不当、板温太低-露点太高，即含水量（出0）太高-板温突变致炉温变化过大，此与底材厚度、粗糙度、表面状态…等有关非炉区因素：-清洗不良-水洗段水质不佳对策：a）预防炉区有漏气现象b）预防炉区各冷却水系统有泄漏现象c）谨慎及适当控制非氧化炉气氛CO%: 3 - 5 % ;炉温〉1200 Cd）适当控制碱洗条件：游离碱、碱比值、碱洗温度e）水质不佳时加开旁通软、纯水手动阀f） H2与钢板反应不佳时，可提高板温以促进还原速率或降速以增加反应时间形态：镀层易于剥落，表面附有黑色粉状，底材有时也会有蓝化现象，黑色粉物有可能为氧化物，亦有可能为炭（C）粉，所以需先做实验或以经验来观察判断（多数出现于头尾端处）成因：-炉区气氛控制不当（CO%太高）对策：a）适当控制炉区气氛：CO % : 2 -3 %3】锌渣过多形态：一种为块状（氧化剥落片之渣）;另一种为颗粒状（金属间化合物）其可分为两种-顶浮渣及底渣。

这些渣物会造成钢板表面粗糙（分布于钢板全面或两侧边缘），严重的话收卷后易形成翘边。

成因：-锌池温度变化过大，尤其是在沉放大锌锭时浸入过快易造成其周围温度变化-AL含量过高，若Al含量过低易生成底渣，故Al含量应控制于0.18 -0.22 %为佳-停机缺陷或其它因素造成的氧化物剥片-底材表面缺陷易造成锌渣附着对策：a）尽量维持锌池温度稳定。

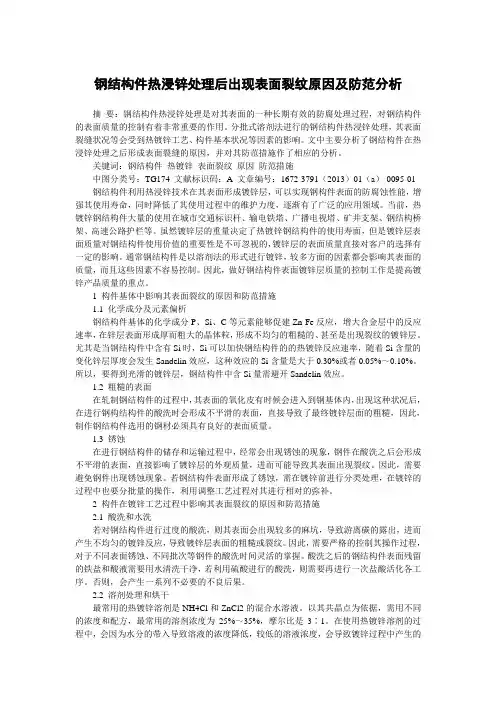

钢结构件热浸锌处理后出现表面裂纹原因及防范分析摘要：钢结构件热浸锌处理是对其表面的一种长期有效的防腐处理过程，对钢结构件的表面质量的控制有着非常重要的作用。

分批式溶剂法进行的钢结构件热浸锌处理，其表面裂缝状况等会受到热镀锌工艺、构件基本状况等因素的影响。

文中主要分析了钢结构件在热浸锌处理之后形成表面裂缝的原因，并对其防范措施作了相应的分析。

关键词：钢结构件热镀锌表面裂纹原因防范措施中图分类号：TG174 文献标识码：A 文章编号：1672-3791（2013）01（a）-0095-01 钢结构件利用热浸锌技术在其表面形成镀锌层，可以实现钢构件表面的防腐蚀性能，增强其使用寿命，同时降低了其使用过程中的维护力度，逐渐有了广泛的应用领域。

当前，热镀锌钢结构件大量的使用在城市交通标识杆、输电铁塔、广播电视塔、矿井支架、钢结构桥架、高速公路护栏等。

虽然镀锌层的重量决定了热镀锌钢结构件的使用寿面，但是镀锌层表面质量对钢结构件使用价值的重要性是不可忽视的，镀锌层的表面质量直接对客户的选择有一定的影响。

通常钢结构件是以溶剂法的形式进行镀锌，较多方面的因素都会影响其表面的质量，而且这些因素不容易控制。

因此，做好钢结构件表面镀锌层质量的控制工作是提高镀锌产品质量的重点。

1 构件基体中影响其表面裂纹的原因和防范措施1.1 化学成分及元素偏析钢结构件基体的化学成分P、Si、C等元素能够促建Zn-Fe反应，增大合金层中的反应速率，在锌层表面形成厚而粗大的晶体粒，形成不均匀的粗糙的、甚至是出现裂纹的镀锌层。

尤其是当钢结构件中含有Si时，Si可以加快钢结构件的的热镀锌反应速率，随着Si含量的变化锌层厚度会发生Sandelin效应，这种效应的Si含量是大于0.30%或者0.05%～0.10%。

所以，要得到光滑的镀锌层，钢结构件中含Si量需避开Sandelin效应。

1.2 粗糙的表面在轧制钢结构件的过程中，其表面的氧化皮有时候会进入到钢基体内，出现这种状况后，在进行钢构结构件的酸洗时会形成不平滑的表面，直接导致了最终镀锌层面的粗糙，因此，制作钢结构件选用的钢材必须具有良好的表面质量。

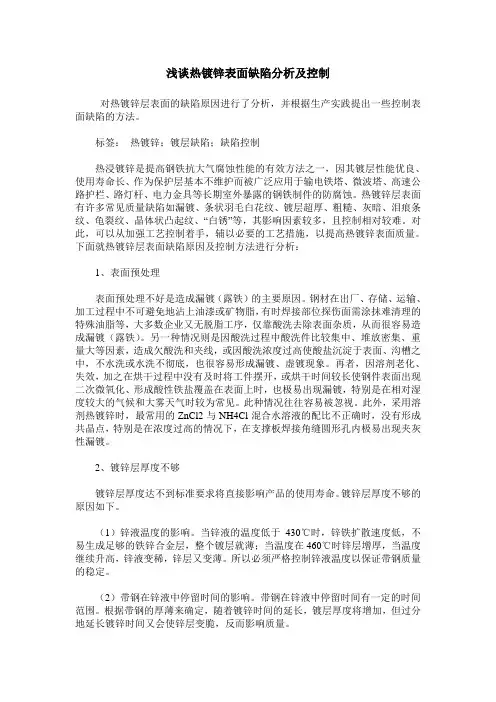

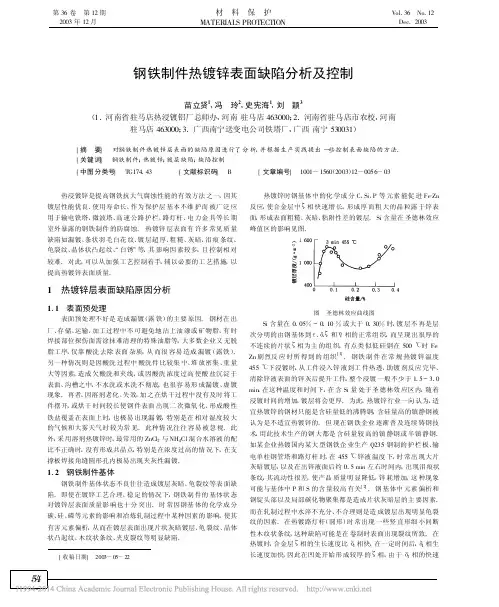

浅谈热镀锌表面缺陷分析及控制对热镀锌层表面的缺陷原因进行了分析，并根据生产实践提出一些控制表面缺陷的方法。

标签：热镀锌；镀层缺陷；缺陷控制热浸镀锌是提高钢铁抗大气腐蚀性能的有效方法之一，因其镀层性能优良、使用寿命长、作为保护层基本不维护而被广泛应用于输电铁塔、微波塔、高速公路护栏、路灯杆、电力金具等长期室外暴露的钢铁制件的防腐蚀。

热镀锌层表面有许多常见质量缺陷如漏镀、条状羽毛白花纹、镀层超厚、粗糙、灰暗、泪痕条纹、龟裂纹、晶体状凸起纹、“白锈”等，其影响因素较多，且控制相对较难。

对此，可以从加强工艺控制着手，辅以必要的工艺措施，以提高热镀锌表面质量。

下面就热镀锌层表面缺陷原因及控制方法进行分析：1、表面预处理表面预处理不好是造成漏镀（露铁）的主要原因。

钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀（露铁）。

另一种情况则是因酸洗过程中酸洗件比较集中、堆放密集、重量大等因素，造成欠酸洗和夹线，或因酸洗浓度过高使酸盐沉淀于表面、沟槽之中，不水洗或水洗不彻底，也很容易形成漏镀、虚镀现象。

再者，因溶剂老化、失效，加之在烘干过程中没有及时将工件摆开，或烘干时间较长使钢件表面出现二次微氧化、形成酸性铁盐覆盖在表面上时，也极易出现漏镀，特别是在相对湿度较大的气候和大雾天气时较为常见。

此种情况往往容易被忽视。

此外，采用溶剂热镀锌时，最常用的ZnCl2与NH4Cl混合水溶液的配比不正确时，没有形成共晶点，特别是在浓度过高的情况下，在支撑板焊接角缝圆形孔内极易出现夹灰性漏镀。

2、镀锌层厚度不够镀锌层厚度达不到标准要求将直接影响产品的使用寿命。

镀锌层厚度不够的原因如下。

（1）锌液温度的影响。

当锌液的温度低于430℃时，锌铁扩散速度低，不易生成足够的铁锌合金层，整个镀层就薄；当温度在460℃时锌层增厚，当温度继续升高，锌液变稀，锌层又变薄。

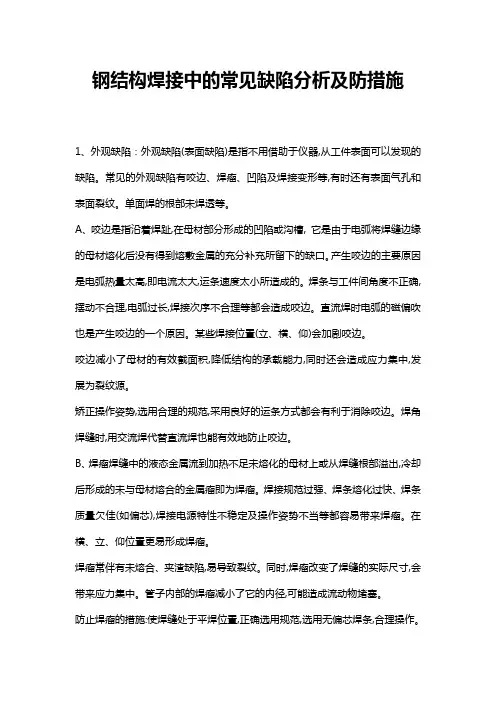

钢结构焊接中的常见缺陷分析及防措施1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。

单面焊的根部未焊透等。

A、咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。

焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。

直流焊时电弧的磁偏吹也是产生咬边的一个原因。

某些焊接位臵(立、横、仰)会加剧咬边。

咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。

矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。

焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。

B、焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。

在横、立、仰位臵更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。

同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。

管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。

防止焊瘤的措施:使焊缝处于平焊位臵,正确选用规范,选用无偏芯焊条,合理操作。

C、凹坑凹坑指焊缝表面或背面局部的低于母材的部分。

凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。

凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。

防止凹坑的措施:选用有电流衰减系统的焊机,尽量选用平焊位臵,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。

D、未焊满未焊满是指焊缝表面上连续的或断续的沟槽。

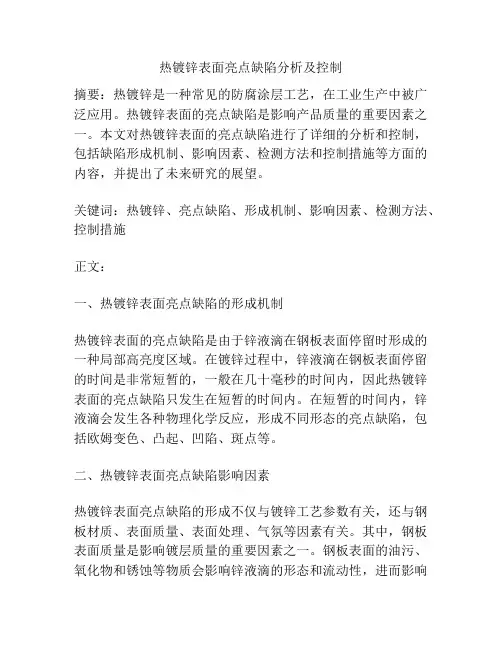

热镀锌表面亮点缺陷分析及控制摘要：热镀锌是一种常见的防腐涂层工艺，在工业生产中被广泛应用。

热镀锌表面的亮点缺陷是影响产品质量的重要因素之一。

本文对热镀锌表面的亮点缺陷进行了详细的分析和控制，包括缺陷形成机制、影响因素、检测方法和控制措施等方面的内容，并提出了未来研究的展望。

关键词：热镀锌、亮点缺陷、形成机制、影响因素、检测方法、控制措施正文：一、热镀锌表面亮点缺陷的形成机制热镀锌表面的亮点缺陷是由于锌液滴在钢板表面停留时形成的一种局部高亮度区域。

在镀锌过程中，锌液滴在钢板表面停留的时间是非常短暂的，一般在几十毫秒的时间内，因此热镀锌表面的亮点缺陷只发生在短暂的时间内。

在短暂的时间内，锌液滴会发生各种物理化学反应，形成不同形态的亮点缺陷，包括欧姆变色、凸起、凹陷、斑点等。

二、热镀锌表面亮点缺陷影响因素热镀锌表面亮点缺陷的形成不仅与镀锌工艺参数有关，还与钢板材质、表面质量、表面处理、气氛等因素有关。

其中，钢板表面质量是影响镀层质量的重要因素之一。

钢板表面的油污、氧化物和锈蚀等物质会影响锌液滴的形态和流动性，进而影响热镀锌表面的亮点缺陷。

表面处理和气氛的质量也会影响亮点缺陷的形成。

三、热镀锌表面亮点缺陷的检测方法热镀锌表面亮点缺陷的检测方法包括目视检查、显微镜检查、金相分析和电子显微镜分析等方法。

其中，显微镜和电子显微镜分析是目前比较常用的方法。

四、热镀锌表面亮点缺陷的控制措施热镀锌表面亮点缺陷的控制措施包括选用优质的钢板、提高表面质量、控制气氛质量、优化镀锌工艺参数等方面。

要控制热镀锌表面的亮点缺陷，需要将不同的控制措施结合起来，达到系统性、综合性的控制效果。

五、未来研究展望热镀锌表面亮点缺陷的控制是热镀锌工艺研究的一个重要方向。

未来的研究可以从以下几个方面入手：研究亮点缺陷的形成机制和影响因素；开发新的表面处理技术和气氛控制技术，提高表面质量和气氛稳定性；研究镀锌工艺参数与亮点缺陷的关系，以及优化工艺参数，控制亮点缺陷的形成。

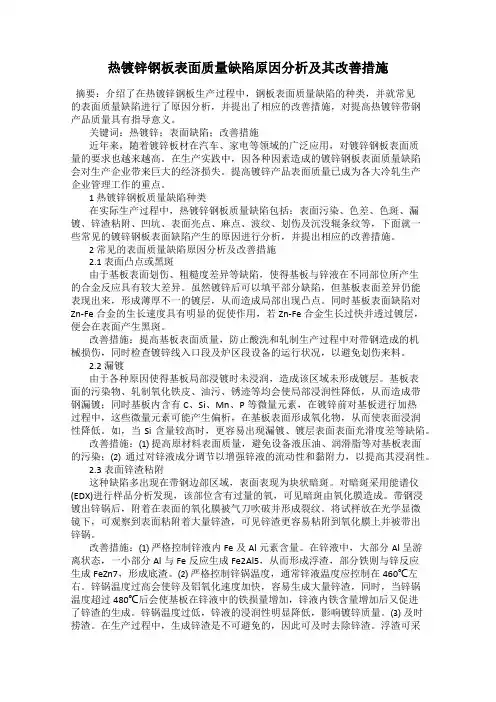

热镀锌钢板表面质量缺陷原因分析及其改善措施摘要：介绍了在热镀锌钢板生产过程中，钢板表面质量缺陷的种类，并就常见的表面质量缺陷进行了原因分析，并提出了相应的改善措施，对提高热镀锌带钢产品质量具有指导意义。

关键词：热镀锌；表面缺陷；改善措施近年来，随着镀锌板材在汽车、家电等领域的广泛应用，对镀锌钢板表面质量的要求也越来越高。

在生产实践中，因各种因素造成的镀锌钢板表面质量缺陷会对生产企业带来巨大的经济损失。

提高镀锌产品表面质量已成为各大冷轧生产企业管理工作的重点。

1 热镀锌钢板质量缺陷种类在实际生产过程中，热镀锌钢板质量缺陷包括：表面污染、色差、色斑、漏镀、锌渣粘附、凹坑、表面亮点、麻点、波纹、划伤及沉没辊条纹等，下面就一些常见的镀锌钢板表面缺陷产生的原因进行分析，并提出相应的改善措施。

2 常见的表面质量缺陷原因分析及改善措施2.1 表面凸点或黑斑由于基板表面划伤、粗糙度差异等缺陷，使得基板与锌液在不同部位所产生的合金反应具有较大差异。

虽然镀锌后可以填平部分缺陷，但基板表面差异仍能表现出来，形成薄厚不一的镀层，从而造成局部出现凸点。

同时基板表面缺陷对Zn-Fe合金的生长速度具有明显的促使作用，若Zn-Fe合金生长过快并透过镀层，便会在表面产生黑斑。

改善措施：提高基板表面质量，防止酸洗和轧制生产过程中对带钢造成的机械损伤，同时检查镀锌线入口段及炉区段设备的运行状况，以避免划伤来料。

2.2 漏镀由于各种原因使得基板局部浸镀时未浸润，造成该区域未形成镀层。

基板表面的污染物、轧制氧化铁皮、油污、锈迹等均会使局部浸润性降低，从而造成带钢漏镀；同时基板内含有C、Si、Mn、P等微量元素，在镀锌前对基板进行加热过程中，这些微量元素可能产生偏析，在基板表面形成氧化物，从而使表面浸润性降低。

如，当Si含量较高时，更容易出现漏镀、镀层表面表面光滑度差等缺陷。

改善措施：⑴提高原材料表面质量，避免设备液压油、润滑脂等对基板表面的污染；⑵通过对锌液成分调节以增强锌液的流动性和黏附力，以提高其浸润性。

热镀锌常见问题分析本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March热镀锌常见问题分析Zidane728漏镀成因及解决措施：1、镀件表面不干净⑴镀件表面含有油漆、油脂、焊镏；可打磨或配制相关溶剂擦洗。

⑵铁氧化物；欠酸洗；继续酸洗。

2、酸洗及操作：⑴欠、过酸洗。

欠酸洗，使得镀件表面留有铁的氧化物（锈斑）；过酸洗，使得钢基体表面组织被破坏，其所含的Si及少量的活泼金属难熔氧化物附于镀件表面，阻止了铁锌的结合。

或者因过酸洗，使得镀件吸氢，镀锌时，氢气等受热膨胀逸出而漏镀。

解决办法：严控酸洗，把握好酸洗时间。

⑵酸洗时镀件叠加、积压，造成漏洗，或者因镀件结构上的原因酸洗时又疏于翻动造成涡气而漏洗。

解决办法：尽可能摆开酸洗，勤翻动。

3、助镀环节⑴助剂浓度偏低，助镀效果不理想；解决：调整合适助剂浓度。

⑵助剂比例不当，锌盐含量高，使得助剂盐膜易吸水潮解，氢氧化物分解成气体而爆锌，而形成漏镀。

解决办法：调整助剂配比。

4、锌液成分及锅台操作：⑴锌液中铝含偏高，造成漏镀；解决办法：加锌或利用氯化铵消耗等办法降低铝含量；⑵镀件下锅速度过慢，助剂受热分解失效，引起漏镀。

适当调整下锅速度。

⑶浸锌时间过短，使得铁锌反应未来得及进行，⑷镀件下锅时未清理锌液面上的锌灰，使得过热的锌灰灼烧助剂而漏镀。

⑸镀件下锅时，因工艺孔或者结构的原因，使得镀件内的高温气体受热逸出时，将助剂灼烧而引起漏镀。

解决办法：适量撒些氯化铵。

⑹5、镀件材质⑴钢材表面含有硅铝等元素的难熔氧化物，使得铁锌反应被阻止。

⑵钢材基体含有过多的碳，或者钢材在炼制过程中产生了过多的碳化铁，使得铁锌结合困难，造成漏镀。

⑶镀件材质加工成型缺陷，造成材质烂裂，酸液、水分及助剂进入，引起漏镀。

目前除了借助氯化铵外尚无好的办法解决。

爆锌：镀件在锌锅内，因诸多原因产生气体，过高的温度使得气体剧烈膨胀，导致锌液四溅的现象。

钢结构质量通病及其预防措施钢结构作为重要的建筑结构材料之一，具有结构轻、强度高、可塑性好、施工周期短等优势，广泛应用于各种建筑工程中。

但在使用过程中，由于设计、制造、安装等环节中存在的一些问题，容易出现一些质量通病，给建筑结构的安全稳定带来隐患。

因此，对钢结构常见的质量通病及其预防措施进行了和分析，旨在提高钢结构的质量和安全性。

钢材锈蚀钢材锈蚀是指钢材表面出现的氧化锈层，长期累积下来，不仅影响结构美观度，还会导致钢材的强度降低，缩短整个建筑物的使用寿命。

预防措施：要对钢材进行防腐处理。

通常采用热浸镀锌、喷涂防腐漆、阴极保护等方法，以提高钢材的抗腐蚀能力。

在安装过程中，应避免钢材与水泥、石膏等物质接触，避免受潮或出现二次污染。

焊接质量差钢结构常常需要进行焊接，当焊接质量不好时，容易出现瑕疵，导致焊接失效，降低整体结构强度，从而影响结构的安全性。

预防措施：保证施焊师傅的技能水平，加强对施焊过程的管理和控制，采用可靠的焊接工艺参数，确保焊缝质量，防止出现焊缝气孔、裂纹等问题。

同时，在进行钢结构的设计和计算时，应该充分考虑结构变形和应力集中等问题，避免因施焊质量差导致结构失效。

螺栓连接缺陷螺栓连接是钢结构中常见的连接方式之一，当螺栓连接存在缺陷时，容易影响整体结构的稳定性，从而引发安全隐患。

预防措施：在设计和制造时要注意选择合适的螺栓，严格控制螺栓的质量检验过程，确保螺栓的强度、拉力、抗腐蚀性能等质量满足设计和施工要求。

在实际使用中，要定期检查螺栓的紧固力、防松措施、加强对局部应力的考虑等，避免因断裂、错位等问题造成结构失稳。

疲劳破坏问题钢结构长期受力容易产生疲劳裂纹，如果不及时发现和处理，容易导致结构的疲劳破坏，危及使用安全。

预防措施：钢结构的设计和计算应该考虑到疲劳破坏问题，根据结构受力特点和材料选择合理的结构方案和合适的材料；施工和维护过程要注意防止外部损伤、冲击等因素对结构的影响，确保结构不受过度振动等压力；定期对受疲劳影响的部位进行检查和维护，加强对结构重要部位的监控和管理。

热镀锌钢板漏镀缺陷的成因与对策摘要：耐腐蚀性和光亮外观是热镀锌钢优点,广泛应用于建筑,家用电器,汽车制造等行业。

常见的表面缺陷是热镀锌漏镀,严重影响镀锌板的耐腐蚀性和外观,甚至影响镀锌板的形状,因此,研究其成因和预防措施对提高热镀锌产品质量至关重要。

钢表面的热涂层可以提高产品的耐腐蚀性,大大延长产品的使用寿命。

热浸镀锌漏镀最常见的表面缺陷之一，漏镀后,不仅会影响产品的外观,还会缩短使用寿命,这对用户来说是不能使用的。

热镀锌是金属最常用的防锈方法,镀锌板用于许多不同的领域,包括工业和民用应用。

典型的热镀锌技术是美钢联法和改良森吉米尔法工艺,其中改良森吉米尔方法使燃烧系统更加复杂,明火加热段不会氧化,这易漏镀现象。

为了解决这些缺点,分析了漏镀原因,并提出了具体的控制措施。

关键词：钢板；镀锌线；漏镀热镀锌钢板的表面可以提高产品的耐腐蚀性,延长产品的使用寿命,镀锌层的完整性是耐腐蚀的良好前提,近年来随着镀锌层表面质量的提高,大大提高镀层表面质量。

严重的镀锌板缺陷仍然对表面质量有很大的影响,特别是漏镀缺陷不仅影响产品的外观,而且影响产品的使用寿命,用户无法接受。

一、镀锌工艺简介冷轧后,钢板表面铁粉和乳化液物质粘附,进入锌炉前,经过清洗退火和还原过程,一方面将钢板表面残留物去除,以清洁度提高;另一方面,在炉内退火可以减少钢板表面的氧化铁,提高润性是钢板与锌液,使镀层具有良好的粘附性,避免漏镀缺陷。

连续退火炉镀锌线的改良森吉米尔法包括预热通道、加热段(无氧化加热),辐射段,缓冷段、快速冷却段,预冷通道等。

预热通道是预热带通过钢喷吹烟气余带钢表面,经过预处理到400℃后,将带钢加热无氧化,无氧化加热部分,煤气直接加热到带钢上。

加热段带钢在650-700℃辐射管,带钢在加热段中被预热温度无氧化,带钢在入炉烧掉表面的轧制油。

在还原气氛中,通过管道进行间接加热,将氮、氢加热到再结晶温度(包括5-25%的氢)并在氮气和氢气氛中完成板的再结晶退火。

镀锌结构焊接质量缺陷及处理方法镀锌结构焊接是一种常见的钢结构连接方式，但在实际应用中常会出现质量缺陷。

本文将探讨常见的质量缺陷及其处理方法。

1. 缺陷一：热裂纹热裂纹是镀锌结构焊接过程中常见的质量缺陷。

热裂纹通常发生在焊接过程中由于材料热应力超过了其可承受范围而引起的裂纹。

处理方法：- 选用低热应力的焊接工艺；- 控制焊接速度，避免过快或过慢；- 使用预热和后热处理来改善焊接区域的温度分布。

2. 缺陷二：气孔气孔是另一种常见的质量缺陷，通常由于焊接过程中未能有效排除气体而形成。

处理方法：- 保持焊接区域干燥，避免水分和油脂进入；- 控制焊接电弧的稳定性，减少气孔的产生；- 使用合适的焊接材料，避免含有氧化物等杂质。

3. 缺陷三：氢致脆性氢致脆性是指在焊接过程中，由于吸入了过多的氢气而导致焊接区域脆性增加的现象。

处理方法：- 控制焊接材料的含氢量，避免使用过多潮湿或含水的焊接材料；- 采用适当的预热和后热处理方式，减少氢气的聚集；- 使用氢含量较低的保护气体进行焊接。

4. 缺陷四：焊接变形焊接过程中会产生热变形和收缩变形，导致焊接结构的形状发生变化。

处理方法：- 使用适当的焊接序列和顺序，减少焊接变形；- 控制焊接过程中的温度分布，避免过热和过冷；- 使用焊接夹具和临时支撑来限制焊接变形。

综上所述，针对镀锌结构焊接质量缺陷，通过选用合适的焊接工艺、控制焊接参数，以及采用适当的预热和后热处理等方法，可以有效减少和处理这些质量缺陷。

这些方法的应用有助于提高焊接质量，确保镀锌钢结构的稳定性和可靠性。

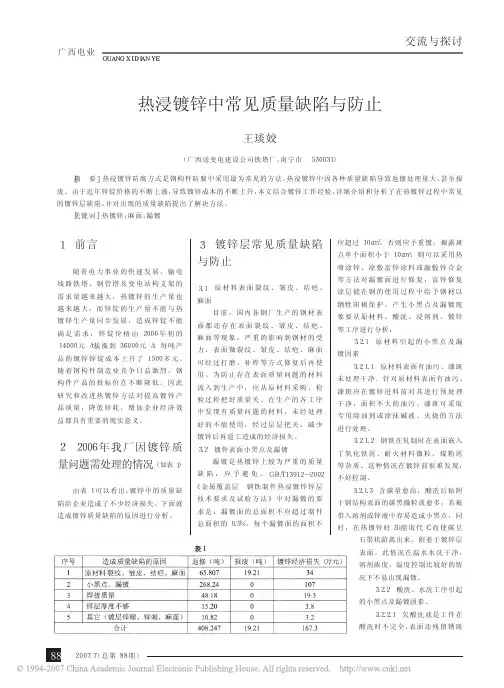

钢结构热浸锌中常见表面缺陷及防止措施摘要:为了提高钢结构的耐腐蚀性能,热浸锌是最为常用的处理方法。

为了提高产品表面质量,降低生产成本,本文介绍和分析了在热镀锌过程中常见的镀锌层缺陷,并对出现的质量缺陷提出了解决方法。

关键词:热浸锌表面质量镀层缺陷1、引言热浸锌钢材以其优良的耐腐蚀性能和洁净外观广泛应用于建筑、电力和空冷器等行业。

热浸锌钢材的表面缺陷主要由于镀锌原材表面夹杂、裂纹、划伤和氧化铁皮等缺陷以及在镀锌过程中由于锌液成分、温度等工艺因素造成的。

随着对热浸锌钢结构的需求量的增大,研究和改进热浸锌方法对提高镀锌产品质量,降低锌耗,增加企业经济效益都具有重要的现实意义。

2、热浸锌层常见缺陷与防止从炼钢、热轧、酸洗、冷轧开始,一直到镀锌工序本身,每个生产工序都会直接或间接影响到镀锌板的表面质量。

因此,要分析明确镀层中产生的缺陷的原因,采用有针对性的措施,积极避免可能出现的工件表面质量问题,对于提高产品成品率,降低消耗,减少生产成本具有十分重要的意义。

2.1 原料表面裂纹、皱皮、结疤由于国内各钢厂生产的钢材表面都还存在表面裂纹、皱皮、结疤、麻面等现象,严重的影响到钢材的受力,表面微裂纹、皱皮、结疤、麻面可经过打磨、补焊等方式修复后再使用。

为防止存在表面质量问题的材料流入到生产中,应从原材料采购、检验过程把好质量关。

在生产的各工序中发现有质量问题的材料,未经处理好的不能使用,经过层层把关,减少热浸锌后再返工造成的经济损失。

2.2 镀层表面出现漏镀和小黑点漏镀是热镀锌上较为严重的质量缺陷,在实际生产中应予避免。

根据GB/T139l2-2002《金属覆盖层钢铁制件热浸镀锌锌层技术要求及试验方法》的要求:漏镀面的总面积不应超过制件总面积的0.5%,每个漏镀面的面积不应超过l0cm2,否则应予重镀。

裸露斑点单个面积小于l0cm2,则可以采用热喷涂锌、涂敷富锌涂料或融敷锌合金等方法对漏镀面进行修复,富锌修复涂层能在钢的使用过程中给予钢材以牺牲阳极保护。

钢结构件热浸锌处理后出现表面裂纹成因分析及防范措施田瑞斌
【期刊名称】《现代焊接》
【年(卷),期】2012(000)005
【摘要】本文分析了某海外工程钢结构件整体热镀锌后部分焊缝及焊缝热影响区产生裂纹的原因，提出了有针对性的解决措施，取得了较好的效果。

【总页数】2页(P39-39,43)
【作者】田瑞斌
【作者单位】上海中远川崎重工钢结构有限公司
【正文语种】中文
【中图分类】TG174.443
【相关文献】
1.45钢淬火后出现表面裂纹原因分析及对策 [J], 毛喆;李亚龙;刘建悟;王洲
2.300 MW机组主蒸汽管道焊缝表面裂纹成因分析及处理 [J], 张凡志;李晓晖;楼玉民;王必宁
3.钢结构件热浸锌处理后出现表面裂纹原因及防范分析 [J], 严叶冬;徐建新
4.DF4车轴套装后出现裂纹波的原因分析及处理方法 [J], 刘茂祥
5.一台储氧球罐焊缝表面裂纹成因分析及处理方法 [J], 章惠平; 陈翠梅
因版权原因，仅展示原文概要，查看原文内容请购买。
