热镀锌影响因素综述

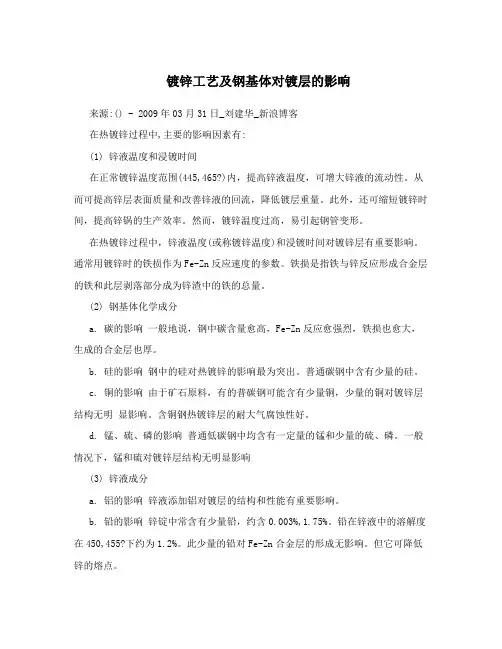

镀锌工艺及钢基体对镀层的影响来源:() - 2009年03月31日_刘建华_新浪博客在热镀锌过程中,主要的影响因素有:(1) 锌液温度和浸镀时间在正常镀锌温度范围(445,465?)内，提高锌液温度，可增大锌液的流动性。

从而可提高锌层表面质量和改善锌液的回流，降低镀层重量。

此外，还可缩短镀锌时间，提高锌锅的生产效率。

然而，镀锌温度过高，易引起钢管变形。

在热镀锌过程中，锌液温度(或称镀锌温度)和浸镀时间对镀锌层有重要影响。

通常用镀锌时的铁损作为Fe-Zn反应速度的参数。

铁损是指铁与锌反应形成合金层的铁和此层剥落部分成为锌渣中的铁的总量。

(2) 钢基体化学成分a. 碳的影响一般地说，钢中碳含量愈高，Fe-Zn反应愈强烈，铁损也愈大，生成的合金层也厚。

b. 硅的影响钢中的硅对热镀锌的影响最为突出。

普通碳钢中含有少量的硅。

c. 铜的影响由于矿石原料，有的普碳钢可能含有少量铜，少量的铜对镀锌层结构无明显影响。

含铜钢热镀锌层的耐大气腐蚀性好。

d. 锰、硫、磷的影响普通低碳钢中均含有一定量的锰和少量的硫、磷。

一般情况下，锰和硫对镀锌层结构无明显影响(3) 锌液成分a. 铝的影响锌液添加铝对镀层的结构和性能有重要影响。

b. 铅的影响锌锭中常含有少量铅，约含0.003%,1.75%。

铅在锌液中的溶解度在450,455?下约为1.2%。

此少量的铅对Fe-Zn合金层的形成无影响。

但它可降低锌的熔点。

c. 铁的影响铁在锌液中的溶解度较小。

d. 镉的影响锌锭中一般均含有少量镉，约含0.001%,0.07%。

e. 锡的影响锌液中加锡也能降低锌液的熔点，延长其凝固时间而获得外观美丽的大锌花镀锌层。

f. 锑和铋影响锑和铋在锌液中同样因能降低锌的熔点而可获得大锌花的镀锌层。

g. 铜的影响锌中加铜对提高镀锌层的耐蚀性有利热镀锌层的形成:在钢材热镀锌时，锌液与钢材之间发生一系列的复杂的物理化学过程。

诸如锌液对钢表面的浸润、铁的溶解、铁原子与锌原子之间的化学反应以及铁原子与锌原子的相互扩散等。

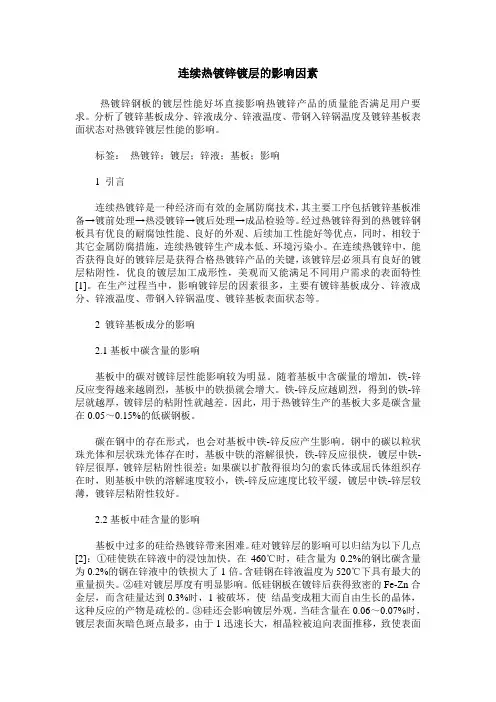

连续热镀锌镀层的影响因素热镀锌钢板的镀层性能好坏直接影响热镀锌产品的质量能否满足用户要求。

分析了镀锌基板成分、锌液成分、锌液温度、带钢入锌锅温度及镀锌基板表面状态对热镀锌镀层性能的影响。

标签：热镀锌；镀层；锌液；基板；影响1 引言连续热镀锌是一种经济而有效的金属防腐技术，其主要工序包括镀锌基板准备→镀前处理→热浸镀锌→镀后处理→成品检验等。

经过热镀锌得到的热镀锌钢板具有优良的耐腐蚀性能、良好的外观、后续加工性能好等优点，同时，相较于其它金属防腐措施，连续热镀锌生产成本低、环境污染小。

在连续热镀锌中，能否获得良好的镀锌层是获得合格热镀锌产品的关键，该镀锌层必须具有良好的镀层粘附性，优良的镀层加工成形性，美观而又能满足不同用户需求的表面特性[1]。

在生产过程当中，影响镀锌层的因素很多，主要有镀锌基板成分、锌液成分、锌液温度、带钢入锌锅温度、镀锌基板表面状态等。

2 镀锌基板成分的影响2.1基板中碳含量的影响基板中的碳对镀锌层性能影响较为明显。

随着基板中含碳量的增加，铁-锌反应变得越来越剧烈，基板中的铁损就会增大。

铁-锌反应越剧烈，得到的铁-锌层就越厚，镀锌层的粘附性就越差。

因此，用于热镀锌生产的基板大多是碳含量在0.05～0.15%的低碳钢板。

碳在钢中的存在形式，也会对基板中铁-锌反应产生影响。

钢中的碳以粒状珠光体和层状珠光体存在时，基板中铁的溶解很快，铁-锌反应很快，镀层中铁-锌层很厚，镀锌层粘附性很差；如果碳以扩散得很均匀的索氏体或屈氏体组织存在时，则基板中铁的溶解速度较小，铁-锌反应速度比较平缓，镀层中铁-锌层较薄，镀锌层粘附性较好。

2.2基板中硅含量的影响基板中过多的硅给热镀锌带来困难。

硅对镀锌层的影响可以归结为以下几点[2]：①硅使铁在锌液中的浸蚀加快。

在460℃时，硅含量为0.2%的钢比碳含量为0.2%的钢在锌液中的铁损大了1倍。

含硅钢在锌液温度为520℃下具有最大的重量损失。

②硅对镀层厚度有明显影响。

热镀锌常见的质量缺点及产生原因一、钢基缺点一、表面夹层此缺点主要表为锌层呈现不规则的外观，锌皮覆盖在带钢表面，未形成合金层。

此锌层的下部往往有非金属夹杂物或氧化铁皮存在于钢基上。

成因：由非金属夹杂在连铸进程中形成较大尺寸的聚积区造成的。

集中于表面的下部，在以后的冷轧进程中暴露出来。

二、气孔此缺点外观呈隆起的直线条带状镀层。

带钢内部不持续，且在热镀金属薄板中因棊金属的覆盖，多表现为波纹状的条纹。

成因：原料钢锭中含有夹杂物而未焊合的孔洞。

在热轧和冷轧时看不到，而在变形和加工时出现。

可能是由于负名的炉渣夹杂形成，若是带钢在加工进程中吸收了氢原子，通常在渣带处以分子状态析出，从而形成了气孔，并在钢带的单面或双面被观察到。

另一原因为局部缩孔在变形进程中形成细小的不持续钢基所致。

3、孔洞此缺点表现为贯穿带钢上下表面的材料不持续的外观。

成因：材料破裂的结果。

在热轧时，若是带钢横断面局部经受的压力过大，使其应变超过了钢的塑性（应变能力），就会出现孔洞。

带钢愈薄，这种情形就愈明显。

一般情形下，钢中的气孔、粗大的夹杂或轧入的异物、或轧前钢表面存在严峻的机械操作，均会引发带钢横截面强度减弱。

4、氧化铁皮缺点此缺点外观呈镀层下陷的细小的凹坑状和浮雕状，是在热轧时氧化铁皮坑和疤被轧入钢基内而引发。

氧化铁皮虽然可在酸洗时除掉，但不能肃除。

这些缺点的外观呈点状、线状，也可能呈大范围的片状。

残余氧化铁皮在酸洗时如未洗掉则在冷轧时被轧入表面，它们也呈点状、线状和大范围的片状，一般无规则地散布在带钢表面。

成因：在热轧带除鳞时由高压不压力不足造成的。

在热轧时残余的氧化铁皮被轧入带钢；在酸洗不足的情形下冷轧时被轧入。

二者的形态和散布密度不相同。

五、原板擦伤此缺点外观分为两种状态：1）热轧、酸洗、冷轧划痕多为沿轧制方向的沟状条纹，其划痕的镀锌层往往因合金层生长速度较快而致使该处镀层较厚。

在沟槽内一般无氧化铁皮存在。

成因：带钢热轧或冷轧时板面有金属屑碎片，这些金属碎片被推到其端部而形成缺点。

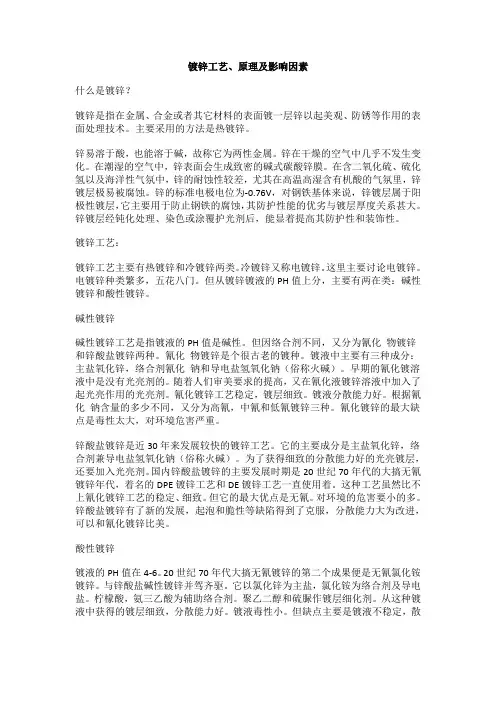

镀锌工艺、原理及影响因素什么是镀锌？镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。

主要采用的方法是热镀锌。

锌易溶于酸，也能溶于碱，故称它为两性金属。

锌在干燥的空气中几乎不发生变化。

在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜。

在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高温高湿含有机酸的气氛里，锌镀层极易被腐蚀。

锌的标准电极电位为-0.76V，对钢铁基体来说，锌镀层属于阳极性镀层，它主要用于防止钢铁的腐蚀，其防护性能的优劣与镀层厚度关系甚大。

锌镀层经钝化处理、染色或涂覆护光剂后，能显着提高其防护性和装饰性。

镀锌工艺：镀锌工艺主要有热镀锌和冷镀锌两类。

冷镀锌又称电镀锌。

这里主要讨论电镀锌。

电镀锌种类繁多，五花八门。

但从镀锌镀液的PH值上分，主要有两在类：碱性镀锌和酸性镀锌。

碱性镀锌碱性镀锌工艺是指镀液的PH值是碱性。

但因络合剂不同，又分为氰化物镀锌和锌酸盐镀锌两种。

氰化物镀锌是个很古老的镀种。

镀液中主要有三种成分：主盐氧化锌，络合剂氰化钠和导电盐氢氧化钠（俗称火碱）。

早期的氰化镀溶液中是没有光亮剂的。

随着人们审美要求的提高，又在氰化液镀锌溶液中加入了起光亮作用的光亮剂。

氰化镀锌工艺稳定，镀层细致。

镀液分散能力好。

根据氰化钠含量的多少不同，又分为高氰，中氰和低氰镀锌三种。

氰化镀锌的最大缺点是毒性太大，对环境危害严重。

锌酸盐镀锌是近30年来发展较快的镀锌工艺。

它的主要成分是主盐氧化锌，络合剂兼导电盐氢氧化钠（俗称火碱）。

为了获得细致的分散能力好的光亮镀层，还要加入光亮剂。

国内锌酸盐镀锌的主要发展时期是20世纪70年代的大搞无氰镀锌年代，着名的DPE镀锌工艺和DE镀锌工艺一直使用着。

这种工艺虽然比不上氰化镀锌工艺的稳定、细致。

但它的最大优点是无氰。

对环境的危害要小的多。

锌酸盐镀锌有了新的发展，起泡和脆性等缺陷得到了克服，分散能力大为改进，可以和氰化镀锌比美。

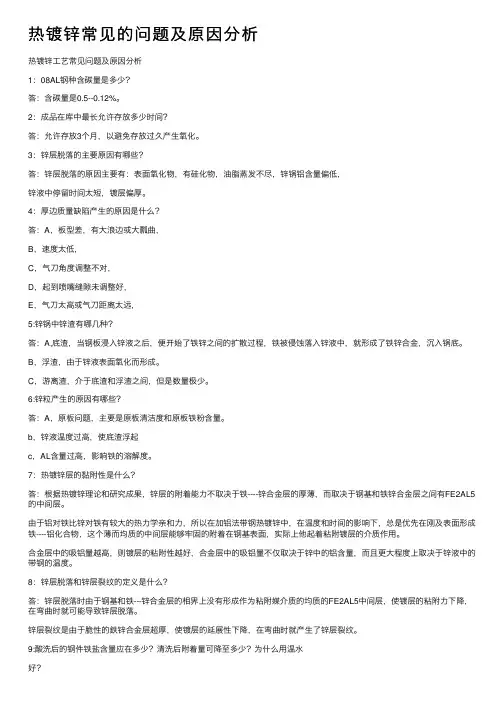

热镀锌常见的问题及原因分析热镀锌⼯艺常见问题及原因分析1：08AL钢种含碳量是多少？答：含碳量是0.5--0.12%。

2：成品在库中最长允许存放多少时间？答：允许存放3个⽉，以避免存放过久产⽣氧化。

3：锌层脱落的主要原因有哪些？答：锌层脱落的原因主要有：表⾯氧化物，有硅化物，油脂蒸发不尽，锌锅铝含量偏低，锌液中停留时间太短，镀层偏厚。

4：厚边质量缺陷产⽣的原因是什么？答：A，板型差，有⼤浪边或⼤瓢曲，B，速度太低，C，⽓⼑⾓度调整不对，D，起到喷嘴缝隙未调整好，E，⽓⼑太⾼或⽓⼑距离太远，5:锌锅中锌渣有哪⼏种？答：A,底渣，当钢板浸⼊锌液之后，便开始了铁锌之间的扩散过程，铁被侵蚀落⼊锌液中，就形成了铁锌合⾦，沉⼊锅底。

B，浮渣，由于锌液表⾯氧化⽽形成。

C，游离渣，介于底渣和浮渣之间，但是数量极少。

6:锌粒产⽣的原因有哪些？答：A，原板问题，主要是原板清洁度和原板铁粉含量。

b，锌液温度过⾼，使底渣浮起c，AL含量过⾼，影响铁的溶解度。

7：热镀锌层的黏附性是什么？答：根据热镀锌理论和研究成果，锌层的附着能⼒不取决于铁----锌合⾦层的厚薄，⽽取决于钢基和铁锌合⾦层之间有FE2AL5的中间层。

由于铝对铁⽐锌对铁有较⼤的热⼒学亲和⼒，所以在加铝法带钢热镀锌中，在温度和时间的影响下，总是优先在刚及表⾯形成铁----铝化合物，这个薄⽽均质的中间层能够牢固的附着在钢基表⾯，实际上他起着粘附镀层的介质作⽤。

合⾦层中的吸铝量越⾼，则镀层的粘附性越好，合⾦层中的吸铝量不仅取决于锌中的铝含量，⽽且更⼤程度上取决于锌液中的带钢的温度。

8：锌层脱落和锌层裂纹的定义是什么？答：锌层脱落时由于钢基和铁---锌合⾦层的相界上没有形成作为粘附媒介质的均质的FE2AL5中间层，使镀层的粘附⼒下降，在弯曲时就可能导致锌层脱落。

锌层裂纹是由于脆性的鉄锌合⾦层超厚，使镀层的延展性下降，在弯曲时就产⽣了锌层裂纹。

9:酸洗后的钢件铁盐含量应在多少？清洗后附着量可降⾄多少？为什么⽤温⽔好？答：酸洗后表⾯的铁盐含量应在2.3克/平⽅⽶。

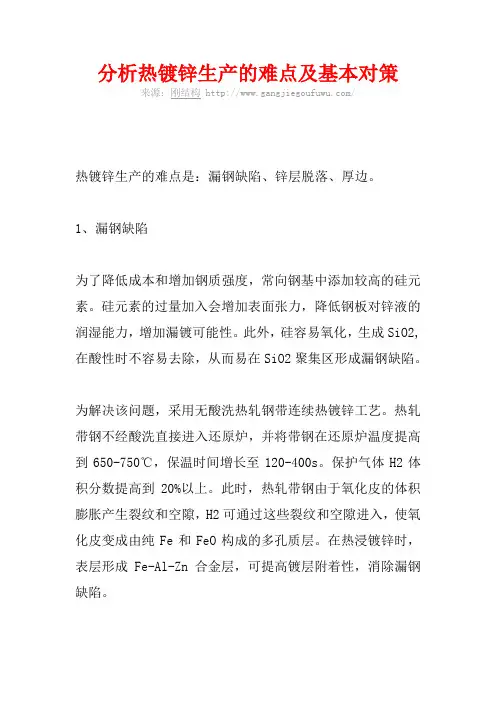

分析热镀锌生产的难点及基本对策来源：刚结构 /热镀锌生产的难点是：漏钢缺陷、锌层脱落、厚边。

1、漏钢缺陷为了降低成本和增加钢质强度，常向钢基中添加较高的硅元素。

硅元素的过量加入会增加表面张力，降低钢板对锌液的润湿能力，增加漏镀可能性。

此外，硅容易氧化，生成SiO2,在酸性时不容易去除，从而易在SiO2聚集区形成漏钢缺陷。

为解决该问题，采用无酸洗热轧钢带连续热镀锌工艺。

热轧带钢不经酸洗直接进入还原炉，并将带钢在还原炉温度提高到650-750℃，保温时间增长至120-400s。

保护气体H2体积分数提高到20%以上。

此时，热轧带钢由于氧化皮的体积膨胀产生裂纹和空隙，H2可通过这些裂纹和空隙进入，使氧化皮变成由纯Fe和FeO构成的多孔质层。

在热浸镀锌时，表层形成Fe-Al-Zn合金层，可提高镀层附着性，消除漏钢缺陷。

2、锌层脱落无氧化炉中由于燃气的发热值偏低，压力产生波动等原因使出现氧化气氛，从而造成锌层脱落。

采取的措施为：1）选择燃烧性能优良的燃气烧嘴；使空气、燃气的压力保持在规定的范围内；2）燃气发热值波动范围低于±5%；3）明火加热段炉温高于1000℃；4）无烧嘴预热段炉温高于800℃；5）带钢出无氧化炉温度低于650℃。

3、厚边热轧板规格较厚，带钢运行速度低，当热镀锌带钢边沿的锌层比中部锌层厚时，出现了厚边缺陷。

这种缺陷对带钢卷取特别有害，边部厚，卷成卷之后带卷的边部直径就会大于中部直径，边部直径达就会产生拉应力，所以易把边部拉长，进而形成浪边缺陷。

带钢运行高速下形成的缺陷为高速厚边，低速下形成的缺陷为低速厚边。

1）高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。

适当调整气刀角度即可排除此缺陷。

2）低速厚边主要由于速度低边部散热量大，而且喷嘴两端的气流向外散失一部分，这样减少了边部气流的冲量，造成边部刮锌量比中部小，所以形成低速厚边。

为了消除该缺陷，可在带钢边部装设附加喷嘴来增加带钢边部的喷气压力。

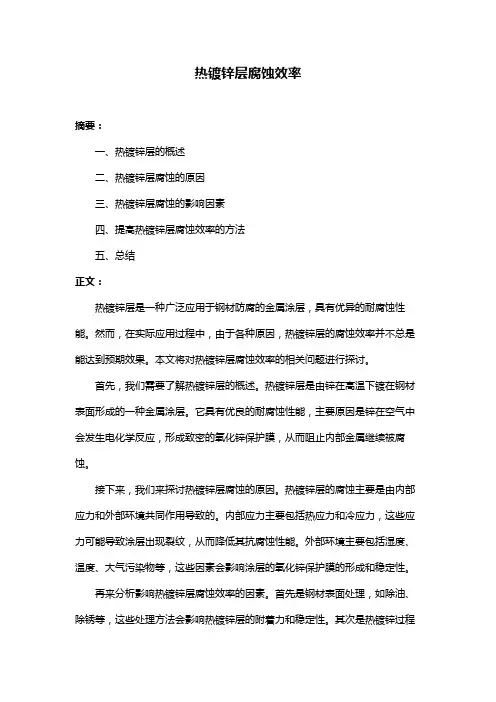

热镀锌层腐蚀效率摘要：一、热镀锌层的概述二、热镀锌层腐蚀的原因三、热镀锌层腐蚀的影响因素四、提高热镀锌层腐蚀效率的方法五、总结正文：热镀锌层是一种广泛应用于钢材防腐的金属涂层，具有优异的耐腐蚀性能。

然而，在实际应用过程中，由于各种原因，热镀锌层的腐蚀效率并不总是能达到预期效果。

本文将对热镀锌层腐蚀效率的相关问题进行探讨。

首先，我们需要了解热镀锌层的概述。

热镀锌层是由锌在高温下镀在钢材表面形成的一种金属涂层。

它具有优良的耐腐蚀性能，主要原因是锌在空气中会发生电化学反应，形成致密的氧化锌保护膜，从而阻止内部金属继续被腐蚀。

接下来，我们来探讨热镀锌层腐蚀的原因。

热镀锌层的腐蚀主要是由内部应力和外部环境共同作用导致的。

内部应力主要包括热应力和冷应力，这些应力可能导致涂层出现裂纹，从而降低其抗腐蚀性能。

外部环境主要包括湿度、温度、大气污染物等，这些因素会影响涂层的氧化锌保护膜的形成和稳定性。

再来分析影响热镀锌层腐蚀效率的因素。

首先是钢材表面处理，如除油、除锈等，这些处理方法会影响热镀锌层的附着力和稳定性。

其次是热镀锌过程的控制，如温度、电流、时间等参数，这些因素会影响热镀锌层的结构和性能。

最后是涂层的维护保养，如定期检查、清洗、涂覆保护剂等，这些措施可以延长热镀锌层的寿命。

针对以上问题，我们可以采取一些方法提高热镀锌层的腐蚀效率。

首先，选择优质的钢材和合适的表面处理方法，以提高热镀锌层的附着力。

其次，优化热镀锌过程的参数，确保热镀锌层的质量和性能。

最后，加强涂层的维护保养，及时发现并处理潜在问题，延长热镀锌层的使用寿命。

总之，热镀锌层腐蚀效率的问题是影响钢材防腐效果的重要因素。

要提高热镀锌层的腐蚀效率，需要从钢材表面处理、热镀锌过程控制和涂层维护保养等方面进行综合考虑和改进。

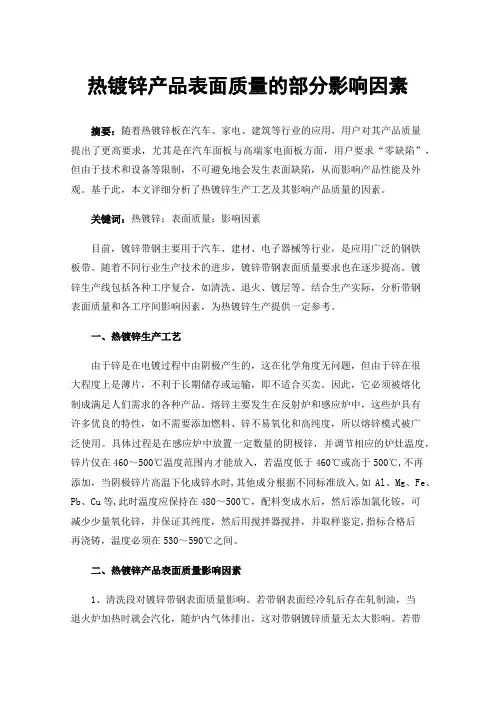

热镀锌产品表面质量的部分影响因素摘要：随着热镀锌板在汽车、家电、建筑等行业的应用，用户对其产品质量提出了更高要求，尤其是在汽车面板与高端家电面板方面，用户要求“零缺陷”，但由于技术和设备等限制，不可避免地会发生表面缺陷，从而影响产品性能及外观。

基于此，本文详细分析了热镀锌生产工艺及其影响产品质量的因素。

关键词：热镀锌；表面质量；影响因素目前，镀锌带钢主要用于汽车、建材、电子器械等行业，是应用广泛的钢铁板带。

随着不同行业生产技术的进步，镀锌带钢表面质量要求也在逐步提高。

镀锌生产线包括各种工序复合，如清洗、退火、镀层等。

结合生产实际，分析带钢表面质量和各工序间影响因素，为热镀锌生产提供一定参考。

一、热镀锌生产工艺由于锌是在电镀过程中由阴极产生的，这在化学角度无问题，但由于锌在很大程度上是薄片，不利于长期储存或运输，即不适合买卖。

因此，它必须被熔化制成满足人们需求的各种产品。

熔锌主要发生在反射炉和感应炉中，这些炉具有许多优良的特性，如不需要添加燃料、锌不易氧化和高纯度，所以熔锌模式被广泛使用。

具体过程是在感应炉中放置一定数量的阴极锌，并调节相应的炉灶温度，锌片仅在460～500℃温度范围内才能放入，若温度低于460℃或高于500℃,不再添加，当阴极锌片高温下化成锌水时,其他成分根据不同标准放入,如Al、Mg、Fe、Pb、Cu等,此时温度应保持在480～500℃，配料变成水后，然后添加氯化铵，可减少少量氧化锌，并保证其纯度，然后用搅拌器搅拌，并取样鉴定,指标合格后再浇铸，温度必须在530～590℃之间。

二、热镀锌产品表面质量影响因素1、清洗段对镀锌带钢表面质量影响。

若带钢表面经冷轧后存在轧制油，当退火炉加热时就会汽化，随炉内气体排出，这对带钢镀锌质量无太大影响。

若带钢表面仍有润滑油或铁粉类粘性污染物，会影响退火炉环境，而且进入锌锅后会消耗大量锌液，导致锌粒或锌疤等缺陷，对带钢质量有很大影响，甚至发生带钢无法镀锌现象。

热镀锌表面亮点缺陷分析及控制摘要：热镀锌是一种常见的防腐涂层工艺，在工业生产中被广泛应用。

热镀锌表面的亮点缺陷是影响产品质量的重要因素之一。

本文对热镀锌表面的亮点缺陷进行了详细的分析和控制，包括缺陷形成机制、影响因素、检测方法和控制措施等方面的内容，并提出了未来研究的展望。

关键词：热镀锌、亮点缺陷、形成机制、影响因素、检测方法、控制措施正文：一、热镀锌表面亮点缺陷的形成机制热镀锌表面的亮点缺陷是由于锌液滴在钢板表面停留时形成的一种局部高亮度区域。

在镀锌过程中，锌液滴在钢板表面停留的时间是非常短暂的，一般在几十毫秒的时间内，因此热镀锌表面的亮点缺陷只发生在短暂的时间内。

在短暂的时间内，锌液滴会发生各种物理化学反应，形成不同形态的亮点缺陷，包括欧姆变色、凸起、凹陷、斑点等。

二、热镀锌表面亮点缺陷影响因素热镀锌表面亮点缺陷的形成不仅与镀锌工艺参数有关，还与钢板材质、表面质量、表面处理、气氛等因素有关。

其中，钢板表面质量是影响镀层质量的重要因素之一。

钢板表面的油污、氧化物和锈蚀等物质会影响锌液滴的形态和流动性，进而影响热镀锌表面的亮点缺陷。

表面处理和气氛的质量也会影响亮点缺陷的形成。

三、热镀锌表面亮点缺陷的检测方法热镀锌表面亮点缺陷的检测方法包括目视检查、显微镜检查、金相分析和电子显微镜分析等方法。

其中，显微镜和电子显微镜分析是目前比较常用的方法。

四、热镀锌表面亮点缺陷的控制措施热镀锌表面亮点缺陷的控制措施包括选用优质的钢板、提高表面质量、控制气氛质量、优化镀锌工艺参数等方面。

要控制热镀锌表面的亮点缺陷，需要将不同的控制措施结合起来，达到系统性、综合性的控制效果。

五、未来研究展望热镀锌表面亮点缺陷的控制是热镀锌工艺研究的一个重要方向。

未来的研究可以从以下几个方面入手：研究亮点缺陷的形成机制和影响因素；开发新的表面处理技术和气氛控制技术，提高表面质量和气氛稳定性；研究镀锌工艺参数与亮点缺陷的关系，以及优化工艺参数，控制亮点缺陷的形成。

锌液中各元素对热镀锌的影响在加铝热镀锌中，锌液中所含的铝是对热镀锌影响最强烈的一个元素。

关于这方面的知识已在前面讨论过。

除了铝之外，还有其它的元素，通常以微量杂质存在于原料锌锭，对铁-锌合金层的形成和成长以及对镀层的厚度和塑性的作用都极其微小。

有时，为了达到某种目的，专门向锌液中加入一定量的这类金属。

它们能以不同的形式对热镀锌发生影响：可提高或降低锌液的熔点；可增加或减少锌液的表面张力和粘度；可扩大或缩小表面的结晶锌花；可使元素本身进入镀锌层的各相层中，并改变结晶相的组成、厚度和形成速度等。

1、铅的影响自然界中存在的总是铅、锌共生的矿床，在冶炼锌时，虽然经过多次精馏，但各级成品锌中仍然含有一定量的铅。

值得注意的是，在热镀锌时总是特意向锌液中添加一些铅。

在450℃的锌液中，铅的溶解极限为 1.5%，如果超过此饱和浓度进一步加铅，则会导致锌锅底部出现铅层。

铅的存在也可降低锌液的粘度和表面张力，由此便能增大锌液对铁表面的浸润能力。

在热镀锌时，向锌液中加铅，可使镀层表面获得美丽的大锌花，同时可改善锌液对钢板的浸润条件，从而缩短带钢的浸润时间2、铁的影响当锌液温度为450℃时，铁在锌液中的最大溶解度（即饱和浓度）为0.03%，若铁量继续增加，则铁便与锌结合生成铁-锌合金，沉入锅底，即所谓底渣。

此外，铁还易和铝结合生成底渣，减少有效铝含量，因此可使镀层粘附性变坏。

另外，铁的存在可增加锌液的粘度和表面张力，从而恶化锌液对钢板的润湿条件，使镀锌时间延长。

3、锑的影响锌液中加入锑可获得美丽的锌花。

4、其他元素的影响除了以上元素外，还有一些其它杂质元素，它们中的多数是由于与锌矿石共生，在冶炼锌时没有除干净而留下的（如镉、锡、锑），有的是生产过程中不可避免带入的（如铁）。

锌液中的杂质元素含量对镀锌会造成一些影响，其主要是下列几个方面：4.1 影响镀层的性质和结构。

如增加或减少铁在锌液中的溶解速度（如镉、锑），使铁锌合金层变厚或减薄，增加或降低锌液的流动性使纯锌层减薄或加厚（如铁），增加锌的脆性，使镀层变脆（如砷）；4.2 改变锌层的抗蚀性，使锌层抗蚀性提高或降低；4.3 改善镀层外观，使锌花的形状、大小、颜色发生变化；五、钢基板中各元素对热镀锌的影响1、碳的影响钢中含碳量愈高，铁-锌反应就愈强烈，铁的损失就越大，钢基参加反应愈强烈，即铁-锌合金层变得愈厚使镀锌层粘附性变坏。

镀锌的知识1、热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。

然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。

热镀锌板的生产工序主要包括：原板准备→镀前处理→热浸镀→镀后处理→成品检验等。

按照习惯往往根据镀前处理方法的不同把热镀锌工艺分为线外退火和线内退火两大类，即：湿法（单张钢板热镀锌法）线外退火单张钢板热镀锌法热镀锌惠林（Wheeling）法（带钢连续热镀锌法）线内退火森吉米尔（Sendzimir）法（保护气体法）改良森吉米尔法美钢联法（同日本川崎法）赛拉斯（Selas）法莎伦（Sharon）法1．线外退火：就是热轧或冷轧钢板进入热镀锌作业线之前，首先在抽底式退火炉或罩式退火炉中进行再结晶退火，这样，镀锌线就不存在退火工序了。

钢板在热镀锌之前必须保持一个无氧化物和其他脏物存在的洁净的纯铁活性表面。

这种方法是先由酸洗的方法把经退火的表面氧化铁皮清除，然后涂上一层由氯化锌或由氯化铵和氯化锌混合组成的溶剂进行保护，从而防止钢板再被氧化。

（1）湿法热镀锌：钢板表面的溶剂不经烘干（即表面还是湿的）就进入起表面覆盖有熔融态溶剂的锌液进行热镀锌。

此方法的缺点是：a.只能在无铅状态下镀锌，镀层的合金层很厚且粘附性很坏。

b.生成的锌渣都积存在锌液和铅液的界面处而不能沉积锅底（因为锌渣的比重大于锌液而小于铅液），这样钢板因穿过锌层污染了表面。

因此，该方法已基本被淘汰。

（2）单张钢板：这种方法一般是采用热轧叠轧板作为原料，首先把经过退火的钢板送入酸洗车间,用硫酸或盐酸清除钢板表面的氧热镀锌法化铁皮。

酸洗之后的钢板立即进入水箱中浸泡等待镀锌,这样可以防止钢板再氧化。

后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445—465℃）热镀锌，再进行涂油和铬化处理。

这种方法生产的热镀锌板比湿法镀锌成品质量有显著提高，只对小规模生产有一定价值。

热镀锌钢在大气及土壤环境中的腐蚀-磨损性能研究热镀锌钢在大气及土壤环境中的腐蚀/磨损性能研究概述：随着现代社会的发展，各行各业对耐腐蚀材料的需求越来越高。

热镀锌钢作为一种常用的耐腐蚀材料，广泛应用于建筑、汽车制造、船舶建造等领域。

然而，由于大气和土壤环境中存在着不同的腐蚀和磨损因素，热镀锌钢的耐久性能仍然需要进一步研究。

一、大气环境中的腐蚀/磨损性能：1. 大气中的腐蚀机制：大气中的湿润和污染因素会加速热镀锌钢的腐蚀过程。

首先，湿润的环境会使热镀锌钢表面形成水膜，并通过氧气的传递增加了锌的溶解速率。

其次，空气中的污染物，如二氧化硫、氮氧化物和颗粒物等，会与水膜中的氧气一起形成腐蚀介质，进一步加剧了腐蚀的程度。

2. 大气中的磨损机制：大气中悬浮的粉尘、颗粒物和冲击物会对热镀锌钢表面造成磨损。

这些物质和物体在风力或水流的作用下，与热镀锌钢表面发生摩擦，导致表面氧化层和保护层的磨损、剥落。

二、土壤环境中的腐蚀/磨损性能：1. 土壤中的腐蚀机制：土壤中含有的盐、酸、碱等化学物质，以及土壤微生物的作用，都会对热镀锌钢产生腐蚀。

盐类能增加土壤电导率，进而增强了腐蚀过程；酸碱性土壤会破坏热镀锌层的稳定性；微生物会通过产酸、产碱或产气等方式导致热镀锌钢的腐蚀。

2. 土壤中的磨损机制：土壤是由颗粒状物质组成的，热镀锌钢在土壤中的使用过程中，会受到颗粒物的撞击和磨擦。

此外，土壤中的湿润度也会增加颗粒物与热镀锌钢表面的接触面积，加剧了磨损现象。

三、耐腐蚀/磨损性能改善的方法：1. 材料设计：可以通过调整热镀锌层的成分、厚度和结构等，提高其耐腐蚀性能。

同时，对热镀锌钢的基材进行改进，选择具有更高耐腐蚀性的材料，可以有效提高整体材料的腐蚀/磨损性能。

2. 表面处理：通过在热镀锌层表面涂覆防蚀/磨损涂层，形成双层保护，可以增强热镀锌钢的抗腐蚀/磨损能力。

3. 环境选择和控制：合理选择使用环境，尽量避免热镀锌钢暴露在腐蚀/磨损环境下。

热浸镀锌层质量影响因素及控制分析摘要：热镀锌层质量、热镀锌时所消耗的锌成本和热镀锌相关助镀工艺有着紧密关系。

热浸镀锌层质量受到较多方面的影响，工艺、操作、材质等都是重要的影响因素。

本文对影响热浸镀锌层质量的因素进行分析，并提出了控制措施。

关键词：热浸镀锌；助镀剂；钢材成分；缺陷；控制引言采用热浸镀锌工艺防腐，是钢铁防腐应用最广的方法。

热浸镀锌层膜厚可达50～100μm以上，使用寿命长，防腐蚀成本低，广泛应用于船舶管道以及船配件，此外市政工程、建筑、电力、冶金、通信、化工等行业的钢结构、铁架、灯杆、护栏、支架、管道、容器的防腐，也都使用热浸镀锌方法处理。

由于热浸镀锌生产作业的特殊性，热浸镀锌的工艺、操作、材质、管理等方面的影响都会使镀锌层的表面质量产生缺陷。

一、影响热浸镀锌层质量的因素热浸镀锌层表面质量缺陷产生的因素主要有两个方面：一是热浸镀锌的工艺与操作；二是钢材的材质与状态。

1.1工艺流程对热浸镀锌的影响工艺流程：预处理→捆扎→脱脂→水洗→酸洗→水洗→弱蚀→水洗→助镀剂处理→烘干→热浸镀锌→冷却→钝化→检验1.1.1前处理的影响对于热浸镀锌层来说，前处理对热浸镀锌层的质量影响非常大。

预处理、捆扎、脱脂（除油）、酸洗（除锈）、弱蚀（活化），无论那道前处理工序处理不当、不完全、不彻底，都会容易发生漏镀情况。

前处理工序造成的影响具体有以下6点：（1）预处理—焊渣、局部油漆及粘纸未除净，并有不当的工艺孔等；（2）捆扎—镀件（特别是簿板件）重叠，弯管件、箱体件放置不确当，进入溶液后造成内壁空气滞留；（3）脱脂（除油）—材料表面上的喷涂的标志、涂料、油污等未处理干净；（4）酸洗（除锈）—欠酸洗或过酸洗；（5）弱蚀（活化）—待镀件放置时间过长、表面产生二次氧化，弱蚀时间不够；（6）水洗—清洗不彻底，工件表面（特别是管件、箱件内壁，构件等内角、内侧的）残留脱脂、酸洗后的杂物。

1.1.2助镀剂的影响助镀剂可以促进锌铁的反应，一般由氯化锌与氯化铵组成的助镀剂，并在短时间内可以起到防锈作用，用来防止酸洗之后与热浸镀锌之前形成闪锈。

热镀锌层腐蚀效率
摘要：
1.热镀锌层的概念和作用
2.热镀锌层的腐蚀原因
3.热镀锌层的腐蚀效率的测定方法
4.提高热镀锌层腐蚀效率的措施
正文：
一、热镀锌层的概念和作用
热镀锌层是指在钢铁制品表面通过高温融化锌料，使其与钢铁制品表面紧密结合的一种防腐蚀处理方法。

热镀锌层的主要作用是保护钢铁制品免受腐蚀，延长其使用寿命。

二、热镀锌层的腐蚀原因
热镀锌层在使用过程中，可能会出现腐蚀现象，主要原因有：
1.锌层厚度不足：锌层厚度过薄，不能有效保护钢铁基材，容易被腐蚀。

2.锌层不均匀：锌层厚度不均匀，部分锌层过薄，容易形成腐蚀。

3.镀锌过程中杂质：镀锌过程中，如果溶液中杂质过多，会影响锌层的质量，导致腐蚀。

4.环境因素：在高温、高湿、盐雾等环境中，热镀锌层容易腐蚀。

三、热镀锌层的腐蚀效率的测定方法
热镀锌层的腐蚀效率可以通过以下方法进行测定：
1.电化学测试法：通过电化学测试方法，可以测量热镀锌层的腐蚀速度和腐蚀程度。

2.磁性法：通过磁性测厚仪，可以测量热镀锌层的厚度，从而判断其腐蚀效率。

3.镀层重量法：通过称量镀锌前后的重量，可以计算出热镀锌层的腐蚀效率。

四、提高热镀锌层腐蚀效率的措施
要提高热镀锌层的腐蚀效率，可以采取以下措施：
1.控制镀锌厚度：保证热镀锌层的厚度在规定范围内，避免过薄或过厚。

2.优化镀锌溶液：控制镀锌溶液中的杂质含量，提高锌层的质量。

3.控制镀锌工艺：采用适当的镀锌温度和时间，保证锌层的均匀性。

4.选择合适的防腐涂料：在热镀锌层表面涂抹防腐涂料，可以提高其耐腐蚀性能。

第二章 文献综述2.1 热浸镀锌的作用及发展概况随着我国工业化的发展,对钢材腐蚀问题的研究,在整个国民经济中具有重要的经济意义。

腐蚀会造成极大的经济损失，据统计[6]，世界上每年因腐蚀而报废的金属制品重量大约相当于金属年产量的三分之一，即使考虑在腐蚀报废的金属制品中有三分之二可以回收，每年也还有相当于年产量大约百分之十的金属被腐蚀损失掉了。

何况，金属腐蚀损失的价值是不能仅仅以损失了多少吨金属来计算的。

因为，被腐蚀报废的金属制品的制造价值往往比金属本身的价值高很多。

由此可见，为了节约钢材并保证生产的正常进行，必须相应地解决生产中存在的钢材腐蚀的问题。

长期以来，人们与钢铁腐蚀进行了一系列的斗争，创造了许多防止钢材腐蚀的有效方法。

这些方法概括起来有两大类：一类是合金防腐法；另一类则是表面包层防腐法。

合金防腐法，例如把钢制成含有一定镍铬的不锈钢。

由于此钢种的生产工艺复杂，价格昂贵，所以它的普遍应用受到了限制。

而表面包层防腐法，例如金属镀层、非金属镀层(如涂漆、涂塑料)和非金属膜(如铬酸钝化和磷酸盐处理)等，由于原材料来源充足，制造容易且生产成本低，所以得到了广泛的应用。

而热浸镀锌技术则是目前钢材腐蚀防护中的一种最常用的重要技术，钢板之所以进行热浸镀锌，是因为锌在腐蚀环境中能在表面形成耐腐蚀性良好的薄膜。

它不仅保护了锌层本身，而且也保护了钢基。

所以，热浸镀锌可以大大延长钢板的使用寿命。

热浸镀锌是1742年法国化学家马洛英(Malouin)首创的，从1850年开始作为一种腐蚀防护手段在欧美一些国家应用于生产工业[7,8]。

因其工艺稳定、操作简便、制品耐蚀性好、生产周期短、成本低等优点，且镀层美观、厚度均匀、结合牢固、使用寿命长而越来越受到人们的重视[9]。

目前，全世界生产的锌约有半数以上用于热镀锌，其中热镀锌钢板消耗的锌约占60%以上。

据统计，世界热镀锌钢板生产能力已超过2100万吨[10]。

所谓热浸镀锌，是把钢基放入熔融的锌液中，在表面镀上一层高质量的锌层，达到改善材料性能的目的。
