独立接地与共用接地

接地电阻规范要求一、标准接地电阻规范要求：独立的防雷保护接地电阻应小于等于10欧；独立的安全保护接地电阻应小于等于4欧；独立的交流工作接地电阻应小于等于4欧；独立的直流工作接地电阻应小于等于4欧；防静电接地电阻一般要求小于等于100欧。

共用接地体(联合接地)应不大于接地电阻1欧。

二、接地分三种1 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

1Ω以下。

2 防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

3 防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

三、交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I式中R——考虑到季节变化的最大接地电阻(Ω)；I——计算用的流经接地网的人地短路电流(A)。

2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I式中R——考虑到季节变化的最大接地电阻(Ω)；I——计算用的接地故障电流(A)。

3. 在中性点经消弧线圈接地的电力网中，当接地网的接地：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。

4. 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω。

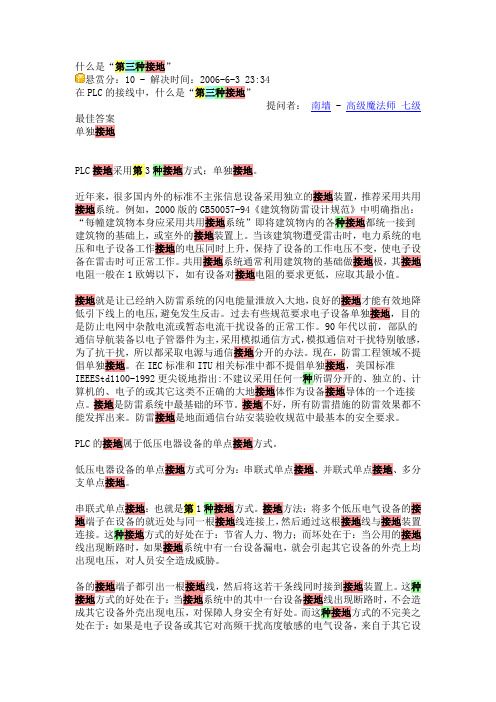

什么是“第三种接地”悬赏分：10 - 解决时间：2006-6-3 23:34在PLC的接线中，什么是“第三种接地”提问者：南墙 - 高级魔法师七级最佳答案单独接地PLC接地采用第3种接地方式：单独接地。

近年来，很多国内外的标准不主张信息设备采用独立的接地装置，推荐采用共用接地系统。

例如，2000版的GB50057-94《建筑物防雷设计规范》中明确指出：“每幢建筑物本身应采用共用接地系统”即将建筑物内的各种接地都统一接到建筑物的基础上，或室外的接地装置上。

当该建筑物遭受雷击时，电力系统的电压和电子设备工作接地的电压同时上升，保持了设备的工作电压不变，使电子设备在雷击时可正常工作。

共用接地系统通常利用建筑物的基础做接地极，其接地电阻一般在1欧姆以下，如有设备对接地电阻的要求更低，应取其最小值。

接地就是让已经纳入防雷系统的闪电能量泄放入大地，良好的接地才能有效地降低引下线上的电压,避免发生反击。

过去有些规范要求电子设备单独接地，目的是防止电网中杂散电流或暂态电流干扰设备的正常工作。

90年代以前，部队的通信导航装备以电子管器件为主，采用模拟通信方式，模拟通信对干扰特别敏感，为了抗干扰，所以都采取电源与通信接地分开的办法。

现在，防雷工程领域不提倡单独接地。

在IEC标准和ITU相关标准中都不提倡单独接地，美国标准IEEEStd1100-1992更尖锐地指出:不建议采用任何一种所谓分开的、独立的、计算机的、电子的或其它这类不正确的大地接地体作为设备接地导体的一个连接点。

接地是防雷系统中最基础的环节。

接地不好，所有防雷措施的防雷效果都不能发挥出来。

防雷接地是地面通信台站安装验收规范中最基本的安全要求。

PLC的接地属于低压电器设备的单点接地方式。

低压电器设备的单点接地方式可分为：串联式单点接地、并联式单点接地、多分支单点接地。

串联式单点接地：也就是第1种接地方式。

接地方法：将多个低压电气设备的接地端子在设备的就近处与同一根接地线连接上，然后通过这根接地线与接地装置连接。

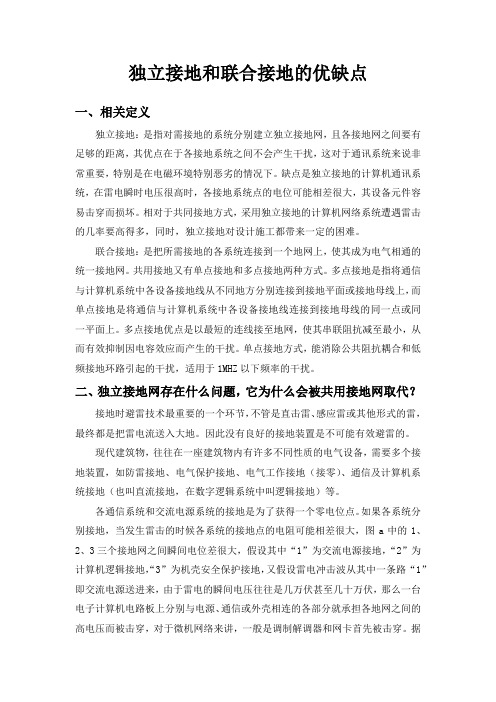

独立接地和联合接地的优缺点一、相关定义独立接地：是指对需接地的系统分别建立独立接地网，且各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是在电磁环境特别恶劣的情况下。

缺点是独立接地的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易击穿而损坏。

相对于共同接地方式，采用独立接地的计算机网络系统遭遇雷击的几率要高得多，同时，独立接地对设计施工都带来一定的困难。

联合接地：是把所需接地的各系统连接到一个地网上，使其成为电气相通的统一接地网。

共用接地又有单点接地和多点接地两种方式。

多点接地是指将通信与计算机系统中各设备接地线从不同地方分别连接到接地平面或接地母线上，而单点接地是将通信与计算机系统中各设备接地线连接到接地母线的同一点或同一平面上。

多点接地优点是以最短的连线接至地网，使其串联阻抗减至最小，从而有效抑制因电容效应而产生的干扰。

单点接地方式，能消除公共阻抗耦合和低频接地环路引起的干扰，适用于1MHZ以下频率的干扰。

二、独立接地网存在什么问题，它为什么会被共用接地网取代？接地时避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。

因此没有良好的接地装置是不可能有效避雷的。

现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置，如防雷接地、电气保护接地、电气工作接地（接零）、通信及计算机系统接地（也叫直流接地，在数字逻辑系统中叫逻辑接地）等。

各通信系统和交流电源系统的接地是为了获得一个零电位点。

如果各系统分别接地，当发生雷击的时候各系统的接地点的电阻可能相差很大，图a中的1、2、3三个接地网之间瞬间电位差很大，假设其中“1”为交流电源接地，“2”为计算机逻辑接地，“3”为机壳安全保护接地，又假设雷电冲击波从其中一条路“1”即交流电源送进来，由于雷电的瞬间电压往往是几万伏甚至几十万伏，那么一台电子计算机电路板上分别与电源、通信或外壳相连的各部分就承担各地网之间的高电压而被击穿，对于微机网络来讲，一般是调制解调器和网卡首先被击穿。

独立接地与共用接地有什么区别？∙浏览：1229∙|∙更新：2014-01-20 11:49导电性的土壤，具有等电位，且任意点的电位可以看成零电位；导电体，如土壤或钢船的外壳，作为电路的返回通道，或作为零电位参考点；电路中相对于地具有零电位的位置或部分。

接地用导线或长导体将不带电金属和电气设备某部分与接地体在电气上连接为一体。

接地体为达到与地连接的目的，一根或一组与土壤片(大地)密切接触并提供与土壤(大地)之间的电气连接的导体。

接地线指构成地的导线，该导线将设备、装置、布线系统或中性线与接地体连接。

接地网由埋在地下的互相连接的裸导体构成的接地体群，用以为电气、电子设备和金属结构提供共同的地。

接地装置用来构成地的连接。

由接地线、接地体和围绕接地体的大地(土壤)组成。

保护接地(PE)对人身或电气、电子设备进行保护所需的一种与地连接的方式。

它用来对外露的导电部件、外来的导电部件、主接地端子、接地体、电源的接地点或人工中性点进行电气连接。

在电源电路发生接地或人易事故时传导电流，在出现雷过电压和过电流时从防雷保安器中接受电流。

接地系统在规定区域内由互相连接的多个接地装置组成的系统。

接地电阻接地体和具有零电阻的远方接地体之间的欧姆电阻。

独立接地指需要接地的系统分别独立建立地网。

共用接地也叫统一接地，是指把各需要接地的各系统统一接到一个地网上，或把各系统原来的接地网通过地下或者地上用金属连接起来，使它们之间成为电气相通的统一接地网。

一点接地法把各系统的接地线接到接地母线同一点或同一金属平面上，这样的连接法叫“一点接地法”。

环型接地网就是把接地体沿建筑物周围围成一个闭合环。

1、独立接地网存在什么问题？2、它为什么会被共用接地网取代？接地是避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。

因此，没有合理饿良好的接地装置是不可能可靠的避雷的。

现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置；如避雷接地、电气安全接地、交流电源工作接地、通信及计算机系统接地(也叫直流接地，在数字逻辑系统中叫逻辑接地)等。

独立接地是指对需接地的系统分别建立独立接地网，且各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是在电磁环境特别恶劣的情况下。

缺点是独立接地的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易击穿而损坏。

相对于共同接地方式，采用独立接地的计算机网络系统遭遇雷击的几率要高得多，同时，独立接地对设计施工都带来一定的困难。

共用接地是把所需接地的各系统连接到一个地网上，使其成为电气相通的统一接地网。

共用接地又有单点接地和多点接地两种方式。

多点接地是指将通信与计算机系统中各设备接地线从不同地方分别连接到接地平面或接地母线上，而单点接地是将通信与计算机系统中各设备接地线连接到接地母线的同一点或同一平面上。

多点接地优点是以最短的连线接至地网，使其串联阻抗减至最小，从而有效抑制因电容效应而产生的干扰。

单点接地方式，能消除公共阻抗耦合和低频接地环路引起的干扰，适用于1MHz以下频率的干扰。

1、独立接地网存在什么问题？2、它为什么会被共用接地网取代？接地是避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。

因此，没有合理饿良好的接地装置是不可能可*的避雷的。

现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置；如避雷接地、电气安全接地、交流电源工作接地、通信及计算机系统接地（也叫直流接地，在数字逻辑系统中叫逻辑接地）等。

各通信系统和交流电源系统的接地是为了获得一个零电位点。

如果各系统分别接地，当发生雷击的时候各系统的接地点的电位可能相差很大，图a中的1、2、3三个接地网之间瞬间电位差大，假设其中‘1’为交流电源工作接地，‘2’为计算机逻辑接地，‘3’为机壳安全保护接地，又假设雷电冲击波从其中一条路‘1’即交流电源送进来，由于雷电的瞬时电压往往是几万V乃至几十万V，那么在同一台电子计算机电路板上分别与电源、通信或和外壳相连的各部分就承担各地网之间的高电压而被击穿，对于微机网络来讲，一般是调制解调器和网卡首先被击穿。

配电系统采用共用接地的优点及注意事项共用接地是指配电系统的各个电气设备使用同一接地电路，将接地电阻作为共同的接地点。

它与独立接地相比，有着一些特点和优点。

在采用共用接地的配电系统中，电气设备的接地电阻通过一条接地线与大地相连。

下面将就共用接地的优点及注意事项进行阐述。

共用接地的优点如下：1.降低设备接地的成本：在采用共用接地的配电系统中，由于使用同一接地线路，能有效降低接地的设备和线路的数量，减少了材料和人力的投入，从而降低了成本。

2.减少维护工作：共用接地可以减少接地装置的维护工作。

只需对一个接地装置进行定期的巡视和维护，而不是对每个设备的接地装置进行检测和维护，减少了工作量和维护成本。

3.增强电网的安全性：共用接地可以增强电网的安全性。

有了共同的接地线路，当发生接地故障时，可迅速将故障电流分流到大地，避免高电压对其他设备和人身安全的威胁。

4.优化电气设备的可靠性：配电系统采用共用接地后，可以减少由于地电位差引起的设备损坏。

共用接地能够有效分散接地电阻带来的干扰，并降低跨接地电流对设备的影响，提高设备的可靠性。

然而，在采用共用接地的配电系统中，也需要注意以下几个方面：1.接地线路的设计：在共用接地系统中，接地线路的设计需要严格遵守国家的电气安全标准和规范，确保接地电阻符合要求，并使用合格的接地线材和连接件。

2.接地装置的保护：为了确保共用接地系统的安全和稳定运行，需要在接地线路上设置保护装置，如接地故障监测装置和接地保护装置，及时发现和排除接地故障。

3.接地线路的布置：接地线路需要与电源线路和信号线路有一定的距离，避免相互干扰。

同时，在布置接地线路时，要考虑地形地貌和土壤电阻特性等因素，选择合适的线路布置方式。

4.定期检测与维护：共用接地系统需要进行定期的接地电阻检测和维护工作，以确保接地线路和接地装置的正常运行。

在检测过程中，发现接地电阻异常时，需要及时进行维修或更换。

综上所述，配电系统采用共用接地具有降低成本、减少维护工作、增强电网安全性和优化设备可靠性等优点。

高压低压配电柜的电源接地方法有哪些电源接地是电气工程中非常重要的一项安全措施，它可以有效地保护电气设备和人身安全。

在高压低压配电柜的设计和安装过程中，正确选择适合的电源接地方法至关重要。

本文将介绍常见的高压低压配电柜的电源接地方法，以供参考和使用。

1. 单点接地法单点接地法是一种常见的电源接地方法，在高压低压配电柜中广泛应用。

它的原理是将整个系统中的所有中性点或变压器的中性点通过导线连接到接地电极上。

这种方法具有接地简单、维护方便的优点，能够有效地降低系统中的接地电阻。

2. 独立接地法独立接地法是一种将电源设备的中性点通过独立的接地电极与地面相连接的接地方法。

它适用于对电源设备的故障电流进行有效的接地保护，能够减少设备损坏和人身伤害的发生。

独立接地法常用于对重要设备的电源供电系统，如医院、实验室等。

3. 多点接地法多点接地法是一种将电源系统中的多个中性点通过不同的接地电极连接到地面的接地方法。

通过多点接地，可以有效地降低系统中的接地电阻，提高系统的安全性和可靠性。

多点接地法适用于较大规模或复杂的电源系统，能够有效地增加系统的容错能力。

4. 路径接地法路径接地法是一种将电源系统的中性点通过特殊的电阻器与地面相连接的接地方法。

路径接地法可以有效地限制接地电流的流动，减少对系统的影响。

这种方法适用于对电源系统提供较高的容错能力和稳定性要求的情况，如电力系统等。

5. 共用接地法共用接地法是一种将电源系统和其他电气设备的接地电极连接在一起的接地方法。

这种方法可以减少接地装置的数量和成本，提高接地的效率和可靠性。

共用接地法常用于建筑物、工厂和商业设施等场所，能够满足多个设备同时接地的需求。

在选择高压低压配电柜的电源接地方法时，需要根据实际情况和安全要求综合考虑，确保接地系统的可靠性和安全性。

此外，还需要遵循相关的电气规范和标准，严格执行接地的设计和施工要求，确保接地装置的正常运行和有效保护。

总结起来，高压低压配电柜的电源接地方法包括单点接地法、独立接地法、多点接地法、路径接地法和共用接地法等。

设备的接地（接大地）* 在实用中，除了要认真考虑设备内部的信号接地外，通常还要把设备的信号地、机箱与大地连在一起，并以大地作为参考点，其理由是：①实现设备的安全接地，以便对设备的操作人员实现安全保护。

②泄放因静电感应在机箱上所积蓄的电荷，从而避免，由于电荷积聚，机箱电位升高而造成的设备内部放电。

③提高设备工作的稳定性。

设备如不与大地连接，则设备对大地的电位，在外界电磁环境作用下会发生变化，造成电路工作不稳定。

如将设备的信号地与大地连接时，设备就以大地为零参考电位，这样就可以有效防止干扰的发生。

* 所以设备的接大地，除了是出于安全的目的外，它也是抑制干扰发生的重要手段。

实用中如能把接地与屏蔽两大技术配合使用，则对提高设备的电磁兼容性能起到事半功倍的作用。

1.电力系统的基本接地方式电力系统的接地可以用字母代码来表示特征。

* 第一个字母：T或IT代表供电系统的一点或多点直接接地（如供电变压器中性点直接接地）；I代表供电系统完全不接地，或者是经过一个阻抗接地（用来限制故障电流）。

这种做法在世界许多国家的公共电网中是明文禁止的。

* 第二个字母：T或NT代表所有电气设备的外露金属，如能导电的金属部分直接接地；N代表所有电气设备外露金属接到由电力公司提供的接地线上去。

* 第三个字母：S或CS代表中性线和保护接地完全分开；C代表中性线和保护接地合在一起（同一根线）。

1.1 IT系统* 系统特点：中性点浮地（或经过高阻抗接地），用电设备的外露部分可采用各自的PE线接地。

* 优点：当任何一相故障接地时，大地即作为相线工作，故设备仍可继续运行（当然如果再有一相故障接地时，仍可形成相间短路，所以系统中必须设单相对地短路检测，便于及时发现故障）。

* 这种供电方式多见于厂矿中一些希望少停电的企业。

* 由于各设备的PE线分开，彼此没有干扰，故电磁兼容性较好。

1.1TT系统* 系统特点：电力系统中性点直接接地，用电设备的外露部分也经过各自的PE线接地，由于各自的PE线互不相关，故电磁兼容性较好。

共用接地系统的接地电阻阻值一、引言共用接地系统是现代电力系统中常用的一种接地形式，它能够有效地降低系统中的接地电阻并提高系统的安全性。

而共用接地系统的接地电阻阻值是评估其接地效果的重要参数，本文将详细讨论共用接地系统的接地电阻阻值及其相关内容。

二、共用接地系统概述2.1 共用接地系统的原理共用接地系统是指将多个电气设备的接地电阻通过导线相连接，并与接地网连接在一起，形成一个共同的接地系统。

这种接地方式可以有效地减小各个设备的接地电阻，提高接地的安全性。

2.2 共用接地系统的构成共用接地系统由多个接地电极组成，每个接地电极由地下埋设的接地体和直接与接地体相连的接地导线组成。

接地导线将各个接地电极连接在一起，并与接地网连接。

2.3 共用接地系统的优势共用接地系统相比传统的单个设备独立接地的方式，具有以下优势：1.降低接地电阻：共用接地系统能够将各个设备的接地电阻相互联接，从而减小整体的接地电阻。

2.提高安全性：共用接地系统能够有效地将接地电阻降低到较低的水平，降低触电风险，提高系统的安全性。

3.减少投资成本：共用接地系统可以减少设备的接地电极数量和长度，降低了材料和施工的成本。

三、共用接地系统的接地电阻计算方法3.1 理论计算方法共用接地系统的接地电阻可以通过一些理论计算方法进行估算，例如：1.电阻相加法：将各个接地电极的电阻进行相加，得到共用接地系统的总电阻。

2.等效接地电极法：将共用接地系统等效为一个接地电极，并使用等效接地电极的计算方法来计算接地电阻。

3.2 测量方法为了更准确地获得共用接地系统的接地电阻阻值，可以使用一些专业的测试仪器进行测量，例如：1.地阻测试仪：可以用来测量接地电极的电阻值，并计算出共用接地系统的接地电阻。

2.地电阻率仪：可以通过测量地下的电阻率分布，来推算出共用接地系统的接地电阻。

四、共用接地系统的接地电阻阻值的影响因素4.1 接地电极的形状和材料接地电极的形状和材料会直接影响接地电极的导电性能和电阻值。
