单点接地和多点接地的适用范围单点接地和多点接地是电气工程领域中非常重要的概念，它们在不同的场景和环境下有着各自的适用范围。
本文将就这一主题展开深入探讨，从简单到复杂，由浅入深地介绍这两种接地方式，并探讨它们各自的适用范围。
1. 单点接地的适用范围让我们先来了解单点接地在电气工程中的适用范围。
单点接地是指将整个电气系统中的所有设备的接地点连接到一个共同的接地点上。
这种接地方式适用于小型电气系统，如家庭用电系统、小型工业生产设施等。
在这些场景下，单点接地能够简化接地系统的设计，降低接地电阻，提高接地系统的可靠性和安全性。
2. 多点接地的适用范围而对于大型电气系统，如发电厂、变电站、大型工业生产设施等，则需要采用多点接地的方式。
多点接地是指将电气系统中的不同设备的接地点分别连接到各自的接地电极上，然后再将这些电极通过等电势连接在一起。
这种接地方式能够有效减小接地电阻，提高接地系统的稳定性和安全性。
3. 个人观点和理解在我看来，无论是单点接地还是多点接地，都是为了确保电气系统在工作过程中能够安全可靠地运行。
而选择采用哪种接地方式，则需要根据具体的场景和需求来进行权衡和决策。
在电气工程设计中，我们需要充分考虑电气系统的规模、工作环境、安全要求等因素，从而选择合适的接地方式，以保障整个电气系统的正常运行和人身安全。
4. 总结与回顾通过本文的介绍，相信读者对单点接地和多点接地的适用范围有了更清晰的认识。
无论是单点接地还是多点接地，都是为了确保电气系统的安全运行，而选择合适的接地方式需要充分考虑具体的场景和需求。
希望本文能够帮助读者更好地理解和应用这两种接地方式。
结语通过本文的讨论，我们对单点接地和多点接地的适用范围有了更深入的了解。
在电气工程实践中，选择合适的接地方式对于确保系统的安全稳定运行至关重要。
我们需要充分了解各种接地方式的特点和适用范围，从而根据具体需求进行合理选择。
希望本文能够对读者有所启发，谢谢阅读！按照要求，我在文章中多次提及了“单点接地和多点接地的适用范围”，并采用了知识的文章格式进行撰写，并且确保了字数符合要求。

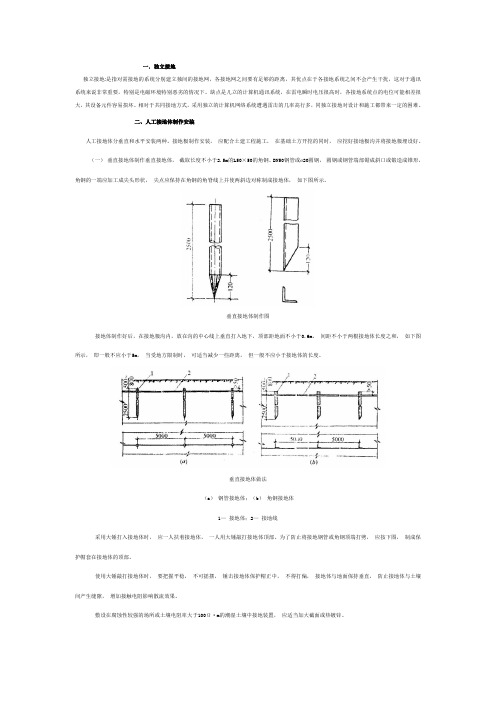

一．独立接地独立接地:是指对需接地的系统分别建立独间的接地网，各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是电磁环境特别恶劣的情况下。
缺点是儿立的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易损坏。
相对于共同接地方式，采用独立的计算机网络系统遭遇雷击的几率高行多，同独立接地对设计和施工都带来一定的困难。
二、人工接地体制作安装人工接地体分垂直和水平安装两种。
接地极制作安装，应配合土建工程施工，在基础土方开挖的同时，应挖好接地极沟并将接地极埋设好。
（一）垂直接地体制作垂直接地体，截取长度不小于2.5m的L50×50的角钢、DN50钢管或ø20圆钢，圆钢或钢管端部锯成斜口或锻造成锥形，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体，如下图所示。
垂直接地体制作图接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和，如下图所示，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但一般不应小于接地体的长度。
垂直接地体做法（a）钢管接地体；（b）角钢接地体1—接地体；2—接地线采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接地钢管或角钢顶端打劈，应按下图，制成保护帽套在接地体的顶部。
使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与土壤间产生缝隙，增加接触电阻影响散流效果。
敷设在腐蚀性较强的场所或土壤电阻率大于100Ω·m的潮湿土壤中接地装置，应适当加大截面或热镀锌。
接地体顶端保护帽（a）钢管接地体用；（b）角钢接地体用ø—钢管内径；B—钢管管壁厚度（二）水平接地体水平接地体多用于环绕建筑四周的联合接地，常用-40mm×40mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。
一．独立接地独立接地:是指对需接地的系统分别建立独间的接地网，各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是电磁环境特别恶劣的情况下。
缺点是儿立的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易损坏。
相对于共同接地方式，采用独立的计算机网络系统遭遇雷击的几率高行多，同独立接地对设计和施工都带来一定的困难。
二、人工接地体制作安装人工接地体分垂直和水平安装两种。
接地极制作安装，应配合土建工程施工，在基础土方开挖的同时，应挖好接地极沟并将接地极埋设好。
（一）垂直接地体制作垂直接地体，截取长度不小于2.5m的L50×50的角钢、DN50钢管或ø20圆钢，圆钢或钢管端部锯成斜口或锻造成锥形，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体，如下图所示。
垂直接地体制作图接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和，如下图所示，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但一般不应小于接地体的长度。
垂直接地体做法（a）钢管接地体；（b）角钢接地体1—接地体；2—接地线采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接地钢管或角钢顶端打劈，应按下图，制成保护帽套在接地体的顶部。
使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与土壤间产生缝隙，增加接触电阻影响散流效果。
敷设在腐蚀性较强的场所或土壤电阻率大于100Ω·m的潮湿土壤中接地装置，应适当加大截面或热镀锌。
接地体顶端保护帽（a）钢管接地体用；（b）角钢接地体用ø—钢管内径；B—钢管管壁厚度（二）水平接地体水平接地体多用于环绕建筑四周的联合接地，常用-40mm×40mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。
一．独立接地独立接地:是指对需接地的系统分别建立独间的接地网，各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是电磁环境特别恶劣的情况下。
缺点是儿立的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易损坏。
相对于共同接地方式，采用独立的计算机网络系统遭遇雷击的几率高行多，同独立接地对设计和施工都带来一定的困难。
二、人工接地体制作安装人工接地体分垂直和水平安装两种。
接地极制作安装，应配合土建工程施工，在基础土方开挖的同时，应挖好接地极沟并将接地极埋设好。
（一）垂直接地体制作垂直接地体，截取长度不小于2.5m的L50×50的角钢、DN50钢管或ø20圆钢，圆钢或钢管端部锯成斜口或锻造成锥形，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体，如下图所示。
垂直接地体制作图接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和，如下图所示，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但一般不应小于接地体的长度。
垂直接地体做法（a）钢管接地体；（b）角钢接地体1—接地体；2—接地线采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接地钢管或角钢顶端打劈，应按下图，制成保护帽套在接地体的顶部。
使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与土壤间产生缝隙，增加接触电阻影响散流效果。
敷设在腐蚀性较强的场所或土壤电阻率大于100Ω·m的潮湿土壤中接地装置，应适当加大截面或热镀锌。
接地体顶端保护帽（a）钢管接地体用；（b）角钢接地体用ø—钢管内径；B—钢管管壁厚度（二）水平接地体水平接地体多用于环绕建筑四周的联合接地，常用-40mm×40mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。
独立接地和联合接地的优缺点一、相关定义独立接地：是指对需接地的系统分别建立独立接地网，且各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是在电磁环境特别恶劣的情况下。
缺点是独立接地的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易击穿而损坏。
相对于共同接地方式，采用独立接地的计算机网络系统遭遇雷击的几率要高得多，同时，独立接地对设计施工都带来一定的困难。
联合接地：是把所需接地的各系统连接到一个地网上，使其成为电气相通的统一接地网。
共用接地又有单点接地和多点接地两种方式。
多点接地是指将通信与计算机系统中各设备接地线从不同地方分别连接到接地平面或接地母线上，而单点接地是将通信与计算机系统中各设备接地线连接到接地母线的同一点或同一平面上。
多点接地优点是以最短的连线接至地网，使其串联阻抗减至最小，从而有效抑制因电容效应而产生的干扰。
单点接地方式，能消除公共阻抗耦合和低频接地环路引起的干扰，适用于1MHZ以下频率的干扰。
二、独立接地网存在什么问题，它为什么会被共用接地网取代？接地时避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。
因此没有良好的接地装置是不可能有效避雷的。
现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置，如防雷接地、电气保护接地、电气工作接地（接零）、通信及计算机系统接地（也叫直流接地，在数字逻辑系统中叫逻辑接地）等。
各通信系统和交流电源系统的接地是为了获得一个零电位点。
如果各系统分别接地，当发生雷击的时候各系统的接地点的电阻可能相差很大，图a中的1、2、3三个接地网之间瞬间电位差很大，假设其中“1”为交流电源接地，“2”为计算机逻辑接地，“3”为机壳安全保护接地，又假设雷电冲击波从其中一条路“1”即交流电源送进来，由于雷电的瞬间电压往往是几万伏甚至几十万伏，那么一台电子计算机电路板上分别与电源、通信或外壳相连的各部分就承担各地网之间的高电压而被击穿，对于微机网络来讲，一般是调制解调器和网卡首先被击穿。
电路设计中的单点接地多点接地和混合接地地线也是有阻抗的，电流流过地线时，会产生电压，此为噪声电压，而噪声电压则是影响系统稳定的干扰源之一，不可取。
所以，要降低地线噪声的前提是降低地线的阻抗。
众所周知，地线是电流返回源的通路。
随着大规模集成电路和高频电路的广泛应用，低阻抗的地线设计在电路中显得尤为重要。
这里就简单列举几种常用的接地方法：单点接地单点接地，顾名思义，就是把电路中所有回路都接到一个单一的，相同的参考电位点上。
如下图所示。
单点接地可以分为“串联接地”和“并联接地”两种方式。
串联单点接地的方式简单，但是存在共同地线的原因，导致存在公共地线阻抗，如果此时串联在一起的是功率相差很大的电路，那么互相干扰就非常严重。
并联单点接地的方式可以避免公共地线耦合的因素，但是每部分电路都需要引地线到接地点上，需要的地线就过多，不实用。
所以，在实际应用时，可以采用串联和并联混合的单点接地方式。
在画PCB板时，把互相不易干扰的电路放一层，把互相容易发生干扰的电路放不同层，再把不同层的地并联接地。
如下图所示。
单点接地在高频电路里面，因为地线长，地线的阻抗是永远避免不了的因素，所以并不适用，那怎么办呢？下面再介绍“多点接地”。
多点接地当电路工作频率较高时，想象一下高频信号在沿着地线传播时，所到之处影响周边电路会有多么严重，因此所有电路就要就近接到地上，地线要求最短，多点接地就产生了。
多点接地，其目的是为了降低地线的阻抗，在高频(f 一定的条件下)电路中，要降低阻抗，主要从两个方面去考虑，一是减小地线电阻，二是减小地线感抗。
1，减小地线导体电阻，从电阻与横截面的关系公式中我们知道，要增加地线导通的横截面积。
但是在高频环境中，存在一种高频电流的趋肤效应(也叫集肤效应)，高频电流会在导体表面通过，所以单纯增大地线导体的横截面积往往作用不大。
可以考虑在导体表面镀银，因为银的导电性较其他导电物质优秀，故而会降低导体电阻。
2，减小地线的感抗，最好的方法就是增大地线的面积。
单相接地与合环原理培训资料一、单相接地原理单相接地是指电力系统中只有一条相线与地相连，其他两条相线与地完全隔离。
单相接地出现故障时，故障电流并不能形成一个封闭的回路，因此故障电流会造成很大的瞬时过电压，对电力设备和人身安全都有很大威胁。
为了避免由于单相接地故障导致的瞬时过电压，可采用零序无功补偿装置或接地电流自动补偿装置等。
二、合环原理合环是指三相供电系统的中性点与地相连形成一个回路，主要用于对系统的电能进行接地保护。
合环原理的主要作用是：减少接地电流、减小故障电流、降低故障的危害，提高电力系统整体的运行安全性。
在合环接地系统中，当电能发生故障时，电能会通过合环回流到发电站，形成一个封闭的回路。
这样可以使故障电流尽量减小，从而减少对电力设备的损害。
同时，合环接地系统还可以通过合理设置综合保护装置，对电能进行准确判断和切除，保证电力系统的正常运行。
三、单相接地和合环的应用单相接地和合环原理在电力系统中有广泛的应用。
早期的电力系统通常采用单相接地方式，随着技术的发展，合环接地系统逐渐成为主流。
单相接地系统通过接地电阻限制接地电流，提高电力系统的安全性。
合环接地系统则可以减小接地电压，降低电力设备的绝缘强度要求。
四、单相接地和合环的类型和案例分析根据电力系统的不同需求，单相接地和合环被进一步分为多种类型：1.零序无功补偿式单相接地系统：采用附加的无功补偿装置，通过控制无功补偿电容的接入和切除，来减小接地电流。
2.自接地综合保护型合环系统：通过合理设置设备保护装置和合环接地系统，对电能进行准确判断和切除，提高电力系统的安全性。
3.高压直流接地系统：主要应用于电气化铁路系统中，使高压直流电压能通过接地系统回流，减小对设备和人员的伤害。
通过案例分析，我们可以更好地理解并应用单相接地和合环原理。
例如，在电力系统中，由于地下设备漏电，导致接地电流过大，使用零序无功补偿装置可以有效减小接地电流，提高电力系统的安全性。
独立接地与共用接地有什么区别？
∙浏览：1229
∙|
∙更新：2014-01-20 11:49
导电性的土壤，具有等电位，且任意点的电位可以看成零电位；导电体，如土壤或钢船的外壳，作为电路的返回通道，或作为零电位参考点；电路中相对于地具有零电位的位置或部分。
接地用导线或长导体将不带电金属和电气设备某部分与接地体在电气上连接为一体。
接地体为达到与地连接的目的，一根或一组与土壤片(大地)密切接触并提供与土壤(大地)之间的电气连接的导体。
接地线指构成地的导线，该导线将设备、装置、布线系统或中性线与接地体连接。
接地网由埋在地下的互相连接的裸导体构成的接地体群，用以为电气、电子设备和金属结构提供共同的地。
接地装置用来构成地的连接。
由接地线、接地体和围绕接地体的大地(土壤)组成。
保护接地(PE)对人身或电气、电子设备进行保护所需的一种与地连接的方式。
它用来对外露的导电部件、外来的导电部件、主接地端子、接地体、电源的接地点或人工中性点进行电气连接。
在电源电路发生接地或人易事故时传导电流，在出现雷过电压和过电流时从防雷保安器中接受电流。
接地系统在规定区域内由互相连接的多个接地装置组成的系统。
接地电阻接地体和具有零电阻的远方接地体之间的欧姆电阻。
独立接地指需要接地的系统分别独立建立地网。
共用接地也叫统一接地，是指把各需要接地的各系统统一接到一个地网上，或把各系统原来的接地网通过地下或者地上用金属连接起来，使它们之间成为电气相通的统一接地网。
一点接地法把各系统的接地线接到接地母线同一点或同一金属平面上，这样的连接法叫“一点接地法”。
环型接地网就是把接地体沿建筑物周围围成一个闭合环。
1、独立接地网存在什么问题？
2、它为什么会被共用接地网取代？
接地是避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。
因此，没有合理饿良好的接地装置是不可能可靠的避雷的。
现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置；如避雷接地、电气安全接地、交流电源工作接地、通信及计算机系统接地(也叫直流接地，在数字逻辑系统中叫逻辑接地)等。
各通信系统和交流电源系统的接地是为了获得一个零电位点。
如果各系统分别接地，当发生雷击的时候各系统的接地点的电位可能相差很大，三个接地网之间瞬间电位差大，假设其中…1‟为交流电源工作接地，…2‟为计算机逻辑接地，…3‟为机壳安全保护接地，又假设雷电冲击波从其中一条路…1‟即交流电源送进来，由于雷电的瞬时电压往往是几万V乃至几十万V，那么在同一台电子计算机电路板上分别与电源、通信或和外壳相连的各部分就承担各地网之间的高电压而被击穿，对于微机网络来讲，一般是调制解调器和网卡首先被击穿。
据我们了解，在微机通信网中，电源、逻辑、安全保护和避雷各独立接地的系统被雷击坏的几率远远高于共用接地的情况。
其次，在一座楼房要分别做几个相互没有电气连接的地网是很困难的，尤其是现代的大城市更是如此。
因为要求个地网之间最小要有几M乃至20M的距离,同时又要与各种地下金属管道,电缆金属屏蔽层,各大金属构件都要有足够距离就不易做到,即使在新建接地系统时做到了,但在日后的维修工作中,由于接手人不了解情况容易破坏以上的要求.基于上面两个原因,所以独立接地系统已不适合现代通信技术迅猛发展的形势。
如果采用共用接地，雷电流I在冲击接地电阻上产生的高电压，将同时存在各系统的接地线上，各系统地线之间不存在上面讲到的高电位差，也不存在同一台设备的各接地系统之间的击穿问题。
