独立接地与接地网区别

1有关概念把电气设备与接地装置连接起来，称为接地。

电气设备的接地是保证人身安全及电气设备正常工作的重要部分，也是防雷技术最重要的环节。

接地按其作用可分为三类：（1）保护接地，指正常情况下将电气设备外壳及不带电金属部分的接地。

如发电机、变压器等电气设备外壳的接地。

（2）工作接地，指电力、通讯等系统中利用大地做导线或为保证其正常运行所进行的接地。

如供电系统中的三相四线制中的地线，某些变压器中性点接地等。

（3）防雷接地，指过电压保护装置或设备的金属结构的接地。

如避雷器的接地、避雷针构架的接地等，也称过电压保护接地。

接地装置由接地体和接地线组成。

接地电阻，指电流通过接地装置流向大地受到的阻碍作用。

在数值上，接地电阻是电气设备的接地体对接地体无穷远处的电压与接地电流之比，即Re＝Uj／Ie式中：Re──接地电阻（Ω）Ie──接地电流（A）Uj──接地体对接地体无穷远处的电压（V）影响接地电阻的主要原因有土壤电阻率、接地体的尺寸、形状及埋入深度、接地线与接地体的连接等。

2防雷接地装置的结构无论是防直击雷或感应雷，最终都是通过接地装置将雷电流送入大地。

所以，没有完善的接地装置是无法完成避雷任务的。

在防雷工程设计、施工、验收中，人们往往习惯单方面追求接地电阻的数值，将接地电阻的大小，作为衡量防雷工程质量的最重要指标，认为接地电阻越小，防雷效果越好，被保护的对象就越安全。

对避雷系统接地装置的接地电阻值有一定的要求是无可非议的，因为接地电阻越小，散流越快，落雷物体高电位保持时间就越短，危险越小，以至于跨步电压、接触电压也越小。

然而，理论和实践证明，接地网的结构较接地电阻更应受到重视。

随着科学技术的飞速发展，人们对现代建筑物这一名词已不陌生。

所谓现代建筑物，即标志着建筑物内有供电、计算机、通讯等系统在运行。

为了这些系统的安全运行，往往需要多种类别的接地装置，怎样合理、科学的处理其相互关系也就成为不可回避的问题。

3独立接地已基本被取代独立接地是指需要接地的系统分别独立地建立接地网，且各接地网之间要求有足够的距离。

接地装置分类和接地网介绍接地装置分类和接地网介绍主讲人：李论2019.9.26目录三主接地网与等电位网四案例分析一、接地装置定义一、接地装置定义（一）定义接地装置也称接地一体化装置：把电气设备或其他物件和地之间构成电气连接，实现电气系统与大地相连接的目的。

（二）组成部分接地装置由接地极(板)、接地母线(户内、户外)、接地引下线(接地跨接线)、构架接地组成。

一、接地装置定义二、接地分类二、接地分类（一）按接地的目的分类：工作接地：是为了保证电力系统正常运行所需要的接地。

防雷接地：是针对防雷保护的需要而设置的接地。

保护接地：也称安全接地，是为了人身安全而设置的接地。

仪控接地：电子系统稳定电位、防止干扰而设置的接地。

（二）按接地系统的符号分类：ITTTTN TN-S TN-C TN-C-S（1）IT系统电源与大地间经高阻抗或不直接连接，电气装置的外露可导电部分通过保护接地线与接地极连接。

特点：单相接地时故障电流小，非故障相变为线电压，供电可靠性高，厂用电单相接地仍可运行2h。

（2）TT系统电气设备的外露导电部分接至电气上与系统电源接地点无关的接地装置。

（3）TN系统将电源的中性点直接接地，而将设备的外露可导电部分用保护线与该接地点连接的系统。

中性线（N）：与低压系统电源中性点（接地点）连接用来传输电能的导线。

保护线（PE）：与电源接地点、设备的金属外壳等部分作电气连接的导线。

在全系统内N线和PE线合一时,用PEN表示（①）TN-S系统在全系统内N线和PE线是分开的。

特点：金属外壳带电时，形成相线对中性线的单相短路，短路电流是TT 系统的5.3 倍，保护装置（自动开关或熔断器）迅速动作，切断电源。

（②）TN-C系统在全系统内N线和PE线是合一的。

（③）TN-C-S系统在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。

、主接地网与等电位网（一）主接地网由垂直和水平接地体组成的供发电厂、变电所使用的兼有泄放电流和均压作用的较大型的水平网状接地装置。

接地电阻规范要求一、标准接地电阻规范要求：独立的防雷保护接地电阻应小于等于10欧；独立的安全保护接地电阻应小于等于4欧；独立的交流工作接地电阻应小于等于4欧；独立的直流工作接地电阻应小于等于4欧；防静电接地电阻一般要求小于等于100欧。

共用接地体(联合接地)应不大于接地电阻1欧。

二、接地分三种1 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

1Ω以下。

2 防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

3 防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

三、交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I式中R——考虑到季节变化的最大接地电阻(Ω)；I——计算用的流经接地网的人地短路电流(A)。

2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I式中R——考虑到季节变化的最大接地电阻(Ω)；I——计算用的接地故障电流(A)。

3. 在中性点经消弧线圈接地的电力网中，当接地网的接地：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。

4. 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω。

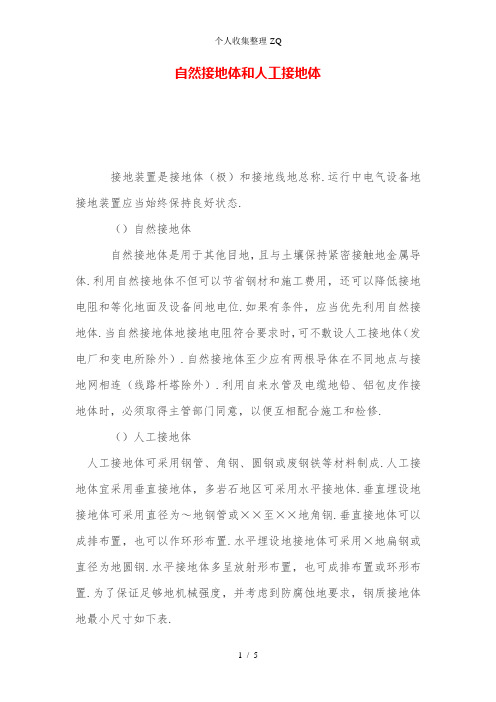

自然接地体和人工接地体
接地装置是接地体（极）和接地线地总称.运行中电气设备地接地装置应当始终保持良好状态.
（）自然接地体
自然接地体是用于其他目地，且与土壤保持紧密接触地金属导体.利用自然接地体不但可以节省钢材和施工费用，还可以降低接地电阻和等化地面及设备间地电位.如果有条件，应当优先利用自然接地体.当自然接地体地接地电阻符合要求时，可不敷设人工接地体（发电厂和变电所除外）.自然接地体至少应有两根导体在不同地点与接地网相连（线路杆塔除外）.利用自来水管及电缆地铅、铝包皮作接地体时，必须取得主管部门同意，以便互相配合施工和检修.
（）人工接地体
人工接地体可采用钢管、角钢、圆钢或废钢铁等材料制成.人工接地体宜采用垂直接地体，多岩石地区可采用水平接地体.垂直埋设地接地体可采用直径为～地钢管或××至××地角钢.垂直接地体可以成排布置，也可以作环形布置.水平埋设地接地体可采用×地扁钢或直径为地圆钢.水平接地体多呈放射形布置，也可成排布置或环形布置.为了保证足够地机械强度，并考虑到防腐蚀地要求，钢质接地体地最小尺寸如下表.
表钢质接地体和接地线地最小尺寸
材料种类圆钢直径
地上
地下
室内
室外
交流
直流
扁钢截面
厚度
角钢厚度
钢管管壁厚度
电力线路杆塔接地体引出线应镀锌，截面积不得小于.。

查看 diandao999 的资料
给 diandao999 发送讯息
给 diandao999 发送邮件
搜索
diandao999 的帖子
将 diandao999 加为好友
将该帖子加入收藏夹
将该论坛加入收藏夹
删除所有
删除发贴
删除回贴
短信警号
标题过简
栏目错乱
内容离题
重复发贴
纯灌水帖
2010-11-30 21:38:01
[只看该作者] #2
diandao999联系收藏回复编辑删除

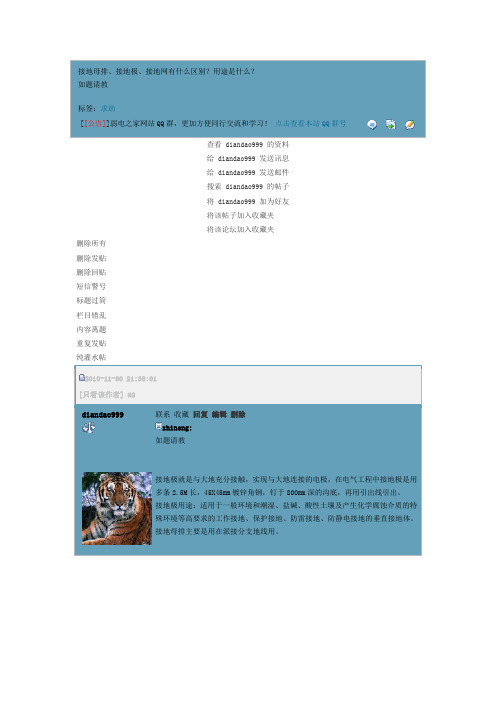

zhineng:
如题请教
接地极就是与大地充分接触，实现与大地连接的电极，在电气工程中接地极是用
多条2.5M长，45X45mm镀锌角钢，钉于800mm深的沟底，再用引出线引出。

接地极用途：适用于一般环境和潮湿、盐碱、酸性土壤及产生化学腐蚀介质的特
殊环境等高要求的工作接地、保护接地、防雷接地、防静电接地的垂直接地体。

接地母排主要是用在派接分支地线用。

电气配电网接地TT、TN、IT系统IEC国际电工委员会对配电网接地方式分为：TT系统、TN系统、IT系统（1）、接地型式文字代号TN、TT、IT的意义TN、TT、IT三种型式均使用了两个字母，以表示三相电力系统和电气装置的外露的可导电部分（设备外壳、底座等）的对地关系。

第一个字母表示电力系统的对地关系，即T：表示一点直接接地（通常为系统中性点）；I：表示不接地（所有带电部分与地隔离），或通过阻抗（电阻器、电抗器）及通过等值线路接地。

第二个字母表示电气装置外露可导电部分的对地关系,即T:表示独立于电力系统可接地点而独立接地;N:表示与电力系统可接地点直接进行电气连接。

在TN系统中，为了表示中性线和保护线的组合关系，有时在TN代号后面还可附加以下字母：S：表示中性线和保护线在结构上是分开的；C：表示中性线和保护线在结构上是合一的（PEN线）。

（1）、TT系统TT系统为三相四线制中性点直接接地，电源系统与电气装置的外露可导电部分分别直接接地的系统。

它的中性线在电源侧接地后引出，并只做工作零线，用电端的电气装置外露可导电部分在现场直接接地。

（2）、TN系统TN系统即电源系统有一点直接接地，负载设备的外露导电部分通过保护线连接到此接地点的系统。

根据中性线和保护线的布置，TN系统的形式有以下三种：（一）、TN—C系统TN—C系统为三相四线制中性点直接接地，整个系统的中性与保护线是合一的系统，此系统系目前许多高压用户在低压电网中采用的系统。

其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

钢结构独立基础接地做法
钢结构独立基础的接地做法一般有以下几种：
1.接地网：在钢结构独立基础周围埋设接地网，将钢结构与接地网相连接，通过接地网将电流引入地下，达到良好的接地效果。

2.接地棒：在钢结构独立基础中设置接地棒，并与钢结构相连。

接地棒通常是由导电材料制成，比如铜或镀锌钢材，将电流通过接地棒导入地下，实现接地效果。

3.深埋地线：将一段导电性能良好的电缆深埋地下，并与钢结构连接。

这样可以通过地线将电流引入地下，达到良好的接地效果。

需要根据具体情况选择适合的接地方式，并严格按照相关规范和标准操作，以确保钢结构的安全可靠接地。

此外，还需要定期检查和维护接地系统，确保其正常运行。

建议在工程中咨询专业工程师获取详细的设计和施工方案。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

独立接地和联合接地的优缺点一、相关定义独立接地：是指对需接地的系统分别建立独立接地网，且各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是在电磁环境特别恶劣的情况下。

缺点是独立接地的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易击穿而损坏。

相对于共同接地方式，采用独立接地的计算机网络系统遭遇雷击的几率要高得多，同时，独立接地对设计施工都带来一定的困难。

联合接地：是把所需接地的各系统连接到一个地网上，使其成为电气相通的统一接地网。

共用接地又有单点接地和多点接地两种方式。

多点接地是指将通信与计算机系统中各设备接地线从不同地方分别连接到接地平面或接地母线上，而单点接地是将通信与计算机系统中各设备接地线连接到接地母线的同一点或同一平面上。

多点接地优点是以最短的连线接至地网，使其串联阻抗减至最小，从而有效抑制因电容效应而产生的干扰。

单点接地方式，能消除公共阻抗耦合和低频接地环路引起的干扰，适用于1MHZ以下频率的干扰。

二、独立接地网存在什么问题，它为什么会被共用接地网取代？接地时避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。

因此没有良好的接地装置是不可能有效避雷的。

现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置，如防雷接地、电气保护接地、电气工作接地（接零）、通信及计算机系统接地（也叫直流接地，在数字逻辑系统中叫逻辑接地）等。

各通信系统和交流电源系统的接地是为了获得一个零电位点。

如果各系统分别接地，当发生雷击的时候各系统的接地点的电阻可能相差很大，图a中的1、2、3三个接地网之间瞬间电位差很大，假设其中“1”为交流电源接地，“2”为计算机逻辑接地，“3”为机壳安全保护接地，又假设雷电冲击波从其中一条路“1”即交流电源送进来，由于雷电的瞬间电压往往是几万伏甚至几十万伏，那么一台电子计算机电路板上分别与电源、通信或外壳相连的各部分就承担各地网之间的高电压而被击穿，对于微机网络来讲，一般是调制解调器和网卡首先被击穿。
