数据中心单独接地和公共接地的探讨

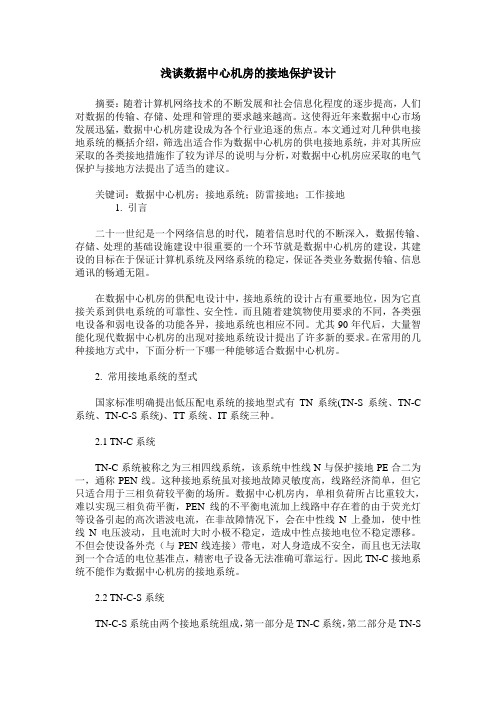

浅谈数据中心机房的接地保护设计摘要：随着计算机网络技术的不断发展和社会信息化程度的逐步提高，人们对数据的传输、存储、处理和管理的要求越来越高。

这使得近年来数据中心市场发展迅猛，数据中心机房建设成为各个行业追逐的焦点。

本文通过对几种供电接地系统的概括介绍，筛选出适合作为数据中心机房的供电接地系统，并对其所应采取的各类接地措施作了较为详尽的说明与分析，对数据中心机房应采取的电气保护与接地方法提出了适当的建议。

关键词：数据中心机房；接地系统；防雷接地；工作接地1. 引言二十一世纪是一个网络信息的时代，随着信息时代的不断深入，数据传输、存储、处理的基础设施建设中很重要的一个环节就是数据中心机房的建设，其建设的目标在于保证计算机系统及网络系统的稳定，保证各类业务数据传输、信息通讯的畅通无阻。

在数据中心机房的供配电设计中，接地系统的设计占有重要地位，因为它直接关系到供电系统的可靠性、安全性。

而且随着建筑物使用要求的不同，各类强电设备和弱电设备的功能各异，接地系统也相应不同。

尤其90年代后，大量智能化现代数据中心机房的出现对接地系统设计提出了许多新的要求。

在常用的几种接地方式中，下面分析一下哪一种能够适合数据中心机房。

2. 常用接地系统的型式国家标准明确提出低压配电系统的接地型式有TN系统(TN-S系统、TN-C 系统、TN-C-S系统)、TT系统、IT系统三种。

2.1 TN-C系统TN-C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称PEN线。

这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。

数据中心机房内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。

不但会使设备外壳（与PEN线连接）带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。

数据机房接地标准随着信息技术的不断发展，数据机房已成为各行业不可或缺的重要组成部分。

为了保证数据机房的稳定运行，机房接地系统是至关重要的环节。

本文将详细介绍数据机房接地系统的标准，包括接地方式、接地材料、接地施工等方面的要求。

一、接地方式1. 单点接地单点接地是一种将所有接地线汇聚到一个点上的接地方式。

这种接地方式适用于机房内设备数量较少、设备间连接线路较简单的场景。

单点接地能够有效地减少接地线的长度和复杂性，降低对地电阻的影响，提高设备的电磁兼容性。

2. 多点接地多点接地是指将多个设备的接地线连接到同一个接地排上，每个设备都与接地排直接相连。

这种接地方式适用于机房内设备数量较多、设备间连接线路较复杂的场景。

多点接地能够降低接地线的长度和复杂性，提高设备的电磁兼容性。

但是，多点接地需要注意避免地线之间的相互干扰。

二、接地材料1. 铜排铜排是一种常用的接地材料，具有优良的导电性能和耐腐蚀性。

在选择铜排时，应根据设备的接地要求选择合适的规格和长度。

铜排在安装时需要采取防腐措施，如镀锌、喷塑等。

2. 导线导线是连接设备与铜排之间的桥梁，要求具备优良的导电性能和机械强度。

在选择导线时，应根据设备的接地要求选择合适的线径和材质。

导线在安装时需要采取防震、防火、防水等措施。

三、接地施工1. 施工前准备在施工前，需要做好以下准备工作：（1）设计接地图纸，明确设备的接地要求和施工方法；（2）准备施工工具和材料，如电锤、电钻、切割机、扳手、螺丝刀、铜排、导线等；（3）检查接地材料的质量和规格是否符合要求。

2. 施工步骤在施工过程中，需要按照以下步骤进行：（1）根据设计图纸确定接地点的位置和数量，用电锤或电钻在地板或墙壁上打孔；（2）将铜排或导线连接到设备上，注意连接牢固、接触良好；（3）将铜排或导线连接到同一个接地排上，注意连接牢固、接触良好；（4）检查接地系统是否连接良好，测试设备的接地电阻值是否符合要求。

四、注意事项1. 在施工过程中，应注意保护好设备的接口和连接线路，避免损坏或污染；2. 在安装铜排或导线时，应注意连接牢固、接触良好，避免出现松动或接触不良的情况；3. 在测试设备的接地电阻值时，应注意测试方法正确、仪器准确可靠；4. 在使用过程中，应注意定期检查和维护接地系统，及时发现并解决潜在问题。

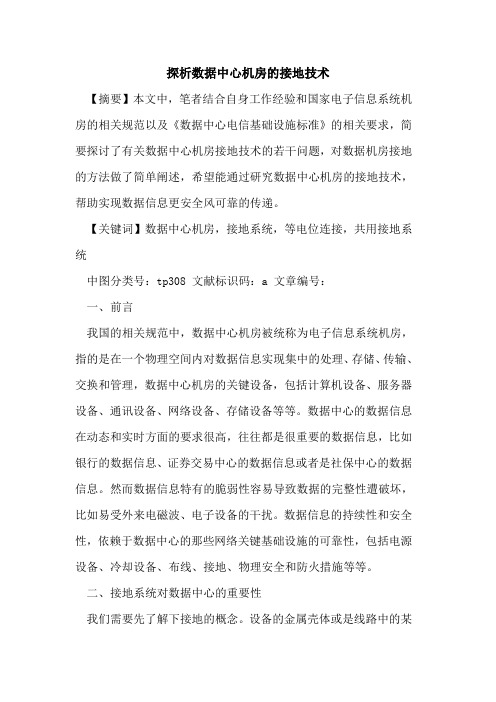

探析数据中心机房的接地技术【摘要】本文中，笔者结合自身工作经验和国家电子信息系统机房的相关规范以及《数据中心电信基础设施标准》的相关要求，简要探讨了有关数据中心机房接地技术的若干问题，对数据机房接地的方法做了简单阐述，希望能通过研究数据中心机房的接地技术，帮助实现数据信息更安全风可靠的传递。

【关键词】数据中心机房，接地系统，等电位连接，共用接地系统中图分类号：tp308 文献标识码：a 文章编号：一、前言我国的相关规范中，数据中心机房被统称为电子信息系统机房，指的是在一个物理空间内对数据信息实现集中的处理、存储、传输、交换和管理，数据中心机房的关键设备，包括计算机设备、服务器设备、通讯设备、网络设备、存储设备等等。

数据中心的数据信息在动态和实时方面的要求很高，往往都是很重要的数据信息，比如银行的数据信息、证券交易中心的数据信息或者是社保中心的数据信息。

然而数据信息特有的脆弱性容易导致数据的完整性遭破坏，比如易受外来电磁波、电子设备的干扰。

数据信息的持续性和安全性，依赖于数据中心的那些网络关键基础设施的可靠性，包括电源设备、冷却设备、布线、接地、物理安全和防火措施等等。

二、接地系统对数据中心的重要性我们需要先了解下接地的概念。

设备的金属壳体或是线路中的某一点，通过导体和大地相连，会有电气通路的形成，这种现象就是接地。

它使得电流很容易就流入大地。

而接地系统，则是针对此种现象特意为人员和设备提供防电保护的一种有效系统。

只有采用正确的接地，才可以帮助电子信息网络系统信号正常地工作，才可以确保系统稳定可靠的运行，并能够同时为系统的电磁兼容功能提供有效的保护作用，让网络和其它信息系统间的相互干扰大幅度减少。

接地系统如果没有设置可靠，那么雷电和电磁脉冲或是内部操作等产生的过电压，将会产生电子干扰，影响各种用于处理、存储、传输、交换数据的电子设备，这样将会导致错误的数据信号甚至是数据丢失，数据信息的持续性和安全性就得不到保障，从而影响到网络的整体可靠性和总效率。

独立接地是指对需接地的系统分别建立独立接地网，且各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是在电磁环境特别恶劣的情况下。

缺点是独立接地的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易击穿而损坏。

相对于共同接地方式，采用独立接地的计算机网络系统遭遇雷击的几率要高得多，同时，独立接地对设计施工都带来一定的困难。

共用接地是把所需接地的各系统连接到一个地网上，使其成为电气相通的统一接地网。

共用接地又有单点接地和多点接地两种方式。

多点接地是指将通信与计算机系统中各设备接地线从不同地方分别连接到接地平面或接地母线上，而单点接地是将通信与计算机系统中各设备接地线连接到接地母线的同一点或同一平面上。

多点接地优点是以最短的连线接至地网，使其串联阻抗减至最小，从而有效抑制因电容效应而产生的干扰。

单点接地方式，能消除公共阻抗耦合和低频接地环路引起的干扰，适用于1MHz以下频率的干扰。

1、独立接地网存在什么问题？2、它为什么会被共用接地网取代？接地是避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。

因此，没有合理饿良好的接地装置是不可能可*的避雷的。

现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置；如避雷接地、电气安全接地、交流电源工作接地、通信及计算机系统接地（也叫直流接地，在数字逻辑系统中叫逻辑接地）等。

各通信系统和交流电源系统的接地是为了获得一个零电位点。

如果各系统分别接地，当发生雷击的时候各系统的接地点的电位可能相差很大，图a中的1、2、3三个接地网之间瞬间电位差大，假设其中‘1’为交流电源工作接地，‘2’为计算机逻辑接地，‘3’为机壳安全保护接地，又假设雷电冲击波从其中一条路‘1’即交流电源送进来，由于雷电的瞬时电压往往是几万V乃至几十万V，那么在同一台电子计算机电路板上分别与电源、通信或和外壳相连的各部分就承担各地网之间的高电压而被击穿，对于微机网络来讲，一般是调制解调器和网卡首先被击穿。

数据中心三种接地方式的论述数据中心（Data Center）是现代信息技术应用的核心基础设施，负责存储、处理和传输大量的数据。

为了确保数据中心的稳定运行和安全可靠，其中一个关键因素就是接地系统的设计和实施。

数据中心的接地方式主要包括电源接地系统、设备接地系统和防静电接地系统。

接下来，我们将分别对这三种接地方式进行论述。

电源接地系统：电源接地系统是数据中心接地系统的核心，其作用是为电气设备提供较低的接地电位，保护设备免受电气干扰和过电压的影响。

电源接地系统通常采用单一点接地方式，即将所有电气设备的接地点通过金属导线连接到一个接地极（如大地），形成一个闭合的回路。

这种接地方式可以确保设备之间的电位一致，减少设备之间的电流流动，从而保护设备免受电击的危险。

设备接地系统：设备接地系统是将数据中心内各个设备的金属外壳（如服务器、交换机等）通过导线连接到一个接地电极的系统。

设备接地系统主要起到两个作用：首先，它可以减少设备之间的电位差，防止设备之间的电流流动，从而保护设备免受电击的危险；其次，它可以将设备表面的静电导入地面，防止静电积聚，避免因静电放电引起的设备故障。

设备接地系统通常采用星形接地方式，即将每个设备的接地导线分别连接到一个共同的接地块（如接地母线），再将接地母线与接地极（如大地）连接起来。

防静电接地系统：防静电接地系统是为了防止静电引起的设备故障而设计的。

在数据中心中，人员和设备之间的静电积聚是常见的现象，特别是在干燥的环境下更加明显。

静电的积聚会导致设备故障和数据丢失，因此需要一个防静电接地系统来将静电导入地面。

防静电接地系统通常采用环形接地方式，即将数据中心的地面划分成许多小块，并通过导线将这些小块连接到一个共同的接地母线上，再将接地母线连接到接地极上。

这种接地方式可以将静电平均分散，防止静电积聚，保护设备的安全。

综上所述，在数据中心的接地系统中，电源接地系统、设备接地系统和防静电接地系统是非常重要的。

目录摘要 (3)关键词： (3)前言 (3)第1章机房接地分类 (4)第2章机房接地探讨 (4)2.1防雷接地 (4)2.2电源系统接地 (7)2.3电气保护接地 (8)2.4防静电接地 (9)2.5信息系统接地 (11)2.6电子设备接地 (11)第3章结语 (12)参考文献： (12)数据中心机房接地系统探讨冀XX（广州市XXX有限公司，广东，广州）摘要数据中心机房的接地系统设计是否周密、合理，直接影响到服务器、交换机等机房电子设备的稳定、可靠、安全运行，良好的接地系统是设备免遭浪涌过电压侵害、电磁干扰和其他危害的保障。

关键词：数据中心机房，防雷，接地，等电位联结前言近些年中国的数据中心机房乘着通讯行业、电子商务的春风得到了蓬勃高速发展，数字网络的使用在政府机关办公、个人生活、企业运营等所占的比重越来越大，扮演着越来越重要的角色。

中国制造2025是中国政府实施制造强国战略第一个十年的行动纲领，国家战略目标的实现离不开数字网络，数字网络的发展程度将会起到基础性的决定作用。

古语言：书籍是人类进步的阶梯，而现在我们完全可以说：网络是人类发展的阶梯。

有网络就有数据，有数据就需要有存储数据的地方，数据的存储就需要数据中心机房。

数据中心机房作为数据网络的基础设施，为保障机房高利用率、低功耗、自动化管理、设备安全、设备长期稳定高效运行等方面，需要考虑衡量方方面面的因素，包括交直流供电系统、冷却系统、环境监控系统、冷热通道系统、消防火灾系统、布线、物理安全、防火措施和接地等。

作为数据中心机房配电系统的从业人员，本文着重探讨现阶段数据中心机房接地系统。

第1章机房接地分类数据中心机房为了避免浪涌过电压侵害、电磁干扰和其他危害，保障设备稳定、可靠、安全运行，必须有良好的接地系统。

机房接地形式有以下几种：1)安全地（保护地）。

利用大地建立统一的参考电位“零电位”或起屏蔽作用，它是为了保证人身及设备安全，把正常运行时不带电的金属外壳（如机壳、面板）等进行接地。
