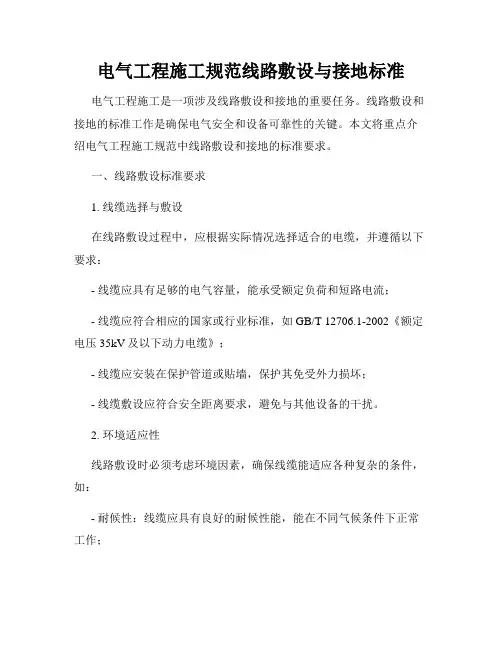

电气工程施工规范线路敷设与接地标准电气工程施工是一项涉及线路敷设和接地的重要任务。
线路敷设和接地的标准工作是确保电气安全和设备可靠性的关键。
本文将重点介绍电气工程施工规范中线路敷设和接地的标准要求。
一、线路敷设标准要求1. 线缆选择与敷设在线路敷设过程中，应根据实际情况选择适合的电缆，并遵循以下要求：- 线缆应具有足够的电气容量，能承受额定负荷和短路电流；- 线缆应符合相应的国家或行业标准，如GB/T 12706.1-2002《额定电压35kV及以下动力电缆》；- 线缆应安装在保护管道或贴墙，保护其免受外力损坏；- 线缆敷设应符合安全距离要求，避免与其他设备的干扰。
2. 环境适应性线路敷设时必须考虑环境因素，确保线缆能适应各种复杂的条件，如：- 耐候性：线缆应具有良好的耐候性能，能在不同气候条件下正常工作；- 防腐保护：对于暴露在潮湿、腐蚀环境中的线缆，应采取防腐保护措施，如沉入土壤或使用防腐涂层。
3. 安全标志和标识为了确保安全，必须正确标志和标识线路敷设过程中的各个环节，如：- 标注电压等级和线缆类型等重要信息；- 标识线缆起点和终点，便于维修和定位故障。
二、接地标准要求1. 接地装置选择在电气工程施工中，接地装置是保证电气设备安全运行的重要部分。
根据不同的要求，接地装置应选择合适的类型，如：- 构造接地：适用于低电阻要求的场所，如配电站；- 独立接地：适用于对共用接地系统的电气设备的要求不一致的场所；- 阻抗接地：适用于对电流干扰要求较高的场所。
2. 接地电阻要求为了确保接地系统的可靠性和安全性，接地电阻应满足以下要求：- 系统接地电阻应符合国家规定，如《电气自动化设备安装工程验收规范》GB 50254；- 不同类型的场所，如住宅区、工业区应有不同的接地电阻标准；- 接地电阻的测量应使用合适的测试方法和工具，如使用万用表、接地测试仪等。
3. 接地设施维护接地设施的维护是确保其正常运行和减少事故发生的关键。
本标准规定了交流标称电压 500kV 及以下发电、变电、送电和配电电气装置(含附属直流电气装置，并简称为 A 类电气装置)以及建造物电气装置(简称 B 类电气装置)的接地要求和方法。
本标准采用下列名词术语。
2.1 接地 Grounded将电力系统或者建造物中电气装置、设施的某些导电部份，经接地线连接至接地极。
2.2 工作接地 Working ground、系统接地 System ground在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或者经其他装置接地等)。
2.3 保护接地 Protective ground电气装置的金属外壳、配电装置的构架和路线杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
2.4 雷电保护接地 Lightning protective ground为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。
2.5 防静电接地 Static protective ground为防止静电对易燃油、天然气贮罐和管道等的危（wei）险作用而设的接地。
2.6 接地极 Grounding electrode埋入地中并直接与大地接触的金属导体，称为接地极。
兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。
2.7 接地线 Grounding conductor电气装置、设施的接地端子与接地极连接用的金属导电部份。
2.8 接地装置 Grounding connection接地线和接地极的总和。
2.9 接地网 Grounding grid由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置。
2.10 集中接地装置 Concentrated grounding connection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，普通敷设 3~5 根垂直接地极。
电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
电气设备电气接地的规范要求电气设备电气接地是保障电气安全的重要环节，其规范要求有助于防范电气事故的发生。
本文将介绍电气接地的规范要求，包括接地的目的和原则、接地电阻的要求、接地装置的选择与布置，以及接地系统的监测和维护等方面。
一、接地的目的和原则电气设备的接地是为了确保人身、财产的安全，以及设备正常运行。
接地的基本原则是：保护人身安全，预防触电和电击；保护设备，减少设备故障和损失；保证电气信号的传输质量，防止信号干扰。
二、接地电阻的要求接地电阻是衡量接地系统质量的重要指标，其大小决定着带电设备的漏电流大小。
一般要求接地电阻不大于4欧姆，对于特定的场所，如有易燃易爆危险的场所，要求接地电阻更低，一般为1欧姆以下。
为达到规范要求，接地电阻的降低可以通过增加接地体的数量和面积，提高接地体与土壤的接触性能等措施来实现。
三、接地装置的选择与布置选择和布置接地装置应根据实际情况和规范要求进行。
一般来说，接地装置应选用耐腐蚀、导电性能良好的材料，如铜、铝等，以确保接地的可靠性。
接地装置的布置应符合以下原则：接地装置与带电设备间的距离要足够近，不得超过规定的限值；接地装置应保持良好的接地状态，不得被其他物体遮挡或削弱接地效果；接地装置的排列方式应有利于便于维护和检修。
四、接地系统的监测和维护接地系统的监测和维护对于确保接地装置的正常运行和有效性至关重要。
监测应定期进行，包括接地电阻的测量和接地装置的外观和连接的检查，以发现潜在的问题并及时解决。
维护包括接地装置的清洁、防腐蚀处理以及接地电阻的定期检测和处理。
对于已经出现问题的接地装置，应及时进行修复或更换，确保接地系统的完好性和可靠性。
总结：电气设备的电气接地在保障电气安全方面起着重要的作用。
遵循规范要求，确保接地电阻符合要求，选择合适的接地装置并正确布置，同时进行监测和维护，可以有效地预防电气事故的发生，保护人身和设备的安全。
电气接地规范要求是电气工程中必不可少的一部分，经过科学设计和合理实施，可提高电气设备的安全性和可靠性，对于电气系统的正常运行具有重要的意义。

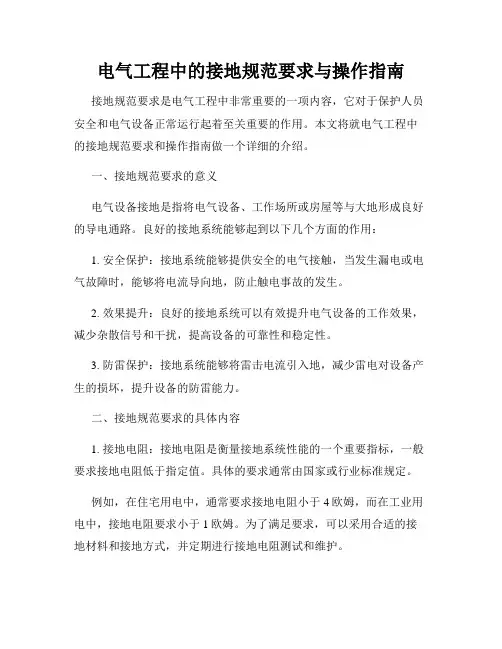

电气工程中的接地规范要求与操作指南接地规范要求是电气工程中非常重要的一项内容，它对于保护人员安全和电气设备正常运行起着至关重要的作用。
本文将就电气工程中的接地规范要求和操作指南做一个详细的介绍。
一、接地规范要求的意义电气设备接地是指将电气设备、工作场所或房屋等与大地形成良好的导电通路。
良好的接地系统能够起到以下几个方面的作用：1. 安全保护：接地系统能够提供安全的电气接触，当发生漏电或电气故障时，能够将电流导向地，防止触电事故的发生。
2. 效果提升：良好的接地系统可以有效提升电气设备的工作效果，减少杂散信号和干扰，提高设备的可靠性和稳定性。
3. 防雷保护：接地系统能够将雷击电流引入地，减少雷电对设备产生的损坏，提升设备的防雷能力。
二、接地规范要求的具体内容1. 接地电阻：接地电阻是衡量接地系统性能的一个重要指标，一般要求接地电阻低于指定值。
具体的要求通常由国家或行业标准规定。
例如，在住宅用电中，通常要求接地电阻小于4欧姆，而在工业用电中，接地电阻要求小于1欧姆。
为了满足要求，可以采用合适的接地材料和接地方式，并定期进行接地电阻测试和维护。
2. 接地材料：接地材料一般选择导电性能好的金属，如铜或铝。
在选择接地材料时，要考虑其导电性能、耐腐蚀性和机械强度等因素，确保接地系统的可靠性和稳定性。
3. 接地方式：接地方式一般分为自然接地和人工接地两种。
自然接地是通过电气设备的导体与地之间的接触实现接地，而人工接地是通过专门设置接地装置实现接地。
在选择接地方式时，需要考虑工程的具体情况，合理选择合适的接地方式，以确保接地系统能够正常运行和满足安全要求。
三、电气工程中的接地操作指南1. 设计阶段：在电气工程的设计阶段，需要综合考虑设备的用途、工作环境和电气负荷等因素，合理设计接地系统的结构和参数。
2. 施工阶段：在电气工程的施工阶段，需要根据设计要求和规范要求，选择合适的接地材料和接地方式，并严格按照规范操作进行施工。
电气设备工程中的电力系统接地规范要求在电气设备工程中，电力系统的接地是一项重要的安全措施。
电力系统接地规范要求涉及接地电阻、接地方式、接地电流等方面，旨在保障人身安全、设备正常运行以及防止雷击等电力故障。
本文将针对电气设备工程中的电力系统接地规范要求展开讨论。
1. 接地电阻的要求电力系统的接地电阻是衡量接地质量的重要指标。
根据相关规范要求，电气设备工程中的电力系统的接地电阻应当满足以下条件：(1) 对于低压供电系统，接地电阻应不大于4欧姆。
(2) 对于中压供电系统，接地电阻应不大于1欧姆。
(3) 对于高压供电系统，接地电阻应不大于0.5欧姆。
(4) 接地电阻的测量应采用正规的测量方法，确保结果准确可靠。
2. 接地方式的要求电力系统的接地方式有单点接地、多点接地和直接接地等多种形式。
根据电气设备工程的接地规范要求，接地方式应符合以下要求：(1) 单点接地方式适用于低压供电系统，应采用可靠的接地装置，并确保接地电阻符合要求。
(2) 多点接地方式适用于中压供电系统和高压供电系统，应采用足够数量的接地点，并合理布置接地电极，确保电流分布均匀。
(3) 直接接地方式适用于带有设备金属壳体等特殊电气设备，应采用可靠的接地装置，并确保接地电阻符合要求。
3. 接地电流的要求电力系统的接地电流是指短路时，电流通过接地装置进入地下的电流。
为了保障人身安全和设备的正常运行，电气设备工程中对接地电流也有一定的规范要求：(1) 在正常工作状态下，接地电流应满足防触电安全的要求，不得大于一定数值。
(2) 在故障状态下，接地电流应满足保护装置的动作要求，确保电力系统能够快速切除故障。
4. 其他规范要求除了上述重要的接地规范要求之外，电气设备工程中的电力系统接地还需要满足其他一些规范要求，如：(1) 接地装置应采用防腐材料进行保护，确保长期使用的可靠性。
(2) 接地装置的接地电阻应定期检测，并进行记录和报告。
(3) 在建筑物等特殊场所，需要进行特殊接地设计，并符合相关的规范要求。
电气接地规范与接地的各项参数电气接地的规范和参数是电气工程中一个非常重要的概念，电气接地的正确与否关系到人们的生命安全和财产安全。
那么，接下来我们来详细了解一下电气接地规范和接地的各项参数。
一、电气接地规范电气接地规范主要是由国家和地方出台的一些标准和规定，它们主要的作用是确保电气设备运行的安全，防止由于电气接地引起的安全事故发生。
一些常见的电气接地规范包括：1.《电气装置的接地》（GB 50169-2005）：该规范主要是针对电气装置的设计、施工、验收和运行中的接地问题，对电气接地的各项参数进行了规范，具有指导性和参考性。
2.《工业企业电气设计规范》（DB11/T 964-2018）：该规范主要是对工业企业电气设计中的接地问题进行了详细的规范，规定了接地电阻、接地方式、接地设备的选择和安装等方面的问题。
3.《高压电气设备安全操作规程》（DL/T 5155-2019）：该规程是针对高压电气设备的操作和维护中的接地问题进行规范的，主要是强调对高压电气设备的保护和安全运行。
二、电气接地的各项参数在进行电气接地时，需要关注的参数比较多，下面我们来介绍一下这些参数。
1.接地电阻接地电阻是电气接地中最重要的参数之一，它的大小决定了接地系统的质量和安全性。
一般情况下，电气接地电阻的大小应该控制在4欧以下，对于高压电气设备则应控制在2欧以下。
2.接地方式接地方式是指接地体与大地形成的接缝方式，常见的接地方式有单点接地、多点接地、均压接地、等电位接地等。
在进行电气接地时，应根据实际需要进行选择，并尽量避免接地体与其他人为设备等形成回路。
3.接地装置的选择和安装接地装置是指用于连接接地体和电气设备的装置，选择和安装应根据实际需要和设计要求进行，保证接地的可靠性和安全性。
总之，电气接地的规范和参数是电气工程中的核心概念，我们需要严格遵守规范和注意各项参数的问题，从而提高电气设备运行的安全性和可靠性，确保人们的生命安全和财产安全。

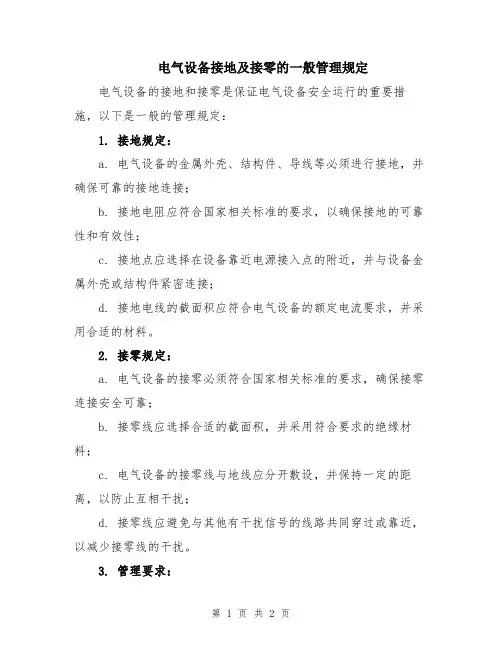

电气设备接地及接零的一般管理规定电气设备的接地和接零是保证电气设备安全运行的重要措施，以下是一般的管理规定：
1. 接地规定：
a. 电气设备的金属外壳、结构件、导线等必须进行接地，并确保可靠的接地连接；
b. 接地电阻应符合国家相关标准的要求，以确保接地的可靠性和有效性；
c. 接地点应选择在设备靠近电源接入点的附近，并与设备金属外壳或结构件紧密连接；
d. 接地电线的截面积应符合电气设备的额定电流要求，并采用合适的材料。
2. 接零规定：
a. 电气设备的接零必须符合国家相关标准的要求，确保接零连接安全可靠；
b. 接零线应选择合适的截面积，并采用符合要求的绝缘材料；
c. 电气设备的接零线与地线应分开敷设，并保持一定的距离，以防止互相干扰；
d. 接零线应避免与其他有干扰信号的线路共同穿过或靠近，以减少接零线的干扰。
3. 管理要求：
a. 电气设备的接地和接零的管理工作应由专门的电气工程师或技术人员负责，并严格遵循相关技术规范和标准；
b. 定期对电气设备的接地和接零进行检查和测试，确保其正常运行；
c. 对于接地电阻超过规定值或接零线出现问题的设备，应及时修复或更换；
d. 在电气设备安装、维修、改造等过程中，必须遵循接地和接零的管理规定，以保证操作安全。
总之，电气设备的接地和接零管理规定是为了保证电气设备的安全运行，减少电气事故发生的风险，应严格执行并定期检查和维护。
同时，工作人员应接受相应的培训和考核，提高其对电气设备接地和接零管理的专业能力。

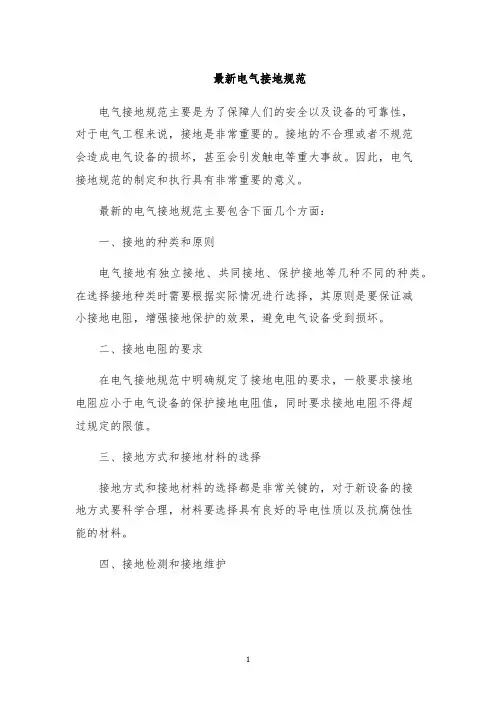

最新电气接地规范
电气接地规范主要是为了保障人们的安全以及设备的可靠性，
对于电气工程来说，接地是非常重要的。
接地的不合理或者不规范
会造成电气设备的损坏，甚至会引发触电等重大事故。
因此，电气
接地规范的制定和执行具有非常重要的意义。
最新的电气接地规范主要包含下面几个方面：
一、接地的种类和原则
电气接地有独立接地、共同接地、保护接地等几种不同的种类。
在选择接地种类时需要根据实际情况进行选择，其原则是要保证减
小接地电阻，增强接地保护的效果，避免电气设备受到损坏。
二、接地电阻的要求
在电气接地规范中明确规定了接地电阻的要求，一般要求接地
电阻应小于电气设备的保护接地电阻值，同时要求接地电阻不得超
过规定的限值。
三、接地方式和接地材料的选择
接地方式和接地材料的选择都是非常关键的，对于新设备的接
地方式要科学合理，材料要选择具有良好的导电性质以及抗腐蚀性
能的材料。
四、接地检测和接地维护
在电气接地规范中，还明确了接地检测和接地维护的要求，对接地设施进行定期检测和维护，对于损坏的接地设施要及时进行修复，以保证电气设备的安全运行。
最新的电气接地规范为电气工程的安全运行提供了重要的标准和规范，能够有效保障电气设备和人员的安全。
在电气工程中，必须要严格遵守这些规范，并加强对电气接地的研究，以提高电气接地设施的可靠性和安全性。

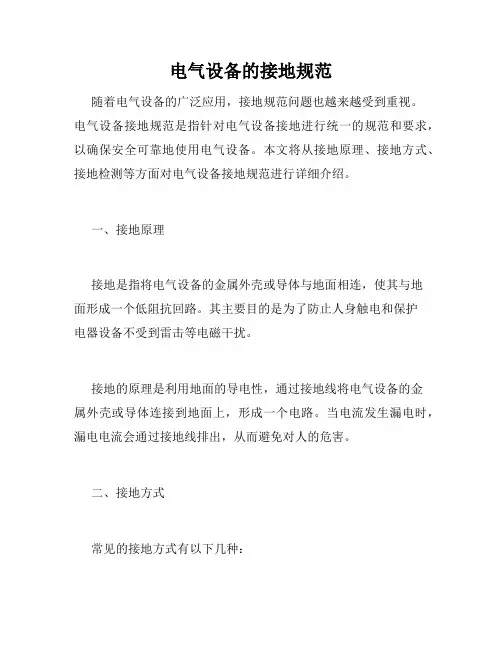

电气设备的接地规范随着电气设备的广泛应用，接地规范问题也越来越受到重视。
电气设备接地规范是指针对电气设备接地进行统一的规范和要求，以确保安全可靠地使用电气设备。
本文将从接地原理、接地方式、接地检测等方面对电气设备接地规范进行详细介绍。
一、接地原理接地是指将电气设备的金属外壳或导体与地面相连，使其与地面形成一个低阻抗回路。
其主要目的是为了防止人身触电和保护电器设备不受到雷击等电磁干扰。
接地的原理是利用地面的导电性，通过接地线将电气设备的金属外壳或导体连接到地面上，形成一个电路。
当电流发生漏电时，漏电电流会通过接地线排出，从而避免对人的危害。
二、接地方式常见的接地方式有以下几种：1. PE接地：PE接地是指将电气设备的外壳通过接地线连接到地面的集中接地系统上。
这种接地方式广泛用于低压设备和家用电器中，是目前最为普遍的接地方式。
2. TN接地：TN接地是指将电气设备的外壳和导体通过接地线连接到地面的集中接地系统上，同时在电源处加装保护零线。
这种接地方式主要用于中低压设备和建筑物。
3. TT接地：TT接地是指将电气设备的外壳和导体通过接地线连接到独立的地底电极或地网上。
这种接地方式适用于高压设备和特殊场所。
三、接地检测为了确保电气设备的接地符合规范，需要进行接地检测。
接地检测包括接地电阻检测和接地绝缘电阻检测。
1. 接地电阻检测：接地电阻检测是指检测电气设备的接地电阻是否满足规定的要求，以确定接地是否正常。
检测时需要使用专用的万用表或接地电阻测试仪。
2. 接地绝缘电阻检测：接地绝缘电阻检测是指检测电气设备和地面之间的绝缘电阻是否满足规定的要求，以确保电气设备的绝缘是否良好。
检测时需要使用电子绝缘电阻测试仪。
四、总结电气设备接地规范是保障人员安全和电气设备正常运行的基础。
正确选择接地方式、建立良好的接地措施并进行定期检测是确保电气设备接地安全可靠的重要步骤。
因此，在实际使用中，我们应该认真遵守相关要求，确保电气设备能够安全稳定地运行，保障人类的生命和财产安全。

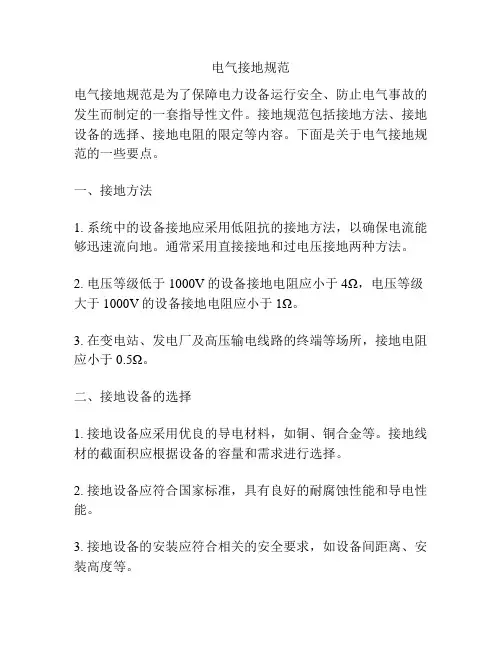

电气接地规范电气接地规范是为了保障电力设备运行安全、防止电气事故的发生而制定的一套指导性文件。
接地规范包括接地方法、接地设备的选择、接地电阻的限定等内容。
下面是关于电气接地规范的一些要点。
一、接地方法1. 系统中的设备接地应采用低阻抗的接地方法，以确保电流能够迅速流向地。
通常采用直接接地和过电压接地两种方法。
2. 电压等级低于1000V的设备接地电阻应小于4Ω，电压等级大于1000V的设备接地电阻应小于1Ω。
3. 在变电站、发电厂及高压输电线路的终端等场所，接地电阻应小于0.5Ω。
二、接地设备的选择1. 接地设备应采用优良的导电材料，如铜、铜合金等。
接地线材的截面积应根据设备的容量和需求进行选择。
2. 接地设备应符合国家标准，具有良好的耐腐蚀性能和导电性能。
3. 接地设备的安装应符合相关的安全要求，如设备间距离、安装高度等。
三、接地电阻的测量和限定1. 接地电阻的测量应使用专用的接地电阻测试仪器，测量前应先排除干扰。
2. 对于使用接地电阻小于限定值的设备，应进行维护保养并及时修复。
3. 对于电压等级较高的设备，应定期进行接地电阻测试并记录，以便发现问题并及时处理。
四、附加规定1.对于特殊场所，如易燃易爆场所、医疗机构等，接地规范要求更加严格，接地电阻应更小。
2. 对于电气设备的维修、拆卸等操作，应先切断电源，确保操作人员的安全。
3. 对于旧有电气设备的接地，应定期检查维护，确保其正常运行。
以上仅为电气接地规范的一些要点，具体的规定可以参考国家相关的标准和规范。
电气接地规范的制定和执行对于保障电力设备运行安全至关重要，只有遵循规范要求，才能有效预防电气事故的发生。
电气装置接地规范电气装置安装工程接地装置施工及验收规范中华人民共和国国家标准GB —92第一章总则第 1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第 1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第 1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第 1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第 1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第 1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分。
均应接地或与PEN 线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
7、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十2、六氟化硫关闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的以下金属部分可不接地或不与PEN 线相接：一、在木质、沥青等不良导电地面的枯燥房间内，交换额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有大概同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
电气接地规范概述在工程设计中，接地系统是保证电气设备安全运行的重要组成部分。
接地系统的设计要遵循国家和地方法规，如《建筑电气设计规范》、《电气安全技术规范》等。
本文档将介绍电气接地系统的规范要求和设计原则，旨在为工程师提供参考和借鉴。
电气接地系统的分类按照功能和用途，电气接地系统分为以下类型：1.保护接地系统：用于保护电气设备和人员不被电击，通常应用于电源和配电系统；2.信号接地系统：用于保证信号传输的可靠性和减小干扰，通常应用于信号线路；3.静电接地系统：用于防止静电累积和产生火花，通常应用于易燃易爆的行业或设备。
电气接地系统的设计原则1.设备接地的原则是“设备接地、人接零、直接接地、可靠接地”；2.接地方式应根据不同电气设备、工作环境和设备的电气要求进行选择；3.电气设备内部应具有完整的接地回路，接地导线截面应符合规定；4.接地系统应具有完整的接地回路，包括接地母线、接地棒、接地网等组成；5.在并居、雷区等特殊地区应采用相应的防雷措施，如建立避雷接地系统。
电气接地系统的规范要求1.接地导线的材质应选用铜材或优质镀锡铜线；2.设备接地点的接头应采用可靠的螺栓连接，并涂上防锈漆或频繁检查防止松脱；3.保护接地系统应设备两层接地回路，主接地网应采用5×30㎜的铜扁线或更厚的圆线；4.信号接地系统应与主接地网相分离，且不能共同接地；5.接地极柱应够高，接地电阻应小于规定值（如低于4欧）；6.避雷接地母线应具有一定的长度和厚度，并采用优质的铜材料。
电气接地系统的使用与维护1.常规巡视：避免破坏、车辆碰撞、接地网变形等现象；2.电气设备的接地体系应在启动设备前进行检测，确保其安全性；3.接地装置制造的标志和安装情况应记录到设备接地台帐上；4.每年应该对电气接地系统进行一次检查和测试，以保证其正确性和完整性。
总结电气接地系统是保证电气设备安全运行的重要组成部分。
在设计和使用过程中，我们应该遵循规范要求和设计原则，完善接地系统的设计和使用，保证电气设备的安全运行。
建筑物电气设备接地规范要求与测试建筑物电气设备接地是指将电气设备与大地之间建立良好的连接，以确保人身安全和设备正常运行。
合理的接地设计和测试可以有效地避免电气事故的发生，提高电气设备的可靠性和稳定性。
本文将介绍建筑物电气设备接地的规范要求和测试方法。
一、接地规范要求1. 建筑物电气设备接地系统的设计应符合国家和地方的相关规范要求。
主要参考文件有《建筑物电气设计规范》、《建筑物电气工程施工及验收规范》等。
2. 接地系统应能够满足电流回路的要求，确保电气设备的运行可靠性。
接地电阻应符合规范规定的要求，一般要求接地电阻不大于4欧姆。
3. 接地体的选择和敷设应符合规范要求。
接地体可以选择金属桩、金属排、埋地导体等形式，且要求接地电阻均匀分布、敷设规整，保证接地系统的一致性。
4. 建筑物电气设备的接地应与建筑物的钢筋混凝土结构接地相互衔接，确保建筑物整体的接地效果。
5. 接地系统应考虑到建筑物周围的环境因素，避免水文条件和土壤电阻率过高带来的接地效果不佳的问题。
在土壤电阻率高的区域，可以采取增加接地体长度或者增加接地桩的数量等方式来改善接地效果。
二、接地测试方法1. 接地电阻测试接地电阻测试是评估接地系统良好性能的重要手段。
测试时，我们可以使用万用表、地阻测试仪等设备进行测量。
测试时需注意以下步骤：（1）断开接地电阻与其他设备的连接，保证测试的准确性。
（2）在测试点处钻孔并埋设电极，测试电极应与接地体保持良好接触。
（3）使用测试设备进行接地电阻的测量，记录下测试结果。
（4）根据测试结果，评估接地系统的良好性能，如需改进，可以采取相应的措施。
2. 接地回流电阻测试接地回流电阻测试是评估接地系统是否存在接地电流过大的问题的一种方法。
测试时，我们可以使用电流表和测试电阻器等设备进行测量。
测试时需注意以下步骤：（1）断开接地电阻与其他设备的连接，保证测试的准确性。
（2）在测试点处接入测试回路，使用电流表测量接地回流电流。
电气设备接地标准要求
标准接地电阻规范要求：
1、独立的防雷保护接地电阻应小于等于10欧；
2、独立的安全保护接地电阻应小于等于4欧；
3、独立的交流工作接地电阻应小于等于4欧；
4、独立的直流工作接地电阻应小于等于4欧；
5、防静电接地电阻一般要求小于等于100欧
6、共用接地体(联合接地)应不大于接地电阻1欧。
电气设备接地属于安全接地，如果是独立设备，应该不大于4Ω，如果是公共接地应不大于1Ω。
1.应当接地的部分
① 电机、变压器、开关设备、照明器具、移动式电气设备、电动工具的金属外壳或构架。
② 电气传动装置。
③ 电动互感器和电流互感器的二次线圈（继电保护另有要求时除外）。
④ 室内外配电装置、控制台等金属构件以及靠近带电部位的金属遮栏和金属门。
⑤ 电缆终端盒外壳、电缆金属外皮和金属支架。
⑥ 安装在配电线路杆塔上的电气设备，如避雷器、保护间隙、熔断器、电容器等金属外壳和钢筋混凝土杆塔等。
2.不需接地的部分
① 在不良导电地面（木质、沥青等）的干燥房间内，当交流电压为380V 及以下和直流额定电压400V 及以下时，电气设备金属外壳不需接地。
但当维护人员因某种原因同时可触及到其他电气设备中已接地的其他物体时，则应当接地。
② 在干燥地方，当交流额定电压为 36V 及以下和直流额定电压为110V 及以下时，电气设备外壳不需接地，但遇有爆炸性危险的除外。
③ 电压为 220V 及以下的蓄电池室内的金属框架。
④ 如电气设备与机床的机座间能可靠地接地，可只将机床的机座接地。
⑤ 在已接地的金属构架上和配电装置上可以拆下的电器。
电气设备工程中的接地规范要求接地在电气设备工程中扮演着非常重要的角色，它能够确保电气设备的安全运行，并有效地防止电气故障产生的电击和火灾风险。
为了保证接地的可靠性和合规性，国际上普遍制定了一系列接地规范要求。
本文将介绍电气设备工程中的接地规范要求，并进一步讨论其实施过程及技术要点。
一、接地规范要求的重要性在电气设备工程中，接地的规范要求至关重要。
首先，良好的接地系统能够提供对设备的可靠保护，防止电气故障引起的电压过高和电流过大，从而降低人员和设备的安全风险。
其次，合规的接地系统也能够减小电磁干扰，确保设备的正常运行和数据传输。
因此，电气设备工程中必须严格按照接地规范要求进行设计、施工和维护。
二、接地规范要求的实施过程1. 接地系统的布置根据规范要求，接地系统需要合理布置，以确保接地电阻的稳定性和均匀性。
一般情况下，接地系统应该与电气设备的负荷中心相连，并考虑到设备布置的合理性以及场地的特殊要求。
布置接地系统时还需注意减少与其他金属结构的接触，以避免地电流的影响和干扰。
2. 接地电阻的要求接地电阻是评估接地系统有效性的一个重要指标。
根据规范要求，接地电阻的值应该符合设备工程所在地的地质条件和环境要求。
通常情况下，接地电阻应该控制在一定范围内，以保证接地系统的可靠性和安全性。
为了降低接地电阻的值，可以采用增加地网面积、提高电极深度等方式。
3. 接地材料的选择根据接地规范要求，接地材料的选择也十分重要。
接地电极通常采用铜材料，其导电性能好且抗腐蚀性能强。
对于接地电极的安装方式，应根据规范要求进行选择，例如埋地电极、桩式电极等。
同时，还需要注意与接地电极连接的导线及其连接方式，确保其接触良好，避免接地电阻增加。
4. 接地系统的维护接地系统的维护也是合规要求的一部分。
规范要求定期检查接地系统的状态，并进行必要的维护和保养。
例如，检查接地电极的连接是否紧固，表面是否受损等。
如果发现接地电阻增加或其他异常情况，应及时采取措施进行修复或更换。
用电设施接地安全技术规范
电气设施的接地安全技术规范是为了保障人身安全和设备的正常运行，防止电气设备产生漏电等危险。
下面是一些常见的用电设施接地的安全技术规范：
1. 地线选择：地线应选用导电性能良好的铜线或铜带，并与设备的接地点电缆焊接牢固。
2. 接地电阻：设备的电气接地电阻应符合规范要求，通常要求小于10Ω。
3. 接地导体的布置：接地导体应尽量接近设备，避免过长的接地线路。
并与设备接地点连接牢固，采用可靠的接地方式，如焊接、螺栓连接等。
4. 接地极的选择：根据实际情况选择适当的接地极，可以采用垂直接地极、水平接地极或混凝土接地极等。
5. 接地系统的引出线：接地系统的引出线应选用可靠的线缆，并与设备的接地点连接牢固，保证良好的接地效果。
6. 接地装置的保护：接地装置的接地线、连接点及接地极等应进行绝缘和防护，以防止接地系统受到电气故障或外界因素的干扰。
7. 接地系统的巡视检查：定期对接地系统进行巡视检查，确保接地装置的完好，并及时处理接地系统的故障和缺陷。
以上是一些常见的用电设施接地安全技术规范，具体规范要根据不同的电气设备和使用环境进行具体制定。
对于一些特殊行业或特殊设备，还有专门的技术规范和标准。
电气接地有哪些规范要求接地规范1 、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2 、规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2006 《电气装置安装工程接地装置施工及验收柜范》3 、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
4 、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
（8）标准接地电阻规范要求见下表5 、接地的作用分有保护接地、工作接地、防静电接地三类（1）电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全，避免发生人体触电事故，将电气设备的金属外壳与接地装置联接的方式保护接地，当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。
（2）为了保证电气设备在正常和事故情况下可靠的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是工作接地。
为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
（3）防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地称为防静电接地。
6，电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分（1）电气设备和接地线的接触电阻。
（2）接地线本身的电阻。
（3）接地体本身的电阻。
（4）接地体和大地的接触电阻。
（5）大地的电阻。
7 ，不同的电气设备对接地电阻有不同的要求（1）大接地短路电流系统R≤0.5欧；（2）容量在100kVA以上的变压器或发电机R≤4欧；（3）阀型避雷器R≤5欧；（4）独立避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、高低压设备共用的接地均R≤10欧；（5）低压线路金属杆、水泥杆及烟囱的接地R≤30欧。
8 、装设接地装置的要求（1）接地线一般用40mm×4mm的镀锌扁钢。
（2）接地体用镀锌钢管或角钢。
钢管直径为50mm，管壁厚不小于3.5mm，长度2～3m。
角钢以50mm×50mm ×5mm为宜。
（3）接地体的顶端距地面0.5～0.8m，以避开冻土层，钢管或角钢的根数视接地体周围的土壤电阻率而定，一般不少于两根，每根的间距为3～5m（4）接地体距建筑物的距离在1.5m以上，与独立的避雷针接地体的距离大于3m。
（5）接地线与接地体的联接应使用搭接焊。
9 、降低土壤电阻率的方法（1）在接地装置安装前应了解接地体周围土壤的电阻率，如过高则采取必要措施，确保接地电阻值合格。
（2）改变接地体周围的土壤结构在接地体周围的土壤2～3m范围内，掺入不容于水的、有良好吸水性的物质，如木炭、焦碳煤渣或矿渣等，该法可使土壤电阻率降低到原来的15～110。
（3）用食盐、木炭降低土壤电阻率用食盐、木炭分层夯实。
木炭和细掺匀为一层，约10～15cm厚，再铺2～3cm的食盐，共5～8层。
铺好后打入接地体。
此法可使电阻率降至原来的13～15。
但食盐日久会随流水流失，一般超过两年就要补充一次。
（4）用长效化学降阻剂用长效化学降阻剂方法可使土壤电阻率降至原来的40%。
电气设备的接地电阻应在每年的春、秋两季雨水较少时各测试一次，确保接地合格。
一般采用专门仪表（如ZC-8接地电阻测试仪）测试，也可采用电流表-电压表法测试。
10 、检查接地的内容有（1）联接螺栓是否松动、锈蚀。
（2）地面以下的接地线、接地体的腐蚀情况，是否脱焊。
（3）地面的接地线有无损伤、断裂、腐蚀等对架空进线的电源线包括零线, 其截面选择应按规定铝线不应小于16 mm2, 铜线不应小于10mm2。
（4）为便于识别各种导线的不同用途, 相线、工作零线与保护线均应以不同颜色加以区别, 以防止相线与零线混用或工作零线与保护零线混用, 为保证各种插座的正确接线提供有利条件，使用三相五线制配电方式。
（5）对用户端电源的自动空气开关或熔断器, 要在其中加装单相漏电保护器。
对年久失修、绝缘老化或负荷增加、截面欠小的用户线路, 应尽快更换, 以消除电气火灾隐患及为漏电保护器正常工作提供条件。
（6）对动力电气系统中三项五线制的设备保护接地线、零线任何情况下不得小于相线的1/2,照明系统中无论三项五线或单项三线制的地线与零线必须与项线相同。
（7）工作接地与保护接地的干线允许合用，但其截面不得小于相线截面的二分之一。
（8）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
（9）380V 配电箱、检修电源箱、照明电源箱接地铜裸线截面应 >4 mm2 ，铝裸线截面应>6 mm2，有绝缘铜线截面应>2.5mm2 ，有绝缘铝线截面应>4mm2。
（10）接地线离地面距离宜为250--300mm 。
（11）工作接地用黄绿相间的条纹涂在表面，保护接地应用黑色涂在表面上，设备中性线宜涂淡蓝色标志。
（12）不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线。
（13）地线焊接时，焊接地线应采用搭接焊，其搭接长度必须符合扁钢为其宽度的2倍(且至少3个棱边焊接)，圆钢为其直径的6倍（且要双面焊接），圆钢与扁铁连接时，搭接焊长度为圆钢的6 倍（且要双面焊接）。
（14）铜、铝线与地排连接必须用固定螺丝压接，不得缠绕连接，采用扁铜软线作接地线时,要求长短适宜，并压接线鼻子与接地螺丝连接。
（15）设备运行期间由运行人员检查电气设备接地线与地网、电气设备连接良好，无断裂等使接地线截面减小的情况，否则按缺陷对待。
（16）设备检修进行验收时，必须检查电气设备接地线状况良好。
（17）设备部应定期进行电气设备接地情况进行检查,发现问题及时通知整改。
（18）电气设备的接地电阻，应按照不超过周期规定或设备大小修时检修监测，发现问题及时分析原因并进行处理。
（19）高压电气设备接地及接地网的接地电阻由设备部按照《电力设备交接和预防性试验规程》进行，低压电气设备接地由设备所辖部门进行。
（20）接地装置的入地短路电流，采用在接地装置内、外短路时，经接地装置流入地中的最大短路电流对称分量最大值，该电流应按5--10 年发展后的系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。
11 、下列设备必须保护接地（1）电流互感器二次线圈。
（2）配电盘、控制盘的外壳。
（3）电动机的外壳。
（4）电缆接头盒的外壳及电缆的金属外皮。
（5）开关及其传动装置的金属底座或外壳。
（6）高压绝缘子及套管的金属底座。
（7）室内外配线的金属管道。
（8）计量电度表接地端。
（9）电器和照明设备的外壳。
（10）屋内外配电装置的金属构架及带电部分的金属遮拦。
12 、电动机接地的有关要求（1）电动机接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或使用扁铜线作为接地线。
（2）外壳上有接地螺丝的电动机，接地线必须与接地螺丝连接。
（3）外壳上无接地螺丝的电动机，要求在电动机外壳适当位置加装接地螺丝与接地线相连接。
（4）与接地的机座之间有可靠电气接触的电动机外壳可不接地，接地线布置应整齐、美观。
13 、配电盘接地的有关要求（1）配电盘接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或使用软铜线作为接地线。
（2）低压配电盘接地线采用裸铜导线时截面不小于6mm2，采用有绝缘外皮的铜线时截面不小于4mm2。
（3）外壳上有接地螺丝的配电盘，接地线必须与接地螺丝连接。
（4）外壳上无接地螺丝的配电盘,要求在配电盘外壳适当位置加装接地螺丝与接地相线连接。
（5）与接地体有可靠电气接触的配电盘外壳可不接地。
14 、接地线的检查测量方法（1）测试前应与被试设备保持足够安全距离，防止误碰带电和旋转部位，且由两人进行。
（2）测试前应选用万用表的电阻档，把表的两个表笔短接，校准表电阻电阻挡档指示为0。
（3）将表笔一端接地线，另一端与设备接地专用端子连接。
（4）当被试设备没有专用接地端时，表笔的另一端应在电气设备的外壳或金属构件进行测量。
（5）接地端必须选择主接地网或与主接地网可靠连接处，并除掉表面氧化物接触良好。
（6）应在表计指示稳定后读取数值，接地电阻值应符合规程规定。
接地的目的和原理首先，我们要知道接地的目的是什么！看下图：仔细观察，我们会发现右图的电池负极线路有接地标识。
这说明，电池负极为零电位，它为全电路定义了电压参考点。
这种接地叫做工作接地，工作接地的目的就是为系统构建零电位点。
这张图中，T是电力变压器的低压侧绕组。
低压绕组的中性线实施了工作接地，注意是接大地。
我们把工作接地后的中性线引出，它就是大名鼎鼎的零线，符号是PEN，定义名称是保护中性线。
