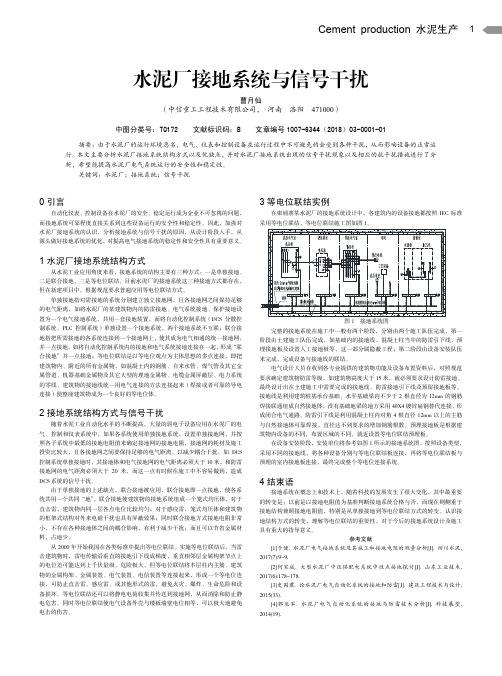

Cement production 水泥生产1水泥厂接地系统与信号干扰曹月仙（中信重工工程技术有限公司，河南洛阳 471000）中图分类号：TQ172 文献标识码：B 文章编号1007-6344（2018）03-0001-01摘要：由于水泥厂的运行环境恶劣，电气、仪表和控制设备在运行过程中不可避免的会受到各种干扰，从而影响设备的正常运行。

本文主要分析水泥厂接地系统结构方式以及优缺点，并对水泥厂接地系统出现的信号干扰现象以及相应的抗干扰措施进行了分析，希望能提高水泥厂电气系统运行的安全性和稳定性。

关键词：水泥厂；接地系统；信号干扰0引言自动化仪表、控制设备在水泥厂的安全、稳定运行成为企业不可忽视的问题，而接地系统可靠程度直接关系到这些设备运行的安全性和稳定性。

因此，加强对水泥厂接地系统的认识，分析接地系统与信号干扰的原因，从设计阶段入手，从源头做好接地系统的优化，对提高电气接地系统的稳定性和安全性具有重要意义。

1水泥厂接地系统结构方式从水泥工业应用角度来看，接地系统的结构主要有三种方式：一是单独接地、二是联合接地、三是等电位联结。

目前水泥厂的接地系统这三种接地方式都存在，但在新建项目中，根据规范要求普遍应用等电位联结方式。

单独接地指对需接地的系统分别建立独立接地网，且各接地网之间保持足够的电气距离，如将水泥厂的某建筑物内的防雷接地、电气系统接地、保护接地设置为一个电气接地系统，共用一套接地装置，而将自动化控制系统（DCS分散控制系统、PLC控制系统）单独设置一个接地系统，两个接地系统不互联；联合接地指把所需接地的各系统连接到一个接地网上，使其成为电气相通的统一接地网，并一点接地。

如将自动化控制系统内的接地和电气系统接地连接在一起，形成“联合接地”并一点接地；等电位联结是以等电位观点为主体思想的多点连接，即把建筑物内、附近的所有金属物，如混凝土内的钢筋、自来水管、煤气管及其它金属管道、机器基础金属物及其它大型的埋地金属物、电缆金属屏蔽层、电力系统的零线、建筑物的接地线统一用电气连接的方法连接起来（焊接或者可靠的导电连接）使整座建筑物成为一个良好的等电位体。

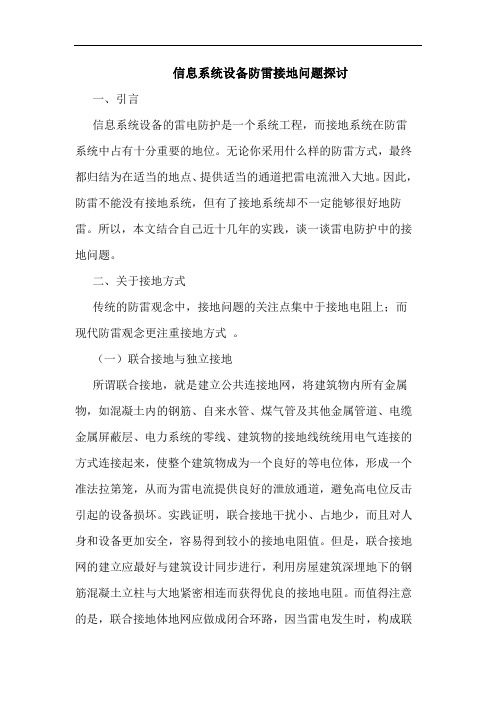

信息系统设备防雷接地问题探讨一、引言信息系统设备的雷电防护是一个系统工程，而接地系统在防雷系统中占有十分重要的地位。

无论你采用什么样的防雷方式，最终都归结为在适当的地点、提供适当的通道把雷电流泄入大地。

因此，防雷不能没有接地系统，但有了接地系统却不一定能够很好地防雷。

所以，本文结合自己近十几年的实践，谈一谈雷电防护中的接地问题。

二、关于接地方式传统的防雷观念中，接地问题的关注点集中于接地电阻上；而现代防雷观念更注重接地方式。

（一）联合接地与独立接地所谓联合接地，就是建立公共连接地网，将建筑物内所有金属物，如混凝土内的钢筋、自来水管、煤气管及其他金属管道、电缆金属屏蔽层、电力系统的零线、建筑物的接地线统统用电气连接的方式连接起来，使整个建筑物成为一个良好的等电位体，形成一个准法拉第笼，从而为雷电流提供良好的泄放通道，避免高电位反击引起的设备损坏。

实践证明，联合接地干扰小、占地少，而且对人身和设备更加安全，容易得到较小的接地电阻值。

但是，联合接地网的建立应最好与建筑设计同步进行，利用房屋建筑深埋地下的钢筋混凝土立柱与大地紧密相连而获得优良的接地电阻。

而值得注意的是，联合接地体地网应做成闭合环路，因当雷电发生时，构成联合接地网的接地线中，将存在时变的电流，从而在缺口处产生很大的电位差，该电位差可高达数千伏，甚至上万伏。

例如：山东某油田大火，造成直接经济损失数千万元，是雷电灾害的典型案例，其起因就是由于油罐内连接不良的金属环造成的（即开口）。

因此，地网回路不闭合，是设备损坏的潜在因素，必须引起足够的重视。

独立接地方式，即各接地系统分别接地。

采用单独接地方式，由于各个系统分别接地，当雷击发生时，各系统的接地点电位可能相差很大，那么设备上分别与不同接地系统相接地部分，将承受各地网之间的高电压而受损，因此，这一方式逐渐被联合接地方式所取代。

iec标准和ttli相关标准均不提倡单独接地，ieee stduoo-1992标准中，明确指出“不建议采用任何一种所谓分开的、独立的、绝缘的、专用的、干净的、静止的、信号的、计算机的、电子的和其它这类不正确的大地接地体为设备接地导体的一个连接点。

一．独立接地独立接地:是指对需接地的系统分别建立独间的接地网，各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是电磁环境特别恶劣的情况下。

缺点是儿立的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易损坏。

相对于共同接地方式，采用独立的计算机网络系统遭遇雷击的几率高行多，同独立接地对设计和施工都带来一定的困难。

二、人工接地体制作安装人工接地体分垂直和水平安装两种。

接地极制作安装，应配合土建工程施工，在基础土方开挖的同时，应挖好接地极沟并将接地极埋设好。

（一）垂直接地体制作垂直接地体，截取长度不小于2.5m的L50×50的角钢、DN50钢管或ø20圆钢，圆钢或钢管端部锯成斜口或锻造成锥形，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体，如下图所示。

垂直接地体制作图接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和，如下图所示，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但一般不应小于接地体的长度。

垂直接地体做法（a）钢管接地体；（b）角钢接地体1—接地体；2—接地线采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。

为了防止将接地钢管或角钢顶端打劈，应按下图，制成保护帽套在接地体的顶部。

使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与土壤间产生缝隙，增加接触电阻影响散流效果。

敷设在腐蚀性较强的场所或土壤电阻率大于100Ω·m的潮湿土壤中接地装置，应适当加大截面或热镀锌。

接地体顶端保护帽（a）钢管接地体用；（b）角钢接地体用ø—钢管内径；B—钢管管壁厚度（二）水平接地体水平接地体多用于环绕建筑四周的联合接地，常用-40mm×40mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。

接地型式的分类（原创实用版）目录1.引言2.接地型式的定义3.接地型式的分类4.常见接地型式的特点及应用5.接地型式的选择6.结语正文【引言】随着科技的发展和人们对电气安全的重视，接地技术在各个领域得到了广泛的应用。

正确的接地能够有效地保护设备和人员安全，避免因电气故障引发的火灾、爆炸等事故。

接地型式是接地技术的一个重要组成部分，本文将对接地型式进行详细的介绍和分类。

【接地型式的定义】接地型式是指电气设备与地之间建立电气连接的方式。

其主要目的是将设备故障时产生的故障电流迅速导入大地，以减小故障对设备及人员的危害。

【接地型式的分类】根据不同的分类标准，接地型式可以分为以下几类：1.按接地方式分类：可分为直接接地、间接接地和混合接地。

（1）直接接地：指设备直接与地表面接触，如直接埋设在地下的接地体。

（2）间接接地：指设备通过接地线与接地体相连。

（3）混合接地：指直接接地与间接接地的结合。

2.按接地电阻分类：可分为低电阻接地、中电阻接地和高电阻接地。

（1）低电阻接地：指接地电阻小于 10 欧姆的接地方式。

（2）中电阻接地：指接地电阻在 10 欧姆至 1000 欧姆之间的接地方式。

（3）高电阻接地：指接地电阻大于 1000 欧姆的接地方式。

3.按接地系统的组成分类：可分为单一接地系统和联合接地系统。

（1）单一接地系统：指仅包含一个接地体的接地系统。

（2）联合接地系统：指由多个接地体组成的接地系统。

【常见接地型式的特点及应用】1.直接接地：适用于对接地电阻要求不高的场合，如一般民用建筑、工业厂房等。

2.间接接地：适用于对接地电阻要求较高的场合，如电力系统、通信系统等。

3.混合接地：适用于复杂环境下的接地，如山区、土壤电阻率不均匀的地区等。

4.低电阻接地：适用于对接地电阻要求较低的场合，如医院、地铁等。

5.中电阻接地：适用于对接地电阻要求较高的场合，如油库、化工厂等。

6.高电阻接地：适用于特殊场合，如防爆场所、特殊设备等。

浅谈防雷接地在智能建筑中的应用摘要：为保证系统、设备安全正常运行，必须采取专门、特殊的措施加以保护，而防雷、接地、抗干扰则是重要必备有效的保护措施之一。

关键词：防雷接地智能建筑系统保护随着经济的发展，中国大量的智能化建筑拔地而起，其中采用了大量的电子设备。

据统计，雷电对电子设备的损坏占设备损坏因素的比例高达26%，防雷过电压已成为具有时代特点的一项迫切要求。

防雷与接地对于智能建筑中的弱电设备的安全运行和数据的可靠传输有着重要的影响，并且是抑制电磁干扰、提高电子设备电磁兼容性的重要手段之一。

从以上关于智能建筑的有关构成中可以看出，智能建筑线缆密布、系统设备繁多、微电子装备复杂，且过电压防护能力薄弱，为保证系统、设备安全正常运行，必须采取专门、特殊的措施加以保护，而防雷、接地、抗干扰则是重要必备有效的保护措施之一。

一、雷击直击雷击--指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等。

由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。

感应雷击（又称二次雷击）--指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧毁微电子设备。

感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的。

另外还有操作过电压，即是指当电流在导体上流动时，会产生磁场储存能量，当负载（特别是电感性大的负载）电器设备开关时，会产生瞬时过电压，操作过电压同感应雷击一样，可以间接损坏微电子设备。

二．外部防雷措施根据国家标准《建筑物防雷设计规范》gb50057-94（2000年版），外部防雷装置包括接闪器、引下线和接地装置。

2.1接闪器：根据建筑物的特点和防雷等级选用避雷网、避雷带或避雷针。

在保护范围以外的突出金属物，如金属设备、金属管道、金属栏杆、广告牌、航空标志灯等，均应与防雷系统相焊接或卡接，构成统一的导电系统。

一．独立接地独立接地:是指对需接地的系统分别建立独间的接地网，各接地网之间要有足够的距离，其优点在于各接地系统之间不会产生干扰，这对于通讯系统来说非常重要，特别是电磁环境特别恶劣的情况下。

缺点是儿立的计算机通讯系统，在雷电瞬时电压很高时，各接地系统点的电位可能相差很大，其设备元件容易损坏。

相对于共同接地方式，采用独立的计算机网络系统遭遇雷击的几率高行多，同独立接地对设计和施工都带来一定的困难。

二、人工接地体制作安装人工接地体分垂直和水平安装两种。

接地极制作安装，应配合土建工程施工，在基础土方开挖的同时，应挖好接地极沟并将接地极埋设好。

（一）垂直接地体制作垂直接地体，截取长度不小于2.5m的L50×50的角钢、DN50钢管或ø20圆钢，圆钢或钢管端部锯成斜口或锻造成锥形，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体，如下图所示。

垂直接地体制作图接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和，如下图所示，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但一般不应小于接地体的长度。

垂直接地体做法（a）钢管接地体；（b）角钢接地体1—接地体；2—接地线采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。

为了防止将接地钢管或角钢顶端打劈，应按下图，制成保护帽套在接地体的顶部。

使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与土壤间产生缝隙，增加接触电阻影响散流效果。

敷设在腐蚀性较强的场所或土壤电阻率大于100Ω·m的潮湿土壤中接地装置，应适当加大截面或热镀锌。

接地体顶端保护帽（a）钢管接地体用；（b）角钢接地体用ø—钢管内径；B—钢管管壁厚度（二）水平接地体水平接地体多用于环绕建筑四周的联合接地，常用-40mm×40mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。

独立接地与共用接地有什么区别？∙浏览：1229∙|∙更新：2014-01-20 11:49导电性的土壤，具有等电位，且任意点的电位可以看成零电位；导电体，如土壤或钢船的外壳，作为电路的返回通道，或作为零电位参考点；电路中相对于地具有零电位的位置或部分。

接地用导线或长导体将不带电金属和电气设备某部分与接地体在电气上连接为一体。

接地体为达到与地连接的目的，一根或一组与土壤片(大地)密切接触并提供与土壤(大地)之间的电气连接的导体。

接地线指构成地的导线，该导线将设备、装置、布线系统或中性线与接地体连接。

接地网由埋在地下的互相连接的裸导体构成的接地体群，用以为电气、电子设备和金属结构提供共同的地。

接地装置用来构成地的连接。

由接地线、接地体和围绕接地体的大地(土壤)组成。

保护接地(PE)对人身或电气、电子设备进行保护所需的一种与地连接的方式。

它用来对外露的导电部件、外来的导电部件、主接地端子、接地体、电源的接地点或人工中性点进行电气连接。

在电源电路发生接地或人易事故时传导电流，在出现雷过电压和过电流时从防雷保安器中接受电流。

接地系统在规定区域内由互相连接的多个接地装置组成的系统。

接地电阻接地体和具有零电阻的远方接地体之间的欧姆电阻。

独立接地指需要接地的系统分别独立建立地网。

共用接地也叫统一接地，是指把各需要接地的各系统统一接到一个地网上，或把各系统原来的接地网通过地下或者地上用金属连接起来，使它们之间成为电气相通的统一接地网。

一点接地法把各系统的接地线接到接地母线同一点或同一金属平面上，这样的连接法叫“一点接地法”。

环型接地网就是把接地体沿建筑物周围围成一个闭合环。

1、独立接地网存在什么问题？2、它为什么会被共用接地网取代？接地是避雷技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。

因此，没有合理饿良好的接地装置是不可能可靠的避雷的。

现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个接地装置；如避雷接地、电气安全接地、交流电源工作接地、通信及计算机系统接地(也叫直流接地，在数字逻辑系统中叫逻辑接地)等。

配电系统采用共用接地的优点及注意事项共用接地是指配电系统的各个电气设备使用同一接地电路，将接地电阻作为共同的接地点。

它与独立接地相比，有着一些特点和优点。

在采用共用接地的配电系统中，电气设备的接地电阻通过一条接地线与大地相连。

下面将就共用接地的优点及注意事项进行阐述。

共用接地的优点如下：1.降低设备接地的成本：在采用共用接地的配电系统中，由于使用同一接地线路，能有效降低接地的设备和线路的数量，减少了材料和人力的投入，从而降低了成本。

2.减少维护工作：共用接地可以减少接地装置的维护工作。

只需对一个接地装置进行定期的巡视和维护，而不是对每个设备的接地装置进行检测和维护，减少了工作量和维护成本。

3.增强电网的安全性：共用接地可以增强电网的安全性。

有了共同的接地线路，当发生接地故障时，可迅速将故障电流分流到大地，避免高电压对其他设备和人身安全的威胁。

4.优化电气设备的可靠性：配电系统采用共用接地后，可以减少由于地电位差引起的设备损坏。

共用接地能够有效分散接地电阻带来的干扰，并降低跨接地电流对设备的影响，提高设备的可靠性。

然而，在采用共用接地的配电系统中，也需要注意以下几个方面：1.接地线路的设计：在共用接地系统中，接地线路的设计需要严格遵守国家的电气安全标准和规范，确保接地电阻符合要求，并使用合格的接地线材和连接件。

2.接地装置的保护：为了确保共用接地系统的安全和稳定运行，需要在接地线路上设置保护装置，如接地故障监测装置和接地保护装置，及时发现和排除接地故障。

3.接地线路的布置：接地线路需要与电源线路和信号线路有一定的距离，避免相互干扰。

同时，在布置接地线路时，要考虑地形地貌和土壤电阻特性等因素，选择合适的线路布置方式。

4.定期检测与维护：共用接地系统需要进行定期的接地电阻检测和维护工作，以确保接地线路和接地装置的正常运行。

在检测过程中，发现接地电阻异常时，需要及时进行维修或更换。

综上所述，配电系统采用共用接地具有降低成本、减少维护工作、增强电网安全性和优化设备可靠性等优点。
