12cr1movg合金无缝钢管材质书

12cr1mov钢管执行标准(一)12Cr1MoV钢管执行标准简介•12Cr1MoV钢管是一种优质合金钢管，广泛应用于高温高压介质下的蒸汽管道和石油化工装置中。

•它具有良好的耐高温性能、抗氧化性能和高强度特点，被广大用户所认可和使用。

执行标准•12Cr1MoV钢管的执行标准主要有以下几种：1.GB 《无缝钢管》2.GB/T 《结构用无缝钢管》3.GB/T 《液压支柱用无缝钢管》4.GB 《无缝钢管用于高压锅炉》5.GB/T 《高压用无缝钢管》主要特点•12Cr1MoV钢管的主要特点包括：1.良好的耐高温性能：能够在高温环境下长期稳定运行，不易变形或烧坏。

2.抗氧化性能：表面不容易被氧化剂侵蚀，能够有效延长使用寿命。

3.高强度：具有较高的抗拉强度和屈服强度，适用于承受较大压力和力的场合。

4.优良的焊接性能：可以通过各种常规焊接工艺进行焊接，焊缝牢固可靠。

应用领域•12Cr1MoV钢管主要应用于以下领域：1.高温高压介质下的蒸汽管道：如热电厂锅炉的蒸汽管道、高压石油化工装置等。

2.石油化工设备：如炼油厂的裂化炉管道、催化装置等。

3.核电站设备：如核电蒸汽发生器、核反应堆压力容器等。

4.其他领域：如船舶制造、化肥厂、化工设备等。

结语12Cr1MoV钢管作为一种优质合金钢管，具有良好的耐高温性能、抗氧化性能和高强度特点。

它的执行标准多种多样，用户可以根据具体应用场景选择合适的标准。

在适当的使用和维护条件下，12Cr1MoV 钢管能够提供可靠的服务，适应各种高温高压环境的需求。

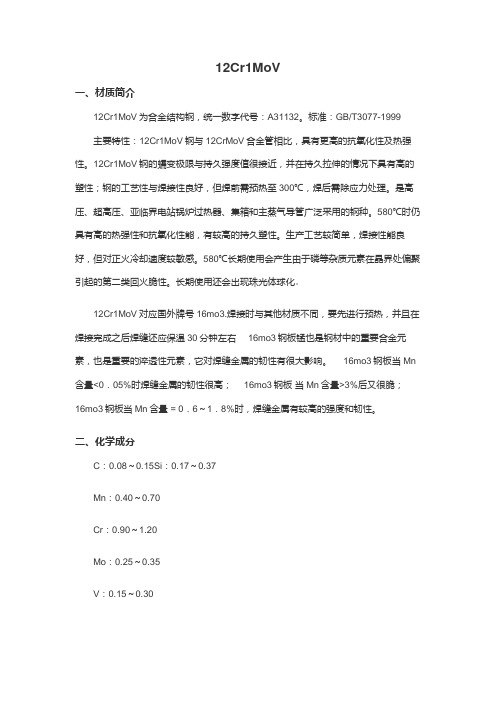

12Cr1MoV一、材质简介12Cr1MoV为合金结构钢，统一数字代号：A31132。

标准：GB/T3077-1999主要特性：12Cr1MoV钢与12CrMoV合金管相比，具有更高的抗氧化性及热强性。

12Cr1MoV钢的蠕变极限与持久强度值很接近，并在持久拉伸的情况下具有高的塑性；钢的工艺性与焊接性良好，但焊前需预热至300℃，焊后需除应力处理。

是高压、超高压、亚临界电站锅炉过热器、集箱和主蒸气导管广泛采用的钢种。

580℃时仍具有高的热强性和抗氧化性能，有较高的持久塑性。

生产工艺较简单，焊接性能良好，但对正火冷却速度较敏感。

580℃长期使用会产生由于磷等杂质元素在晶界处偏聚引起的第二类回火脆性。

长期使用还会出现珠光体球化。

12Cr1MoV对应国外牌号16mo3.焊接时与其他材质不同，要先进行预热，并且在焊接完成之后焊缝还应保温30分钟左右16mo3钢板锰也是钢材中的重要合金元素，也是重要的淬透性元素，它对焊缝金属的韧性有很大影响。

16mo3钢板当Mn 含量<0．05%时焊缝金属的韧性很高；16mo3钢板当Mn含量>3%后又很脆；16mo3钢板当Mn含量 = 0．6～1．8%时，焊缝金属有较高的强度和韧性。

二、化学成分C：0.08～0.15Si：0.17～0.37Mn：0.40～0.70Cr：0.90～1.20Mo：0.25～0.35V：0.15～0.30三、力学性能【试样毛坯尺寸】30mm【热处理】淬火加热温度（℃）：970；冷却剂：空回火加热温度（℃）：750；冷却剂：空【力学性能】抗拉强度（σb/MPa）：≥490屈服点（σs/MPa）：≥245断后伸长率（δ5/%）：≤22断面收缩率（ψ/%）：≥50冲击吸收功（Aku2/J）：≥71冲击韧性值αkv (J/cm2)：≥88(9)布氏硬度（HBS100/3000）（退火或高温回火状态）：≤179常温下：许用拉应力（σw/MPa）：93 许用弯曲应力（σw/MPa）：112 许用剪应力（T/MPa）：56四、应用举例这种钢主要在正火及高温回火后使用，用以制造高压设备中工作温度不超过570～585℃的过热钢管、导管、蛇形管及其它相应的锻件。

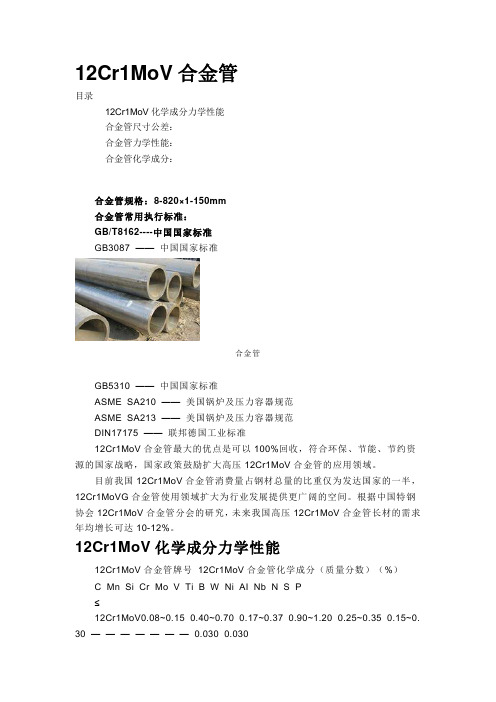

12Cr1MoV合金管目录12Cr1MoV化学成分力学性能合金管尺寸公差：合金管力学性能：合金管化学成分：合金管规格：8-820×1-150mm合金管常用执行标准：GB/T8162----中国国家标准GB3087 ——中国国家标准合金管GB5310 ——中国国家标准ASME SA210 ——美国锅炉及压力容器规范ASME SA213 ——美国锅炉及压力容器规范DIN17175 ——联邦德国工业标准12Cr1MoV合金管最大的优点是可以100%回收，符合环保、节能、节约资源的国家战略，国家政策鼓励扩大高压12Cr1MoV合金管的应用领域。

目前我国12Cr1MoV合金管消费量占钢材总量的比重仅为发达国家的一半，12Cr1MoVG合金管使用领域扩大为行业发展提供更广阔的空间。

根据中国特钢协会12Cr1MoV合金管分会的研究，未来我国高压12Cr1MoV合金管长材的需求年均增长可达10-12%。

12Cr1MoV化学成分力学性能12Cr1MoV合金管牌号12Cr1MoV合金管化学成分（质量分数）（%）C Mn Si Cr Mo V Ti B W Ni AI Nb N S P≤12Cr1MoV0.08~0.15 0.40~0.70 0.17~0.37 0.90~1.20 0.25~0.35 0.15~0.30 ———————0.030 0.03012Cr1MoV合金管力学性能拉力强度MPa 屈服点MPa 伸长率（%）拉力强度MPa 屈服点MPa 伸长率（%）12Cr1MoV 470~640 255 21 440 255合金管用途：用于低中压锅炉（工作压力一般不大于5.88Mpa，工作温度在450℃以下）的受热面管子；用于高压锅炉（工作压力一般在9.8Mpa以上，工作温度在450℃～650℃之间）的受热面管子、省煤器、过热器、再热器、石化工业用管等。

合金管主要生产牌号：20MnG、25MnG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、10Cr9Mo1VNb、SA210A1、SA210C、SA213 T11、SA213 T12、SA213 T22、SA213 T23、SA213 T91、SA213 T92、ST45.8/Ⅲ、15Mo3、13CrMo44、10 CrMo910等。

合金钢12Cr1MoV厚壁管道焊缝裂纹的防止摘要：合金钢12Cr1MoV的化学成分，是在Cr-1Mo合金的基础上，加入质量分数在0.15～0.3%钒的耐热钢，这种钢具有较强抗氧化性和耐热性，其工作温度可高达580℃，在化工、石油、电力行业中使用非常广泛。

12Cr1MoV钢属于珠光体耐热钢，由于含碳量及合金元素较多，使塑性、韧性降低，焊接性变差，焊件焊接后极易出现裂纹。

2010年我公司承建的河南永城龙宇煤化工项目220吨锅炉工程，热电车间的高压蒸汽管道采用的是12Cr1MoV合金钢材质，管径为φ426mm，厚度为δ=36mm的厚壁管道，其施工中的难点就在于如何在焊接过程及热处理上对焊缝裂纹的有效防止。

关键词：合金钢12Cr1MoV 厚壁管道焊接裂纹防止1 常见焊缝裂纹成因分析12Cr1MoV钢属于低合金钢耐热钢，加热后在空气中冷却具有明显的淬硬倾向，焊接时在焊缝及热影响区易产生硬脆的马氏体组织，这不仅影响焊接接头的力学性能，还会产生很大的内应力，常导致焊缝和热影响区出现冷裂纹。

冷裂纹多出现在焊道与母材熔合线附近的热影响区中，多为穿晶裂纹。

冷裂纹具有延迟性质，故又叫做延迟裂纹。

冷裂纹产生的原因如下：焊接接头（焊缝和热影响区及熔合区）的淬火倾向严重，产生淬火组织，导致接头性能脆化；焊接接头含氢量较高，并聚集在焊接缺陷处形成大量氢分子，造成非常大的局部压力，使接头脆化，由于氢的扩散需要时间，所以由氢所致的裂纹在焊后需延迟一段时间才会出现；在多层焊时，焊缝应变集中的情况下，由于拉伸应变超过了金属塑性变形能力而产生。

防止这类裂纹的措施包括：合理的预热和后热；降低焊缝中的氢含量；减小拘束应力，避免应力集中。

而在焊接过程中产生的热裂纹，多产生在焊缝熔合线附近的母材中，有时也产生于多层焊的先施焊的焊道内。

其形成原因：由于在焊接热的作用下，焊缝熔合线外侧金属内产生沿晶界的局部熔化，以及在随后冷却收缩时引起的沿晶界液化层开裂。

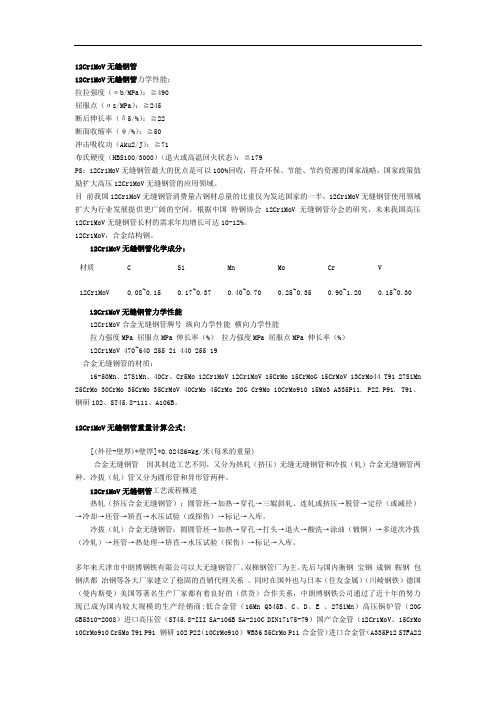

12Cr1MoV无缝钢管12Cr1MoV无缝钢管力学性能：拉拉强度（σb/MPa）：≧490屈服点（σs/MPa）：≧245断后伸长率（δ5/%）：≧22断面收缩率（ψ/%）：≧50冲击吸收功（Aku2/J）：≧71布氏硬度（HBS100/3000）（退火或高温回火状态）：≦179PS：12Cr1MoV无缝钢管最大的优点是可以100%回收，符合环保、节能、节约资源的国家战略，国家政策鼓励扩大高压12Cr1MoV无缝钢管的应用领域。

目前我国12Cr1MoV无缝钢管消费量占钢材总量的比重仅为发达国家的一半，12Cr1MoV无缝钢管使用领域扩大为行业发展提供更广阔的空间。

根据中国特钢协会12Cr1MoV无缝钢管分会的研究，未来我国高压12Cr1MoV无缝钢管长材的需求年均增长可达10-12%。

12Cr1MoV，合金结构钢。

12Cr1MoV无缝钢管化学成分：材质 C Si Mn Mo Cr V12Cr1MoV 0.08~0.15 0.17~0.37 0.40~0.70 0.25~0.35 0.90~1.20 0.15~0.3012Cr1MoV无缝钢管力学性能12Cr1MoV合金无缝钢管牌号纵向力学性能横向力学性能拉力强度MPa 屈服点MPa 伸长率（%）拉力强度MPa 屈服点MPa 伸长率（%）12Cr1MoV 470~640 255 21 440 255 19合金无缝钢管的材质：16-50Mn、27SiMn、40Cr、Cr5Mo 12Cr1MoV 12Cr1MoV 15CrMo 15CrMoG 15CrMoV 13CrMo44 T91 27SiMn 25CrMo 30CrMo 35CrMo 35CrMoV 40CrMo 45CrMo 20G Cr9Mo 10CrMo910 15Mo3 A335P11. P22.P91. T91、钢研102、ST45.8-111、A106B。

12Cr1MoV无缝钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02486=kg/米(每米的重量)合金无缝钢管因其制造工艺不同，又分为热轧（挤压）无缝无缝钢管和冷拔（轧）合金无缝钢管两种。

12cr1mov化学成分
12Cr1MoV是一种比较常用的合金材料，也是一种钢管、锻件和焊管的主要原料。

12Cr1MoV是一种常用的热处理改性高温合金材料，具有良好的耐热性、耐蚀性和抗拉性能，它主要用于石油、化工、电力、冶金等工程领域。

针对12Cr1MoV材料的性能，下面就12Cr1MoV 材料的化学成分进行分析。

12Cr1MoV的基本化学成分一般有钢中的C、Si、Mn、P、S、Cr、Mo等几种元素，其中C、Si、Mn作为碳素元素，占拥有合金的最大份额，它们的份额决定了钢的质量与性能，它们的含量根据生产过程的不同而不同，一般情况下，C含量为0.09%-0.15%，Si含量为
0.15%-0.30%，Mn含量为 0.25%-0.50%；同时，P、S在合金中一般只有0.03%以下，以便减少材料的氧化腐蚀并提高材料的韧性。

其中，最重要的是量铬和量钼，量铬可以提高合金的耐磨性和硬度，量钼可以增加合金的韧性，从而提高材料的焊接抗拉强度，
12Cr1MoV基本量铬含量一般在1.00%-1.50%，量钼含量一般在
0.25%-0.90%；此外，为了提高合金的耐热性，一般会追加一定的量铬钴钛，其中量铬钴含量一般在0.20%-0.60%，量钛含量一般在
0.18%-0.50%。

总之，12Cr1MoV合金材料主要是由碳素元素、量铬、量钼和一定比例的量铬钴钛构成的，它们的含量和比例一般在特定的范围内，这些元素的比例决定了钢的质量和性能，所以这种合金材料的性能不容小觑。

12Cr1MoVG合金管材质的硬度标准值12Cr1MoVG合金管金属材料抵抗硬的物体压陷表面的能力，称为硬度。

12Cr1MoVG合金管的根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。

对于12Cr1MoVG合金管一般常用的有布氏、洛氏、维氏硬度三种。

A、布氏硬度（HB 用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位为N/mm2(MPa 其计算公式为式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm d--压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在12Cr1MoVG合金管标准中，12Cr1MoVG合金管布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s （秒）测得的布氏硬度值为120N/ mm2（MPa）B、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，12Cr1MoVG合金管都是压痕试验方法。

不同的是，它是测量压痕的深度。

即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值其12Cr1MoVG合金管值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。

其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。

硬度值用下式计算：当用A 和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数e值愈大，金属的硬度愈低，反之则硬度愈高。

12Cr1MoVg无缝钢管属于锅炉管是合金高压锅炉管，属于合金钢。

是在优质碳素结构钢的基础上，适当加入一种或数种合金元素，用来提高钢的力学性能、韧性和淬透性。

此类钢制造的无缝钢管被广泛用于液压支柱、高压气瓶、高压锅炉、化肥设备、石油裂化、汽车半轴套、柴油机、液压管件等用管。

12Cr1MoVG无缝钢管力学性能:拉力强度MPa 屈服点MPa 伸长率（%）拉力强度MPa 屈服点MPa 伸长率（%）12Cr1MoVG 470~640，255，21440，255 19(1)优质碳素结构钢钢号有20G、20MnG、25MnG。

(2)合金结构钢钢号15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoV、12CrMoVG、12Cr3MoVSiTiB等。

(3)有锈耐热钢常用1Cr18Ni9、1Cr18Ni11Nb锅炉管除保证化学成分和机械性能外，要逐根做水压试验，要作扩口、压扁试验。

钢管以热处理状态交货。

12Cr1MoVg无缝钢管化学成分：12Cr1MoVg无缝钢管重量计算公式：[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量）12Cr1MoVg无缝钢管：外形尺寸偏差允许值。

12Cr1MoVG钢管的弯曲度及钢筋几何形状的要求在有关标准中作了规定。

如我国标准规定，直条钢筋的弯曲度不大于6mm/m，总弯曲度不大于钢筋总长度的0.6%。

公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

偏差：在生产过程中，由于实际尺寸难于达到公称尺寸要求，即往往大于或小于公称尺寸，所以标准中规定了实际尺寸与公称尺寸之间允许有一差值。

差值为正值的叫正偏差，差值为负值的叫负偏差。

公差12Cr1MoVg无缝钢管是合金高压锅炉管，属于合金钢。

是在优质碳素结构钢的基础上，适当加入一种或数种合金元素，用来提高钢的力学性能、韧性和淬透性。

此类钢制造的无缝钢管被广泛用于液压支柱、高压气瓶、高压锅炉、化肥设备、石油裂化、汽车半轴套、柴油机、液压管件等用管。
