12cr1movg合金钢管材质书

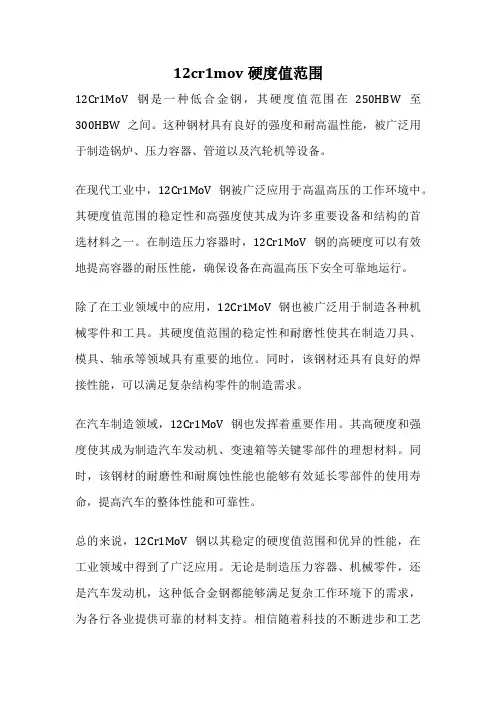

12cr1mov硬度值范围
12Cr1MoV钢是一种低合金钢，其硬度值范围在250HBW至300HBW之间。

这种钢材具有良好的强度和耐高温性能，被广泛用于制造锅炉、压力容器、管道以及汽轮机等设备。

在现代工业中，12Cr1MoV钢被广泛应用于高温高压的工作环境中。

其硬度值范围的稳定性和高强度使其成为许多重要设备和结构的首选材料之一。

在制造压力容器时，12Cr1MoV钢的高硬度可以有效地提高容器的耐压性能，确保设备在高温高压下安全可靠地运行。

除了在工业领域中的应用，12Cr1MoV钢也被广泛用于制造各种机械零件和工具。

其硬度值范围的稳定性和耐磨性使其在制造刀具、模具、轴承等领域具有重要的地位。

同时，该钢材还具有良好的焊接性能，可以满足复杂结构零件的制造需求。

在汽车制造领域，12Cr1MoV钢也发挥着重要作用。

其高硬度和强度使其成为制造汽车发动机、变速箱等关键零部件的理想材料。

同时，该钢材的耐磨性和耐腐蚀性能也能够有效延长零部件的使用寿命，提高汽车的整体性能和可靠性。

总的来说，12Cr1MoV钢以其稳定的硬度值范围和优异的性能，在工业领域中得到了广泛应用。

无论是制造压力容器、机械零件，还是汽车发动机，这种低合金钢都能够满足复杂工作环境下的需求，为各行各业提供可靠的材料支持。

相信随着科技的不断进步和工艺
的不断改善，12Cr1MoV钢将在未来发挥更加重要的作用，为人类创造出更多的奇迹。

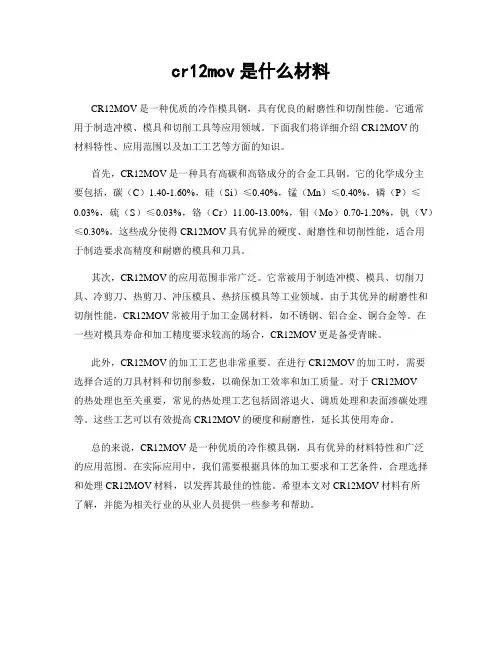

cr12mov是什么材料CR12MOV是一种优质的冷作模具钢，具有优良的耐磨性和切削性能。

它通常用于制造冲模、模具和切削工具等应用领域。

下面我们将详细介绍CR12MOV的材料特性、应用范围以及加工工艺等方面的知识。

首先，CR12MOV是一种具有高碳和高铬成分的合金工具钢。

它的化学成分主要包括，碳（C）1.40-1.60%，硅（Si）≤0.40%，锰（Mn）≤0.40%，磷（P）≤0.03%，硫（S）≤0.03%，铬（Cr）11.00-13.00%，钼（Mo）0.70-1.20%，钒（V）≤0.30%。

这些成分使得CR12MOV具有优异的硬度、耐磨性和切削性能，适合用于制造要求高精度和耐磨的模具和刀具。

其次，CR12MOV的应用范围非常广泛。

它常被用于制造冲模、模具、切削刀具、冷剪刀、热剪刀、冲压模具、热挤压模具等工业领域。

由于其优异的耐磨性和切削性能，CR12MOV常被用于加工金属材料，如不锈钢、铝合金、铜合金等。

在一些对模具寿命和加工精度要求较高的场合，CR12MOV更是备受青睐。

此外，CR12MOV的加工工艺也非常重要。

在进行CR12MOV的加工时，需要选择合适的刀具材料和切削参数，以确保加工效率和加工质量。

对于CR12MOV的热处理也至关重要，常见的热处理工艺包括固溶退火、调质处理和表面渗碳处理等。

这些工艺可以有效提高CR12MOV的硬度和耐磨性，延长其使用寿命。

总的来说，CR12MOV是一种优质的冷作模具钢，具有优异的材料特性和广泛的应用范围。

在实际应用中，我们需要根据具体的加工要求和工艺条件，合理选择和处理CR12MOV材料，以发挥其最佳的性能。

希望本文对CR12MOV材料有所了解，并能为相关行业的从业人员提供一些参考和帮助。

焊接前焊条必需烘烤，焊条的烘干温度为350~400℃，烘干时间为1小时，焊条必需随烘随用管子预热后立即施焊，焊缝一次性连续焊完。

每层焊完后应检查焊缝，确认无问题后再焊接下一层。

层间温度必须保持在300℃以上。

不得在管子上随意打弧引弧。

3.6焊后热处理管子焊完进行X射线探伤合格后进行热处理。

焊缝焊接完毕后均匀加热至300度左右，然后保温缓冷。

热处理采用绳型电阻加热器和热处理温控仪进行加热和控温。

绳型加热器缠绕宽度不小于200mm，绳型加热器安装应保证焊缝处于加热温度场最高区域。

焊后热处理为720-750℃的回火处理，利用绳型加热器将管道加热至热处理所需温度，处于加热温度场最高区域。

焊后热处理为720-750℃的回火处理，利用绳型加热器将管道加热至热处理所需温度，升温时300℃以下不作控制，300℃-750℃区域应保证升温速度不大于300℃/h，达到热处理温度后恒温半小时。

热处理后待焊缝温度降至常温后再拆除保温棉和加热器。

热处理时管子两侧保温总宽度为600MM，两端均应用石棉堵住，防止管内热量散失,此外对加热带以外1000MM范围内进行保温,以减小温度变化梯度。

3.7焊接检验3.5.1.首先对焊缝进行外观检查，焊缝边缘应圆滑过渡到母材，外观检查合格后再进行其他检查。

外观检查项目：焊缝余高 0～3MM余高差 0～2MM表面无裂纹、夹渣、气孔、未熔合和咬边3.5.2.焊缝外观检查合格后进行X射线探伤，焊口探伤比例为100％，执行GB3323，Ⅱ级合格。

根据GB50236－98中5.3.3.2&5.3.5.1条的规定上，对有再热裂纹倾向的焊缝，无损探伤应在焊后及热处理后各做一次四、安全保证措施4.1 建立安全保证体系，各人员人尽其责。

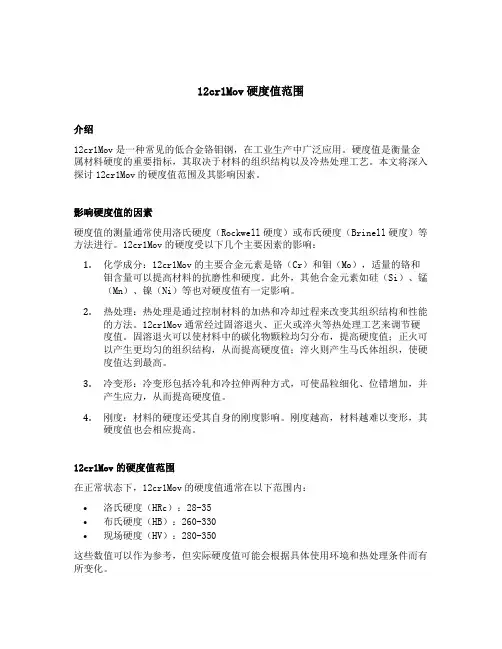

12cr1Mov硬度值范围介绍12cr1Mov是一种常见的低合金铬钼钢，在工业生产中广泛应用。

硬度值是衡量金属材料硬度的重要指标，其取决于材料的组织结构以及冷热处理工艺。

本文将深入探讨12cr1Mov的硬度值范围及其影响因素。

影响硬度值的因素硬度值的测量通常使用洛氏硬度（Rockwell硬度）或布氏硬度（Brinell硬度）等方法进行。

12cr1Mov的硬度受以下几个主要因素的影响：1.化学成分：12cr1Mov的主要合金元素是铬（Cr）和钼（Mo），适量的铬和钼含量可以提高材料的抗磨性和硬度。

此外，其他合金元素如硅（Si）、锰（Mn）、镍（Ni）等也对硬度值有一定影响。

2.热处理：热处理是通过控制材料的加热和冷却过程来改变其组织结构和性能的方法。

12cr1Mov通常经过固溶退火、正火或淬火等热处理工艺来调节硬度值。

固溶退火可以使材料中的碳化物颗粒均匀分布，提高硬度值；正火可以产生更均匀的组织结构，从而提高硬度值；淬火则产生马氏体组织，使硬度值达到最高。

3.冷变形：冷变形包括冷轧和冷拉伸两种方式，可使晶粒细化、位错增加，并产生应力，从而提高硬度值。

4.刚度：材料的硬度还受其自身的刚度影响。

刚度越高，材料越难以变形，其硬度值也会相应提高。

12cr1Mov的硬度值范围在正常状态下，12cr1Mov的硬度值通常在以下范围内：•洛氏硬度（HRc）：28-35•布氏硬度（HB）：260-330•现场硬度（HV）：280-350这些数值可以作为参考，但实际硬度值可能会根据具体使用环境和热处理条件而有所变化。

硬度值与材料性能的关系硬度值是评估材料硬度的重要指标，与材料的力学性能、耐磨性、强度等密切相关。

具体关系如下：1.强度：通常情况下，硬度值越高，材料的屈服强度和抗拉强度也越高。

2.耐磨性：高硬度值通常意味着材料的抗磨性能较好，能够更好地耐受外界磨损和剪切力。

3.断裂韧性：硬度值的提高往往会使材料的断裂韧性下降，容易发生脆裂。

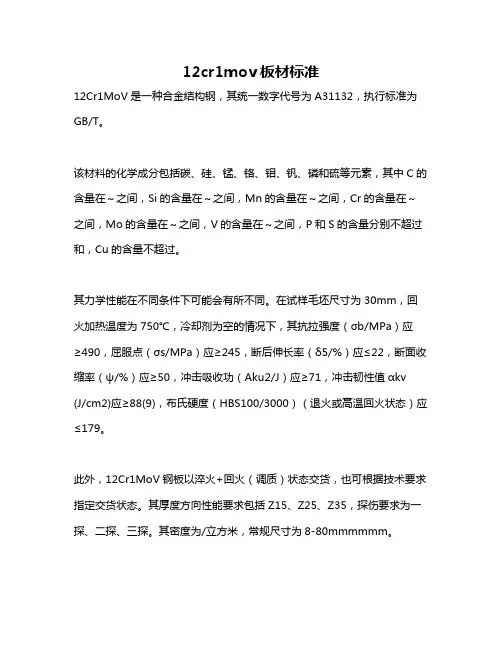

12cr1mov板材标准
12Cr1MoV是一种合金结构钢，其统一数字代号为A31132，执行标准为GB/T。

该材料的化学成分包括碳、硅、锰、铬、钼、钒、磷和硫等元素，其中C的含量在～之间，Si的含量在～之间，Mn的含量在～之间，Cr的含量在～之间，Mo的含量在～之间，V的含量在～之间，P和S的含量分别不超过和，Cu的含量不超过。

其力学性能在不同条件下可能会有所不同。

在试样毛坯尺寸为30mm，回火加热温度为750℃，冷却剂为空的情况下，其抗拉强度（σb/MPa）应≥490，屈服点（σs/MPa）应≥245，断后伸长率（δ5/%）应≤22，断面收缩率（ψ/%）应≥50，冲击吸收功（Aku2/J）应≥71，冲击韧性值αkv (J/cm2)应≥88(9)，布氏硬度（HBS100/3000）（退火或高温回火状态）应≤179。

此外，12Cr1MoV钢板以淬火+回火（调质）状态交货，也可根据技术要求指定交货状态。

其厚度方向性能要求包括Z15、Z25、Z35，探伤要求为一探、二探、三探。

其密度为/立方米，常规尺寸为8-80mmmmmm。

以上内容仅供参考，如需更具体准确的参数标准，建议咨询钢铁行业的专业人员。

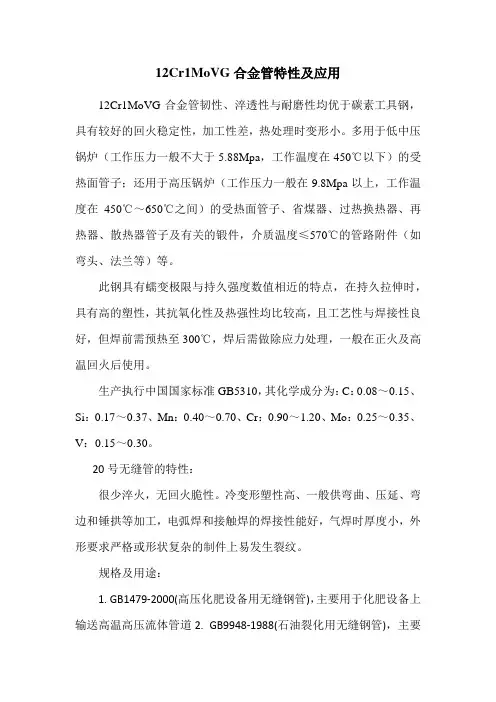

12Cr1MoVG合金管特性及应用12Cr1MoVG合金管韧性、淬透性与耐磨性均优于碳素工具钢，具有较好的回火稳定性，加工性差，热处理时变形小。

多用于低中压锅炉（工作压力一般不大于5.88Mpa，工作温度在450℃以下）的受热面管子；还用于高压锅炉（工作压力一般在9.8Mpa以上，工作温度在450℃～650℃之间）的受热面管子、省煤器、过热换热器、再热器、散热器管子及有关的锻件，介质温度≤570℃的管路附件（如弯头、法兰等）等。

此钢具有蠕变极限与持久强度数值相近的特点，在持久拉伸时，具有高的塑性，其抗氧化性及热强性均比较高，且工艺性与焊接性良好，但焊前需预热至300℃，焊后需做除应力处理，一般在正火及高温回火后使用。

生产执行中国国家标准GB5310，其化学成分为：C：0.08～0.15、Si：0.17～0.37、Mn：0.40～0.70、Cr：0.90～1.20、Mo：0.25～0.35、V：0.15～0.30。

20号无缝管的特性：很少淬火，无回火脆性。

冷变形塑性高、一般供弯曲、压延、弯边和锤拱等加工，电弧焊和接触焊的焊接性能好，气焊时厚度小，外形要求严格或形状复杂的制件上易发生裂纹。

规格及用途：1. GB1479-2000(高压化肥设备用无缝钢管)，主要用于化肥设备上输送高温高压流体管道2. GB9948-1988(石油裂化用无缝钢管)，主要用于石油冶炼厂的锅炉、热交换器及其输送流体管道。

3. GB3087-1999(低中压锅炉用无缝钢管)，主要用于工业锅炉及生活锅炉输送低中压流体的管道。

碳钢锅炉管牌号：A192，一般用于高压锅炉（工作压力一般不大于9.8Mpa，工作温度在450℃-650℃之间）的受热面管子、集箱、省煤器、过热器、再热器等。

（P<9.8MPa,450℃<T<650℃），经常适用于高压用最小壁厚的无缝碳素钢锅炉及过热器用钢管。

碳钢锅炉管化学成分：。

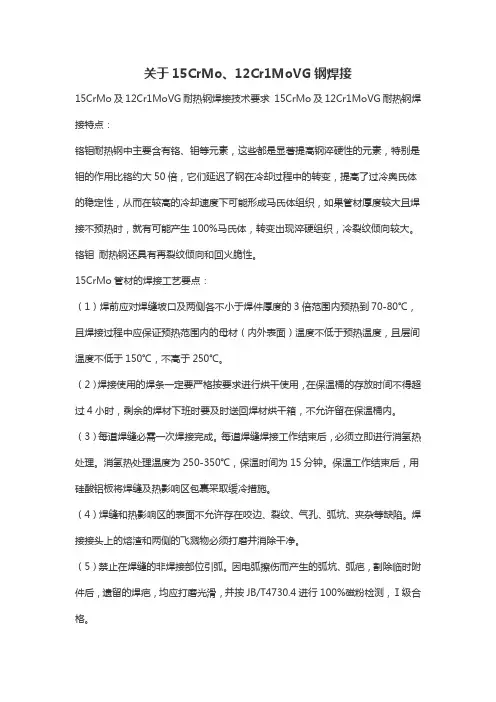

关于15CrMo、12Cr1MoVG钢焊接15CrMo及12Cr1MoVG耐热钢焊接技术要求15CrMo及12Cr1MoVG耐热钢焊接特点：铬钼耐热钢中主要含有铬、钼等元素，这些都是显著提高钢淬硬性的元素，特别是钼的作用比铬约大50倍，它们延迟了钢在冷却过程中的转变，提高了过冷奥氏体的稳定性，从而在较高的冷却速度下可能形成马氏体组织，如果管材厚度较大且焊接不预热时，就有可能产生100%马氏体，转变出现淬硬组织，冷裂纹倾向较大。

铬钼耐热钢还具有再裂纹倾向和回火脆性。

15CrMo管材的焊接工艺要点：（1）焊前应对焊缝坡口及两侧各不小于焊件厚度的3倍范围内预热到70-80℃，且焊接过程中应保证预热范围内的母材（内外表面）温度不低于预热温度，且层间温度不低于150℃，不高于250℃。

（2）焊接使用的焊条一定要严格按要求进行烘干使用，在保温桶的存放时间不得超过4小时，剩余的焊材下班时要及时送回焊材烘干箱，不允许留在保温桶内。

（3）每道焊缝必需一次焊接完成。

每道焊缝焊接工作结束后，必须立即进行消氢热处理。

消氢热处理温度为250-350℃，保温时间为15分钟。

保温工作结束后，用硅酸铝板将焊缝及热影响区包裹采取缓冷措施。

（4）焊缝和热影响区的表面不允许存在咬边、裂纹、气孔、弧坑、夹杂等缺陷。

焊接接头上的熔渣和两侧的飞溅物必须打磨并消除干净。

（5）禁止在焊缝的非焊接部位引弧。

因电弧擦伤而产生的弧坑、弧疤，割除临时附件后，遗留的焊疤，均应打磨光滑，并按JB/T4730.4进行100%磁粉检测，Ⅰ级合格。

（6）探伤不合格的返修部位应对其按照要求进行预热后，方可进行清根、补焊。

补焊完成后，按照要求进行无损检测。

无损检测要求：（1）焊接接头（包含返修焊缝）焊接完成24h后才能进行以下无损检测：严格按照JB/T4730.2进行100%射线无损检测，合格级别不低于Ⅱ级。

（2）水压试验合格24h后，焊接接头应进行以下无损检测：焊接接头按JB/T4730.5进行100%渗透检测，Ⅰ级合格。

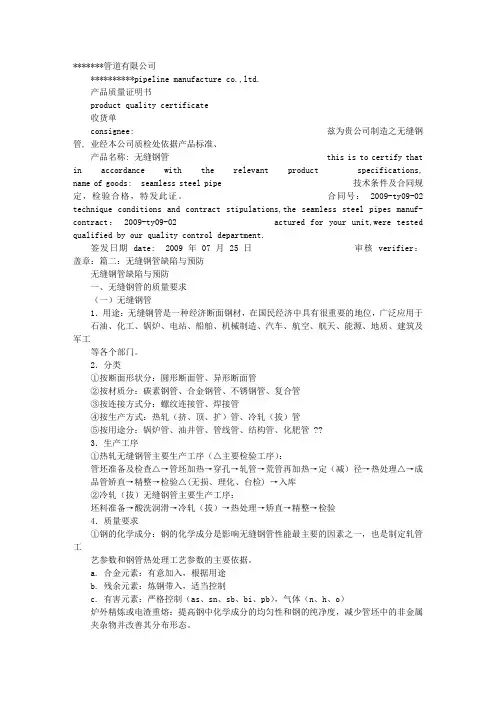

*******管道有限公司**********pipeline manufacture co.,ltd.产品质量证明书product quality certificate 收货单consignee: 兹为贵公司制造之无缝钢管, 业经本公司质检处依据产品标准、产品名称: 无缝钢管 this is to certify thatin accordance with the relevant product specifications, name of goods: seamless steel pipe 技术条件及合同规定，检验合格，特发此证。

合同号： 2009-ty09-02 technique conditions and contract stipulations,the seamless steel pipes manuf-contract：2009-ty09-02 actured for your unit,were testedqualified by our quality control department.签发日期 date: 2009年07月25日审核 verifier：盖章：篇二：无缝钢管缺陷与预防无缝钢管缺陷与预防一、无缝钢管的质量要求（一）无缝钢管1．用途：无缝钢管是一种经济断面钢材，在国民经济中具有很重要的地位，广泛应用于石油、化工、锅炉、电站、船舶、机械制造、汽车、航空、航天、能源、地质、建筑及军工等各个部门。

2．分类①按断面形状分：圆形断面管、异形断面管②按材质分：碳素钢管、合金钢管、不锈钢管、复合管③按连接方式分：螺纹连接管、焊接管④按生产方式：热轧（挤、顶、扩）管、冷轧（拔）管⑤按用途分：锅炉管、油井管、管线管、结构管、化肥管 ?? 3．生产工序①热轧无缝钢管主要生产工序（△主要检验工序）：管坯准备及检查△→管坯加热→穿孔→轧管→荒管再加热→定（减）径→热处理△→成品管矫直→精整→检验△(无损、理化、台检) →入库②冷轧（拔）无缝钢管主要生产工序：坯料准备→酸洗润滑→冷轧（拔）→热处理→矫直→精整→检验4．质量要求①钢的化学成分：钢的化学成分是影响无缝钢管性能最主要的因素之一，也是制定轧管工艺参数和钢管热处理工艺参数的主要依据。

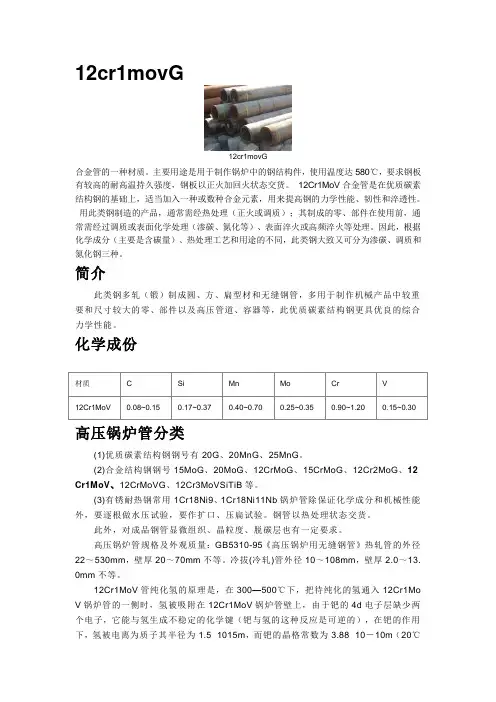

12cr1movG12cr1movG合金管的一种材质。

主要用途是用于制作锅炉中的钢结构件，使用温度达580℃，要求钢板有较高的耐高温持久强度，钢板以正火加回火状态交货。

12Cr1MoV合金管是在优质碳素结构钢的基础上，适当加入一种或数种合金元素，用来提高钢的力学性能、韧性和淬透性。

用此类钢制造的产品，通常需经热处理（正火或调质）；其制成的零、部件在使用前，通常需经过调质或表面化学处理（渗碳、氮化等）、表面淬火或高频淬火等处理。

因此，根据化学成分（主要是含碳量）、热处理工艺和用途的不同，此类钢大致又可分为渗碳、调质和氮化钢三种。

简介此类钢多轧（锻）制成圆、方、扁型材和无缝钢管，多用于制作机械产品中较重要和尺寸较大的零、部件以及高压管道、容器等，此优质碳素结构钢更具优良的综合力学性能。

化学成份材质 C Si Mn Mo Cr V12Cr1MoV 0.08~0.15 0.17~0.37 0.40~0.70 0.25~0.35 0.90~1.20 0.15~0.30 高压锅炉管分类(1)优质碳素结构钢钢号有20G、20MnG、25MnG。

(2)合金结构钢钢号15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12 Cr1MoV、12CrMoVG、12Cr3MoVSiTiB等。

(3)有锈耐热钢常用1Cr18Ni9、1Cr18Ni11Nb锅炉管除保证化学成分和机械性能外，要逐根做水压试验，要作扩口、压扁试验。

钢管以热处理状态交货。

此外，对成品钢管显微组织、晶粒度、脱碳层也有一定要求。

高压锅炉管规格及外观质量：GB5310-95《高压锅炉用无缝钢管》热轧管的外径22～530mm，壁厚20～70mm不等。

冷拔(冷轧)管外径10～108mm，壁厚2.0～13. 0mm不等。

12Cr1MoV管纯化氢的原理是，在300—500℃下，把待纯化的氢通入12Cr1Mo V锅炉管的一侧时，氢被吸附在12Cr1MoV锅炉管壁上，由于钯的4d电子层缺少两个电子，它能与氢生成不稳定的化学键（钯与氢的这种反应是可逆的），在钯的作用下，氢被电离为质子其半径为1.5×1015m，而钯的晶格常数为3.88×10－10m（20℃时），故可通过12Cr1MoV锅炉管，在钯的作用下质子又与电子结合并重新形成氢分子，从12Cr1MoV锅炉管的另一侧逸出。

12cr1mov里氏硬度范围12Cr1MoV是一种高强度合金钢，具有良好的耐热性和耐压性能。

在使用过程中，众所周知的一个重要参数就是其里氏硬度范围。

因此，本篇文章将围绕“12Cr1MoV里氏硬度范围”展开详细介绍，以期能够为读者提供有益帮助。

一、12Cr1MoV概述12Cr1MoV是一种低合金强度钢，主要用于高温高压锅炉和压力容器等设备的制造。

其化学成分为：C ≤ 0.15, Si ≤ 0.50, Mn ≤0.60, P ≤ 0.025, S ≤ 0.025, Cr:0.80-1.10, Mo:0.25-0.35,V:0.15-0.30。

通过控制钢中的成分，可以保证12Cr1MoV具有优异的热膨胀性、高温下的力学性能和抗蠕变性能。

二、里氏硬度的定义里氏硬度测试是一种常用的金属硬度测试方法。

在测试过程中，硬度计与试样表面正交，通过加载压力量测硬度值。

通常情况下，硬度计的钻头圆头尖端为钨球，其直径为1/16英寸。

三、12Cr1MoV里氏硬度范围根据相关标准，12Cr1MoV的里氏硬度范围为：269-321 HBW。

其中，HBW代表硬度测试方法的一种，是一种针对较大样品所使用的试验方法。

HBW通常用于硬度范围大于100的金属材料。

四、影响12Cr1MoV里氏硬度的因素1.化学成分：12Cr1MoV中Cr、Mo、V的含量将直接影响其里氏硬度值。

这三种元素能够形成较好的强结晶析出，并且在高温下具有良好的耐蠕变性能。

2.工艺控制：12Cr1MoV的热处理工艺过程控制良好，是影响其里氏硬度值的重要因素之一。

通过控制温度和时间等因素，可以保证12Cr1MoV材料具有良好的热处理效果，从而提升其机械性能、强度和耐用性。

3.试验方法：影响里氏硬度测试的因素还包括试样的形状、大小、形状等因素。

在实际测试过程中，需要根据实际情况选择适合的试验方法，避免测试误差。

总的来说，12Cr1MoV材料的里氏硬度范围是269-321 HBW，硬度测试过程中需要考虑多种因素的影响。

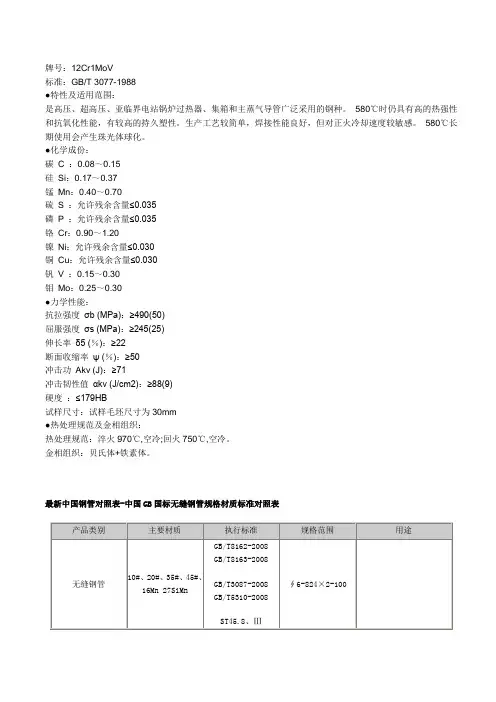

牌号：12Cr1MoV
标准：GB/T 3077-1988
●特性及适用范围：
是高压、超高压、亚临界电站锅炉过热器、集箱和主蒸气导管广泛采用的钢种。

580℃时仍具有高的热强性和抗氧化性能，有较高的持久塑性。

生产工艺较简单，焊接性能良好，但对正火冷却速度较敏感。

580℃长期使用会产生珠光体球化。

●化学成份：
碳 C ：0.08～0.15
硅Si：0.17～0.37
锰Mn：0.40～0.70
硫S ：允许残余含量≤0.035
磷P ：允许残余含量≤0.035
铬Cr：0.90～1.20
镍Ni：允许残余含量≤0.030
铜Cu：允许残余含量≤0.030
钒V ：0.15～0.30
钼Mo：0.25～0.30
●力学性能：
抗拉强度σb (MPa)：≥490(50)
屈服强度σs (MPa)：≥245(25)
伸长率δ5 (％)：≥22
断面收缩率ψ (％)：≥50
冲击功Akv (J)：≥71
冲击韧性值αkv (J/cm2)：≥88(9)
硬度：≤179HB
试样尺寸：试样毛坯尺寸为30mm
●热处理规范及金相组织：
热处理规范：淬火970℃,空冷;回火750℃,空冷。

金相组织：贝氏体+铁素体。

最新中国钢管对照表-中国GB国标无缝钢管规格材质标准对照表
中国国家常用无缝钢管材质标准规格用途。

12Cr1MoVG合金钢管是一种常用于高温高压环境下的管材，通常用于石油化工、锅炉、石油管线和核工程等领域。

焊接是连接12Cr1MoVG合金钢管的常见方法之一，其焊接需要遵循相关的标准和规范，以确保焊接质量和安全性。

以下是与12Cr1MoVG合金钢管焊接相关的标准和规范的简要介绍：
1. **焊接工艺标准**：针对12Cr1MoVG合金钢管的焊接，一般需要遵循特定的焊接工艺标准，如GB/T 50236-2014《锅炉压力容器焊接工艺评定规程》等国家标准。

这些标准规定了合金钢管的不同焊接方法（如手工焊、埋弧焊、气保护焊等）的操作要求、工艺参数和焊接程序的编制。

2. **焊接材料**：选择适当的焊接材料至关重要。

通常，12Cr1MoVG合金钢管的焊接材料也应该具有类似的化学成分和性质，以确保焊缝的性能与基材相匹配。

3. **预热和后热处理**：对于12Cr1MoVG合金钢管的焊接，通常需要进行预热和后热处理以减轻焊接热影响区（HAZ）的脆化和应力，提高焊缝的强度和韧性。

这些参数通常由相关标准和规范规定。

4. **检测和验收**：对于12Cr1MoVG合金钢管的焊接，必须进行检测和验收，以确保焊缝的质量和安全性。

常见的检测方法包括超声波检测、X射线检测、磁粉探伤等，这些方法可以用来检测焊接缺陷和质量问题。

5. **焊接资质和培训**：参与12Cr1MoVG合金钢管焊接的人员应具备相应的焊接资质和培训，以确保焊接作业按照标准和规范进行，从而保障焊接质量和安全性。

铬12钼钒钢材质单
铬12钼钒钢是一种高强度合金钢，具有优异的耐磨性和耐腐蚀
性能，常用于制造机械零件和工具。

该钢材的化学成分包括约12%
的铬、1%的钼和1%的钒。

铬的添加可以提高钢材的硬度和耐腐蚀性，钼的加入可以增加钢材的强度和硬度，钒则可以提高钢材的耐磨性
和热稳定性。

这些元素的协同作用使得铬12钼钒钢具有出色的综合
性能，适用于高温、高压和腐蚀性环境下的工作条件。

从材质的角度来看，铬12钼钒钢属于高合金钢，具有较高的强
度和硬度，适用于制造需要承受高应力和磨损的零件，比如轴承、
齿轮、刀具等。

由于其耐腐蚀性能较好，也常用于制造化工设备、
海洋设备等对耐腐蚀性能要求较高的零部件。

另外，从加工性能来看，铬12钼钒钢由于含有较多的合金元素，其加工难度较大，需要采用适当的工艺和设备进行加工，以确保加
工后的零件质量和尺寸精度。

总的来说，铬12钼钒钢是一种优质的合金钢材，具有优异的耐
磨性、耐腐蚀性和高温强度，适用于制造高要求的机械零件和工具，但在加工和热处理过程中需要特别注意。

合金钢12Cr1MoV厚壁管道焊缝裂纹的防止摘要：合金钢12Cr1MoV的化学成分，是在Cr-1Mo合金的基础上，加入质量分数在0.15～0.3%钒的耐热钢，这种钢具有较强抗氧化性和耐热性，其工作温度可高达580℃，在化工、石油、电力行业中使用非常广泛。

12Cr1MoV钢属于珠光体耐热钢，由于含碳量及合金元素较多，使塑性、韧性降低，焊接性变差，焊件焊接后极易出现裂纹。

2010年我公司承建的河南永城龙宇煤化工项目220吨锅炉工程，热电车间的高压蒸汽管道采用的是12Cr1MoV合金钢材质，管径为φ426mm，厚度为δ=36mm的厚壁管道，其施工中的难点就在于如何在焊接过程及热处理上对焊缝裂纹的有效防止。

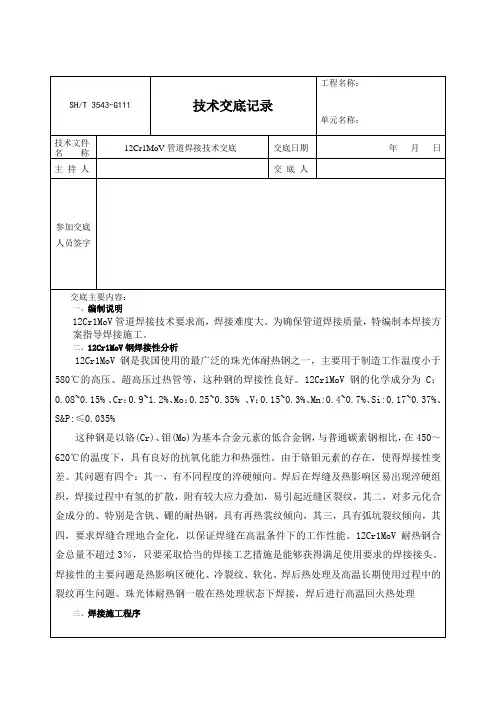

关键词：合金钢12Cr1MoV 厚壁管道焊接裂纹防止1 常见焊缝裂纹成因分析12Cr1MoV钢属于低合金钢耐热钢，加热后在空气中冷却具有明显的淬硬倾向，焊接时在焊缝及热影响区易产生硬脆的马氏体组织，这不仅影响焊接接头的力学性能，还会产生很大的内应力，常导致焊缝和热影响区出现冷裂纹。

冷裂纹多出现在焊道与母材熔合线附近的热影响区中，多为穿晶裂纹。

冷裂纹具有延迟性质，故又叫做延迟裂纹。

冷裂纹产生的原因如下：焊接接头（焊缝和热影响区及熔合区）的淬火倾向严重，产生淬火组织，导致接头性能脆化；焊接接头含氢量较高，并聚集在焊接缺陷处形成大量氢分子，造成非常大的局部压力，使接头脆化，由于氢的扩散需要时间，所以由氢所致的裂纹在焊后需延迟一段时间才会出现；在多层焊时，焊缝应变集中的情况下，由于拉伸应变超过了金属塑性变形能力而产生。

防止这类裂纹的措施包括：合理的预热和后热；降低焊缝中的氢含量；减小拘束应力，避免应力集中。

而在焊接过程中产生的热裂纹，多产生在焊缝熔合线附近的母材中，有时也产生于多层焊的先施焊的焊道内。

其形成原因：由于在焊接热的作用下，焊缝熔合线外侧金属内产生沿晶界的局部熔化，以及在随后冷却收缩时引起的沿晶界液化层开裂。

12cr1mov 临界温度1.引言1.1 概述概述部分的内容可以包括如下内容：12Cr1MoV合金是一种常用的低合金钢，具有高温强度和耐热性能优异的特点，广泛应用于石油、化工、核能和热电等行业。

而临界温度作为衡量材料在高温环境下性能的重要指标，对于12Cr1MoV合金的应用和研究具有重要意义。

本文旨在探讨12Cr1MoV合金的临界温度，通过对其定义和意义的论述，进一步了解该合金在高温条件下的性能表现，为工程应用提供参考和依据。

在研究过程中，我们将详细介绍12Cr1MoV合金的组成和特性，包括化学成分、晶体结构以及热处理工艺等方面的内容。

同时，我们还将探讨临界温度的定义，并分析其在工程领域中的重要性和作用。

此外，文章还将对目前12Cr1MoV合金临界温度研究的现状进行综述，并分析影响12Cr1MoV合金临界温度的各种因素，如合金成分、晶界特征等。

希望通过对这些因素的深入分析和研究，能够揭示出临界温度的内在机理，并为提高12Cr1MoV合金在高温环境下的性能提供理论支持和指导。

总之，本文将通过深入研究探讨12Cr1MoV合金的临界温度，从而对该合金在高温条件下的性能进行全面的了解和评估，为相应工程应用提供科学依据。

1.2文章结构文章结构部分的内容可以包括以下内容：本文将按照以下结构进行论述。

首先，我们将介绍12cr1mov合金的基本概念和特点，包括其组成成分和主要用途。

接下来，我们将阐述临界温度的定义和意义，探讨为什么临界温度对于12cr1mov合金的研究具有重要意义。

随后，我们将详细分析目前对12cr1mov合金临界温度的研究现状，总结已有的实验结果和理论分析。

最后，我们将着重讨论影响12cr1mov合金临界温度的因素，包括合金的成分、热处理工艺、应力等因素，并探讨其对临界温度的影响程度。

通过对这些因素的分析，我们可以更好地理解12cr1mov合金的临界温度特性，并为相关工程应用提供参考依据。

1.3 目的本文的目的是研究和分析12cr1mov合金的临界温度。
