试题一
一、选择题（每小题2分，共20分）
1．右图所示电路为自举组合电路，其输入电流i 为 A. 近似0 B. u i /10k Ω C. u i /20k Ω
D. u i /30k Ω （ ）
2．右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u u
C. )1/(δδ-=i o u u
D. )1/(δδ--=i o u u （ ）
3．右图所示电路中的R 为电感传感器，当对被测量进行测量时，该电路输出为 A. 调幅信号 B. 调相信号 C. 调频信号
D. 调宽信号 （ ）
4．公式2
022
02)
()(ωαωω+++=S S S K S H P 为 A. 二阶有源低通滤波器的传递函数 B. 二阶有源高通滤波器的传递函数 C. 二阶有源带通滤波器的传递函数
C. 二阶有源带阻滤波器的传递函数 （ ）
5．右图所示电路的输入信号u i 是代表测量振动幅值的交变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算
D. 绝对值运算 （ ）
u i
T
6．一个10bit逐次逼近A/D转换器，其满量程电压为10V, 若模拟输入电压V
1
u,
i
其数字输出量的数值为
A. 0001100101
B. 0001100110
C. 0001000110
D. 0001010101 ( )
7．在相位跟踪细分电路中，相位基准
A. 既是反馈环节，又是细分机构，分频数等于细分数
B. 是反馈环节，但不是细分机构
C. 是细分机构，且分频数等于细分数，但不是反馈环节
D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( )
8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的Array
A. 每一相上桥臂晶体管与下桥臂晶体管
各导通1200
B. 上、下桥臂晶体管导通状态互相间隔600
C. 各相之间相位差为1200
D. 换流只能在上下桥臂间进行（）
9．在PWM功率转换电路中，有制动工作状态和不可逆的意思是
A. 电路不能提供电动机电枢的反相电流和反相电压
B. 电路能提供电动机电枢的反相电流但不能提供反相电压
C. 电路不能提供电动机电枢的反相电流但能提供反向电压
D. 电路既能提供电动机电枢的反相电流又能提供反相电压( )
10．晶闸管的关断条件是
A. 阳极接低电平，阴极接高电平
B. 阳极与阴极之间的电流小于其维持电流
C. 阳极接低电平，阴极也接低电平
D. 与阳极和阴极电压无关，仅需门极电压接低电平( )
二、简答题（30分）
1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

2．什么是双边带调幅？请写出其数学表达式，并画出其波形。

3．如图所示电路为无限增益多路反馈型二阶滤波电路还是压控电压源型二阶滤
波电路？如果想构成二阶高通滤波电路，Y 1~Y 5的RC 元件该如何选取？
4．如图所示，是一采样保持电路，简述电容C 1的作用及该电路的优缺点？
5．如图所示是电容强迫换流的原理图，图中K 1是主晶闸管，K 2是辅助晶闸管，R
为负载电阻，C 为换流电容，简述其工作原理，若R 1=R 2=100Ω,晶闸管的关断时间310－ q t 秒，确定电容C 的取值范围。

6．简述A/D 转换电路中分辨率和精度的区别。

三、利用4个性能相同的传感器测量一个轴在4个截面上的直径，得到的信号电
压为u 1、u 2、u 3、u 4，要想求其平均直径，可采用什么电路？请画出电路图，并写出电路输出电压公式。

（7分）
R 2 K 2
t )
四、如图所示电路为何种电路？当输入信号u s 与U c 的波形如图所示时，画出u A
及u o 在加电容C 前后的波形。

（8分）
五、如图所示电路为何种放大电路？写出输出电压u o 与输入电压u i1、u i2之间的关
系式，并说明该电路的主要特点。

（10分）
六、下图是LM131用作电路转换的简化电路图，电流源输出电流S i 由内部基准电压源供给的1.9V 参考电压和外接电阻S R 决定（S S R V i /9.1=）。

1．简述该电路的工作原理；
2．当i u 为某一正值时，画出电压6u 和输出0u 的波形；
3．若Ω===470t L S R R R ，uF C t 01.0=, 当输入电压为1V 时，求输出电压的频率。

（10分）
c
c
U c u
R
七、下图是微机细分原理框图，两路原始正交信号为θsin 1A u ＝和θcos 2A u ＝。

1．简述该电路的细分原理；
2．若想对输入信号实现400细分，如何实现？并写出相位角对应的细分数的表达式。

(9分)
过零 八、试用一交流固态继电器（AC-SSR ，可控220V 交流通断）和一接触器（3各常开主触点和一个常开辅助触点），通过微机及其接口电路去控制三相交流异步电机（电源为3－相、50Hz/380V ）的起动和停止。

(6分)。

合集下载

测控电路期末试题及答案

测控电路期末试题及答案

测控电路期末试题及答案一、选择题（共30题，每题2分，共60分）1. 下列哪个不属于电路测量的基本元件（）A. 电流计B. 电阻箱C. 电位器D. 锥形电阻器答案：D2. 测控电路中，常用的信号调理电路是（）A. 放大电路B. 滤波电路C. 抑制电路D. 比较电路答案：B3. 下列哪个不是测控电路的输入方式（）A. 模拟输入B. 数字输入C. 超声波输入D. 高频输入答案：C4. 下列哪个不是示波器的基本参数（）A. 频率B. 单位波形触发C. 垂直灵敏度D. 时间基准答案：B5. 下列哪个不属于测量电流的方式（）A. 万用表测量B. 电流表测量C. 示波器测量D. 拉格朗日法测量答案：D二、判断题（共10题，每题2分，共20分）1. 电子电流表属于主动测量仪表。

（√）2. 频率计是用来测量电流信号频率的仪器。

（×）3. 电流互感器是用来测量电压的仪器。

（×）4. 示波器主要用于观测电流波形和信号的幅度。

（√）5. 荧光显示器是一种常用的数字显示装置。

（×）三、简答题（共5题，每题10分，共50分）1. 请简要介绍示波器的基本工作原理。

示波器是一种用来观测电压信号波形的仪器。

其基本工作原理是通过垂直灵敏度和时间基准，将输入的电压信号转换成可视化的波形。

示波器做到了将电压信号显示在屏幕上，便于工程师对电路信号进行分析和调试。

2. 什么是电流互感器？其作用是什么？电流互感器是一种用来测量电流的装置。

它通过线圈的电磁感应作用，将高电流变成低电流输出给仪器进行测量。

电流互感器主要用于电力系统中的电流测量和保护装置中。

3. 请简要说明数字示波器相对于模拟示波器的优势。

数字示波器相对于模拟示波器具有以下几个优势：- 数字示波器具有更高的准确度和稳定性。

- 数字示波器可以通过接口和计算机进行数据传输和存储。

- 数字示波器具有更广泛的测量范围和功能，例如自动测量、存储和回放功能等。

测控电路试卷及答案

测控电路试卷及答案

中国矿业大学2011～2012学年第二学期《测控电路》试卷（A）卷考试时间：100 分钟考试方式：开卷学院机电学院班级姓名学号一、简答题（本题共4小题，每小题4分，共16分）1、运算放大器的输入失调电压2、差动放大电路3、调幅信号的包络检波4、PWM电路的基本构成和直流电动机的PWM调速的基本原理二、问答题（本题共3小题，每小题8分，共24分）1、用二极管和运算放大器构成的基本对数运算放大电路实际应用中需要做哪些改进?2、输入信号为正弦波形，画出此信号经过一般过零比较器和滞回比较器的输出波形图，并简单说明滞回比较器的优点3、比较巴特沃斯和切比雪夫滤波器的特点三、如图为辨向电路。

输入信号为A、B为方波脉冲信号。

正向移动时，A超前B信号90度，反向移动时，B超前A信号90度。

回答以下问题：（1）画出在正向移动时指明各点A、B、C、D、Y1、Y2的波形。

（2）简述对输出信号YI、Y2如何处理，可以实现辨向。

（15分）A（第三题图）四、无限增益多路反馈二阶滤波电路传递函数的一般公式为：325432121Y Y Y Y Y Y Y Y Y s H ++++-=)()(如图为一实际滤波电路。

参数为R1=33k ，R2=43k ，R3=68k ，C1=0.01uF ，C2=0.0015uF 。

（1）求电路的传递函数。

（2）根据电路传递函数求电路的增益、固有频率。

（15分）（第四题图）五、就直流电机回答以下问题：（1）直流电机的PWM 的调速原理。

（2）给出一种三角波发生电路，就其工作过程作解释。

（15分） 六、如图所示电路，回答以下问题：（1）推导出输出电压Uo 与输入电压U1、U2之间的关系式。

（2）在应用时如何选择器件？（3，要求输出电压Uo=5V ，求电位器RP 阻值的调节范围。

（20分）(第六题图)试卷A 参考答案一、（每小题4分，共16分）1、输出为零时加在输入端的补偿电压。

2、将两输入信号分别加在运放的同相和反相输入端，输出为两信号的差模放大信号的电路。

测控电路问答题

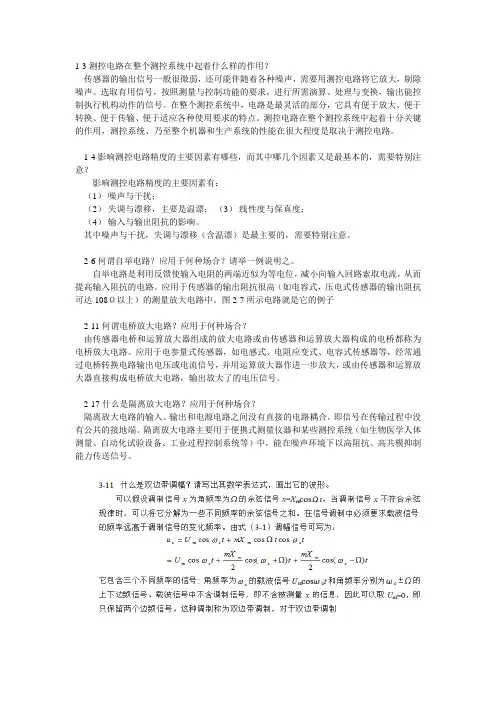

测控电路问答题
