2013-2014测控电路期末考试题-廖海洋老师

测控电路期末考试和答案一、单项选择题（每题2分，共20分）1. 在测控电路中，下列哪种元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 测控电路中，为了减少噪声干扰，通常采用的措施不包括以下哪项？A. 使用屏蔽电缆B. 增加信号放大C. 使用接地技术D. 增加信号频率答案：D3. 测控电路中，下列哪种电路不是放大电路？A. 运算放大器电路B. 差分放大器电路C. 电压跟随器电路D. 整流电路答案：D4. 在测控电路中，下列哪种元件用于隔离信号？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B5. 测控电路中，下列哪种元件用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 晶体管答案：B6. 在测控电路中，下列哪种元件不是基本的数字电路元件？A. 逻辑门B. 触发器C. 运算放大器D. 计数器答案：C7. 测控电路中，下列哪种电路用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A8. 在测控电路中，下列哪种元件用于信号的整流？A. 电阻器B. 二极管C. 三极管D. 运算放大器答案：B9. 测控电路中，下列哪种元件用于信号的转换？A. 电阻器B. 电容器C. 电感器D. 传感器答案：D10. 在测控电路中，下列哪种元件用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：D二、多项选择题（每题3分，共15分）11. 测控电路中，下列哪些元件可以用于信号的放大？A. 电阻器B. 运算放大器C. 三极管D. 电感器答案：B, C12. 在测控电路中，下列哪些措施可以减少信号的干扰？A. 使用屏蔽电缆B. 增加信号频率C. 使用接地技术D. 增加信号幅度答案：A, C13. 测控电路中，下列哪些元件可以用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B, C14. 在测控电路中，下列哪些元件可以用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A, C15. 测控电路中，下列哪些元件可以用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：B, D三、填空题（每题2分，共20分）16. 在测控电路中，_________电路用于将模拟信号转换为数字信号。

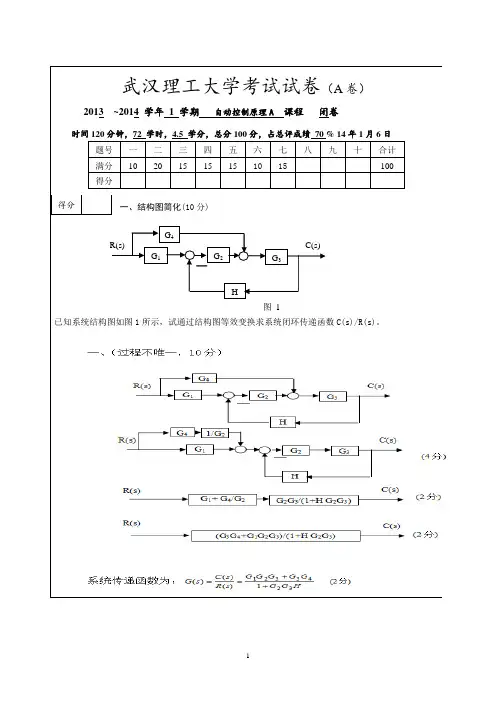

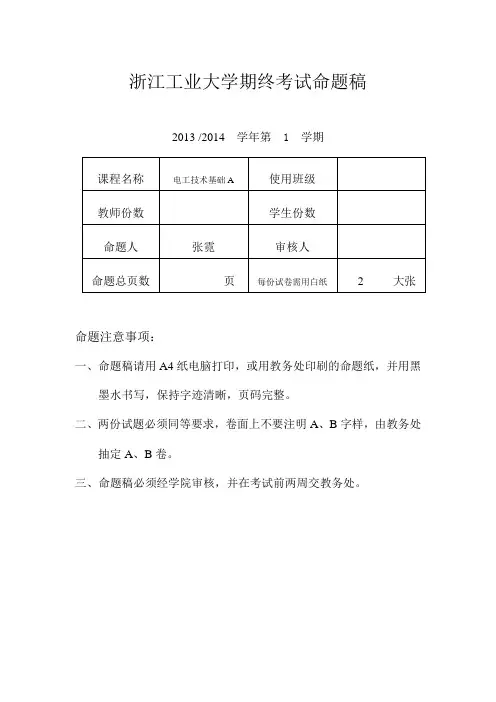

浙江工业大学期终考试命题稿2013 /2014学年第 1 学期命题注意事项：一、命题稿请用A4纸电脑打印，或用教务处印刷的命题纸，并用黑墨水书写，保持字迹清晰，页码完整。

二、两份试题必须同等要求，卷面上不要注明A、B字样，由教务处抽定A、B卷。

三、命题稿必须经学院审核，并在考试前两周交教务处。

浙江工业大学2013 /2014（1）试卷答案及评分标准课程 电工技术基础A 姓名_________________________ 班级 学号__ _________ 题序 一 二 三 四 五 六 总评 计分一、选择题： (每小题2分，共40分)1. 叠加原理适用于（ C ）。

A. 所有电路；B.非线性电路；C.线性电路2. 实验测得某有源二端线性网络的开路电压为16V ，短路电流为4A 。

当外接电阻为1Ω时，流过该电阻的电流 I 为 ( C ) 。

A. 1AB. 2.5AC. 3.2AD. 4A3. 如图所示各二端元件，（ B ）是吸收功率。

A. B. C.4. 在电路的暂态过程中，电路的时间常数τ愈小，则电流和电压的增长或衰减就（ A ）。

A. 愈快 B. 愈慢 C. 无影响5. 在图1-5中，开关S 闭合前电路已处于稳态，试问闭合开关瞬间，初始值()0L i +和()0i +分别为（ A ）。

A. 3A ，3AB. 0A ，1.5AC. 3A ，1.5A图1-56. 某感性负载采用并联电容法提高电路的功率因数后，该电路的有功功率P 将( B )。

A. 不确定 B. 保持不变 C. 减小 D. 增大－1A ＋ － 3V 3V － ＋ 2A 5V－＋2A7. 在RC 并联的正弦交流电路中，下列说法正确的是( A )。

A. 电流的相位超前电压B. 电流的相位和电压的相位相同；C. 电路的阻抗Z =R +jX C8. 如图1-8所示电路，下列式子正确的是（ D ）。

A ．S R L CU U U U =++& B ．U S = U R + U L - U C C ．U S = U R + U L + U C D ．22()SR L C U U U U =+-图1-89. 在RLC 串联交流电路中，调节电容值时，（ C ）。

重庆大学 测控电路 课程试卷2012 ~2013 学年 第 2 学期开课学院： 光电工程学院考试日期： 2013. 6. 7考试方式：考试时间： 120 分钟一、选择题（30分）：1．要测量的信号频率范围为5KHz ～25KHz ，滤波器的带宽应为 。

a. 6KHz ～26KHzb.0Hz ～30KHzc. 1KHz ～100KHzd. 三者都可以2．设计一个计数器用了9个D 触发器，设计成十进制计数器，最大计数值可以计 到 。

a. 199b. 99c. 512d. 256 3．采用隔离放大器的主要目的是 。

a.消除温漂b.消除干扰c.提高共模抑制比d.防止输出级对输入级影响 4．用运算放大器来构成有源滤波器，可以有 种基本类型。

a. 6b. 3c. 4d. 5 5．一般闭环控制电路的基本要求是 。

a.引入正反馈b.调制解调c.测量输出量反馈到输入端d.差动运算 6．在测量和数据采集接口电路中，采用采样保持电路的好处是 。

a. 提高分辨率 b. 提高采样速度 c. 便于计数 d. 提高稳定性 7．如果传感器的等效内阻很小，应采用 的三极管前置放大器来放大信号。

a. 共集接法 b. 共射接法 c. 共基接法 d. 三者都可以 8．设传感器的阻抗为Rs ，所谓信号放大的阻抗匹配就是 。

a. Rs 与放大器的Ri 相当 b. Ri=2Rs c. Ri ＜2Rs d. Ri ＞2Rs9．一般设计放大器时，要引入负反馈，主要的作用是 。

a. 消除温漂b. 提高放大倍数c. 减小频带宽度d. 三者都不是 10．用集成运放构成放大电路，输出输入同相的接法有 种。

a. 2b. 3c. 4d. 511．一个测量电路系统中要滤除50KHz ～70KHz 的干扰信号，应采用 。

a. 带阻滤波器 b. 有源滤波器 c. 无源滤波器 d. 带通滤波器 12．如果要用高通滤波器，主要是为了滤除 信号。

a. 高频b. 中频段c. 低频d. 高频低频 13．在测控电路中为了抑制共模信号，主要采用 放大器。

测控电路期末考试试题五（广石化）试题五答案一、图1是斩波稳零集成运算放大器。

图中N １为主放大器，N ２为调零放大器，A １、A ２分别为N １、N ２的侧向输入端，S a 1、S a 2和S b 1、S b 2为模拟开关，由内部或外部时钟驱动。

当时钟为高电平时，为误差检测和寄存阶段，模拟开关S a 1、S a 2闭合，S b 1、S b 2断开，N 2两输入端被短接，只有输入失调电压U 0s ２和共模信号U c 作用并输出，由电容C ２寄存，同时反馈到N ２的侧向输入端A ２，此时 2o '2c 2c 2s 022o U K U K U K U -+= 所以 c '22c 2s 0'22c '22c 2s 0'22o 11U K K U K K U K K U K K U +≈+++=式中 K ２——运算放大器N ２的开环放大倍数； K c ２——运算放大器N ２的开环共模放大倍数；K 2＇——运算放大器N ２的侧向端A ２输入时的放大倍数（K 2＇>> 1 ）。

也即C ２两端电压U C ２＝U o 2≈（K ２U 0s ２+K c ２U c ）/K 2＇。

另半周，时钟为低电平时，为校零和放大阶段，模拟开关S a 1、S a 2断开，S b 1、S b 2闭合，输入信号U i 同时作用到N １、N ２的输入端。

N ２除输入U i 、U 0s ２和U c 外，在侧向端A ２还作用着U C ２，所以，此时N ２的输出为++=-++=)()(2s 0i 22C '2c c22s 0i 22o U U K U K U K U U K Ui 2'2c 2c 2s 02'2c 2c )(U K K U K U K K U K =+-由此可见，N ２的失调电压U 0s ２和共模电压U c 在时钟的另半周期全部被消除，达到稳零目的。

安徽工业大学2018-2019学年度第一学期 《测控电路》课程期末考试卷（B ）大 项 一 二 三 四 五 总 分 统分人 得 分一、填空题（每空2分，共18分）1.在实际的遥传系统中，往往需要测量和控制量很多，为了能够用一个信道传送多路信号信息，常采用_____________技术。

一种是频率法，另一种是_____________。

2.调制信号的表达式为V t m t v F C )sin sin(Ω+=ω，则m F 称作________________。

霍尔效应集成电路的输出电路常采用带负载能力较强____________________构成。

3.图示1-1中元件符号是_________________________元件。

4.图示1-2电路中，v o 值为_______________________。

（图1-1） （图1-2） （图1-3）5.继电器绕组两端并接二极管V D 如图1-3所示，其的作用是__________________。

6.如果要求一个D/A 转换器能分辨5mV 的电压，设其满量程电压为10V ，满足要求其输入端数字量需要_________数字位。

光电耦合器在电路中的作用是_____________。

二、判断题（正确的在括号内打钩，错误的打叉。

每小题1分，共8分）1.心电信号通过导线和电极加到心电图机放大器的输入端，常把导线和电极合在一起称为导联。

（ ）2.变频控制的笼式或绕线式电动机，转速)1/(600s f n -=。

（ ）3.α的倒数称为品质因数Q ，它是评价带通和带阻滤波器的频率选择的一个重要指标，有Q = ω0/∆ω =f 0/ B 。

（ ）4.光电耦合器的传输比CTR 为CTR =∆i C /∆i D ，其数值比β值大，一般只有30~80。

（ ）5.任何模数转换器（ADC ）都包含三个基本功能：采样、量化和编码。

（ ）6.在测控电路设计中应尽量提高第二级的功率增益，尽量降低第后级的噪声。

测控电路期末考试试题四（广石化）试题四答案一 图1所示电路是什么电路？试述其工作原理。

（15分）图1图1所示电路是具有高输入阻抗的交流放大电路，由于它的同相输入端接有隔直电容C １的放电电阻(R １＋R 2），因此电路的输入电阻在没有接入电容C ２时将减为(R １＋R 2）。

为了使同相交流放大电路仍具有高的输入阻抗，采用反馈的方法，通过电容C ２将运算放大器两输入端之间的交流电压作用于电阻R １的两端。

由于处于理想工作状态的运算放大器两输入端是虚短的（即近似等电位），因此R １的两端等电位，没有信号电流流过R １，故对交流而言，R １可看作无穷大。

为了减小失调电压，反馈电阻R f 应与(R １＋R 2）相等。

这种利用反馈使R 1的下端电位提到与输入端等电位，来减小向输入回路索取电流，从而提高输入阻抗的电路称为自举电路。

什么是信号调制？在精密测量中为什么要采用信号调制？什么是解调？什么是调幅？什么是调频？什么是调相？请分别写出调幅、调频、调相信号的数学表达式。

（15分）在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。

而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。

为了便于区别信号与噪声，往往给测量信号赋以一定特征，这R fo就是调制的主要功用。

从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。

调幅就是用调制信号x 去控制高频载波信号的幅值。

常用的是线性调幅，即让调幅信号的幅值按调制信号x 线性函数变化。

调幅信号s u 的一般表达式可写为：t mx U u c m s cos )(ω+=调频就是用调制信号x 去控制高频载波信号的频率。

常用的是线性调频，即让调频信号的频率按调制信号x 的线性函数变化。

调频信号u s 的一般表达式可写为：t mx U u )cos(c m s +=ω调相就是用调制信号x 去控制高频载波信号的相位。

第一章绪论1、测控系统主要由传感器（测量装置）、测量控制电路（测控电路）、执行机构组成2、测控电路的主要要求：精、快、灵、可靠3、测控电路的特点：精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力，往往需要对信号进行调制。

在紧密测量中希望从信号一形成就成为已调制信号，因此常在传感器中进行调制。

5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形，并将应变片接入交流电桥。

这时电桥的输出也是调幅信号，载波信号的频率为电桥供电频率，电桥输出信号的幅值为应变片的变形所调制。

7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。

8、增量码信号是一种反映过程的信号，或者说是一种反映变化增量的信号。

它与被测对象的状态并无一一对应的关系。

9、绝对码信号是一种与状态相对应的信号。

10、开关信号可视为绝对码信号的特例，当绝对码信号只有一位编码时，就成了开关信号。

开关信号只有0和1两个状态。

11、控制方式可分为开环控制与闭环控制。

12、闭环控制的特点：它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定电路的输出相比较，当发现他们之间有差异时，进行调节补充:1、信息时代的标志——高性能计算机的发展，速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些？其中那几个因素是最基本的？（1）、噪声与干扰★（2）、失调与漂移，主要是温漂★（3）、线性度与保真度（4）、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s：对于理想运算放大器，输入电压为零，输出电压也必然为零。

然而，实际运算放大器中，前置级的差动放大器并不一定完全对称，必须在输入端加上某一直流电压后才能使输出为零，这一直流电压称之。

2、零点漂移：失调电压随时间和温度而变化，即零点在变动，称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态，本来就有1800的相位差，再加上外接和内部电路的RC网络，有可能出现3600的相位差，使电路振荡。

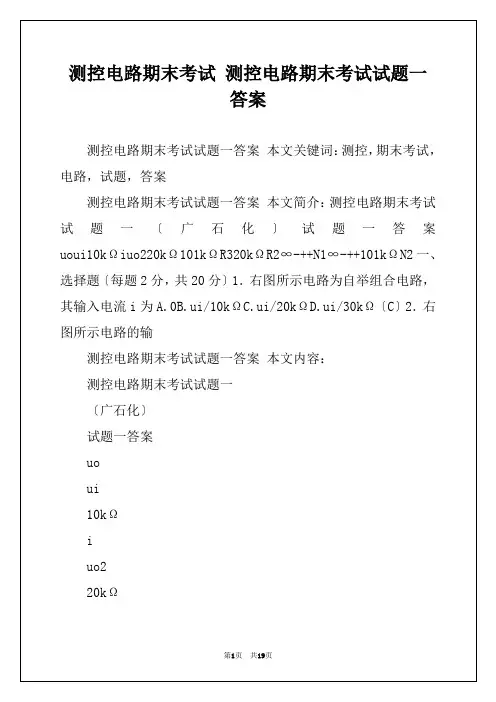

测控电路期末考试试题一(广石化)试题一答案一、选择题(每小题2分，共20分)1右图所示电路为自举组合电路，其输入电流 A. 0 B. u i /10k Q C. u/20k Q D. u i /30k Q( C2. 右图所示电路的输出电压为 A. U o U i /(1 ) B. U oU i /(1) C. U o U i /(1) D.U o U i /(1)3. 右图所示电路中的R 为电感传感器 A. 调幅信号 B. 调相信号 C. 调频信号 D. 调宽信号4. 公式 H (S) SK P (SS)2 为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 5.右图所示电路的输入信号 u i 是代表测量振动幅值的交当对被测量进行测量时，该电路输出为变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算（A ）6•—个10bit 逐次逼近A/D 转换器，其满量程电压为10V,若模拟输入电压U i 1V , 其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110 D. 0001010101（ B ）7•在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构9. 在PWM 功率转换电路中，有制动工作状态和不可逆的意思是 A. 电路不能提供电动机电枢的反相电流和反相电压 B. 电路能提供电动机电枢的反相电流但不能提供反相电压 C. 电路不能提供电动机电枢的反相电流但能提供反向电压 D. 电路既能提供电动机电枢的反相电流又能提供反相电压 （B ）10. 晶闸管的关断条件是 A. 阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平，阴极也接低电平C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的 8•右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 每一相上桥臂晶体管与下桥臂晶体管各导通120°上、下桥臂晶体管导通状态互相间隔 各相之间相位差为1200 换流只能在上下桥臂间进行（DA. B. C. D.D. 与阳极和阴极电压无关，仅需门极电压接低电平（B ）二、简答题（30分）1什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

测控电路期末考试试题三答案（广石化）一、图1是什么电路？试述其工作原理。

为使其具有所需性能，对电阻值有什么要求？（16分）二、图2是什么电路？试述其工作原理。

为使其具有所需性能，对电阻值有什么要求？（17分）二、图2是一种由集成运算放大器构成的全波精密检波电路。

在调幅波u s 为正的半周期，由于运算放大器N 1的倒相作用，N 1输出低电平，因此V D1导通、V D2u o 图1截止，A 点接近于虚地，u A ≈0。

在u s 的负半周，有u A 输出。

若集成运算放大器的输入阻抗远大于R 2，则i ≈- i 1 。

按图上所标注的极性，可写出下列方程组：1s s11s iR u u R i u -'='+= s2u iR u u u u A A'++=+=' sd u K u A'-=' 其中K d 为N 1的开环放大倍数。

解以上联立方程组得到u R R K u R R K R R u A )1(1)]1(1[21d21d21s +-++-=通常，N 1的开环放大倍数K d 很大，这时上式可简化为：A u R R u 21s -=或 s 12u R R u A -=二极管的死区和非线性不影响检波输出。

图中加入V D1反馈回路一是为了防止在u s 的正半周期因V D2截止而使运放处于开环状态而进入饱和，另一方面也使u s 在两个半周期负载基本对称。

图中N 2与R 3、R 4、C 等构成低通滤波器。

对于低频信号电容C 接近开路，滤波器的增益为-R 4/R 3。

对于载波频率信号电容C 接近短路，它使高频信号受到抑制。

因为电容C 的左端接虚地，电容C 上的充电电压不会影响二极管V D2的通断，这种检波器属于平均值检波器。

为了构成全波精密检波电路需要将u s 通过3R '与u A 相加，图2中N 2组成相加放大器，取332R R ='。

在不加电容器C 时，N 2的输出为：)2(s 34o u u R R u A +-=三、图3是什么电路？试述其工作原理。

华南农业大学珠江学院期末考试试卷2013—2014 学年度第二学期考试科目：电气测量（信工系）考试年级：__2011__级考试类型：（开卷）考试时间：120 分钟学号姓名年级专业题号一二三四五总分得分得分评卷人2分，共30分，每题只有一个正确选择，将1 2 3 4 5 6 7 8 9 10 11 12 13 14 151．在三相功率测量中，用二表法测三相功率，适用于【】交流电。

A．单相B．三相三线制C．三相四线制D．三相五线制。

2．若用示波器定量测试某信号前沿上升时间，所选用示波器Y通道的上升时间应【】被测信号的上升时间。

A. 大于B. 小于C. 等于3．在交流电电度表中，驱动机构用来产生转动力矩，制动机构用来产生制动力矩，其制动机构由【】组成。

A. 涡旋弹簧和半轴B. 游丝和半轴C. 永久磁铁和转盘D. 扭力弹簧和轴承4．下列功率表电路接线图，正确的是【】。

A. B.C. D.5．逐次逼近A/D转换的速度比积分式A/D转换的速度【】。

A. 相等B. 慢C. 快D. 无法比较6．测量值的数学期望偏离被测量真值的原因是【】。

A. 存在随机误差B. 存在系统误差C. 存在粗大误差7．在没有信号输入时，仍有水平扫描线，这时示波器工作在______状态，若工作在______状态，则无信号输入时就没有扫描线。

【】A.连续扫描触发扫描B.触发扫描连续扫描C.常态自动D.内触发扫描外触发扫描8．调节示波器中Y输出差分放大器输入端的直流电位即可调节示波器的【】。

A．偏转灵敏度B．Y轴位移C．倍率D．X轴位移9．根据测量误差的性质和特点，可以将其分为_________三大类【】。
