电路期末考试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，各电阻上的电压关系是：A. 电压相等B. 电压之和等于总电压C. 电压与电阻成正比D. 电压与电阻成反比答案：C2. 欧姆定律表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V答案：A3. 电容单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：A4. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B5. 一个电路的总电阻为10Ω，当电路中增加一个5Ω的电阻后，总电阻变为：A. 5ΩB. 15ΩC. 20ΩD. 无法确定答案：B6. 电感器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：C7. 基尔霍夫电流定律表明：A. 电路中任意节点的电流之和为零B. 电路中任意回路的电压之和为零C. 电路中任意节点的电压之和为零D. 电路中任意回路的电流之和为零答案：A8. 电阻串联时，总电阻等于：A. 各电阻的倒数之和B. 各电阻的差值C. 各电阻之和D. 各电阻的乘积答案：C9. 电路中，功率（P）与电压（V）和电流（I）的关系是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A10. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的周期答案：A二、填空题（每空2分，共20分）11. 电路中，当电阻为定值时，电流与电压成________关系。
答案：正比12. 串联电路中，总电阻等于各个电阻的________。
答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。
答案：和14. 电容器在直流电路中表现为________。
答案：开路15. 电感器在直流电路中表现为________。
电气测量技术期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是电气测量的基本参数？A. 电流B. 电压C. 电阻D. 功率答案：D2. 欧姆定律的公式是什么？A. V = I * RB. V = I / RC. I = V / RD. I = R / V答案：A3. 测量电路中电流的仪器是什么？A. 电压表B. 电流表C. 电阻表D. 功率表答案：B4. 以下哪个单位是电阻的单位？A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A5. 电流表的内阻应该：A. 非常大B. 非常小C. 适中D. 可以忽略不计答案：B6. 测量电压的仪器是什么？A. 电压表B. 电流表C. 电阻表D. 功率表答案：A7. 以下哪个是测量功率的单位？A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：D8. 测量电阻时，测量仪器的内阻应该：A. 非常大B.非常小C. 适中D. 可以忽略不计答案：A9. 测量功率时，通常使用的仪器是：A. 电压表B. 电流表C. 电阻表D. 功率表答案：D10. 测量电路中频率的仪器是什么？A. 频率计B. 电压表C. 电流表D. 电阻表答案：A二、填空题（每空2分，共20分）11. 欧姆定律的数学表达式是________。
答案：V = I * R12. 电流表的内阻越________，测量误差越小。
答案：小13. 电压表的内阻越________，测量误差越小。
答案：大14. 电阻的单位是________。
答案：欧姆（Ω）15. 功率的单位是________。
答案：瓦特（W）16. 测量电阻时，测量仪器的内阻应该________被测电阻。
答案：远大于17. 测量电流时，电流表应该与被测电路________连接。
答案：串联18. 测量电压时，电压表应该与被测电路________连接。
答案：并联19. 测量功率时，功率表应该与被测电路________连接。
电路期末考试题及答案1. 选择题1) 一个电路中有一个电源，一个电阻和一个电容器，如果电源的电压稳定为3V，电阻的阻值为2Ω，电容器的电容为6μF，则此电路的时间常数（τ）为多少？a. 2μsb. 3μsc. 6μsd. 12μs答案：c. 6μs2) 在一个RLC谐振电路中，若电感L为0.3H，电容C为2μF，则当谐振频率为10kHz时，电路的阻抗Z为多少？a. 5Ωb. 10Ωc. 15Ωd. 20Ω答案：d. 20Ω3) 在一个串联电路中，有一个电源、一个电阻R1和一个电感L，当开关S刚刚闭合瞬间，电路中的电流为零。
此时以下哪个说法是正确的？a. 电阻R1上的电压为零，电感L上的电压不为零b. 电阻R1上的电压不为零，电感L上的电压为零c. 电阻R1上的电压和电感L上的电压均为零d. 电阻R1上的电压和电感L上的电压均不为零答案：c. 电阻R1上的电压和电感L上的电压均为零2. 填空题1) 欧姆定律描述了电路中的电压、电流和________之间的关系。
答案：电阻2) 串联电路中，总阻值等于各个电阻的阻值之________。
答案：和3) 在一个RLC电路中，当电流的频率与电路的谐振频率相同时，该电路呈________。
答案：共振3. 解答题1) 请简要解释电容器的作用和原理。
答：电容器是一种被用来存储电能的器件。
它由两块金属导体（即电极板）和介质（即电容介质）组成，电容介质可以是空气、塑料、陶瓷或电解质等。
当电容器接通电源后，电极板上会产生正负电荷，形成电场。
这时，电容器会储存能量，其中储存的能量量与电容器的电压和电容成正比。
2) 解释直流和交流电的区别。
答：直流电（DC）和交流电（AC）是两种常见的电流类型。
直流电的电流方向始终保持不变，电压稳定，例如电池供电的电路。
交流电的电流方向会定期变换，电压随时间变化，例如在家中使用的电源。
因此，直流电和交流电的主要区别在于电流方向和电压变化形式。
电路基本分析 电路基础期末考试试卷1 A 卷一、判断题(每题2分)1. 在换路瞬间，如果电感电流不跃变，则电感电压将为零。
（ ）2. 当电感元件在某时刻 t 的电流 i (t ) = 0时，电感元件两端的电压 u (t )不一定为零；同样，当 u (t ) = 0时，i (t )不一定为零。
3. 实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。
（ ）4. 某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。
当某层发生开路故障时，另二层电器一般不能正常工作。
（ ）5. 如图所示，当 i 1 按图示方向流动且不断增大时，i 2 的实际方向如图所示。
（ ）分享于上学吧资料分享课后答案二、填空题(每题1分)1. 正弦量的三要素是指（ ）、（ ）、（ ）2. 线性无源二端网络的阻抗与网络的结构、元件参数及（ ）有关。
3. 复功率 ~S 的定义为 ~S =（ ），它的实部表示（ ）功率，它的虚部表示（ ）功率，它的模表示（ ），它的辐角表示（ ）。
4. 对称三相电路中，电源线电压为220V ，负载作三角形联结，每相阻抗Z = 22?，则线电流为（ ）；三相总有功功率为（ ）。
5. 由q ? u 平面中一条曲线所确定的元件称为（ ）元件；由?? i 平面中一条曲线所确定的元件称为（ ）元件。
6. 只具有单一节点对的电路的节点电压方程U =（ ），它称为（ ）定理。
7. n 个节点、b 条支路的连通图，其树支数为( )，连支数为( )。
8. 已知某无源网络的导纳Y = (2 + j2)S ，则该网络的阻抗为（ ）?，网络为（ ）性 。
9. 选择u 、i 为关联参考方向时，50 ?电阻元件的 u 、i 关系为（ ），100?F 电容元件的u 、i 关系为（ ）,10mH 电感元件的u 、i 关系为（ ）。
10. RLC 串联电路中，R = 50 ?，L = 50 mH ，C = 10?F ；电源电压U S =100V ，则谐振时电流I = ( )；品质因数Q = ( )。
测控仪器电路试题及答案一、单项选择题（每题2分，共20分）1. 测控仪器电路中，下列哪个元件不具有放大作用？A. 电阻B. 晶体管C. 运算放大器D. 电容器答案：A2. 在模拟电路中，下列哪个元件主要用于信号的滤波？A. 电阻B. 电感C. 电容D. 晶体管答案：C3. 测控系统中，下列哪个设备用于将模拟信号转换为数字信号？A. 传感器B. 模数转换器C. 放大器D. 滤波器答案：B4. 以下哪个参数不是衡量放大器性能的指标？A. 增益B. 带宽C. 阻抗D. 频率答案：D5. 在电路设计中，下列哪个元件主要用于隔离电源？A. 二极管B. 电容C. 电感D. 变压器答案：D6. 测控仪器中，下列哪个元件用于实现信号的相位翻转？A. 电阻B. 电容C. 电感D. 运算放大器答案：D7. 测控系统中，下列哪个设备用于实现数据的存储？A. 传感器B. 模数转换器C. 数据采集卡D. 显示器答案：C8. 在电路设计中，下列哪个元件主要用于信号的衰减？A. 电阻B. 电感C. 电容D. 二极管答案：A9. 测控仪器电路中，下列哪个元件不具有滤波作用？A. 电阻B. 电感C. 电容D. 二极管答案：A10. 在数字电路中，下列哪个元件主要用于实现逻辑运算？A. 电阻B. 电容C. 晶体管D. 逻辑门答案：D二、多项选择题（每题3分，共15分）1. 在测控仪器电路中，下列哪些元件可以用于实现信号的放大？A. 晶体管B. 运算放大器C. 电感D. 电容答案：AB2. 测控系统中，下列哪些设备用于信号的转换？A. 传感器B. 模数转换器C. 滤波器D. 显示器答案：AB3. 在电路设计中，下列哪些元件可以用于实现信号的隔离？A. 二极管B. 变压器C. 电容D. 电感答案：BD4. 测控仪器中，下列哪些元件用于实现信号的整形？A. 电阻B. 电容C. 二极管D. 运算放大器答案：CD5. 在数字电路中，下列哪些元件主要用于实现信号的存储？A. 电阻B. 电容C. 晶体管D. 存储器答案：BD三、判断题（每题1分，共10分）1. 测控仪器电路中的放大器可以无限制地放大信号。
wu o10k10kΩΩiu o2 20k20kΩΩ20k20kΩΩ∞-++N1 ∞-++100k100kΩΩNu oRu iR∞-++N UT RCU sR2 VD2 R3 变信号，该电路可实现变信号，该电路可实现 A. 负峰值运算负峰值运算 B. 正峰值运算正峰值运算 C. 峰峰值运算峰峰值运算D. 绝对值运算绝对值运算 （ A ） 6．一个10bit 逐次逼近A/D 转换器，其满量程电压为10V 10V, , 若模拟输入电压V1=iu ,其数字输出量的数值为其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110 D. 0001010101 ( B ) 7．在相位跟踪细分电路中，相位基准．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍 ( A ) 8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 A. 每一相上桥臂晶体管与下桥臂晶体管每一相上桥臂晶体管与下桥臂晶体管 各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行换流只能在上下桥臂间进行 （ D ）9．在PWM 功率转换电路中，有制动工作状态和不可逆的意思是功率转换电路中，有制动工作状态和不可逆的意思是 A. 电路不能提供电动机电枢的反相电流和反相电压电路不能提供电动机电枢的反相电流和反相电压 B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压 ( B ) 10．晶闸管的关断条件是．晶闸管的关断条件是 A. 阳极接低电平，阴极接高电平阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流阳极与阴极之间的电流小于其维持电流～MV D3 E C 1V D1 V D5 V 5 V 3 V 1 V 4 V D4 V 6 V D6 V 2 V D2 C. 阳极接低电平，阴极也接低电平阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平与阳极和阴极电压无关，仅需门极电压接低电平 ( B ) 二、简答题（30分）1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

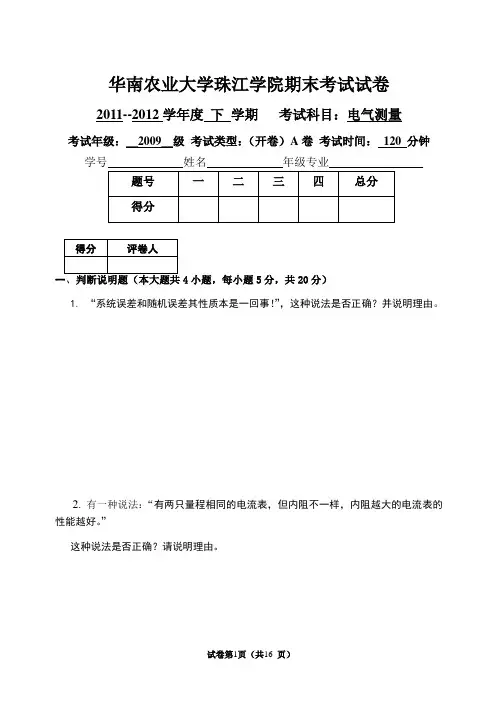

华南农业大学珠江学院期末考试试卷2011--2012学年度下学期考试科目：电气测量考试年级：__2009__级考试类型：（开卷）A卷考试时间：120 分钟学号姓名年级专业4小题，每小题5分，共20分）1. “系统误差和随机误差其性质本是一回事！”，这种说法是否正确？并说明理由。
2.有一种说法：“有两只量程相同的电流表，但内阻不一样，内阻越大的电流表的性能越好。
”这种说法是否正确？请说明理由。
3.有一种说法：“模拟电压表和数字电压表的分辨率都是由电路参数决定。
”判断上述说法是否正确，并说明理由。
4.“采用二表法和三表法测量三相功率，其测量结果是一样的。
”试判断上述说法是否正确，并说明理由。
二、简述题（本大题共4小题，每小题5分，共20分）1. 减小随机误差的主要方法是什么？2. 简述磁电系检流计动圈从静止至稳定过程。
3.简述如下图电子电压表的峰-峰值检波电路的工作原理。
附图 2—14.如右图所示接地电阻测量仪，试简述其工作原理。
三、计算题（本大题共4小题，每小题8分，共32分）1. ．有一磁电系表头，内阻为150Ω，额定压降为30mV ，现将它改为450mA 量程的电流表，问应接多大的分流器，若将它改为60V 的量程的电压表，则应接多大的附加电阻?2．有两个电路，其负载电阻分别为1R =10k Ώ、2R =100Ώ，负载两端电压为300V 。
用功率表测量这两个电路的功率；已知功率表参数WA R =0.1Ώ、WV R =1.5k Ώ，问应如何选择测量电路,并画出两个电路的接线图，并分别计算测量时的表耗功率。
3．在示波器上分别观察到峰值相等的正弦波、方波和三角波，V U p 5=，分别用都是正弦有效值刻度的峰值、均值、有效值的检波方式的电压表测量，试求读数分别为多少？4．甲、乙两台DVM ，甲的显示器显示的最大值为9999，乙为19999，问：（1）它们各是几位的DVM ？（2）若乙的最小量程为200mV ，其分辨力为多少？（3）若乙的固有误差为)%02.0%05.0(m x U U U +±=∆，分别用2V 和20V 档测量V U x 56.1=电压时，绝对误差和相对误差各为多少？四、综合题（本大题共2小题，每小题14分，共28分）1.如下图所示交流阻抗电桥，请按照下列要求作答。
电路c期末考试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件不包括以下哪一项？A. 电阻B. 电容C. 电感D. 变压器答案：D2. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V/RB. I = V * RC. V = I * RD. V = R / I答案：A3. 在交流电路中，电感元件的阻抗是：A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：A4. 根据基尔霍夫电压定律，一个闭合电路中：A. 总电压等于总电流B. 总电流等于总电压C. 总电压等于所有元件电压之和D. 总电流等于所有元件电流之和答案：C5. 电路中的功率因数是指：A. 有功功率与视在功率的比值B. 有功功率与无功功率的比值C. 无功功率与视在功率的比值D. 视在功率与有功功率的比值答案：A6. 以下哪个不是电路的三种基本状态之一？A. 开路B. 短路C. 负载状态D. 断路答案：D7. 串联电路中，总电阻与各部分电阻的关系是：A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻之差D. 等于各部分电阻之商答案：A8. 并联电路中，总电流与各分支电流的关系是：A. 等于各分支电流之和B. 等于各分支电流之积C. 等于各分支电流之差D. 等于各分支电流之商答案：A9. 理想电压源的特点是：A. 内阻为零B. 内阻无穷大C. 电压随电流变化D. 电流随电压变化答案：A10. 理想电流源的特点是：A. 内阻为零B. 内阻无穷大C. 电流恒定不变D. 电压恒定不变答案：C二、填空题（每空2分，共20分）1. 电路的基本组成包括________、________和________。
答案：电源、导线、负载2. 电路中，电阻的单位是________。
答案：欧姆（Ω）3. 交流电路中，电容元件的阻抗表达式为________。
答案：jωC4. 电路中，功率的计算公式为________。
测控电路期末考试题及答案# 测控电路期末考试题及答案一、选择题（每题2分，共20分）1. 测控电路中，模拟信号的采样定理要求采样频率至少为信号最高频率的多少倍？A. 1倍B. 2倍C. 4倍D. 8倍答案：B2. 下列哪个不是数字信号的优点？A. 抗干扰能力强B. 易于存储C. 易于传输D. 易于模拟答案：D3. 模数转换器（ADC）的主要功能是什么？A. 将数字信号转换为模拟信号B. 将模拟信号转换为数字信号C. 将数字信号放大D. 将模拟信号放大答案：B4. 信号的频率响应通常是指什么？A. 信号的幅度B. 信号的相位C. 信号的频率D. 信号的幅度与相位随频率的变化答案：D5. 在数字滤波器设计中，FIR滤波器与IIR滤波器的主要区别是什么？A. FIR滤波器使用有限脉冲响应B. IIR滤波器使用无限脉冲响应C. FIR滤波器设计简单D. IIR滤波器设计复杂答案：A B6. 信号的采样和量化过程分别对应了模拟信号的哪些处理？A. 采样对应了信号的幅度B. 采样对应了信号的时间C. 量化对应了信号的时间D. 量化对应了信号的幅度答案：B D7. 下列哪个是数字信号处理的优点？A. 易于实现B. 精度高C. 抗干扰能力强D. 所有选项都是答案：D8. 在信号的数字滤波中，低通滤波器的作用是什么？A. 允许低频信号通过，阻止高频信号B. 阻止低频信号，允许高频信号C. 允许所有信号通过D. 阻止所有信号答案：A9. 在数字信号处理中，傅里叶变换的逆变换主要用于什么？A. 从时域信号得到频域信号B. 从频域信号得到时域信号C. 从模拟信号得到数字信号D. 从数字信号得到模拟信号答案：B10. 什么是数字信号的量化误差？A. 信号采样时产生的误差B. 信号量化时产生的误差C. 信号传输时产生的误差D. 信号放大时产生的误差答案：B二、简答题（每题10分，共20分）1. 简述模拟信号与数字信号的区别。
电路期末试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，总电阻与各部分电阻的关系是（）。
A. 等于最小电阻B. 等于各部分电阻之和C. 等于各部分电阻之差D. 无法确定答案：B2. 电容器的容抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先正比后反比答案：B3. 下列哪个元件不是半导体器件？（）。
A. 二极管B. 三极管C. 集成电路D. 电容器答案：D4. 在理想变压器中，一次侧和二次侧的电压与匝数的关系是（）。
A. 正比B. 反比C. 无关D. 先正比后反比答案：A5. 根据基尔霍夫电压定律，任何闭合回路中，各段电压的代数和等于（）。
A. 0B. 电源电动势C. 电源内阻电压D. 无法确定答案：A6. RC串联电路中，当电阻等于电容的充电时间常数时，电路的充电量达到（）。
A. 50%B. 63.2%C. 75%D. 100%答案：B7. 在三相交流电路中，线电压与相电压的关系是（）。
A. 相等B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 无法确定答案：B8. 一个电路的功率因数为0.8，表示该电路的（）。
A. 电流与电压相位差为45°B. 电流与电压相位差为30°C. 电流滞后电压D. 电流超前电压答案：B9. 电路中产生电磁感应的条件是（）。
A. 电路必须闭合B. 磁场必须变化C. 电路中的磁通量必须变化D. 电路中的电流必须变化答案：C10. 在正弦交流电路中，电感的感抗与电容的容抗相等时，电路的工作状态称为（）。
A. 纯电阻状态B. 谐振状态C. 感性负载D. 容性负载答案：B二、填空题（每题2分，共20分）11. 一个电路的总电阻为600Ω，其中包含一个100Ω的电阻，若该电阻增大到300Ω，则总电阻变为______Ω。
答案：30012. 电路中两点间的电位差为12V，若通过这段电路的电流为2A，则这段电路的功率为______W。
电路期末试题及答案一、选择题1. 电阻是电流强度和电压大小的比值，它的单位是：A. 安培 (A)B. 伏特 (V)C. 欧姆(Ω)D. 瓦特 (W)答案：C2. 下列哪个元件是以阻断电流为主要功能的？A. 电阻B. 电容C. 电感D. 二极管答案：D3. 当电路中的电阻增加，以下哪项说法是正确的？A. 电流增大B. 电流减小C. 电流不变D. 电流无法确定答案：B4. 在串联电路中，总电压等于各个电阻的电压之和。
这个说法是否正确？A. 正确B. 错误答案：A5. 在并联电路中，总电流等于各个电阻上的电流之和。
这个说法是否正确？A. 正确B. 错误答案：A二、填空题1. 欧姆定律描述了电流、电压和电阻之间的关系，表达式为：U = ____ × R。
答案：I（或A）2. 电流的单位是 ______。
答案：安培（或A）3. 在电路中，可以储存电荷的器件叫做 ______。
答案：电容（或电容器）4. 电感的单位是 ______。
答案：亨利（或H）5. 在电路中，将交流电转换为直流电的元件叫做 ______。
答案：整流器三、计算题1. 若一个电阻为10欧姆，通过该电阻的电流为5安培，则该电阻两端的电压为多少伏特？答案：50伏特2. 两个电阻分别为6欧姆和9欧姆，串联连接在电压为12伏特的电路中，求总电阻？答案：15欧姆3. 若一个电感的感值为0.5亨利，通过该电感的电流变化率为5A/s，则该电感两端的电压为多少伏特？答案：2.5伏特4. 若一个电容器的电容为200微法，通过该电容器的电压变化率为500V/s，则该电容器两端的电流为多少安培？答案：0.1安培四、解答题1. 画出一个简单电路图，其中包含一个电源、两个电阻和一个电灯。
标明电流的方向。
答案：（请根据具体电路情况绘制）2. 已知电路中的总电流为5安培，总电压为20伏特，计算总电阻。
答案：根据欧姆定律，总电阻等于总电压除以总电流，所以总电阻为4欧姆。
电路课期末考试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的参考方向可以任意选择，但必须保持一致。
（）A. 正确B. 错误答案：A2. 在串联电路中，电流在各个元件中是相等的。
（）A. 正确B. 错误答案：A3. 欧姆定律适用于交流电路。
（）A. 正确B. 错误答案：B4. 理想电压源的内阻为零。
（）A. 正确B. 错误答案：A5. 电容器在直流电路中相当于开路。
（）A. 正确B. 错误答案：A6. 电感器在交流电路中会产生感抗。
（）A. 正确B. 错误答案：A7. 电路的功率因数是指电路中实际功率与视在功率的比值。
（）A. 正确B. 错误答案：A8. 星形连接的三相电路中，线电压是相电压的√3倍。
（）A. 正确B. 错误答案：A9. 电路中的谐振频率是指电路的阻抗达到最大值时的频率。
（）A. 正确B. 错误答案：B10. 电路中的最大功率传输定理适用于任何负载。
（）A. 正确B. 错误答案：B二、填空题（每空1分，共20分）1. 电路中的总电阻等于各个电阻的______之和。
答案：并联2. 电路中的总电导等于各个电导的______之和。
答案：串联3. 电路中的总阻抗等于各个阻抗的______之和。
答案：并联4. 理想电流源的内阻为______。
答案：无穷大5. 电路中的总功率等于各个元件消耗的______之和。
答案：实际功率6. 电路中的总功率因数等于各个元件功率因数的______。
答案：乘积7. 电路中的谐振频率是指电路的阻抗达到______时的频率。
答案：最小值8. 电路中的最大功率传输条件是负载阻抗等于源阻抗的______。
答案：共轭复数9. 电路中的总电压等于各个电压源的______之和。
答案：串联10. 电路中的总电流等于各个电流源的______之和。
答案：并联三、计算题（每题10分，共60分）1. 已知电路中的电阻R1=10Ω，R2=20Ω，求串联后的总电阻。
答案：R总=R1+R2=10Ω+20Ω=30Ω2. 已知电路中的电感L1=2H，L2=3H，求并联后的总电感。
电路期末试题及答案一、选择题（共20题，每题2分，共40分）1. 以下哪个不是电流的量纲？A. 安培（A）B. 欧姆（Ω）C. 瓦特（W）D. 库伦（C）答案： C. 瓦特（W）2. 以下哪一个条件是简单电路连通的充要条件？A. 电流I＞0B. 电流I＝0C. 电势差V＞0D. 电势差V＝0答案： A. 电流I＞03. 电阻器R1、R2、R3连在一起，则总电阻为：A. R1 + R2 + R3B. R1 × R2 × R3C. 1 / （1/R1 + 1/R2 + 1/R3）D. R1 × R2 × R3答案： C. 1 / （1/R1 + 1/R2 + 1/R3）4. 以下哪一个物理量不属于电路基本定律？A. 电压B. 电流C. 电阻D. 功率答案： D. 功率5. 在直流电路中，以下哪个元件的电流方向不变？A. 电阻B. 电感C. 电容D. 都不变答案： A. 电阻6. 利用串联定律，下面哪个等式是正确的？A. U = U1 + U2 + U3B. I = I1 + I2 + I3C. R = R1 + R2 + R3D. U = R × I答案： B. I = I1 + I2 + I37. 下列哪个标志符号代表直流电源？A. OB. ～C. △D. =答案： A. O8. 下列哪个标志符号代表电阻器？A. ZB. ∽C. △D. R答案： D. R9. 以下哪个电路不需要接地？A. 直流电路B. 交流电路C. 过电压保护电路D. 电子电路答案： B. 交流电路10. 阻值为R的电压表接在电流为I的电路的两端，则该电压表的内阻是多少？A. IB. RC. I/2D. 2R答案： C. I/211. 一台电视机耗电50W，工作8小时，所消耗的电能是多少？A. 0.2kWhB. 0.4kWhC. 0.6kWhD. 0.8kWh答案： C. 0.6kWh12. 已知电势差U为10V，通过电阻R的电流I为2A，则该电阻的阻值为多少？A. 2ΩB. 4ΩC. 5ΩD. 20Ω答案：A. 2Ω13. 两个串联电阻为4Ω和6Ω，其等效电阻为多少？A. 2ΩB. 8ΩC. 10ΩD. 24Ω答案：C. 10Ω14. 两个并联电阻为2Ω和4Ω，其等效电阻为多少？A. 0.5ΩB. 1.5ΩC. 2ΩD. 6Ω答案：B. 1.5Ω15. 在交流电路中，以下哪个元件的电压相位与电流相位差为零？A. 电阻B. 电感C. 电容D. 都不是答案： A. 电阻16. 下列哪个电抗不属于感性元件？A. 电感B. 电容C. 电流D. 电阻答案： D. 电阻17. 交流电路中，电压表测量的是：A. 电压的有效值B. 电压的峰值C. 电压的最大值D. 电压的平均值答案： A. 电压的有效值18. 以下哪一个是直流电路中的基尔霍夫定律？A. U = R × IB. U = L × IC. U = C × ID. U = R / I答案： A. U = R × I19. 以下哪一个是交流电路中的基尔霍夫定律？A. U = R × IB. U = L × IC. U = C × ID. U = R / I答案： D. U = R / I20. 以下哪一个元件是用来稳压的？A. 电感B. 电容C. 二极管D. 三极管答案： C. 二极管二、解答题（共4题，每题15分，共60分）1. 简述直流电路中的欧姆定律及其公式，列举一个应用实例。
电路期末试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电位差是指两个点之间的电压。
（）A. 正确B. 错误答案：A2. 欧姆定律表明，电流与电压成正比，与电阻成反比。
（）A. 正确B. 错误答案：A3. 电路中的电流总是从电源的正极流向负极。
（）A. 正确B. 错误答案：B4. 电路中的电阻并联时，总电阻值会减小。
（）A. 正确B. 错误答案：A5. 电容器的充放电过程是瞬时完成的。
（）A. 正确B. 错误答案：B6. 电感器在交流电路中会产生感抗。
（）A. 正确B. 错误答案：A7. 理想变压器的变比等于原副线圈匝数之比。
（）A. 正确B. 错误答案：A8. 电路中的功率因数表示有功功率与视在功率的比值。
（）A. 正确B. 错误答案：A9. 电路中的谐振频率是指电路的阻抗最小的频率。
（）A. 正确B. 错误答案：B10. 电路的最大功率传输定理是指负载电阻等于源电阻时，负载获得的功率最大。
（）A. 正确B. 错误答案：A二、填空题（每题2分，共20分）1. 电路中电流的单位是________。
答案：安培2. 电阻的单位是________。
答案：欧姆3. 电感的单位是________。
答案：亨利4. 电容的单位是________。
答案：法拉5. 电压的单位是________。
答案：伏特6. 电流通过电阻时，产生的热量可以用公式________表示。
答案：Q = I²Rt7. 电路中的基尔霍夫电流定律表明，任何节点的电流之和等于________。
答案：零8. 电路中的基尔霍夫电压定律表明，任何闭合回路的电压之和等于________。
答案：零9. 电路的功率因数可以通过公式________计算。
答案：PF = P/S10. 电路的谐振频率可以通过公式________计算。
答案：f = 1/(2π√LC)三、计算题（每题10分，共40分）1. 已知电阻R1=100Ω，R2=200Ω，R1和R2串联，求总电阻R。
测控电路期末考试试题一（广石化）试题一答案一、选择题（每小题2分，共20分）1． 右图所示电路为自举组合电路，其输入电流i 为 A. 0 B. u i /10k ΩC. u i /20k ΩD. u i /30k Ω （ C ）2． 右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u uC. )1/(δδ-=i o u uD. )1/(δδ--=i o u u （ D ）3．右图所示电路中的R 为电感传感器，当对被测量进行测量时，该电路输出为 A. 调幅信号 B. 调相信号 C. 调频信号D. 调宽信号 （ B ）u iT4．公式202202)()(ωαωω+++=S S S K S H P 为 A. 二阶有源低通滤波器的传递函数 B. 二阶有源高通滤波器的传递函数 C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 （ D ） 5．右图所示电路的输入信号u i 是代表测量振动幅值的交变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算D. 绝对值运算 （ A ）6．一个10bit 逐次逼近A/D 转换器，其满量程电压为10V, 若模拟输入电压V 1=i u ,其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110D. 0001010101 ( B ) 7．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A ) 8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的A. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（ D ）9．在PWM功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )10．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平 ( B ) 二、简答题（30分）1． 什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
答：隔离放大电路是指电源、输入放大器及输出放大器没有公共端，即不共地。
光耦合隔离放大电路的基本原理如图所示，它是通过中间的一个光电隔离器将输入与输出放大器隔开的，这样可提高抗干扰能力。
2． 什么是双边带调幅？请写出其数学表达式，并画出其波形。
答：双边带调幅是在调幅信号中，将载波信号幅值Um 取0，从而得到频带在Ω±c ω围的调幅信号。
数学表达式：t t U t t mX U c xm c m s ωωcos cos cos cos Ω=Ω=m X —调制信号幅度，Ω—调制信号角频率，c ω—载波角频率，m —调制度3． 如图所示电路为无限增益多路反馈型二阶滤波电路还是压控电压源型二阶滤波电路？如果想构成二阶高通滤波电路，Y 1~Y 5的RC 元件该如何选取？ 答：此电路为无限增益多路反馈二阶滤波电路，若要构成高通滤波电路，Y 1，Y 2，Y 3应为电容，Y 4，Y 5应为电阻。
t )4． 如图所示，是一采样保持电路，简述电容C 1的作用及该电路的优缺点？答：此电路中C 1为反馈校正电容。
在电路的保持阶段，V 2的漏电流及N 2的偏置电流在C 1上产生的电压与V 的漏电流和N 2偏置电流在C 上产生的电压数值相等，方向相反，这样就大大减弱了V 的漏电流和N 2偏置电流对输出的影响，保持精度提高。
此电路的精度很高，但由于电容C 1、C 等的存在，引入了多个时间常数，故而转换速率下降。
即此电路的精度是靠牺牲速度实现的。
5． 如图所示是电容强迫换流的原理图，图中K 1是主晶闸管，K 2是辅助晶闸管，R为负载电阻，C 为换流电容，简述其工作原理，若R 1=R 2=100Ω，晶闸管的关断时间310－ q t 秒，确定电容C 的取值围。
答：在K 1导通时，U d 通过R 2、K 1给C 充电至电压两端电压为-U d 。
后来K 2导通，C 便通过K 2，K 1放电，放电电流使K 1中电流迅速减为零，后C 通过U d ，R 1放电，直至放电电流为0，C 两端电压为U d 。
此过程中K 1开始承受一定时间的反向电压，从而使K 1关断，实现换流。
K 1承受反向电压的R 2 K 2时间2ln 0⋅=RC t ，而要求q t t >0 uF R t C q4.142ln 100102ln 3=⨯=>∴- 故电容C 应大于14.4uF 。
6． 简述A/D 转换电路中分辨率和精度的区别。
A/D 转换电路的分辨率是指：将连续的模拟信号转换为离散的数字信号时对应一定幅度的电压围，当超过这一幅度的电压时，输出的数字信号将发生变化。
这样能分辨的电压围即为分辨率。
而精度是指：理想的ADC 指不含量化误差的误差，如元器件的误差和噪声等引起的误差。
精度指包含误差的比例，常用量程的百分比或pp/n 表示。
三、利用4个性能相同的传感器测量一个轴在4个截面上的直径，得到的信号电压为u 1、u 2、u 3、u 4，要想求其平均直径，可采用什么电路？请画出电路图，并写出电路输出电压公式。
（7分）解：要求平均直径，可采用平均值运算电路。
此题要求四个电压的平均值，即为求加权平均值，可利用加法电路实现。
电路图如下： 取R1=R2=R3=R4=4R5 就有：U0=-(U1+U2+U3+U4)/4只要再通过一个反向电路，就可得到真正的四个电压的平均值了。
四、如图所示电路为何种电路？当输入信号u s与U c的波形如图所示时，画出u o在加电容C前后的波形。
（8分）答：此电路为整流型精密相敏检波电路。
波形如图：C10kΩu o10kΩ10kΩ10kΩ5kΩU c∞-++N∞-++N10kΩV1V2u A+u s-c图1为不接电容C 的情况下U O 的波形；图2为接电容C 的情况下U O 的波形五、如图所示电路为何种放大电路？写出输出电压u o 与输入电压u i1、u i2之间的关系式，并说明该电路的主要特点。
（10分）此电路为高共模抑制比放大电路。
Pi i i o o i R R u u K u u K u u I 122211100100-=-=-=211100100i Pi P P o u R u R R u -+=122100100i P i P P o u R u R R u -+=)(2002121i i PP o o u u R R u u -+=-∴ u i1u i2u o1 u o2 100k Ω 10k Ω100k Ω20k Ω20k Ω100k Ωu100k Ω ∞+- +N 1I R ∞ -+ +N 2∞-+ + N 3P P i i o o d R R u u u u k 2002121+=--=)(2005)(201002121i i PP o o o u u R R u u u -+⨯-=--=∴若：K R P 10= )(105210i i u u u --= 特点：1、电阻对称，增益可调2、共模电压，飘移，失调电压均在RP 两端自动消除，不产生影响，具有高共模抑制能力六、下图是LM131用作电路转换的简化电路图，电流源输出电流S i 由部基准电压源供给的1.9V 参考电压和外接电阻S R 决定（S S R V i /9.1=）。
1．简述该电路的工作原理；2．当i u 为某一正值时，画出电压6u 和输出0u 的波形；3．若Ω===470t L S R R R ，uF C t 01.0=, 当输入电压为1V 时，求输出电压的频率。
（10分）R解：1、此电路为V/f 转换电路。
当U 6<U i 时，输出为低电平，Q=0，U 0为高电平，S 接1，i s 给C L 充电，且U 通过Rt 给Ct 充电。
当Us 达到单稳态触发电压时，使单稳翻转，Q=1，V 导通，U 0输出低电平，Ct 通过Rt 及V 放电，C L 通过R L 放电。
C L 充电时间Rt ，Ct 由决定，放电时间U 6，U i 由大小决定。
U 0就可输出频率与U i 有关的脉冲信号了。
2、3、由T Ri Ui RtCt R S =⨯3ln 9.1 得MHz Ui f 1.001.04701.19.1=⨯⨯⨯=八、试用一交流固态继电器（AC-SSR ，可控220V 交流通断）和一接触器（3各常开主触点和一个常开辅助触点），通过微机及其接口电路去控制三相交流异步电机（电源为3－相、50Hz/380V ）的起动和停止。
(6分)KA 1为交流固态继电器，控制接触器的通断KA 2为接触器，三个主触点控制电机的三相绕组如电机为三相四线制，一个辅助触点使中线接地由微机输出的数字信号控制KA 1的通断，为“1”时断，为“2”时开。
