天大期末试题一答案一、选择题（每小题2分，共20分）1．右图所示电路为自举组合电路，其输入电流i 为 A. 0 B. u i /10kΩ C. u i /20kΩD. u i /30kΩ （ C ） 2．右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u uC. )1/(δδ-=i o u uD. )1/(δδ--=i o u u （ D ）3．右图所示电路中的R 为电感传感器，当对被测量进行测量时，该电路输出为（ B ）A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号D ） A. 二阶有源低通滤波器的传递函数 B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 5．右图所示电路的输入信号u i 是代表测量振动幅值的交变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算 （ A ） 7．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节u i TD. 既是反馈环节，又是细分机构，细分数是分频数的2倍 ( A ) 二、简答题（30分）1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

答：隔离放大电路是指电源、输入放大器及输出放大器没有公共端，即不共地。

光耦合隔离放大电路的基本原理如图所示，它是通过中间的一个光电隔离器将输入与输出放大器隔开的，这样可提高抗干扰能力。

2．什么是双边带调幅？请写出其数学表达式，并画出其波形。

答：双边带调幅是在调幅信号中，将载波信号幅值Um 取0，从而得到频带在Ω±c ω范围内的调幅信号。

数学表达式：t t U t t mX U c xm c m s ωωcos cos cos cos Ω=Ω=m X —调制信号幅度，Ω—调制信号角频率，c ω—载波角频率，m —调制度3．如图所示电路为无限增益多路反馈型二阶滤波电路还是压控电压源型二阶滤波电路？如果想构成二阶高通滤波电路，Y1~Y5的RC元件该如何选取？波电路，若要构成高通滤波电路，Y1，Y2，Y3应为电容，Y4，Y5应为电阻。

测控电路期末试题及答案一、选择题（共30题，每题2分，共60分）1. 下列哪个不属于电路测量的基本元件（）A. 电流计B. 电阻箱C. 电位器D. 锥形电阻器答案：D2. 测控电路中，常用的信号调理电路是（）A. 放大电路B. 滤波电路C. 抑制电路D. 比较电路答案：B3. 下列哪个不是测控电路的输入方式（）A. 模拟输入B. 数字输入C. 超声波输入D. 高频输入答案：C4. 下列哪个不是示波器的基本参数（）A. 频率B. 单位波形触发C. 垂直灵敏度D. 时间基准答案：B5. 下列哪个不属于测量电流的方式（）A. 万用表测量B. 电流表测量C. 示波器测量D. 拉格朗日法测量答案：D二、判断题（共10题，每题2分，共20分）1. 电子电流表属于主动测量仪表。

（√）2. 频率计是用来测量电流信号频率的仪器。

（×）3. 电流互感器是用来测量电压的仪器。

（×）4. 示波器主要用于观测电流波形和信号的幅度。

（√）5. 荧光显示器是一种常用的数字显示装置。

（×）三、简答题（共5题，每题10分，共50分）1. 请简要介绍示波器的基本工作原理。

示波器是一种用来观测电压信号波形的仪器。

其基本工作原理是通过垂直灵敏度和时间基准，将输入的电压信号转换成可视化的波形。

示波器做到了将电压信号显示在屏幕上，便于工程师对电路信号进行分析和调试。

2. 什么是电流互感器？其作用是什么？电流互感器是一种用来测量电流的装置。

它通过线圈的电磁感应作用，将高电流变成低电流输出给仪器进行测量。

电流互感器主要用于电力系统中的电流测量和保护装置中。

3. 请简要说明数字示波器相对于模拟示波器的优势。

数字示波器相对于模拟示波器具有以下几个优势：- 数字示波器具有更高的准确度和稳定性。

- 数字示波器可以通过接口和计算机进行数据传输和存储。

- 数字示波器具有更广泛的测量范围和功能，例如自动测量、存储和回放功能等。

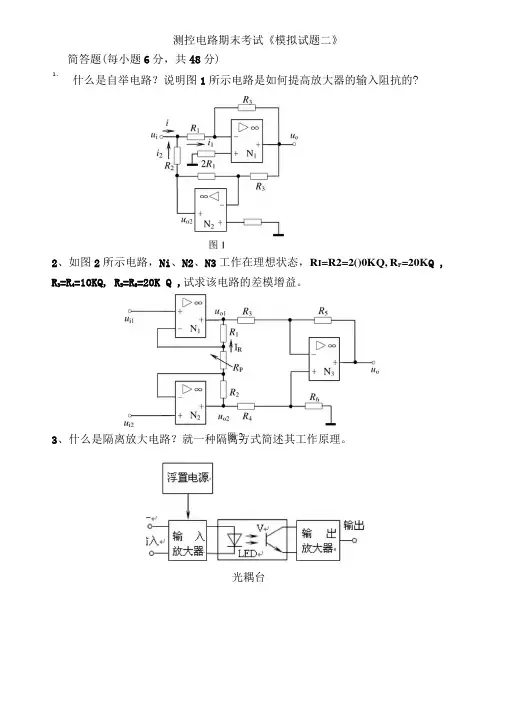

1、 测控电路期末考试《模拟试题二》简答题(每小题6分，共48分)什么是自举电路？说明图1所示电路是如何提高放大器的输入阻抗的?2、如图2所示电路，Ni 、N2、N3工作在理想状态，R I =R2=2()0KQ, R P =20K Q , R 3=R 4=10KQ, R 5=R 6=20K Q ,试求该电路的差模增益。

3、什么是隔离放大电路？就一种隔离方式简述其工作原理。

图2光耦台4、 8、相敏检波电路与包络检波电路在功能、性能与电路构成上主要有哪些区别?5、 180。

导通型逆变器正常工作的必要条件是什么？6、 P WM 控制电路在双极式工作时会不会发生电流断续现象？为什么?7、 什么是SPWM 控制？采用SPWM 控制有什么好处？图3所示电路为无限增益多路反馈型滤波电路还是压控电压源型滤波电路？若 根据此电路结构构成一低通滤波电路，Y1—Y5应分别选用何种RC 元件?二、分析题（共52分）1、图4为一单稳辨向电路，输入信号4、8为相位差90。

的方波信号，分析其辨 向原理，并就A 导前390。

及8导前490。

的情况，画出A'、瞄 〃。

2的波形。

（8 分）图3B2、图5a 所示电路中，Uc 与Us 分别为参考信号与调相信号整形后形成的方波信号, 其波形如图5b 所示，请画出U 。

的波形，并分析图5a 所示电路的鉴相原理及输出 特性。

（8分）时钟脉冲图5bC P UcU3、试画出数控机床位置伺服系统框图，简述其工作原理。

（8分）4、试述图6a所示检波电路的工作原理？电路中哪些电阻的阻值必须满足一定的匹配关系，阻值关系如何？写出输出以。

与输入/之间的关系式？若〃c与电的波形如图6b所示，请画出在不接电容C的情况下u.的波形及接上电容C后〃。

的波形。

（8分）U」J _ _ Ud J I Uc~i_n_n_n_r 0 __ l_ 山J I——I —— yn_n_n_n_r5、根据图7a所示，分析RC回路的作用；根据所给Uj, U°, S波形及导前、滞后关系，画出牛，&，Z）G1，〃G2, U、,玲的波形图；分析图7b 所示电路结构的工作原理。

第一章绪论1-1为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术？为了获得高质量的产品，必须要求机器按照给定的规程运行。

例如，为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。

为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。

为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。

为了保证产品质量，除了对生产过程的检测与控制外，还必须对产品进行检测。

这一方面是为了把好产品质量关，另一方面也是为了检测机器与生产过程的模型是否准确，是否在按正确的模型对机器与生产过程进行控制，进一步完善对生产过程的控制。

生产效率一方面与机器的运行速度有关，另一方面取决于机器或生产系统的自动化程度。

为了使机器能在高速下可靠运行，必须要求机器本身的质量高，其控制系统性能优异。

要做到这两点，还是离不开测量与控制。

产品的质量离不开测量与控制，生产自动化同样一点也离不开测量与控制。

特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化，而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。

越是柔性的系统就越需要检测。

没有检测，机器和生产系统就不可能按正确的规程自动运行。

自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件，按最佳的方案运行，这里首先需要的是对外部环境条件的检测，检测是控制的基础。

智能化是能在复杂的、变化的环境条件下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。

1-2试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。

为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。

为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。

测控电路期末考试和答案一、单项选择题（每题2分，共20分）1. 在测控电路中，下列哪种元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 测控电路中，为了减少噪声干扰，通常采用的措施不包括以下哪项？A. 使用屏蔽电缆B. 增加信号放大C. 使用接地技术D. 增加信号频率答案：D3. 测控电路中，下列哪种电路不是放大电路？A. 运算放大器电路B. 差分放大器电路C. 电压跟随器电路D. 整流电路答案：D4. 在测控电路中，下列哪种元件用于隔离信号？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B5. 测控电路中，下列哪种元件用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 晶体管答案：B6. 在测控电路中，下列哪种元件不是基本的数字电路元件？A. 逻辑门B. 触发器C. 运算放大器D. 计数器答案：C7. 测控电路中，下列哪种电路用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A8. 在测控电路中，下列哪种元件用于信号的整流？A. 电阻器B. 二极管C. 三极管D. 运算放大器答案：B9. 测控电路中，下列哪种元件用于信号的转换？A. 电阻器B. 电容器C. 电感器D. 传感器答案：D10. 在测控电路中，下列哪种元件用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：D二、多项选择题（每题3分，共15分）11. 测控电路中，下列哪些元件可以用于信号的放大？A. 电阻器B. 运算放大器C. 三极管D. 电感器答案：B, C12. 在测控电路中，下列哪些措施可以减少信号的干扰？A. 使用屏蔽电缆B. 增加信号频率C. 使用接地技术D. 增加信号幅度答案：A, C13. 测控电路中，下列哪些元件可以用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B, C14. 在测控电路中，下列哪些元件可以用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A, C15. 测控电路中，下列哪些元件可以用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：B, D三、填空题（每题2分，共20分）16. 在测控电路中，_________电路用于将模拟信号转换为数字信号。

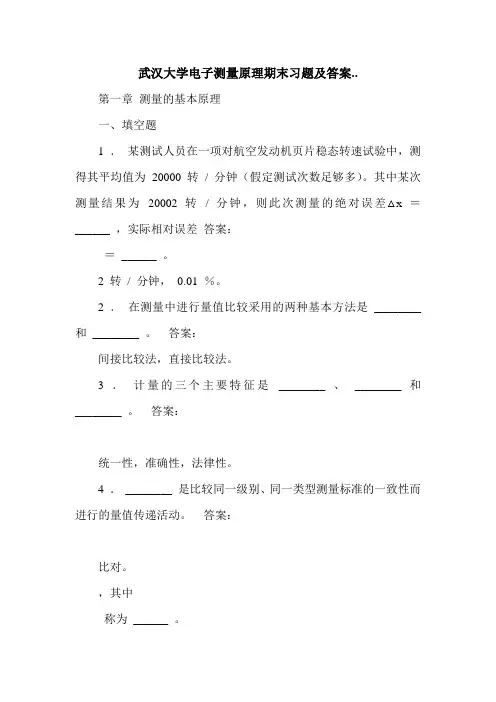

武汉大学电子测量原理期末习题及答案..第一章测量的基本原理一、填空题1 ．某测试人员在一项对航空发动机页片稳态转速试验中，测得其平均值为20000 转/ 分钟（假定测试次数足够多）。

其中某次测量结果为20002 转/ 分钟，则此次测量的绝对误差△x ＝______ ，实际相对误差答案：＝______ 。

2 转/ 分钟，0.01 ％。

2 ．在测量中进行量值比较采用的两种基本方法是________ 和________ 。

答案：间接比较法，直接比较法。

3 ．计量的三个主要特征是________ 、________ 和________ 。

答案：统一性，准确性，法律性。

4 ．________ 是比较同一级别、同一类型测量标准的一致性而进行的量值传递活动。

答案：比对。

，其中称为______ 。

5 ．计算分贝误差的表达式为答案：相对误差6 ．指针偏转式电压表和数码显示式电压表测量电压的方法分别属于______ 测量和______ 测量。

答案：模拟，数字7 ．为了提高测量准确度，在比较中常采用减小测量误差的方法，如______ 法、______ 法、______ 法。

答案：微差、替代、交换二、判断题：1 ．狭义的测量是指为了确定被测对象的个数而进行的实验过程（）答案：错2 ．基准用来复现某一基本测量单位的量值，只用于鉴定各种量具的精度，不直接参加测量。

答案：对3 ．绝对误差就是误差的绝对值（）答案：错4 ．通常使用的频率变换方式中，检波是把直流电压变成交流电压（）答案：错5 ．某待测电流约为100mA 。

现有两个电流表，分别是甲表：0.5 级、量程为0~400mA ；乙表1.5 级，量程为0~100mA 。

则用甲表测量误差较小。

答案：错6 ．在电子测量中，变频是对两个信号的频率进行乘或除的运算。

答案：错三、选择题：1 ．下列各项中不属于测量基本要素的是____ 。

A 、被测对象B 、测量仪器系统C 、测量误差D 、测量人员答案：C2 ．下列各项中不属于国际单位制基本单位的是______ 。

第一章绪论1-1为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术？为了获得高质量的产品，必须要求机器按照给定的规程运行。

例如，为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。

为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。

为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。

为了保证产品质量，除了对生产过程的检测与控制外，还必须对产品进行检测。

这一方面是为了把好产品质量关，另一方面也是为了检测机器与生产过程的模型是否准确，是否在按正确的模型对机器与生产过程进行控制，进一步完善对生产过程的控制。

生产效率一方面与机器的运行速度有关，另一方面取决于机器或生产系统的自动化程度。

为了使机器能在高速下可靠运行，必须要求机器本身的质量高，其控制系统性能优异。

要做到这两点，还是离不开测量与控制。

产品的质量离不开测量与控制，生产自动化同样一点也离不开测量与控制。

特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化，而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。

越是柔性的系统就越需要检测。

没有检测，机器和生产系统就不可能按正确的规程自动运行。

自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件，按最佳的方案运行，这里首先需要的是对外部环境条件的检测，检测是控制的基础。

智能化是能在复杂的、变化的环境条件下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。

1-2试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。

为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。

为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。

测控电路期末考试题及答案# 测控电路期末考试题及答案一、选择题（每题2分，共20分）1. 测控电路中，模拟信号的采样定理要求采样频率至少为信号最高频率的多少倍？A. 1倍B. 2倍C. 4倍D. 8倍答案：B2. 下列哪个不是数字信号的优点？A. 抗干扰能力强B. 易于存储C. 易于传输D. 易于模拟答案：D3. 模数转换器（ADC）的主要功能是什么？A. 将数字信号转换为模拟信号B. 将模拟信号转换为数字信号C. 将数字信号放大D. 将模拟信号放大答案：B4. 信号的频率响应通常是指什么？A. 信号的幅度B. 信号的相位C. 信号的频率D. 信号的幅度与相位随频率的变化答案：D5. 在数字滤波器设计中，FIR滤波器与IIR滤波器的主要区别是什么？A. FIR滤波器使用有限脉冲响应B. IIR滤波器使用无限脉冲响应C. FIR滤波器设计简单D. IIR滤波器设计复杂答案：A B6. 信号的采样和量化过程分别对应了模拟信号的哪些处理？A. 采样对应了信号的幅度B. 采样对应了信号的时间C. 量化对应了信号的时间D. 量化对应了信号的幅度答案：B D7. 下列哪个是数字信号处理的优点？A. 易于实现B. 精度高C. 抗干扰能力强D. 所有选项都是答案：D8. 在信号的数字滤波中，低通滤波器的作用是什么？A. 允许低频信号通过，阻止高频信号B. 阻止低频信号，允许高频信号C. 允许所有信号通过D. 阻止所有信号答案：A9. 在数字信号处理中，傅里叶变换的逆变换主要用于什么？A. 从时域信号得到频域信号B. 从频域信号得到时域信号C. 从模拟信号得到数字信号D. 从数字信号得到模拟信号答案：B10. 什么是数字信号的量化误差？A. 信号采样时产生的误差B. 信号量化时产生的误差C. 信号传输时产生的误差D. 信号放大时产生的误差答案：B二、简答题（每题10分，共20分）1. 简述模拟信号与数字信号的区别。

《测控电路》试题（A 卷）答案-第2套考试说明：本课程为 闭卷考试，答案一律答在后面得答题纸上，答在其它地方无效，可携带 计算一、填空题：（每题1分，共25分，将答案写在答题纸上）1、 测控系统由 传感器 、 测量和控制电路 和 执行机构 三部分组成。

2、 对测控电路的主要要求是 精度高 、 响应快 、 转换灵活和可靠性与经济性 。

3、 反相放大电路的优点是 性能稳定，缺点是输入阻抗低 。

4、 电荷放大电路是一种输出电压 与 输入电荷 成比例关系的测量放大电路。

5、 为了使检波电路具有判别信号相位 和 频率 的能力，提高抗干扰能力，需采用相敏 检波电路。

6、 调频就是用 调制信号x 去控制 咼频载波 信号的频率。

7、 脉冲调制是指用脉冲作为载波信号的调制方法。

8 、测控系统中信号滤波常用的三种逼近方法为： 巴特沃斯逼近、切比雪夫逼近、贝赛尔逼近。

9、 电压比较器是一种电压-开关信号 转换器。

10、 V/f （电压/频率）转换器能把 输入信号电压 转换成相应的 频率信号 ，故又称为电 压控制（压控）振荡器（VCO ）。

11、 继电器是 控制 和 保护 线路中广泛应用的一种自动控制电器。

1. 测量放大电路：在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号 的放大电路称为测量放大电路，亦称仪用放大电路。

2. 隔离放大电路：隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信 号在传输过程中没有公共的接地端。

二、概念题（每题 3分，共15分）器 ____ 。

3.信号调制及解调：调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。

在将测量信号调制，并将它和噪声分离, 放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调4. 包络检波：从已调信号中检出调制信号的过程称为解调或检波。

幅值调制就是让已调信 号的幅值随调制信号的值变化，因此调幅信号的包络线形状与调制信号一致。

试题一答案一、选择题1． 右图所示电路为自举组合电路，其输入电流i 为 A. 0B. u i /10k ΩC. u i /20k ΩD. u i /30k Ω （ C ）2． 右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u uC. )1/(δδ-=i o u uD. )1/(δδ--=i o u u （ D ）3．公式202202)()(ωαωω+++=S S S K S H P 为 A. 二阶有源低通滤波器的传递函数 B. 二阶有源高通滤波器的传递函数 C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 （ D ）4．一个10bit 逐次逼近A/D 转换器，其满量程电压为10V, 若模拟输入电压V 1=i u ,u i其数字输出量的数值为A. 0001100101B. 0001100110C. 0001000110D. 0001010101 ( B )5．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A ) 6．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的A. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（ D ）7．在PWM功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )8．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B )二、简答题1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

第一章绪论1、测控系统主要由传感器（测量装置）、测量控制电路（测控电路）、执行机构组成2、测控电路的主要要求：精、快、灵、可靠3、测控电路的特点：精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力，往往需要对信号进行调制。

在紧密测量中希望从信号一形成就成为已调制信号，因此常在传感器中进行调制。

5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形，并将应变片接入交流电桥。

这时电桥的输出也是调幅信号，载波信号的频率为电桥供电频率，电桥输出信号的幅值为应变片的变形所调制。

7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。

8、增量码信号是一种反映过程的信号，或者说是一种反映变化增量的信号。

它与被测对象的状态并无一一对应的关系。

9、绝对码信号是一种与状态相对应的信号。

10、开关信号可视为绝对码信号的特例，当绝对码信号只有一位编码时，就成了开关信号。

开关信号只有0和1两个状态。

11、控制方式可分为开环控制与闭环控制。

12、闭环控制的特点：它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定电路的输出相比较，当发现他们之间有差异时，进行调节补充:1、信息时代的标志——高性能计算机的发展，速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些？其中那几个因素是最基本的？（1）、噪声与干扰★（2）、失调与漂移，主要是温漂★（3）、线性度与保真度（4）、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s：对于理想运算放大器，输入电压为零，输出电压也必然为零。

然而，实际运算放大器中，前置级的差动放大器并不一定完全对称，必须在输入端加上某一直流电压后才能使输出为零，这一直流电压称之。

2、零点漂移：失调电压随时间和温度而变化，即零点在变动，称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态，本来就有1800的相位差，再加上外接和内部电路的RC网络，有可能出现3600的相位差，使电路振荡。

测控电路期末考试试题一(广石化)试题一答案一、选择题(每小题2分，共20分)1右图所示电路为自举组合电路，其输入电流 A. 0 B. u i /10k Q C. u/20k Q D. u i /30k Q( C2. 右图所示电路的输出电压为 A. U o U i /(1 ) B. U oU i /(1) C. U o U i /(1) D.U o U i /(1)3. 右图所示电路中的R 为电感传感器 A. 调幅信号 B. 调相信号 C. 调频信号 D. 调宽信号4. 公式 H (S) SK P (SS)2 为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 5.右图所示电路的输入信号 u i 是代表测量振动幅值的交当对被测量进行测量时，该电路输出为变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算（A ）6•—个10bit 逐次逼近A/D 转换器，其满量程电压为10V,若模拟输入电压U i 1V , 其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110 D. 0001010101（ B ）7•在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构9. 在PWM 功率转换电路中，有制动工作状态和不可逆的意思是 A. 电路不能提供电动机电枢的反相电流和反相电压 B. 电路能提供电动机电枢的反相电流但不能提供反相电压 C. 电路不能提供电动机电枢的反相电流但能提供反向电压 D. 电路既能提供电动机电枢的反相电流又能提供反相电压 （B ）10. 晶闸管的关断条件是 A. 阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平，阴极也接低电平C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的 8•右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 每一相上桥臂晶体管与下桥臂晶体管各导通120°上、下桥臂晶体管导通状态互相间隔 各相之间相位差为1200 换流只能在上下桥臂间进行（DA. B. C. D.D. 与阳极和阴极电压无关，仅需门极电压接低电平（B ）二、简答题（30分）1什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

试题一一、 选择题（每小题2分，共20分）1． 右图所示电路为自举组合电路，其输入电流i 为 A. 近似0 B. u i /10k Ω C. u i /20k ΩD. u i /30k Ω （ ） 2． 右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u u C. )1/(δδ-=i o u uD. )1/(δδ--=i ou u （ ）3．右图所示电路中的R 为电感传感器，当对被测量进行测量时，该电路输出为（ ）A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号4．公式202202)()(ωαωω+++=S S S K S H P 为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数5．右图所示电路的输入信号u i 是代表测量振动幅值的交变信号，该电路可实现（ ） A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算 6．一个10bit 逐次逼近A/D 转换器，其满量程电压为10V, 若模拟输入电压V 1=iu,其数字输出量的数值为（ ）A. 0001100101B. 0001100110C. 0001000110D. 0001010101 7．在相位跟踪细分电路中，相位基准 ( ) A. 既是反馈环节，又是细分机构，分频数等于细分数 B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 ( )u i TA. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行9．在PWM 功率转换电路中，有制动工作状态和不可逆的意思是 （ ）A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压 10．晶闸管的关断条件是 ( ) A. 阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平 ( ) 二、 简答题（30分）1． 什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

测控电路试题库及答案# 测控电路试题库及答案一、选择题1. 在模拟电路中，放大器的基本功能是（）。

A. 信号的整形B. 信号的放大C. 信号的滤波D. 信号的转换答案：B2. 测控电路中，数字信号的特点是什么？（）A. 连续性B. 离散性C. 线性D. 非线性答案：B3. 以下哪个不是模拟信号的特点？（）A. 连续性B. 可无限细分C. 非线性D. 可量化答案：D4. 测控系统中，传感器的作用是将（）。

A. 电信号转换为光信号B. 光信号转换为电信号C. 物理量转换为电信号D. 电信号转换为机械量答案：C5. 在数字电路中，逻辑门的基本功能是（）。

A. 信号放大B. 信号整形C. 信号转换D. 信号的逻辑运算答案：D二、填空题1. 测控电路中，常用的传感器类型包括温度传感器、________、________等。

答案：压力传感器；位移传感器2. 模拟信号经过________后，可以转换为数字信号。

答案：模数转换器（ADC）3. 在数字电路中，最基本的逻辑门有________、与门、或门、非门等。

答案：异或门4. 测控系统中，数据采集的主要目的是将________转换为计算机可以处理的数字信号。

答案：模拟信号5. 信号的滤波是去除信号中的________部分，保留有用信号。

答案：噪声三、简答题1. 简述模拟信号与数字信号的区别。

答案：模拟信号是连续的信号，可以无限细分，通常表示为波形。

数字信号是离散的信号，以二进制形式存在，表示为0和1，易于存储和传输。

2. 描述传感器在测控系统中的作用。

答案：传感器在测控系统中的作用是将被测量的物理量（如温度、压力、位移等）转换为电信号，供后续电路处理和分析。

3. 解释模数转换器（ADC）的工作原理。

答案：模数转换器（ADC）的工作原理是将模拟信号在一定时间内采样，然后量化为离散的数字值，最后编码成数字信号，以便计算机或其他数字设备处理。

4. 什么是数字滤波器，它与模拟滤波器有何不同？答案：数字滤波器是一种对数字信号进行滤波的设备，它基于数字信号处理技术，通过软件算法实现滤波功能。

测控电路考试试题一答案一、简答题1.影响测量和控制电路精度的主要因素是什么？影响测控电路精度的主要因素有：噪声与干扰；失调与漂移，主要是温漂；线性度和保真度；输入和输出阻抗的影响。

r32、什么是自举电路？说明右图所示电路是如何提高放放大器的输入阻抗是多少？R1∞ ui-i1+自举电路使用反馈使输入电阻的两端大致相等i2+n1电位，减小向输入回路索取电流，从而提高输入阻抗的2r1r1电路。

r3u02=-2r1u0/r3i1=ui/r1∞-u0=-r3ui/r1i2=（u02 ui）/r1=i1uo2+n+i=0，故输入阻抗极大。

uo3.什么是双边带调幅？请写出其数学表达式，并画出其波形。

答：双边带调幅是将调幅信号中载波信号的振幅um取为0，从而得到频带?c??范围内的调幅信号。

数学表达式：我们？mxmcos？总体拥有成本？计算机断层扫描？uxmcos？总体拥有成本？计算机断层扫描xm―调制信号幅度，?―调制信号角频率，?c―载波角频率，m―调制度4.什么是隔离放大器电路？画一张图，简要描述光电耦合隔离放大电路的基本工作原理。

（10分）间隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。

XOTOUT光电耦合隔离放大电路将输入的测量信号（或载波调制）放大，通过耦合器中的LED将其转换为光信号，然后通过光耦中的光电器件（如光电二极管、三极管等）将其转换为电压或电流信号，最后通过输出放大器进行放大和输出。

5、什么是相敏检波电路？（6分）包络检波电路两个问题：第一是解调的主要过程是对调幅信号进行半波或者全波整流，无法从检波器的输出鉴别调制信号的相位；第二是包络检波电路不具有区分不同载波频率的信号的能力。

相敏检测电路的功能：使检测电路能够区分信号和选择频率。

从电路结构来看，相敏检测电路的主要特点是，除了需要解调的调幅信号外，还需要输入一个参考信号。

有了参考信号，它可以用来识别输入信号的相位和频率。
