[VIP专享]天津大学测控电路期末试题及答案2

测控电路期末考试试题四（广石化）试题四答案一 图1所示电路是什么电路？试述其工作原理。

（15分）图1图1所示电路是具有高输入阻抗的交流放大电路，由于它的同相输入端接有隔直电容C １的放电电阻(R １＋R 2），因此电路的输入电阻在没有接入电容C ２时将减为(R １＋R 2）。

为了使同相交流放大电路仍具有高的输入阻抗，采用反馈的方法，通过电容C ２将运算放大器两输入端之间的交流电压作用于电阻R １的两端。

由于处于理想工作状态的运算放大器两输入端是虚短的（即近似等电位），因此R １的两端等电位，没有信号电流流过R １，故对交流而言，R １可看作无穷大。

为了减小失调电压，反馈电阻R f 应与(R １＋R 2）相等。

这种利用反馈使R 1的下端电位提到与输入端等电位，来减小向输入回路索取电流，从而提高输入阻抗的电路称为自举电路。

二、什么是信号调制？在精密测量中为什么要采用信号调制？什么是解调？什么是调幅？什么是调频？什么是调相？请分别写出调幅、调频、调相信号的数学表达式。

（15分）在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。

而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。

为了便于区别信号与噪声，往往给测量信号赋以一定特征，这R fo就是调制的主要功用。

从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。

调幅就是用调制信号x 去控制高频载波信号的幅值。

常用的是线性调幅，即让调幅信号的幅值按调制信号x 线性函数变化。

调幅信号s u 的一般表达式可写为：t mx U u c m s cos )(ω+=调频就是用调制信号x 去控制高频载波信号的频率。

常用的是线性调频，即让调频信号的频率按调制信号x 的线性函数变化。

调频信号u s 的一般表达式可写为：t mx U u )cos(c m s +=ω调相就是用调制信号x 去控制高频载波信号的相位。

测控电路期末试题及答案一、选择题（共30题，每题2分，共60分）1. 下列哪个不属于电路测量的基本元件（）A. 电流计B. 电阻箱C. 电位器D. 锥形电阻器答案：D2. 测控电路中，常用的信号调理电路是（）A. 放大电路B. 滤波电路C. 抑制电路D. 比较电路答案：B3. 下列哪个不是测控电路的输入方式（）A. 模拟输入B. 数字输入C. 超声波输入D. 高频输入答案：C4. 下列哪个不是示波器的基本参数（）A. 频率B. 单位波形触发C. 垂直灵敏度D. 时间基准答案：B5. 下列哪个不属于测量电流的方式（）A. 万用表测量B. 电流表测量C. 示波器测量D. 拉格朗日法测量答案：D二、判断题（共10题，每题2分，共20分）1. 电子电流表属于主动测量仪表。

（√）2. 频率计是用来测量电流信号频率的仪器。

（×）3. 电流互感器是用来测量电压的仪器。

（×）4. 示波器主要用于观测电流波形和信号的幅度。

（√）5. 荧光显示器是一种常用的数字显示装置。

（×）三、简答题（共5题，每题10分，共50分）1. 请简要介绍示波器的基本工作原理。

示波器是一种用来观测电压信号波形的仪器。

其基本工作原理是通过垂直灵敏度和时间基准，将输入的电压信号转换成可视化的波形。

示波器做到了将电压信号显示在屏幕上，便于工程师对电路信号进行分析和调试。

2. 什么是电流互感器？其作用是什么？电流互感器是一种用来测量电流的装置。

它通过线圈的电磁感应作用，将高电流变成低电流输出给仪器进行测量。

电流互感器主要用于电力系统中的电流测量和保护装置中。

3. 请简要说明数字示波器相对于模拟示波器的优势。

数字示波器相对于模拟示波器具有以下几个优势：- 数字示波器具有更高的准确度和稳定性。

- 数字示波器可以通过接口和计算机进行数据传输和存储。

- 数字示波器具有更广泛的测量范围和功能，例如自动测量、存储和回放功能等。

一、简答题1、影响测控电路精度的主要因素有哪些？影响测控电路精度的主要因素有：噪声与干扰； 失调与漂移，主要是温漂；线性度与保真度；输入与输出阻抗的影响。

2、什么是自举电路？说明右图所示电路是如何提高放大器的输入阻抗的? 自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。

U 02=—2R 1u 0/R 3 I 1=u i /R 1 U 0=-R 3u i /R 1 I 2=（u 02-u i )/R 1=I1 I=0，故输入阻抗极大。

3。

什么是双边带调幅？请写出其数学表达式，并画出其波形。

答：双边带调幅是在调幅信号中，将载波信号幅值Um 取0，从而得到频带在Ω±c ω范围内的调幅信号。

数学表达式：t t U t t mX U c xm c m s ωωcos cos cos cos Ω=Ω=m X -调制信号幅度，Ω—调制信号角频率,c ω—载波角频率，m —调制度4、 什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

（10分)隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合,即信号在传输过程中没有公共的接地端。

u ou i 1 2 R 1 i u o2 2R 1 R 3 R 1 ∞ - + + N 1 ∞ - + + R 3 N光电耦合隔离放大电路是将输入被测信号放大（也可载波调制),并由耦合器中的发光二极管LED转换成光信号，再通过光耦合器中的光电器件（如光敏二极管、三极管等）变换成电压或电流信号,最后由输出放大器放大输出.5、什么是相敏检波电路?(6分）包络检波电路两个问题：第一是解调的主要过程是对调幅信号进行半波或者全波整流，无法从检波器的输出鉴别调制信号的相位;第二是包络检波电路不具有区分不同载波频率的信号的能力。

相敏检波电路功能：使检波电路具有判别信号和选频的能力。

从电路结构上看，相敏检波电路的主要特点是，除了需要解调的调幅信号外，还需要输入一个参考信号。

电力系统保护与控制复习题参考的答案天津大学一、单项选择题1、方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB （ D ）。

A.原边匝数B.副边匝数C.原边线圈中的电阻大小D.副边线圈中的电阻大小2、完全电流差动母线保护，连接在母线上所有元件应装设具有（ B ）的电流互感器。

A.同变比B.同变比和同特性C.不同变比D.同等级3、相高频保护用I1+KI2为操作电流，K=6 8，主要是考虑（ C ）相位不受两侧电源相位的影响，有利于正确比相。

A.正序电流B.零序电流C.负序电流D.相电流4、由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ）。

A.测量阻抗增大，保护范围减小B.测量阻抗增大，保护范围增大C.测量阻抗减小，保护范围减小D.测量阻抗减小，保护范围增大5、我国电力系统110KV线路的故障类型中，有接近90%的故障是（ D ）。

A.三相短路B.两相短路C.两相接地短路D.单相接地短路6、发电机横差保护的作用是（ A ）。

A.保护定子绕组匝间短路B.保护定子绕组相间短路C.保护定子绕组接地短路D.保护转子绕组一点接地故障7、下列三种阻抗继电器，受系统振荡影响最大的是（ C ）。

A.偏移特性阻抗继电器B.方向阻抗继电器C.全阻抗继电器8、输电线路通常要装设（ C ）。

A.主保护B.后备保护C.主保护和后备保护D.近后备和辅助保护9、单侧电源线路的自动重合闸必须在故障切除后，经一定时间才允许发出合闸脉冲，这是因为（ B ）。

A.需与保护配合B.故障点去游离需一定时间C.防止多次重合10、在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ D ）。

A ．0°接线 B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式二、填空题1、中性点接地系统，零序电流流通范围取决于_ _接地的中性点位置_ _。

2、输电线路的短路可分为___相间短路___、___接地短路__两类。

天大期末试题一答案一、选择题（每小题2分，共20分）1．右图所示电路为自举组合电路，其输入电流i为A.0B.u i/10kΩC.u i/20kΩD.u i/30kΩ （ C ）2．右图所示电路的输出电压为A. )1/(δδ+=iouuB. )1/(δδ+-=iouuC. )1/(δδ-=iouuD. )1/(δδ--=iouu（ D ）3．右图所示电路中的R为电感传感器，当对被测量进行测量时，该电路输出为A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号（ B ）A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数（ D ）5．右图所示电路的输入信号u i是代表测量振动幅值的交变信号，该电路可实现A. 负峰值运算B. 正峰值运算C. 峰峰值运算D. 绝对值运算（A ）u iT6．一个10bit逐次逼近A/D转换器，其满量程电压为10V, 若模拟输入电压V1u,i其数字输出量的数值为A. 0001100101B. 0001100110C. 0001000110D. 0001010101 ( B )7．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A )8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的ArrayA. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（ D ）9．在PWM功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )10．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B )txOtOu cu sOt二、简答题（30分）1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

第一章绪论1- 1 测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。

在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。

测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。

1- 2 影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4 ）输入与输出阻抗的影响。

其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。

1- 3 为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。

它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间的转换。

幅值、相位、频率与脉宽信号等之间的转换；（3）量程的变换；（4）选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。

1- 4 测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。

随着传感器类型的不同，输入信号的类型也随之而异。

主要可分为模拟式信号与数字式信号。

随着输入信号的不同，测量电路的组成也不同。

图X1-1 是模拟式测量电路的基本组成。

传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。

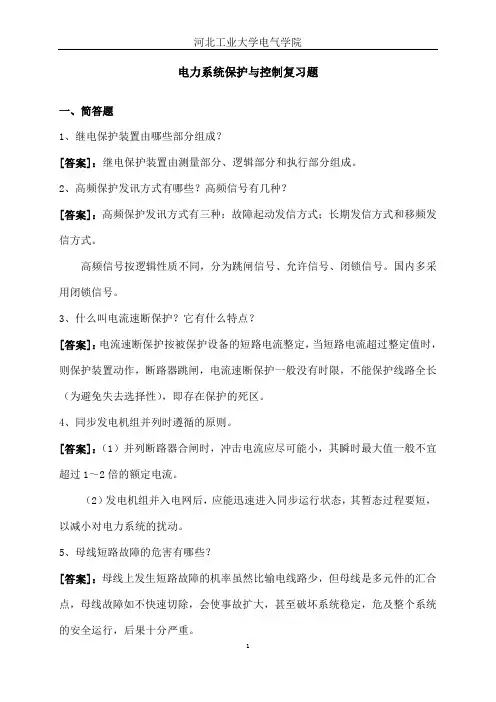

电力系统保护与控制复习题一、简答题1、继电保护装置由哪些部分组成？[答案]：继电保护装置由测量部分、逻辑部分和执行部分组成。

2、高频保护发讯方式有哪些？高频信号有几种？[答案]：高频保护发讯方式有三种：故障起动发信方式；长期发信方式和移频发信方式。

高频信号按逻辑性质不同，分为跳闸信号、允许信号、闭锁信号。

国内多采用闭锁信号。

3、什么叫电流速断保护？它有什么特点？[答案]：电流速断保护按被保护设备的短路电流整定，当短路电流超过整定值时，则保护装置动作，断路器跳闸，电流速断保护一般没有时限，不能保护线路全长（为避免失去选择性），即存在保护的死区。

4、同步发电机组并列时遵循的原则。

[答案]：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不宜超过1～2倍的额定电流。

（2）发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减小对电力系统的扰动。

5、母线短路故障的危害有哪些？[答案]：母线上发生短路故障的机率虽然比输电线路少，但母线是多元件的汇合点，母线故障如不快速切除，会使事故扩大，甚至破坏系统稳定，危及整个系统的安全运行，后果十分严重。

6、全绝缘和分级绝缘变压器接地保护有何异同？[答案]：都采用零序电流保护。

区别如下全绝缘变压器一般配置两段式零序电流保护，还应装设零序电压保护作为变压器不接地运行时的保护。

分级绝缘变压器，可在变压器中性点装设放电间隙，在放电间隙上装设零序电流元件，还应装设专门的零序电流电压保护。

7、微机保护软件的构成。

[答案]：微机保护装置的软件通常可分为监控程序和运行程序两部分。

监控程序包括对人机接口键盘命令处理程序及为插件调试，调整设置显示等配置的程序。

运行程序就是指保护装置在运行状态下所需要执行的程序。

8、什么是重合闸前加速保护？[答案]：当线路上发生故障时，靠近电源侧的保护先无选择性地瞬时动作于跳闸，而后再靠重合闸来纠正这种非选择性动作，前加速一般用于具有几段串联的辐射线路中，重合闸装置仅装在靠近电源的一段线路上。

第一章绪论1、测控系统主要由传感器（测量装置）、测量控制电路（测控电路）、执行机构组成2、测控电路的主要要求：精、快、灵、可靠3、测控电路的特点：精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力，往往需要对信号进行调制。

在紧密测量中希望从信号一形成就成为已调制信号，因此常在传感器中进行调制。

5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形，并将应变片接入交流电桥。

这时电桥的输出也是调幅信号，载波信号的频率为电桥供电频率，电桥输出信号的幅值为应变片的变形所调制。

7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。

8、增量码信号是一种反映过程的信号，或者说是一种反映变化增量的信号。

它与被测对象的状态并无一一对应的关系。

9、绝对码信号是一种与状态相对应的信号。

10、开关信号可视为绝对码信号的特例，当绝对码信号只有一位编码时，就成了开关信号。

开关信号只有0和1两个状态。

11、控制方式可分为开环控制与闭环控制。

12、闭环控制的特点：它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定电路的输出相比较，当发现他们之间有差异时，进行调节补充:1、信息时代的标志——高性能计算机的发展，速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些？其中那几个因素是最基本的？（1）、噪声与干扰★（2）、失调与漂移，主要是温漂★（3）、线性度与保真度（4）、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s：对于理想运算放大器，输入电压为零，输出电压也必然为零。

然而，实际运算放大器中，前置级的差动放大器并不一定完全对称，必须在输入端加上某一直流电压后才能使输出为零，这一直流电压称之。

2、零点漂移：失调电压随时间和温度而变化，即零点在变动，称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态，本来就有1800的相位差，再加上外接和内部电路的RC网络，有可能出现3600的相位差，使电路振荡。

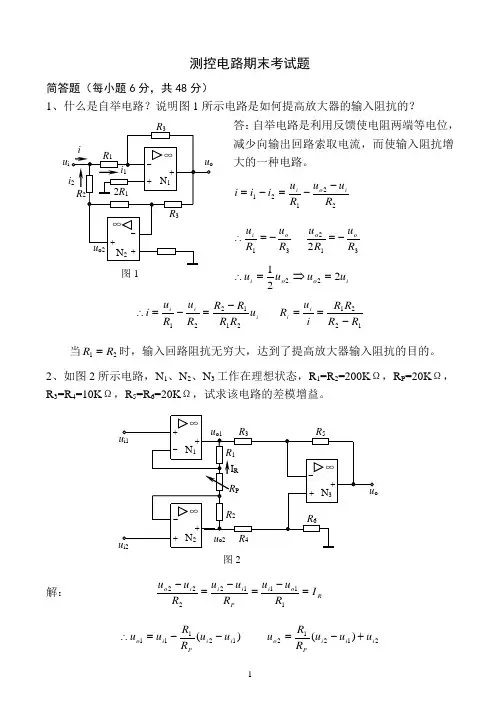

测控电路期末考试题简答题（每小题6分，共48分）1、什么是自举电路？说明图1所示电路是如何提高放大器的输入阻抗的？答：自举电路是利用反馈使电阻两端等电位，减少向输出回路索取电流，而使输入阻抗增大的一种电路。

22121R u u R u i i i io i --=-= 31R u R u o i -=∴3122R uR u o o -= i o o i u u u u 22122=⇒=∴ i i i u R R R R R u R u i 211221-=-=∴ 1221R R R R i u R i i -== 当21R R =时，输入回路阻抗无穷大，达到了提高放大器输入阻抗的目的。

2、如图2所示电路，N 1、N 2、N 3工作在理想状态，R 1=R 2=200K Ω，R P =20K Ω，R 3=R 4=10K Ω，R 5=R 6=20K Ω，试求该电路的差模增益。

解：R o i P i i i o I R u u R u u R u u =-=-=-11112222 )(12111i i P i o u u R R u u --=∴ 21212)(i i i Po u u u R Ru +-=u i135316642o o o o u R R R u u R R R u +⋅+-=⋅+531536426R R u R u R R R u R o oo ++=+ 43R R = 65R R =))(1()(1221351235i i Po o o u u R R R R R u u R R u -++=-=∴ 42)2022001(1020)1(213512=⨯+⨯=++=-=∴P i i o d R R R R R u u u k3、什么是隔离放大电路？就一种隔离方式简述其工作原理。

答：隔离放大电路是一种测量用的电路，它的输入，输出，隔离电路之间没有直接的电路耦合，即输入、输出没有公共接地端。

测控电路期末考试试题一(广石化)试题一答案一、选择题(每小题2分，共20分)1右图所示电路为自举组合电路，其输入电流 A. 0 B. u i /10k Q C. u/20k Q D. u i /30k Q( C2. 右图所示电路的输出电压为 A. U o U i /(1 ) B. U oU i /(1) C. U o U i /(1) D.U o U i /(1)3. 右图所示电路中的R 为电感传感器 A. 调幅信号 B. 调相信号 C. 调频信号 D. 调宽信号4. 公式 H (S) SK P (SS)2 为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 5.右图所示电路的输入信号 u i 是代表测量振动幅值的交当对被测量进行测量时，该电路输出为变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算（A ）6•—个10bit 逐次逼近A/D 转换器，其满量程电压为10V,若模拟输入电压U i 1V , 其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110 D. 0001010101（ B ）7•在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构9. 在PWM 功率转换电路中，有制动工作状态和不可逆的意思是 A. 电路不能提供电动机电枢的反相电流和反相电压 B. 电路能提供电动机电枢的反相电流但不能提供反相电压 C. 电路不能提供电动机电枢的反相电流但能提供反向电压 D. 电路既能提供电动机电枢的反相电流又能提供反相电压 （B ）10. 晶闸管的关断条件是 A. 阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平，阴极也接低电平C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的 8•右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 每一相上桥臂晶体管与下桥臂晶体管各导通120°上、下桥臂晶体管导通状态互相间隔 各相之间相位差为1200 换流只能在上下桥臂间进行（DA. B. C. D.D. 与阳极和阴极电压无关，仅需门极电压接低电平（B ）二、简答题（30分）1什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

天津大学22春“电气工程及其自动化”《电力系统分析》期末考试高频考点版（带答案）一.综合考核(共50题)1.常调压是指()。

A.高峰负荷时，将中枢点电压调高；低谷负荷时，将中枢点电压调低B.高峰负荷时，将中枢点电压调低；低谷负荷时，将中枢点电压调高C.高峰负荷、低谷负荷时，中枢点电压为一接近不变的值D.高峰负荷时，电压调高，低谷负荷时，电压也调高参考答案：C2.由于强行励磁的作用，短路电流基频分量的稳态值要大于它的起始值。

()A.错误B.正确参考答案：A3.单机无穷大系统中，当在发电机母线出口发生一回线短路时，系统的功率特性曲线将降低。

()A.错误B.正确参考答案：B4.电力系统中划分一级、二级和三级负荷的依据是()。

A.系统运行经济性B.电能质量高低C.负荷容量的大小D.负荷对供电可靠性的要求参考答案：D快速解耦潮流算法具有线性收敛特性。

()A.错误B.正确参考答案：B6.对容量比为100%/100%/50%的三绕组变压器，现在通过变压器短路试验测，Pk(1-3)如果3绕组达到了它的额定电流，那么1绕组中的电流为()。

A.1绕组IN的1/2B.1绕组INC.1绕组IN的2倍D.3绕组IN的1/2参考答案：A7.单机(隐极发电机)无穷大系统中，励磁电流恒定时，流向无穷大母线的无功功率随功角δ的增大而()。

A.不变B.变大C.变小D.以上都不对参考答案：C8.系统中有功功率不足，必定会造成()。

A.频率上升B.频率下降C.电压上升D.电压下降参考答案：B9.直流潮流算法属于近似线性潮流算法。

()参考答案：B10.电源在以下哪些情况下可认为是无限大功率电源?()A.B.C.D.参考答案：D11.故障计算可以应用()。

A.等面积定则B.小干扰法C.正序增广定则D.等耗量微增率原则参考答案：C12.下列说法中，不正确的是()。

A.a、b、c三相对称直流对应着d绕组和q绕组的基频电流B.a、b、c三相对称倍频交流对应着d绕组和q绕组的基频电流C.a、b、c三相正序基频电流对应着d绕组和q绕组电流的是直流和倍频交流D.a、b、c三相负序基频电流对应着d绕组和q绕组电流的是直流参考答案：D13.采用分裂导线可提高系统的传输极限，并能有效抑制电晕放电现象。

天津大学22春“电气工程及其自动化”《电能生产过程》期末考试高频考点版（带答案）一.综合考核(共50题)1.水在锅炉中要经过预热、蒸发、过热三个阶段才能变为过热蒸汽。

实际上，一般还有第四个阶段，即再过热阶段，其主要目的是()。

A.提高蒸汽动力循环的效率B.提高排气干度C.补偿蒸汽损耗D.降低过热器出口压力参考答案：A2.导体短时发热分析过程中，短路电流热效应其实就是短路电流产生的热量。

()A.正确B.错误参考答案：B3.桥形接线与单母不分段接线相比节省了一台断路器。

()A、正确B、错误参考答案：A4.备用电源的运行方式有明备用和暗备用两种。

()A、正确B、错误参考答案：A5.电力变压器的额定容量指的是变压器的最大工作容量，一旦运行超过这个容量值就会造成变压器设备的损坏。

()A、正确B、错误参考答案：B6.外桥接线适合于()。

A、线路较多，只有两台变压器的场合B、线路较短、变压器需要经常切换的场合C、线路较长、变压器不需要经常切换和场合D、只有二条出线、变压器台数较多的场合参考答案：B7.如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可采用()。

A、内桥接线B、单母线带旁路接线C、单母线分段接线D、双母线接线参考答案：D8.将热能转换为机械能的动力设备是()。

A.锅炉B.凝汽器C.汽轮机D.发电机参考答案：C9.为了保证供电质量，一般要求正常工作时限流电抗器的电压损失百分数小于()。

A.5%B.10%C.8%D.3%10.电流互感器的量测误差与很多因素有关，其中与二次回路阻抗的关系是()。

A.阻抗值增大，误差增大B.阻抗值增大，误差减小C.阻抗值减小，误差增大D.二次阻抗值对误差影响不大参考答案：A11.双母线接线当任意一组母线发生短路故障时，均不影响各回路的供电连续性。

()A、正确B、错误参考答案：B12.电磁式电流互感器当一次侧电流较小时量测精度较高。

()A.正确B.错误参考答案：B13.电磁式电流互感器二次侧不允许开路主要是因为一旦二次侧开路，会造成二次侧仪表信号紊乱。

天津大学22春“电气工程及其自动化”《电力系统保护与控制》期末考试高频考点版（带答案）一.综合考核(共50题)1.不论是单侧电源线路，还是双侧电源的网络上，发生短路故障时，短路点的过渡电阻总是使距离保护的测量阻抗增大。

()A.正确B.错误参考答案：B2.一般()保护是依靠动作值来保证选择性。

A.瞬时电流速断B.限时电流速断C.定时限过电流D.过负荷保护参考答案：A3.电力系统振荡闭锁装置，在系统发生振荡且被保护线路短路时，()。

A.不应闭锁保护B.应可靠闭锁保护C.是否闭锁保护不确定D.应退出闭锁装置参考答案：A4.过电流保护在系统运行方式变小时，保护范围将缩短。

()A.正确B.错误参考答案：A主保护或断路器拒动时，用来切除故障的保护是()。

A、辅助保护B、异常运行保护C、后备保护参考答案：C6.在双侧电源线路上，一般可以装设重合闸前加速保护。

()A、对B、错参考答案：B7.相间短路保护功率方向继电器采用90°接线的目的是()。

A.消除三相短路时方向元件的动作死区B.消除出口两相短路时方向元件的动作死区C.消除反方向短路时保护误动作D.消除正向和反向出口三相短路保护拒动或误动参考答案：B8.商法是调整商事关系的法律规范的总称。

()A、对B、错参考答案：B9.单侧电源线路的自动重合闸必须在故障切除后，经一定时间间隔才允许发出合闸脉冲，这是因为()。

A、需与保护配合B、故障点去游离需一定时间C、防止多次重合参考答案：B10.变压器的瓦斯保护能反应()。

A.变压器油箱内的故障B.油面降低C.变压器油箱内故障和油面降低D.引出线短路参考答案：C11.气体继电器安装在变压器的()。

A.油箱内B.油枕内C.油箱与油枕的连接管道上参考答案：C12.继电保护装置的选择性和快速性不矛盾。

()A.正确B.错误参考答案：B13.从继电保护原理上讲受系统振荡影响的有()。

A.零序电流保护B.负序电流保护C.距离保护参考答案：C14.高频保护采用相—地制高频通道是因为()。

天津大学22春“机械设计制造及其自动化”《电工技术基础》期末考试高频考点版（带答案）一.综合考核(共50题)1.工频条件下，三相异步电动机的额定转速为1420转/分，则电动机的磁对数为()。

A、1B、2C、3D、4参考答案：B2.电流互感器的副绕组不允许开路其原因是()。

A、副绕组会产生高电压B、铁心损耗会减小C、不能测电流值D、会出现谐波参考答案：A3.仪表的标度尺刻度不准造成的误差叫()。

A.基本误差B.附加误差C.偶然误差D.疏失误差参考答案：A4.一台50KVA，6000V/230V的单相变压器，原绕组的额定电流为()。

A.5.9AB.8.3AC.153.7AD.217.4A参考答案：B5.笼式、绕线式异步电动机区别在于()。

A.定子结构B.转子结构C.定子和转子的结构参考答案：B6.三相异步电动机的旋转方向与通入三相绕组的三相电流()有关。

A.大小B.方向C.相序D.频率参考答案：C7.对称三相电路的有功功率，其中φ角为()。

A.线电压与线电流之间的相位差B.相电压与相电流之间的相位差C.线电压与相电压之间的相位差参考答案：B8.当三相异步电动机的机械负载增加时，如定子端电压不变，其转子的转速()。

A、增加B、减少C、不变参考答案：C9.变压器原边加220V电压，测得副边开路电压为22V，副边接负载R2=11Ω，原边等效负载阻抗为()。

A、1100B、110C、220D、1000参考答案：A10.三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10A，则中线电流为()。

A.30AB.10AC.27.32A参考答案：C11.笼式、绕线式异步电动机区别在于()。

A、定子结构B、转子结构C、定子和转子的结构参考答案：B12.某三相异步电动机的额定转速为735r/min，相对应的转差率为()。

A.0.265B.0.02C.0.51D.0.183参考答案：B13.某感性负载的功率因数为0.5，接在220V正弦交流电源上，电流为10A，则该负载消耗的功率为()A、2.2KWB、1.1KWC、4.4KWD、0.55KW参考答案：B14.自动空气开关具有失压保护的功能。

天津大学22春“机械设计制造及其自动化”《机电传动控制》期末考试高频考点版（带答案）一.综合考核(共50题)1.交流电器的线圈能否串联使用?()A.能B.不能参考答案：B2.下列指令中()才是减法指令。

A.SUBB.ADDC.DEC参考答案：A3.已知一台异步电动机的同步转速n₁=1000r/min，额定转差率sN=0.03，该电动机额定运行时转速()。

A.970r/minB.1000r/minC.1030r/minD.1300r/min参考答案：A4.三相异步电动机的何种制动又叫发电制动()。

A.反接制动B.反馈制动C.能耗制动参考答案：B延时闭合的动合触点是：()A.B.C.D.参考答案：B6.饶线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩也愈大。

()A.正确B.错误参考答案：B7.直流电动机E与Ia的方向()。

A.相同B.相反C.不一定参考答案：B8.当电源电压恒定时，异步电动机在满载和轻载下的起动转矩是()。

A.完全相同的B.完全不同的C.基本相同的参考答案：A9.如图所示，判断哪组是正确的?()A.B.C.参考答案：A10.低压断路器即低压自动开关它相当于()的组合。

A.刀开关、熔断器、热继电器、欠压继电器B.刀开关、熔断器、热继电器、启动器C.刀开关、熔断器、热继电器、压力继电器D.刀开关、熔断器、热继电器、操作手柄参考答案：A11.将直流电能转换为交流电能馈送给交流电网的变流器是()。

A.有源逆变器B.AC/DC变换器C.DC/AC变换器D.无源逆变器参考答案：A12.控制回路中，线圈不得串联使用。

()A.正确参考答案：A13.自动空气开关(断路器)在电路中可以作()。

A.手动开关B.过载保护C.短路保护D.ABC都是参考答案：D14.电力传动系统稳定运行的充分必要条件是()。

A.T=TLB.T=TL，且机械特性下斜C.机械特性下斜D.机械特性上翘参考答案：C15.接近开关比普通位置开关更适用于操作频率()的场合。
