2013-2014测控电路期末考试题

测控电路期末考试试题四（广石化）试题四答案一 图1所示电路是什么电路？试述其工作原理。

（15分）图1图1所示电路是具有高输入阻抗的交流放大电路，由于它的同相输入端接有隔直电容C １的放电电阻(R １＋R 2），因此电路的输入电阻在没有接入电容C ２时将减为(R １＋R 2）。

为了使同相交流放大电路仍具有高的输入阻抗，采用反馈的方法，通过电容C ２将运算放大器两输入端之间的交流电压作用于电阻R １的两端。

由于处于理想工作状态的运算放大器两输入端是虚短的（即近似等电位），因此R １的两端等电位，没有信号电流流过R １，故对交流而言，R １可看作无穷大。

为了减小失调电压，反馈电阻R f 应与(R １＋R 2）相等。

这种利用反馈使R 1的下端电位提到与输入端等电位，来减小向输入回路索取电流，从而提高输入阻抗的电路称为自举电路。

二、什么是信号调制？在精密测量中为什么要采用信号调制？什么是解调？什么是调幅？什么是调频？什么是调相？请分别写出调幅、调频、调相信号的数学表达式。

（15分）在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。

而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。

为了便于区别信号与噪声，往往给测量信号赋以一定特征，这R fo就是调制的主要功用。

从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。

调幅就是用调制信号x 去控制高频载波信号的幅值。

常用的是线性调幅，即让调幅信号的幅值按调制信号x 线性函数变化。

调幅信号s u 的一般表达式可写为：t mx U u c m s cos )(ω+=调频就是用调制信号x 去控制高频载波信号的频率。

常用的是线性调频，即让调频信号的频率按调制信号x 的线性函数变化。

调频信号u s 的一般表达式可写为：t mx U u )cos(c m s +=ω调相就是用调制信号x 去控制高频载波信号的相位。

测控电路期末试题及答案一、选择题（共30题，每题2分，共60分）1. 下列哪个不属于电路测量的基本元件（）A. 电流计B. 电阻箱C. 电位器D. 锥形电阻器答案：D2. 测控电路中，常用的信号调理电路是（）A. 放大电路B. 滤波电路C. 抑制电路D. 比较电路答案：B3. 下列哪个不是测控电路的输入方式（）A. 模拟输入B. 数字输入C. 超声波输入D. 高频输入答案：C4. 下列哪个不是示波器的基本参数（）A. 频率B. 单位波形触发C. 垂直灵敏度D. 时间基准答案：B5. 下列哪个不属于测量电流的方式（）A. 万用表测量B. 电流表测量C. 示波器测量D. 拉格朗日法测量答案：D二、判断题（共10题，每题2分，共20分）1. 电子电流表属于主动测量仪表。

（√）2. 频率计是用来测量电流信号频率的仪器。

（×）3. 电流互感器是用来测量电压的仪器。

（×）4. 示波器主要用于观测电流波形和信号的幅度。

（√）5. 荧光显示器是一种常用的数字显示装置。

（×）三、简答题（共5题，每题10分，共50分）1. 请简要介绍示波器的基本工作原理。

示波器是一种用来观测电压信号波形的仪器。

其基本工作原理是通过垂直灵敏度和时间基准，将输入的电压信号转换成可视化的波形。

示波器做到了将电压信号显示在屏幕上，便于工程师对电路信号进行分析和调试。

2. 什么是电流互感器？其作用是什么？电流互感器是一种用来测量电流的装置。

它通过线圈的电磁感应作用，将高电流变成低电流输出给仪器进行测量。

电流互感器主要用于电力系统中的电流测量和保护装置中。

3. 请简要说明数字示波器相对于模拟示波器的优势。

数字示波器相对于模拟示波器具有以下几个优势：- 数字示波器具有更高的准确度和稳定性。

- 数字示波器可以通过接口和计算机进行数据传输和存储。

- 数字示波器具有更广泛的测量范围和功能，例如自动测量、存储和回放功能等。

《测控电路》试题(A 卷)答案-第2套考试说明：本课程为闭卷考试，答案一律答在后面得答题纸上，答在其它地方无效，可携带 计算器 。

一、填空题：（每题1分，共25分，将答案写在答题纸上）1、测控系统由 传感器 、 测量和控制电路 和 执行机构 三部分组成。

2、对测控电路的主要要求是 精度高 、 响应快 、 转换灵活 和 可靠性与经济性 。

3、反相放大电路的优点是 性能稳定 ，缺点是 输入阻抗低 。

4、电荷放大电路是一种 输出电压 与 输入电荷 成比例关系的测量放大电路。

5、为了使检波电路具有判别信号 相位 和 频率 的能力，提高抗干扰能力，需采用相敏检波电路。

6、调频就是用 调制信号x 去控制 高频载波 信号的频率。

7、脉冲调制是指用脉冲作为 载波信号 的调制方法。

8、测控系统中信号滤波常用的三种逼近方法为： 巴特沃斯逼近 、切比雪夫逼近 、贝赛 尔逼近 。

9、电压比较器是一种 电压 - 开关信号 转换器。

10、V/f (电压/频率)转换器能把 输入信号电压 转换成相应的 频率信号 ，故又称为电压控制(压控)振荡器(VCO)。

11、继电器是 控制 和 保护 线路中广泛应用的一种自动控制电器。

二、概念题（每题3分，共15分）1. 测量放大电路：在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。

2. 隔离放大电路：隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。

3. 信号调制及解调：调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称得分 阅卷教师得分 阅卷教师为载波信号），让后者的某一特征参数按前者变化。

在将测量信号调制，并将它和噪声分离，放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。

4.包络检波：从已调信号中检出调制信号的过程称为解调或检波。

幅值调制就是让已调信号的幅值随调制信号的值变化，因此调幅信号的包络线形状与调制信号一致。

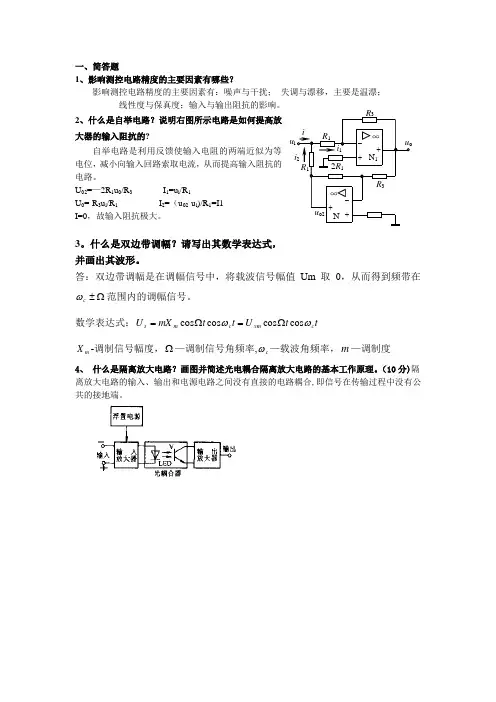

一、简答题1、影响测控电路精度的主要因素有哪些？影响测控电路精度的主要因素有：噪声与干扰； 失调与漂移，主要是温漂；线性度与保真度；输入与输出阻抗的影响。

2、什么是自举电路？说明右图所示电路是如何提高放大器的输入阻抗的? 自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。

U 02=—2R 1u 0/R 3 I 1=u i /R 1 U 0=-R 3u i /R 1 I 2=（u 02-u i )/R 1=I1 I=0，故输入阻抗极大。

3。

什么是双边带调幅？请写出其数学表达式，并画出其波形。

答：双边带调幅是在调幅信号中，将载波信号幅值Um 取0，从而得到频带在Ω±c ω范围内的调幅信号。

数学表达式：t t U t t mX U c xm c m s ωωcos cos cos cos Ω=Ω=m X -调制信号幅度，Ω—调制信号角频率,c ω—载波角频率，m —调制度4、 什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

（10分)隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合,即信号在传输过程中没有公共的接地端。

u ou i 1 2 R 1 i u o2 2R 1 R 3 R 1 ∞ - + + N 1 ∞ - + + R 3 N光电耦合隔离放大电路是将输入被测信号放大（也可载波调制),并由耦合器中的发光二极管LED转换成光信号，再通过光耦合器中的光电器件（如光敏二极管、三极管等）变换成电压或电流信号,最后由输出放大器放大输出.5、什么是相敏检波电路?(6分）包络检波电路两个问题：第一是解调的主要过程是对调幅信号进行半波或者全波整流，无法从检波器的输出鉴别调制信号的相位;第二是包络检波电路不具有区分不同载波频率的信号的能力。

相敏检波电路功能：使检波电路具有判别信号和选频的能力。

从电路结构上看，相敏检波电路的主要特点是，除了需要解调的调幅信号外，还需要输入一个参考信号。

测控电路期末考试和答案一、单项选择题（每题2分，共20分）1. 在测控电路中，下列哪种元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 测控电路中，为了减少噪声干扰，通常采用的措施不包括以下哪项？A. 使用屏蔽电缆B. 增加信号放大C. 使用接地技术D. 增加信号频率答案：D3. 测控电路中，下列哪种电路不是放大电路？A. 运算放大器电路B. 差分放大器电路C. 电压跟随器电路D. 整流电路答案：D4. 在测控电路中，下列哪种元件用于隔离信号？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B5. 测控电路中，下列哪种元件用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 晶体管答案：B6. 在测控电路中，下列哪种元件不是基本的数字电路元件？A. 逻辑门B. 触发器C. 运算放大器D. 计数器答案：C7. 测控电路中，下列哪种电路用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A8. 在测控电路中，下列哪种元件用于信号的整流？A. 电阻器B. 二极管C. 三极管D. 运算放大器答案：B9. 测控电路中，下列哪种元件用于信号的转换？A. 电阻器B. 电容器C. 电感器D. 传感器答案：D10. 在测控电路中，下列哪种元件用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：D二、多项选择题（每题3分，共15分）11. 测控电路中，下列哪些元件可以用于信号的放大？A. 电阻器B. 运算放大器C. 三极管D. 电感器答案：B, C12. 在测控电路中，下列哪些措施可以减少信号的干扰？A. 使用屏蔽电缆B. 增加信号频率C. 使用接地技术D. 增加信号幅度答案：A, C13. 测控电路中，下列哪些元件可以用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B, C14. 在测控电路中，下列哪些元件可以用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A, C15. 测控电路中，下列哪些元件可以用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：B, D三、填空题（每题2分，共20分）16. 在测控电路中，_________电路用于将模拟信号转换为数字信号。

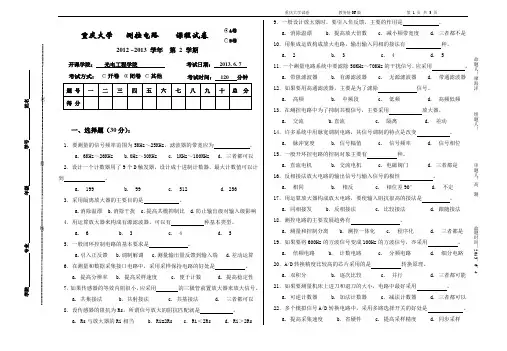

重庆大学 测控电路 课程试卷2012 ~2013 学年 第 2 学期开课学院： 光电工程学院考试日期： 2013. 6. 7考试方式：考试时间： 120 分钟一、选择题（30分）：1．要测量的信号频率范围为5KHz ～25KHz ，滤波器的带宽应为 。

a. 6KHz ～26KHzb.0Hz ～30KHzc. 1KHz ～100KHzd. 三者都可以2．设计一个计数器用了9个D 触发器，设计成十进制计数器，最大计数值可以计 到 。

a. 199b. 99c. 512d. 256 3．采用隔离放大器的主要目的是 。

a.消除温漂b.消除干扰c.提高共模抑制比d.防止输出级对输入级影响 4．用运算放大器来构成有源滤波器，可以有 种基本类型。

a. 6b. 3c. 4d. 5 5．一般闭环控制电路的基本要求是 。

a.引入正反馈b.调制解调c.测量输出量反馈到输入端d.差动运算 6．在测量和数据采集接口电路中，采用采样保持电路的好处是 。

a. 提高分辨率 b. 提高采样速度 c. 便于计数 d. 提高稳定性 7．如果传感器的等效内阻很小，应采用 的三极管前置放大器来放大信号。

a. 共集接法 b. 共射接法 c. 共基接法 d. 三者都可以 8．设传感器的阻抗为Rs ，所谓信号放大的阻抗匹配就是 。

a. Rs 与放大器的Ri 相当 b. Ri=2Rs c. Ri ＜2Rs d. Ri ＞2Rs9．一般设计放大器时，要引入负反馈，主要的作用是 。

a. 消除温漂b. 提高放大倍数c. 减小频带宽度d. 三者都不是 10．用集成运放构成放大电路，输出输入同相的接法有 种。

a. 2b. 3c. 4d. 511．一个测量电路系统中要滤除50KHz ～70KHz 的干扰信号，应采用 。

a. 带阻滤波器 b. 有源滤波器 c. 无源滤波器 d. 带通滤波器 12．如果要用高通滤波器，主要是为了滤除 信号。

a. 高频b. 中频段c. 低频d. 高频低频 13．在测控电路中为了抑制共模信号，主要采用 放大器。

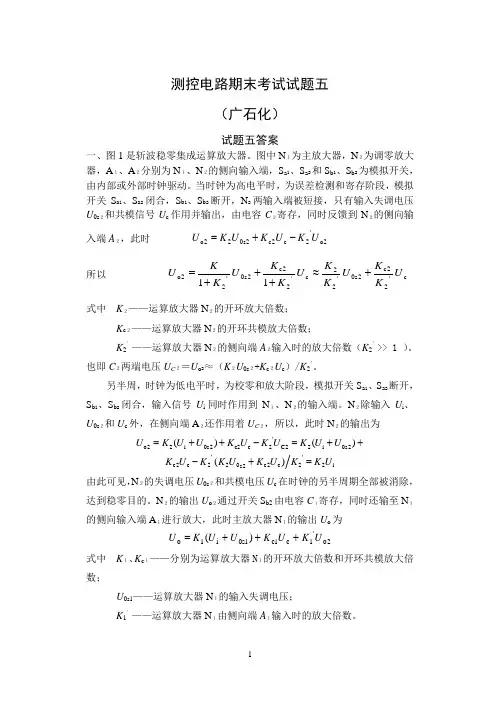

测控电路期末考试试题五（广石化）试题五答案一、图1是斩波稳零集成运算放大器。

图中N １为主放大器，N ２为调零放大器，A １、A ２分别为N １、N ２的侧向输入端，S a 1、S a 2和S b 1、S b 2为模拟开关，由内部或外部时钟驱动。

当时钟为高电平时，为误差检测和寄存阶段，模拟开关S a 1、S a 2闭合，S b 1、S b 2断开，N 2两输入端被短接，只有输入失调电压U 0s ２和共模信号U c 作用并输出，由电容C ２寄存，同时反馈到N ２的侧向输入端A ２，此时 2o '2c 2c 2s 022o U K U K U K U -+= 所以 c '22c 2s 0'22c '22c 2s 0'22o 11U K K U K K U K K U K K U +≈+++=式中 K ２——运算放大器N ２的开环放大倍数； K c ２——运算放大器N ２的开环共模放大倍数；K 2＇——运算放大器N ２的侧向端A ２输入时的放大倍数（K 2＇>> 1 ）。

也即C ２两端电压U C ２＝U o 2≈（K ２U 0s ２+K c ２U c ）/K 2＇。

另半周，时钟为低电平时，为校零和放大阶段，模拟开关S a 1、S a 2断开，S b 1、S b 2闭合，输入信号U i 同时作用到N １、N ２的输入端。

N ２除输入U i 、U 0s ２和U c 外，在侧向端A ２还作用着U C ２，所以，此时N ２的输出为++=-++=)()(2s 0i 22C '2c c22s 0i 22o U U K U K U K U U K Ui 2'2c 2c 2s 02'2c 2c )(U K K U K U K K U K =+-由此可见，N ２的失调电压U 0s ２和共模电压U c 在时钟的另半周期全部被消除，达到稳零目的。

测控电路期末考试题及答案# 测控电路期末考试题及答案一、选择题（每题2分，共20分）1. 测控电路中，模拟信号的采样定理要求采样频率至少为信号最高频率的多少倍？A. 1倍B. 2倍C. 4倍D. 8倍答案：B2. 下列哪个不是数字信号的优点？A. 抗干扰能力强B. 易于存储C. 易于传输D. 易于模拟答案：D3. 模数转换器（ADC）的主要功能是什么？A. 将数字信号转换为模拟信号B. 将模拟信号转换为数字信号C. 将数字信号放大D. 将模拟信号放大答案：B4. 信号的频率响应通常是指什么？A. 信号的幅度B. 信号的相位C. 信号的频率D. 信号的幅度与相位随频率的变化答案：D5. 在数字滤波器设计中，FIR滤波器与IIR滤波器的主要区别是什么？A. FIR滤波器使用有限脉冲响应B. IIR滤波器使用无限脉冲响应C. FIR滤波器设计简单D. IIR滤波器设计复杂答案：A B6. 信号的采样和量化过程分别对应了模拟信号的哪些处理？A. 采样对应了信号的幅度B. 采样对应了信号的时间C. 量化对应了信号的时间D. 量化对应了信号的幅度答案：B D7. 下列哪个是数字信号处理的优点？A. 易于实现B. 精度高C. 抗干扰能力强D. 所有选项都是答案：D8. 在信号的数字滤波中，低通滤波器的作用是什么？A. 允许低频信号通过，阻止高频信号B. 阻止低频信号，允许高频信号C. 允许所有信号通过D. 阻止所有信号答案：A9. 在数字信号处理中，傅里叶变换的逆变换主要用于什么？A. 从时域信号得到频域信号B. 从频域信号得到时域信号C. 从模拟信号得到数字信号D. 从数字信号得到模拟信号答案：B10. 什么是数字信号的量化误差？A. 信号采样时产生的误差B. 信号量化时产生的误差C. 信号传输时产生的误差D. 信号放大时产生的误差答案：B二、简答题（每题10分，共20分）1. 简述模拟信号与数字信号的区别。

测控电路期末考试题简答题(每小题6分，共48分)１、什么是自举电路？说明图1所示电路是如何提高放大器的输入阻抗的？答：自举电路是利用反馈使电阻两端等电位,减少向输出回路索取电流,而使输入阻抗增大的一种电路。

22121R u u R u i i i io i --=-= 31R u R u o i -=∴3122R u R u o o -=i o o i u u u u 22122=⇒=∴ i i i u R R R R R u R u i 211221-=-=∴ 1221R R R R i u R i i -== 当21R R =时，输入回路阻抗无穷大，达到了提高放大器输入阻抗的目的。

2、如图2所示电路,Ｎ１、Ｎ2、N ３工作在理想状态，Ｒ1=R 2=２00ＫΩ，R P ＝20K Ω，R 3=R 4=1０ＫΩ，R 5=Ｒ6=20K Ω，试求该电路的差模增益。

解：R o i P i i i o I R u u R u u R u u =-=-=-11112222 )(12111i i P i o u u R R u u --=∴ 21212)(i i i Po u u u R Ru +-=u i135316642o o o o u R R R u u R R R u +⋅+-=⋅+531536426R R u R u R R R u R o oo ++=+ 43R R = 65R R =))(1()(1221351235i i Po o o u u R R R R R u u R R u -++=-=∴ 42)2022001(1020)1(213512=⨯+⨯=++=-=∴P i i o d R R R R R u u u k3、什么是隔离放大电路?就一种隔离方式简述其工作原理。

答:隔离放大电路是一种测量用的电路，它的输入,输出,隔离电路之间没有直接的电路耦合，即输入、输出没有公共接地端。

输入信号经放大进入耦合器，使ＬED 导通，通过光电耦合器件(晶体管）转换为电压或电流信号,经放大输出。

2013一、求解下列各题(共60分，没有过程不得分)1. 求电流I 。

（7分） 解：列回路电流方程： ()()1123123I 3A3I 323I 3I 06I 3I 634I 0=-+++-=--+++= 补充方程：2I I =-解方程得：2I I 1.8A =-=-2. 图示正弦电路中两盏白炽灯都不亮，电源电压有效值为220V ，角频率为103rad/s ，试通过电路分析说明灯不亮的原因。

（7分） 解：310L X wL ==Ω3110c X wc==Ω电容电感串联：10jwL jwc-=Ω 所以，并联的白炽灯被短路串联的白炽灯上的电压为220v ，超过其额定电压，被烧坏 综上：两灯均不亮I 4Ωb41HμF3. 图示电路中，Ω===101CL R ωω，10S u tV ω=+，试求电流i 的有效值I 及电压源u s 发出的功率。

（8分）当110s U V =单独作用时，电路图如下：112//313s a U I AR R R I A==+=当02100s U V =∠单独作用时：10110L c X jwL j X j j wc==Ω=-=-Ω即当电容与电感发生并联谐振，电路图如下： 此时，021102s b U I I A R R ===∠+ ∴电流i 的有效值：0.62321101011.67320.611.67I Ai wtAP wI A P w===+∴=⨯+⨯=∴==u i4．图示正弦交流电路中，tV t u 5cos 1020)(=，求（1）该电路的(复)阻抗Z ，将该电路简化为两个元件串联并求元件参数。

（2）该单口网络的平均功率和功率因数。

（8分）解：Z j Ω＝10＋10最简模型为10Ω电阻与2H 电感串联。

平均功率：W Y U P 1001010102000]Re[222=+⨯==功率因数：707.02245cos 0≈==λ ，电感性5. 正弦电流电路中，)10cos(216)(t t u s =V ，用网孔分析法求电流)(1t i 和)(2t i 。

测控电路期末考试试题一(广石化)试题一答案一、选择题(每小题2分，共20分)1右图所示电路为自举组合电路，其输入电流 A. 0 B. u i /10k Q C. u/20k Q D. u i /30k Q( C2. 右图所示电路的输出电压为 A. U o U i /(1 ) B. U oU i /(1) C. U o U i /(1) D.U o U i /(1)3. 右图所示电路中的R 为电感传感器 A. 调幅信号 B. 调相信号 C. 调频信号 D. 调宽信号4. 公式 H (S) SK P (SS)2 为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 5.右图所示电路的输入信号 u i 是代表测量振动幅值的交当对被测量进行测量时，该电路输出为变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算（A ）6•—个10bit 逐次逼近A/D 转换器，其满量程电压为10V,若模拟输入电压U i 1V , 其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110 D. 0001010101（ B ）7•在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构9. 在PWM 功率转换电路中，有制动工作状态和不可逆的意思是 A. 电路不能提供电动机电枢的反相电流和反相电压 B. 电路能提供电动机电枢的反相电流但不能提供反相电压 C. 电路不能提供电动机电枢的反相电流但能提供反向电压 D. 电路既能提供电动机电枢的反相电流又能提供反相电压 （B ）10. 晶闸管的关断条件是 A. 阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平，阴极也接低电平C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的 8•右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 每一相上桥臂晶体管与下桥臂晶体管各导通120°上、下桥臂晶体管导通状态互相间隔 各相之间相位差为1200 换流只能在上下桥臂间进行（DA. B. C. D.D. 与阳极和阴极电压无关，仅需门极电压接低电平（B ）二、简答题（30分）1什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

测控电路期末考试试题七
（广石化）
试题七答案
1. 图1所示电路是什么电路？试述其工作原理，为了实现所需性能，2
R 与1R 应满足什么关系？（16分）
1. 图1是由两个通用集成运算放大器N １、N ２构成的自举组合电路。

设N １、N ２为理想运算放大器，由电路可得 i 13o u R R u -= ， i o 3
12o 22u u R R u =-= i 2
1122i 2o 1i u R R R R R u u R u i -=--= 输入电阻则为 )()(1221i i R R R R i u R -==
取R ２＝R １ 11i 2i 2o 2)(i R u R u u i ==-=
上式表明，当R ２＝R １时运算放大器N １的输入电流i 1将全部由N ２电路的电流i ２所提供，输入回路无电流，输入阻抗为无穷大。

4. 图4所示电路是什么滤波器？写出其传递函数、幅频特性和通带增益、固有频率、阻尼系数表达式。

图4是低通滤波电路，其传递函数为
200220p )(ωαωω++=
s s K s H
幅频特性为
202
20220p )()()(ωαωωωωω+-=K A
通带增益 R R K K 0f p 1+
== 固有角频率 ω01212
1=R R C C 阻尼系数 022f 211/]1)11(1[
ωαC R K R R C -++=。

测控电路期末考试试题二〔广石化〕试题二答案一、简答题〔每题6分，共48分〕1、什么是自举电路？说明图1所示电路是如何进步放大器的输入阻抗的？答：自举电路是利用反响使电阻两端等电位，减少向输入回路索取电流，而使输入阻抗增大的一种电路。

22121R u u R u i i i io i --=-= 31R u R u o i -=∴3122R u R u o o -=i o o i u u u u 22122=⇒=∴ i i i u R R R R R u R u i 211221-=-=∴ 1221R R R R i u R i i -== 当21R R =时，输入回路阻抗无穷大，到达了进步放大器输入阻抗的目的。

2、如图2所示电路，N 1、N 2、N 3工作在理想状态，R 1=R 2=200K Ω，R P =20K Ω，R 3=R 4=10K Ω，R 5=R 6=20K Ω，试求该电路的差模增益。

u i解：R o i P i i i o I R u u R u u R u u =-=-=-11112222 )(12111i i P i o u u R R u u --=∴ 21212)(i i i Po u u u R Ru +-= 135316642o o o o u R R R u u R R R u +⋅+-=⋅+531536426R R u R u R R R u R o o o ++=+43R R = 65R R =))(1()(1221351235i i Po o o u u R R R R R u u R R u -++=-=∴ 42)2022001(1020)1(213512=⨯+⨯=++=-=∴P i i o d R R R R R u u u k3、什么是隔离放大电路？就一种隔离方式简述其工作原理。

答：隔离放大电路是一种测量用的电路，它的输入，输出，隔离电路之间没有直接的电路耦合，即输入、输出没有公共接地端。

试题一一、 选择题（每小题2分，共20分）1． 右图所示电路为自举组合电路，其输入电流i 为 A. 近似0 B. u i /10k Ω C. u i /20k ΩD. u i /30k Ω （ ） 2． 右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u u C. )1/(δδ-=i o u uD. )1/(δδ--=i ou u （ ）3．右图所示电路中的R 为电感传感器，当对被测量进行测量时，该电路输出为（ ）A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号4．公式202202)()(ωαωω+++=S S S K S H P 为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数5．右图所示电路的输入信号u i 是代表测量振动幅值的交变信号，该电路可实现（ ） A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算 6．一个10bit 逐次逼近A/D 转换器，其满量程电压为10V, 若模拟输入电压V 1=iu,其数字输出量的数值为（ ）A. 0001100101B. 0001100110C. 0001000110D. 0001010101 7．在相位跟踪细分电路中，相位基准 ( ) A. 既是反馈环节，又是细分机构，分频数等于细分数 B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 ( )u i TA. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行9．在PWM 功率转换电路中，有制动工作状态和不可逆的意思是 （ ）A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压 10．晶闸管的关断条件是 ( ) A. 阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平 ( ) 二、 简答题（30分）1． 什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

测控电路期末试题及答案第一套测控电路期末试题一以及答案一、选择题（每小题2分，共20分）1．右图所示电路为自举组合电路，其输入电流i为 A. 0 B. ui/10kΩ C. ui/20kΩD. ui/30kΩ （C ）2．右图所示电路的输出电压为A. uo ui /(1 ) B. uo ui /(1 )uiC. uo ui /(1 )D. uo ui /(1 ) （D ）3．右图所示电路中的R为电感传感器，当对被测量进行测量时，该电路输出为A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号（B ）A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数（D ）5．右图所示电路的输入信号ui是代表测量振动幅值的交变信号，该电路可实现A. 负峰值运算B. 正峰值运算C. 峰峰值运算D. 绝对值运算（A ）6．一个10bit逐次逼近A/D转换器，其满量程电压为10V, 若模拟输入电压ui 1V,其数字输出量的数值为 A. ***-*****01 B. ***-*****10 C. ***-*****10D. ***-*****01 ( B )7．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A )8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的A. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（D ）A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )10．晶闸管的关断条件是 A. 阳极接低电平，阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B )9．在PWM功率转换电路中，有制动工作状态和不可逆的意思是二、简答题（30分）1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
